| Tipo di prodotto | Cassa attiva amplificata bi-amplificata |
| Marca | RCF |
| Modello | ART 945A |
| Potenza totale | 2100 W |
| Amplificazione | Bi-amplificata, classe D |
| Woofer | 15 pollici, bobina mobile 2,5 pollici |
| Tweeter | Driver a compressione 1,75 pollici |
| Guida d'onda | True Resistive Waveguide |
| Elaborazione DSP | FiRPHASE e Bass Motion Control, 3 preset (Linear, Boost, Stage) |
| Ingresso segnale | Combo XLR/Jack femmina simmetrico |
| Uscita segnale | XLR maschio (collegamento a catena) |
| Alimentazione | PowerCON TRUE1 TOP (ingresso) + PowerCON uscita (distribuzione) |
| Tensione di rete | 115 V o 230 V (commutabile presso centro assistenza) |
| Fusibile | Integrato, valore dipendente dalla tensione |
| Indicatori LED | Signal (verde), Overload (rosso), Preset (3 LED) |
| Regolazioni | Potenziometro volume, selettore preset |
| Protezioni | Limitatore, protezione termica, overload |
| Utilizzo | Pavimento, palco (monitor), su cavalletto, su subwoofer, sospesa (con accessori) |
| Accessori opzionali | Supporti H-BR, V-BR, FL-BR, barra di accoppiamento subwoofer |
| Pulizia | Panno asciutto, apparecchio spento |
| Riciclaggio | Conforme RAEE, non gettare nei rifiuti domestici |
| Sicurezza | Non aprire, rischio di elettrocuzione; manutenzione da personale qualificato |
| Informazioni generali | Manuale disponibile su www.rcf.it |
Domande frequenti - ART 945A RCF
Domande degli utenti su ART 945A RCF
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale ART 945A - RCF e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ART 945A del marchio RCF.
MANUALE UTENTE ART 945A RCF

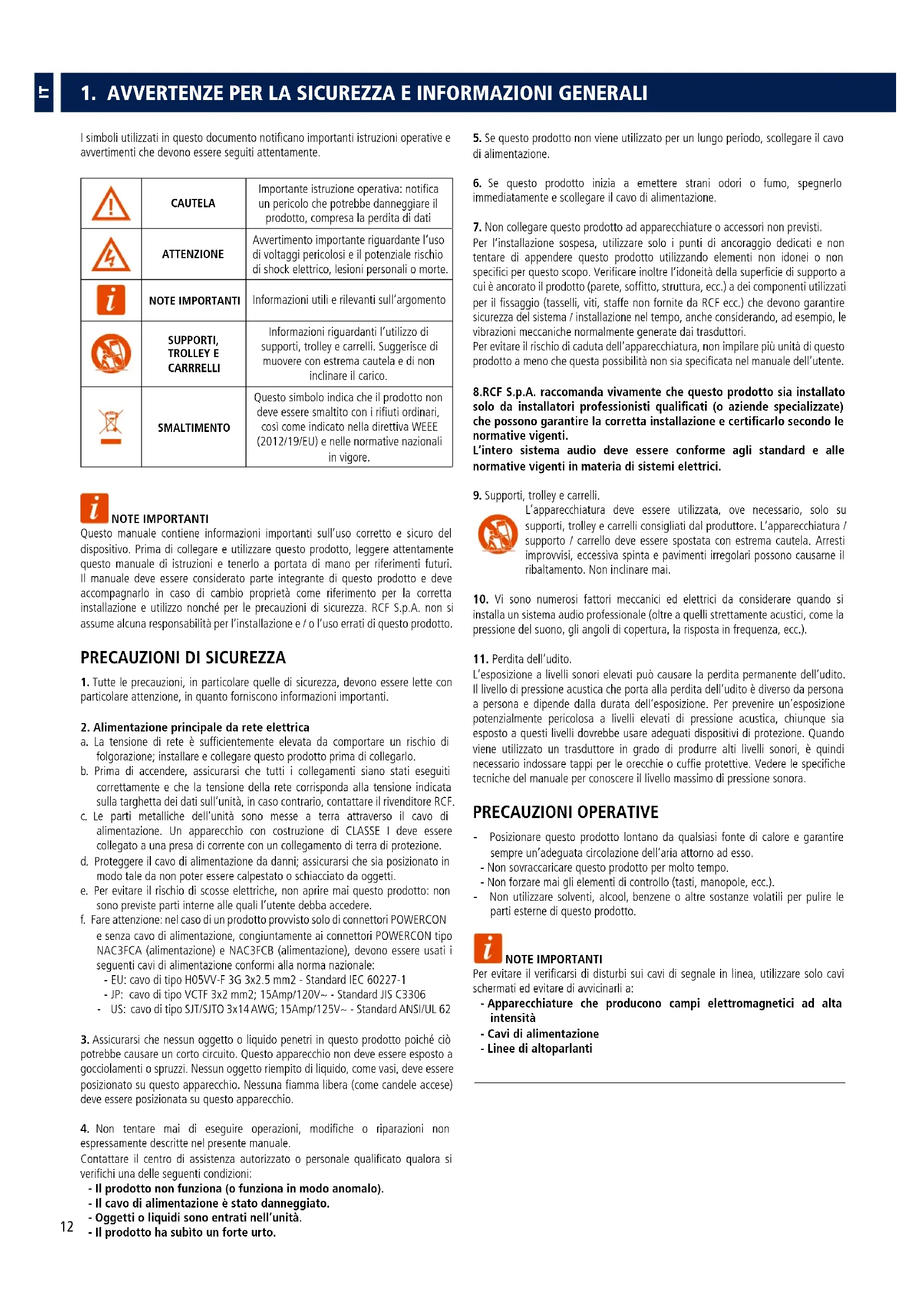

1 AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI 12
2 DESCRIZIONE 14
3 PANNELLO POSTERiore - FUNZIONI E CONTROLLI 15
4 CONNECTIONI 16
5 INSTALLAZIONE 17
6 RISOLUZIONE DEI PROBLEMI 19
FRANÇAIS
1 MESURES DE SECURITE ET INFORMATIONS GENERALES 20
2 DESCRIPTION 22
3 FONCTIONS ET CONTROLES DU PANNEAU ARRIERE 23
4 CONNEXION 24
5 INSTALLATION 25
6 DEPANNAGE 27
DEUTSCH
I significi. il significi. il significi. il significi. il significi. il significi. il significi. il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. Il significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi. I significi.
|  | CAUTELA | Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati |
|  | ATTENZIONE | Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte. |
|  | NOTE IMPORTANTI | Informazioni utili e rilevanti sull'argomento |
|  | SUPPORTI, TROLLEY E CARRRELLI | Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico. |
|  | SMALTIMENTO | Qesto simbolo indica che il prodotto non delve essere的进步o con i rifiuti ordinari,arsi come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore. |
NOTE IMPORTANTI
Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attendamenteQuesto manuale di struzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e devecompagnarlo in caso dichio: proprioeta come riferimento per la corretta installazione eutilizzo nonché per le precauzioni di sicurezza.RCF S.p.A. non si assume alcuna responsabilita per l'installazione e o I'uso errati di questo prodotto.
PRECAUZIONI DI SICUREZZA
- Tutte le precauzioni, in particolare quale di sicurezza, devono essere lette con particolare attenzione, in quanto fornisco informazioni importanti.
2. Alimentazione principale da rete elettrica
a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare quello prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete correponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra atraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprir mai quello prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenuation: nel caso di un prodotto provvisto solo di connettori POWERCON e alla cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale:
EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
- JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V~ - Standard JIS C3306
US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V~ - Standard ANSI/UL 62
-
Assicurarsi che nessun oggett o liquido penetri in quello prodotto poiché ciò potrebbe causare un corto circuito. Questo appareccchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggett riempito di liquido, come vasi, deve essere posizionato su quello appareccchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su quello appareccchio.
-
Non tentare mai di esquire operazioni, modifiche o riparazioni non espessamente descrirente nel presente manuale.
Contattare il centro di assistenza autorizzato o personale qualificato qualora si verificchi una delle seguenti condizioni:
- Il prodotto non funziona (o funzione in modo anomalo).
- Il cavo di alimentazione è stato danneggiato.
- Oggetti o liquidi sono entrati nell'unità.
-
Il prodotto ha subito un forte urto.
-
Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavò di alimentazione.
-
Se quello prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.
-
Non collegare quello prodotto ad apparecchiature o accessori non previsti.
Per l'installation sospesa, utilizes solo i punti di anticoraggio dedicati e non tentare di appendere quello prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è anticorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza delsystema / installatione nel tempo,anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori.
Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di quello prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.
8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da INSTALLatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installmente e certificarlo secondo le normative vigenti.
L'interoistema audio deve essere conformeagli standard e alle normative vigenti in materia di sistemi elettrici.
- Support, trolley e carrelli.
L'apparecchiatura delve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello delve essere spostata con estrema cautela. Arresti improvisi, effecssiva spinta e pavimenti irregulari possono causarne il ribaltamento. Non inclinare mai.
- Vi sono numerousi fattori meccanici ed elettrici da considerare quando si installa unsystema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).
11. Perdita dell'udito.
L'esposizione a livelli sonori elevati cui cause la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenir un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sa esesto a quosti livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produire alte livelli sonori, è quando necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.
PRECAZIONI OPERATIVE
- Posizione sono prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno adesso.
- Non sovraccaricare quello prodotto per molto tempo.
- Non forzare mai gli elementi di controlo (tasti, manopole, ecc.).
- Non utilizzato solventi, alcohol, benzene o altre sostanze volatili per pulire le parti esterne di quello prodotto.
NOTE IMPORTANTI
Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schemati ed evitare di avvincinarli a:
Apparecchiature che producono campi elettromagnetici ad alta intensità
- Cavi di alimentazione
- Linee di altoparlanti
ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o ettriche, non esporre mai quello prodotto a pioggia o umidità.
ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare l'entazione di rete nelle griglia è rimossa.
WARNING! Per ridurre il rischio di scosse elettriche, non smontare un prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale e quenza qualificato
SMALTIMENTO CORRETTO DI QUESTO PRODOTTO
Questo prodotto deve essere consegnato a un site di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente
e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaboratione per il corretto smaltimento di quello prodotto contribuire all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il risciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici
CURA E MANUTENZIONE
Per garantire un servizio di lunga durata, quello prodotto deve essere utilizzato seguendoquesti consigli:
- Se il prodotto deve essere installato all'aperto, assicurarsi che sua coperto e proteotto da pioggia e umidità.
- Se il prodotto delve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
- Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta
CAUTELA! Per evitare di danneggiare le finiture esterne none solventi per la pulizia o abrasivi.
ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,
eseguire la pulizia solo quando l'alimentazione è spenta.
RCF S.p.A. si riserva il diritto di apportare modifichezza preavviso per rettificare eventuali errori e/o omissioni.
Fare sempre riferimento all'ultima versione del manuale su www.rcf.it.

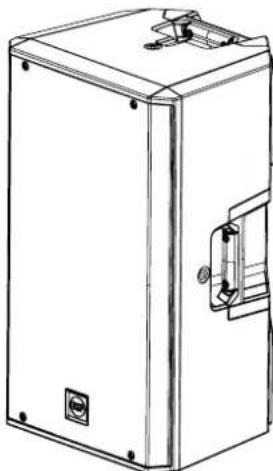

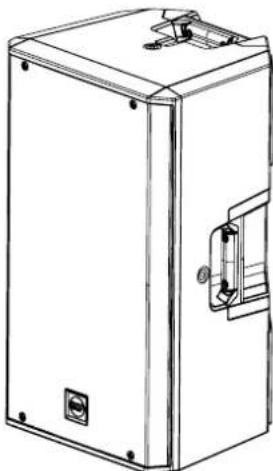

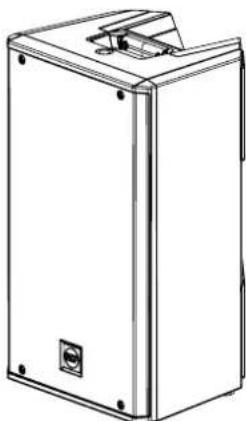

LA SERIE ART 9
La série ART 9 combina pura potenza e innovazione technologica per fornire in modo extremamente fidabile una pressione sonora impressionante e una qualità di livello superiore.
Il diffusore ART 9 è un'evoluzione del concetto ART e una rivoluzione nel suono trasportabile, creato pensando alla musica. Ricco di funzionalità premium, è la soluzione ideale per applicazioni professionali su strada, adattoanche per molteplici installazioni. Il nuovo design elettroacustico bi-amplificato da 2.100W fornisce livelli di pressione sonora (SPL) considerevoli con una qualita impeccabile anche se utilizzato in ambienti all'aperto e a lunghe distance.
La leggendaria affidabilità RCF rappresentata alla combinazione di trasduttori progettati appositamente, elaborazione DSP avanzata e la nuova True Resistive Waveguide offre una copertura coerente in tutta I'area di ascolto con un suono qualitatamente perfetto e primo di distorsioni. In fase di progettazioneanche la chiarezza e la dinamica naturale della riproduzione vocale sono state affinate, con la massima intelligibilità sia a livelli di volume bassi che molto alto. Con l'unione degli algorithmi FiRPHASE e Bass Motion Control proprietari di RCF, perfettamente sintonizzati per agli modello, il pubblico potr'a sperimentare tutte le sfumature del suono e bassi molto profondi.
ART 910-A
2100 Watt
10" Wooper - 2,5" v.c.
1.75" Compression Driver
15.8 kg / 34.83 lbs
ART 912-A
2100 Watt
12" Wooper - 2,5" v.c.
1.75" Compression Driver
19 kg / 41.89 lbs
ART 932-A
2100 Watt
12" Wooper - 2,5" v.c.

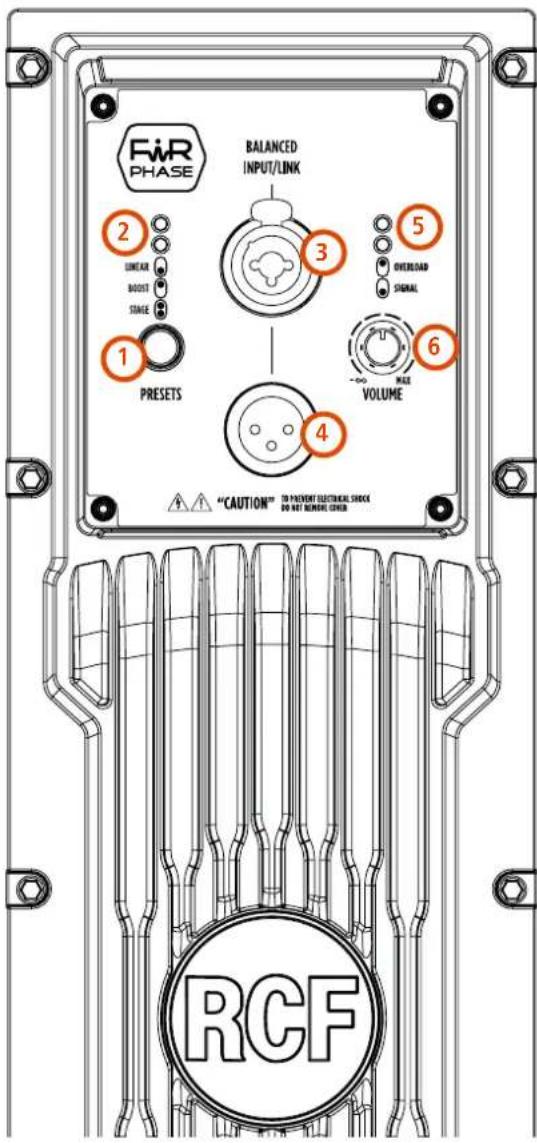

1 SELETTORE PRESET Questo selettore permette di selezionare 3 differenti preset. Premendo il selettore, i LED dei PRESET indicheranno quale preset è selezionato. LINEAR LINEAR - preset consigliato per tutte le normali applicazioni del diffusore. BOOST BOOST - preset che create un'equalizzazione del volume consigliata per applicazioni di musica di sottofondo o per la riproduzione a basso volume. STAGE STAGE - preset consigliato per l'utilizzo del diffusore come monitor da palco
LED dei PRESET Questi LED indicano quale preset è selezionato.
3 INGRESSO COMBO XLR/JACK Questo ingresso bilanziato accetta connettori di ingressso Jack o XLR.
4 USCITA SEGNALE XLR MASCHIO Questo connettore XLR di loop del segnale permette la connessione a catena di più diffusori.
LED OVERLOAD/SIGNAL Questi LED indicano SIGNAL Il LED SIGNAL si illumina di verde se è presente un segnale sull'ingresso COMBO principale.
OVERLOAD II LED OVERLOAD indica un sovraccarico sul segnale di ingresso. É normale che il LED OVERLOAD lampeggi occasionalemente. Se il LED lampeggia frequentlymente o rimane acceso, abbassare il livello del segnale per evitare distorsioni del suono. L'amplificatore è comunique dotato di un limiter integrato per evitare il clipping in ingresso o il sovraccarico dei trasduttori.
6 CONTROLLO DEL LIVELLO Varia il volume del diffusore.

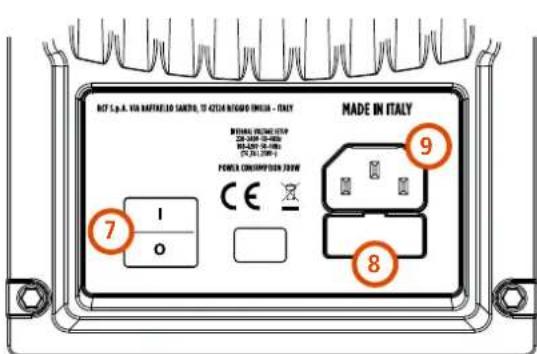

7 INTERRUTTORE GENERALE Permette l'accensione e lo spegnimento dell'apparecchio una volta che quello sa collegato alla rete di alimentazione.
8 PORTAFUSIBILE Alloggio per fusibile di rete.
9 PRESA DI ALIMENTAZIONE IEC Presa per il cavo di alimentazione.

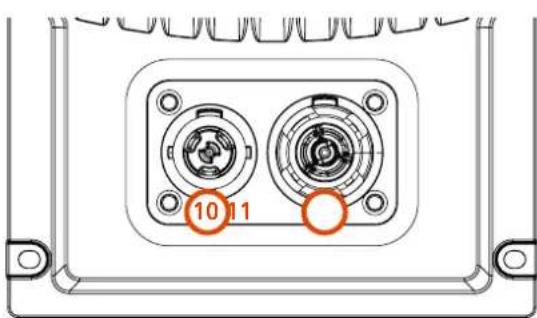

10 PRESA INPUT POWERCON Presa per il cavo di alimentazione IP-Rated PowerCON TRUE1 TOP (solo ART 945-A)
11 PRESA OUTPUT POWERCON Rilancio di alimentazione per un'alto diffusore (solo ART 945-A). Power link: 100-120V~ max 1600W | 200-240V~MAX 3300W
ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere effettuati solo da personale qualificato ed esperto in possesso del know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano effettuati correttamente) al fine di prevenir qualsiasi pericolo elettrico.
Per evitare qualiasi rischio di scossa elettrica, non collegare altoparlanti quando l'amplificatore è acceso.
Prima di accendere ilsystema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali.
L'interoistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici.
I connettori di ingresso XLR devono essere cablate secondo lo standard AES (Audio Engineering Society):
CONNETTORE MASCHIO XLR Connessione bilanciata
CONNETTORE FEMMINA XLR Connessione bilanciata
PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)
CONNETTORE JACK TS Connessione mono sbilanciata
CONNETTORE JACK TRS Connessione mono bilanciata
SLEEVE = GROUND (SHIELD)
TIP = HOT (+)
RING = COLD (-)
PRIMA DI CONNETTERE IL DIFFUSORE
Sul pannello posteriori si trovano tutti i controlli e gli ingressi di segnale e di alimentazione. Per sicurezza verificare sempre l'etichetta di tensione applicata al pannello posteriore (115 Volt o 230 Volt). L'etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l'etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controlo eviterà qualsiasi danno.
PRIMA DI ACCENDERE IL DIFFUSORE
A Anything panto e possibie inserire il connettore di alimentazione e il connettore di segnale. Prima di accendere il diffusore assicurarsi che il controlo del volume sa al minimo sa sul diffusore che sulla sorgente sonora collegata al diffusore (generamente un mixer); è importante anche che il mixer sa gli accesso al momento in cui viene accesso il diffusore a lui collegato. Queste due precauzioni eviteranno di causare danni al diffusore stesso dovute a fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dello montaggio e le prime ad essere spente alla fine dello spettacolo. Ora è possible accendere il diffusore e alzarre il controllo di livello a seconda delle necessità.
PROTEZIONI
I diffusori della series ART 9 sono dotati di un systema completo di circuiti di protezione. Il circuito agisce molto delicatamente sul segnale audio, controlling il livello e mantenendo la distorsione a un livello accettabile.
SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)
200-240 Volt, 50 Hz
100-120 Volt, 60 Hz
(VALORE FUSIBILE T6.3 A L 250V)
CONFIGURAZIONI A TERRA
Diverse configurazioni sono possibili con i diffusori ART 9; posso non esere posizionati sul pavimento o su un palco comeistema audio principale o utilizzati come monitor da palco; posso non èsere montati su un supporto a stand o su un subwoofer.
IN APPOGGIO SU PALCO O A TERRA
MONITOR DA PALCO

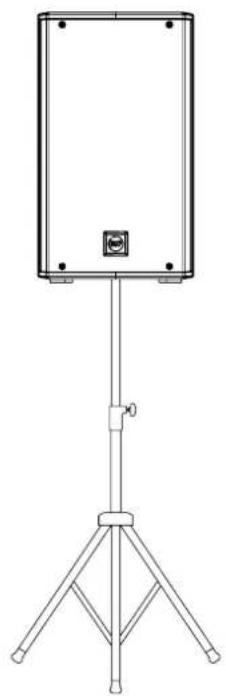

MONTAGGIO SU SUPPORTO A STAND

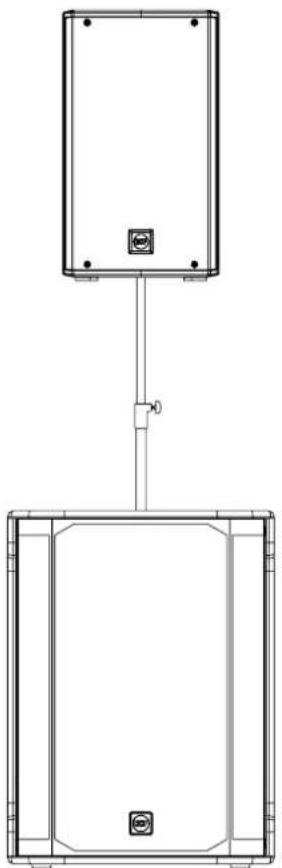

MONTAGGIO SU SUBWOOFER

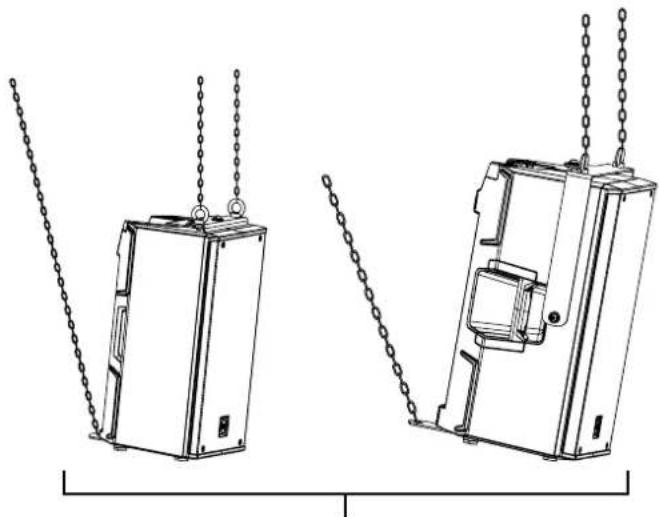

CONFIGURAZIONI IN SOSPENSIONE
I diffusori ART 9 possono essere montati a muro o appesi mediating l'utilizzo degli accessori specifici ART9 H-BR, ART9 V-BR e ART9 FL-BR.
ART9 H-BR ART9 V-BR ART9 FL-BR

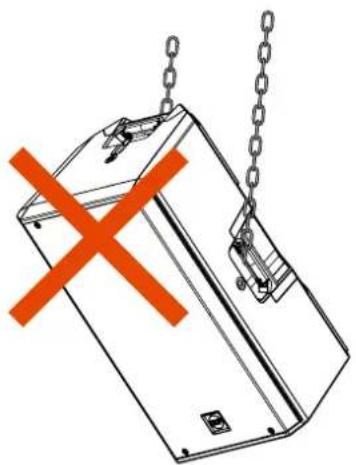

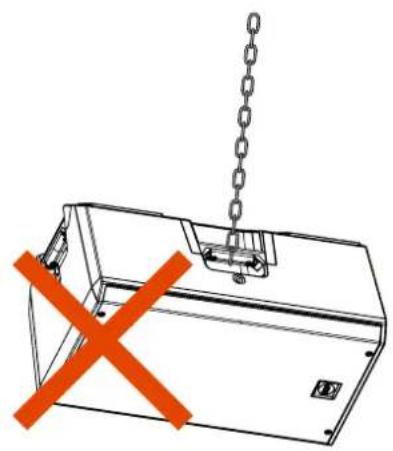

ATTENZIONE! CAUTELA! Non sospendere mai i diffusori delle maniglie. Le maniglie servono solo per il trasporto, non per la sospensione.
ATTENZIONE! CAUTELA! Per utilizzare quello prodotto su supporto a stand o su un subwoofer, prima di installare il systema verificare sul situ RCF le configurazioni consentite e leindicazioni relativeagli accessori al fine di evitare pericoli e danni a persona, animali e cose. In agli caso, assicurarsi che lo stand o il subwoofer che sostengolo il diffusore siano posizionati su un pavimento orizzontale e alla inclinazioni.

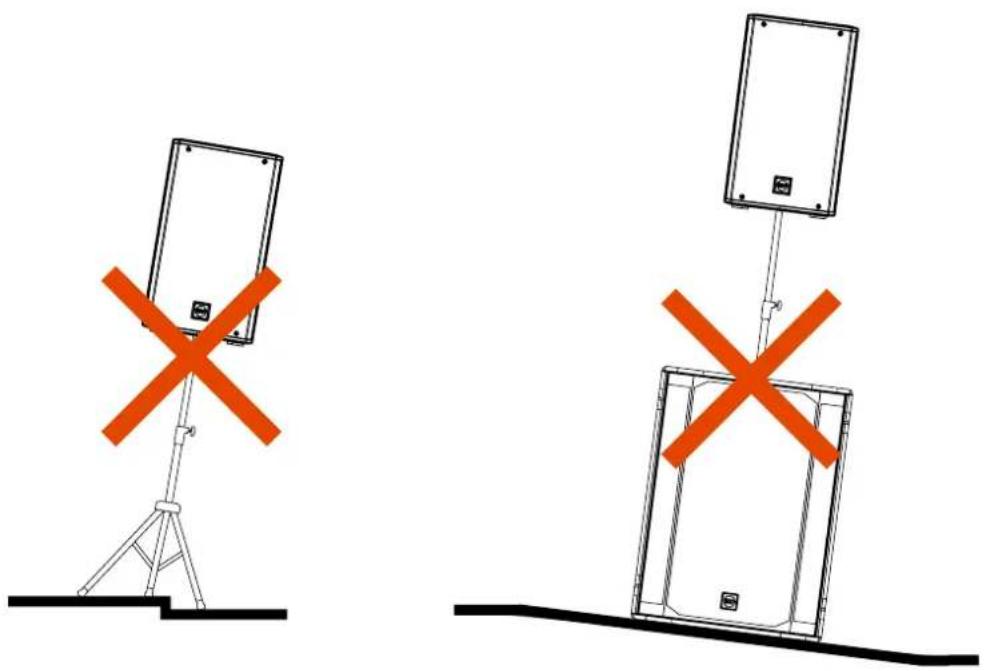

ATTENZIONE! CAUTELA! L'utilizzo di questi diffusori con supporti a palo più essere effettuato solo da personale qualificato ed esperto, adeguatamente fornato su installazioni di sistemi professionali. In agli caso è responsabilità finale dell'utente garantire le condizioni di sicurezza del sistema ed evitare qualiasi pericolò o danno a persona, animali e cose.
6. RISOLUZIONE DEI PROBLEMI
上
IL DIFFUSORE NON SI ACCENDE
Assicurarsi che il diffusore sia acceso e collegato a un'alimentazione attiva.
Verificare che il cavo di alimentazione sia integro e collegato correttamente.
IL DIFFUSORE É ACCESO MA NON EMETTE ALCUN SUONO
Verificare che la sorgente stia inviando il segnale correttamente e che i cavi di segnale non siano danneggiati.
Abbassare il livello di uscita del mixer.
IL SUONO E MOLTO BASSO E CON PRESENZA DI FRUSCIO
Il guadagno della sorgente o il livello di uscita del mixer potrebbero essere troppo bassi.
SI SENTE UN FRUSCIO ANCHE CON VOLUME E GUADAGNO CORRETTI
La sorgente potrebbe inviare un segnale di bassa qualità o rumoroso
IL DIFFUSORE EMETTE UN RONZIO CONTINUO
Controllare la messa a terra sa del diffusore che di tutte le apparecchiature collegate all'ingresso del mixer.
Controllare cavi connettori.
