MODE D'EMPLOI WNA13470 BOSCH

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l’appareil par lui-même, conformément au règlement sur l’écoconception (en vigueur le 03/2021). Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde. Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l’observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d’un symbole et d’un terme d’avertissement. Le mot d’avertissement caractérise la gravité du danger. Niveau de dangerosité Signification DANGER Le non respect de la consigne d’avertis- sement provoque la mort ou des bles- sures graves. AVERTISSEMENT Le non respect de la consigne d’avertis- sement peut provoquer la mort ou des blessures graves. PRUDENCE Le non respect de la consigne d’avertis- sement peut provoquer des blessures lé- gères. ATTENTION! Le non respect de la consigne d’avertis- sement peut provoquer des dégâts maté- riels. Tableau1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger. Ce document utilise les symboles de danger suivants: Symbole de danger Signification Consigne d’avertissement générale Danger engendré par la tension élec- trique Risque d'explosion Risque de blessures par coupure A propos de ce document 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages91à265Symbole de danger Signification Risque de blessures par écrasement Danger engendré par des surfaces très chaudes Danger engendré par un champ magné- tique puissant Danger engendré par un rayonnement non ionisant Tableau2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d’avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme. DANGER Type et source du danger!! Conséquences possibles en cas de non-respect du danger / de l'avertis- sement.

Mesures et interdictions pour éviter le danger. L’exemple suivant montre une consigne d’avertissement mettant en garde contre le risque d’électrocution. La mesure permettant d'éviter le danger est nommée. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants: Symbole général Signification Caractérisation d'une astuce particulière (texte et/ou graphique) Caractérisation d'une astuce simple (texte seul) Caractérisation d'un lien vers une vidéo Caractérisation d'outils nécessaires Caractérisation de conditions nécessaires Caractérisation d'une condition (si... , alors ...) Caractérisation d'un résultat Start Caractérisation d'une touche ou surface de commande [00123456] Caractérisation d'une référence de pièce Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) Tableau3: Symboles généraux A propos de ce document 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages92à265Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension! ¡ Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique! ¡ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la ré- paration. ¡ Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régula- tions spécifiques nationales. Risque de blessures par coupure sur des bords tranchants! ¡ Porter des gants de protection. Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles ¡ Porter des chaussures de protection. ¡ Sécuriser les composants lourds contre le risque de chute. ¡ Ne pas coller les pièces du châssis sur les composants mobiles. Risque lié à la sécurité / fonction de l'appareil! ¡ Utiliser uniquement des pièces détachées d'origine. Risque d'endommagement des composants sensibles aux décharges électrostatiques! ¡ Ne pas toucher les modules, ni leur connexions et pistes conductrices. Sécurité 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages93à265Outils et aides Désignation Détails Images Outil auxiliaire [15000155] Cale de montage pour démon- ter les pièces en plastique Tournevis Torx T20 avec perçage [00340764] 100 mm , pour les vis avec la tige de sécurité Clé dynamomé- trique [15000441] Clé dynamométrique 20 - 100

Tournevis plat [00340854] Lame 3.5mm x 0.6mm x 100mm, Isolation de protection 1000V AC Tournevis plat [00340855] Lame 5.5mm x 1.0mm x 125mm, isolation de protection 1000V AC Pince à bec fin, an- gulaire [00341269] Longueur 200 mm Pince coupante [00342182] Longueur: 200 mm Désignation Détails Images Clé mixte [00340811] Taille de la clé 10ºmm, M6 Combination wrench [00340814] Taille de la clé 13ºmm, M8 Clé mixte [00340817] Taille de la clé 17mm, M10 Clé mixte [15000459] Taille de la clé 16ºmm, M10 Outils et aides 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages94à265Réparation

4.1 Changer le couvercle de base

Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau.

4.1.1 Retirer le couvercle de base

4. Déclipser le flexible.

4.1.2 Montage du couvercle de base

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages95à2654.2 Changer le panneau de façade Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Bac à produits retiré. Panneau de commande a été retiré. Porte a été retirée. Joint de porte a été retiré. Couvercle de base a été retiré.→95

4.2.1 Retirer le panneau de façade

PRUDENCE Bords tranchants du boîtier! Risque de coupures!

PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Retirer les vis dans l’ordre suivant (1-2-3-4).

2. Retirer le panneau de façade.

4.2.2 Monter le panneau de façade

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages96à2654.3 Changer la porte Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau.

4.3.1 Retirer la porte

2. Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages97à2654.4 Changer le joint de porte PRUDENCE Bords tranchants du boîtier! Risque de coupures!

Porter des gants de protection. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

Sécuriser les composants contre le risque de chute. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Bac à produits retiré. Porte a été retirée. Couvercle de base a été retiré.→95

4.4.1 Retirer le joint de porte

PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher.

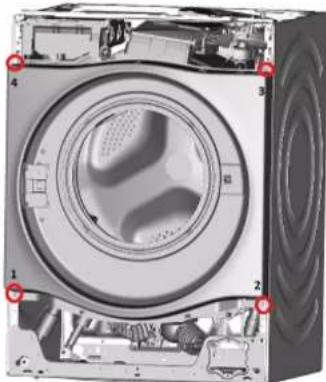

Sécuriser les composants contre le risque de chute. Retirer les vis dans l’ordre suivant (1-2-3-4).

2. Desserrer les vis à l’arrière de l’appareil.

3. Retirer le dessus.

4. Retirer les éléments de fixation du panneau de commande en haut et à droite.

5. Retirer le panneau de commande.

6. Retirer le support de la lumière du tambour en partie supérieure.

7. Desserrer les vis du boîtier du distributeur.

ATTENTION! Risque de dommage superficiel! La surface de l’appareil peut être rayée par l’utilisation d’outils inadé- quats.

Remplacer le collier de serrage uniquement avec des outils en plastique. Retirer le collier de serrage de la manchette avec un outil en plastique.

9. Défaire le joint de porte du panneau de façade.

10. Débrancher le connecteur de câble de la fermeture de porte.

11. Retirer le panneau de façade.

4.4.2 Monter le joint de porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages99à2654.5 Changer la charnière de porte PRUDENCE Ouvrir la zone de charnière! Écrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la charnière.

Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. L’appareil n’est pas connecté à une alimentation en eau. Bac à produits retiré. Porte a été retirée. Joint de porte a été retiré. Couvercle de base a été retiré.→95 Panneau de façade a été retiré.

4.5.1 Retirer la charnière de porte

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2021-02-19_8001214500 Copyright par BSH Hausgeräte GmbH Pages100à265Zu diesem Dokument.......................................................................102
