BRUKSANVISNING WNA13470 BOSCH
Bruk bare plastverktøy när du skal skifte ut strammeringen.
1.2 Symbolförklaringar.... 245
1.2.1 Faronivåer 245
1.2.2 Risksymboler.... 245
1.2.3 Varningarnas struktur 246
1.2.4 Allmänna symboler.... 246
Säkerhet 247
2.1 Allmänna säkerhetsanvisningar.... 247
2.1.1 Alla hushållsmaskiner.... 247
Verktyg och hjälpmedel.... 248
Reparation 249
4.1 Byta sockelhölje 249
4.1.1 Ta bort sockelhölje....249
4.1.2 Montera sockelhölje 249
4.2 Byta frontpanel 250
4.2.1 Ta bort frontpanel.... 250
4.2.2 Montera frontpanel 250
4.3 Byta lucka 251
4.3.1 Ta bort lucka 251
4.3.2 Montera lucka.... 251
4.4 Byta luckans tätning....252
4.4.1 Ta bort luckans tätning 252
4.4.2 Montera luckans tätning 253
4.5 Byta luckans gångjärn.... 254
4.5.1 Ta bort luckans gångjärn 254
4.5.2 Montera luckans gångjärn 254
i Om detta dokument
1.1 Viktig information
1.1.1 Syfte
Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).
De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.
Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.
1.2 Symbolförklaringar
1.2.1 Faronivåer
Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.
| Varningsnivå Innebörd | |
| ⚠ FARAI | Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador. |
| ⚠ WARNING! | Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador. |
| ⚠ FÖRSIKTIGT! | Om inte varningsmeddelandet följs kan det leda till lättare personskador. |
| OBS! | Om inte varningsmeddelandet följs kan det leda till materialskador. |
Grafik 1: Faronivåer
1.2.2 Risksymboler
Risksymboler är symboler som visar typen av fara.
Följande risksymboler används i detta dokument:
| Risksymbol Innebörd | |
| Allmänt varningsmeddelande | |
| Fara på grund av elektrisk spänning | |
| Explosionsrisk | |
| Fara för skärskador | |
| Fara för krosskador |
i Om detta dokument
| Risksymbol Innebörd | ||
 | Fara på grund av heta ytor | |
 | Fara på grund av starka magnetfält | |
 | Fara på grund av icke-joniserande strål-ning | |
Grafik 2: Risksymboler
1.2.3 Varningarnas struktur
Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.
Farans typ och ursprung!
Möjliga konsekvenser av att faran/varningen ignoreras.
- Åtgärder och förbud för att förebygga faran.
Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.
Risk för elstötar på grund av strömförande delar!
Dödsfall på grund av elstötar
Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.
1.2.4 Allmänna symboler
Följande allmänna symboler används i detta dokument:
| Allm. symbol Innebörd | |
| Identifiering av ett särskilt tips (text och/eller bild) | |
| Identifiering av ett enkelt tips (endast text) |
| Allm. symbol Innebörd | |
| Identifiering av en länk till en videohandledning | |
| Identifiering av verktyg som behövs | |
| Identifiering av villkor som måste vara uppfyllda | |
| Identifiering av ett tillstånd (om ..., så ...) | |
| Identifiering av ett resultat | |
| Start Identifiering av en tangent eller knapp | |
| [00123456] Identifiering av ett materialnummer | |
| Status Identifiering av text/fönster som visas (i maskinens display) | |
Grafik 3: Allmänna symboler
Säkerhet
2.1 Allmänna säkerhetsanvisningar
2.1.1 Alla hushållsmaskiner
Risk för elstötar på grund av strömförande delar!
■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.
Risk för personskador på grund av vassa kanter!
■ Använd skyddshandskar.
Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter
■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.
Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!
■ Rör inte modulerna samt anslutningar och strömförande ledningar.
Verktyg och hjälpmedel
| Beteckning Detaljer | Bilder | |
| Hjälpverktyg[15000155] | Verktyg för att lossa plastdelar |  |
| Skruvmejsel torxT20 med borrhäl[00340764] | 100 mm, för skruvar med säker-hetsstift |  |
| Momentnyckel[15000441] | Momentnyckel 20 - 100 Nm | |
| Spärskruvmejsel[00340854] | Blad 3,5 mm x 0,6 mm x100 mm, skyddsisolering1000 V AC |  |
| Spärskruvmejsel[00340855] | Blad 5,5 mm x 1,0 mm x125 mm, skyddsisolering1000 V AC |  |
| Spetstång, böjd[00341269] | Längd 200 mm |  |
| Sidavbitare[00342182] | Längd: 200 mm |  |
| Beteckning Detaljer Bilder | |||
| Kombinationsnyckel [00340811] | Skiftnyckelstorlek 10°mm, M6 |  | |
| Combination w-rench [00340814] | Skiftnyckelstorlek 13°mm, M8 |  | |
| Kombinationsnyckel [00340817] | Skiftnyckelstorlek 17 mm, M10 |  | |
| Kombinationsnyckel [15000459] | Skiftnyckelstorlek 16°mm, M10 |  | |
Reparation
4.1 Byta sockelhölje
Förutsättning:
√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
4.1.1 Ta bort sockelhölje
- Ta bort utloppsslangen.
- Ta bort utloppshöljet.
- Ta bort sockelhöljet.
- Clipsa loss slangen.
- Ta bort skruvarna.
- Lossa fästelementet.
- Ta bort sockelhöljet.
4.1.2 Montera sockelhölje
Montera i omvänd ordning.
Reparation
4.2 Byta frontpanel
Förutsättning:
√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
Kontrollpanelen har tagits bort.
√ Luckan har tagits bort.
√ Luckans tätning har tagits bort.
Sockelhöljet har tagits bort.→249
4.2.1 Ta bort frontpanel
⚠ FÖRSIKTIGT!
Vassa höljeskanter!
Skärskador
Använd skyddshandskar.
1.
FÖRSIKTIGTI
Risk för fallande delar på grund av lossade skruvar!
Personskador på grund av fallande delar.
Säkra komponenter så att de inte faller ner.
OBS!
Risk för fallande delar på grund av lossade skruvar!
Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.
Säkra komponenter så att de inte faller ner.

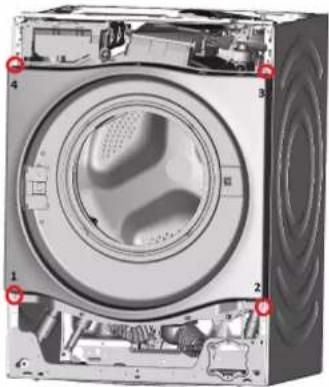

Ta bort skruvarna i ordningen (1-2-3-4).
Montera i omvänd ordning.
Reparation
4.3 Byta lucka
Förutsättning:
√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
4.3.1 Ta bort lucka
- Ta bort de tvä skruvarna (1).
- Lossa fästelementen med en spårskruvmejsel (2).
Montera i omvänd ordning.
Reparation
4.4 Byta luckans tätning
Vassa höljeskanter!
Skärskador
Använd skyddshandskar.
Risk för fallande delar på grund av lossade skruvar!
Personskador på grund av fallande delar.
Säkra komponenter så att de inte faller ner.
Risk för fallande delar på grund av lossade skruvar!
Materiella skador på andra delar av maskinen eller i kundens hem, t.ex.
vid botten.
Säkra komponenter så att de inte faller ner.
Förutsättning:
√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
√ Luckan har tagits bort.
Sockelhöljet borttaget.→249
4.4.1 Ta bort luckans tätning
1.
⚠ FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar. ▶ Säkra komponenter så att de inte faller ner.
OBS!
Risk för fallande delar på grund av lossade skruvar!
Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.
Säkra komponenter så att de inte faller ner.
Ta bort skruvarna i ordningen (1-2-3-4).
-
Lossa skruvarna på maskinens baksida.
-
Ta bort arbetsbänken.
-
Lossa kontrollpanelens fästelement längst upp och på höger sida.
-
Ta bort kontrollpanelen.
-
Ta bort trummans lamphållare upptill.
-
Lossa skruvarna till fördelarhöljet.
8.
OBS!
Risk för att ytan skadas!
Maskinens yta kan repas om fel verktyg används.
Använd bara plastverktyg för att byta ut spännringen.
Ta bort spännringen från packningen med ett plastverktyg.
- Lossa luckans tätning från frontpanelen.
- Lossa kabelkontakten från luckans läs.
- Ta bort frontpanelen.
Reparation
- Ta bort alla slangkopplingar.
- Ta bort luckans tätning.
4.4.2 Montera luckans tätning
Montera i omvänd ordning.
Reparation
4.5 Byta luckans gångjärn
FÖRSIKTIGT!
Öppna gångsjärnsdelen!
Risk för att fingrar krossas/fastnar
- Stick inte in händerna i gångjärnsdelen.
Använd skyddshandskar.
Förutsättning:
√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Tvättmedelsfacket har tagits bort.
√ Luckan har tagits bort.
√ Luckans tätning har tagits bort.
Sockelhöljet borttaget.→249
√ Frontpanelen har tagits bort.
4.5.1 Ta bort luckans gångjärn
- Ta bort de två skruvarna.
- Ta bort luckans gångjärn.
4.5.2 Montera luckans gångjärn
Montera i omvänd ordning.
