BRUGSANVISNING WNA13470 BOSCH

1.2 Forklaring af symboler 36

1.2.1 Fareniveauer 36

1.2.2 Faresymboler 36

1.2.3 Advarslernes opbygning 37

1.2.4 Generelle symboler 37

Sikkerhed 38

2.1 Generelle sikkerhedsanvisninger....38

2.1.1 Alle husholdningsapparater 38

Værktøjer og hjælpemidler.... 39

Reparation 40

4.1 Udskiftning af sokkelafdækning 40

4.1.1 Fjernelse af sokkelafdækning 40

4.1.2 Montering af sokkelafdækning 40

4.2 Udskiftning af frontpanel 41

4.2.1 Fjernelse af frontpanel.... 41

4.2.2 Montering af frontpanel 41

4.3 Udskiftning af dør 42

4.3.1 Fjernelse af dør 42

4.3.2 Montering af dør 42

4.4 Udskiftning af dørpakning.... 43

4.4.1 Fjernelse af dørpakning.... 43

4.4.2 Montering af dørpakning.... 44

4.5 Udskiftning af dørhængsel 45

4.5.1 Fjernelse af dørhængsel.... 45

4.5.2 Montering af dørhængsel.... 45

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Hjælpeværktøj[15000155]	Værktøj til at løsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetrækker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttelsesisolering 1000 V AC
Kærvskruetrækker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttelsesisolering 1000 V AC
Nåletænger, vinklet [00341269]	Længde 200 mm
Bidetænger [00342182]	Længde: 200 mm

Betegnelse Detaljer	Billeder
Fastnøgle[00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench[00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle[00340817]	Fastnøgle størrelse 17 mm,M10
Fastnøgle[15000459]	Fastnøgle størrelse 16°mm,M10

Reparation

4.1 Udskiftning af sokkelafdækning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.1.1 Fjernelse af sokkelafdækning

1. Fjern tømningsslangen.
2. Fjern tømningsafdækningen.
3. Fjern sokkelafdækningen.

1. Klem slangen ud.
2. Fjern skruerne.
3. Frigør läseelementet.
4. Fjern sokkelafdækningen.

4.1.2 Montering af sokkelafdækning

- Montér i omvendt rækkefølge.

Reparation

4.2 Udskiftning af frontpanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Betjeningspanelet er fjernet.
Døren er fjernet.
Dørpakningen er fjernet.
Sokkelafdækningen er fjernet.→40

4.2.1 Fjernelse af frontpanel

! PAS PÀ!

Skarpe huskanter!

Snitlæsioner

Brug beskyttelseshandsker.

1.

! PAS PÂ!

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Fjern skruerne i følgende rækkefølge (1-2-3-4).

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af dør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.3.1 Fjernelse af dør

1. Fjern de to skruer (1).
2. Frigør läseelementerne med en kærvskruetrækker (2).

4.3.2 Montering af dør

▶ Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Døren er fjernet.
Sokkelafdækningen er fjernet.→40

4.4.1 Fjernelse af dørpakning

1.

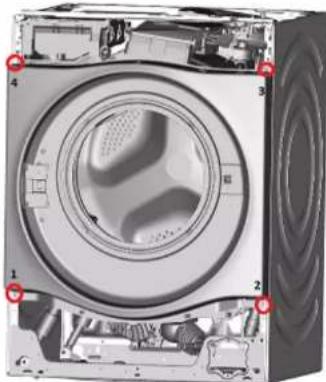

Fjern skruerne i følgende rækkefølge (1-2-3-4).

1. Løsn skruerne bag på apparatet.

2. Fjern topladen.

3. Frigør betjeningspanelets läseelementer foroven og i højre side.

4. Fjern betjeningspanelet.

5. Fjern tromlelysholderen foroven.

6. Løsn dispenserhusets skruer.

8.

Fjern spænderingen fra pakningsringen med et plastikværktøj.

1. Frigør dørpakningen fra frontpanelet.
2. Frigør kabelkonnektoren fra dørlåsen.
3. Fjern frontpanelet.

Reparation

1. Frigør alle slangeforbindelser.

4.4.2 Montering af dørpakning

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af dørhængsel

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.
Døren er fjernet.
Dørpakningen er fjernet.
Sokkelafdækningen er fjernet.→40
Frontpanelet er fjernet.

4.5.1 Fjernelse af dørhængsel

1. Fjern de to skruer.
2. Fjern dørhængslet.

4.5.2 Montering af dørhængsel

- Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

4.1.1 Demontering av sokkeldeksel

√ Apparatet kobles fra strømforsyningen. √ Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.
√ Instrumentpanelet er demontert.
Døren er demontert.
Dørpakningen er demontert.
Sokkeldekslet er tatt av.→172

Sikre komponenten så den ikke kan falle ned.

OBS!

▶ Sikre komponenten så den ikke kan falle ned.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.
Døren er demontert.
Sokkeldeksel tatt av.→172

4.4.1 Demontering av dørpakning

1.

FORSIKTIG

1. Demonter dørpakningen.

4.4.2 Montering av dørpakning

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.
Døren er demontert.
Dørpakningen er demontert.
Sokkeldeksel tatt av.→172
√ Frontpanelet er demontert.

4.5.1 Demontering av dørhengsel
