NÁVOD K OBSLUZE WNA13470 BOSCH

Poznámky k opravě - Pračka se sušičkou

i O tomto dokumentu 25

1.1 Duležité informace.... 25

1.1.1 Účel 25

1.2 Vysvětlení symbolů 25

1.2.1 Úroveň nebezpečí 25

1.2.2 Symboly nebezpečí 25

1.2.3 Struktura výstrah.... 26

1.2.4 Obecné symboly 26

Bezpečnost...... 27

2.1 Všeobecné bezpečnostní pokyny 27

2.1.1 Všechny domácí spotřebiče....27

Nástroje a pomůcky 28

Oprava....29

4.1 Výměna krytu základny.... 29
4.1.1 Odstranění krytu základny 29
4.1.2 Montáž krytu základny.... 29
4.2 Výměna předního panelu 30
4.2.1 Sejmuti predniho panelu 30
4.2.2 Montáz predního panelu 30
4.3 Výměna dvířek 31
4.3.1 Vyjmutí dvířek....31
4.3.2 Montáž dvířek.... 31
4.4 Výměna těsnění dvířek 32
4.4.1 Vyjmutí těsnění dvířek.... 32
4.4.2 Montáž těsnění dvířek 33
4.5 Výměna závěsu dvířek.... 34
4.5.1 Odstranění závěsu dvířek.... 34
4.5.2 Montáz závěsu dvířek 34

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

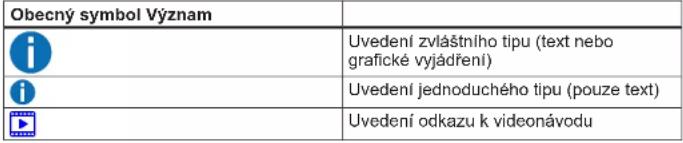

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Pomocný nástroj [15000155]	Nástroj pro uvolnění plastových dílů
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Momentový klíč [15000441]	Momentový klíč 20–100 Nm
Plochý šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochý šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1 000 V AC
Jehlové kleště, za- hnuté [00341269]	Délka 200 mm
Boční štípaci kleště [00342182]	Délka: 200 mm

Označení Detaily Shimky
Maticový klíč[00340811]	Velikost klíče 10°mm, M6
Combination wrench[00340814]	Velikost klíče 13°mm, M8
Maticový klíč[00340817]	Velikost klíče 17 mm, M10
Maticový klíč[15000459]	Velikost klíče 16°mm, M10

Oprava

4.1 Výměna krytu základny

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.1.1 Odstranění krytu základny

1. Odstraňte odčerpávací hadici.
2. Odstraňte kryt odtoku.
3. Odstraňte kryt základny.

1. Vyhákněte hadici.
2. Odstraňte šrouby.
3. Uvolněte západku
4. Odstraňte kryt základny.

▶ Montáž provedte v opačném sledu.

Oprava

4.2 Výměna předního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Zásuvka na prací prostředek je vyjmutá.
√ Panel obložení je odstraněný.
Dvlřka jsou odstraněná.
Těsnění dviřek je vyjmuto.
Kryt základy je odstraněný.→29

4.2.1 Sejmutí predního panelu

Ostré hrany skřině!

Nebezpečí řezných poranění

Používejte ochranné rukavice.

1.

POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. ► Zajistěte jednotlivé součásti před pádem.

POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. ► Zajistěte jednotlivé součásti před pádem.

Odstraňte šrouby v následujícím pořadí (1-2-3-4).

1. Sejměte přední panel.

4.2.2 Montáž predního panelu

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.3.1 Vyjmuti dvířek

1. Odstraňte dva šrouby (1).
2. Pomocí plochého šroubováku (2) uvolněte západky.

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna těsnění dvířek

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpeči padajících dilů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Zásuvka na prací prostředek je vyjmutá.
Dvířka jsou odstraněná.
Kryt základny je odstraněný.→29

4.4.1 Výjmutí těsnění dvířek

1.

Nebezpečí padajících dílů kvůlì uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůll uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

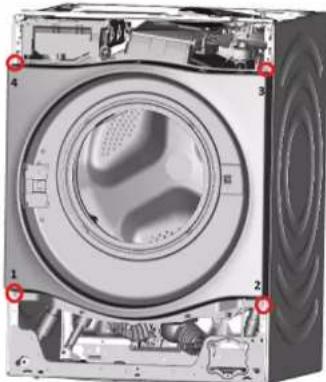

Odstraňte šrouby v následujícím pořadí (1-2-3-4).

1. Odstraňte šrouby ze zadní strany spotřebiče.
2. Sejměte pracovní desku.
3. Uvolněte západky panelu obložení na horní a na pravé straně.
4. Sejměte panel obložení
5. Sejměte držák osvětlení bubnu nahoře.
6. Uvolněte šrouby skříně dávkovací jednotky.

8.

Nebezpečí poškození povrchu!

Povrch spotřebiče může být při použití nesprávného nářadí poškrábán.

K výměně napínacího kroužku používejte pouze plastové nářadí.

Plastovým nářadím vyjměte napinací kroužek z těsnění.

1. Z predního panelu vyjměte těsnění dvířek.
2. Z pojistky dvířek vyjměte konektor kabelu.
3. Sejměte přední panel.

Oprava

1. Uvolněte všechny hadicové spoje.

1. Odstraňte těsnění dvířek.

4.4.2 Montáž těsnění dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna závěsu dvířek

POZOR

Otevřete prostor se závěsyl

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Spotřebič je odpojený od přívodu vody.
Zásuvka na prací prostředek je vyjmutá.
Dvířka jsou odstraněná.
Těsnění dvířek je vyjmuto.
Kryt základny je odstraněný.→29
Přední panel je odstraněný.

4.5.1 Odstranění závěsu dvířek

1. Odstraňte dva šrouby.
2. Odstraňte závěs dvířek.

4.5.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Práčka so sušičkou

i O tomto dokumente.... 212

1.1 Dôležité informácie 212 1.1.1 Účel 212

1.2 Vysvetlenie symbolov 212 1.2.1 Úrovne nebezpečenstva 212 1.2.2 Symboly označujúce riziká 212 1.2.3 Štruktúra varovaní 213 1.2.4 Všeobecné symboly 213

Bezpečnost'...... 214

2.1 Všeobecné bezpečnostné pokyny 214
2.1.1 Všetky domáce spotrebiče.... 214

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-02-19_8001214500 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 213 z 265

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Odoberte vypúšťaciu hadicu.
2. Odoberte vypúšťací kryt.
3. Odoberte kryt základne.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.2 Výmena čelného panela

Požiadavka:

1. Odoberte čelný panel.

4.2.2 Montáž čelného panela

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.3 Výmena dverí

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.3.1 Odoberanie dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5 Výmena závesu dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

4.5.1 Odoberanie závesu dverí

4.5.2 Montáž závesu dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.
