3500 - Système de sécurité et de contrôle d'accès Pyramid Time Systems - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeuse électronique à cartes
Marque	Pyramid Time Systems
Modèle	3500
Alimentation	Secteur 110-240V AC, 50/60Hz
Batterie de secours	Oui, maintien des données et de l'heure jusqu'à 30 jours
Durée de vie de la batterie	Supérieure à 10 ans
Précision	Moins de 30 secondes par an
Affichage	Écran numérique (format AM/PM ou militaire)
Impression	Ruban d'impression remplaçable
Fonctions de date	Calendrier automatique jusqu'en 2099, gestion des années bissextiles et de l'heure d'été
Langues disponibles	Anglais, Espagnol, Français, Allemand
Température de fonctionnement	0°C à 50°C
Humidité	10% à 95% HR sans condensation
Montage	Sur bureau ou mural
Certifications	UL, CUL
Garantie	1 an limitée (matériel)
Entretien	Remplacement du ruban d'impression
Sécurité	Verrouillage par clé
Pièces détachées	Rubans (réf. 4000R2, 4000R6), cartes de temps (réf. 35100-10D, etc.), support de poches (400-3)

FOIRE AUX QUESTIONS - 3500 Pyramid Time Systems

Comment programmer l'horloge Pyramid 3500 ?

Utilisez les boutons Sélectionner, En Haut et En Bas pour naviguer dans les menus. Appuyez sur Sélectionner pour choisir un paramètre, puis réglez avec En Haut/En Bas. Les réglages incluent la langue, la date, l'heure, le format d'impression et l'heure d'été.

Comment changer le ruban d'impression ?

1. Débranchez l'horloge et retirez le couvercle avec la clé.
2. Basculez l'horloge sur le côté, ruban vers le haut.
3. Faites glisser le support du cartouche vers la gauche.
4. Appuyez sur le bouton pour retirer l'ancien cartouche.
5. Insérez le nouveau cartouche en tournant le bouton d'avance du ruban, en vous assurant que le ruban et le protecteur en plastique couvrent bien la tête d'impression.
6. Remettez le couvercle et testez.

Que faire si l'écran affiche 'Jan 1 12:01 AM' ?

Cela indique une perte d'alimentation de plus de 30 jours. Réinitialisez l'horloge en programmant à nouveau la date et l'heure via les boutons de programmation.

Comment régler l'heure d'été automatique ?

Dans le menu HEURE D'ÉTÉ, sélectionnez l'option correspondant à votre région : ETATS-UNIS07+ (règle US 2007+), Etats-Unis06- (ancienne règle US), EURO (Europe) ou AUTRE pour personnaliser les dimanches de début et fin.

Quels formats de date et heure sont disponibles ?

Formats de date : AAMMJ, MMJJAA, JJMMAA. Formats d'heure pour l'affichage : AM/PM (12h) ou MIL (24h). Pour l'impression : AM/PM, MIL, ATTAP (en centièmes d'heure) et 24H.1 (en dixièmes d'heure).

Quels accessoires sont disponibles pour le 3500 ?

Rubans de rechange (réf. 4000R2 pour 2 rubans, 4000R6 pour 6), cartes de temps simples ou double face (réf. 35100-10D, 35100-10M, etc.) et support de poche pour 25 cartes (réf. 400-3).

Quelle est la durée de la garantie ?

La garantie limitée Hardware est d'un an à compter de la date d'achat pour le premier utilisateur. Elle couvre les défauts de matériel et de fabrication. Les réparations par des tiers annulent la garantie.

Puis-je utiliser des cartes de temps standard ?

Les cartes de temps PTI 35100-10 sont spécialement conçues pour le 3500 / 3700HD / 3000HD, mais vous pouvez également utiliser vos propres cartes pour dater et imprimer l'heure sur d'autres documents.

Comment effectuer un remontage principal (reset) ?

Débranchez l'horloge, puis rebranchez-la en maintenant enfoncé le bouton central (En Haut). Maintenez-le jusqu'à ce que l'affichage réapparaisse. Cela réinitialise tous les paramètres aux valeurs d'usine.

Que signifie ATTAP ?

ATTAP est un acronyme gouvernemental américain pour exprimer le temps en centièmes d'heure (par exemple, 1h15 = 1,25 heures). C'est un format d'impression disponible sur le 3500.

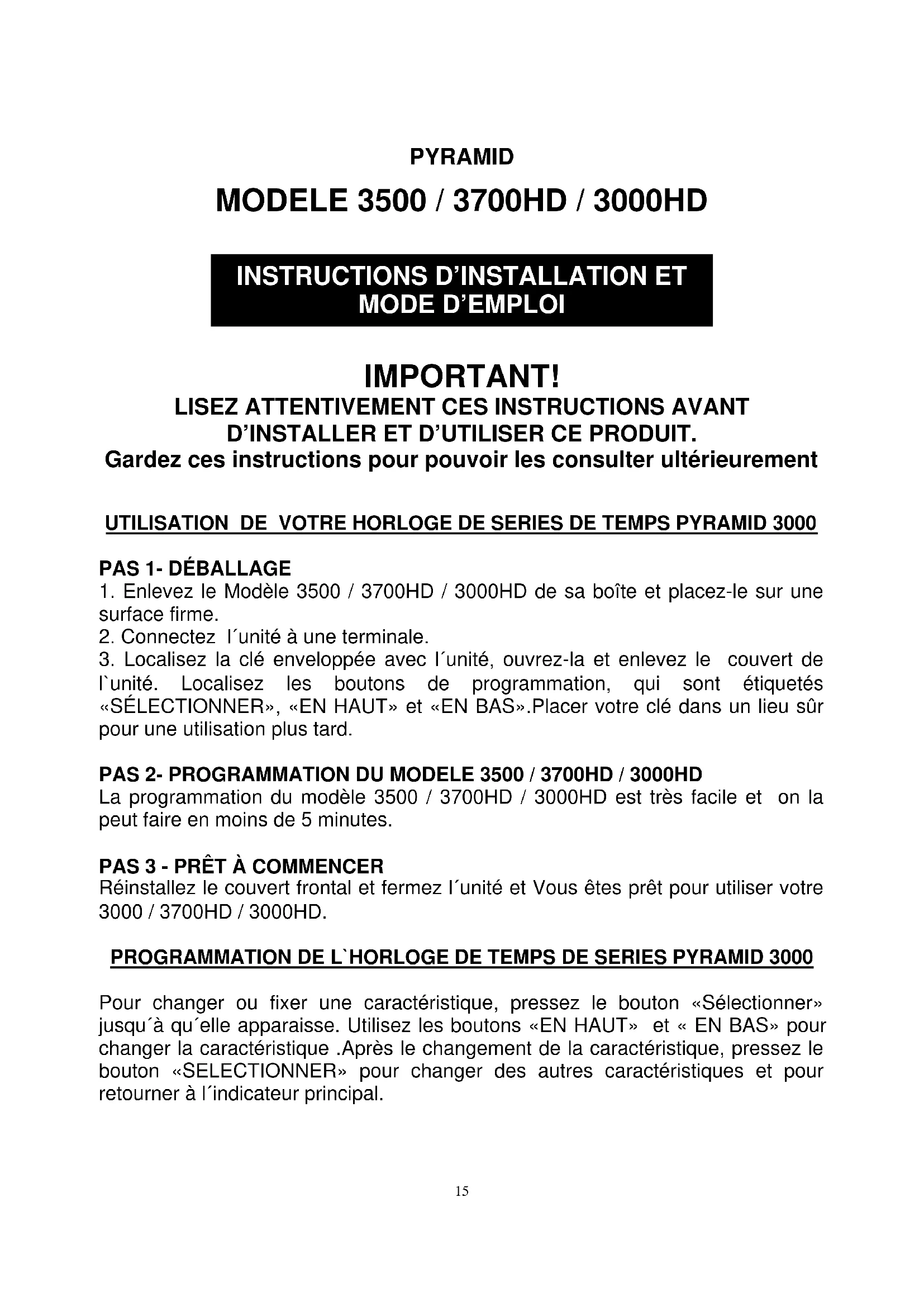

MODE D'EMPLOI 3500 Pyramid Time Systems

Gardez ces instructions pour pouvoir les consulter ultérieurement

UTILISATION DE VOTRE HORLOGE DE SERIES DE TEMPS PYRAMID 3000

PAS 1- DÉBALLAGE

1. Enlevez le Modèle 3500 / 3700HD / 3000HD de sa boîte et placez-le sur une surface firme.
2. Connectez l'unité à une terminale.
3. Localisez la clé enveloppée avec l'unité, ouvrez-la et enlevez le couvert de l'unité. Localisez les boutons de programmation, qui sont étiquétés «SELECTIONNER», «EN HAUT» et «EN BAS». Placer votre clé dans un lieu sur pour une utilisation plus tard.

PAS 2- PROGRAMMATION DU MODELE 3500 / 3700HD / 3000HD

La programmation du modele 3500 / 3700HD / 3000HD est très facile et on la peut faire en moins de 5 minutes.

PAS 3 - PRÉT À COMMENCER

Réinstallez le couvert frontal et fermez l'unité et Vous étés prét pour utiliser votre 3000 / 3700HD / 3000HD.

PROGRAMMATION DE L'HORLOGE DE TEMPS DE SERIES PYRAMID 3000

Pour changer ou fixer une caractéristique, pressez le bouton « Sélectionner» jusqu'à qu'elle apparaisse. Utilisez les boutons «EN HAUT» et « EN BAS» pour changer la caractéristique. ÀpRES le changement de la caractéristique, pressez le bouton « SELECTIONNER» pour changer des autres caractéristiques et pour returner à l'indicateur principal.

LANG=ANGLAIS - Utilisez la clé «EN HAUT» ou «EN BAS» pour sélectionner la langue désirée pour imprimer et programmermer le Modèle HD 3500/ 3700HD/ 3000. Sélectionner l'anglais, espagnol, français ou allemand.

DATE FMT=AAMMJ- Utilisez la clé «EN HAUT» ou «EN BAS» pour Sélectionner le format de date désiré à imprimer et monrer. Il y a trois sélections : AAMMJ (An, Mois Jour), MMJJAN/ Mois, Jour, An) ou JJMMAA (Jour, Mois, An).

MONTAGE DE L'AN - Utilisez la clé «EN HAUT» ou «EN BAS» pour arranger l'an désiré.

MONTAGE DU MOIS - Utilisez la clé «EN HAUT» ou «EN BAS» pour arranger le mois désiré.

MONTAGE DU JOUR - Utilisez la clé «EN HAUT» ou «EN BAS» pour arranger le jour du mois désiré.

HEURE D'ETÉ = - Cela permet aux Modèles 3500 / 3700HD / 3000HD d'ajuster automatiquement la différence de l'heure d'été. Il y a 5 options à selectionner avec la clé «EN HAUT» ou «EN BAS»:

ETATS-UNIS07+ Ajuste le temps automatiquement à la différence de l'heure d'été de 2007 aux États-Unis (cela commence le second dimanche de mars et finit le premier dimanche de novembre).

Etats-Unis06- Ajuste le temps automatiquement à l'heure d'éte Pre2007 (cela commence le premier dimanche d'avril et finit le dernier dimanche d'octobre).

EURO Ajuste le temps automatiquement à l'heure d'éte européenne. (Cela commence le dernier dimanche de mars et finit le dernier dimanche d'octobre).

AUTRE Vous permit de sélectionner un commencement et final habituels des dimanches pour les changements de l'heure d'été. Àpres SELECTIONNERNER AUTRE, utilisez la clé «EN HAUT» ou «EN BAS» pour sélectionner le dimanche désiré (on permet uniquement les dimanches) quand Vous poulez COMMENCER l'heure d'été, pressez SELECTIONNERNER et utilisez une autre fois la clé «EN HAUT» ou «EN BAS» pour sélectionner le dimanche désiré pour Finir l'heure d'été. Note : Le temps changera automatiquement à 2 a.m. sur les dimanches choisis.

ARRET- L'unité n'ajustera pas le temps pour l'heure d'été.

TEMPS STD = LIGNE. Cette option devrait uniquement être changée pour des régions hors des E.U. où il y a une variation de fréquence sur les lignes d'énergie. Si Vous opèrez cette unité dans une région qui a des problèmes avec la fréquence des lignes d'énergie, ce qui provoque la perte ou l'avance du temps

sur l'unité ou si vous opèrez l'unité avec un générateur/ inverseur, utilisez la clé «EN HAUT» ou «EN BAS» pour changer le TEMPS STD à CRYSTAL, ce qui fera que l'unité maintainière le temps en utilisant un dispositif interieur.

ECRAN FMT=AM/PM - Sélectionne comment le temps sera-t-il montré sur le front de l'unité. En utilisant la clé «EN HAUT» ou «EN BAS» Sélectionnez une des options suivantes :

1. AM/PM - Temps standard (1-12 heures).
2. MIL-Temps militaire (0-24 heures).

IMPRESSION FMT=AM/PM - Sélectionne comment le temps sera -t-il imprimé sur la carte de temps. En utilisant la clé «EN HAUT» ou «EN BAS», Sélectionnez une des options suivantes :

1. AM/PM-Temps standard (3:30 P.M.).
2. MIL-Temps militaire (3:30PM = 15:30)
3. ATTAP-Temps militaire avec des minutes exprimées en centièmes d'heure (p.e. 3 :30 PM = 15.50)
4. 24H.1- Temps avec des minutes exprime fonte en dixièmes d'une heures.

IMPRESSION DIR=DROIT- Utilisez la clé «EN HAUT» ou «EN BAS» pour sélectionner l'impression sur le côté droit de la carte de temps ou le côté gauche (presque toutes les cartes de temps aux E.U. s'utilisent sur le côté droit).

FMT=TEMPS DE LA DATE- Utilisez la clé «EN HAUT» ou «EN BAS» pour sélectionner quel format Vous pouze imprimer sur la carte de temps.

1. TEMPS DE LA DATE-Imprime la date et le temps courants.
2. DATE YR TEMPS--Imprime la date, an et le temps courants (petite fonte).
3. DATE YR APPD- Imprime date, an et le message APPD (apprové).
4. DATE YR FAXD- Imprime date, an et le message FAXD (faxé).
5. DATE YR- Imprime date courante, an et message d'archive (archive)
6. DATE YR- Imprime date courante, an et message DANS
7. DATE YR - Imprime date courante, an et message HORS
8. DATE YR- Imprime date courante, an et message PAYE
9. DATE YR- Imprime date courante, an et message RCVD (reçu)
10. DATE YR- Imprime date courante, an et message ENVOYE
11. DATE YR- Imprime date courante, an et message ORIG (original)
12. DATE YR- Imprime date courante, an et message ANNULE
13. DATE YR- Imprime date courante, an et message UTILISE
14. DATE YR- Imprime date courante, an et message CPLD (completé)

ARRANGEMENT DE L'HEURE - Arrange l'heure courante du jour utilisant la clé « En- Haut ou En- Bas »

ARRANGEMENT DES MINUTES - Arrange l'heure courante de la minute utilisant la clé « En- Haut ou En- Bas »

COMMENT RÉSoudRE DES PROBLEMES

REMONTAGE PRINCIPAL - Ce procédé annulera la mémoire entière du temps de l'horloge et réarrangera le programme au début original de fabrication. Ce procédé devrait être utilisé uniquement si l'horloge se comporte tout à fait de façon erratique. On fait le montage principal en déconnectant l'unité et ensuite en la reconnectcantant tandis que l'on presse sur le bouton de programmation central (le bouton UP). Pressez le bouton central jusqu'à ce que l'indicateur du front soit visible. Tous les temps, le montage et les dates de la liste de paiement se placeront d'accord avec les défauts originaux de fabrique.

Note: Si le ruban n'est pas complètement place sur la tête d'impression, l'impression réalisante montrera des caractères incomplets. Si le cartouche du ruban ne s'encastre pas complètement dans le support, l'impression réalisante sera chaque fois plus faible.

L'ECRAN MONTRE Jan 1 12 :01 AM - Ceci se montre quand l'énergie a été perdue pour plus que 30 jours. Pour corriger, réarranger le temps suivant ces étapes.

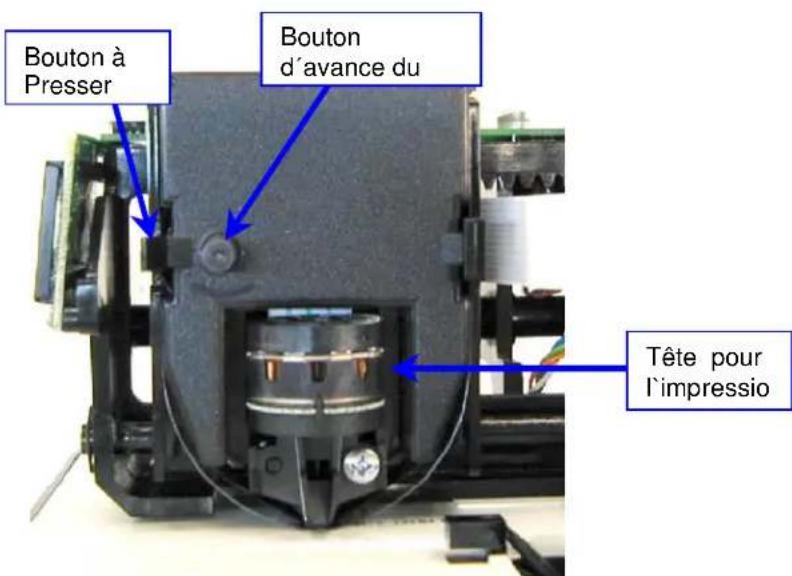

CHANGEMENT DU RUBAN D'IMPRESSION

1. Déconnectez l'horloge et enlevez le couvert en utilisant la clé qui accompagne l'unité.

2. Tourner l'horloge sur son cote de sorte que le ruban soit au-dessus.

3. Remuer le support du cartouche du ruban manuellement à gauche vers l'écran.
4. Pressez doucement sur le bouton à presser, hors du cartouche du ruban et enlevez le cartouche du ruban.
5. Introduisez le cartouche neuf du ruban dans le support en même temps que Vous tournez le bouton d'avance du ruban. Assurez -Vous que le ruban et le protecteur clair en plastique coulissant complètement sur la tête d'impression.
6. Remettez et fermez le couvert. Testez l'unité pour une installation correcte introduisant une carte dans le système.

INTERROGATIONS FREQUENTES

Est-ce que j'ai besoin de Cartes de Temps spéciales?

Les Cartes de Temps PTI 35100-10 ont ete conques pour utiliser avec le 3500 / 3700HD / 3000HD quand on utilise, des périodes de paiement, ou Vous pouvez utiliser votre enregistrreur de temps pour dater et imprimer le temps sur d'autres documents.

Qu'est-ce que ATTAP veut dire?

ATTAP est l'acronyme utilisé par le gouvernement des États Unis qui déscrit comment le temps se considère-t-il, en utilisant centièmes d'heure, p.e.(une-heure et le quart égale 1.25 heures).

Si Vous avez besoin d'aide additionnelle, contactez notre département du service technique : 1-888-479-7264.

APPROVISIONNEMENT ET ACCESSOIRES OPTIONNELLES

Les approvisionnements et accessoires optionnelles pour le Pyramid M-3500 / 3700HD / 3000HD sont disponibles chez la majorité de magasins d'articles pour des bureaux ou appelant Technologies Pyramid, appel gratuite 1-888-479-7264.

Numéro de la Pièce	Description
4000R2 2 paquets de ruban
4000R6 6 paquets de ruban
35100-10D Paquet de 500 Cartes de Temps d'un Seul Côté
35100-10DDS Paquet de 500 Cartes de Temps de Deux Côtés
35100-10M Paquet de 1000 Cartes de Temps d'un Seul Côté
35100-10MDS Paquet de 1000 Cartes de Temps de Deux Côtés
400-3 Support de Poche de 25 Cartes de Temps

Garantie Limitée de « Hardware «

Viete Horloge de temps Pyramid vient avec une garantie Limitée de « Hardware ». Si le Service au Client ne peut pas résoudre votre problème par téléphone, nous replaccerons l'unité gratuiment. Technologies Pyramid, LLC garantie cet équipement à l'usage original contre le matériel défectueux ou exécution pour une période d'un an depuis la date d'achat. La responsabilité du fabricant sous cette garantie est limitée à la réparation ou au remplacement de la piece ou pieces défectueuses. Le fabricant se reserve le droit de déterminer si les pieces ont manqué à cause du matériel défectueux ou exécution ou d'autres causes. L'erreur causée par accident, alération, mauvais usage ou emballage propre de l'unité returnée, n'est pas couverte par cette garantie. N'importe quel réparation de l'opération autre que par Pyramid annule la garantie. Les usagers d'autres pays hors des E. U .devrions contacter le Distributeur où l'unité a été achetée. Les droits sous cette garantie sont limités à l'usage original et ne peuvent pas être transferts aux usagers subséquents. Protégez votre équipement en investissant dans une garantie étendue. Appelez Pyramid Aujourd'hui.

Renvois

Les renvois d'un équipement non-defectieux peut être faite dans 30 jours de la date d'achat pour un plein remboursement après inspection. Les renvois d'un équipement non-defectieux faites après 30 jours, mais dans 60 jours de l'embarquement seront acceptées après inspection et sont sujet à un tarif de restockage de 15% . Les renvois après 60 jours ne seront pas acceptés.

Conditions opératives

Température OC a 50C, (3F a 122F)

Humidité10 a 95% RH, non condensable

Défaut d'énergie

Réserve de la batterie des données et du temps pour 30 jours

Vie de la batterie (conque pour une durée supérieure à 10 ans).

Calendrier

Année bissextile automatique et heures d'été. Jusqu'à 2099

Exactitude de l'horloge

Moins de 30 secondes/an

Certifications

UL et CUL

Montage

Montage sur le bureau ou sur un mur.

PYRAMID

MODELL 3500 / 3700HD / 3000HD
