ZDT 431 - Lave-vaisselle INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 13 couverts, classe énergétique A+
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, y compris Eco, Intensif, Rapide
Niveau sonore	49 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, nettoyage du bras gicleur
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 43 kg, garantie 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - ZDT 431 INDESIT

Pourquoi mon lave-vaisselle INDESIT ZDT 431 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Mon lave-vaisselle INDESIT ZDT 431 ne lave pas correctement. Que faire ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris. Assurez-vous également d'utiliser le bon dosage de détergent et de remplir correctement le réservoir de sel.

Pourquoi mon lave-vaisselle INDESIT ZDT 431 fait-il du bruit ?

Des bruits peuvent être causés par des objets mal placés dans le lave-vaisselle ou par des bras gicleurs qui touchent la vaisselle. Vérifiez la disposition de la vaisselle et assurez-vous qu'aucun objet ne bloque les bras gicleurs.

Mon lave-vaisselle INDESIT ZDT 431 ne vidange pas l'eau. Que faire ?

Vérifiez le filtre et le tuyau de vidange pour vous assurer qu'il n'y a pas de blocages. Assurez-vous également que le tuyau de vidange est correctement installé et n'est pas plié.

Comment puis-je éliminer les odeurs désagréables de mon lave-vaisselle INDESIT ZDT 431 ?

Nettoyez le filtre et les bras gicleurs régulièrement. Vous pouvez également faire fonctionner un cycle à vide avec du vinaigre blanc pour éliminer les odeurs.

Le voyant de sel est allumé sur mon INDESIT ZDT 431, que dois-je faire ?

Cela indique que le réservoir de sel est vide. Remplissez le réservoir de sel régénérant conforme aux instructions du manuel d'utilisation.

Comment réinitialiser mon lave-vaisselle INDESIT ZDT 431 ?

Pour réinitialiser, appuyez sur le bouton de démarrage/arrêt pendant environ 3 secondes. Cela remettra à zéro le programme en cours.

Que faire si mon lave-vaisselle INDESIT ZDT 431 affiche un code d'erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Cela peut indiquer un problème technique qui nécessitera peut-être l'intervention d'un technicien.

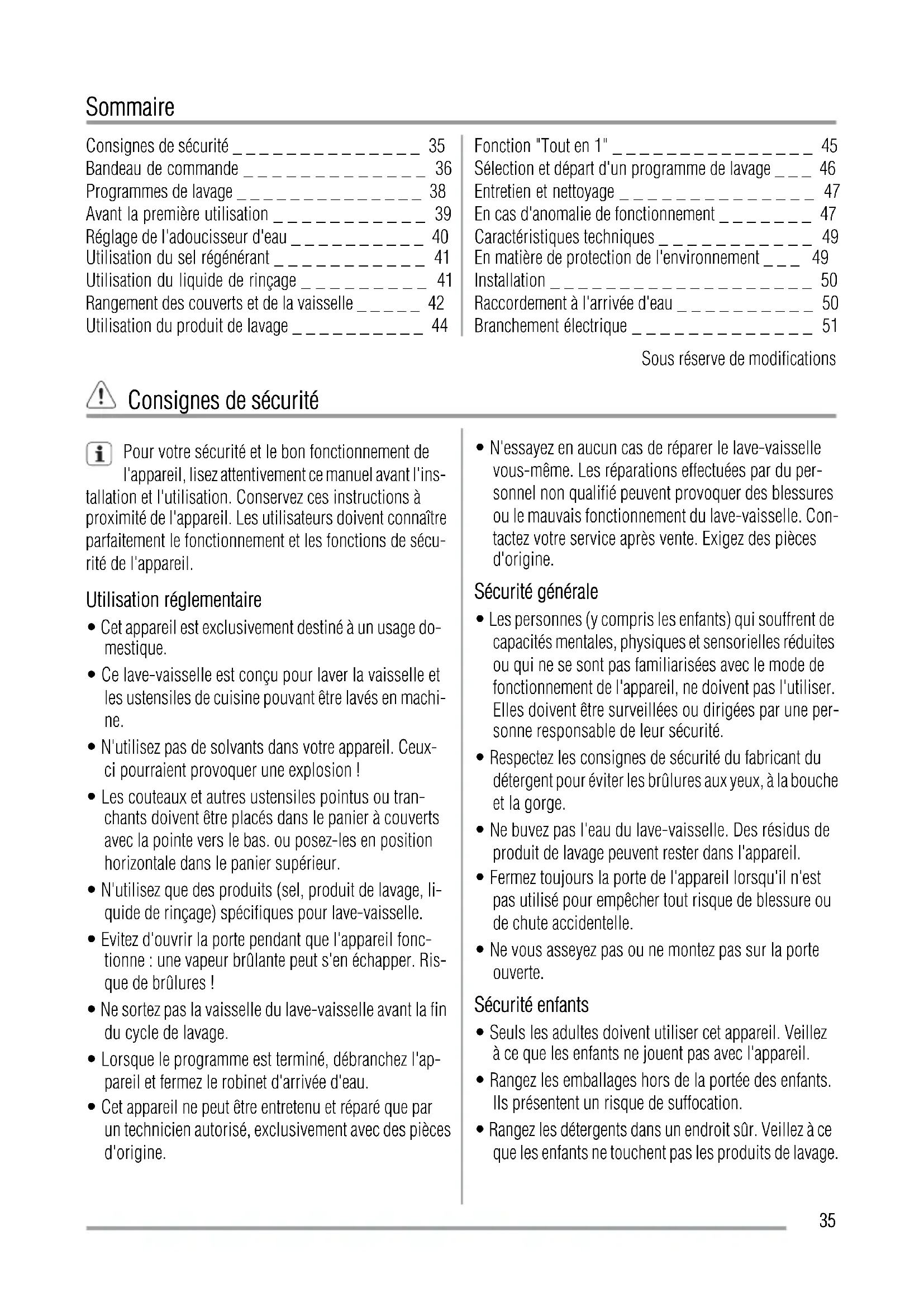

MODE D'EMPLOI ZDT 431 INDESIT

Consignes de sécurité 35

Bandeau de commande 36

Programmes de lavage 38

Avant la première utilisation 39

Réglage de l'adoucisseur d'eau 40

Utilisation du sel regénérant 41

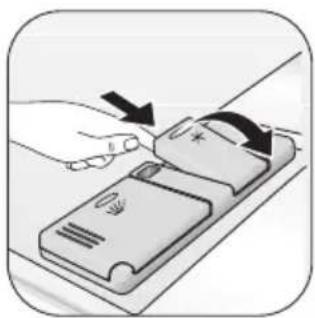

Utilisation du liquide de rinceage 41

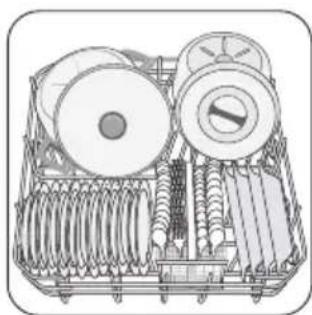

Rangement des couverts et de la vaiselle 42

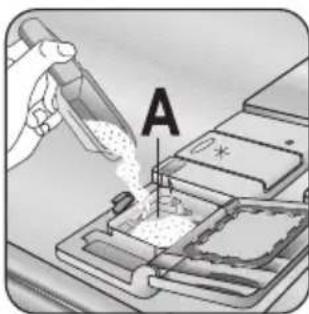

Utilisation du produit de lavage 44

Fonction "Tout en 1" 45

Sélection et départ d'un programme de lavage 46

Entretien et nettoyage 47

En cas d'anomalie de fonctionnement 47

Caracteristiques techniques 49

En matière de protection de l'environnement 49

Installation 50

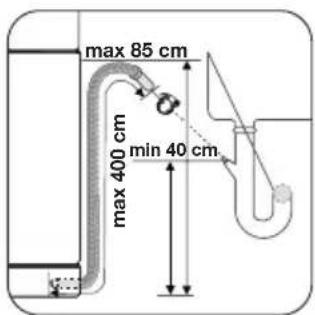

Raccordement à l'arrivée d'eau 50

Branchementélectrique 51

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentionivement ce manuel avant l'inssallation et l'utilisation.Conservez ces instructions a proximate de I'appareil.Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de securite de I'appareil.

Utilisation réglementaire

• Cet apparéil est exclusivement destiné à un usage domestique.
• Ce lave-vaisse est conçu pour laver la vaisse et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre apparéil. Ceux-ci poursaient provoquer une explosion!

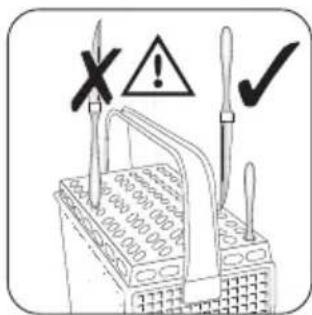

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontal dans le panier supérieur.
• N'utilise que des produits (sel, produit de lavage, li-quide de rincage) spécifiques pour lave-vaisse.
• Evitez d'ouvrir la portependant que l'appareil fonctionne: une vapeur brûlante peut s'en échapper. Risque de brûlures!
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'applié et fermez le robinet d'arrivée d'eau.

• Cet apparéil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• N'essayez enaucun cas de réparer le lave-vaiselle vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaiselle. Contactez votre service après vente. Exigez des pieces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisse. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet apparéil. Veillez à ce que les enfants ne jouent pas avec l' apparéil.
• Rangez les emballages hors de la portée des enfants.
  Ilsprésent un risque de suffocation.

• Rangez les détergents dans un endroit sur. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laisses pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas eté endommagé pendant le transport. Ne branchez pas un apparéil endommagé Si nécessaire, contactez le fournisseur.
• Deballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifies ni les specifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

-si le cable secteur ou les tuyaux d'eau sont endom-mages,
- si le bandeau de commande, le plan de travail ou la plinthe sont endommages, si vous pouvez acceder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne peut pas dans les cots de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements riques et le raccordement de I'eau.

Bandeau de commande

1 Touche Marche/Arrêt
2 Affichage numérique
3 Touches de selection des programmes
4 Touche "Tout en 1"
5 Touche Départ différé
6 /oyants
7 Touches de fonction

Voyants
1)	Levoyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".Levoyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le replissage du réservoir de sel.
2)	Levoyant s'allume lorsque le distributeur de liquide de rincege doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rincege".
3)	Levoyant s'allume dès que le programme de lavage est terminé.

1) Levoyant est eteint pendant le déroulement du programme.

Touche Départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre " Sélection et départ d'un programme de lavage".

Affichage numérique

L'affichage indique :

• Niveau de durée sur lequel est régle l'adoucisseur d'eau.
• Activation/désactivation du distributeur de liquide de rincege (seulément si la fonction "Tout en 1" est activée).
• Chiffre correspondant au programme de lavage sélectionné.
• Temps restant (approximatif) avant la fin du programme.
• Fin du programme de lavage.
• Décompte du département.
• Codes d'anomalie de l'appareil.
• Activation/désactivation des signaux sonores.

Touche "Tout en 1"

Appuyez sur cette touche pour activer/désactiver la fonction "Tout en 1". Reportez-vous au chapitre "Fonction Tout en 1".

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".

• Activer/désactiver les signaux sonores. Reportez-vous au paragraphe "Signaux sonores".

• Activer/désactiver le distributeur de liquide de rincege lorsque la fonction "Tout en 1" est activée. Reportez-vous au chapitre "Fonction Tout en 1".

Signaux sonores

Un signal sonore retentit :

• À la fin d'un programme de lavage.
  Lors du reglage de I'adoucisseur d'eau.
• En cas d'anomalie de fonctionnement.

L'activation des signaux sonores est reglee en usine.

Pour désactiver les signaux sonores, précédez comme suit :

1. Mettez l'appareil en fonctionnement.
2. Contrôlez que l'appareil est en mode Programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Relâchez les touches de fonction A et B.

5. Appuyez sur la touche de fonction C.

6. Les voyants des touches de fonction A et B s'éteignent.

7. Levoyant de la touche de fonction C clignote.
   -L'affichage numérique indique le réglage.

0b

1b

Signaux sonores désactivés

Signaux sonores activés

Les signaux sonores sont désactivés.

1. Appuyez à nouveau sur la touche de fonction C.

2. Le nouveau réglage apparait sur l'affichage numérique.

Les signaux sonores sont desactives.

1. Mettez l'appareil à l'arrêt pour mémoriser l'opération.
   Pour activer les signaux sonores, précédez comme suit :
2. Appliquez la procEDURE décrite ci-dessus jusqu'à ce que le réglage souhaïte apparaissé sur l'affichage numérique.

Mode Programming

L'appareil se trouve en mode programmation lorsque : .

• Levoyant de selection des programmes est allumé.
• Deux lignes horizontales apparaissent sur l'affichage numérique (- - ).

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.
• Activer/désactiver les signaux sonores.
• Activer/désactiver le distributeur de liquide de rincege. Si :
  Levoyant de selection des programmes est allumé.
• L'affichage numérique que indique la durée du programme (en minutes).

pour revenir au mode programmation, annulez le programme. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Programmes de lavage

Programmes de lavage

Programme	Degré de salissure	Type de vaiselle	Description du programme
¶	Tous Charge partielle (à com- plétér dans la journée).	1 rinceage à froid (pour éviter que les restes d'aliments ne collent). Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.
©	Très sale Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rinceages intermédiairesRinceage finalSéchage
A 1)	Tous Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinceages intermédiairesRinceage finalSéchage
=◎2)	Moyennement ou légèrement sale	Vaiselle et couverts Lavage principal à 65°C Rinceage final
°3)	Moyennement sale Vaisselle et couverts Préavage		Lavage principal à 50°C1 rinceage intermédiaireRinceage finalSéchage
♀	Moyennement ou légèrement sale	Vaiselle et verres fragiles Lavage principal à 45°C1 rinceage intermédiaireRinceage finalSéchage
≈	Ce programme réchauffe les assiettes avant le service ou supprime la poussière des plats qui ne sont pas utilisés depuis un certain temps.		1 rince à chaud

1) Au cours du programme "Auto", le degré de salissure de la vaiselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaiselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal.
2) Programme de lavage quotidien parfait pour un lave-vaisselle partièlement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisse et les couverts du dîner et du petit déjeuner.
3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée (en minutes) 1)	Énergie (en kWh) Eau (en litres)
☆	12 0,1 4
◎	80-90 1,6-1,8 22-24
A	90-140 1,1-1,8 12-23
-◎	30 0,9 9
☆°	150-160 1,0-1,1 13-15
♀	60-70 0,8-0,9 14-15
≈	30 0,8 4

1) L'affichage numérique indique la durée du programme.

i Ces valeurs changent en fonction de la pression et de la temperture de I'eau, des variations dans l'alimentation electrique et de la quantite de vaisselle.

Avant la première utilisation

Appliquez la procEDURE pas a pas en vous reportant aux instructions suivantes :

1. Reglez l'adoucisseur d'eau en fonction du degré de durée de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinceage.

4. Rangez les couverts et la vaisse dans le lave-vaisse.

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Versez le produit de lavage dans le compartment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La durete de I'eau est mesurée par échelles équivalentes :

dH allemand.
-°TH français.
- mmol/l (millimole par litre - unité internationale de la durée de l'eau).

• Clarke.

Ajustez l'adoucisseur en fonction de la durée de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de durée de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la durée dé le'eau
°dH	°TH	mmol/l	degrés Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Ne pas approvisionner en Sel regenerant.

Réglez manuellement etlectroniquement l'adou-cisseur d'eau.

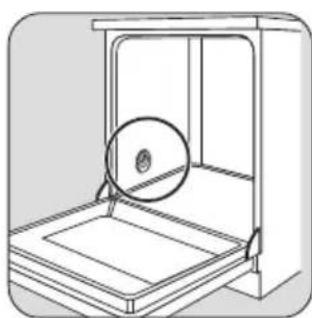

Réglage manuel

L'adoucisseur est regle d'usine sur 2.

1

2

Réglez le sélecteur sur la position 1 ou 2.

Réglage électronique

Le lave-vaisse est regle d'usine sur 5.

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couver en mode programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

6. Les voyants des touches de fonction B et C s'éteignent.
   Levoyantde la touche de fonctionAcontinue de clignoter.

7. L'affichage numérique indique le niveau actuel.
8. Un signal sonore retentit.

Exemple: l'affichage numérique indique 5 si-gnaux sonores intermittents retentissent = niveau 5.
6. Chaque pression de la touche de fonction A déterminé le passage au niveau suivant.

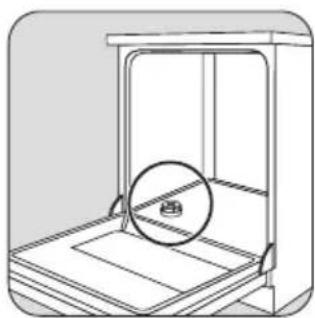

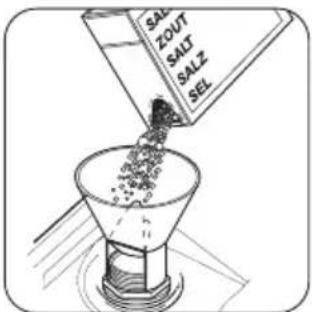

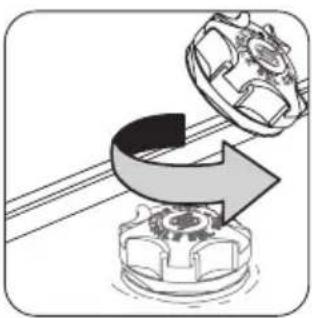

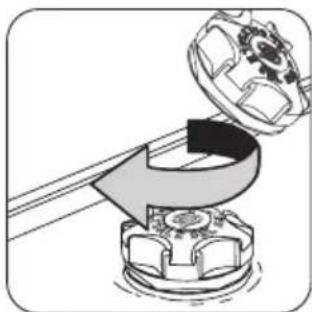

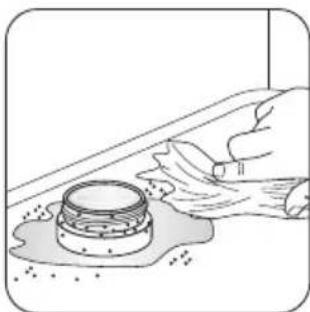

Utilisation du sel régissant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

1

2

3

4

Versez 1 litre d'eau à l'intérieur du réservoir à sel (cette opération est nécessaire uniquement lorsque vous replissez le réservoir pour la première fois).

1. Appuyez sur la touche Marche/Arrêt pourémoriser l'opération.

5

6

Il est normal que I'eau déborde du réservoir au moment où vous le replisssez de sel.
Assurez-vous qu'il n'y a pas de Sel à l'extérieur du compartment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percher le réservoir. Approvisionnez en Sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel repandu.

Quand vous reglezlectroniquement I'adoucisseur sur le niveau 1,levoyant Sel ne reste pas allumé.

Utilisation du liquide de rinceage

Attention Utilisez exclusivement des liquides de rincege de marque, speciaux pour lave-vaisselle.

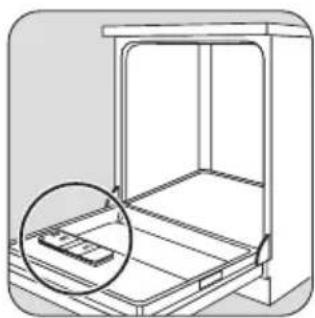

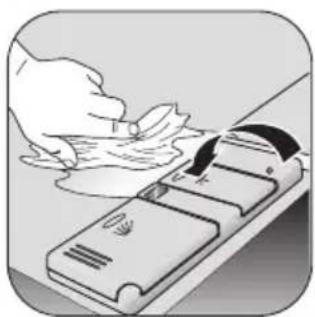

Pour replir le compartment de liquide de rincege, procedez comme suit:

2

1

3
4

Attention Ne remplissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un produit de lavage liquide). L'appareil risque d'être endommaged.

Régler la dose de liquide de rinceage

Le liquide de rincege est regle en usine sur la position 4. Pour augmenter ou diminuier le dosage, referez-vous au chapitre « Que faire si... »

Rangement des couverts et de la vaiselle

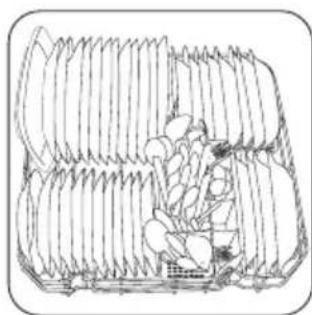

Conseils utiles

Attention Ce lave-vaiselle est concu pour laver la vaisse et les ustensiles de cuisine pouvant etre laves en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisse, veillez à :
  — Enlever tous les restes d'aliments.
  — Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.
  Lorsque you chargez la vaiselle et les couverts :
• Chargez les articles creux tels que tasses, verres et casseroles, etc. en les returnant.
• Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.
• Assurez-vous que la vaisse et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.
  Assurez-vous que les couverts et la vaisselle ne recouvent pas d'autres ustensiles.
  —Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

• Placez les petites pieces dans le panier à couverts.

• La vaisse en plastique et les poèles en matière antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchéés aussi bien que les articles en porcelainne et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puisent se returner.

Attention Assurez-vous que la vaissele et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.
Avertissement Fermez toujours la porte après avoir charge ou décharge l'appareil. Une porte ouverte est source de danger.

1

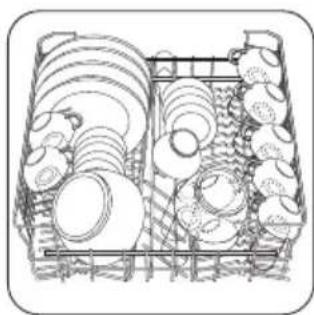

Placez les plats de service et les grands couvercles le long du bord du panier inférieur.

2

3

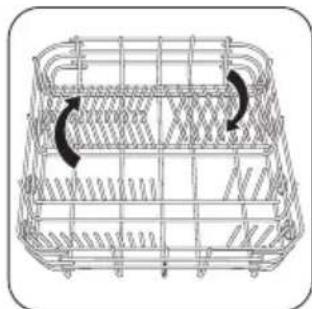

Abaisssez les rangiées d'ergots du panier inférieur pour pouvoir charger les grands plats, casseroles, poëles et saladiers.

1

2

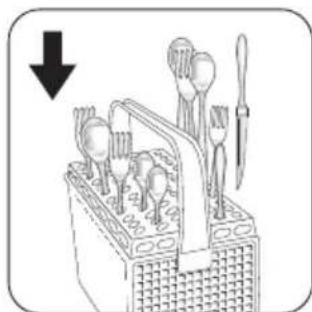

Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

1

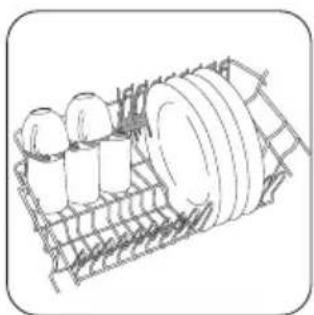

Placez les ustensiles dans l'appareil de façon a ce que I'eau puisse acceder a toutes les surfaces.

2

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

i Les assiettes ne doivent pas etre placees dans les trois premieres sections situées a I'avant du panier. Verifiez que les assiettes sont inclinées vers I'avant.

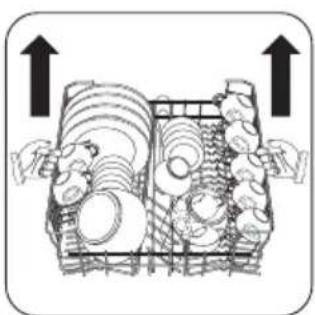

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaiselle dans le panier	supéri-eur	le panier infé-rieur.
Position haute 20	cm 31 cm
Position basse 24	cm 27 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtes jusqu'à ce que le mécanisme s'enclenché et que le panier soit stable.

1

Pour régler le panier supérieur vers le bas, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtes.
3. Tenez le mecanisme et laissez-le retomber lentement.

Attention

• Ne soulevez ou n'abaissez jamais le panier d'un seul côte uniquement.

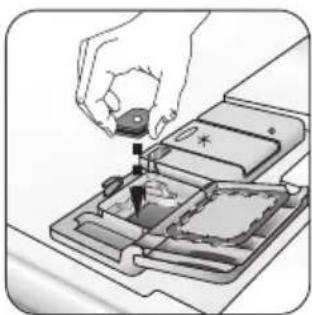

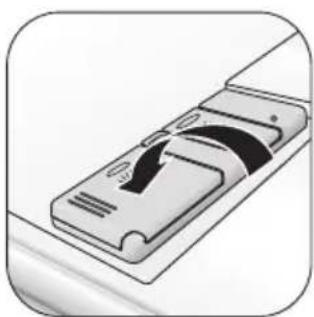

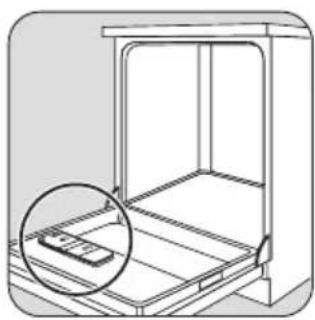

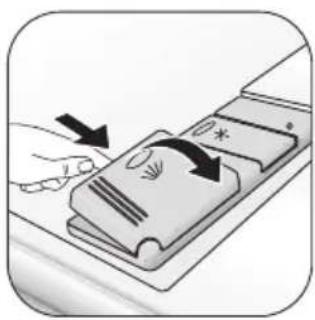

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement concus pour une utilisation au lave-vaiselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage stric

tement nécessaire, vous contribuerez à la protection de l'environnement.

2

1

4

3

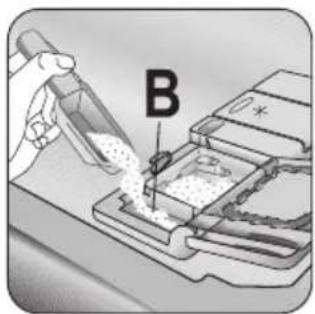

Verse le produit de lavage dans le distributeur (A) avec dédTergent.

Si vous seLECTIONnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartment (B).

• Si le panier est en position haute, ne placez pas detasses sur les supports pour tasses.

5
6

i Le produit de lavage se dissout avec une rapidite qui differe selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille.

Ces produits combinent les fonctions de produit de lavage, de produit de rincege et de sel regenerant. Ils peuvent également contenir d'autres substances.

Vérifiez que ces produits sont appropriés au degré de durée de l'eau d'alimentation. Consultez les consignes du fabricant.

Dés que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour les programmes de lavage suivants.

Lorsque cette fonction "Tout en 1" est selectionnée, l'alimentation en liquide de rincege et en Sel à partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rincege sont également désactivés.

L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez ou désactiver la fonction "Tout en 1" avant le départ du programme de lavage.

Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclore cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactive la fonction "Tout en 1".

Dans ce cas, vous devrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1":

• Appuyez sur la touche "Tout en 1". Levoyant de la fonction "Tout en 1" s'allume.
  Pour désactiver la fonction "Tout en 1":
• Appuyez sur la touche "Tout en 1". Levoyant de la fonction "Tout en 1" s'esteint.
  i Procedez de la maniere suivante si les résultats de sechage ne sont pas satisfaisants:
• Remplissez le distributeur de liquide de rinceage.
• Activez le distributeur de liquide de rinceage.
• Reglez le dosage du liquide de rinceage sur 2.
• L'activation/la désactivation du distributeur de liquide de rincege est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rincege :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couver en mode programmation.

3. Appuyez et maintenez appuyées les touches B et C.

4. Les voyants des touches de fonction A, B et C clignotent.

5. Relâchez les touches de fonction B et C.

6. Appuyez sur la touche de fonction B.

7. Les voyants des touches de fonction A et C s'éteignent.

8. Levoyant de la touche de fonction B clignote.
   -L'affichage numérique indique le réglage.

0 d	Distributeur de liquide de rincege désactivé
1 d	Distributeur de liquide de rincege activé

1. Appuyez à nouveau sur la touche de fonction B.
2. Le nouveau réglage apparait sur l'affichage numérique.
3. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

i Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à Sel et le distributeur de li- quide de rinceage.
3. Reglez la position maximale du degré de durée de l'eau
4. Faites un lavage sans vaisselle.
5. Réglez ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
6. Reglez le dosage du liquide de rinceage.

i Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couver en mode programmation.
3. Appuyez sur l'une des deux touches de selection des programmes à plusieurs reprises jusqu'à ce que le chiffre correspondant au programme souhaité apparaisse sur l'affichage numérique. Reportez-vous au chapitre "Programmes de lavage".

4. Fermez la porte.

5. Le programme de lavage démarre.

i Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme

Réglage et démarrage d'un programme de lavage avec départ différé

1. Appuyez sur la touche Marche/Arret.
2. Sélectionnez un programme de lavage.
3. Appuyez sur la touche Départ différé jusqu'à ce que le nombre d'heures correspondant au départ différé souhaité s'affiche.

4. Fermez la porte.

5. Le décompte du départ différé demarre automatiquement.

6. Le décompte s'effectue d'heure en heures.
7. Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend la où il a été interrompu.

Annulation du départ différé

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que deux lignes horizontales apparaissent sur l'affichage numérique (- - )

2. L'annulation d'un départ différé implique également l'annulation du programme de lavage.

3. Sélectionnez un autre programme de lavage.
   Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.
   Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

Le programme s'arrête.
Fermez la porte.
- Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que deux lignes horizontales apparaissent sur l'affichage numérique (- - )
2. Relâchéz les touches de fonction B et C pour annuler le programme de lavage.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arret.
2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez selectionner un nouveau programme de lavage.

Fin d'un programme de lavage

L'appareil s'arrête automatiquement.
- Les signaux sonores de fin de programme retentissent.

1. Ouvrez la porte.

-L'affichage numérique indique 0.
Levant Fin s'allume.

1. Mettez l'appareil à l'arret.
2. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laisser la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisse refroidisse avant de la retirer de l'appareil. La vaisse encore chaude est sensible aux chocs.

Déchéancement du lave-vaisse

• Déchargez d'abord le panier inférieur, puis le panier supérieur.

• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisse.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

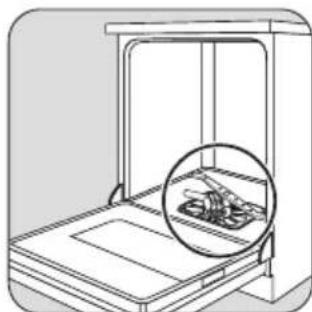

Nettoyage des filtres

Important N'utilisez pas l'appareil sans les filtres.
Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

1

2

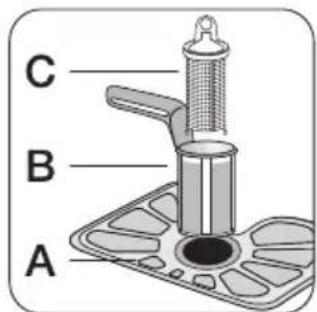

Nettoyez soigneusement les filtres A, B et C sous I'eau courante.

3

4

Pour retarder les filtres B et C, tournez la poignée d'environ 1 / 4 de tour dans le sens contraire des aigUILles d'une montre.

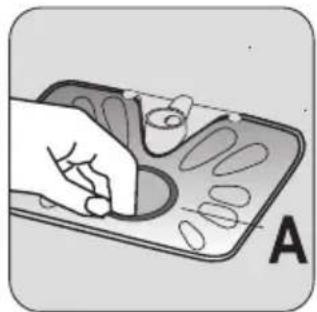

Retirez le filtré plat A du fond de l'appareil.

5

Réinstallé le filtré plat A au fond de l'appareil. Veillez à ce qu'il soit bien installe sous les deux rails D.

6

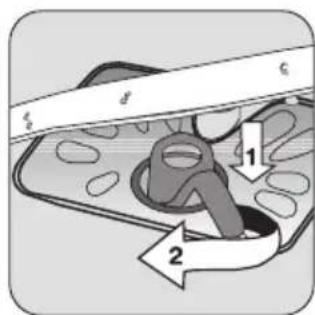

Installez le système de filtre. Pour verrouiller le système de filtre, tournez la poignee dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se verrouille.

Important Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutrés. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylene etc.)

Précautions en cas de gel

Attention N'installez pas l'appareil dans une piece ou la température descend au-dessous de 0^ . Le cant n'est pas responsable des dommages encourus se du gel.

Si cela est impossible, videz l'appareil et fermez la porte.
Débranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et

peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-venture. Si l'anomalie persiste, contactez le Service après-venture.

Attention Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggerons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
• un signal sonore intermittent est émis • L'affichage numérique indique,10 Le lave-vaisselle n'est pas approvisionné en eau	• Le robinet d'acciviée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'acciviée d'eau. • Le robinet d'acciviée d'eau est fermé. Ouvrez le robinet d'acciviée d'eau. • Le filtre situé dans le tuyau d'acciviée d'eau est bouché. Nettoyez le filtre. • Le tuyau d'acciviée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
• un signal sonore intermittent est émis • L'affichage numérique indique,20 Le lave-vaisselle ne vidange pas	• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier. • Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
• un signal sonore intermittent est émis • L'affichage numérique indique,30 Le système de sécurité anti-debordement s'est déclenché	• Fermez le robinet d'acciviée d'eau et contactez le ServiceAprès-vente.
Le programme ne démarre pas • La porte	de l'appareil n'est pas fermée. Fermez la porte. • La prise du cable d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur. • Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible. • La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiate-ment.

Après avoir effectué ces contrôle, mettez l'appareil en fonctionnement. Le programme reprend la où il a été interrompu. Si l'anomalie se produit, contactez le Service Après-vente.

Les informations suivantes sont nécessaires pour une aide rapidé et adaptée :

• Modèle (Mod.)

• Référence produit (PNC)

• Numéro de série (S.N.)

Vous trouvrez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modele : ....

Référence du produit : ....

Numéro de série : ....

Les résultats de lavage ne sont pas satisfaisants.
La vaisselle n'est pas propre.	• Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure. • Les paniers sont mal charges et l'eau n'atteint pas toutes les surfaces. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • Vous avez utilisé trop peu de produit de lavage ou avez oublie d'approvisionner le distributeur de produit de lavage.
Des dépôts de tartre sontopsis sur la vaisselle.	• Le réservoir de sel régéranger est vide. • Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du réservoir de sel régéranger n'a pas été visse correctement.
La vaisselle est mouillée et terne.	• Vous n'avez pas utilisé de liquide de rinceage. • Le distributeur de liquide de rinceage est vide.
Les verres et la vaisselle préten tent des rayures, des taches blanches ou un film bleuâtre.	• Réduisez le dosage du liquide de rinceage.
Des gouttes d'eau ont séché sur les verres et la vaisselle.	• Augmentez le dosage du liquide de rinceage. • Il se peut que le produit de lavage soit en cause.

Caracteristiques techniques

Dimensions Largeur	Hauteur Profondeur	59,6 cm 81,8 -87,8 cm 55,5 cm
Branchement électrique - Tension - Puisance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation Minimum	0,05 MPa (0,5 bars)
	Maximum	0,8 MPa (8 bars)
Capacité 12 couverts

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique). En procedant a la mise au rebut de I'appareil dans les regles de l'art, nous preservons I'environnement et notre sécurité, s'assurant ainsi que les dechets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avons effectué l'achat. Tous les matérieliaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles > PE < , > PS < , etc. Veuillez jeter les matérieliaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

! Avertissement Le fabricant decline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.
• Coupe le cable d'alimentation et la prise et mettez-les au rebut.

Installation

Avertissement Avant toute intervention sur le lavevaisselle, il est nécessaire de débrancher l'appareil.

Important Respectez les instructions fournies lors de :

• La mise en place de la machine.
• L'installation du panneau de façade.
  Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximé d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du cable d'alimentation, aucune autre ouverture de ventilation du lave-vais-selle n'est requise.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60^ ) ou d'eau froide.

Si l'eau chaude est produit à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaiques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas des tuyaux provenant d'anciens apparèils.

La pression de l'eau doit se situer dans les limites indiques (reportez-vous au chapitre "Caracteristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le cable d'alimentation ne soient ni entortillés, ni plies, ni écrasés.

Fixation

Veillez à ce que l'objet sous lequel l'appareil est logé soit correctement fixé à une structure fixe ( éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

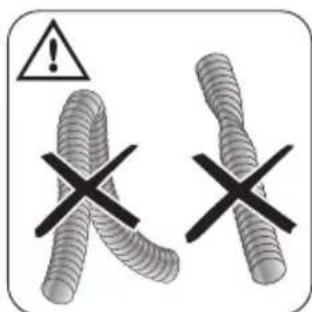

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroule, écrase ou enchevêtre.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoin. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites pouler l'eau pendant quelques minutes avant de cher le tuyau d'accuee d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un cable et une soupape de sutureté. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sutureté interrupt l'écoulement de l'eau.

Avertissement Tension dangereuse

Faites attention au moment d'instructor le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de suture est endommagé, débranchez immédiatement le cable d'alimentation électrique de la prise murale.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du service après vente.

Tuyau de vidange

Raccordez le tuyau de vida nge au robinet de I'evier.

Branchement électrique

Avertissement Le fabricant ne peut etre tenu responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions. Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondant à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs.

3

4

Le diamètre interieur ne doit pas etre inférieur au diametre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention Vérifiez l'étanchéité des raccords.

N'utilisez pas des multiprises, des adaptateurs ou des
rallonges. Ils presentent un risque d'incendie.
Ne remplacez pas le cable secteur vous-meme. Contactez
le service après-vente de votre magasin vendeur.
Assurez-vous que la prise est accessible après
I'installation.
Ne tirez pas sur le cable secteur pour débrancher
I'appareil. Tirez always sur la prise.

Inhalt

La senal acustica peut sonar:

Numero de série : ....

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.zanussi.be
