PFK 724X - Lave-vaisselle HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Hotpoint
Modèle	PFK 724X
Dimensions (L x H x P)	59.5 x 82 x 57 cm
Capacité	14 couverts standard
Pression d'alimentation en eau	0,05 - 1 MPa (0,5 - 10 bar)
Tension d'alimentation	230 V (voir plaque signalétique)
Puissance totale absorbée	Environ 2000 W (voir plaque signalétique)
Programmes de lavage	Auto Super Lavage, Auto Normal, Quotidien, Trempage, Eco, Rapide, Verres
Options disponibles	Good Night, Départ différé (1-24h), Demi-charge (panier supérieur), Pastilles Multifonction
Réglage dureté de l'eau	5 niveaux (de 0°f à >90°f)
Réservoir à sel	Capacité environ 1 kg
Réservoir liquide de rinçage	Avec réglage de dosage (6 positions)
Bras de lavage	2 bras démontables (supérieur et inférieur)
Système de filtration	3 filtres (cylindrique, gobelet, inox) nettoyables
Sécurité anti-fuite	Dispositif de coupure d'eau en cas d'anomalie
Ruban anti-condensation	Inclus pour installation encastrée
Classe énergétique	Non spécifié (programme Eco conforme norme EN-50242)
Niveau sonore	Non spécifié
Poids net	Non spécifié

FOIRE AUX QUESTIONS - PFK 724X HOTPOINT

Comment installer le lave-vaisselle PFK 724X ?

Placez l'appareil sur un sol plat et rigide, compensez les irrégularités en réglant les pieds avant. Raccordez le tuyau d'arrivée d'eau à un robinet 3/4 gaz (eau froide ou chaude max 60°C) et le tuyau d'évacuation à une conduite d'au moins 4 cm de diamètre placée entre 40 et 80 cm du sol. Branchez sur une prise avec mise à la terre.

Comment régler la dureté de l'eau ?

Éteignez l'appareil, ouvrez la porte, tournez le bouton SELECTION PROGRAMME sur le 1er puis 5ème programme (répétez deux fois), puis rallumez. L'écran affiche le niveau actuel. Tournez le bouton pour sélectionner le niveau adapté selon votre dureté (1 à 5). Consultez le tableau de dureté dans la notice pour connaître votre niveau.

Quels produits utiliser dans le lave-vaisselle ?

Utilisez exclusivement des produits spéciaux lave-vaisselle : poudre, liquide ou pastilles. Ne jamais utiliser de produit vaisselle à la main. Pour un bon résultat, remplissez le réservoir de sel régénérant (environ 1 kg) et le réservoir de liquide de rinçage. En cas de pastilles multifonction, activez l'option correspondante.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la fiche est bien branchée, la porte bien fermée (poussez jusqu'au clic). Éteignez puis rallumez l'appareil après une minute. Assurez-vous que le robinet d'eau est ouvert. Si le problème persiste, consultez la section 'Anomalies et remèdes' de la notice.

Comment nettoyer les filtres du lave-vaisselle ?

Tournez le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir. Exercez une pression sur les ailettes du gobelet B pour le retirer. Dégagez le filtre inox A. Nettoyez-les à l'eau courante avec une brosse non métallique. Remontez en ordre inverse.

Quels programmes sont disponibles et comment les choisir ?

Les programmes incluent : Auto Super Lavage (vaisselle très sale), Auto Normal (usage quotidien), Quotidien (petite charge), Trempage (prélavage), Eco (économique, conforme norme), Rapide (peu sale, 25 min), Verres (fragiles). Sélectionnez selon le degré de salissure et le type de vaisselle.

Comment utiliser l'option Départ différé ?

Après avoir sélectionné le programme, appuyez sur la touche DÉPART DIFFÉRÉ pour définir un délai de 1 à 24 heures. Confirmez avec la touche Marche/Arrêt. Le compte à rebours démarre et le programme se lance automatiquement à l'heure choisie.

Que faire si la vaisselle n'est pas sèche en fin de cycle ?

Vérifiez que vous avez sélectionné un programme avec séchage (tous sauf Quotidien, Trempage, Rapide). Assurez-vous que le réservoir de liquide de rinçage est plein et que le dosage est suffisant (réglage sur 4-6 si traces de calcaire). La vaisselle en plastique ou antiadhésive sèche moins bien.

Comment entretenir le lave-vaisselle pour éviter les mauvaises odeurs ?

Laissez la porte entrouverte après chaque lavage. Nettoyez régulièrement les joints de porte et les bacs à produits avec une éponge humide. Nettoyez les bras de lavage et les filtres périodiquement. En cas d'absence prolongée, débranchez, fermez l'eau et laissez la porte ouverte.

Que faire en cas de code d'erreur A-6 (alarme robinet fermé) ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié. Éteignez l'appareil, ouvrez le robinet, attendez 20 secondes, puis rallumez et reprogrammez. Si le code A-7 apparaît, nettoyez le filtre d'entrée d'eau situé à la sortie du robinet.

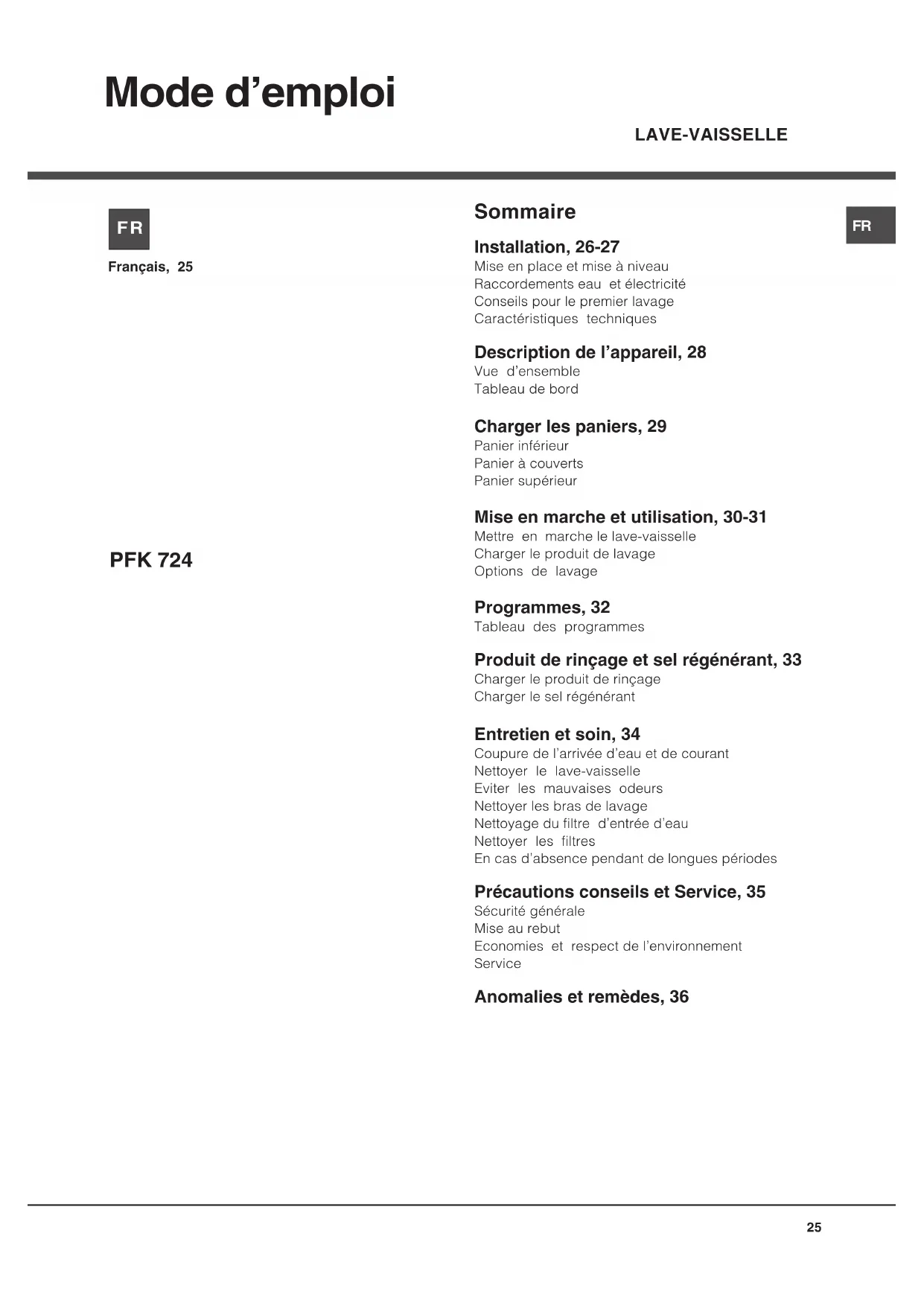

MODE D'EMPLOI PFK 724X HOTPOINT

Mise en place et mise à niveau, Raccordements eau et électricité, Conseils pour le premier lavage, Caractéristiques techniques

Description de l'appareil, 28

Vue d'ensemble, Tableau de bord

Charger les paniers, 29

Panier inférieur, Panier à couverts, Panier supérieur

PFK 724

Mise en marche et utilisation, 30-31

Mettre en marche le lave-vaisselle, Charger le produit de lavage, Options de lavage

Programmes, 32

Tableau des programmes

Produit de rinçage et sel régénérant, 33

Charger le produit de rinçage, Charger le sel régénérant

Entretien et soin, 34

Coupure de l'arrivée d'eau et de courant, Nettoyer le lave-vaisselle, Éviter les mauvaises odeurs, Nettoyer les bras de lavage, Nettoyage du filtre d'entrée d'eau, Nettoyer les filtres, En cas d'absence pendant de longues périodes

Précautions, conseils et service, 35

Sécurité générale, mise au rebut, économies et respect de l'environnement, service

Anomalies et remèdes, 36

FR

Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il accompagne bien l'appareil. Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil. En cas de déménagement, transporter l'appareil verticalement ; si besoin est, l'incliner sur le dos. Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d'hôtels, de motels ou autres locaux de type résidentiel ; - chambres d'hôtes.

Mise en place et mise à niveau

1. Déballer l'appareil et s'assurer qu'il n'a pas été endommagé pendant le transport. S'il est abîmé, ne pas le raccorder et contacter le revendeur.
2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu (voir feuille de montage).
3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de vibrations, bruits et déplacements. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (Consulter la notice d'instructions encastré jointe à la documentation.)

Raccordements eau et électricité

L'adaptation des installations électriques et les travaux de plomberie de l'installation doivent être effectués par du personnel qualifié. Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble d'alimentation électrique. Utiliser des tuyaux neufs pour effectuer le raccordement de l'appareil au réseau de distribution de l'eau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux d'amenée et d'évacuation de l'eau et le câble d'alimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Raccord du tuyau d'amenée de l'eau

• À une prise d'eau froide : bien visser le tuyau d'amenée à un robinet à embout fileté 3/4 gaz ; avant de visser, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés qui pourraient engorger l'appareil.
• À une prise d'eau chaude : en cas d'installation de chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de l'eau chaude de réseau ne dépassant pas 60 °C.

Visser le tuyau au robinet en procédant comme pour la prise d'eau froide.

Si la longueur du tuyau d'amenée ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance). La pression de l'eau doit être comprise entre les valeurs reportées dans le tableau des caractéristiques techniques (voir ci-contre). Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

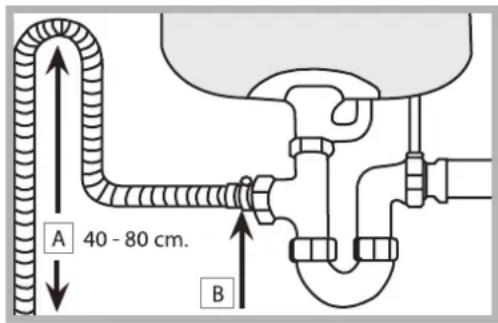

Raccordement du tuyau d'évacuation de l'eau : raccorder le tuyau d'évacuation, sans le plier, à une conduite d'évacuation ayant au moins 4 cm de diamètre.

Le tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle (A).

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle :

• est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont équipés d'un dispositif de sécurité supplémentaire New Acqua Stop* qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amenée de l'eau.

Il ne faut en aucun cas couper le tuyau d'amenée de l'eau car il contient des parties sous tension.

• Présent uniquement sur certains modèles.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise dispose de mise à la terre et est conforme aux normes ;
• la prise est bien apte à supporter la puissance maximale de l'appareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave-vaisselle).
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); n'utiliser ni rallonges ni prises multiples.

Après installation de l'appareil, le câble d'alimentation électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni trop écrasé. Afin d'éviter tout danger, faire changer le cordon d'alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance) Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l'installation terminée et tout de suite avant le premier lavage, remplir complètement d'eau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l'eau déborde. Sélectionner le degré de dureté de l'eau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant SEL* s'éteint.

Le manque de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élément chauffant.

Caracteristiques techniques
Dimensions	largeur 59.5 cmhauteur 82 cmprofondeur 57 cm
Capacité 14 couverts standard
Pression eud'alimentation	0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensiond'alimentation	Voir étiquette des caractéristiques
Puissance totaleabsorbée	Voir étiquette des caractéristiques
Fusible	Voir étiquette des caractéristiques
CEPCNO 77AOK77	Cet apparil est conforme auxDirectives Communautairessuivantes:- 2006/95/EC (Basse Tension)-2004/108/EC (CompatibleElectromagnétique)- 2005/32/EC (Comm. Reg.1275/2008) (Ecodesign)-97/17/EC (Etiquetage)- 2002/96/EC (DEEE)

• Présent uniquement sur certains modèles.

Description de

l'appareil

FR

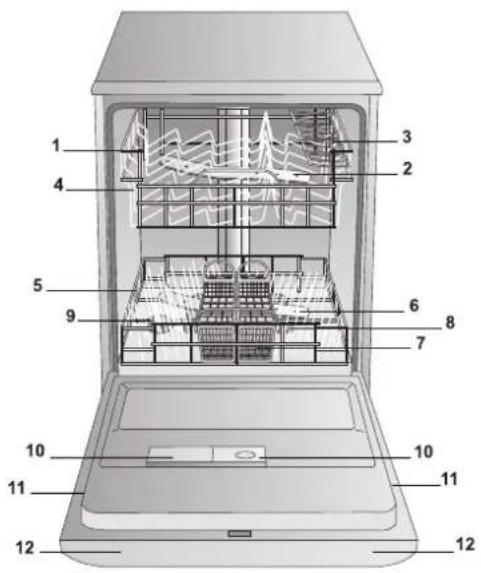

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur
3. Clayettes rabattables
4. Réglage hauteur du panier
5. Panier inférieur
6. Bras de lavage inférieur
7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de finçage
11. Plaque signalétique
12. Tableau de bord ***

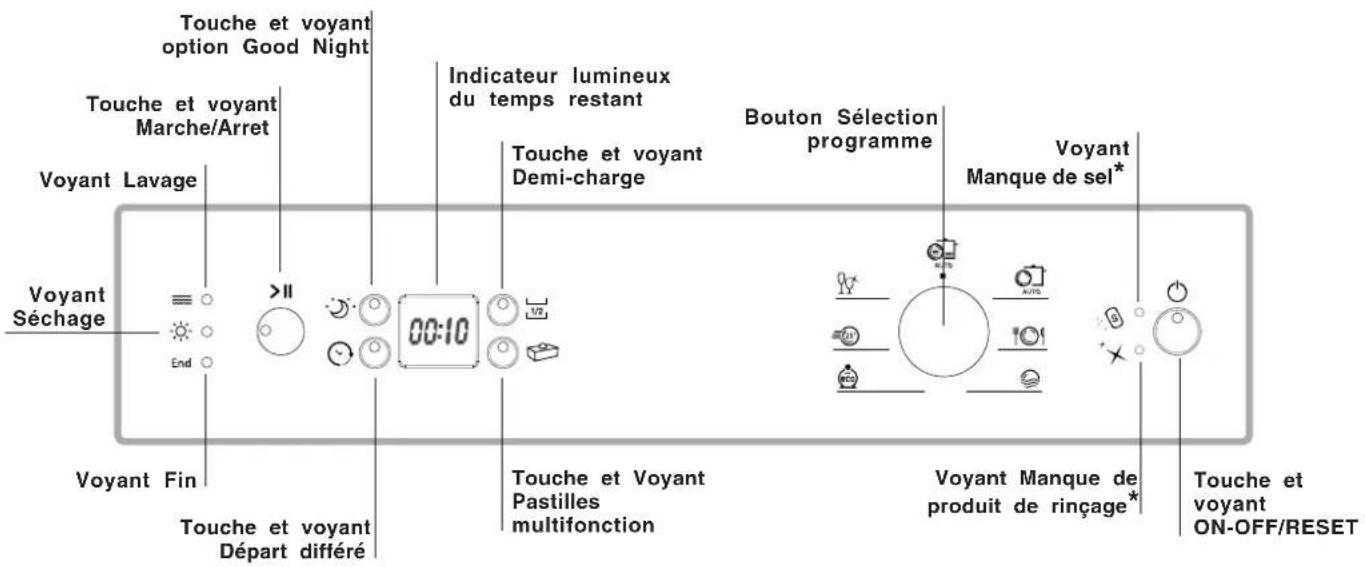

Tableau de bord

*** Uniquement pour modèles tout intégrables.

• Présent uniquement sur certains modèles.

Le nombre et les types de programmes et des options, variant selon le modèle de lave-vaisselle.

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes. Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

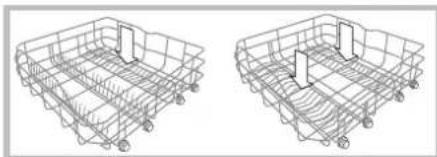

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc., selon les exemples de chargement. Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles, sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables* qui peuvent être

placés à la verticale pour ranger des assiettes ou à l'horizontale pour ranger des casseroles et des saladiers.

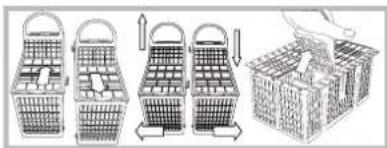

Panier à couverts

Le panier à couverts peut varier selon le modèle de lave-vaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Le panier séparable se détache en deux parties, solution pratique en cas de lavage d'une demi-charge (si cette option

est prévue pour le modèle de lave-vaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

• Ils sont équipés tous deux de rabats coulissants qui permettent de bien ranger les couverts.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

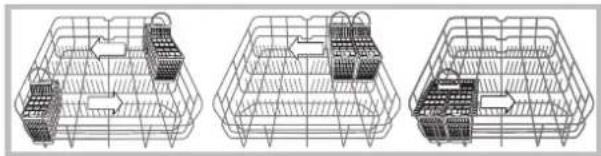

Exemples de rangement dans le panier à couverts

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les exemples de chargement.

Tasses et tasses à café, couteaux longs et pointus, couverts de service : les placer sur les étagères rabattables*.

Etagères rabattables à inclinaison variable

L'inclinaison permet de gagner de la place dans le panier supérieur, de ranger des verres à pied de longueur différente et d'améliorer les performances de séchage.

Inclinaison A Inclinaison B Inclinaison C

• Soulever l'étagère rabattable, la faire glisser légèrement et la placer selon l'inclinaison désirée.

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse :

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier d'un seul côté.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusqu'à ce que les roues avant entrent elles aussi et refermer les butées (voir figure).

Si le panier est équipé de poignées Espace double* (voir figure), sortir le panier du haut en fin de course, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas ; laisser retomber le panier sans le lâcher.

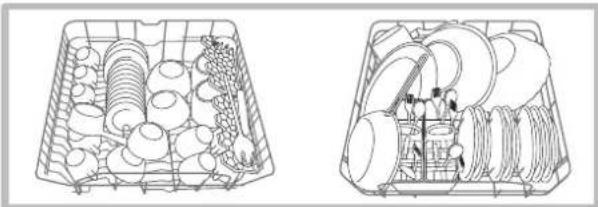

Exemples de chargement du panier supérieur / inférieur

Vaisselle n'allant pas au lave-vaisselle

• Objets en bois, avec des manches en bois ou en corne ou ayant des parties collées.
• Objets en aluminium, cuivre, laiton ou étain. Vaisselle en plastique thermorésistant.
• Porcelaines anciennes ou peintes à la main.
• Argenterie ancienne. Les pièces d'argenterie non ancienne peuvent par contre être lavées avec un programme délicat après s'être assuré qu'elles ne touchent pas à d'autres métaux.

Nous conseillons d'utiliser de la vaisselle lavable au lave-vaisselle.

• Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrir l'arrivée d'eau.
2. Appuyer sur la touche ON-OFF : un bip court retentit, tous les voyants et l'afficheur s'allument pendant quelques secondes.
3. Ouvrir la porte et doser le produit de lavage (voir plus bas).
4. Charger les paniers (voir Charger les paniers) et fermer la porte.
5. Pour sélectionner le programme souhaité, tourner le bouton de SÉLECTION PROGRAMME dans le sens des aiguilles d'une montre : amener le repère en face du symbole ou du numéro du programme. Le voyant de la touche MARCHE/PAUSE flashe.
6. Sélectionner les options de lavage (voir ci-contre).
7. Appuyer sur la touche MARCHE pour démarrer, le voyant cesse de flasher (lumière fixe). Le voyant correspondant au lavage s'allume pour signaler le démarrage du programme et le temps de lavage restant s'affiche.
8. À la fin du programme, la touche FIN s'allume (lumière fixe). Éteindre l'appareil par pression sur la touche ON-OFF, fermer le robinet de l'eau et débrancher la fiche de la prise de courant.
9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation.

PROGRAMMES AUTO : grâce à un capteur spécial, ce modèle de lave-vaisselle peut évaluer le degré de salissure et sélectionner le lavage le plus efficace et le plus économique. La durée des programmes automatiques peut varier du fait de l'intervention du capteur.

Modifier un programme en cours

En cas d'erreur de sélection d'un programme, il est possible de le modifier, à condition qu'il vienne tout juste de démarrer : pour changer un cycle de lavage en cours, éteindre puis rallumer l'appareil par une pression prolongée sur la touche ON/OFF, sélectionner ensuite le nouveau programme et les options désirées.

Introduire de la vaisselle en cours de lavage

Appuyer sur la touche Marche/Pause (la touche se met à clignoter). Ouvrir la porte en faisant attention à la vapeur chaude qui s'échappe et introduire la vaisselle. Appuyer sur la touche Marche/Pause (lumière fixe) : le cycle repart après un bip prolongé.

Appuyer sur la touche Marche/Pause pour mettre l'appareil en pause, le programme et le départ différé éventuellement sélectionné sont stoppés.

Pendant cette phase, aucun changement de programme n'est possible.

Interruptions accidentelles

En cas d'ouverture de la porte en cours de lavage ou de coupure de courant, le programme s'arrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas moins et pollue l'environnement.

N'utiliser que du produit de lavage spécial lave-vaisselle. À NE PAS UTILISER de produits pour laver la vaisselle à la main. Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION. Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A : Produit de lavage

bac B : Produit de prélavage

1. Appuyer sur la touche D pour ouvrir le couvercle C.
2. Pour doser le produit de lavage, se reporter au Tableau des programmes :
3. en poudre : bacs A et B.
4. pastilles : si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le

couvercle ; s'il en prévoit 2, mettre la deuxième dans le fond de la cuve.

1. Éliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu'au déclic.

Options de lavage*

La sélection, la modification ou l'annulation des OPTIONS n'est possible qu'après avoir choisi le programme de lavage et avant d'appuyer sur la touche Marche/Pause.

Seules les options compatibles avec le programme choisi peuvent être sélectionnées. Si une option n'est pas compatible avec le programme sélectionné (voir tableau des programmes), la LED correspondante clignote 3 fois de suite et 2 bips courts retentissent.

En cas de sélection d'une option incompatible avec une option précédemment sélectionnée, celle-ci clignote 3 fois de suite, 3 bips retentissent puis elle s'éteint, tandis que la dernière sélection effectuée reste allumée.

Pour désactiver une option sélectionnée par erreur, appuyer à nouveau sur la touche correspondante.

Option Good Night

Cette option permet un fonctionnement encore plus silencieux en prolongeant la durée des programmes, idéale car elle permet de profiter du tarif électricité nocturne.

Après avoir sélectionné le programme, appuyer sur la touche Option Good Night ; l'allumage du voyant et un bip court annoncent que la sélection a eu lieu.

Pour désélectionner cette option, appuyer à nouveau sur la même touche.

A L'Options Good Night n'est pas compatible avec l'options DEMI-CHARGE.

Départ différé

Possibilité de différer le départ du programme de 1 à 24 heures:

1. Après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : le voyant correspondant s'allume. Sélectionner à l'aide de la même touche à quel moment on peut faire démarrer le cycle de lavage (de 1 à 24 heures).
2. Confirmer son choix à l'aide de la touche Marche/Arrêt pour faire partir le compte à rebours, le délai d'attente sélectionné se met à clignoter et la touche Marche/Arrêt arrête de flasher (lumière en fixe).
3. À l'expiration du délai d'attente, un bip prolongé retentit, le voyant du DÉPART DIFFÉRÉ s'éteint et le programme démarre. Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche DÉPART DIFFÉRÉ jusqu'à affichage de OFF.

Aucune sélection de Départ différé n'est plus possible en cours de cycle.

Demi-charge dans le panier supérieur

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant s'allume et le lavage n'est lancé que dans le panier supérieur.

Penser à ne ranger la vaisselle que dans le panier supérieur et à réduire de moitié la quantité de produit de lavage. Mieux vaut utiliser un produit de lavage en poudre. Cette option n'est pas utilisable avec les programmes : Rapide.

Pastilles Multifonction

Cette option permet d'optimiser le résultat de lavage et de séchage. En cas d'utilisation de pastilles multifonction, appuyer sur la touche PASTILLES MULTIFONCTION, le voyant correspondant s'allume. L'option "Pastilles Multifonction" prolonge la durée du programme. L'option pastilles multifonction reste mémorisée lors des allumages suivants de l'appareil à moins qu'elle n'ait été désactivée. L'utilisation de pastilles n'est conseillée qu'en présence de l'option PASTILLES MULTIFONCTION. Cette option est déconseillée pour les programmes qui ne prévoient pas l'utilisation de pastilles multifonction (voir tableau des options).

Tableau Options	A	B	C	D
	Départ différé	Demi-charge	Pastilles Multifonction	Good Night
Auto Super Lavage	Oui	Oui	Oui	Non
Auto Normal	Oui	Oui	Oui	Oui
Quotidien	Oui	Oui	Oui	Non
Trempage	Oui	Oui	Non	Non
Eco	Oui	Oui	Oui	Oui
Rapide	Oui	Non	Oui	Non
Verres	Oui	Oui	Oui	Non

En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage. Le nombre et les types de programmes et des options varient selon le modèle de lave-vaisselle. Pour les OPTIONS, consulter le tableau Options à la page Mise en marche et Utilisation.

Indications sur le choix des programmes	Programme	Produit de lavage (A) = bac A (B) = bac B			Programmes prévoyant le séchage	Options	Durée du programme(tolerance ±10%Hrs. Min
		Poudre	Liquide	Pastilles
Vaissele et casseroles très sales (déconseilé pour la vaissele fragile)	AUTOSuper Lavage	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C	2:25'
Vaissele et casseroles normalement sales. Programme standard quotidien.	AUTONormal	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-D	1:50'
Vaissele du jour en quantité réduite.(4 couverts + 1 casserole + 1 poèle).	Quotidien	25 g (A)	25 ml (A)	1 (A)	Non	A-B-C	1:00'
Lavage préalable dans l'attente de compléter le chargement au repas suivant	Trempage	Non	Non	Non	Non	A - B	0:08'
Lavage ecologique à faible consommation d'électricité pour vaisselle et casseroles.	EcoEco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Oui	A-B-C-D	2:55'
Cycle économique et rapide pour vaisselle peu sale, tout de suite après l'usage.(2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poèle)	Rapide	25 g (A)	25 ml (A)	1 (A)	Non	A-C	0:25'
Cycle économique et rapide pour vaisselle fragile ne supportant pas les haute températures, tout de suite après l'usage.(verres à pied, panier supérieur + assiettes fragiles dan le panier inférieur).	Verres	35 g (A)	35 ml (A)	1 (A)	Oui	A-B-C	1:30'

Remarques :

Pour obtenir des performances optimales avec les programmes "Quotidien et Rapide", il est conseillé de respecter le nombre de couverts indiqué.

• Le programme Eco est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes, mais c'est aussi celui qui consomme le moins d'énergie et qui respecte le plus l'environnement.

Note pour les laboratoires d'essai : pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à :

[e-mail]

Pour simplifier le dosage du produit de lavage, prendre note que :

1 cuillère à soupe = 15 g de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 g de poudre = 5 ml de liquide environ

Produit de rinçage et sel régénérant

N'utiliser que des produits de lavage spéciaux pour lave-vaisselle.

Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage.

4 En cas d'utilisation d'un produit multifonction, pas besoin d'ajouter de produit de rinçage, mais nous conseillons par contre d'ajouter du sel, surtout en cas d'eau dure ou très dure. Se conformer aux instructions reportées sur l'emballage. 5 S'il n'y a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL * et PRODUIT DE RINÇAGE * restent allumés.

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l'eau de la surface et évite ainsi la formation de traces ou de taches.

Il faut remplir le réservoir à produit de rinçage :

• quand le voyant PRODUIT DE RINÇAGE* du bandeau s'allume ;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles d'une montre.
2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

Régler la dose de produit de rinçage.

Si le résultat du séchage n'est pas satisfaisant, le dosage du produit de rinçage peut être réglé. À l'aide d'un tournevis, agir sur le dispositif de réglage (F) et l'amener sur une des 6 positions au besoin (il est réglé en usine sur 4) :

• si la vaisselle présente des traces, l'amener sur des chiffres plus bas (1-3).
• s'il y a des gouttes d'eau ou des taches de calcaire, le régler sur des chiffres plus élevés (4-6).

Réglage de la dureté de l'eau.

Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.

• Éteindre l'appareil à l'aide de la touche ON/OFF et ouvrir la porte.
• Placer le bouton SÉLECTION PROGRAMME d'abord sur le

1er programme puis sur le 5e et ensuite à nouveau sur le 1er et à nouveau sur le 5e.

Mettre l'appareil sous tension à l'aide de la touche ON/OFF ; après un bref signal sonore, l'écran affiche le niveau de dureté de l'eau (l'adoucisseur est réglé en usine sur le niveau 3), et le voyant Marche/Pause clignote.

Tourner le bouton SELECTION PROGRAMME (à chaque programme son niveau de durée) et le placer en face du niveau choisi. L'écran affiche la valeur de durée de l'eau. (1-2-3-4-5* Voir tableau durée de l'eau).

Par ex.: durée du niveau 1 (affichage écran 1); durée du niveau 2 (affichage écran 2);

durée du niveau 3 (affichage écran 3); etc... jusqu'à 5* niveaux maximum.

Pour quitter cette fonction, attendre quelques secondes ou appuyer sur une touche des options* ou éteindre l'appareil à l'aide de la touche ON/OFF.

En cas d'utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de durée de l'eau
°dH °fH mmol/l niveau
0	6	0		10	0	1 1
6	11	11	20	1,1		2 2
12	17	21	30	2,1	3
17	34	31	60	3,1		6 4
34	50	61	90	6,1		9 5*
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles.

(°dH) = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, s'assurer que le réservoir à sel n'est jamais vide. Le sel régénérant élimine le calcaire présent dans l'eau et évite ainsi qu'il ne se dépose sur la vaisselle.

Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli :

• quand le flotteur vert * n'est plus visible à travers le couvercle du sel ;
• quand le voyant SEL* du bandeau s'allume ;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir* (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.
4. Enlever l'entonnoir*, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert)

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

4 En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

Coupure de l'arrivée d'eau et de courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Éviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliments qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de l'eau : il vaut mieux les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

le haut.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles d'une montre). Il faut remonter le bras gicleur supérieur, orifices orientés vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyage du filtre d'entrée d'eau

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.

Nettoyer périodiquement le filtre d'entrée de l'eau situé à la sortie du robinet. - Fermer le robinet de l'eau. - Dévisser l'extrémité du tuyau d'arrivée de l'eau, sortir le filtre et le laver soigneusement à l'eau courante. - Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

• Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit :
• Tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).
• Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);
• Dégager le filtre inox A. (fig. 3).
• Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig. 4).

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place. Cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
• Laisser la porte entrouverte. Au retour, effectuer un lavage à vide.
• Présent uniquement sur certains modèles.

Précautions, conseils et service

Cet appareil a été créé et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité ; il faut les lire attentivement.

Sécurité générale

• Cet électroménager n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés par un adulte pour éviter qu'ils ne jouent avec l'appareil. Cet appareil est conçu pour un usage de type non professionnel à l'intérieur d'une habitation.
• Cet appareil est destiné au lavage de vaisselle à usage domestique ; il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l'exposer à la pluie et aux orages.
• Ne pas toucher au lave-vaisselle pieds nus.
• Ne jamais tirer sur le câble pour débrancher la fiche de la prise de courant.
• Fermer le robinet de l'eau et débrancher la fiche de la prise de courant avant d'effectuer tous travaux de nettoyage et d'entretien.
• En cas de panne, n'essayer en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer.
• Ne jamais toucher à la résistance.
• Ne pas s'appuyer à la porte ouverte ou s'y asseoir : l'appareil pourrait basculer.
• Ne pas laisser la porte ouverte pour éviter de buter contre elle en risquant de se faire mal. Garder les produits de lavage et de rinçage hors de la portée des enfants.
• Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Équipements Électriques et Électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.

Économies et respect de l'environnement

Faire des économies d'eau et d'électricité

• Ne faire fonctionner le lave-vaisselle que lorsqu'il est plein. En attendant de le remplir, lancer le cycle de Trempage pour éviter les mauvaises odeurs (voir Programmes).

machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).

• Sélectionner un programme adapté au type de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :
• Pour de la vaisselle normalement sale, utilisez le programme Eco (économique), qui limite la quantité d'eau et d'électricité utilisée.
• pour une quantité réduite de vaisse, désir l'option Demi-charge* (voir Mise en marche et utilisation).
• Si le contrat de fourniture d'électricité prévoit des tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, l'utilisation de l'option Départ différé* (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages.

Il est vivement conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

• Il est vivement conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.
• Les enzymes développent une action particulièrement efficace à des températures avoisinant 50 °C. Les produits de lavage aux enzymes permettent donc de sélectionner des lavages à basses températures et d'obtenir les mêmes résultats qu'à une température de 65 °C.
• Pour bien doser le produit de lavage, il faut tenir compte des indications du fabricant, de la durée de l'eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l'équilibre de la nature.

Avant d'appeler le service d'assistance technique :

Avant d'appeler le service d'assistance technique :

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et/ou remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.

Ne jamais faire appel à des techniciens non agréés.

Communiquer :

• le type d'anomalie ;
• le modèle de l'appareil (Mod.) ;
• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies:	Causes / Solutions possibles:
Le lave-vaisse ne démarre pas ou n'obèit pas aux commandes	• Eteindre l'appareil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et préféctionner le programme. • La fiche n'est pas bien branchée dans la prise de courant. • La porte du lave-vaisse n'est pas bien fermée.
La porte ne ferme pas	• La serrure est enclenchée; pousser énergiquement sur la porte jusqu'àu"click".
Le lave-vaisse ne vidange pas.	• Le programme n'est pas encore terminé. • Le tuyau d'évacuation de l'eau est plie (voir Installation). • L'évacuation de l'évier est bouchée. • Le filtre est bouché par des déchets de nourriture.
Le lave-vaisse est bruyant.	• La vaisse s'entrechoque ou butte contre les bras de lavage. • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation).
La vaisse et les verres représentant des dépôts de calcaire ou une couche blanchâtre.	• Il manque du sel régérangerant ou son réglage n'est pas adapté à la durée de l'eau (voir Produit de rincege et sel). • Le couvercle du réservoir à sel n'est pas bien fermé. • Il n'y a plus de produit de rincege ou son dosage est insuffisant.
La vaisse et les verres représentant des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rincege est excessif.
La vaisse n'est pas sèche.	• Un programme sans séchage a été SéLECTIONné. • Il n'y a plus de produit de rincege ou son dosage est insuffisant (voir Produit de rincege et sel). • Le réglage du produit de rincege n'est pas approprié. • La vaisse est en matière antiadhésif ou en plastique.
La vaisse n'est pas propre.	• Les paniers sont trop charges (voir Charger les paniers). • La vaisse n'est pas bien rangée. • Les bras de lavage ne tournent pas librement. • Le programme de lavage n'est pas assez puissant (voir Programmes). • Excédent de mousse: le produit de lavage n'est pas bien dosé ou n'est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rincege n'est pas bien fermé. • Le filtre est sale ou bouché (voir Entretien et soin). • Il manque du sel régérangerant (voir Produit de rincege et sel).
Il n'y a pas d'acciviée d'eau - Alarme robinet fermé. (des bips courts retentissent*) (l'écran affiche le numéro A-6).	• Il y a une coupure d'eau. • Le tuyau d'acciviée de l'eau est plie (voir Installation). • Ouvrir le robinet, l'appareil se met en marche au bout de quelques minutes. • L'appareil s'est bloqué car vous n'avez pas donné suite aux bips d'advertissement. Eteindre l'apparil à l'aide de la touche ON/OFF, ouvrir le robinet et au bout de 20 secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l'appareil et le remettre en marche.
Alarme sur le tuyau d'acciviée de l'eau/Filtre arrivée eau bouché. (l'écran affiche le numéro A-7)	• Appuyer sur la touche ON/OFF pour éteindre l'appareil. Fermer le robinet de l'eau pour éviter tout risque d'inondation, débrancher la fiche de la prise de courant. S'assurer que le filtre d'acciviée de l'eau n'est pas bouché par des impuretés. (voir chapitre "Entretien et Soin")

• Présent uniquement sur certains modèles.

Couper l'arrivée d'eau et débrancher l'appareil.

Nettoyer le lave-vaisselle.

Couper l'arrivée d'eau et débrancher l'appareil.
