Producttype	Vaatwasser
Merk	Hotpoint
Model	PFK 724X
Afmetingen (B x H x D)	59.5 x 82 x 57 cm
Capaciteit	14 standaard couverts
Watertoevoerdruk	0,05 - 1 MPa (0,5 - 10 bar)
Voedingsspanning	230 V (zie typeplaatje)
Totaal opgenomen vermogen	Ongeveer 2000 W (zie typeplaatje)
Wasprogramma's	Auto Super Wassen, Auto Normaal, Dagelijks, Inweken, Eco, Snel, Glazen
Beschikbare opties	Good Night, Uitgestelde start (1-24u), Halve lading (bovenkorf), Multifunctionele tabletten
Waterhardheid instelling	5 niveaus (van 0°f tot >90°f)
Zoutreservoir	Capaciteit ongeveer 1 kg
Spoelglansmiddelreservoir	Met doseringsinstelling (6 standen)
Spoelarmen	2 demontabele armen (boven en onder)
Filteringssysteem	3 filters (cilindrisch, bekervormig, roestvrij staal) reinigbaar
Lekbeveiliging	Waterstop bij storing
Anti-condensatieband	Inbegrepen voor inbouwinstallatie
Energieklasse	Niet gespecificeerd (Eco-programma conform EN-50242)
Geluidsniveau	Niet gespecificeerd
Netto gewicht	Niet gespecificeerd

Veelgestelde vragen - PFK 724X HOTPOINT

Hoe installeer ik de vaatwasser PFK 724X?

Plaats het apparaat op een vlakke en stevige vloer, compenseer oneffenheden door de voorpoten af te stellen. Sluit de watertoevoerslang aan op een 3/4 gas kraan (koud of warm water max 60°C) en de afvoerslang op een leiding met een diameter van minstens 4 cm, geplaatst tussen 40 en 80 cm van de vloer. Sluit aan op een geaard stopcontact.

Hoe stel ik de waterhardheid in?

Zet het apparaat uit, open de deur, draai de PROGRAMMAKEUZE knop naar het 1e en dan 5e programma (herhaal twee keer), en zet het weer aan. Het scherm toont het huidige niveau. Draai de knop om het juiste niveau te selecteren op basis van uw hardheid (1 tot 5). Raadpleeg de hardheidstabel in de handleiding om uw niveau te bepalen.

Welke producten moet ik in de vaatwasser gebruiken?

Gebruik uitsluitend speciale vaatwasmiddelen: poeder, vloeibaar of tabletten. Gebruik nooit handafwasmiddel. Voor een goed resultaat vult u het zoutreservoir (ongeveer 1 kg) en het spoelglansmiddelreservoir. Gebruik u multifunctionele tabletten, activeer dan de bijbehorende optie.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de stekker goed is aangesloten, de deur goed gesloten is (duw tot u een klik hoort). Zet het apparaat uit en na een minuut weer aan. Zorg ervoor dat de waterkraan open is. Als het probleem aanhoudt, raadpleeg dan het hoofdstuk 'Storingen en oplossingen' in de handleiding.

Hoe reinig ik de filters van de vaatwasser?

Draai het cilindrische filter C tegen de klok in om het te verwijderen. Druk op de vleugels van het bekervormige filter B om het los te maken. Verwijder het roestvrijstalen filter A. Reinig ze onder stromend water met een niet-metalen borstel. Plaats ze terug in omgekeerde volgorde.

Welke programma's zijn beschikbaar en hoe kies ik ze?

De programma's omvatten: Auto Super Wassen (zeer vuile vaat), Auto Normaal (dagelijks gebruik), Dagelijks (kleine lading), Inweken (voorwas), Eco (zuinig, conform norm), Snel (weinig vuil, 25 min), Glazen (breekbaar). Kies op basis van de mate van vervuiling en het type vaat.

Hoe gebruik ik de optie Uitgestelde start?

Nadat u het programma hebt geselecteerd, drukt u op de toets UITGESTELDE START om een vertraging van 1 tot 24 uur in te stellen. Bevestig met de aan/uit-toets. De aftelling start en het programma start automatisch op het gekozen tijdstip.

Wat moet ik doen als de vaat aan het einde van de cyclus niet droog is?

Controleer of u een programma met drogen hebt geselecteerd (alle behalve Dagelijks, Inweken, Snel). Zorg ervoor dat het spoelglansmiddelreservoir vol is en de dosering voldoende is (instelling 4-6 bij kalkvlekken). Plastic of antiaanbak vaat droogt minder goed.

Hoe onderhoud ik de vaatwasser om slechte geuren te voorkomen?

Laat de deur na elke wasbeurt op een kier staan. Reinig regelmatig deurafdichtingen en de productbakjes met een vochtige spons. Reinig periodiek de spoelarmen en filters. Bij langdurige afwezigheid, haal de stekker eruit, sluit de waterkraan en laat de deur open.

Wat moet ik doen bij foutcode A-6 (alarm kraan dicht)?

Controleer of de waterkraan open is en de toevoerslang niet geknikt is. Zet het apparaat uit, open de kraan, wacht 20 seconden, zet hem weer aan en programmeer opnieuw. Als code A-7 verschijnt, reinig dan het waterinlaatfilter bij de uitgang van de kraan.

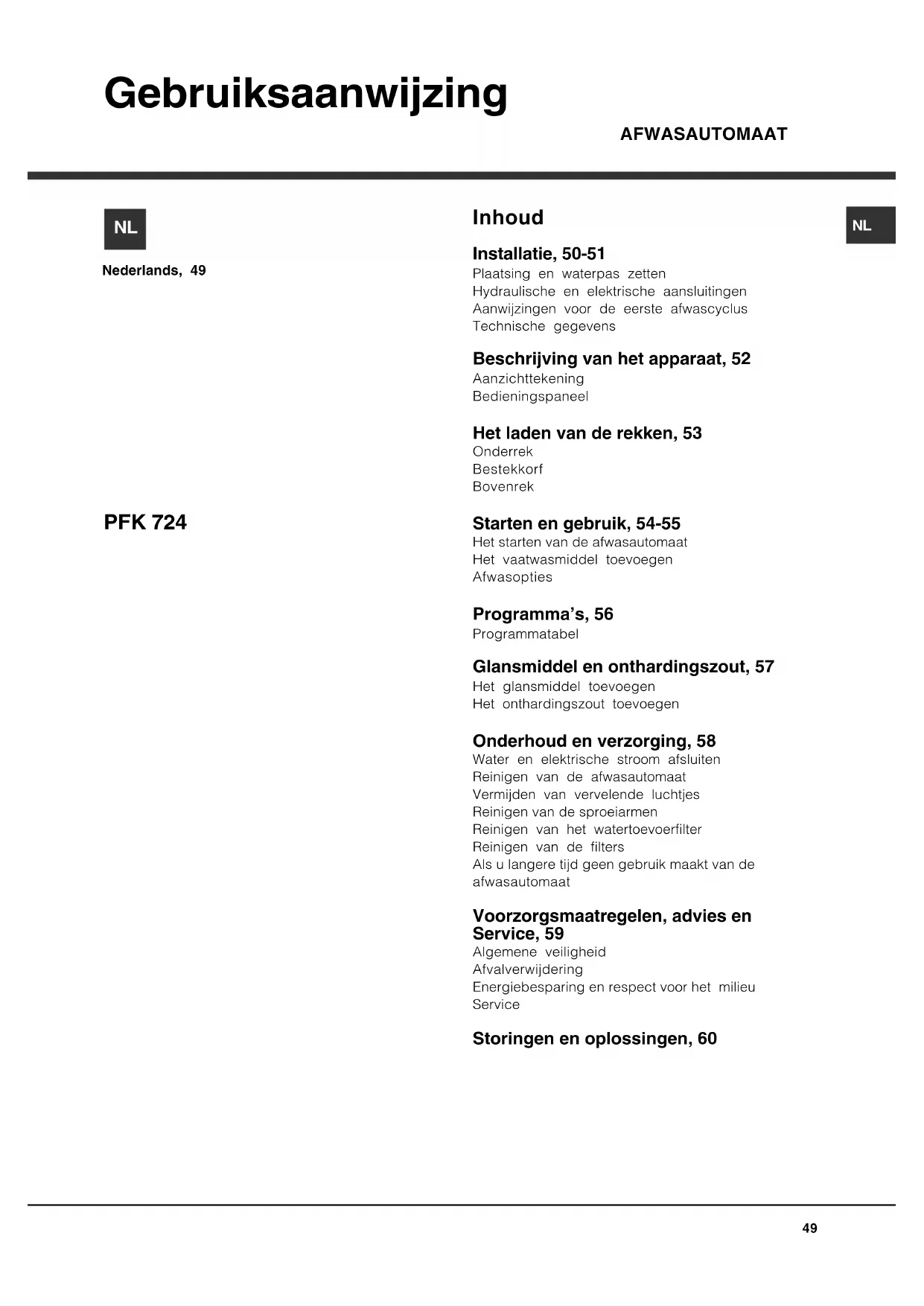

GEBRUIKSAANWIJZING PFK 724X HOTPOINT

Plaatsing en waterpas zetten

Hydraulische en elektrische aansluitingen

Aanwijzingen voor de eerste afwascyclus

Technische gegevens

Beschrijving van het apparaat, 52

Aanzichttekening

Bedieningspaneel

Het laden van de rekken, 53

Onderrek

Bestekkorf

Bovenrek

PFK 724

Starten en gebruik, 54-55

Het starten van de afwasautomaat

Het vaatwasmiddel toevoegen

Afwasopties

Programma's, 56

Programmatabel

Glansmiddel en onthardingszout, 57

Het glansmiddel toevoegen

Het onthardingszout toevoegen

Onderhoud en verzorging, 58

Water en elektrische stroom afsluiten

Reinigen van de afwasautomaat

Vermijden van vervelende luchtjes

Reinigen van de sproeiarmen

Reinigen van het watertoevoerfilter

Reinigen van de filters

Als u langere tijd geen gebruik maakt van de

afwasautomaat

Voorzorgsmaatregelen, advies en service, 59

Algemene veiligheid

Afvalverwijdering

Energiebesparing en respect voor het milieu

Service

Storingen en oplossingen, 60

NL

NL

Bewaar dit boekje zorgvuldig voor eventuele toekomstige raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren.

Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Als het apparaat verplaatst moet worden, moet u het verticaal houden; als dit niet mogelijk is, moet u het naar achteren kantelen.

Dit apparaat is ontworpen voor huiselijk gebruik of soortgelijke toepassingen, bijvoorbeeld:

• keukenblokken voor personeel in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• gebruik door klanten in hotels, motels en andere verblijfsmogelijkheden;
• bed and breakfast.

Plaatsing en waterpas zetten

1. Haal het apparaat UIT de verpakking en controleer dat het geen schade heeft geleden tijdens het transport. Als het apparaat beschadigd is, moet u het NIET aansluiten maar de dealer inschakelen.
2. De afwasautomaat moet met de zijkant of de achterkant tegen de aangrenzende kastjes of de wand worden geïnstalleerd. Dit apparaat kan ook onder het aanrecht worden ingebouwd * (zie Montageblad).
3. Plaats de afwasautomaat op een rechte en stevige vloer. Compenseer eventuele onregelmatigheden door de voorste stelvoetjes los- of vast te draaien, totdat het apparaat horizontaal staat. Een correcte nivellering geeft stabiliteit en voorkomt trillingen, geluiden en verplaatsingen. Om de hoogte van het achterste stelvoetje te regelen, moet u draaien aan de zeshoekige rode beslagring aan de onder-/voorzijde in het midden van de afwasautomaat. Gebruik hiervoor een zeshoekige sleutel met een opening van 8 mm. Draai rechtsom om de hoogte te vermeerderen, linksom om de hoogte te verminderen (zie instructieblad voor de inbouw die bij de documentatie wordt geleverd).

Hydraulische en elektrische aansluitingen

A Het voor de installatie aanpassen aan het elektrische en hydraulische systeem mag alleen door erkende technici worden uitgevoerd. A De afwasautomaat mag NIET bovenop de buizen of de elektrische voedingskabel worden geplaatst. A Het apparaat dient aangesloten te worden op de waterleiding met nieuwe buizen. Gebruik geen oude buizen.

De buizen voor de toevoer en de afvoer van het water, en de elektrische voedingskabel kunnen voor een optimale installatie zowel naar rechts als naar links worden gericht.

Aansluiting van de buis voor de watertoevoer

• Aansluiting op de koudwaterkraan: schroef de toevoerbuis op een kraan met schroefdraad van 3/4 gas. Voor u hem vastschroeft moet u het water laten lopen tot het compleet helder is. Zo voorkomt u dat eventuele onzuiverheden het apparaat doen verstoppen.
• Aansluiting op de warmwaterkraan: als er een centrale verwarming is met radiatoren kan de afwasautomaat worden voorzien van warm water mits dit water NIET warmer is dan 60°C.

Schroef de buis aan de kraan zoals beschreven voor de koudwateraansluiting.

A Als de lengte van de toevoerbuis NIET toereikend is, dient u zich te wenden tot een speciaalzaak of tot een erkende monteur (zie Service). A De waterdruk moet zich bevinden tussen de waarden die staan vermeld in de tabel met Technische gegevens (zie hiernaast). Zorg ervoor dat de buis niet wordt gebogen of samengedrukt.

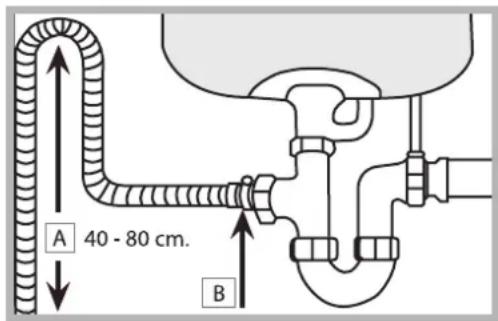

Aansluiting van de waterafvoerslang

Steek de slang, zonder deze te buigen, in een afvoerleiding met een minimumdoorsnede van 4 cm.

De afvoerslang moet zich op een hoogte tussen 40 en 80 cm van de vloer of het steunvlak van de vaatwasser (A) bevinden.

Verwijder de plastic dop (B) alvorens de waterafvoerslang aan de sifon van de gootsteen aan te sluiten.

Lekkagebeveiliging

Om lekkages te voorkomen is de afwasautomaat:

• voorzien van een systeem dat de watertoevoer onderbreekt in geval van storingen of lekkages van binnenuit.

Enkele modellen zijn voorzien van een aanvullend beveiligingsmechanisme New Acqua Stop, dat de lekkage ook voorkomt in het geval de toevoerbuis kapotgaat.

BELANGRIJK: GEVAARLIJKE SPANNING!

De toevoerbuis mag in geen geval worden doorgesneden: hij bevat onderdelen die onder spanning staan.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt, moet u zich ervan verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen. Dit vermogen wordt aangegeven op het typeplaatje aan de binnenkant van de deur (zie hoofdstuk Beschrijving van de afwasautomaat);
• de spanningswaarden zich bevinden tussen de waarden die staan aangegeven op het typeplaatje aan de binnenkant van de deur;
• de stekker van het apparaat en het stopcontact overeenkomen. Als dit niet het geval is moet u een bevoegde monteur inschakelen om de stekker te laten verrangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

Wanneer het apparaat is geïnstalleerd, moeten de elektrische voedingskabel en het stopcontact makkelijk te bereiken zijn. De kabel mag niet worden gebogen of samengedrukt. In het geval dat de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant of door uw installateur, zodat elk risico vermeden wordt. (Zie Service) De fabrikant kan niet verantwoordelijk worden gesteld als deze normen niet worden nageleefd.

Anticondensstrip*

Nadat u de afwasautomaat heeft ingebouwd, opent u de deur en plakt u de doorzichtige plankstrip onder het houten werkvlak, zodat u het beschermt tegen eventuele condens.

Aanwijzingen voor de eerste afwascyclus

Nadat het apparaat is geïnstalleerd, onmiddellijk voor de eerste afwasbeurt, moet u het zoutreservoir volledig met water vullen en ongeveer 1 kg onthardingszout toevoegen (zie hoofdstuk Glansmiddel en onthardingszout): het is normaal dat er tijdens deze handeling water overloopt. Selecteer de hardheid van het water (zie hoofdstuk Glansmiddel en onthardingszout).

• Na het vullen van het onthardingszout gaat het controlelampje ZOUT TOEVOEGEN uit.

Als u geen onthardingszout toevoegt, kan de waterontharder en het verwarmingselement worden beschadigd.

Technische geevens
Afmetingen	breedte cm 59,5 hoogte cm 82 diepte cm 57
Capaciteit 14 bordensets
Waterdruk toevoer	0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 - 145 psi
Netspanning Zie typeplaatje
Totaal opnemingsvermögen	Zie typeplaatje
Zekering Zie typeplaatje
CE PG AO TT	Deze awasautomaat voldoet aan de volgende EU richtlijnen: - 2006/95/EC (Laagspanning) - 2004/108/EC (Elektromagnetische Compatibleit)
	- 2005/32/EC (Comm. Reg. 1275/2008) (Ecodesign) -97/17/EC (Etikettering)
	- 2002/96/EC (AEEA)

• Alleen aanwezig op bepaalde modellen.

Beschrijving van het apparaat

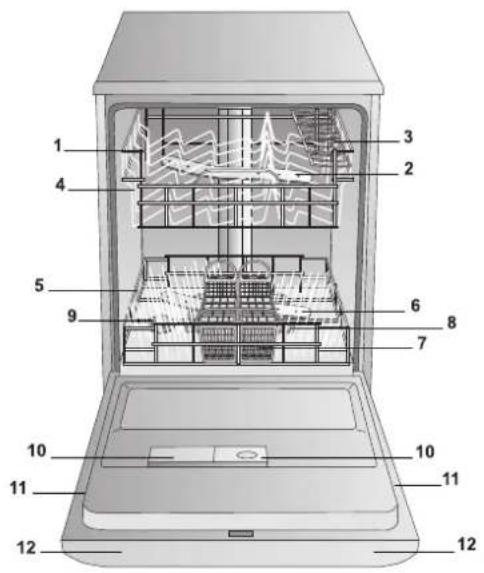

Aanzichttekening

1. Bovenrek
2. Bovenste sproeiarm
3. Opklaprekjes
4. Regelen hoogte rek
5. Onderrek
6. Onderste sproeiarm
7. Bestekkorf 8. Filter 9. Zoutreservoir
8. Bakjes voor afwasmiddel en glansmiddelreservoir
9. Typeplaatje
10. Bedieningspaneel

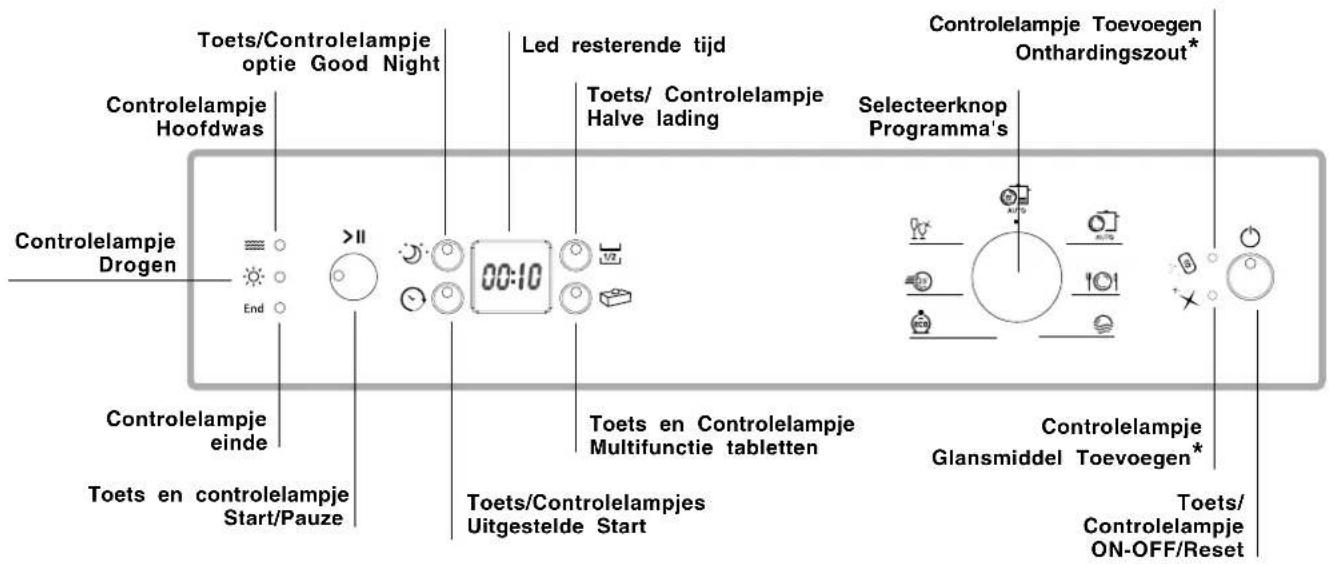

Bedieningspaneel

*** Alleen op modellen voor volledige inbouw. * Alleen aanwezig op bepaalde modellen.

Het aantal en het soort programma's en opties verschilt aan de hand van het model afwasautomaat.

Voordat u de vaat inlaadt, moet u overtollige etensresten verwijderen en glazen en bekers legen. Nadat u alles heeft ingeladen, moet u controleren of de sproeiarmen vrij kunnen ronddraaien.

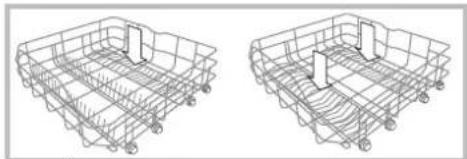

Onderrek

In het onderrek kunt u pannen, deksels, borden, slakommen, bestek, etc. plaatsen, volgens de inlaadvoorbeelden. Grote deksels en borden kunnen het beste aan de zijkanten van het rek worden geplaatst. Zorg ervoor dat ze het draaien van de bovenste sproeiarmen niet verhinderen.

Enkele modellen afwasautomaat beschikken over uitklapbare

delen. Deze kunnen in verticale stand worden gebruikt voor het laden van borden, of in horizontale stand voor het laden van pannen en slakommen.

Bestekkorf

De bestekkorf verschilt aan de hand van het model afwasautomaat: niet demonteerbaar, demonteerbaar, verschuivend. De niet demonteerbare korf mag alleen aan de voorzijde van het onderrek worden geplaatst.

Het is mogelijk de demonteerbare korf in tweeën te delen. Dit is vooral handig bij het wassen van een halve lading (bij modellen die

beschikken over deze optie). De bestekkorf kan op elke gewenste plek van het onderrek worden verschoven door hem tussen de vaste en uitklapbare delen te plaatsen. - Beide zijden zijn voorzien van beweegbare rekjes waarmee u het bestek beter kunt opbergen.

Messen en andere gebruiksvoorwerpen met scherpe punten moeten met de punten naar beneden in de bestekkorf of in horizontale positie in de opklaprekjes van het bovenrek geplaatst worden.

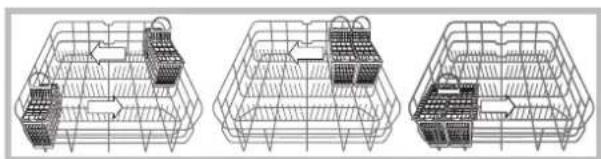

Inlaadvoorbeelden bestekkorf

Bovenrek

Plaats hier de fijnere en lichtere vaat: glazen, theekopjes, mokken, bordjes, kleine slakommen, koekenpannen, lage, niet zo vuile pannen, zoals beschreven in de Inlaadvoorbeelden.

• Mokken en kopjes, lange en scherpe messen, opschepbestek: plaats deze op de opklaprekjes

Opklaprekjes met verschillende inclinatiehoeken

Met behulp van de verschillende inclinaties van het rekje verkrijgt u meer ruimte in het bovenrek. U kunt zo beter wijnglazen van verschillende hoogtes plaatsen en ook de droogprestaties verbeteren.

Inclinatie A

Inclinatie B

Inclinatie C

• Til het rekje op, schuif het een klein beetje op en plaats het in de gewenste stand.

Het regelen van de hoogte van het bovenrek

Om de vaat beter te kunnen verdelen, kunt u het bovenrek hoger of lager zetten:

We raden u aan de hoogte van het bovenrek te regelen als REK LEEG IS.

Til het rek nooit aan een enkele kant neer.

Open de grendeltjes van de rails aan de rechter- en aan de linkerkant en haal het rek naar buiten; plaats het boven of onder en schuif het over de rails totdat ook de voorste wieltjes erin zitten; sluit vervolgens de grendeltjes (zie afbeelding).

Als het rek voorzien is van "Dual Space" hendels (zie afbeelding) haalt u het bovenrek naar voren tot aan het einde, houdt u de hendels aan de zijkant van het rek vast en verplaatst u het boven of naar onder. Laat het rek langzaam naar

beneden zakken.

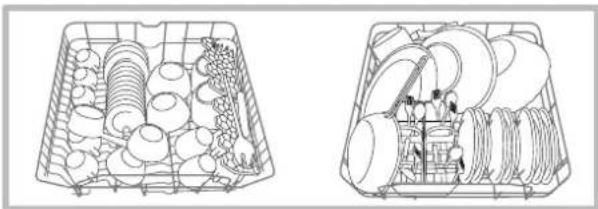

Voorbeelden van het inladen van het bovenrek/ onderrek

Vaat die niet geschikt is voor de afwasautomaat

• Houten voorwerpen of met een handvat van hout, hoorn of met delen die vastgelijmd zijn.
• Voorwerpen van aluminium, koper, messing of tin.
• Niet hittebestendige plastic voorwerpen. Antiek of handbeschilderd porselein.
• Antiek zilver. Niet antiek zilver kan echter wel met een fijn programma worden gewassen. Zorg ervoor dat het niet in contact komt met andere metalen.

We raden u aan vaatwerk te gebruiken dat wel geschikt is voor de afwasautomaat.

• Alleen aanwezig op bepaalde modellen. ** Variabele aantallen en standen.

Het starten van de afwasautomaat

1. Open de waterkraan.
2. Druk op de ON-OFF toets: u hoort een korte pieptoon. Alle controlelampjes en het display gaan enkele seconden aan.
3. Open de deur en doseer het vaatwasmiddel (zie onder).
4. Laad de rekken in (zie 'Het laden van de rekken') en sluit de deur.
5. Selecteer het programma door de knop PROGRAMMA SELECTEREN rechtsom te draaien: de wijzer op de knop moet samenvallen met het nummer of het symbool van het desbetreffende programma. Het controlelampje van de toets START/PAUZE knippert.
6. Selecteer de wasopties (zie hiernaast).
7. Start door te drukken op de toets Start/Pauze: een lang geluidssignaal geeft aan dat het programma is gestart. Het controlelampje van de wasfase gaat aan en op het display verschijnt de overgebleven tijd tot aan het einde van de cyclus.
8. Aan het einde van het programma gaat het controlelampje EINDE aan (brandt continu). Schakel het apparaat UIT met de ON-OFF toets, doe de waterkraan dicht en haal de stekker UIT het stopcontact.
9. Wacht enkele minuten voordat u de vaat uit de afwasautomaat haalt om te voorkomen dat u zich verbrandt. Laad de vaat uit, beginnend met het onderrek.

- Om het energieverbruik te verminderen, wordt de machine onder bepaalde omstandigheden van NIET-gebruik automatisch uitgeschakeld.

PROGRAMMA'S AUTO*: dit model afwasautomaat beschikt over een speciale sensor die kan waarnemen hoe vuil de vaat is en het meest efficiënte en zuinige wasprogramma ervoor kiezen.

De duur van de automatische programma's hangt als gevolg af van wat de sensor waarneemt.

Het wijzigen van een reeds gestart programma

Als u een verkeerd programma heeft geselecteerd kunt u dit wijzigen, mits het net gestart is: als het wassen reeds is gestart en u wilt de wascyclus wijzigen dient u de afwasautomaat uit te schakelen door langere tijd op de ON/OFF/Reset toets te drukken. Schakel het apparaat met dezelfde toets weer in en selecteer opnieuw de gewenste programma's en opties.

Overige vaat toevoegen

Druk op de toets Start/Pauze (het licht op de toets gaat knipperen), open de deur, pas op voor de vrijkomende hete stoom, en doe de vaat in de afwasautomaat. Druk op de toets Start/Pauze (licht brandt continu): de wascyclus wordt hervat.

Door op de toets Start/Pauze te drukken worden zowel het programma onderbroken alsmede de Uitgestelde Start als die is ingesteld.

In deze fase kunt u het programma niet wijzigen.

Onvoorziene onderbrekingen

Als tijdens het wassen de deur wordt geopend of er een stroomonderbreking plaatsvindt, wordt het programma onderbroken. Het wordt hervat op het punt waar het werk onderbroken was, als de deur weer dichtgaat of wanneer de stroom terugkeert.

Het vaatwasmiddel toevoegen

Een goed wasresultaat hangt ook af van een correcte dosering van het vaatwasmiddel. Te veel wasmiddel betekent niet automatisch een efficiënte reiniging. Bovendien is dit niet goed voor het milieu.

A Gebruik alleen specifiek vaatwasmiddel.

GEBRUIK NOOIT afwasmiddel voor het met de hand wassen.

A Een overmatig gebruik van afwasmiddel kan schuimresiduen overlaten aan het einde van de wascyclus.

We raden u aan alleen tabletten te gebruiken bij uitvoeringen waar de optie MULTIFUNCTIE TABLETTEN bestaat.

A De beste was- en droogprestaties bereikt u met het gebruik van een vaatwasmiddel in poedervorm, een vloeibaar glansspoelmiddel en onthardingszout.

bakje A: Vaatwasmiddel hoofdwas

bakje B: Vaatwasmiddel voorwas

1. Open het deksel C door te drukken op de knop D.
2. Doseer het vaatwasmiddel met behulp van de programmatabel.
3. Vaatwasmiddel in poeder: bakjes A en B.
4. Tabletten: wanneer het programma 1 tablet vereist, doet u hem in het bakje A en sluit u het deksel.

Wanneer het programma 2 tabletten vereist, doet u de tweede op de bodem van de afwasautomaat.

1. Verwijder de eventuele wasmiddelresten van de rand van het bakje en sluit het deksel met een klik.

Afwasopties

De opties kunnen alleen worden ingesteld, gewijzigd of gewist nadat u het afwasprogramma heeft gekozen en voor u op de Start/Pauze toets drukt.

Alleen die opties die compatibel zijn met het type geselecteerde programma kunnen worden gekozen. Als een optie niet compatibel is met het geselecteerde programma (zie programmatabel) zal de betreffende led 3 maal snel knipperen.

Als u een optie kiest die niet compatibel is met een voordien ingestelde optie of wasprogramma, dan zal deze 3 maal knipperen en dan uitgaan, terwijl de laatst gekozen instelling aan zal blijven staan.

Om een verkeerd geselecteerde optie te annuleren drukt u nogmaals op de betreffende toets.

Optie Good Night

Met deze optie wast de afwasautomaat stiller. De duur van de programma's wordt iets verlengd, maar u kunt wel gebruik maken van het goedkopere elektrische nachttarief.

Nadat u het programma heeft geselecteerd drukt u op de toets Optie Good Night. Het aangaan van het controlelampje en een korte pieptoon geven aan dat de selectie heeft plaatsgevonden.

Om de selectie te annuleren drukt u nogmaals op dezelfde toets.

De optie Goed Nacht is niet compatibel met de optie HALVE LADING.

Uitgestelde start

Het is mogelijk de start van het programma 1 tot 24 uur uit te stellen:

1. Nadat u het gewenste afwasprogramma en de eventuele andere opties heeft geselecteerd, drukt u op de toets UITGESTELDE START: het betreffende controlelampje gaat aan. Met dezelfde toets kiest u wanneer u de wascyclus wilt laten starten (van 1 tot 24 uur later).
2. Bevestig uw keuze met de toets Start/Pauze en het terugtellen begint. De geselecteerde vertraging gaat knipperen en de toets Start/Pauze blijft vast aanstaan.
3. Als de tijd verstreken is, hoort u een lange pieptoon, gaat het controlelampje UITGESTELDE START uit en start het programma.

Om de UITGESTELDE START te annuleren drukt u op de toets UITGESTELDE START totdat de tekst OFF verschijnt.

Het is niet mogelijk de Uitgestelde Start in te stellen als de cyclus is begonnen.

Halve lading op het bovenrek

Als u weinig vaat heeft, kunt u een halve lading wassen en zo water, energie en afwasmiddel besparen. Selecteer het programma en druk op de toets HALVE LADING: het controlelampje gaat aan en alleen de vaat in het bovenrek wordt gewassen.

Laad de vaat alleen in het bovenrek en doe slechts de helft van de hoeveelheid afwasmiddel in het bakje. We raden u aan afwasmiddel in poeder te gebruiken. Deze optie is niet beschikbaar met de programma's: Snel.

Multifunctie tabletten

Met deze optie krijgt u de beste was- en droogresultaten. Als u multifunctie tabletten gebruikt, moet u op de toets MULTIFUNCTIE TABLETTEN drukken. Het betreffende controlelampje gaat aan. Bij de optie "Multifunctie Tabletten" duurt het programma iets langer.

De optie MULTIFUNCTIE TABLETTEN blijft ook de volgende keren aanstaan, als u hem niet uitschakelt. We raden u aan alleen tabletten te gebruiken bij uitvoeringen waar de optie MULTIFUNCTIE TABLETTEN bestaat. Deze optie wordt afgeraden bij programma's die niet op het gebruik van multifunctie tabletten zijn ingesteld (zie de tabel van de opties).

Tabel Opties	A	B	C	D
	Uitgestelde Start	Halve lading	Multifunctie tabletten	Good Night
Auto Super Wash	Ja	Ja	Ja	Nee
Auto Normaal	Ja	Ja	Ja	Ja
Dagelijkse afwas	Ja	Ja	Ja	Nee
Weken	Ja	Ja	Nee	Nee
Eco	Ja	Ja	Ja	Ja
Snel	Ja	Nee	Ja	Nee
Kristal	Ja	Ja	Ja	Nee

*Alleen aanwezig op bepaalde modellen.

Voor de OPTIES dient u de tabel Opties te raadplegen op de pagina Starten en Gebruik. Het aantal en het soort programma's en opties verschilt aan de hand van het model afwasautomaat.

4 Als de vaat niet zo vuil is of reeds is afgespoeld, dient u de dosis vaatwasmiddel aanzienlijk te beperken.

Aanwijzingen voor deprogrammakeuze	Programma	Vaatwasmiddel(A) = bakje A(B) = bakje B			Programma's met droog functie	Opties	Duur van hetprogramma(tolerantie±10%)Hr. Min.
		Poeder	Vloeijaar	Tableten
Zeer vuile vaat enpannen (niet te gebruikenvoorteer vaatwerk).	AUTOSuperwash	35 g (A)	35 ml (A)	1 (A)	Ja	A-B-C	2:25'
Normaal vuile vaat enpannen. Standaardprogramma dagelijks.	AUTONormaal	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Ja	A-B-C-D	1:50'
Dagelijks vuil, beperktehoeveelheid.(4 couverts + 1 pan + 1steelpan).	DagelijkseWas	25 g (A)	25 ml (A)	1 (A)	Nee	A-B-C	1:00'
Voorwas in afwachtingvan de lading van devolgende maaltijd.	Weken	Nee	Nee	Nee	Nee	A-B	0:08'
Ecologischwasprogramma met laagenergieverbruik, geschiktvoortaat en pannen.	EcoEco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Ja	A-B-C-D	2:55'
Zuinige snelle cyclus voorniet zo vuile vaat, directna gebruik. (2 borden + 2glazen + 4 delen bestek +1 pan + 1 pannetje)	Snel	25 g (A)	25 ml (A)	1 (A)	Nee	A-C	0:25'
Zuinige, snelle cyclusvoorteer vaatwerk datgevoelig is voor hoge Temperaturen, direct nagebruik. (wijnglazen,bovenrek/ + breekbaredoren, onderrek).	Kristal	35 g (A)	35 ml (A)	1 (A)	Ja	A-B-C	1:30'

N.B.:

De beste prestaties van de programma's "Dagelijks en Snel" worden bereikt als u het aantal aangegeven couverts niet overschrijdt.

• Het programma Eco volgt de richtlijn EN-50242 en heeft een langere duur dan de rest van de programma's. Dit programma heeft echter het laagste energieverbruik en is het minst schadelijk voor het milieu.

Aanwijzing voor de Proeflaboratoria: voor gedetailleerde informatie over de omstandigheden van de EN vergelijkingsproef kunt u contact opnemen met: [e-mail]

Om de dosering van het wasmiddel te vereenvoudigen is het goed te weten dat:

1 eetlepel = 15 gram poeder = 15 ml vloeibaar wasmiddel circa - 1 theelepel = 5 gram poeder = 5 ml vloeibaar wasmiddel circa

Gebruik uitsluitend producten die speciaal voor afwasautomaten zijn bestemd. Gebruik geen keukenzout of industrieel zout en ook geen wasmiddelen voor handwas. Volg de aanwijzingen op de verpakking. Als u een multifunctieproduct gebruikt is het niet nodig een glansmiddel toe te voegen. We raden u echter wel aan onthardingszout toe te voegen als het water hard of zeer hard is. Volg de aanwijzingen op de verpakking. Als u geen zout of glansmiddel toevoegt is het normaal dat de controlelampjes ZOUT TOEVOEGEN* en GLANSMIDDEL TOEVOEGEN* blijven aan staan.

Het glansmiddel toevoegen

Het glansmiddel bevordert het drogen van de vaat door het water van het oppervlak te laten glijden. Op deze manier voorkomt u strepen en vlekken.

Het glansmiddelreservoir moet worden gevuld:

• als op het bedieningspaneel het controlelampje GLANSMIDDEL TOEVOEGEN aangaat;

1. Open het reservoir door de dop (G) tegen de klok in te draaien.
2. Giet het glansmiddel in het reservoir zonder te morsen. Als u wel morst, moet u het product onmiddellijk met een droge doek verwijderen.
3. Schroef de dop weer op zijn plaats.

Giet het glansmiddel nooit direct in de machine.

Het regelen van de dosis glansmiddel

Als u niet tevreden bent over de droogresultaten, kunt u de dosis glansmiddel afregelen. U kunt met een schroevendraaier aan de regelaar (F) draaien en kiezen tussen 6 verschillende standen (de fabrieksinstelling is op stand 4):

• Als u op de vaat strepen aantreft, moet u een lagere stand instellen (1-3).
• Als u waterdruppels of kalkaanslag aantreft, moet u een hogere stand instellen (4-6).

Instellen waterhardheid

Elke afwasautomaat is voorzien van een waterontharder die, met behulp van speciaal onthardingszout, kalkvrij water levert voor het wassen van de vaat.

In deze afwasautomaat kan de waterontharder aan de hand van de waterhardheid worden geregeld teneinde de milieuvervuiling te beperken en de wasprestaties te optimaliseren. Dit gegeven kunt u bij uw plaatselijke waterbedrijf opvragen.

• Schakel de machine af met de knop ON/OFF en open de deur.
• Zet de draaiknop PROGRAMMAKEUZE eerst op het eerste programma en daarna op de vijfde. Dan weer op de eerste en opnieuw op de vijfde.

Schakel de machine in met de knop ON/OFF. Na een korte pieptoon geeft de display het niveau van de ingestelde hardheid van het water (de ontharder is in de fabriek ingesteld op niveau 3), en de LED Start/Pauze knippert.

Draai de knop PROGRAMMAKEUZE in de gewenste stand (bij elk programma hoort een zekere mate van hardheid). De display geeft de waarde van de hardheid (1-2-3-4-5; zie de hardheidstabel van het water).

Bijvoorbeeld: hardheid niveau 1 (display 1); hardheid niveau 2 (display 2);

hardheid niveau 3 (display 3), enz. ... enz..

tot op een max van 5 niveaus.

Om de functie te verlaten wacht u enkele seconden of drukt u op een optie * toets of schakelt u de afwasautomaat uit met de ON/OFF toets.

Als u multifunctie tabletten gebruikt moet u toch het zoutreservoir vullen.

Tabel Waterhardheid
°dH		°fH		mmol/l		niveau
0	6	0	10	0	1	1
6	11	11	20	1,1	2	2
12	17	21	30	2,1	3	3
17	34	31	60	3,1	6	4
34	50	61	90	6,1	9	5*

Van 0° tot 10° raden wij u aan geen onthardingszout te gebruiken. * bij deze instelling kan de duur van de cycli iets langer zijn.

dH = waterhardheid in Duitse graden -°fH = waterhardheid in Franse graden - mmol/l = millimol/liter)

Het onthardingszout toevoegen

Om goede wasresultaten te bereiken moet u altijd controleren of het zoutreservoir voldoende gevuld is. Het zout verwijdert het kalk uit het water en zorgt ervoor dat er geen kalkaanslag op de vaat achterblijft.

Het zoutreservoir bevindt zich aan de onderzijde van de afwasautomaat (zie Beschrijving) en moet worden gevuld:

• als de groene drijver niet zichtbaar is wanneer u de dop van het zoutreservoir bekijkt;
• als op het bedieningspaneel het controlelampje ZOUT TOEVOEGEN aangaat;

1. Haal het onderrek naar voren en draai de dop van het zoutreservoir tegen de klok in. 2. Alleen voor de eerste afwasbeurt: vul het reservoir tot aan de rand met water.
2. Plaats de trechter op de opening (zie

afbeelding) en vul het reservoir tot aan de rand met zout (ongeveer 1 kg); het is normaal dat er wat water overloopt.

1. Verwijder de trechter*, reinig de eventuele zoutresten op de opening. Spoel de dop onder het water af voor u hem weer terugschroeft door hem ondersteboven onder de waterstraal te plaatsen en het water UIT de 4 gleuven aan de onderzijde van de dop te laten stromen. (Dop onthardingszout met groene drijver)

We raden u aan bovenstaande handeling elke keer uit te voeren als u onthardingszout bijvult.

Schroef de dop weer op zijn plaats, zodat tijdens het wassen geen wasmiddel in het reservoir kan komen (de waterontharder zou onherstelbaar kunnen worden beschadigd).

Wanneer u onthardingszout toevoegt moet u direct daarna een wascyclus starten zodat de overgelopen zoutoplossing direct wordt verwijderd. * Alleen aanwezig op bepaalde modellen.

Water en elektrische stroom afsluiten

• Sluit na elke afwasbeurt de waterkraan af om lekkage te voorkomen. Haal de stekker uit het stopcontact tijdens reiniging en onderhoud.

Reinig geregeld het watertoevoerfilter bij de kraan.

Draai de waterkraan dicht.

• Schroef het uiteinde van de watertoevoerbuis los, verwijder het filter en reinig het voorzichtig onder stromend water.

Doe het filter op zijn plaats en schroef de buis vast.

Reinigen van de afwasautomaat

• De buitenkant en het bedieningspaneel kunnen worden gereinigd met een natte, niet-schurende doek. Gebruik geen oplosmiddelen of schuurmiddelen.
• De vlekken aan de binnenkant van de afwasautomaat kunnen worden verwijderd met een natte doek en wat azijn.

Reinigen van de filters

De filtergroep wordt gevormd door drie filters die etensresten uit het waswater verwijderen en zorgen dat het water schoon in het watercircuit terechtkomt. Voor een optimaal resultaat moeten de filters regelmatig worden schoongemaakt.

Reinig de filters regelmatig. De afwasautomaat mag niet zonder filters of met een los filter worden gebruikt.

Vermijden van vervelende luchtjes

• Laat de deur altijd op een kier om het ophopen van vocht te voorkomen.
• Reinig geregeld de afdichtingen rondom de deur en de wasmiddelbakjes met een vochtige spons. Zo vermijdt u het ophopen van etensresten die de hoofdoorzaak zijn van vervelende luchtjes.
• Controleer na enkele wasbeurten de filtergroep. Reinig hem indien nodig grondig onder stromend water met behulp van een niet-metalen borsteltje. Volg onderstaande aanwijzingen: 1. Draai het cilindrische filter C linksom en trek hem naar buiten (afb. 1). 2. Verwijder het glasfilter B door een lichte druk uit te oefenen op de lipjes aan de zijkant (afb. 2). 3. Haal het roestvrijstalen bordfilter A van zijn plek (afb. 3).
• Controleer het afvoerputje en verwijder eventuele etensresten. VERWIJDER NOOIT de bescherming van de waspomp (zwart element) (afb. 4).

Reinigen van de sproeiarmen

Het kan gebeuren dat er etensresten aan de sproeiarmen blijven kleven en de gaatjes waar water uit komt verstoppen. U doet er goed aan ze regelmatig te controleren en te reinigen met een niet-metalen borsteltje.

De twee sproeiarmen worden beide uit elkaar gehaald.

Om de bovenste sproeiarm uit elkaar te halen, dient u de plastic dop linksom los te schroeven. De bovenste sproeiarm moet worden gemonteerd met de gaten naar boven gericht.

De onderste sproeiarm haalt u uit elkaar door druk uit te oefenen op de lipjes aan de zijkant en door hem daarna naar boven te trekken.

Reinigen van het watertoevoerfilter*

Als de waterleiding nieuw is of lange tijd niet is gebruikt, laat dan voordat u de aansluiting tot stand brengt het water lopen totdat het helder is en vrij van vuildeeltjes. Als u dit niet doet, loopt u het risico dat het punt waar het water binnenkomt verstopt raakt en uw afwasautomaat beschadigt.

1

2

3

4

Na het reinigen van de filters dient u de filtergroep weer op zijn plaats te zetten. Dit is fundamenteel voor een goede werking van de afwasautomaat.

Als u langere tijd geen gebruik maakt van de afwasautomaat

Schakel de stroom uit en sluit de waterkraan af. - Laat de deur op een kier staan. - Laat als u terugkeert de afwasautomaat een keer leeg draaien.

• Alleen aanwezig op bepaalde modellen.

Voorzorgsmaatregelen, advies en service

Het apparaat is ontworpen en gebouwd overeenkomstig de internationale veiligheidsnormen. Deze aanwijzingen zijn geschreven om veiligheidsredenen en moeten zorgvuldig worden doorgenomen.

Algemene veiligheid

• Deze afwasmachine mag niet gebruikt worden door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies met betrekking tot het gebruik ontvangen door een persoon die verantwoordelijk is voor hun veiligheid.
• Volwassenen moeten toezicht houden om te voorkomen dat kinderen met het apparaat spelen.
• Dit apparaat is ontwikkeld voor niet-professioneel gebruik binnenshuis.
• Dit apparaat moet worden gebruikt voor het wassen van huishoudelijke vaat en alleen door volwassenen volgens de aanwijzingen die zich bevinden in dit boekje.
• De afwasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet in overdekte toestand. Het is zeer gevaarlijk hem bloot te stellen aan regen en onweer.
• Raak de afwasautomaat niet blootsvoets aan.
• Haal de stekker niet uit het stopcontact door eraan te trekken, maar door hem beet te pakken.
• Voordat u de afwasautomaat reinigt of onderhoud uitvoert, moet u de waterkraan afsluiten en de stekker uit het stopcontact halen.
• In het geval van een storing mag u in geen enkel geval aan de interne mechanismen sleutelen om een reparatie te trachten uit te voeren.
• Raak nooit het verwarmingselement aan.
• Leun of zit nooit op de open deur: het apparaat zou om kunnen vallen.
• De deur dient niet in openstaande stand gelaten te worden, zodat men erover zou kunnen struikelen.
• Houd was- en glansmiddelen buiten het bereik van kinderen.
• Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de lokale normen, zodat het verpakkingsmateriaal kan worden hergebruikt.
• De Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA) voorziet dat elektrische apparaten niet met het gewone huisvuil mogen worden meegegeven. Afgedankte apparaten moeten gescheiden worden ingezameld om het recyclen en herwinnen van de gebruikte materialen te optimaliseren en potentiële schade voor de gezondheid en het milieu te voorkomen. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dit product gescheiden in te zamelen.

Voor meer informatie betreffende het verwijderen van elektronische apparatuur kan de consument zich wenden tot de gemeentelijke reinigingsdienst of de verkoper.

Energiebesparing en respect voor het milieu

NL

Water en energie besparen

• Start de afwasautomaat alleen als hij volgeladen is. Als u moet wachten totdat de afwasautomaat volledig gevuld is, kunt u vervelende luchtjes vermijden door het programma Weken te gebruiken (zie Programma's).
• Selecteer een programma dat geschikt is voor het type vaat en het soort vuil door de programmatabel te raadplegen: - voor een gemiddeld vuile vaat gebruikt u het programma Eco, dat een laag energie- en waterverbruik garandeert. - als u een kleine vaat heeft, activeert u de optie Halve lading (zie Starten en gebruik).
• Als uw elektriciteitsbedrijf op bepaalde tijden voordeligere tarieven heeft, dient u de afwasautomaat te gebruiken op deze tijden. De optie Uitgestelde start (zie Starten en gebruik) kan u erbij helpen het wassen op deze wijze te organiseren.

Afwasmiddelen zonder fosfaten, zonder chloor en met enzymen.

• We raden u sterk aan afwasmiddelen zonder fosfaten of chloor te gebruiken, omdat deze geschikter zijn voor het behoud van het milieu.
• Enzymen zorgen voor een effectieve werking op temperaturen van ongeveer 50°C. Daarom kunt u met vaatwasmiddelen met enzymen op lage temperaturen resultaten bereiken die u anders pas op 65°C zou hebben.
• Doseer het afwasmiddel goed op basis van de aanwijzingen van de fabrikant, van de waterhardheid, de hoeveelheid vuil en de hoeveelheid vaat, om zo verspillingen te voorkomen. Ook al zijn ze biologisch afbreekbaar, afwasmiddelen bevatten elementen die het evenwicht van de natuur verstoren.

Service

Voordat u de Servicedienst inschakelt:

• Controleer of u de storing zelf kunt oplossen (zie Storingen en Oplossingen).
• Start het programma opnieuw om te controleren of het probleem is opgelost.
• Als dit niet het geval is, dient u de erkende Technische Servicedienst in te schakelen.

Wend u nooit tot niet erkende technici.

U dient door te geven:

• het type storing;
• het model van het apparaat (Mod.);
• het serienummer (S/N).

Deze informatie bevindt zich op het typeplaatje op het apparaat (zie Beschrijving van het apparaat).

Als er storingen optreden in de werking van het apparaat, dient u eerst de volgende punten na te gaan voordat u zich tot de Servicedienst wendt.

Storingen: Mogelijk oorzaken / Oplossing:
De vaatwasser start nicht of voert geen ingestelde programme's uit	Zet de machine uit met de ON/OFF knop. Zet haar na ongeveer een minuut waar aan en stel het programme opnieuw in.De stekker zit Niet goed in het stopcontact.De deur van de vaatwasser is Niet goed gesloten.
De deur sluit nicht	Het slot is opengesprongen; duw krachtig gegen de deur tot u de klik hoor.
De vaatwasser pomp het water nicht af.	Het programme is nog Niet afgelopen.De waterafvoerslang zit bekneld (zie Installatie).De afvoer van de wasbak is verstopt.Het filter is verstopt met etensresten.
De vaatwasser maakt lawaai.	De vaat stoot gegen elkaar of一起去 de sproeiarmen.Overtollig schuiim: het wasmiddel is Niet goed gedoseerd of is Niet geschikt voor de vaatwasser. (zie Starten en gebruik).
Er blijven kalkafzettingen of witte aanslag acheter op de vaat.	Er zit Niet genoeg onthardingszout in het reservoir of de afstelling ervan is Niet geschikt voor de waterhardheid (zie Glansmiddel en zout).Het deksel van het zoutreservoir is Niet goed gesloten.Het glansmiddel is op of de dosering is ontereikend.
Er blijven strepen of blauwe kringen achefter op de vaat.	De dosering van het glansmiddel is te hoog.
De vaat is Niet droog genoeg.	Er is een programme zonder droogcyclus geselecteerd.Het glansmiddel is op of de dosering is ontoreiekend (zie Glansmiddel en zout).De regeling van het glansmiddel is Niet correct.Het vaatwerk is van plastic of voorzien van een antiaanbaklaag.
De vaat is Niet schoon.	De rekken zijn te vol geladen (zie Het laden van de rekken).De vaat is Niet goed verdelijk.De sproeiarmen+kunnen Niet vrijuit draaien.Het wasprogramma is Niet krachtig genoeg (zie Programma's).Overtollig schuiim: het wasmiddel is Niet goed gedoseerd of is Niet geschikt voor de vaatwasser. (zie Starten en gebruik).De dop van het glansmiddelreservoir is Niet goed gesloten.Het filter is vuil of verstopt (zie Onderhoud en verzorging).Er is Niet genoeg onthardingszout (zie Glansmiddel en zout).
De vaatwasser vult zich nicht met water - Alarm kraan zich. (u hoor enkele korte pieptonen) (het lampje ON/OFF knippert en op het display verschijnt het getal A-6).	Er zit geen water in de waterleiding.De watertoevoerslang zit gebogen (zie Installatie).Open de kraan en de machine start na enkele minuten vanzelf.Het apparaat is geblokkeerd omdat u Niet heeft ingegrepen na de pieptonen.Zet de machine uit met de ON/OFF knop, open de kraan en zet de machine na 20 seconden metdezelfde knop opnieuw aan. Herprogrammeer de machine en starthaar opnieuw.
Alarm watertoevoerslang/Watertoevoerfilter verstocht.(het lampje ON/OFF knippert en op het display verschijnt het getal A-7)	Zet de machine uit met de ON/OFF knop. Draai de waterkraan zich omoverstromingen te voorkomen en haal de stekker uit het stopcontact.Controleer of het watertoevoerfilter verstocht zit met vuil. (zie hoofdstuk"Onderhoud en verzorging")

*Alleen aanwezig op bepaalde modellen.

Inhoud

Installatie, 62-63
