DM 70 - Hotte TEKA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	70 cm de large
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer tous les 2-3 mois
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans

FOIRE AUX QUESTIONS - DM 70 TEKA

La hotte TEKA DM 70 ne s'allume pas, que faire ?

Vérifiez que la hotte est bien branchée à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Le niveau de bruit de la hotte est trop élevé, que puis-je faire ?

Assurez-vous que les filtres sont propres et bien installés. Si le bruit persiste, vérifiez que la hotte est correctement fixée au mur et que les conduits d'évacuation ne sont pas obstrués.

Comment nettoyer les filtres de la hotte TEKA DM 70 ?

Les filtres métalliques peuvent être lavés à l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les réinstaller.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez que les filtres à charbon sont en bon état et qu'ils ont été remplacés récemment. Si nécessaire, remplacez-les pour améliorer l'efficacité de la filtration.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez l'ampoule pour voir si elle doit être remplacée. Assurez-vous également que la hotte est sous tension. Si l'ampoule fonctionne mais que la lumière ne s'allume pas, contactez le service après-vente.

Comment régler la vitesse de la hotte TEKA DM 70 ?

Utilisez le panneau de commande pour sélectionner la vitesse souhaitée. Consultez le manuel d'utilisation pour plus de détails sur les réglages spécifiques.

La hotte émet une odeur étrange, que faire ?

Cela peut être dû à des filtres encrassés ou à des résidus de cuisson. Nettoyez les filtres et vérifiez l'intérieur de la hotte. Si l'odeur persiste, contactez le service après-vente.

Comment installer la hotte TEKA DM 70 ?

Suivez les instructions d'installation dans le manuel fourni avec la hotte. Assurez-vous d'avoir tous les outils nécessaires et de respecter les dimensions recommandées pour l'installation.

MODE D'EMPLOI DM 70 TEKA

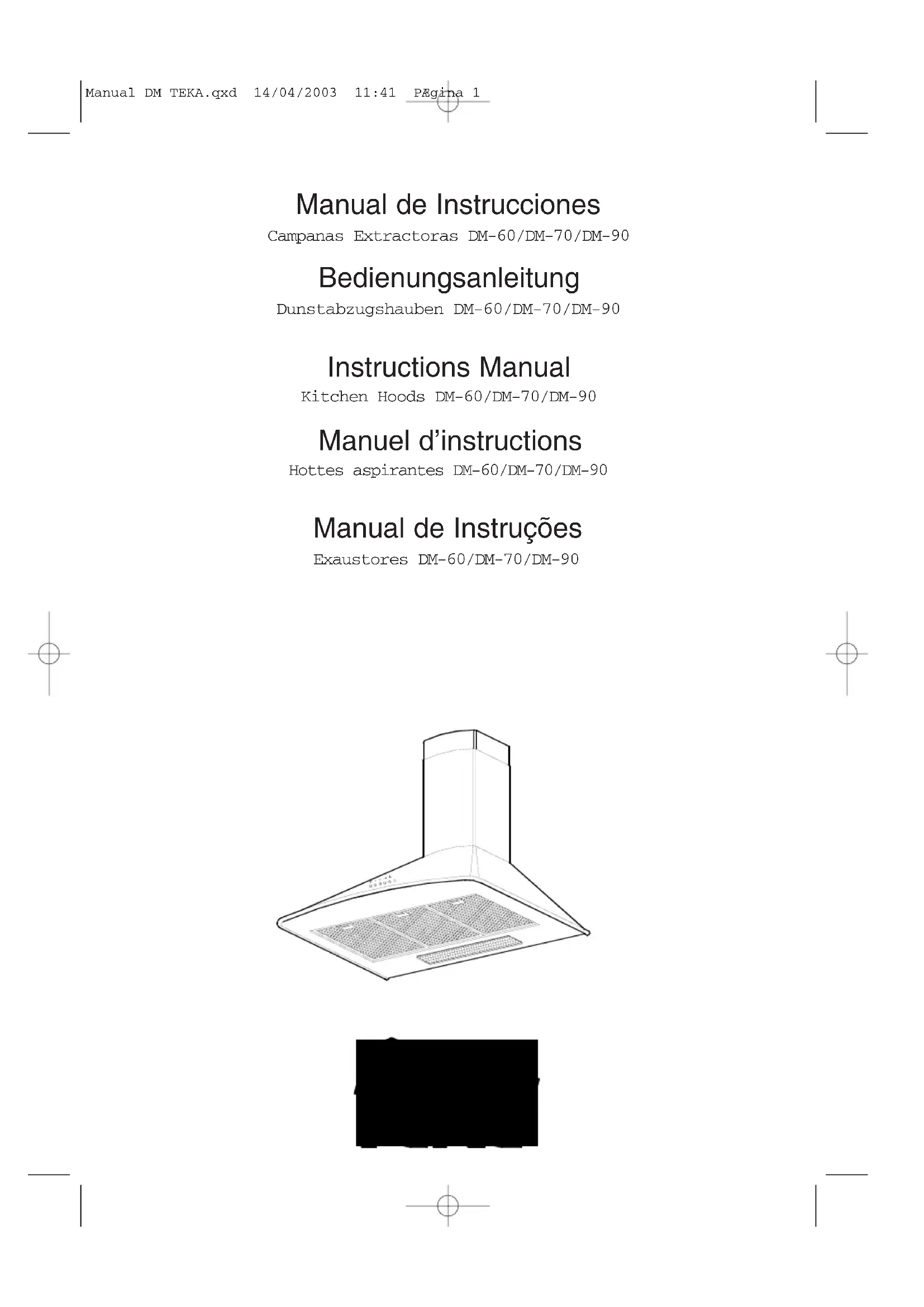

Manuel d'instructions

Hottes aspirantes DM-60/DM-70/DM-90

Cher client, toutes nos félicitations ! Vous avez fait un excellent choix. Nous sommes sûrs et certains que cet appareil, moderne, fonctionnel et pratique qui a été construit avec des matériaux de première qualité, pourra largement répondre à vos besoins.

Avant d'utiliser la hotte pour la première fois, lisez attentivement les sections de ce MANUEL D'INSTRUCTIONS. Cela vous permettra non seulement d'obtenir un meilleur rendement de l'appareil mais aussi d'éviter les pannes qui pourraient se produire par la suite, en cas de mauvaise utilisation de l'appareil; par ailleurs, cela vous permettra surtout de résoudre les petits problèmes auxquels vous pourrez être confrontés.

Conserve ce manuel, il vous fournira, à tout moment, une information utile concernant votre hotte et facilitera, par ailleurs, son utilisation à d'autres personnes.

Instructions de sécurité

• Respectez les dispositions légales en vigueur aussi bien concernant les installations électriques domestiques que concernant les dégagements de gaz.
• Vérifiez si la tension tout comme la fréquence du réseau correspondent bien à celles indiquées sur l'étiquette située à l'intérieur de la hotte.
• L'appareil doit être branché sur le réseau en utilisant un interrupteur possédant une coupe omnipolaire, et ayant une séparation minimale de contact de 3 mm.
• Une fois que la hotte a été installée, faites en sorte que le câble d'alimentation qui doit être branché sur le réseau ne soit pas en contact avec des arêtes métalliques vivantes.
• Evitez de brancher l'appareil à des conduits devant être utilisés pour le dégagement de fumées produites par une source d'énergie différente de l'électrique, par exemple : chaudières, cheminées, etc.
• Dans la pièce, la ventilation doit être ajustée dans le cas où la hotte serait utilisée en même temps que des appare
• L'accumulation excessive de graisse dans la hotte tout comme dans les filtres métalliques peut provoquer des incendies et des égouttements, c'est pourquoi il est nécessaire de laver l'intérieur de la hotte et des filtres métalliques au moins une fois par mois.
• La partie inférieure de la hotte doit être située au moins à 50 cm de haut sur des plaques électriques et à 65 cm sur des plaques à gaz ou mixtes.
• Ne jamais laisser les brûleurs à gaz allumés sans placer un réseau dessus. La graisse accumulée dans les filtres peut dégoutter ou s'enflammer à cause de l'augmentation de température.
• Éviter de faire la cuisine sous la hotte si les filtres métalliques ne se trouvent pas à leur place, par exemple ; pendant qu'ils sont nettoyés dans le lave-vaisselle.
• Il est interdit de flamber sous la hotte.
• Débrancher l'appareil avant de faire n'importe quelle manipulation à l'intérieur de ce dernier ; par exemple, pendant le nettoyage ou l'entretien.
• Nous vous recommandons d'utiliser des gants et de prendre toutes les précautions nécessaires au moment de nettoyer l'intérieur de la hotte.
• La hotte est destinée à l'usage domestique et exclusivement à l'extraction et à la purification des gaz produits par la préparation d'aliments. L'utilisation à autres fins est sous votre entière responsabilité et peut être dangereuse. Le fabricant ne se responsabilise pas des dommages causés par une mauvaise utilisation de l'appareil.
• Pour tout type de réparation, veuillez vous adresser au Service d'Assistance Technique de TEKA le plus proche, et utiliser toujours des pièces de rechange originales. Les réparations ou modifications réalisées par un personnel non qualifié peuvent causer des dommages à l'appareil ou peuvent entraîner un mauvais fonctionnement et peuvent même mettre en danger votre propre sécurité.

Page

Description de l'appareil 21

Mode d'emploi 21

Nettoyage et Entretien 22

Si quelque chose ne marche pas22

Dimensions et caractéristiques 23

Accessoires livrés 24

Installation 24

Filtres à charbon actif 24

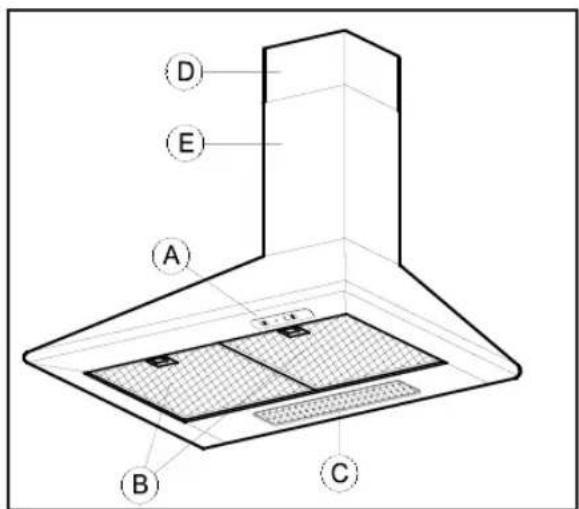

Description de l'appareil

A Commande munie de boutons pour la lumière et la vitesse, dotée d'un témoin lumineux indicatif du fonctionnement. B Filtres métalliques. C Lampes dotées de deux ampoules - 40W (E-14). D, E Couvre-tuyaux, réglables en hauteur.

Mode d'emploi

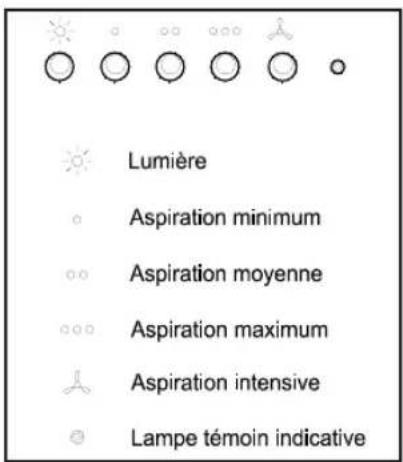

En appuyant sur la commande comme cela est indiqué sur la figure, vous pourrez contrôler les fonctions de la hotte.

Afin d'obtenir une meilleure aspiration, nous vous recommandons de mettre en marche la hotte quelques minutes avant de faire la cuisine pour que le flux d'air soit toutenu et stable au moment d'aspirer les fumées.

De même, laissez la hotte allumée quelques minutes après avoir fini de faire la cuisine pour que les fumées tout comme les odeurs soient entièrement évacuées à l'extérieur.

Nettoyage et entretien

Au moment de procéder au nettoyage et à l'entretien, veuillez respecter les instructions de Sécurité indiquées à la page 20.

Nettoyage du corps de la hotte

• Si votre hotte est en acier inoxydable, utilisez des produits de nettoyage spécialisés pour ce type de matériel en suivant les instructions du fabricant du produit.
• Si votre hotte est peinte, utilisez de l'eau tiède et du savon neutre. Évitez d'utiliser des produits contenant des substances corrosives, abrasives ou dissolvantes.
• N'utilisez, en aucun cas, des éponges métalliques ni des produits abrasifs ou corrosifs.
• Séchez la hotte en utilisant un linge ne contenant pas de pilosités.

Nettoyage des filtres métalliques

Pour retirer les filtres de l'endroit où ils sont placés, exercez une légère pression sur les dispositifs d'enclenchement et ensuite, tirez.

Les filtres métalliques peuvent être nettoyés en les plongeant dans de l'eau chaude

contenant du détergent neutre jusqu'à ce que la graisse disparaisse et ensuite en les rincant sous le jet de l'eau du robinet ou en utilisant des produits spécifiques pour la graisse. De même, ils peuvent être lavés dans un lave-vaisselle.

Dans ce cas, il est recommandé de le faire en les plaçant verticalement pour éviter que des restes de nourriture ne se déposent dessus.

Le fait de laver les filtres dans un lave-vaisselle en utilisant des détergents agressifs ou des brillants à métaux peut déterminer la surface métallique (en la noircissant) sans pour autant que cela n’ait des répercussions sur leur capacité de retention de graisses.

Une fois qu'ils sont propres, il faudra les laisser sécher en plein air et ensuite les placer dans la hotte.

Changement des ampoules

Procédez de la façon suivante:

• Retirez les filtres métalliques.
• Changez l'ampoule abimée/grillée. La puissance maximale des ampoules est de 40 W (E-14).
• Placez les filtres métalliques.

Quelque chose ne marche pas

Avant d'appeler le Service Technique, procédez aux vérifications suivantes:

Problème Cause évientuelle Solution
La hotte ne marche pas. Le cable d'alme n'tation de la hotte n'est pas branché sur le réseau. Il n'y a pas de courant sur le réseau.	Branchez le cable d'alimentation sur le réseau.Faites en sorte que le courant arrive au réseau.
La hotte n'aspire pas assez ou vibre. Filtr es saturés de graisse.Observation dans le conduit d'échéppement d'air.	Remplacez ou nettoyez les filtres à charbon actif et/ou métalliques selon le cas.Enlevez l'obstruction.
Les lampes n'éclairent pas. Les ampôules sont grillées.Les ampôules sont déserrées.	Remplacez les ampôules.Serrez les ampôules.

Dimensions caractéristiques

A	B	C		D	E	F
		MIN	MAX
600/700/900	500	440	800	275	235	175

TEKINDUSTRIAL S.A.SANTANDER (E) Campana decorativa Serial n°: A-00000 Cólico Técnico *WKATAZKETHE

ELECT:*

Potencia nom. lampa;Potência nom. lampa;Pulsance lamps. 2x40W max. Lamps rate:

MEITT2TH ONOMAETH IEXT2:

Code Technique	Tension (V)Réseau	Fréquence (Hz)Réseau	Puisance (W)Lumières / Moteur	Débit Moteur
114211DM 22	0-240 50 2x4	0 / 250 800 m		3/h
134211DM 11	0-127 60 2x4	0 / 280 750 m		3/h

La Société TEKA INDUSTRIAL S. A. se réserve le droit d'introduire dans ses appareils les modifications qu'elle jugera opportunes sans pour autant modifier leurs caractéristiques fondamentales.

Accessoires livrés

1 Réduction 150 / 125 mm. 1 Soupape anti-retour. 2 Support pour couvre-tuyau. 1 Support hotte. 2 Supports mur. 6 Sabots de retenue (Ø8 x 40). 6 Vis à bois (Ø5 x 45). 4 Sabots de retenue (Ø6 x 30). 4 Vis à bois (Ø4 x 30). 2 Rondelles M6. 2 Rondelles M4. 2 Vis (Ø3.9 x 13). 8 Vis (Ø4 x 12).

Installation

Faites tout pour respecter les instructions de Sécurité indiquées à la page 20 au moment d'installer la hotte.

Pour obtenir un meilleur rendement, la conduite située à l'extérieur ne devra pas dépasser les QUATRE MÉTRES et ne devra pas non plus avoir plus de deux angles de. Par contre, elle devra avoir au moins Ø120 de diamètre.

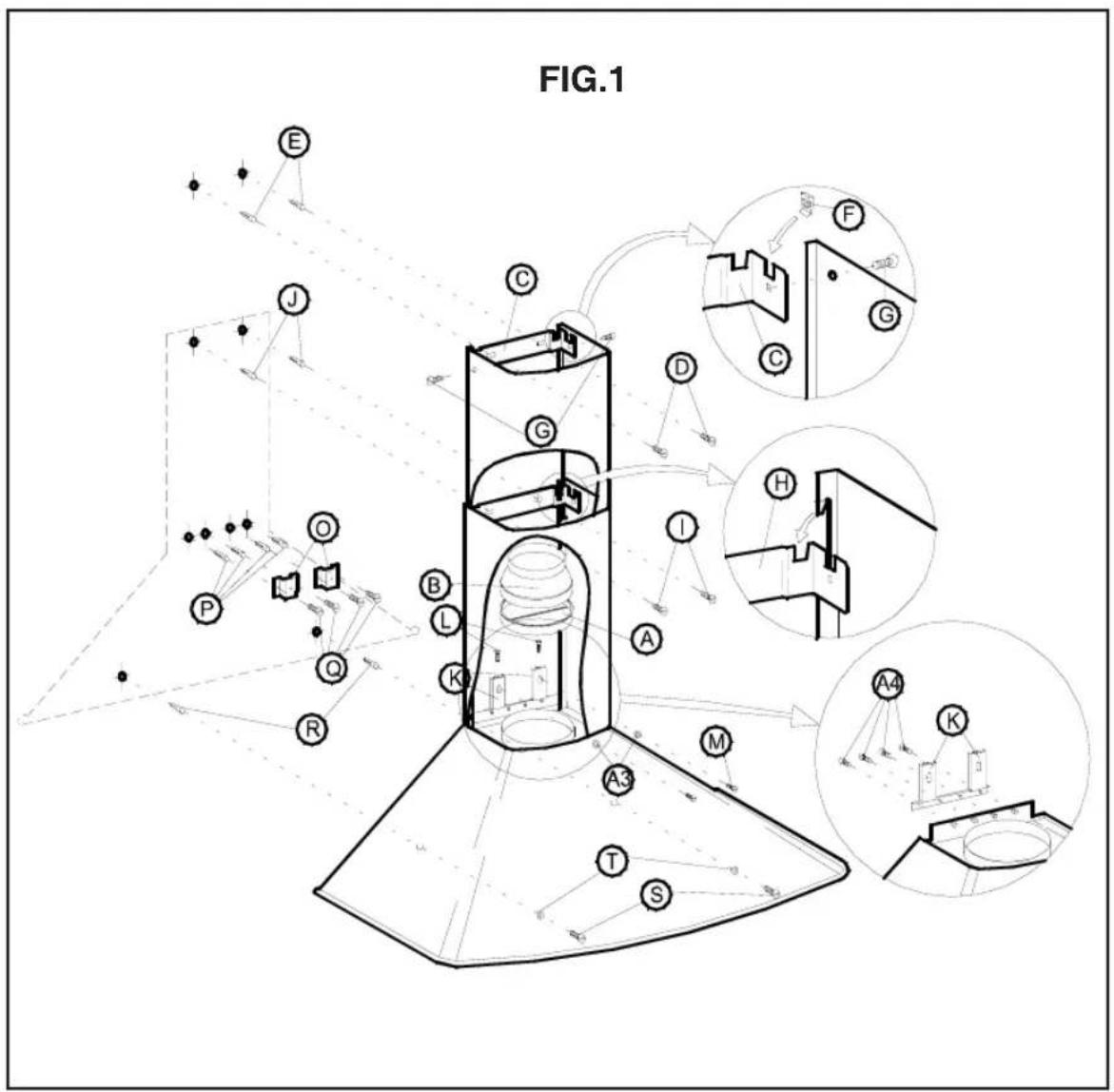

1) En utilisant le guide ci-joint, tracez et perforez dans le mur les points pour fixer les sabots de retenue (A1) ( 8× 40) et (J) ( 6× 30). 2) Vissez les supports (O) au mur à l'aide des vis à bois (Q) (5 × 45) et le support (H) à l'aide des vis à bois (I) (4 × 30), comme cela est indiqué sur la figure 1. 3) Vissez le support (K) sur le corps de la hotte à l'aide des vis (A 4) (M 4 x 12), comme cela est indiqué sur le croquis de la figure 1. 4) Accrochez la hotte dans les supports installés (O). Nivelez l'appareil en serrant les vis (L) (M 4 x 12). 5) Tracez la situation des vis à bois (S) (5 × 45). 6) Déconnectez la hotte. 7) Perforez le mur et accrochez les sabots (R). 8) Accrochez la hotte, serrez les vis (M) (M4 x 12) au moyen des rondelles (A3) (M4) et à l'aide des vis à bois. 9) Montez les couvre-tuyaux. En fixant la partie inférieure sur le support (H) comme cela est

Indiqué sur le croquis de la figure 1. Élevez le couvre-tuyau supérieur jusqu'à l'endroit souhaité et marquez son contour sur le mur. Enlevez les couvre-tuyaux.

10) Placez les agrafes (F) dans le support (C). 11) Centrez le support (C) sur le contour marqué ; tracez et percez les points de fixation des sabots (E) ( 6 × 30). Fixez le support (C) avec des vis à bois (D) ( 4 × 30). 12) Placez la pièce (A) si le tuyau interieur (non livré) est 0150 ou (A) + (B) s'il est 0120. 13) Fixez le tuyau interieur avec un collier (non livré) à (A) ou (B) selon le cas. 14) Une fois que le tuyau interieur est placé, placez le couvre-tuyau inférieur sur la hotte et fixez le couvre-tuyau supérieur avec des vis (G).

Filtres à charbon actif (facultatif)

Dans le cas où il serait impossible d'évacuer le gaz à l'extérieur, la hotte peut être placée pour purifier l'air en le faisant passer à nouveau dans les filtres à charbon actif.

Les filtres à charbon actif peuvent durer entre trois et six mois, selon la façon dont ils sont utilisés par tout un chacun. Ces filtres ne sont pas lavables et ne peuvent pas être régénérés non plus. Une fois qu'ils sont abîmés, il faut les remplacer.

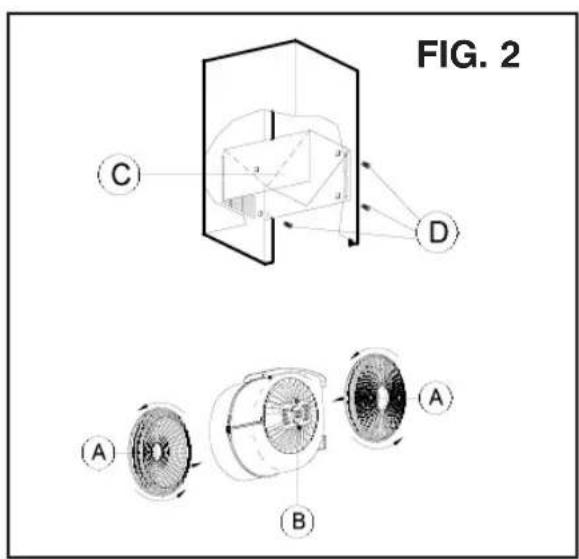

Filtres type 1 - fig. 2 (page 25)

1) Placez les filtres dans la section latérale d'aspiration du moteur en faisant correspondre les orifices des filtres (A) avec les pivots (B) de la carcasse du moteur. Tournez dans le sens qui est indiqué sur la figure. 2) Retirez les couvre-tuyaux. Placez le diffuseur (C) à l'intérieur en utilisant des vis (D). Placez à nouveau les couvre-tuyaux.

Filtres type 2 - fig. 3 (page 25)

1) Placez les écrous-support (F) dans le corps de la hotte. 2) Fixez les supports (B) avec des vis (E) sur les écrous (F). 3) Montez les filtres à charbon (A) en introduisant les ancrages dans les fentes des supports (B). 4) Retirez les couvre-tuyaux. Placez le diffuseur (C) à l'intérieur du couvre-tuyaux inférieur en utilisant des vis (D). Placez à nouveau les couvre-tuyaux.
