BEDIENUNGSANLEITUNG DM 70 TEKA

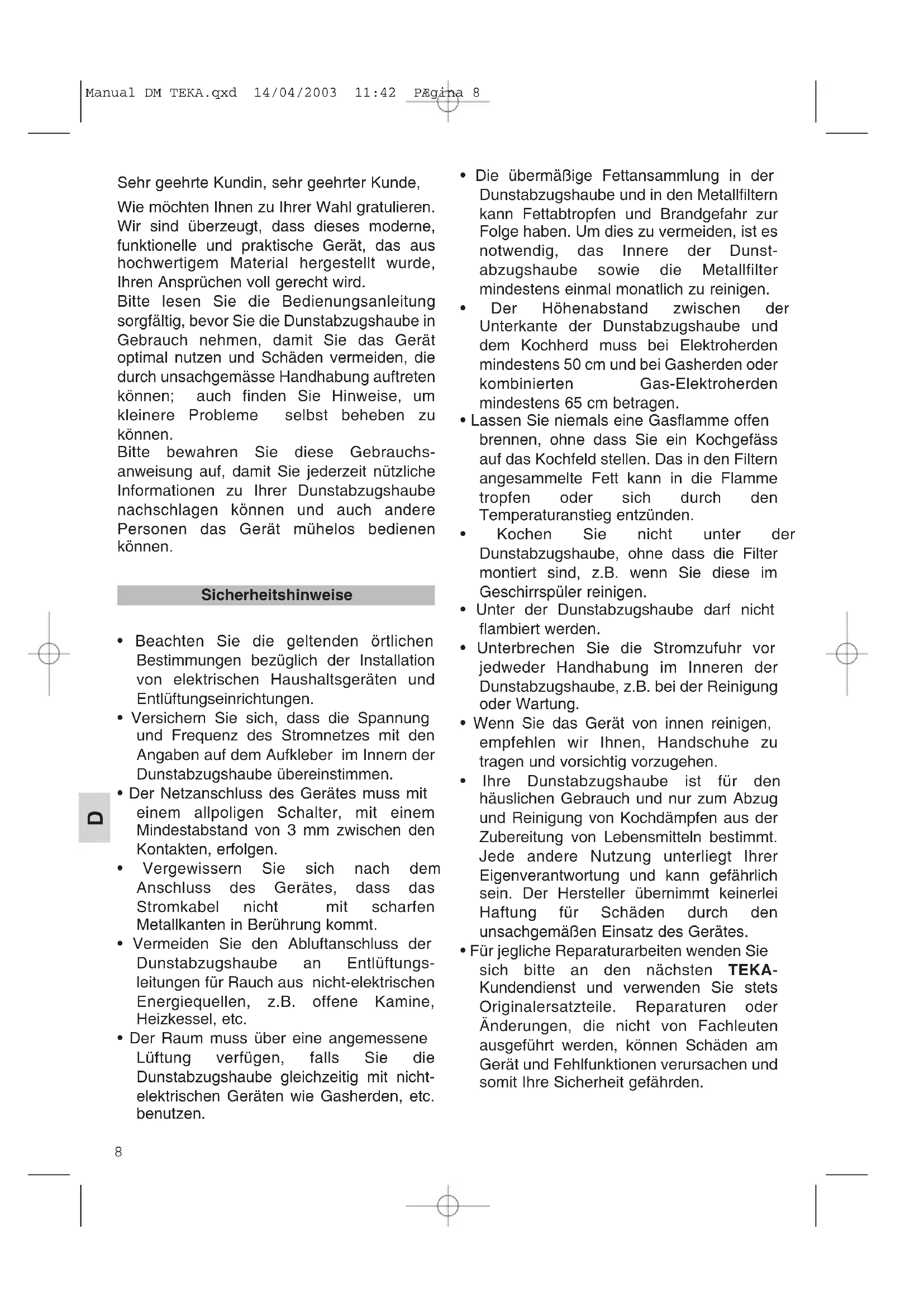

Sehr geehrte Kundin, sehr geehrter Kunde,

Wie möchten Ihnen zu ihrer Wahl gratulieren. Wir sind überzeugt, dass diese moderne, Funktionelle und praktische Gerät, das aus hochwertigem Material hergestellt wurde, ihren Ansprüchen voll gerecht wird.

Bitte lessen Sie die Bedienungsanleitung sorgfältig, bevor Sie die Dunstabzugshaube in Gebrauchnehmen, damit Sie das Gerät optimal nutzen und Schäden vermeiden, die durch unsachgemäße Handhabung auftreten können; auch finden Sie Hinweise, um Kleinere Probleme selbst beheben zu können.

Bitte bewahren Sie diese Gebrauchs-anweisung auf, damit Sie jederzeit nutzliche Informationen zu ihrer Dunstabzugshaube nachschlagen konnen und auch andere Personen das Gerät mühelos bedieten konnen.

Sicherheitshinweise

• Beachten Sie die geltenden ortlichen Bestimmungen bezüglich der Installation von elektrischen Haushaltsgeräten und Entlüfungseinrichtungen.
• Versichert Sie sich, dass die Spannung und Frequenz des Stromnetzes mit den Angaben auf dem Aufkleber im Innern der Dunstabzugshaube übereinstimmen.
• Der Netzanschluss des Gerätes muss mit einem allpoligen Schalter, mit einem Mindestabstand von 3 mm zwischen den Kontakten, erfolgen.
• Vergewissern Sie sich nach dem Anschluss des Gerätes, dass das Stromkabel nicht mit scharfen Metallkanten in Berührung kommt.
• Vermeiden Sie den Abluftanschluss der Dunstabzugshaube an Entlüftungsleitungen für Rauch aus nicht-elektrischen Energiequellen, z.B. offene Kamine, Heizkessel, etc.
• Der Raum muss über eine angemessene Luftung verfügbar, falls Sie die Dunstabzugshaube gleichzeit mit nichtelektrischen Geräten wie Gasherden, etc. benutzen.

Die übermäßige Fettansammlung in der Dunstabzugshaube und in den Metallfilter kann Fettabtropfen und Brandgefahr zur Folge haben. Um dies zu vermeiden, ist es notwendig, das Innere der Dunstabzugshaube sowie die Metallfilter mindestensomal monatlich zu reinigen.
- Der Höhenabstand zwischen der Unterkante der Dunstabzugshaube und dem Kochherd muss bei Elektroherden mindestens 50 cm und bei Gasherden oder kombinierten Gas-Elektronherden mindestens 65 cm betragen.
- Lassen Sie niemals eine Gasflamme offen brennen, ohne dass Sie ein Kochgefass auf das Kochfeld stellen. Das in den Filterngesammelte Fett kann in die Flammetropfen oder sich durch den Temperaturanstieg entzünden.
Kochen Sie nicht unter der Dunstabzugshaube, ohne dass die Filter montiert sind, z.B. wenn Sie diese im Geschirrspul erinigen.
- Unter der Dunstabzugshaubearfnd nicht flambiert werden.
- Unterbrechen Sie die Stromzufuhr vor jederweder Handhabung im Inneren der Dunstabzugshaube, z.B. bei der Reinigung oder Wartung.
- Wenn Sie das Gerät voninnen reinigen, empfehlen wir Ihnen, Handschuhe zu tragen und vorsichtig vorzugehen.
- Ihre Dunstabzugshaube ist für den tatsächlichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt. Jede andere Nutzung unterliegt ihrer Eigenverantwortung und kann gefährlich sein. Der Hersteller übernimmt keinerlei Haftung für Schaden durch den unsachgemäßen Einsatz des Gerätes.
- Für jegliche Reparaturarbeiten wenden Sie sichitte an den nachsten TEKA-Kundendienst und verwenden Sie stets Originalersatzteile. Reparaturen oder Änderungen, die nicht von Fachleuten ausgeführten werden, konnen Schäden am Gerät und Fehlfunktionen verursachen und damit ihre Sicherheit gefährden.

Inhaltsverzeichnis

Seite

Gerätebeschreibung 9

Bedienungsanleitung 9

Reinigung und Wartung 10

Falls etwas nicht funkioniert 10

Gerätemasse und technische Daten 11

Mitgeliefertes Zubehor 12

Einbau 12

Aktivkohlefilter 12

Gerätebeschreibung

A Programmschaltung mit Druckkopf für Licht und Geschwindigkeit mit Funktionsteuchte.
B Metalfilter.
C Beleuchtung mit zwei Lampen - 40W (E-14).
D, E Abzugsrohrverkleidung, hohenverstellbar.

Gebrauchsanleitung

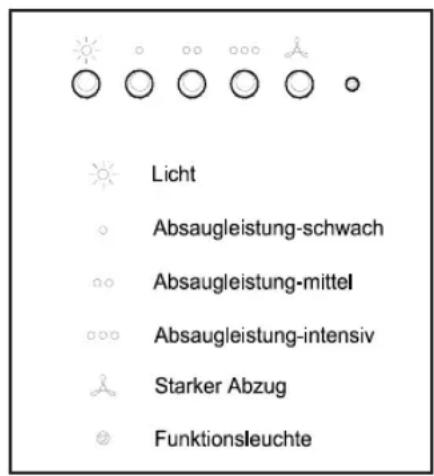

Sie konnen die Funktionen der Dunstabzugshaube durch Betätigung der Bedientasten, wie in der Zeichnung angegeben, einstehen.

Um eine bessere Absaugleistung zu erzielen, empfehlen wir Ihnen, das Gerät einige Minuten vor dem Kochen einzuschalten, damit der Luftstrom bei Kochbeginn den Dunst dauerhaft und gleichmässig absaugt.

Ebenso sollenn Sie das Gerät nach dem Kochen eine Minuten eingeschaltet{lassen, um den vollständigen Abzug aller Dämpfe und Gerüche nach drauben sicherzustellen.

Reinigung und Wartung

Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise auf Seite 8.

Reinigung des Gehäuses

• Wenn ihre Dunstabzugshaube aus rosfreiem Edelstahl ist, benutzen Sieitte die speziellen Reinigungsmittel fur diesen Material und befolgen sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seite. Vermeiden Sie Reinigungsmittel, die atzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernnde oder atzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.

Reinigung der Metallfilter

Zum Entfernen der Filter aus dem Filterrahmen über Sie leichten Druck auf die

Einfügevorrichtung aus undnehmen Sie dann die Filter hersus.

Zur Reinigung konnen Sie die Filter in heissem Wasser mit neutraler Seite einweichen, bis sich das Fett lost und sie dann unter flieBendem Wasser abspulen, oder Sie benutzen spezielle Fettloser. Die Filter konnen auch in der Spulmaschine gereinigt werden; in thisem Fall empfehlen wir Ohnen, sie senkrecht zu stellen, damit keine Speisereste zurückbleiben. Der Einsatz von scharfen Reinigungsmitteln oder Glanzzusatzen in der Geschirrspulmaschine kann die Metalloberflache der Filter angreifen (Einschwarzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt.

Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.

Lampenwechsel

Gehen Sie wie folgt vor:

• Entfernen Sie die Metallfilter.
• Wechseln Sie die defekte Lampe aus; Höchstleistung 40 W (E-14).
  Fugen Sie die Filter wieder ein.

Falls etwas nicht Funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sieitte folgende Punkte:

Problem Mögliche Ursache Lösung
Die Dunstabzugshaube Funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.	Schließen Sie das Kabel an.
	Kein Strom im Netz / Stromausfall.	Vergewissem Sie sich, dass das Stromnetz Funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.	Ersetzen bzw.reinigen Sie die Aktivkohle-oder Metallfilter.
	Verstopfung im Luftabzugsrohr.	Entfern den Sie die Verstopfungsursache.
Die Beleuchtung Funktioniert nicht. Die Lampen sind defekt.	Die Lampen sind lose.	Ersetzen Sie die Lampen.
		Drehen Sie die Lampen fest.

Gerätemaße und Technische Merkmale

A	B	C		D	E	F
		MIN	MAX
600/700/900	500	440	800	275	235	175

INDUSTRIAL S.A. SANTANDER (E) Campana decorativa Serial n°: A-00000 Código Técnico * VKATAKETHE:
ELECT:*
Potencia nom. lámpara: Potência nom. lámpada: Pulsance lamps. Lamps rate: 2x40W max. METTETH ONOMAETH IEXTE:

CODE NR. NETZSPANNUNG (V) FREQUENZ (Hz)		NENNLEISTUNG LAMPEN / MOTOR (W)	LEISTUNG
114211DM	220-240 50 2x40 / 250		800 m³/h
134211DM	110-127 60 2x40 / 280		750 m³/h

TEKA INDUSTRIAL S.A. besteht sich das Recht vor, an seinen Geräten ggf. Änderungen vorzunehmen, ohne darauf deren Haupteigenschaften zu verändern.

Mitgeliefertes Zubehör

1 Reduzierstück 150 / 125 mm.
1 Rückstauklappe.
1 Haubenaufhängung.
2 Wandaufhängung.
2 Befestigungswinkel für den Kamin.
6 Wandbesfestigungsdübel 08.
6 Wandbefestigungsschrauben(Ø5x45)
4 Befestigungsdübel 06.
4 Wandbefestigungsschrauben(Ø4x30)
2 U-Scheiben 6,5 x 18 für Wandbefestigungsschrauben.
2 U-Scheiben M4 fur Wandbefestigungsschrauben.
8 Senkkopfschrauben Nirosta 4× 12 fur die obere Kaminbefestigung.
2 Senkkopfschrauben Nirosta 03,7 x 10 fur die obere Kaminbefestigung.

Einbau

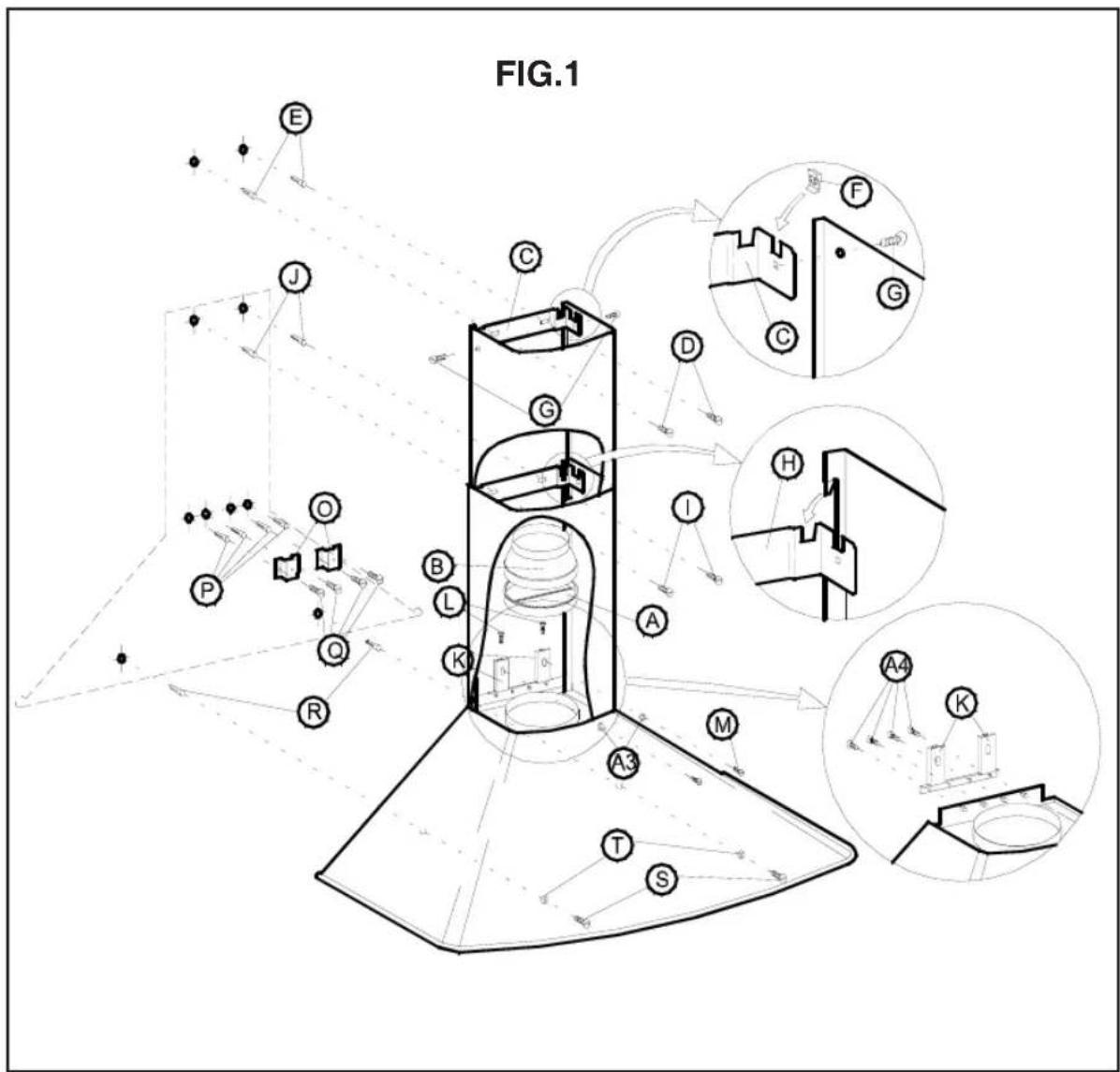

Zeichnung 1 (S. 13)

Beim Einbau der Dunstabzugshaube beachtenden Sieitte die Sicherheitshinweise auf Seite 8.

Für eine optimale Leistung der Dunstabzugshaube sollte das Abzugsrohr nach außen nicht länger als VIER METER sein, nicht mehr als zwei 90^ Winkel haben und der Durchmesser sollte mindestens 0120 betragen.

1) Zeichnen Sie mit Hilfe der beiliegenden Schablone die Bohrlocher an und bohren Sie die Locher für die Befestigungsdübel (A1) (08× 40) und (J) (06× 30) .
2) Schrauben Sie die Aufhängung (O) in die Wand und davon mit den Schraubenbolzen (Q) (Ø 5x45) und die Aufhängung (H) mit den Schraubenbolzen (I) (Ø4x30), wie in Figur 1 dargestellt.
3) Befestigen Sie die Aufhängung (K) mit den Schrauben (A4) (M4x12) über dem Haubenkorper, wie im einzelnen in der Figur 1 dargestellt.
4) Hängen Sie die Haube in die befestigte Aufhängung (O). Nivellieren Sie das Gerät durch Anziehen der Schrauben (L) (M4x12).
5) Zeichnen Sie die Position der Schraubenbolzen (S) ( 5× 45) an.
6) Hangen Sie die Haube ab.
7) Bohren Sie die Dubellocher und bringen Sie die Dubel (R) an.
8) Hängen Sie die Haube ein, ziehen Sie die Schrauben (M) (M4 x 12) mit den Unterlegscheiben (A3) (M4) fest und die Schraubenbolzen (S) (Ø 5x45) mit den Unterlegscheiben (T) (M6).
9) Montieren Sie die Rohrummantelungen durch Befestigung des Unterteils an der Aufhängung (H),

wie in der Figur 1 tatsächien. Heben Sie die obere Rohrummantelung auf die gewünschte Höhe an und markieren Sie den Umriss an der Wand. Entfernen Sie die Rohrummantelungen.

10) Bringen Sie die Klammern (F) an der Halterung (C) an.
11) Zentrieren Sie die Halterung (C) innerhalb des markierten Umrisses; zeichnen Sie die Bohrlocher an und bohren Sie die Licher für die Dubel (E) (Ø6 x 30). Befestigen Sie die Halterung (C) mit den Dubelschrauben (D) (Ø4 X 30).
12) Bringen Sie das Teil (A) an, wenn das Innenrohr (nicht mitgeliefert) einen Durchmesser von 0150 hat oder (A) + (B) bei einem Durchmesser von 0120.
13) Befestigen Sie das Innenrohr mit einer Schelle (nicht mitgeliefert) entsprechend an (A) bzw. (B) an.
14) Nach der Anbringung des Innenrohres setzen Sie dieunte Rohrverkleidung auf die Dunstabzugshaube und befestigen Sie die obere Rohrummantelung mit den Schrauben (G).

Aktivkohlefilter (Optional)

Falls ein Dunstabzug nach außen nicht möglich ist, kann die Dunstabzugshaube mittels Aktivkohlefiltern so betrieben werden, dass die Reinigung der Luft mit Umluftbetrieb über diese Filter erfolgt.

Die Nutzungsdauer dieser Aktivkohlefilter beträgt, je nachdem wie oft und lange Sie das Gerät einschalten, zwischen drei bis sechs Monaten. Diese Filter sind nicht wasch- oder wiederverwendbar. Sie müssen nach der Abnutzung erneuert werden.

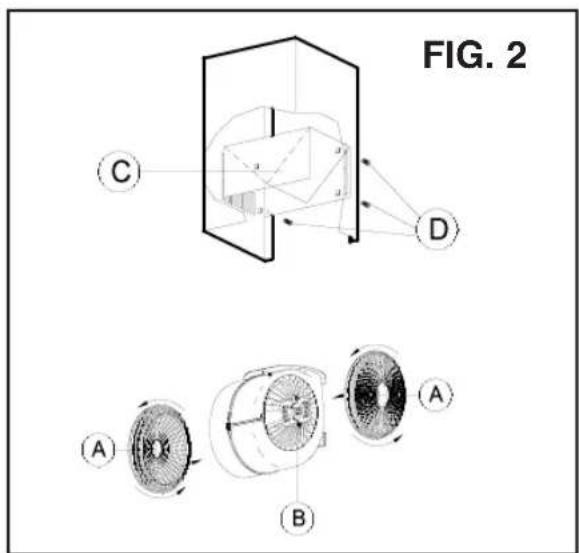

SET Typ 1 - Zeichnung 2 (S. 13)

1) Setzen Sie die Filter jeweils in das Ansaugteil an beiden Seiten des Motors ein, indem Sie die Filteröffnungen (A) in die Raster (B) des Motorgehauses einstecken. Anschliessend drehen Sie in die auf der Zeichnung angegebene Richtung.

2) Entfernen Sie die Rohrverkleidungen. Befestigen Sie den Diffusor (C) im Inneren der unteren Rohrverkleidung mit den Schrauben (D). Bringen Sie die Rohrverkleidung wieder an.

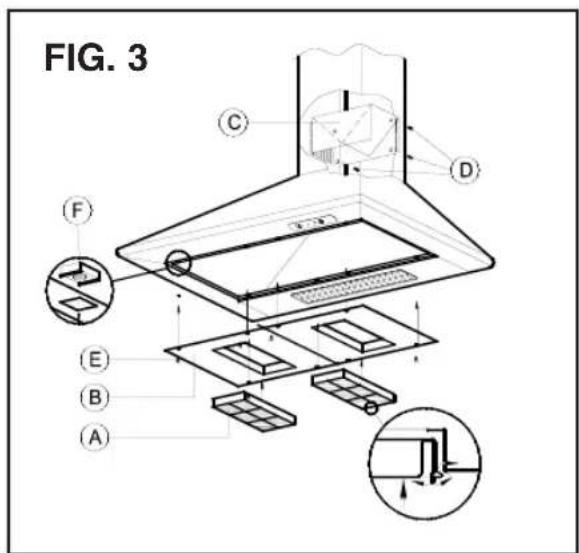

SET Typ 2 - Zeichnung 3 (S. 13)

1) Bringen Sie die Befestigungsmuttern (F) am Haubengehäuse an.
2) Befestigen Sie die Halterungen (B) mit den Schrauben (E) auf den Muttern (F).
3) Montieren Sie die Aktivkohlefilter (A), indem Sie die Verankerungen in die Halterungsschlitze eingufen (B).
4) Nehmen Sie die Rohrverkleidung ab. Befestigen Sie den Diffusor (C) im Inneren der unteren Rohrabdeckung mit den Schrauben (D). Bringen Sie die Rohrverkleidung wieder an.
