MANUAL DE UTILIZADOR DM 70 TEKA

Manual de Instruções

Exaustores DM-60/DM-70/DM-90

W

Estimado cliente:

TEKA INDUSTRIAL S.A. SANTANDER (E) Campana decorativa Serial n°: A-00000 Código Técnico * NΚΑΤΑΚΕΤΗΟ

ELECT:

Potência nom. lâmpara: Potência nom. lâmpada: Puisance lâmpes. Lamps rate: 2x40W max. METTÉTH ONOMAETH ILEXI2:

ParabénsPGA
Estamos
certos que este aparelho, moderno, funcional
e práctico, construindo com materiais de
primeira qualida, irá satisfazerhlenamente
as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇões antes de utilizes o exaustor de campanula pela primaira vez, a fim de obter o maior rendimento do aparecido e evaporar avarias provocadas por uma utilização Incorrecta, permitindo-lhe ainda solucionar poucoços problemas.

a

Guarde este manual,.POIS fornecer-Ihe-á informacoes uteis sobre o seu exaustor em qualquer alterua e faculdar autilização do mesmo por outras pessoas.

Instruções de Segurarca

• Respeite as normas locais em vigor que regulam as instalacoes electricas domesticas e evacacao de gases.
• Certifique-se que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do exaustor.
• O aparecido deve ser connectado à rede por meio de um interruptor de corte omnipolar, com uma separação minima de contactos de 3 mm.
• Uma vez instalado o exaustor, certificou-se que o cabo de alimentacao a rede não está em contacto com arestas metalicas vivas.
• Evite ligar o aparelho a conduitas realizadas para a evacuação de fumos originados por uma energia que não está eletrica. Por exemplo: caldeiras, chaminés, etc.
• O compartmento delve estar所提供 de uma ventilacao adequada se o exaustor for utilizes, simultaneamente, com apareiros alimentados por uma energia que não seja eletrica. Por example: cozinas a gás.
• A Accumulation excessiva de gordura no

exaustor e filtros metalicos aumento o risco de incendio eaturaçao,sendo, por isso,necessario lavar a parte interior do exaustor e os filtros metalicos pelo menos uma vez por mês.

• A parte inferior do exaustor deve estar, no minimo, a 50 cm de alta das placas de fogao eletricas e a 65 cm das placas a gás ou mistas.
• Nunca deixe os bicos do fogão aceses sem que tenham um recipiente a cobri-los. A gordura acumulada nos filtros pode escorrer ou inflamar-se devido ao aumento de temperatura.
• Evite cozinho par baixo do exaustor se os filtros metalicos não estiverem colocados, por exemplo: quando estiverem a ser lavados na区管委会 de lavar a loça.
• Não delve flamejar debaixo do exaustor.
• Desligue o aparelho antes de efectuar qualquer manipulacao no seu interior. Por exemple: durante a limpeza ou manutencao.
• Recomendamos o uso de luvas e extrema precação durante a limpeza do interior do exaustor.
• O seu exaustor destina-se a uso dométrico eunicamente para a extracção e purificação dos gases provenientes da preparação de alimentos. A sua utilização para outros fins é da sua inteira responsabilité e pode ser perigosa. O fabricante não se responsabiliza por danos causados por uma utilização indevida do aparelho.
• Para qualquer reparacao,deer dirigir-se ao Servico de Assistencia Tecnica da TEKA mais proximo e utilizear sempre peças originais. As reparacoes ou 修改as realizadas por pessoal nao qualificado poder original danos no aparelho ou um mau functi冗amento, colocando em perigo a sua seguranca.

"ndice

Pagina

Descrição do aparelho 27

Instruções de utilizesação 27

Limpeza e manutenção 28

Em caso de alguma avaria 28

Dimensoes e caracteristicas 29

Acessórios fornecidos 30

Instalacao 30

Descrição do Aparelho

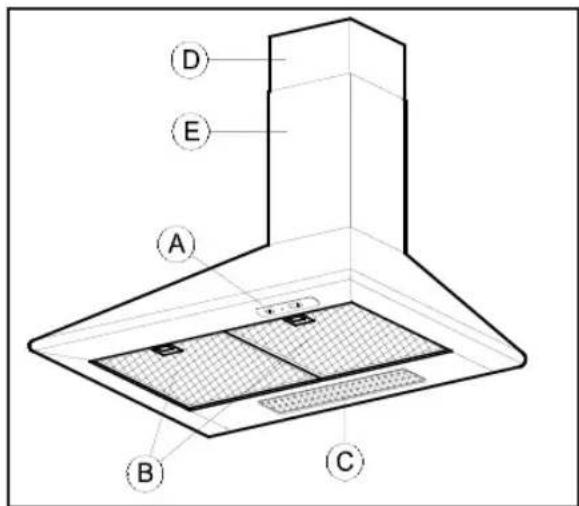

A Comando com interruptores para a luz e velocidade com luz de avis de funciona.
B Filtrros metálicos.
C Lampada com bois pontos de luz - 40W (E-14).
D, E Condutas, regulaveis em alta.

Instruções de Utilização

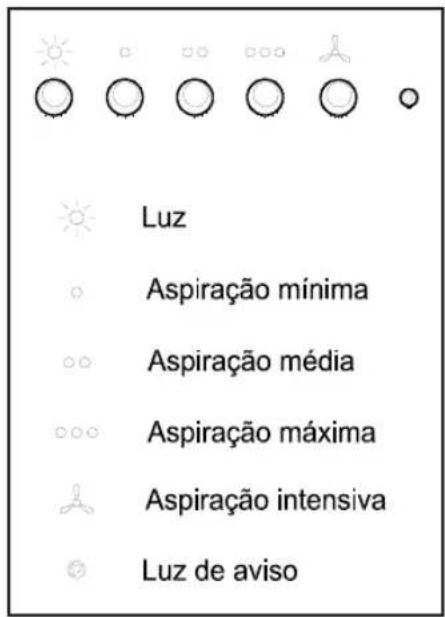

Ao acontecer o commando como indica a figura podera controlar as funções do exaustor.

Para encontrar uma melhor aspiração, recomendamos que ponha o exaustor em precisão para que o fluxo de ar seja continuou e estavel no momento de aspirar os fimos.

De igual modo, mantenha o exaustor emfunacionamento uns instantos antes decozinhar para que a totalidade dos fumos eodores sejam aspirados para o exterior.

Limpeza e Manutenção

Ao efectuar os lavoros de limpeza e manutenção, certifique-se que cumpre as instruções de Segança indicadas na págnia 26.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve'utilizar produits espécíficos para este material, conforme as instruções do fornecedor do produit.
• Se o seu exaustor for pintado, utilize agua típida e sabão neutro. Evite usar produits comsubstências corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metalicos nem produits abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pélos.

deixando-os em agua quente e detergente neutro até que a gordura se dissolve e exxugando-os debaixo da torneira ou utilizesyxando produits proprios para gordura. Tentem poderm ser lavados na maquina de lavar a loça. Neste caso, é aconsehlavel colocar os filtros na vertical a fim de evaporar que se depositem restos de comida nos mesmos.

A lavagem dos filtros na区管委会 de lavar loça com detergentes agressivos ou abrilhantadores pode deteriorar a superficie metalica (enegrecendo-a), no entanto não afecta sua capacidade de retençao de gorduras.

Uma vez limpos, deixe os filtros segar ao ar e depois volta a colocá-los no exaustor.

Substituição de Luzes

• Retire os filtros metálicos.
• Troque a lampada avariada/fundida. A potência Tmaxa das lampadas é de 40 W (E-14).
• Colique os filtros metálicos.

Em caso de Alguma Avaria

Antes de Telefonar ao Servico Tecnico, fora as seguientes verificacoes:

Problema	Possível causa	Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue o cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Fildros saturados de gordura.Obstruição na conduça de saída de ar.	SubSTITUA ou limpe os filtros de carbono activo e/ou metaúlicos consoante o caso.Elimine a obstruição.
As lâmpadas não acendem.	As lâmpadas está funidas.As lâmpadas está frouxas.	SubSTITUA as lâmpadas.Aperte as lâmpadas.

Dimensoes e Caracteristicas

A	B	C		D	E	F
		MN	MAX
600/700/900	500	440	800	275	235	175

TEKINDUSTRIAL S.A. SANTANDER (E) Campana decorativa Serial n°: A-00000 Cólico Técnico * NEATAMETER:
ELECT:*
Potencia nom. lámpara: Potencia nom. lumbada: Puisance lampes. 2x40W max. Lamps rate:
METTETH ONOMAETH EXTE:

Código Técnico	Tensão (V) Da Rede	Frequência (Hz) Da Rede	Potência (W) Das Luzes / Motor	Caudal De Aspiração
114211DM 2	20-240 50 2x40 /	250 800 m		3/h
134211DM 1	10-127 60 2x40 /	280 750 m		3/h

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seu's aparelhos as alteracoes que considerar necessarias sem prejuizo das suas caracteristicas基本情况.

Acessórios Fornecidos

1 Redutor de 150 / 125 mm.
1 Valvula anti-returno.
2 Suporte para conduita.
1 Suporte exaustor.
2 Suportes parede.
6 Buchas (08 x 40).
6 Tira-fundos (parafuso de cabeca hexagonal) (05× 45)
4 Buchas (Ø6 x 30).
4 Tira-fundos (parafuso de cabeza hexagonal) ( 4× 30)
2 Anilhas M6.
2 Anilhas M4.
2 Parafusos (Ø3.9 x 13).
8 Parafusos (Ø3.9 x 13).

Instalacao

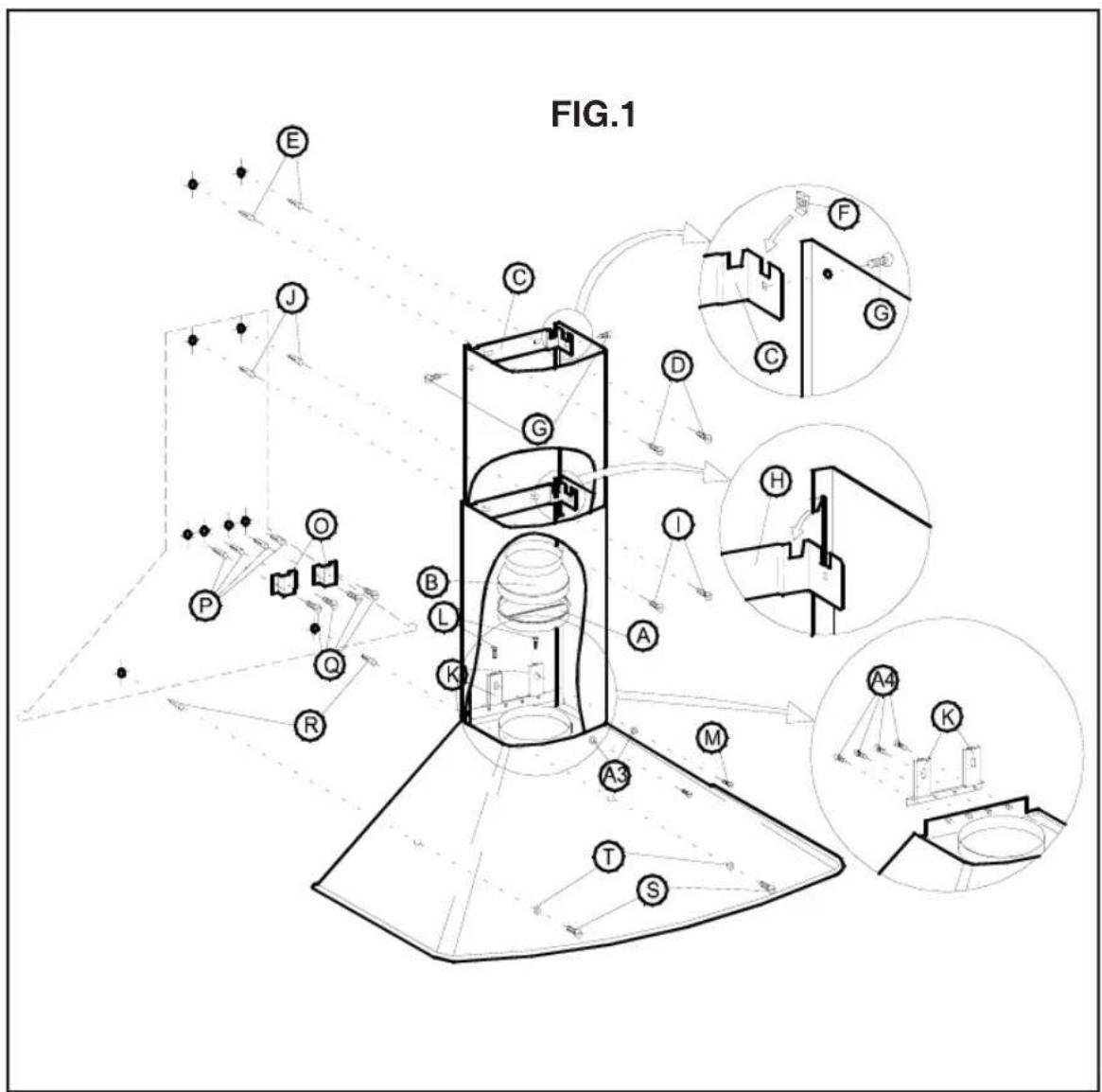

Fig. 1 (Pag. 31)

Durante a instalacao do exaustor certificque se cumpre as Instruções de Seguranca indicadas na párgina 26.

Para obter o maior rendimento, a conduita para o exterior não devera ser superior a QUATRO METROS, ter mais deinous angulos de 90^ , e o seu diametro deve ser de pelo menos Ø120.

1) Utilizando molde em anexo, marque e fure na parede os pontos de fixacao das buchas (A1) (08× 40) e (J) (06× 30) .
2) Fixe os suportes (O) à parede com os tira-fundos (Q) ( 5 × 45 ) e o suporte (H) com os tira-fundos (I) ( 4 × 30 ), conforme indicado na figura 1.
3) Fixe o suporte (K) no corpo do exaustor com os parafusos (A4) (M4x12), conforme indicado no detalhe da figura 1.
4) Coloque o exaustor nos suportes que foram montados (O). Nivele o aparelho, apertando os parafudos (L) (M4x12).
5) Marque a localização dos tira-fundos (S) (0, 5x45).
6) Retire o exaustor.
7) Fure a parede e coloque as buchas (R).
8) Coloque o exaustor, aperta os parafusos (M) (M4 x 12) com as anilhas (A3) (M4) e os tira-fundos (S) (Ø 5x45) com as anilhas (T) (M6).
9) Monte as conduitas, fixando a conduita

inferior no suporte (H), conforme indicado no detalhe da figura 1. Suba a conduita superior ate ao local desejado e marque o seu contorne na parede. Retire as conduitas.

10) Coloque os ganchos (F) no suporte (C).
11) Centre o suporte (C) no contorno marcado;\ marca e fure os pontos de fixacao das\ buchas (E) (06× 30) . Fixe o suporte (C) com\ os tira-fundos (D) (04x30) .
12) Coloque a peça (A) se o tubo interior (não fornecido) for Ø150 ou (A)+(B) se for Ø120.
13) Fixe o tubo interior com uma braçadeira (não fornecida) a (A) ou (B) consoante o caso.
14) Uma vez colocado o tubo interior, Coloque a conduita inferior sobre o exaustor e fixe a conduita superior com os parafusos(G).

Quando não for possível a evacuação de gases para o exterior, o exaustor pode ser configurado para purificar o ar fazendo-o circular de novo atraves de filtros de carbono activo.

A duração dos filtros de carbono activo varia entre eles e os mezes, dependendo das condições particulares de utilizesçao. Estes filtros não são lavaveis nem reutilizaveis, pelo que devem ser substituidos sempre que terminate a sua vidautil.

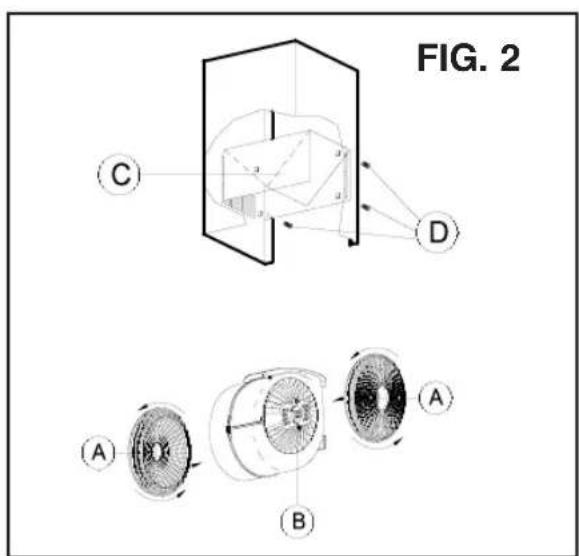

1) Coloque os filtros na sequção lateral de aspiração do motor fazendo coincir dos orificios dos filtros (A) com os pivots (B) da carcaça do motor. Gire no sentido indicado na figura.
2) Retire as condujas. Coloque o difusor (C) no interior da conduita inferior com os parafusos (D). Volte a colocar as condujas.

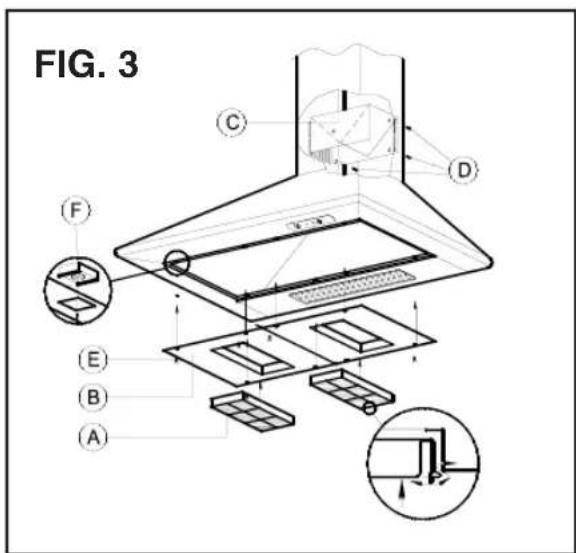

1) Coloque a porca de suporte (F) no corpo do exaustor.
2) Fixe os suportes (B) com os parafudos (E) sobre as porcas (F).
3) Monte os filtros de carbono (A) introduzindo os pontos de fixação nas ranhuras dos suportes (B).
4) Retire as conduitas. Coloque o difusor (C) no interior a conduta inferior com os parafusos (D). Volte a colocar as conduitas.
