MODE D'EMPLOI WG261E.9 WORX

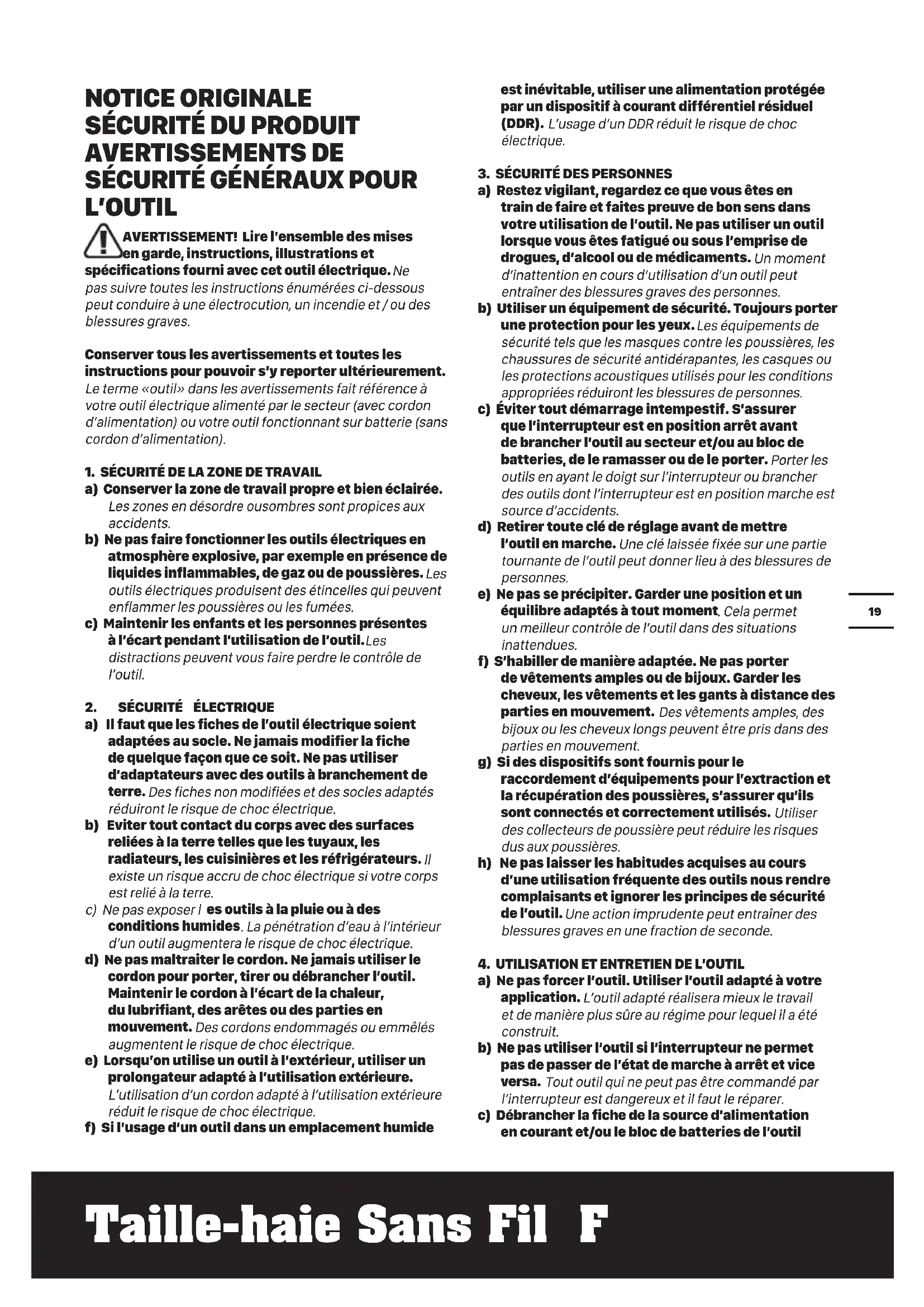

L’OUTIL AVERTISSEMENT! Lire l’ensemble des mises en garde, instructions, illustrations et spécifications fourni avec cet outil électrique.

pas suivre toutes les instructions énumérées ci-dessous peut conduire à une électrocution, un incendie et / ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1. SÉCURITÉ DE LA ZONE DE TRAVAIL

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ousombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2. SÉCURITÉ ÉLECTRIQUE

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.

existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer l es outils à la pluie ou à des conditions humides . La pénétration d‘eau à l’intérieur d’un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR). L’usage d’un DDR réduit le risque de choc électrique.

3. SÉCURITÉ DES PERSONNES

a) Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment . Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) Ne pas laisser les habitudes acquises au cours d’une utilisation fréquente des outils nous rendre complaisants et ignorer les principes de sécurité de l’outil. Une action imprudente peut entraîner des blessures graves en une fraction de seconde.

4. UTILISATION ET ENTRETIEN DE L’OUTIL

a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil20 Taille-haie Sans Fil F avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler

g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. h) Maintenir les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et surfaces de préhension glissantes ne permettent pas une manipulation et un contrôle de l’outil en toute sécurité en cas d’imprévus.

a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut entraîner un risque de blessure et d’incendie. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un incendie. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. e) N’utilisez pas de batterie ou d’outil endommagé ou modifié. Des batteries endommagées ou modifiées peuvent se comporter de façon imprévisible et causer un incendie, une explosion ou un risque de blessure. f) N’exposez pas une batterie ou un outil à un incendie ou à une température excessive. L’exposition à un incendie ou une température supérieure à 130 °C peut causer une explosion. g) Suivez toutes les instructions de charge et ne rechargez pas la batterie ou l’outil en dehors de la plage de température spécifiée dans les instructions. Recharger la batterie de façon inappropriée ou en dehors de la plage de température spécifiée peut l’endommager et augmente le risque d’incendie.

6. MAINTENANCE ET ENTRETIEN

a Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. b) Ne révisez jamais de batteries endommagées.

révision de batteries doit uniquement être effectuée par le fabricant ou les prestataires de service autorisés. AVERTISSEMENTS DE

Maintenez toutes les parties du corps éloignées de la lame de coupe. N’enlevez pas la matière coupée, et en tenez pas la matière à couper pendant que les lames sont en mouvement. Les lames continuent de bouger après avoir mis l’interrupteur hors tension. Un moment d’inattention lors de l’utilisation du taille-haie peut causer de graves blessures personnelles.

Portez le taille-haie par la poignée et avec la lame de coupe arrêtée, et veillez à n’actionner aucun interrupteur d’alimentation. Une manipulation appropriée du taille-haie réduit le risque de blessure personnelle en raison des lames de coupe. c) Lorsque vous transportez ou rangez le taille- haie, fixez toujours l’étui protecteur de lame. Une manipulation appropriée du taille-haie réduit le risque de blessure corporelle causée par les lames. d) Au moment de retirer un objet bloqué ou d’entretenir l’unité, n’oubliez pas de mettre tous les interrupteurs d’alimentation hors tension, et de retirer ou débrancher le bloc de batterie. L’actionnement inattendu du taille-haie tout en retirant un objet bloqué ou en effectuant l’entretien peut entraîner de graves blessures personnelles. e) Tenir l’outil par ses surfaces antidérapantes et isolées si l’outil de coupe risque d’entrer en contact avec des câbles cachés. L’entrée en contact avec un câble sous tension rendra les parties en métal de l’outil également sous tension et l’utilisateur pourrait recevoir une décharge électrique. f) Éloignez tous les cordons d’alimentation et les câbles électriques de la zone de coupe. Les cordons d’alimentation ou les câbles électriques sont peut-être dissimulés dans les haies ou les buissons, et peuvent être coupés par accident par la lame. g) N’utilisez pas le taille-haie en cas d’intempéries, surtout lorsqu’il y a un risque d’éclair. Cela réduit le risque d’être frappé par la foudre. h) Vérifier la haie pour détecter la présence de corps étrangers, tels que par ex. des clôtures barbelées21 Taille-haie Sans Fil F et des fils électriques cachés.

i) Tenez correctement le taille-haie, par ex. des deux

mains si l’outil est muni de deux poignées. j) Le taille-haie est conçu pour être utilisé par l’opérateur au niveau du sol, pas sur une échelle ou sur tout autre support instable. k) Avant de faire fonctionner le taille-haie, l’utilisateur doit s’assurer que le ou les dispositifs de verrouillage des éléments mobiles (par ex. l’arbre allongé et l’élément pivotant), si présents, sont en position verrouillée.

a) La batterie et les piles secondaires ne doivent pas être ouvertes, démontées ou broyées. b) La batterie ne doit pas être court-circuitée. Évitez de mettre la batterie en vrac dans une boîte ou dans un tiroir où elles risqueraient de se court-circuiter entre elles ou au contact d’autres objets métalliques. Après usage, évitez tout contact de la batterie avec d’autres objets métalliques de petite taille (trombones, pièces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles. Un court- circuit entre les pôles de la batterie peut être à l’origine de brûlures ou d’un incendie. c) La batterie ne doit pas être exposée au feu et à la chaleur. Évitez de la ranger à la lumière du soleil. d) La batterie et les piles ne doivent pas être soumises à des chocs mécaniques. e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l’eau et appelez les urgences. f) La batterie et les piles doivent rester propres et sèches. g) Si la batterie ou les piles se salissent, essuyez-les avec un chiffon propre et sec. h) La batterie et les piles doivent être chargées avant usage. Utilisez toujours le chargeur adéquat, et respectez les instructions du fabricant ou le mode d’emploi de l’appareil concernant la procédure de recharge.

i) Évitez de laisser une batterie se charger pendant

trop longtemps lorsqu’elle n’est pas utilisée. j) Après de longues périodes d’inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale. k) N’utilisez pas d’autre chargeur que celui spécifié par Worx. N’utilisez pas d’autre chargeur que celui spécifiquement fourni avec l’appareil. l) N’utilisez en aucun cas une batterie autre que celle prévue pour cet appareil. m) La batterie doit être tenue hors de portée des enfants. n) Gardez la documentation d’origine du produit afin de pouvoir vous y référer ultérieurement. o) Enlevez la batterie de l’appareil lorsque vous ne l’utilisez pas. p) Respectez les procédures de mise au rebut. q) Ne pas mélanger des piles de fabrication, capacité, taille ou type différents dans un appareil. r) Protégez la batterie des micro-ondes et des hautes pressions.22 Taille-haie Sans Fil F SYMBOLES Pour réduire le risque de blessure, l’utilisateur doit lire le manuel d’instructions Avertissement Porter une protection pour les oreilles Porter des lunettes de protection Porter un masque de protection Ne pas exposer à la pluie Ne pas brûler Les piles peuvent entrer dans le cycle de l’eau si elles sont éliminées de manière inappropriée, ce qui peut être dangereux pour l’écosystème. Ne jetez pas les piles utilisées avec les déchets ménagers non triés. La batterie Li-Ion. Ce produit a été identifié par un symbole «Collection séparée» pour toutes les batteries et pour toutes les paquets de batterie. Il sera ensuite recyclé ou démantelé afin de réduire l’impact sur l’environnement. Les paquets de batterie peuvent être dangereuses pour l’environnement et la santé humaine car elles contiennent des substances dangereuses. Tenez les mains à l’écart Retirez la batterie avant d’effectuer des réglages, une réparation ou un entretien. Portez des gants de protection Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.

• Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré. CARACTÉRISTIQUES TECHNIQUES Modèle WG261E WG261E.1 WG261E.9 (230-269- désignations des pièces, illustration de la Taille-haie sans fil) WG261E/ WG261E.1 WG261E.9 Tension 220-240V~50/60Hz Puissance 20V Max** Lithium Vitesse à vide 2200/min Max. longueur de coupe 45cm Diamètre de coupe 16mm23 Taille-haie Sans Fil F Temps de charge- ment (WG261E) 58 mins Temps de charge- ment (WG261E.1) 230 mins Poids de la ma- chine

**La tension est mesurée à vide. La tension initiale de la batterie attaint un maximum de 20 volts. La tension nominale est de 18 volts. INFORMATIONS RELATIVES AU BRUIT Niveau de pression acoustique

= 3 dB(A) Niveau de puissance acoustique

= 3 dB(A) Porter une protection pour les oreilles INFORMATIONS RELATIVES AUX VIBRATIONS Valeurs totales de vibrations déterminées selon la norme EN 62841: Valeur d’émission de vibrations: a

=2.2m/s Incertitude K = 1.5 m/s La valeur totale de vibration déclarée et la valeur d’émission de bruit déclarée ont été mesurées conformément à la méthode d’essai standard et peuvent être utilisées pour comparer un outil à un autre. La valeur totale de vibration déclarée et la valeur d’émission de bruit déclarée peuvent également être utilisées lors d’une évaluation préliminaire de l’exposition.

AVERTISSEMENT: les vibrations et les émissions de

bruit au cours de l’utilisation réelle de l’outil électrique peuvent varier de la valeur déclarée en fonction du mode d’utilisation de l’outil, en particulier du type de pièce traité selon les exemples suivants et d’autres variations concernant le mode d’utilisation de l’outil: Comment l’outil est utilisé et quels matériaux sont coupés ou percés. L’outil est en bon état et bien entretien. L’utilisation du bon accessoire pour l’outil et l’assurance qu’il est affuté et en bon état. La force avec laquelle vous serrez les poignées et l’utilisation éventuelle d’un quelconque accessoire anti- bruit et anti-vibration. Et l’outil est utilisé comme prévu dans sa conception et dans les présentes instructions. Cet outil peut causer un syndrome de vibration du bras et de la main s’il n’est pas correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation

du niveau d’exposition en conditions réelles d’utilisation doit également tenir compte de toutes les parties du cycle d’utilisation telles que les moments où l’outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de façon significative le niveau d’exposition et la période de fonctionnement totale. Facteurs contribuant à minimiser votre risque d’exposition aux vibrations et au bruit. Utilisez TOUJOURS des ciseaux, des forets et des lames affutés. Entretenez cet outil en accord avec les présentes instructions et maintenez-le lubrifié (si approprié). Si l’outil doit être fréquemment utilisé, investissez dans des accessoires anti-bruit et anti-vibration. Planifiez votre travail pour étaler toute utilisation d’outil à fortes vibrations sur plusieurs jours. ACCESSOIRES WG261E WG261E.1 WG261E.9 Etui Protecteur De Lame

Chargeur 1 (WA3880) 1 (WA3760) / Pack batterie 1 (WA3551) 2 (WA3550.1) / Nous recommandons d’acheter tous les accessoires dans le magasin d’acquisition de la machine. Pour plus d’informations, se référer à l’emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.24 Taille-haie Sans Fil F ASSEMBLAGE ET FONCTIONNEMENT REMARQUE: Avant d’utiliser cet outil, lire attentivement les instructions. Utilisation conforme L’appareil est conçu pour découper et tailler des haies et des buissons dans des jardins domestiques et de plaisance.

AVERTISSEMENT: Ne pas mettre en marche

l’appareil sans avoir auparavant monte le bouclier protecteur et la poignee avant. ASSEMBLAGE ET FONCTIONNEMENT ACTION FIGURE ASSEMBLAGE Montage du bouclier protecteur Voir Fig. A Assemblage de la poignée avant NOTE: Desserrer la longue vis avant de monter la poignée avant. REMARQUE: Si la poignée est mal montée, l’outil ne s’allumera pas. Voir Fig. B1, B2, B3 Vérification de l’état de charge de la batterie (Pour WG261E uniquement) Voir Fig. C Enlever ou installer la batterie Voir Fig. D

CHARGE DE VOTRE BATTERIE

La batterie N’EST PAS CHARGEE et il faut la charger une fois avant de l’utiliser. Pour plus d’informations, reportez-vous au manuel du chargeur WA3760/ WA3880 FONCTIONNEMENT Démarrage et arrêt Voir Fig. E1, E2 COUPES HAUTES AVERTISSEMENT Si des pièces manquent, sont endommagées ou cassées, n’utilisez pas le taille-haie sans fil tant que les pièces endommagées ne sont pas remplacées ou réparées. Le non-respect de cette consigne peut entraîner de graces blessures. NE PAS

PROTECTEUR ET LA POIGNEE AVANT. Voir Fig. F1 Coupes sur les côtés Voir Fig. F2 Graissage de la lame de coupe REMARQUE: Seule l’huile de lubrification standard recommandée (WD-40) peut être utilisée afin d’éviter d’endommager la lame. Voir Fig. G

TRAVAILLER AVEC LE TAILLE

HAIE Notez que le l’interrupteur peut être activé sur trois côtés, ce qui vous offre de nombreux choix pour une saisie confortable. Avant de couper une zone, inspectez-la d’abord et retirez tout objet étranger qui pourrait être projeté ou s’entremêler dans les lames. Tenez toujours le taille-haie des deux mains, la lame loin de vous, avant de le mettre en marche. Lorsque vous taillez des nouvelles pousses, adoptez un grand mouvement de balayage de sorte que les tiges soient prises directement dans la lame (Voir F1 et F2). Laissez les lames de coupes atteindre le plein régime avant la coupe. Pendant le fonctionnement, tenez les lames de coupes à l’écart des gens et des objets tels que les murs, les grosses pierres, les arbres, les véhicules, etc. Si la lame se décroche, arrêtez immédiatement le taille-haie. Relâchez les deux interrupteurs (6 et 7) avant d’essayer de retirer les débris bloqués dans les lames de coupes. Portez des gants lorsque vous taillez des pousses épineuses. N’essayez pas de couper les tiges trop épaisses pour la lame coupante. COUPES HAUTES Donnez au taille- haie un mouvement de large amplitude dans les 2 sens (Voir F1). Une légère inclinaison des lames de haut en bas accompagnant le mouvement donnera une excellente qualité de coupe.

COUPES SUR LES CÔTÉS

Pour la taille de côté, démarrez par le bas de la haie, coupez en remontant (Voir F2) en effectuant une taille conique du bas vers le haut. Cette forme permet une meilleure exposition de la haie et une croissance plus uniforme. ENTRETIEN Retirez la batterie avant d’effectuer des réglages, une réparation ou un entretien. Il n’y a pas de pièces réparables par l’utilisateur dans cet outil. Ne jamais utiliser d’eau ou de nettoyants chimiques pour nettoyer l’outil. Nettoyer avec un chiffon sec. Toujours conserver l’outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure.25 Taille-haie Sans Fil F

BATTERIE La plage de température ambiante pour l’utilisation et le stockage de l’outil et de la batterie est de 0

La plage de température ambiante recommandée pour le système de recharge au cours de la charge est de 0

PROTECTION DE L’ENVIRONNEMENT Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte. DECLARATION DE CONFORMITE Nous, Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Déclarons ce produit Description Taille-haie sans cordon Worx Modèle WG261E WG261E.1 WG261E.9(230-269- désignations des pièces, illustration de la Taille-haie sans fil) Fonction Émondage des haies et des buissons Est conforme aux directives suivantes, 2006/42/EC 2014/30/EU 2011/65/EU&(EU)2015/863 2000/14/EC amendée par 2005/88/EC 2000/14/EC amendée par 2005/88/EC: - Procédure d’évaluation de la conformité conformément à Annex V - Niveau de pression acoustique 82.45dB(A) - Niveau d’intensité acoustique 86.0dB(A) Et conforme aux normes, EN 62841-1 EN 62841-4-2 EN ISO 3744 EN 55014-1 EN 55014-2 La personne autorisée à compiler le dossier technique, Nom Marcel Filz Adresse Positec Germany GmbH Grüner Weg 10, 50825 Cologne, Germany 2021/04/10 Allen Ding Ingénieur en chef adjoint, Essais & Certification Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China26 Tagliasiepi Senza Filo I PRODOTTO
