Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 x 50 x 90 cm
Capacité d'aspiration	300 m³/h
Niveaux de puissance	3 niveaux
Éclairage	Éclairage LED
Filtre à graisse	Filtre métallique lavable
Fonctionnement	Extraction ou recyclage
Niveau sonore	65 dB(A) à la puissance maximale
Installation	Fixation murale
Consommation énergétique	Classe énergétique C
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - ZHP631G ZANUSSI

Comment nettoyer le filtre à graisse de la hotte ZANUSSI ZHP631G ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte, puis plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-le soigneusement à l'eau claire et laissez-le sécher complètement avant de le remettre en place.

La hotte ZANUSSI ZHP631G ne s'allume pas, que faire ?

Vérifiez d'abord si la hotte est correctement branchée et si l'interrupteur est en position 'ON'. Si le problème persiste, vérifiez le disjoncteur ou remplacez l'ampoule si nécessaire.

Comment régler la puissance d'aspiration de la hotte ZANUSSI ZHP631G ?

Utilisez les boutons de commande situés sur le panneau de contrôle pour sélectionner le niveau d'aspiration souhaité. Il y a généralement plusieurs niveaux allant de faible à fort.

La hotte ZANUSSI ZHP631G fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte, en particulier à des niveaux d'aspiration élevés. Si le bruit est excessif ou s'il y a des vibrations, vérifiez si la hotte est correctement installée et fixée.

Comment remplacer l'ampoule de la hotte ZANUSSI ZHP631G ?

Débranchez la hotte avant de commencer. Retirez le couvercle de l'ampoule en suivant les instructions du manuel. Remplacez l'ampoule par une ampoule de type approprié, puis remettez le couvercle en place.

Quels types de filtres puis-je utiliser avec la hotte ZANUSSI ZHP631G ?

La hotte ZANUSSI ZHP631G utilise des filtres à graisse en aluminium et peut être équipée de filtres à charbon actif pour un mode de recyclage. Assurez-vous de choisir des filtres compatibles avec votre modèle.

Que faire si la hotte ZANUSSI ZHP631G ne filtre pas correctement les odeurs ?

Vérifiez que le filtre à charbon actif est en bon état et remplacez-le si nécessaire. Assurez-vous également que la hotte fonctionne en mode d'extraction si elle est installée pour cela.

Comment installer la hotte ZANUSSI ZHP631G ?

Suivez les instructions d'installation fournies dans le manuel de l'utilisateur. Assurez-vous de fixer la hotte à une distance appropriée de la cuisinière et de la raccorder correctement au conduit d'évacuation ou à l'air intérieur.

Quelle est la garantie de la hotte ZANUSSI ZHP631G ?

La hotte ZANUSSI ZHP631G est généralement garantie pendant 2 ans à partir de la date d'achat. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails.

MODE D'EMPLOI ZHP631G ZANUSSI

12a

4

Viti

4,2 x 44,4

12e 2 Viti 2,9 x 9,5

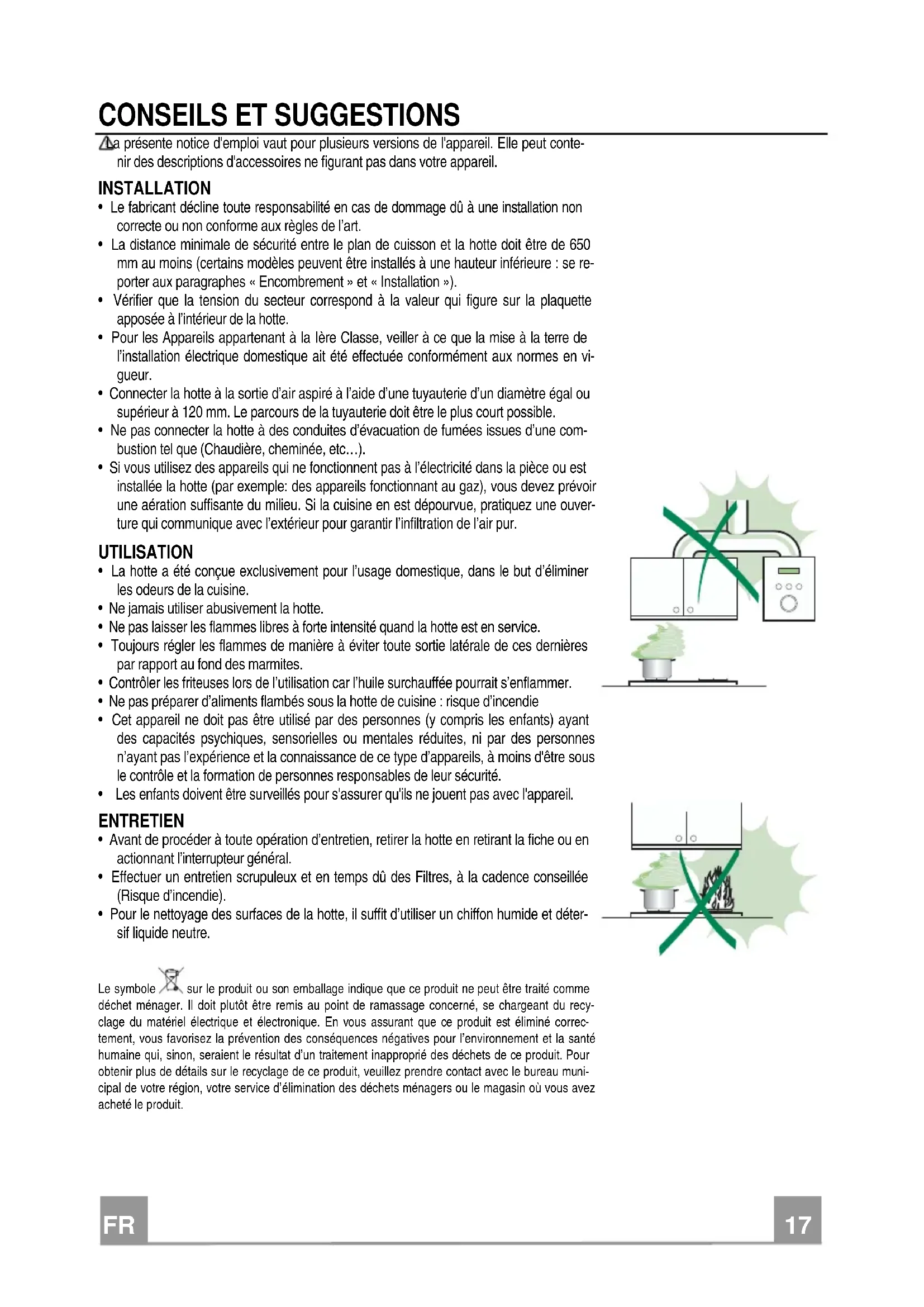

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

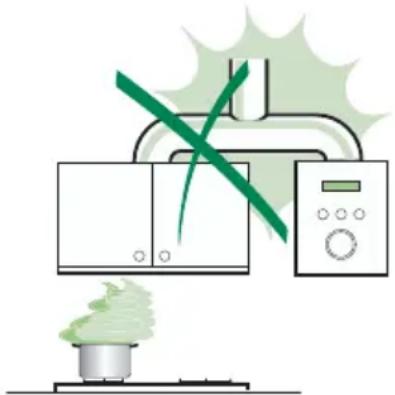

• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

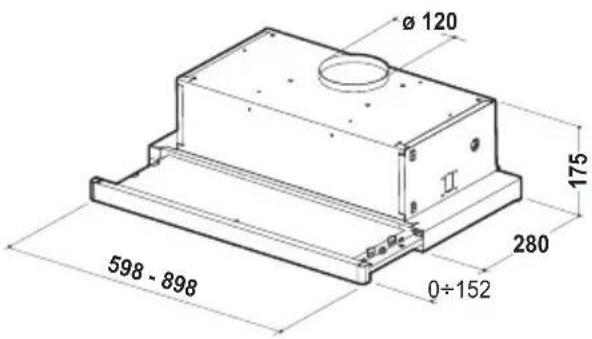

Encombrement

Ø 120 175 280 0÷152 598 - 898

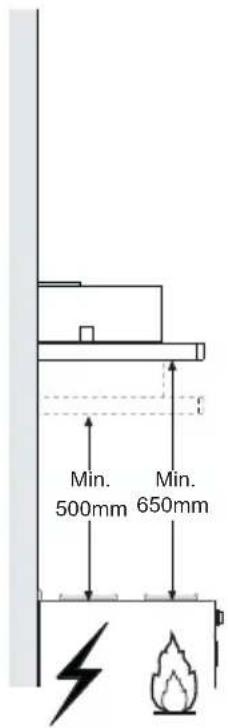

Min. 500mm Min. 650mm

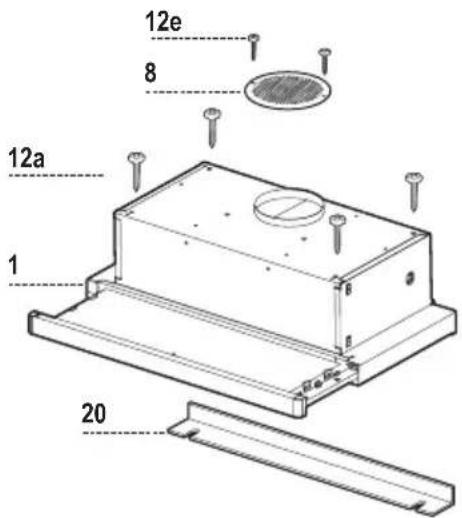

Composants

Réf. Q.té Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20		1	Profil fermeture

Réf. Q.té Composants pour l'installation

12a	4 Vis 4,2 x 44,4
12e	2 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel	d'instructions

12e 8 12a 1 20

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

12a 5125 135

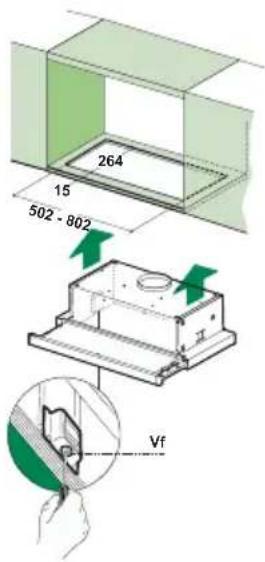

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

264 15 502 - 802 Vf

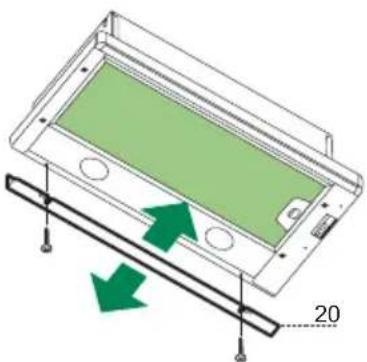

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

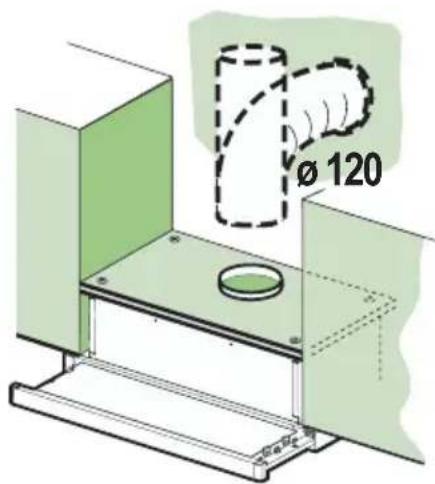

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Ø 120

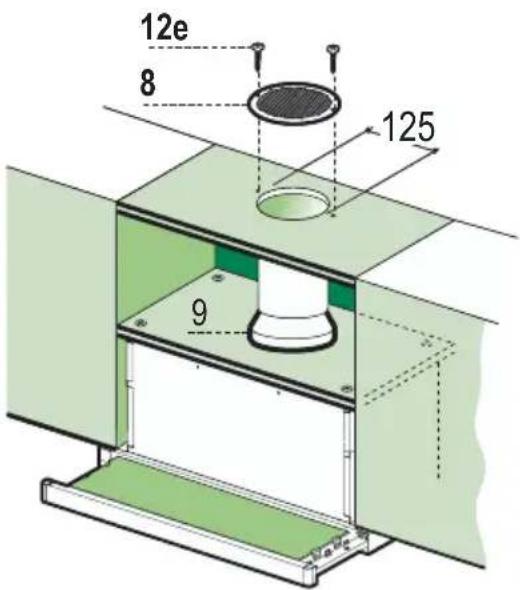

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

12e 8 125 9

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L M - V 0.1 0.2

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration.

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

M-V L

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration.

V Vitesses Détermine les vitesses d'exploitation ainsi subdivis- sées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.

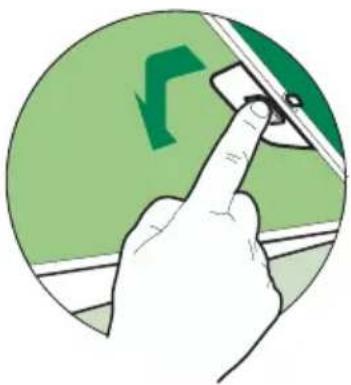

• Retirer un Filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
  • Fermer le chariot aspirant.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.
  • Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
  • Refermer le chariot aspirant.

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

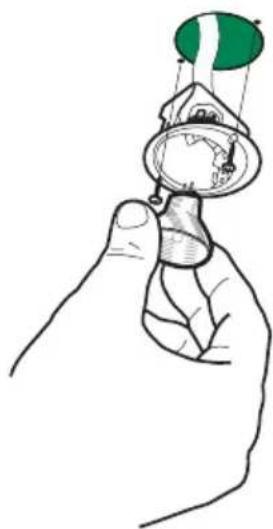

Lampe halogène de 20 W.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
  • Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
