GEBRUIKSAANWIJZING ZHP631G ZANUSSI

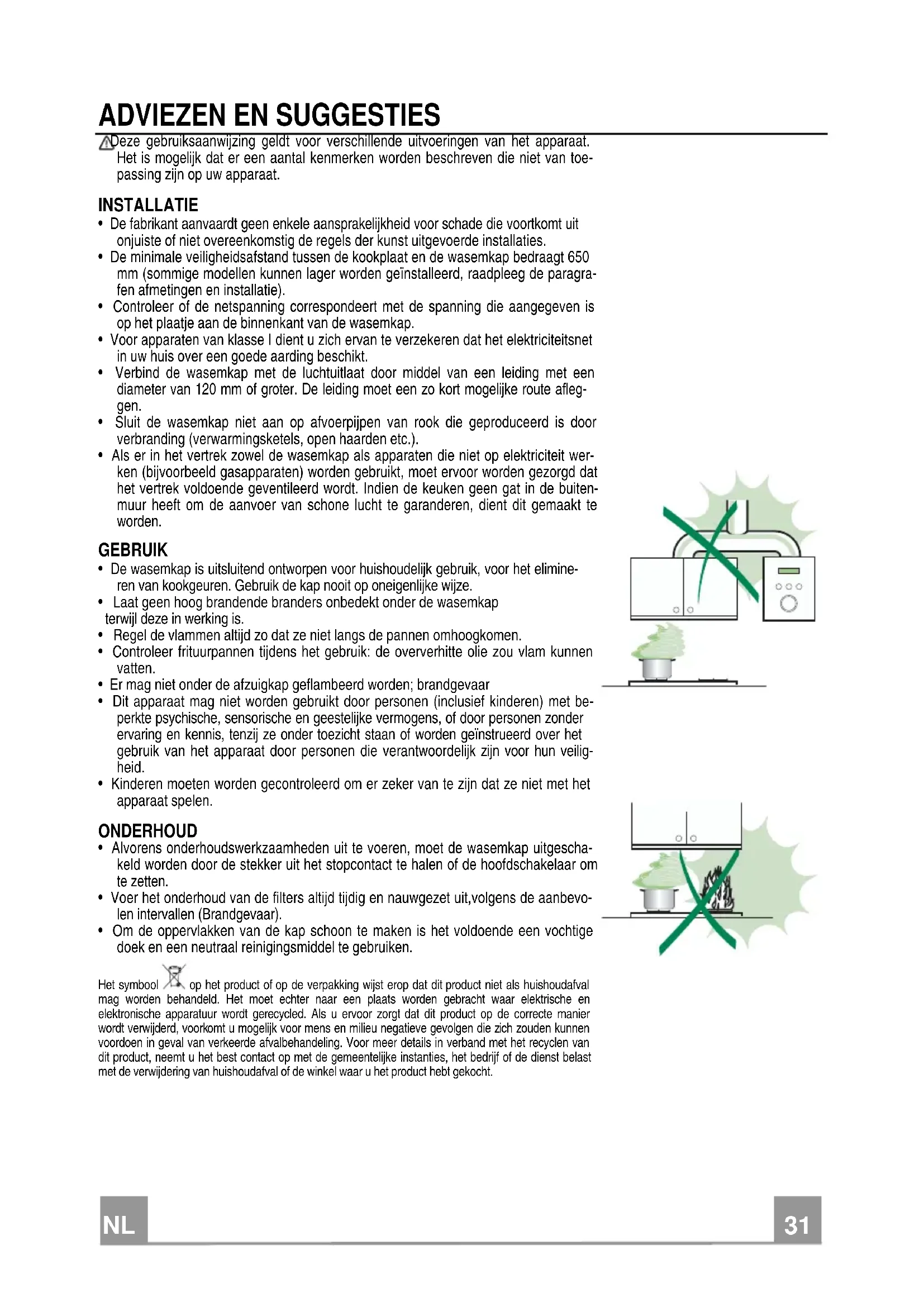

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toe- passing zijn op uw apparaat. INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.

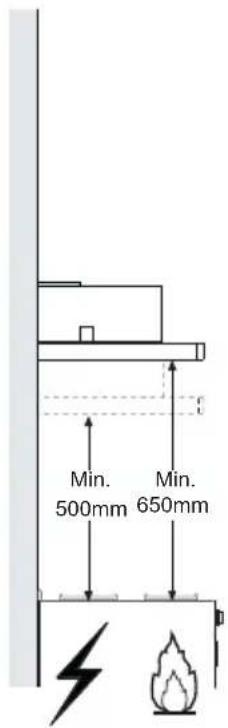

• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragra- fen afmetingen en installatie).

• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.

• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.

• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleg- gen.

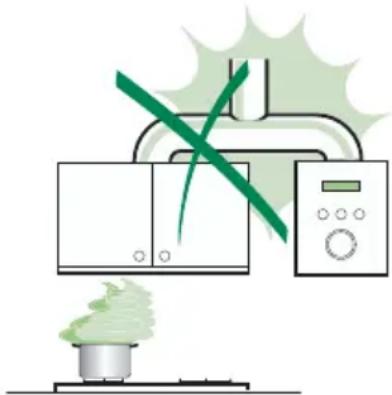

• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).

• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit wer- ken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buiten- muur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimine- ren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.

• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.

• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.

• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met be- perkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veilig- heid.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen. ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgescha- keld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.

• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit,volgens de aanbevo- len intervallen (Brandgevaar).

• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.NL

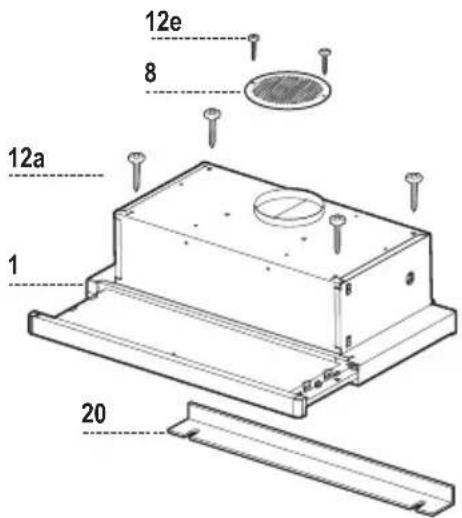

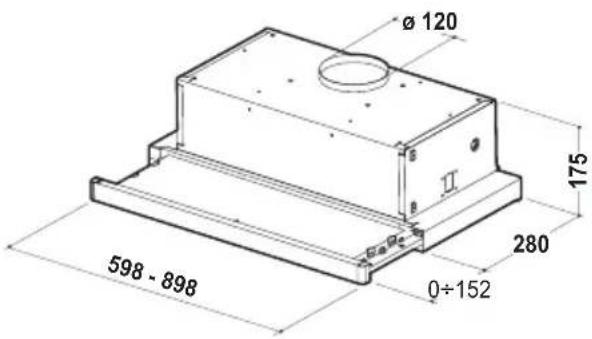

ø 120 Min. 500mm Min. 650mm Onderdelen Ref. Productonderdelen 1 1 Wasemkap compleet met:Bedieningen, Licht, Ventilatorgroep, Filters 8 1 Richtingrooster luchtuitlaat 20 1 Sluitprofiel Ref. Installatieonderdelen 12a 4 Schroeven 4,2 x 44,4 12e 2 Schroeven 2,9 x 9,5 Documentatie 1 Gebruiksaanwijzing 12e

INSTALLATIE Boren van gaten in draagvlak en montage kap

MONTAGE MET SCHROEVEN

• Het draagvlak van de kap moet 135 mm hoger zijn dan het on- dervlak van de hangkastjes.

• Boor een gat van ø 4,5 mm in de drager met behulp van de bij- geleverde boormal.

• Boor een gat van ø 125 mm in het draagvlak met behulp van de bijgeleverde boormal.

• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4). 12a

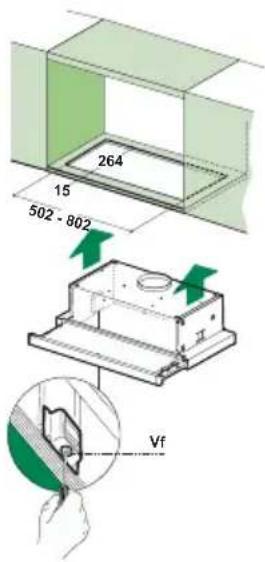

• De kap kan rechtstreeks op het ondervlak van de hangkastjes worden geinstalleerd met zijsteunen met klikbevestiging.

• Boor gaten in de ondervlakken van de hangkastjes, zoals aan- gegeven.

• Plaats de kap tot deze vasthaakt op de zijsteunen met klikbe- vestiging.

• Blokkeer het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

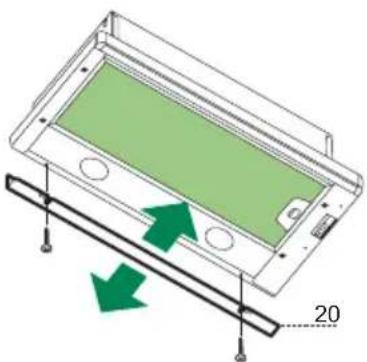

• De ruimte tussen de rand van de kap en de achterwand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezige schroeven. 20NL

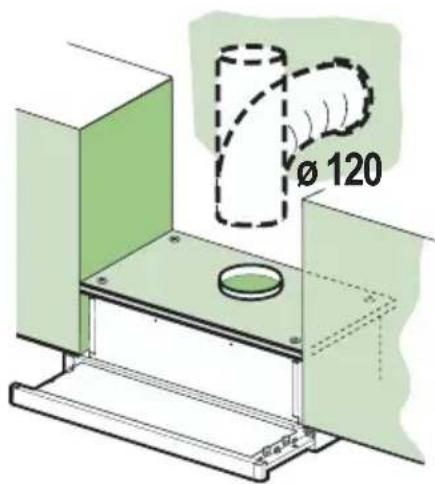

Aansluitingen LUCHTUITLAAT AFZUIGVERSIE Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 120 mm, naar keuze van de installateur.

• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap ge- leverd.

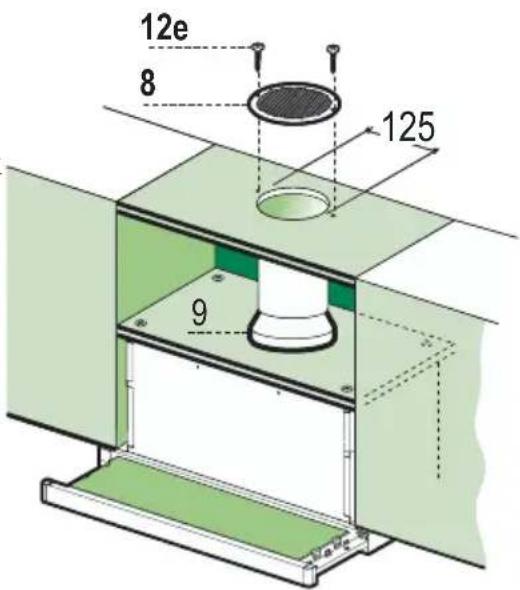

• Verwijder de eventuele geurfilters met actieve kool- stof. ø 120 LUCHTUITLAAT FILTERVERSIE

• Boor een gat van ø 125 mm in de eventuele plank boven de kap.

• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van ø120 mm.

• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.

• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).

• Verzeker u ervan dat het geurfilter met actieve kool- stof geïnstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

• Nadat u de kap geïnstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht naar buiten trekken tot het niet verder kan en u een klik hoort.NL

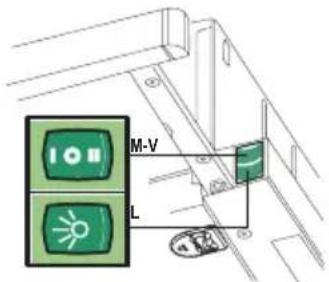

GEBRUIK Bedieningspaneel L Lichten Hiermee schakelt u de erlich- ting aan en uit. M Motor Hiermee schakelt u de af- zuigmotor aan en uit. V Snelheid Instelling van de werkings- snelheid:

1. Minimumsnelheid, ge-

schikt voor een continue en zeer stille luchtverver- sing, als er weinig kook- dampen zijn.

2. Gemiddelde snelheid,

geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsni- veau.

3. Maximumsnelheid, ge-

schikt om de grootste kookdampen tegen te gaan, ook voor langere tijd. L Lichten Hiermee schakelt u de erlich- ting aan en uit. M Motor Hiermee schakelt u de af- zuigmotor aan en uit. V Snelheid Instelling van de werkings- snelheid:

1. Minimumsnelheid, ge-

schikt voor een continue en zeer stille luchtverver- sing, als er weinig kook- dampen zijn.

2. Gemiddelde snelheid, ge-

schikt voor de meeste ge- bruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsni- veau.

• Deze filters moeten minstens om de 2 maanden of, bij een bij- zonder intensief gebruik vaker, gereinigd worden. Ze kunnen ook in de vaatwasmachine afgewassen worden.

• Trek de rolletjes met de zuiggroep naar voren.

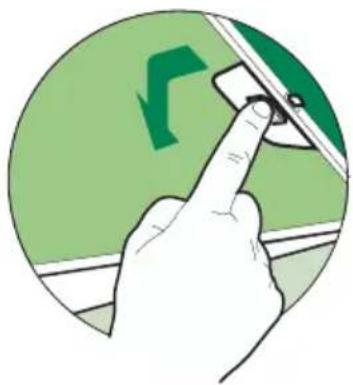

• Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.

• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)

• Plaats de vetfilters terug, maar let erop dat de handgreep goed zichtbaar blijft.

• Sluit opnieuw de zuiggroep. Geurfilter (Filterversie) VERVANGING

• Deze filter kan niet gewassen of geregenereerd worden en moet ongeveer om de 4 maanden vervangen worden. Indien U de wasemkap zeer intensief gebruikt, moet U de filter zelfs va- ker vervangen.

• Trek de rolletjes met de zuiggroep naar voren.

• Verwijder de vetfilters.

• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoor bestemde hendeltjes te trekken.

• Plaats opnieuw de vetfilters.

• Sluit opnieuw de zuiggroep.NL

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.

• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.

• Plaats de metalen vetfilters terug. Verlichting

VERVANGING VAN DE LAMPEN

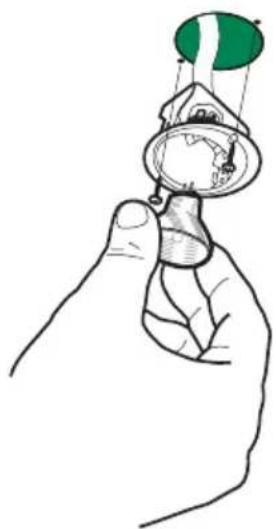

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.

• Trek de lamp uit de houder.

• Vervang de lamp door een nieuwe lamp met dezelfde eigen- schappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.

• Monteer de houder door hem te bevestigen met de twee eerder verwijderde schroeven.436000562_ver9
