| Type de produit | Microphone à condensateur à lampe |
| Marque | Warm Audio |
| Modèle | WA47 |
| Capsule | Véritable capsule sur mesure style 47 - WA-47-B-80v |
| Lampe | JJ 5751 (Slovaquie) |
| Transformateur de sortie | TAB-Funkenwerk (AMI) (États-Unis) |
| Câble micro | Gotham GAC-7, 5 mètres, 7 broches |
| Condensateurs | Polystyrène, WIMA, Solen (France) |
| Courbes de directivité | 9 courbes : cardioïde, omnidirectionnelle, bidirectionnelle et 6 hybrides |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Niveau SPL maximum | 140 dB (< 0,5 % THD) |
| Bruit propre | 11 dBA |
| Plage dynamique | 130 dBA |
| Rapport signal/bruit | 82 dBA |
| Niveau de bruit équivalent | 10 dBA (IEC651) |
| Impédance de sortie | 200 ohms |
| Impédance de charge nominale | ≥ 2 kOhms |
| Alimentation | Externe IEC avec terre, sélecteur 115/230 V |
| Dimensions (microphone) | Diamètre 90 mm, longueur 254 mm |
| Poids total (kit) | 4,1 kg |
| Contenu du pack | Microphone, bloc d'alimentation, câble IEC, suspension, câble 7 broches Gotham, boîte de rangement en bois |
| Garantie | 2 ans, non transférable, enregistrement dans les 14 jours |
| Entretien et nettoyage | Éviter humidité, moisissure, fumée, sable, températures extrêmes. Nettoyer avec un chiffon doux et sec. |
| Sécurité | Utiliser le bon voltage (115/230 V) pour éviter choc électrique ou dommage. Débrancher avant entretien. |
FOIRE AUX QUESTIONS - WA47 Warm Audio
Questions des utilisateurs sur WA47 Warm Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice WA47 - Warm Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WA47 de la marque Warm Audio.
MODE D'EMPLOI WA47 Warm Audio
Merci d'avoir acheté le microphone à condensateur Warm Audio WA-47. Nous trouvons que ce produit incarne au mieux la sonorité, la fonctionnalité et l'âme propres à l'ère classique des enregistrements analogiques. Nous ne faisons aucun compromis sur la qualité de nos produits et le WA-47 ne fait pas exception. Le WA-47 est un microphone à condensateur massif, entièrement à lampes, à grand diaphragme, à transformateur symétrique et à multiples courbes de directivité (9). Il s'inspire du légendaire '47, un micro utilisé pour l'enregistrement d'innombrables tubes depuis plus de 50 ans.
L'équipe de Warm Audio est enchantée de pouvoir vous offrir cette recréation classique à un prix aussi abordable. Nous sommes convaincus que les enregistrements réalisés avec le WA-47 vous procureront beaucoup de plaisir au cours de nombreuses années à venir.
Bryce Young
Président
Warm Audio
Liberty Hill, Texas, États-Unis
Enregistrez votre WA-47 !
Avant de commencer, prenez le temps de visiter www.warmaudio.com pour enregistrer votre produit. Pour que l'assistance liée à votre garantie soit appliquée de manière correcte et ininterrompue, veuillez enregistrer votre produit dans les 14 jours après l'achat.
FRANÇAIS

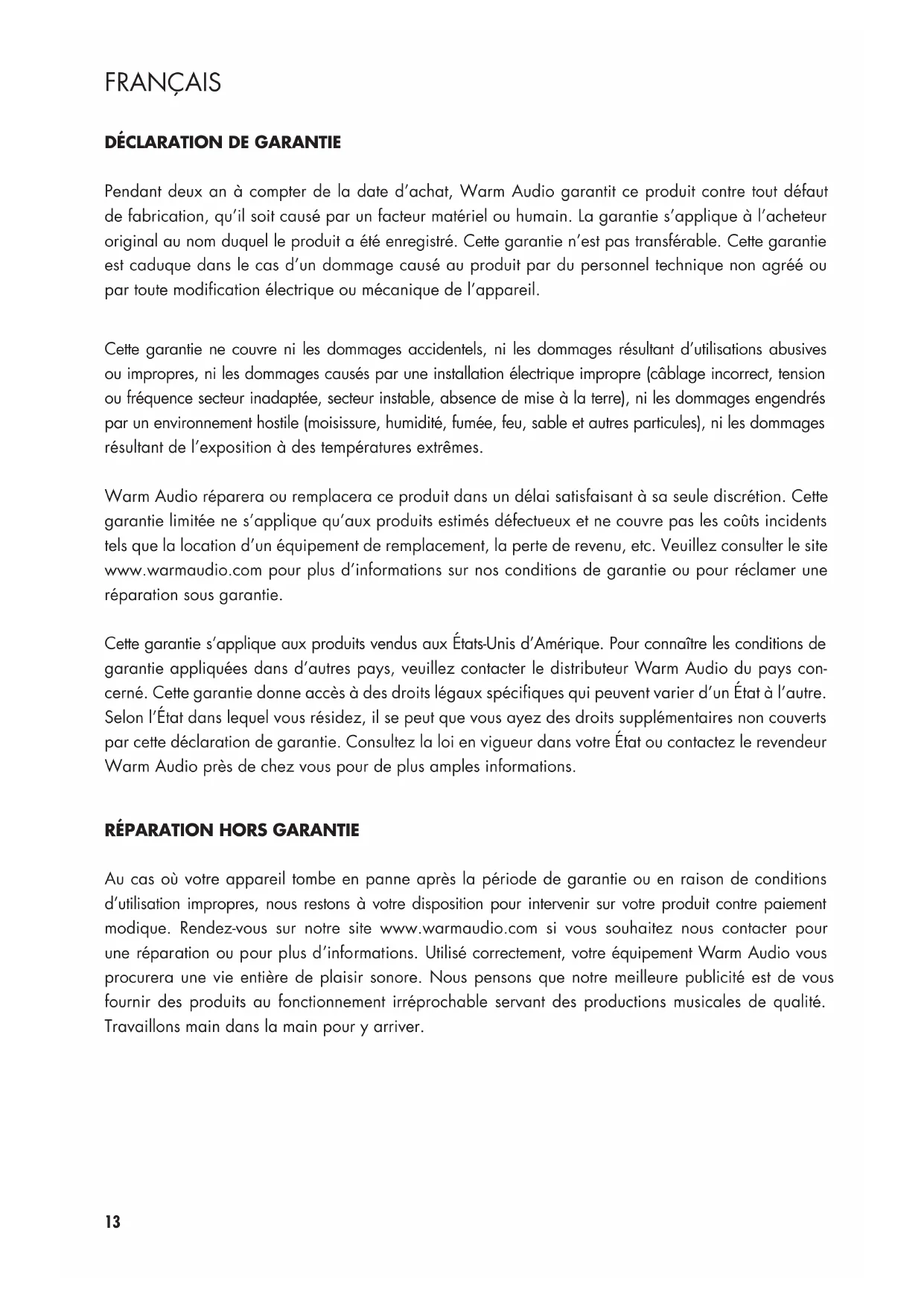

DÉCLARATION DE GARANTIE
Pendant deux an à compter de la date d'achat, Warm Audio garantit ce produit contre tout défaut de fabrication, qu'il soit causé par un facteur matériel ou humain. La garantie s'applique à l'acheteur original au nom duquel le produit a été enregistré. Cette garantie n'est pas transférable. Cette garantie est caduque dans le cas d'un dommage causé au produit par du personnel technique non agréé ou par toute modification électrique ou mécanique de l'appareil.
Cette garantie ne couvre ni les dommages accidentels, ni les dommages résultant d'utilisations abusives ou impropres, ni les dommages causés par une installation électrique impropre (câblage incorrect, tension ou fréquence secteur inadaptée, secteur instable, absence de mise à la terre), ni les dommages engendrés par un environnement hostile (moisissure, humidité, fumée, feu, sable et autres particules), ni les dommages résultant de l'exposition à des températures extrêmes.
Warm Audio réparera ou remplacera ce produit dans un délai satisfaisant à sa seule discrétion. Cette garantie limitée ne s'applique qu'aux produits estimés défectueux et ne couvre pas les coûts incidents tels que la location d'un équipement de remplacement, la perte de revenu, etc. Veuillez consulter le site www.warmaudio.com pour plus d'informations sur nos conditions de garantie ou pour réclamer une réparation sous garantie.
Cette garantie s'applique aux produits vendus aux États-Unis d'Amérique. Pour connaître les conditions de garantie appliquées dans d'autres pays, veuillez contacter le distributeur Warm Audio du pays concerné. Cette garantie donne accès à des droits légaux spécifiques qui peuvent varier d'un État à l'autre. Selon l'État dans lequel vous résidez, il se peut que vous ayez des droits supplémentaires non couverts par cette déclaration de garantie. Consultez la loi en vigueur dans votre État ou contactez le revendeur Warm Audio près de chez vous pour de plus amples informations.
RÉPARATION HORS GARANTIE
Au cas où votre appareil tombe en panne après la période de garantie ou en raison de conditions d'utilisation impropres, nous restons à votre disposition pour intervenir sur votre produit contre paiement modique. Rendez-vous sur notre site www.warmaudio.com si vous souhaitez nous contacter pour une réparation ou pour plus d'informations. Utilisé correctement, votre équipement Warm Audio vous procurera une vie entière de plaisir sonore. Nous pensons que notre meilleure publicité est de vous fournir des produits au fonctionnement irréprochable servant des productions musicales de qualité. Travaillons main dans la main pour y arriver.
MAINTENANT, PASSONS AUX CHOSES SÉRIEUSES !
INTRODUCTION
Le WA-47 a été créé pour offrir un concept de microphone classique à une nouvelle génération d'artistes à un prix abordable. Nous avons consacré beaucoup de temps à écouter différents microphones historiques de type '47 afin de déterminer ce en quoi les utilisateurs les apprécient et pourquoi, comment différents types de composants influencent la sonorité et comment conférer au microphone WA-47 une signature qui rende hommage au passé tout en s'imposant par elle-même.
Le WA-47 est un microphone à condensateur massif, entièrement à lampes, à grand diaphragme, à transformateur symétrique et à multiples courbes de directivité (9). Il s'inspire du légendaire '47, un micro utilisé pour l'enregistrement d'innombrables tubes depuis plus de 50 ans. Le WA-47 est conçu pour les studios professionnels et les home studios, pour la scène et les applications radio. Il excelle sur les voix, les guitares acoustiques et électriques, les basses acoustiques et électriques, la batterie, le piano, les instruments à cordes, à cuivre et à vent ainsi que sur un large éventail d'autres sources.
Le classique '47 est devenu un microphone pour voix extrêmement populaire dans les années 60 et il est aujourd'hui considéré comme l'un des meilleurs microphones à condensateur jamais créés. Le classique '47 est toujours largement utilisé aujourd'hui dans les studios d'enregistrement professionnels, mais il est devenu extrêmement rare et coûte une fortune.
Faire en sorte que notre WA-47 sonne comme le classique '47 ne fut pas chose facile, en particulier parce que les composants d'époque ne sont plus fabriqués ni disponibles. En écoutant et comparant deux micros '47 d'époque, nous avons remarqué que leurs sonorités étaient toutes deux excellentes, mais également qu'elles n'étaient pas identiques l'une à l'autre. Ces tests comparatifs ont constitué notre référence pour modeler la sonorité de notre WA-47 en parfaite harmonie avec ces deux microphones '47 d'époque. Nous sommes ravis de pouvoir mettre sur le marché un classique dont la sonorité envoûtante est désormais financièrement accessible au plus grand nombre. Nous sommes également fiers d'affirmer que le son provenant de notre WA-47 correspond totalement à celui des '47 d'époque que nous avons pu tester sur différentes sources.
FRANÇAIS
À L'INTÉRIEUR DU WA-47
La capsule
Le WA-47 intègre une reproduction ajustée de la capsule d'époque de type 47 utilisée dans les microphones '47 classiques ; son design reprend le même motif de trous et offre la même réponse en fréquence que celle-ci. Notre version de cette capsule (modèle WA-47-B-80v) est usinée avec soin par un fabricant de capsules australien et est fidèlement reproduite selon les spécifications d'époque. Grâce à la fidélité exceptionnelle de notre réincarnation de la capsule de type 47, nous avons réussi à merveille l'élément le plus essentiel de la formule en matière d'acoustique.
La lampe
Plus qu'avec d'autres types de lampes à gain élevé, la lampe slovaque JJ 5751 à gain réduit et à faible bruit pousse le signal de la capsule et du transformateur du WA-47 à être particulièrement audible. Le transformateur et la capsule des micros '47 d'époque sont des ingrédients tout à fait essentiels à la production de la sonorité classique et nous avons remarqué que cette lampe en particulier permettait à ces deux autres composants du WA-47 de s'exprimer pleinement. Après avoir essayé 4 marques de lampes différentes, nous sommes tombés amoureux de la JJ 5751. La réponse en fréquence de la lampe JJ et sa façon de contribuer au circuit procurent un son doux et naturellement vintage. Nous trouvons que cette lampe offre l'essence du circuit du 47 d'époque sans pour autant copier électriquement la lampe en acier VF14 originale qui n'est plus commercialisée aujourd'hui.
Le transformateur
Le WA-47 utilise un transformateur TAB-Funkenwerk (AMI) américain à larges tôles feuilletées importées d'Allemagne. Ce transformateur aide à produire les hautes fréquences douces et veloutées et les graves IMPOSANTES que l'on attend d'un microphone à condensateur de type 47.
Le câble
Le câble à 7 broches qui relie un microphone à lampes à son alimentation est un composant généralement sous-estimé. Lors de nos tests réalisés sur le WA-47 et sur d'autres micros à lampe, nous avons beaucoup appris sur les câbles à 7 broches, notamment sur la façon dont le blindage et le diamètre des fils peut drastiquement changer la sonorité d'un microphone à lampe. Nous avons établi un partenariat avec le fabricant suisse Gotham Audio et utilisons le câble 7 broches haut-de-gamme GAC-7 que cette société fabrique avec le plus grand soin. L'utilisation de ce câble améliore la présence des fréquences aigües ainsi que la largeur de l'image stéréophonique en réduisant les décalages de phase et les parasites souvent occasionnés par les câbles de mauvaise qualité. Très onéreux et de nature artisanale, le câble Gotham présent dans la boîte du WA-47 n'est pas à considérer comme un élément secondaire.
Les condensateurs
Le WA-47 s'enrichit d'un condensateur de couplage en polystyrène, de condensateurs à films WIMA et d'un condensateur Solen d'importation française à sa sortie.
FRANÇAIS
ATTRIBUTS
1. Contenu
Le pack de votre WA-47 comprend : le microphone WA-47, un bloc d'alimentation, un câble d'alimentation IEC, une suspension, un câble 7 broches Gotham et une boîte de rangement en bois.
2. Interrupteur d'alimentation
L'interrupteur d'alimentation est situé sur le bloc d'alimentation.
3. Prise d'alimentation électrique IEC
La prise d'alimentation électrique IEC est située à l'arrière du bloc d'alimentation et permet de brancher un câble IEC standard pour relier le bloc d'alimentation à une prise électrique murale.
4. Sélecteur de voltage 115 V/230 V
Un commutateur de sélection de voltage est situé près de la prise d'alimentation électrique IEC du bloc d'alimentation afin de sélectionner la tension appropriée au pays d'utilisation. Nous vous recommandons d'utiliser ce commutateur avec prudence, car en branchant votre WA-47 et son bloc d'alimentation à un voltage incorrect, vous endommagerez probablement ceux-ci. Brancher le bloc d'alimentation du WA-47 avec une sélection incorrecte du voltage peut même causer des blessures, voire le décès. La position du sélecteur de voltage est normalement préréglée sur la tension requise dans le pays où le produit est acheté et ne doit pas être modifiée.

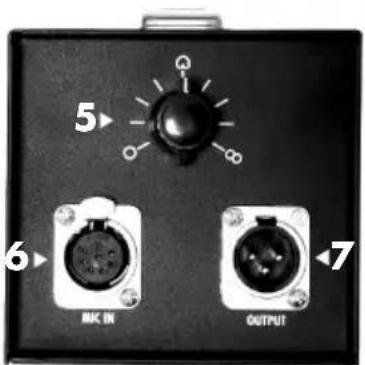

5. Sélecteur de directivité
Le commutateur de sélection de courbe de directivité est situé sur le bloc d'alimentation et offre 9 choix de directivité. Les courbes sont : Cardioïde, omnidirectionnelle, bidirectionnelle et 6 positions supplémentaires de directivités intermédiaires.
6. Connecteur 7 broches pour câble micro (femelle)
Un connecteur femelle à 7 broches pour câble micro est présent sur le bloc d'alimentation. Le câble 7 broches de marque Gotham inclus dans la boîte du WA-47 relie ce connecteur au microphone WA-47.
7. Sortie XLR
Un connecteur XLR mâle 3 broches standard est situé sur le bloc d'alimentation. Le signal du microphone sortira par ce connecteur. Raccordez ce connecteur à un préamplificateur via un câble micro XLR 3 broches standard.
• Véritable capsule sur mesure style 47 - WA-47-B-80v
- Transformateur de sortie TAB-Funkenwerk (AMI) (États-Unis)
• Lampe JJ 5751 (Slovaquie)
- Câble à 7 broches pour microphone à lampe Gotham GAC-7, 5 mètres
- Condensateurs WIMA, Solen (France) et au polystyrène
- Courbes de directivité : cardioïde, omnidirectionnelle, bidirectionnelle et 6 courbes hybrides (9 courbes)
- Bruit propre : 11 dBA
- Plage dynamique : 130 dBA
• Niveau SPL maximum : 140 dB (< 0,5 % THD)
- Réponse en fréquence : 20 Hz à 20 kHz
- Impédance de sortie : 200 ohms
- Impédance de charge nominale : ≥ 2 kOhms
• Rapport signal/bruit : 82 dBA
• Niveau de bruit équivalent : 10 dBA (IEC651)
- Alimentation externe IEC avec terre
- Poids total (micro, alimentation, suspension, câbles) : 4,1 kg.
- Diamètre : 90 mm
- Longueur : 254 mm
