BEDIENUNGSANLEITUNG WA47 Warm Audio

• Spezialgefertigte, klangtreue 47er-Kapsel – WA-47-B-80v

• Ausgangsübertrager von TAB-Funkenwerk (AMI), USA

• JJ-Vakuumröhre 5751 aus slowakischer Fertigung

• 5 Meter langes, 7-poliges Röhrenmikrofon-Kabel GAC-7 von Gotham

• Kondensatoren von Wima, Solen French, und aus Polystyrol

• Frequenzbereich: 20 Hz ~ 20 kHz

• Ausgangsimpedanz: 200 Ohm

• Externes Netzteil, geerdet gemäß IEC

• Gesamtgewicht (Mikro, Netzteil, Halterung, Kabel) – 4,1 kg

• Mikrofondurchmesser: 90 mm

Ihr WA-47-Paket enthält: das Mikrofon WA-47, Netzteil, IEC-Kabel, Halterung, 7-poliges Gotham- Kabel und Aufbewahrungskasten aus Holz.

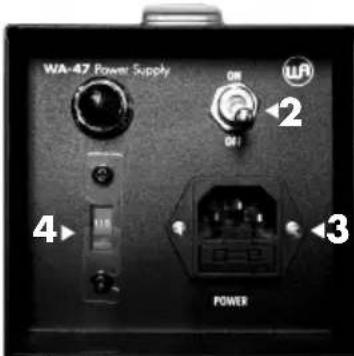

Der Netzschalter befindet sich am Netzteil.

3. Eingangsbuchse für IEC-Netzkabel

Die Eingangsbuchse für das IEC-Netzkabel befindet sich auf der Rückseite des Netzteils und ermöglicht den Anschluss eines Standard-IEC-Kabels, um das Netzteil mit Ihrer Netzsteckdose zu verbinden.

4. 115-V-/230-V-Spannungswähler

In der Nähe der Eingangsbuchse für das IEC-Netzkabel besitzt das Netzteil einen Spannungswähler, der dem Anwender ermöglicht, die für sein Land passende Spannung einzustellen. Wir empfehlen Ihnen, mit diesem Schalter vorsichtig umzugehen, da das Anschließen des Produkts bei falscher Spannung das WA-47 und sein Netzteil wahrscheinlich beschädigen würde. Das Anschließen des Netzteils des WA-47 bei falsch eingestellter Spannung kann sogar zu Verletzungen oder zum Tod führen. Typischerweise ist der Spannungswähler auf die richtige Spannung für das Land, in dem das Produkt erworben wurde, voreingestellt und sollte nicht verändert werden.

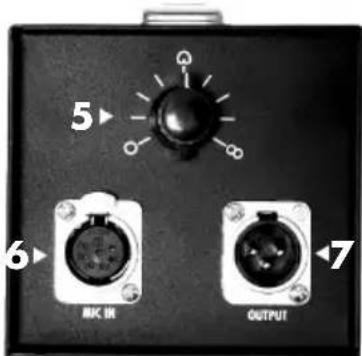

5. Richtcharakteristik-Wahlschalter

Der Richtcharakteristik-Wahlschalter befindet sich am Netzteil und bietet neun verschiedene Richtcharakteristiken. Folgende Richtcharakteristiken stehen zur Auswahl: Niere, Kugel, Acht und sechs zusätzliche „Zwischen”-Charakteristiken.

6. Anschluss (weiblich) für 7-poliges Mikrofonkabel

Am Netzteil befindet sich ein 7-poliger weiblicher Mikrofonkabelanschluss. Das 7-polige Kabel der Marke Gotham, das im Lieferumfang des WA-47 enthalten ist, verbindet diesen Anschluss mit dem Mikrofon WA-47.

Am Netzteil befindet sich ein 3-poliger männlicher Standard-XLR-Anschluss. Das Signal des Mikrofons wird über diesen Anschluss ausgegeben. Verbinden Sie diesen Anschluss über ein 3-poliges XLR- Mikrofonkabel mit einem Vorverstärker.

The Capsule The WA-47 utilizes a custom reproduction of the vintage 47-style (K47) capsule that was used in the classic ‘47 microphone - designed with the same hole pattern and frequency response. Our version of this capsule (model# WA-47-B-80v) is carefully manufactured by an Australian capsule supplier and is precisely reproduced to the vintage specs. We are pleased to offer a legitimate 47-style capsule re-incarnation because it allows us to nail the sonics of the most important piece of the classic ‘47 formula. The Tube A Slovak Republic JJ 5751 vacuum tube is a low gain, low noise tube that forces much of the sonics of the capsule and transformer in the WA-47 to be heard more significantly than high gain tubes might allow. The transformer and capsule in the vintage ‘47 mics are very critical to the classic tone and we found this particular tube to really allow these 2 components to be accentuated. We auditioned 4 different tube brands and fell in love with the JJ 5751. The frequency response of the JJ tube, and the way it contributes to the circuit is smooth and vintage in nature. We found this tube gave us the essence of the vintage ‘47 tube circuit without electrically mirroring the original VF14 steel tube that is no longer available. The Transformer The WA-47 utilizes an American made TAB-Funkenwerk (AMI) USA transformer with large core imported German laminations. This transformer helps provide the creamy smooth top end and the LARGER THAN LIFE bottom end one would expect from a 47-style microphone. The Cable One component of a tube microphone that is often overlooked is the 7 pin cable that connects the microphone to its power supply. When auditioning the WA-47 and other tube microphones we learned quite a bit about 7 pin cables and how the shielding and wire gauge size can change the sonics. We have partnered with Gotham Audio in Switzerland to use their very carefully built high-end 7 pin “GAC-7 cable”. Using this cable increases top end presence and the overall size of the recorded image in the stereo field by reducing phase shift and the parasitic effect often experienced in poorly built cables. Gotham Audio Cabling is very expensive and boutique in nature and shouldn’t be considered a small addition to the WA-47 package. The Capacitors The WA-47 proudly uses a polystyrene coupling capacitor, wima film capacitors throughout, and an imported Solen French capacitor on its output. DEUTSCH EIN BLICK IN DAS INNERE DES WA-47 Die Kapsel Das WA-47 verwendet eine Nachbildung der legendären Kapsel, die in dem 47er-Mikrofonklassiker verbaut wurde – mit derselben Richtcharakteristik und demselben Frequenzgang. Unsere Version dieser Kapsel (Modell Nr. WA-47-B-80v) wird sorgfältig von einem australischen Kapselhersteller gefertigt und bildet die legendären technischen Daten genauestens nach. Wir freuen uns, eine so hervorragende Reinkarnation der 47er-Kapsel anzubieten, da sie uns ermöglicht, den Sound des wichtigsten Bestandteils der Rezeptur haargenau zu treffen. Die Röhre Eine JJ-Vakuumröhre 5751 aus slowakischer Fertigung ist eine Röhre mit niedrigerem Gain und geringem Rauschen, die dafür sorgt, dass der Großteil des Sounds der Kapsel und des Übertragers im WA-47 viel besser zur Geltung kommt als bei anderen Röhren mit hohem Gain. Der Übertrager und die Kapsel in den legendären 47er-Mikrofonen sind ganz entscheidend für den klassischen Klang, und wir haben festgestellt, dass genau diese Röhre diese beiden anderen Bauteile des WA-47 wirklich zur Geltung kommen lässt. Wir haben vier verschiedene Röhrenmarken akustischen Proben unterzogen und uns in die JJ 5751 verliebt. Der Frequenzgang der JJ-Röhre und die Art, wie sie zum Schaltkreis beiträgt, ist klanglich sehr geschmeidig und ausgesprochen klassischer Natur. Wir stellten fest, dass uns diese Röhre die Essenz des Schaltkreises des legendären 47ers liefert, ohne die VF14-Stahlröhre des originalen 47ers, die nicht länger erhältlich ist, elektrisch widerzuspiegeln. Der Übertrager Das WA-47 verwendet einen Übertrager aus US-amerikanischer Fertigung von TAB-Funkenwerk (AMI) mit großen aus Deutschland importierten Kernblechen. Dieser Übertrager hilft, die seidenweichen Höhen und VOLUMINÖSEN Bässe bereitzustellen, die man sich von einem 47er-Kondensatormikrofon erhoffen dürfte. Das Kabel Eine Komponente eines Röhrenmikrofons, die oft übersehen wird, ist das 7-polige Kabel, das Mikrofon mit seinem Netzteil verbindet. Als wir uns das WA-47 und andere Röhrenmikrofone anhörten, erfuhren wir eine ganze Menge über 7-polige Kabel und dass Schirmung und Drahtstärke den Sound eines Röhrenmikrofons drastisch verändern können. Wir haben eine Partnerschaft mit Gotham Audio in der Schweiz geschlossen, um deren sehr sorgfältig gebautes, hochwertiges 7-poliges Kabel GAC-7 verwenden zu können. Durch diese Kabel werden die Präsenz der Höhen und die Gesamtgröße des aufgezeichneten Bildes im Stereofeld vergrößert, indem Phasenverschiebungen und der parasitäre Effekt, den man bei schlecht gebauten Kabeln oft findet, reduziert werden. Gotham-Kabel sind sehr kostspielig und exklusiv und sollten als kein geringer Bestandteil des WA-47-Pakets betrachtet werden. Die Kondensatoren Das WA-47 verwendet einen Koppelkondensator aus Polystyrol, durchweg Wima-Folienkondensatoren sowie am Ausgang einen importierten Solen-French-Kondensator.5 FEATURES

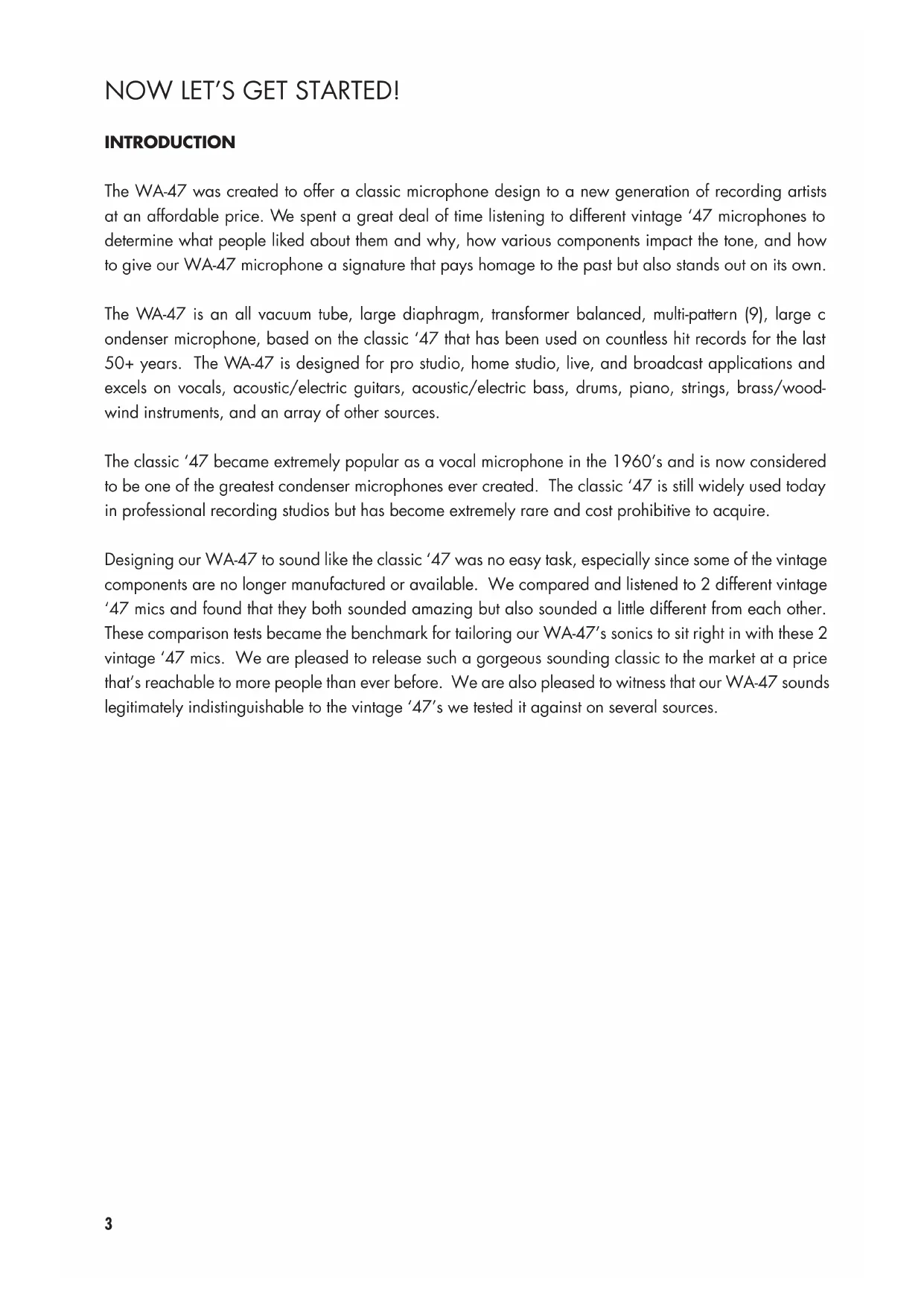

DEUTSCH LOS GEHT’S! EINLEITUNG Das WA-47 wurde geschaffen, um einer neuen Musiker-Generation ein klassisches Mikrofondesign zu einem erschwinglichen Preis zu bieten. Wir haben viel Zeit damit verbracht, uns verschiedene legendäre 47er-Mikrofone anzuhören, um herauszufinden, was es ist, das die Menschen daran so lieben, wie die verschiedenen Bauteile das Signal beeinflussen, und schließlich, wie wir dem WA-47 eine eigenständige Handschrift verleihen, die sowohl der Vergangenheit huldigt, es aber andererseits auch aus der Masse herausstechen lässt. Das WA-47, ein übertragersymmetriertes Vakuumröhren-Großmembran-Kondensatormikrofon mit mehreren Richtcharisteriken (9), ist dem klassischen 47er-Kondensatormikrofon nachempfunden, das seit über 50 Jahren bei Aufnahmen zahlloser Hits Verwendung gefunden hat. Das WA-47 ist für den Einsatz in Profi- und Heimstudios, für Live-Darbietungen und Übertragungen konzipiert und lässt Gesangsstimmen, akustische/E-Gitarren, akustische/E-Bässe, Schlagzeuge, Klavier, Streicher, Blech-/ Holzblasinstrumente und eine breite Palette weiterer Signalquellen hervorragend zur Geltung kommen. Das klassische 47er-Mikrofon war in den 1960er-Jahren äußerst beliebt für Gesangsdarbietungen und gilt heute als eines der besten Kondensatormikrofone aller Zeiten. Das klassische 47er-Mikrofon wird auch heute noch viel in professionellen Aufnahmestudios verwendet, ist aber nur noch selten zu bekommen und deshalb fast schon unerschwinglich. Unser WA-47 so zu gestalten, dass es wie das klassische 47er-Mikrofon klingt, war keine einfache Aufgabe, vor allem, da einige der traditionellen Bauteile nicht mehr hergestellt werden oder erhältlich sind. Wir verglichen zwei verschiedene der legendären 47er-Mikrofone, hörten sie uns ausgiebig an und stellten fest, dass beide hervorragend, aber irgendwie auch unterschiedlich klangen. Diese Vergleichstests wurden zum Maßstab für den Feinschliff an unserem WA-47, um einen diesen klassischen 47er-Mikrofonen ebenbürtigen Sound zu erzielen. Wir freuen uns, einen so hervorragend klingenden Klassiker zu einem Preis auf den Markt zu bringen, der für mehr Menschen als je zuvor erschwinglich ist. Außerdem können wir mit Stolz sagen, dass unser WA-47 klanglich wirklich nicht von den legendären 47er-Mikrofonen zu unterscheiden ist – wir haben es mit mehreren Signalquellen getestet.

DEUTSCH GARANTIEERKLÄRUNG Warm Audio gibt für dieses Produkt eine Garantie von zwei jahre auf Herstellungs- und Materialfehler ab Kaufdatum. Sie gilt für den ursprünglichen Käufer, auf den dieses Gerät registriert ist. Die Garantie kann nicht übertragen werden. Diese Garantie erlischt, falls Schäden durch nicht autorisierte Reparatur oder elektrischer oder mechanischer Änderungen an diesem Gerät entstehen. Diese Garantie deckt keine Schäden, die aufgrund von Missbrauch, Unfällen, missbräuchlicher Verwendung, ungeeigneter elektrischer Voraussetzungen wie etwa Fehlverkabelung, falsche Spannung oder Frequenz, unsichere Spannungsversorgung, fehlende Erdung, oder aufgrund widriger Umweltbedingungen wie etwa Nässe, Luftfeuchtigkeit, Rauch, Feuer, Sand und andere Verschmutzungen sowie extreme Temperaturen auftreten. Warm Audio wird nach eigenem Ermessen dieses Produkt zeitnah reparieren oder ersetzen. Diese beschränkte Garantie erstreckt sich nur auf Produkte, die als fehlerhaft anerkannt sind, und deckt keine indirekten Kosten wie etwa Gerätemiete, Einkommensverlust usw. Bitte besuchen Sie uns auf www.warmaudio.com für weitere Informationen zu Ihrer Garantie oder um eine Garantieleistung anzufordern. Diese Garantie gilt für Produkte, die in den Vereinigten Staaten von Amerika verkauft wurden. Für Informationen zur Garantie in anderen Ländern wenden Sie sich bitte an den örtlichen Vertragshändler von Warm Audio. Diese Garantie sichert spezifische Rechte zu, die von Staat zu Staat anders sein können. Je nach dem Staat, in dem Sie leben, können Sie, zusätzlich zu den in dieser Erklärung behandelten Rechten, weitere Rechte haben. Bitte beziehen Sie sich auf die Gesetze Ihre Staates oder besuchen Sie den Vertragshändler von Warm Audio vor Ort, um weitere Informationen zu erhalten. KOSTENPFLICHTIGER SERVICE Falls Sie ein defektes Gerät haben, das sich außerhalb unserer Garantiezeit oder der Garantiebedingungen befindet: Wir sind dennoch für Sie da und können gegen eine geringe Servicegebühr dafür sorgen, dass Ihr Gerät wieder funktioniert. Bitte besuchen Sie uns auf www. warmaudio.com, um uns für weitere Informationen zu kontaktieren und eine Reparatur zu vereinbaren. Wenn Sie Ihr Gerät von Warm Audio gut behandeln, sollte es ein Leben lang halten und Ihnen sehr viel Freude bereiten. Wir glauben, dass ein ordnungsgemäß funktionierendes Gerät, das hervorragend genutzt wird, die beste Werbung für uns ist. Arbeiten wir zusammen, um dies zu verwirklichen. SPECIFICATIONS

• Mic Diameter: 90mm, Mic Length: 254mm Figure - 8 at 1kHz Omni at 1kHz Cardioid at 1kHz7 24 DEUTSCH VIELEN DANK! Vielen Dank, dass Sie sich für das Warm Audio Kondensatormikrofon WA-47 entschieden haben. Unserer Ansicht nach bietet dieses Produkt in puncto Klangqualität, Funktion und „Vibe“ das Beste aus der klassischen Ära analoger Tonaufnahmen. An den Komponenten unserer Produkte wird grundsätzlich nicht gespart, und auch das WA-47 stellt in dieser Hinsicht keine Ausnahme dar. Das WA-47, ein übertragersymmetriertes Vakuumröhren-Großmembran-Kondensatormikrofon mit mehreren Richtcharisteriken (9), ist dem klassischen 47er-Kondensatormikrofon nachempfunden, das seit über 50 Jahren bei Aufnahmen zahlloser Hits Verwendung gefunden hat. Wir bei Warm Audio freuen uns sehr, Ihnen diese klassische Nachschöpfung zu einem derart günstigen Preis anbieten zu können. Wir sind überzeugt, dass Sie an dem WA-47 viel Freude haben werden und dass es Ihnen ein Leben lang qualitativ hochwertige Aufnahmen bescheren wird. Bryce Young Präsident Warm Audio Liberty Hill, Texas, USA Registrieren Sie Ihr WA-47! Nehmen Sie sich bitte zunächst etwas Zeit, um Ihr Produkt auf unserer Website unter www.warmaudio.com zu registrieren. Bitte registrieren Sie sich binnen 14 Tagen ab Kaufdatum, um Ihre einjährige Garantie sicherzustellen.

Room acoustics can be just as important as the microphone you choose. Even the best microphone won’t sound great if you are picking up unwanted reflections that can smear or comb-filter the sound you are recording. Just because a microphone is set to cardioid pattern will not always mean that it is not picking up unwanted room reflections or outside noises such as street traffic, footsteps, or air condition vents. Though a walk-in vocal booth is hardly necessary for most situations; a good quality ‘vocal shield’ type of product can make an enormous difference, often making the difference between a demo quality and a professional quality recording. Likewise, when recording combo amps and other instruments, using gobos or other acoustic isolation products can be hugely beneficial. Getting proper isolation and just the right amount but not too much room ambience is one thing that really cannot be effectively corrected later in the process. It is of the utmost importance to put in the extra time to set things up well in the beginning. Figure - 8 at 1kHz Omni at 1kHz Cardioid at 1kHz7 24 DEUTSCH VIELEN DANK! Vielen Dank, dass Sie sich für das Warm Audio Kondensatormikrofon WA-47 entschieden haben. Unserer Ansicht nach bietet dieses Produkt in puncto Klangqualität, Funktion und „Vibe“ das Beste aus der klassischen Ära analoger Tonaufnahmen. An den Komponenten unserer Produkte wird grundsätzlich nicht gespart, und auch das WA-47 stellt in dieser Hinsicht keine Ausnahme dar. Das WA-47, ein übertragersymmetriertes Vakuumröhren-Großmembran-Kondensatormikrofon mit mehreren Richtcharisteriken (9), ist dem klassischen 47er-Kondensatormikrofon nachempfunden, das seit über 50 Jahren bei Aufnahmen zahlloser Hits Verwendung gefunden hat. Wir bei Warm Audio freuen uns sehr, Ihnen diese klassische Nachschöpfung zu einem derart günstigen Preis anbieten zu können. Wir sind überzeugt, dass Sie an dem WA-47 viel Freude haben werden und dass es Ihnen ein Leben lang qualitativ hochwertige Aufnahmen bescheren wird. Bryce Young Präsident Warm Audio Liberty Hill, Texas, USA Registrieren Sie Ihr WA-47! Nehmen Sie sich bitte zunächst etwas Zeit, um Ihr Produkt auf unserer Website unter www.warmaudio.com zu registrieren. Bitte registrieren Sie sich binnen 14 Tagen ab Kaufdatum, um Ihre einjährige Garantie sicherzustellen.

Figure of eight pattern recording is often used with pairs of the same microphone for advanced recording techniques such as the Blumlein Pair array; but has several more common practical applications as well, some of which only require a single microphone. One figure-of-eight application is to record a ‘duet’ or group vocal with a single microphone. Two or even four vocalists can stand on either side of the microphone, each getting the full attention of one side of the mic capsule. A variant of the duet application is when someone plays an instrument, such as acoustic guitar, into one side of the microphone while a partner sings into the other side.625 DEUTSCH GARANTIEERKLÄRUNG Warm Audio gibt für dieses Produkt eine Garantie von zwei jahre auf Herstellungs- und Materialfehler ab Kaufdatum. Sie gilt für den ursprünglichen Käufer, auf den dieses Gerät registriert ist. Die Garantie kann nicht übertragen werden. Diese Garantie erlischt, falls Schäden durch nicht autorisierte Reparatur oder elektrischer oder mechanischer Änderungen an diesem Gerät entstehen. Diese Garantie deckt keine Schäden, die aufgrund von Missbrauch, Unfällen, missbräuchlicher Verwendung, ungeeigneter elektrischer Voraussetzungen wie etwa Fehlverkabelung, falsche Spannung oder Frequenz, unsichere Spannungsversorgung, fehlende Erdung, oder aufgrund widriger Umweltbedingungen wie etwa Nässe, Luftfeuchtigkeit, Rauch, Feuer, Sand und andere Verschmutzungen sowie extreme Temperaturen auftreten. Warm Audio wird nach eigenem Ermessen dieses Produkt zeitnah reparieren oder ersetzen. Diese beschränkte Garantie erstreckt sich nur auf Produkte, die als fehlerhaft anerkannt sind, und deckt keine indirekten Kosten wie etwa Gerätemiete, Einkommensverlust usw. Bitte besuchen Sie uns auf www.warmaudio.com für weitere Informationen zu Ihrer Garantie oder um eine Garantieleistung anzufordern. Diese Garantie gilt für Produkte, die in den Vereinigten Staaten von Amerika verkauft wurden. Für Informationen zur Garantie in anderen Ländern wenden Sie sich bitte an den örtlichen Vertragshändler von Warm Audio. Diese Garantie sichert spezifische Rechte zu, die von Staat zu Staat anders sein können. Je nach dem Staat, in dem Sie leben, können Sie, zusätzlich zu den in dieser Erklärung behandelten Rechten, weitere Rechte haben. Bitte beziehen Sie sich auf die Gesetze Ihre Staates oder besuchen Sie den Vertragshändler von Warm Audio vor Ort, um weitere Informationen zu erhalten. KOSTENPFLICHTIGER SERVICE Falls Sie ein defektes Gerät haben, das sich außerhalb unserer Garantiezeit oder der Garantiebedingungen befindet: Wir sind dennoch für Sie da und können gegen eine geringe Servicegebühr dafür sorgen, dass Ihr Gerät wieder funktioniert. Bitte besuchen Sie uns auf www. warmaudio.com, um uns für weitere Informationen zu kontaktieren und eine Reparatur zu vereinbaren. Wenn Sie Ihr Gerät von Warm Audio gut behandeln, sollte es ein Leben lang halten und Ihnen sehr viel Freude bereiten. Wir glauben, dass ein ordnungsgemäß funktionierendes Gerät, das hervorragend genutzt wird, die beste Werbung für uns ist. Arbeiten wir zusammen, um dies zu verwirklichen. SPECIFICATIONS

DEUTSCH LOS GEHT’S! EINLEITUNG Das WA-47 wurde geschaffen, um einer neuen Musiker-Generation ein klassisches Mikrofondesign zu einem erschwinglichen Preis zu bieten. Wir haben viel Zeit damit verbracht, uns verschiedene legendäre 47er-Mikrofone anzuhören, um herauszufinden, was es ist, das die Menschen daran so lieben, wie die verschiedenen Bauteile das Signal beeinflussen, und schließlich, wie wir dem WA-47 eine eigenständige Handschrift verleihen, die sowohl der Vergangenheit huldigt, es aber andererseits auch aus der Masse herausstechen lässt. Das WA-47, ein übertragersymmetriertes Vakuumröhren-Großmembran-Kondensatormikrofon mit mehreren Richtcharisteriken (9), ist dem klassischen 47er-Kondensatormikrofon nachempfunden, das seit über 50 Jahren bei Aufnahmen zahlloser Hits Verwendung gefunden hat. Das WA-47 ist für den Einsatz in Profi- und Heimstudios, für Live-Darbietungen und Übertragungen konzipiert und lässt Gesangsstimmen, akustische/E-Gitarren, akustische/E-Bässe, Schlagzeuge, Klavier, Streicher, Blech-/ Holzblasinstrumente und eine breite Palette weiterer Signalquellen hervorragend zur Geltung kommen. Das klassische 47er-Mikrofon war in den 1960er-Jahren äußerst beliebt für Gesangsdarbietungen und gilt heute als eines der besten Kondensatormikrofone aller Zeiten. Das klassische 47er-Mikrofon wird auch heute noch viel in professionellen Aufnahmestudios verwendet, ist aber nur noch selten zu bekommen und deshalb fast schon unerschwinglich. Unser WA-47 so zu gestalten, dass es wie das klassische 47er-Mikrofon klingt, war keine einfache Aufgabe, vor allem, da einige der traditionellen Bauteile nicht mehr hergestellt werden oder erhältlich sind. Wir verglichen zwei verschiedene der legendären 47er-Mikrofone, hörten sie uns ausgiebig an und stellten fest, dass beide hervorragend, aber irgendwie auch unterschiedlich klangen. Diese Vergleichstests wurden zum Maßstab für den Feinschliff an unserem WA-47, um einen diesen klassischen 47er-Mikrofonen ebenbürtigen Sound zu erzielen. Wir freuen uns, einen so hervorragend klingenden Klassiker zu einem Preis auf den Markt zu bringen, der für mehr Menschen als je zuvor erschwinglich ist. Außerdem können wir mit Stolz sagen, dass unser WA-47 klanglich wirklich nicht von den legendären 47er-Mikrofonen zu unterscheiden ist – wir haben es mit mehreren Signalquellen getestet.

Ihr WA-47-Paket enthält: das Mikrofon WA-47, Netzteil, IEC-Kabel, Halterung, 7-poliges Gotham- Kabel und Aufbewahrungskasten aus Holz.

Der Netzschalter befindet sich am Netzteil.

3. Eingangsbuchse für IEC-Netzkabel

Die Eingangsbuchse für das IEC-Netzkabel befindet sich auf der Rückseite des Netzteils und ermöglicht den Anschluss eines Standard-IEC-Kabels, um das Netzteil mit Ihrer Netzsteckdose zu verbinden.

4. 115-V-/230-V-Spannungswähler

In der Nähe der Eingangsbuchse für das IEC-Netzkabel besitzt das Netzteil einen Spannungswähler, der dem Anwender ermöglicht, die für sein Land passende Spannung einzustellen. Wir empfehlen Ihnen, mit diesem Schalter vorsichtig umzugehen, da das Anschließen des Produkts bei falscher Spannung das WA-47 und sein Netzteil wahrscheinlich beschädigen würde. Das Anschließen des Netzteils des WA-47 bei falsch eingestellter Spannung kann sogar zu Verletzungen oder zum Tod führen. Typischerweise ist der Spannungswähler auf die richtige Spannung für das Land, in dem das Produkt erworben wurde, voreingestellt und sollte nicht verändert werden.

5. Richtcharakteristik-Wahlschalter

Der Richtcharakteristik-Wahlschalter befindet sich am Netzteil und bietet neun verschiedene Richtcharakteristiken. Folgende Richtcharakteristiken stehen zur Auswahl: Niere, Kugel, Acht und sechs zusätzliche „Zwischen”-Charakteristiken.

6. Anschluss (weiblich) für 7-poliges Mikrofonkabel

Am Netzteil befindet sich ein 7-poliger weiblicher Mikrofonkabelanschluss. Das 7-polige Kabel der Marke Gotham, das im Lieferumfang des WA-47 enthalten ist, verbindet diesen Anschluss mit dem Mikrofon WA-47.

Am Netzteil befindet sich ein 3-poliger männlicher Standard-XLR-Anschluss. Das Signal des Mikrofons wird über diesen Anschluss ausgegeben. Verbinden Sie diesen Anschluss über ein 3-poliges XLR- Mikrofonkabel mit einem Vorverstärker.

• Spezialgefertigte, klangtreue 47er-Kapsel – WA-47-B-80v

• Ausgangsübertrager von TAB-Funkenwerk (AMI), USA

• JJ-Vakuumröhre 5751 aus slowakischer Fertigung

• 5 Meter langes, 7-poliges Röhrenmikrofon-Kabel GAC-7 von Gotham

• Kondensatoren von Wima, Solen French, und aus Polystyrol

• Frequenzbereich: 20 Hz ~ 20 kHz

• Ausgangsimpedanz: 200 Ohm

• Externes Netzteil, geerdet gemäß IEC

• Gesamtgewicht (Mikro, Netzteil, Halterung, Kabel) – 4,1 kg

• Mikrofondurchmesser: 90 mm
