225720 - Caméra thermique MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra thermique
Marque	Milwaukee
Modèle	225720 (2257-20)
Alimentation	1 pile 9V DC
Résolution IR	102 x 77 pixels
Plage de température mesurable	-10 °C à 330 °C (14 °F à 626 °F)
Sensibilité thermique	0,1 °C (à 25 °C)
Précision	±5 °C ou 5 % @ 25 °C (selon la plus grande valeur)
Émissivité	0,95
Rapport distance/spot (optique)	56:1
Champ de vue	26,8° (H) x 35,4° (V)
Distance focale minimale	91,4 mm (36 pouces)
Taux de rafraîchissement	8 Hz
Afficheur	Écran couleur ACL-TFT 4,6 cm (1,8 pouce) diagonale
Résistance aux chutes	2 m (6 pieds) sur béton
Température de fonctionnement	-10 °C à 50 °C (14 °F à 122 °F)
Humidité (fonctionnement et stockage)	10 % à 90 % sans condensation
Types de piles	1 pile alcaline 9V
Affichage en °C/°F	Sélectionnable via commutateur interne
Fonctionnalités principales	Mesure de température sans contact, visée laser, gel d'image
Nettoyage de la lentille	Air comprimé puis coton-tige humecté d'eau
Garantie	5 ans (sauf exceptions)

FOIRE AUX QUESTIONS - 225720 MILWAUKEE

Comment installer la pile dans la caméra thermique Milwaukee 225720 ?

Utilisez un tournevis plat pour déverrouiller la porte du compartiment pile, ouvrez-la, branchez une pile 9V au connecteur, insérez la pile, refermez la porte et verrouillez-la.

Comment basculer l'affichage entre Celsius et Fahrenheit ?

Ouvrez le compartiment pile, retirez la pile, déplacez le commutateur °F/°C vers la droite pour °F ou vers la gauche pour °C, puis remettez la pile et refermez.

Quelle est la précision de la mesure de température ?

La précision est de ±5 °C ou 5 % de la lecture à 25 °C, selon la valeur la plus grande.

Comment nettoyer la lentille de la caméra ?

Enlevez les particules avec un jet d'air comprimé, puis nettoyez délicatement avec un coton-tige légèrement humecté d'eau.

Que faire si l'icône de pile faible s'affiche ?

Remplacez la pile 9V dès que l'icône de piles faibles apparaît pour garantir des mesures fiables.

La caméra s'éteint automatiquement ?

Oui, l'appareil s'éteint automatiquement après 15 secondes d'inactivité pour économiser la pile.

Comment figer l'image affichée ?

Relâchez la gâchette après avoir visé ; l'image se fige à l'écran. Pour reprendre une mesure, appuyez à nouveau sur la gâchette.

Quelle est la portée de mesure (rapport distance/spot) ?

Le rapport est de 56:1. Par exemple, à 56 pieds, le spot mesure environ 1 pied de diamètre.

Peut-on utiliser la caméra sous la pluie ou dans un environnement humide ?

Non, évitez l'exposition à la pluie, la neige ou les environnements humides/mouillés pour prévenir les dommages.

Où puis-je faire réparer ma caméra Milwaukee 225720 ?

Contactez un centre de service agréé Milwaukee. Vous pouvez trouver le plus proche sur le site www.milwaukeetool.com ou en appelant le 1-800-030-7777 (Mexique, Amérique centrale).

MODE D'EMPLOI 225720 MILWAUKEE

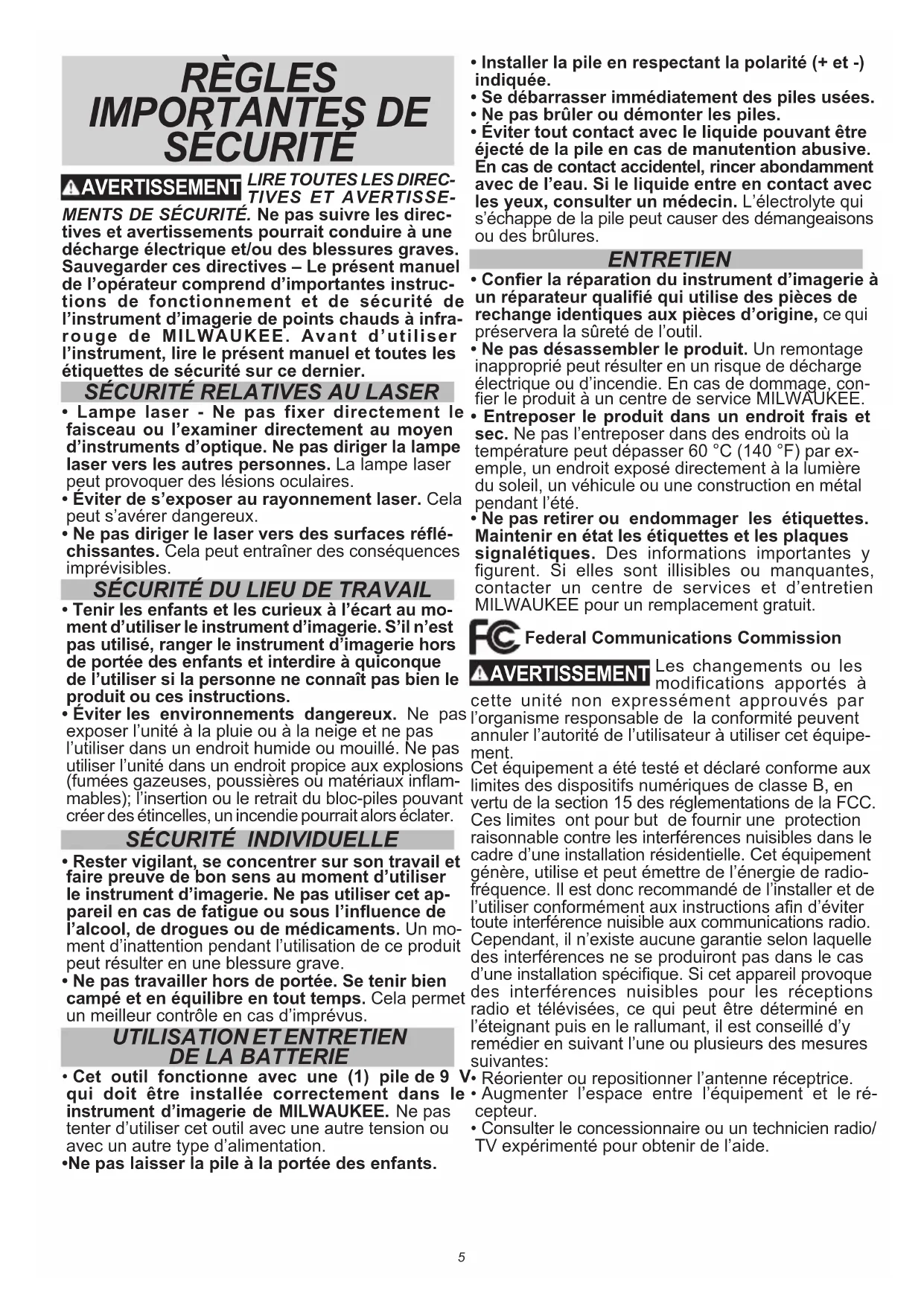

AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

MENTS DE SÉCURITÉ. Ne pas suivre les directives et avertissements pourrait conduire à une décharge électrique et/ou des blessures graves. Sauvegarder ces directives – Le présent manuel de l'opérateur comprend d'importantes instructions de fonctionnement et de sécurité de l'instrument d'imagerie de points chauds à infra-rouge de MILWAUKEE. Avant d'utiliser l'instrument, lire le présent manuel et toutes les étiquettes de sécurité sur ce dernier.

• Lampe laser - Ne pas fixer directement le faisceau ou l'examiner directement au moyen d'instruments d'optique. Ne pas diriger la lampe laser vers les autres personnes. La lampe laser peut provoquer des lésions oculaires.
• Éviter de s'exposer au rayonnement laser. Cela peut s'avérer dangereux.
• Ne pas diriger le laser vers des surfaces réfléchissantes. Cela peut entraîner des conséquences imprévisibles.

SÉCURITÉ DU LIEU DE TRAVAIL

- Tenir les enfants et les curieux à l'écart au moment d'utiliser le instrument d'imagerie. S'il n'est pas utilisé, ranger le instrument d'imagerie hors de portée des enfants et interdire à quiconque de l'utiliser si la personne ne connaît pas bien le produit ou ces instructions.

- Éviter les environnements dangereux. Ne pas exposer l'unité à la pluie ou à la neige et ne pas l'utiliser dans un endroit humide ou mouillé. Ne pas utiliser l'unité dans un endroit propice aux explosions (fumées gazeuses, poussières ou matériaux inflammables); l'insertion ou le retrait du bloc-piles pouvant créer des étincelles, un incendie pourrait alors éclater.

SÉCURITÉ INDIVIDUELLE

- Rester vigilant, se concentrer sur son travail et faire preuve de bon sens au moment d'utiliser le instrument d'imagerie. Ne pas utiliser cet appareil en cas de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation de ce produit peut résulter en une blessure grave.

- Ne pas travailler hors de portée. Se tenir bien campé et en équilibre en tout temps. Cela permet un meilleur contrôle en cas d'imprévus.

UTILISATION ET ENTRETIEN DE LA BATTERIE

- Cet outil fonctionne avec une (1) pile de 9 qui doit être installée correctement dans le instrument d'imagerie de MILWAUKEE. Ne pas tenter d'utiliser cet outil avec une autre tension ou avec un autre type d'alimentation.

- Ne pas laisser la pile à la portée des enfants.

• Installer la pile en respectant la polarité (+ et -) indiquée.
• Se débarrasser immédiatement des piles usées.
• Ne pas brûler ou démonter les piles.
• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer abondamment avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. L'électrolyte qui s'échappe de la pile peut causer des démangeaisons ou des brûlures.

ENTRETIEN

• Confier la réparation du instrument d'imagerie à un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine, ce qui préservera la sûreté de l'outil.
• Ne pas désassembler le produit. Un remontage inapproprié peut résulter en un risque de décharge électrique ou d'incendie. En cas de dommage, confier le produit à un centre de service MILWAUKEE.
• Entreposer le produit dans un endroit frais et sec. Ne pas l'entreposer dans des endroits où la température peut dépasser 60 °C (140 °F) par exemple, un endroit exposé directement à la lumière du soleil, un véhicule ou une construction en métal pendant l'été.
• Ne pas retirer ou endommager les étiquettes. Maintenir en état les étiquettes et les plaques signalétiques. Des informations importantes y figurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d'entretien MILWAUKEE pour un remplacement gratuit.

Les changements ou les modifications apportés à cette unité non expressément approuvés par l'organisme responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser cet équipement.

Cet équipement a été testé et déclaré conforme aux limites des dispositifs numériques de classe B, en vertu de la section 15 des réglementations de la FCC. Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radio-fréquence. Il est donc recommandé de l'installer et de l'utiliser conformément aux instructions afin d'éviter toute interférence nuisible aux communications radio. Cependant, il n'existe aucune garantie selon laquelle des interférences ne se produiront pas dans le cas d'une installation spécifique. Si cet appareil provoque des interférences nuisibles pour les réceptions radio et télévisées, ce qui peut être déterminé en l'éteignant puis en le rallumant, il est conseillé d'y remédier en suivant l'une ou plusieurs des mesures suivantes:

V• Réorienter ou repositionner l'antenne réceptrice.

e • Augmenter l'espace entre l'équipement et le récepteur.

- Consulter le concessionnaire ou un technicien radio/TV expérimenté pour obtenir de l'aide.

V• Réorienter ou repositionner l'antenne réceptrice. e • Augmenter l'espace entre l'équipement et le récepteur. • Consulter le concessionnaire ou un technicien radio/TV expérimenté pour obtenir de l'aide.

SPECIFICATIONS

No de Cat....2257-20

Volts....9 CD

Mesure de Température

Résolution IR (infrarouge) ......102 x 77 pixels (Images ou données)

Plagé de température d'objets ..... -10 °C à 330 °C (14 °F à 626 °F)

Sensibilité thermique ....0,1 °C/25 °C DTÉB (Différence de température équivalente au bruit)

Résolution spatiale ....3,0 mrad CVI (Champ de Vue Instantané)

Précision ....±5 °C ou 5 % @ 25 °C, selon le plus grand

Émissivité ....0,95

Type de détecteur IR ....non refroidi Matrice de plan focal microbolomètre (MFM)

Plage de spectre 7,5 à 14 µm

Rapport de distance au point chaud....56 à 1"

Imagerie thermique

Champ de Vue (CdV) .....26,8° (Horiz.) X 35.4°(Vert.)

Méthode de mise au foyer.....distance focale fix Distance de mise au foyer minimale..91,4 mm (36") Taux de cadres thermiques .....8 Hz

Fiche Technique physique et environnementale

Essai de chute......chute de 2 m (6') sur du béton Plage de température de

fonctionnement ...-10 °C à 50 °C (14 °F à 122 °F)

Plage d'humidité (fonctionnement et entreposage).... 10 % à 90 %

sans condensation

Généralités

Afficheur ...... Couleur ACL-TFT 4,6 cm (1,8 po)

mesure diagonale

REMARQUE : Les lectures inférieures à -10°C et supérieure à 330 °C ne sont pas enregistrées.

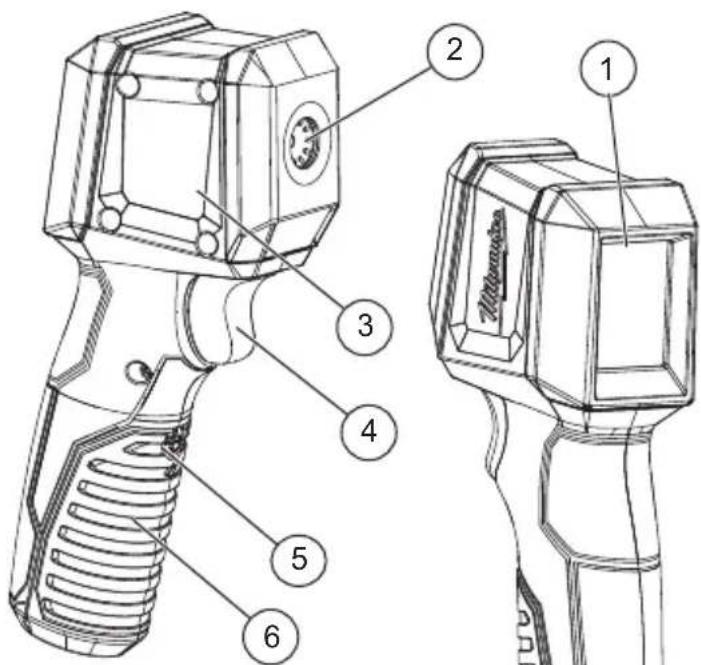

DESCRIPTION FONCTIONNELLE

1. Afficheur
2. Fenêtre d'ouverture
3. Plaque signalétique
4. Gâchette
5. Verrou de la porte du compartiment des piles
6. Porte du compartiment des piles

PICTOGRAPHIE

Courant direct

de réduire le risque de blessures, sateur doit lire le manuel de sateur

MONTAGE DE L'OUTIL

Charge et changement des piles

1. À l'aide d'un tournevis plat, tourner le verrou du compartiment de la pile vers la position déverrouillée et ouvrir la porte du compartiment de la pile.
2. Brancher une (1) pile de 9 V au bloc de connexion. Installer la pile dans le compartiment.
3. Fermer la porte du compartiment de la pile. Tourner le verrou de la porte de la pile vers la position verrouillée.

Affichage de la température en Celsius ou en Fahrenheit

1. À l'aide d'un tournevis plat, tourner le verrou du compartiment de la pile vers la position déverrouillée et ouvrir la porte du compartiment de la pile.
2. Retirer la pile pour exposer le commutateur °F/°C.
3. Déplacer le commutateur vers la droite pour °F, ou sur le côté gauche pour °C.
4. Remettre la pile dans son compartiment.
5. Fermer la porte du compartiment de la pile. Tourner le verrou de la porte de la pile vers la position verrouillée.

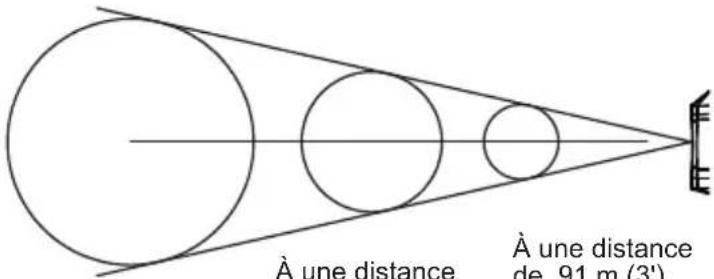

56 à 1" Résolution optique

REMARQUE : Un changement rapide dans ambiant, de fonctionnement ou de la température d'environnement (>5°C) affecte les lectures de l'unité. Permettre à l'unité d'atteindre la température ambiante avant de l'utiliser (5 à 30 minutes, selon le changement de température).

—

Centre du point

Taille du point à la distance indiquée

À une distance À une distance de .91 m (3')

À une distance de 17.1 m (56'), le point est de diamètre approximatif de \~∅ 30.48 cm (1')

À une distance de 7.6 m (25') le point est de diamètre approximatif de \~∅ 12.7 cm (5")

À une distance de .91 m (3') le point est de diamètre approximatif de \~Ø 15.87 mm (5/8")

MANIEMENT

Balayage de la température de l'objet

1. Pour activer l'outil, actionner la gâchette.
2. Tirer sur la gâchette et la tenir en place pendant au moins deux secondes et saisir la température de surface de l'objet.
3. La relâche de la gâchette figera l'image à l'écran.
4. L'unité s'arrêtera après 15 secondes d'inactivité.

Pile faible

Lorsque l'icône « Piles faibles » s'affiche, changer la pile.

ENTRETIEN

AVERTISSEMENT

Pour réduire le risque de blessures, toujours retirer les piles de l'outil avant d'en assurer l'entretien. Ne jamais démonter l'outil. Pour toute réparation, communiquer avec un centre de service MILWAUKEE.

Entretien de l'outil

Garder l'outil en bon état en le soumettant à un programme d'entretien régulier. Après six mois, selon l'utilisation, confier l'outil à un centre de service MILWAUKEE.

Si l'outil ne démarre pas ou ne fonctionne pas à plein régime une fois les piles complètement chargées, nettoyer les contacts du compartiment des piles. Si l'outil ne fonctionne toujours pas correctement, le confier à un centre de service MILWAUKEE afin de le faire réparer.

Nettoyage de la lentille

Enlever les particules libres au moyen d'un jet d'air comprimé. Nettoyer la surface avec précaution au moyen d'un coton-tige humecté à l'eau.

AVERTISSEMENT

Pour minimiser les risques de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infiltrer.

Nettoyage

Nettoyer les évents de l'outil des débris et de la poussière. Garder les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse. Utiliser uniquement un savon doux et un linge humide, puisque certains agents de nettoyage et certains solvants peuvent détériorer le plastique et les autres pièces isolées. En voici des exemples : l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents à usage domestique qui en contiennent. Ne jamais utiliser de solvants inflammables ou combustibles autour des outils.

Réparations

Pour toute réparation, confier l'outil au centre de service le plus près indiqué au dos du présent manuel d'utilisation.

ACCESOIRES

⚠ AVERTISSEMENT L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Chaque produit de test et de mesure MILWAUKEE (y compris les produits sans fil, les blocs-piles M12™ et les chargeurs de batterie) est garanti à l'acheteur d'origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d'un produit qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vice du matériau ou de fabrication pendant une période de cinq (5) ans* après la date d'achat. Retourner l'outil de test et de mesure au centre de réparations en usine Milwaukee Electric Tool Corporation le plus proche, en port prépayé et assuré, est requis. Une copie de la preuve d'achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou les accidents.

* Consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL pour connaître la période de garantie du bloc-pile au LITHIUM-ION envoyé avec le produit de test et de mesure. * La pile alcaline envoyée avec le produit de test et de mesure est garantie séparément par le fabricant de la pile alcaline.
* La période de garantie d'un détecteur de tension avec la lampe – 2201 20, détecteur de tension à LED – 2202-20 ou du laser vertical à deux faisceaux M12™– 2230 20 est de un (1) an à compter de la date d'achat.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un produit MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est faite.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OÙ UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE.

Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir de la date d'achat d'origine.

Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afficher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de garantie n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants, composer sans frais le 1-800-030-7777 afin d'obtenir les coordonnées du centre de réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(e) sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s'applique pas dans les situations suivantes :

a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l'utilisateur final ou le manuel d'instructions.

b) Si les conditions d'utilisations ne sont pas habituelles.

c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d'électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Composer le 01 [phone]

IMPORTÉ ET COMMERCIALISÉ PAR

TECHTRONIC INDUSTRIES, MEXIQUE, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección

CP 11560, Deleg. Miguel Hidalgo, CDMX

Modèle :

Date d'achat :

Sceau du distributeur ou du magasin :
