MANUAL DE USUARIO 225720 MILWAUKEE

CIAS DE SEGURIDAD E IN-

STRUCCIONES. No seguir las advertencias e instrucciones puede resultar en choque eléc- trico, incendio y/o lesiones graves. Guarde estas instrucciones. Este manual del operador incluye instrucciones importantes de seguridad y oper- ación para el reproductor de imágenes infrar- rojo visual de MILWAUKEE. Antes de usar el reproductor de imágenes infrarrojo visual, lea este manual de operación y todas las etiquetas en el Reproductor de imágenes infrarrojo visual.

• Luz láser: No mire jamente el haz de rayos láser ni lo mire directamente con instrumentos ópticos. No apunte la luz láser en dirección a otras perso- nas. La luz láser puede provocar daños a los ojos.

• Evite la exposición a la radiación láser. El láser puede emitir radiación peligrosa.

• No apunte el láser a supercies reactantes. Pueden producirse resultados impredecibles.

SEGURIDAD EN EL ÁREA

• Mantenga alejados a niños y personas presentes mientras utiliza el reproductor de imágenes. Cuando no esté en uso, guarde el reproductor de imágenes fuera del alcance de los niños y no permita que las personas que no están familiariza- das con la herramienta o con estas instrucciones la operen.

• Evite los entornos peligrosos. No use este pro- ducto bajo la lluvia, la nieve ni en lugares húmedos o mojados. No lo use en atmósferas explosivas (emanaciones de gas, polvo o materiales inam- ables), ya que al introducir o quitar la batería se pueden generar chispas, lo que posiblemente producirá un incendio. SEGURIDAD PERSONAL

• Permanezca alerta, preste atención a lo que esté haciendo y use el sentido común al utilizar el reproductor de imágenes. No use este producto si está cansado o se encuentra bajo los efectos de las drogas, el alcohol o algún medicamento. Un momento de descuido puede causar lesiones personales graves.

• No estire el cuerpo para alcanzar mayor distan- cia. Mantenga los pies bien asentados y con- serve el equilibrio en todo momento. Esto permite tener un mejor control en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Esta herramienta está diseñada para alimentarse con (1) batería de 9V debidamente insertada en el termómetro reproductor de imágenes de MILWAUKEE. No intente utilizarlo con otro voltaje o fuente de alimentación.9

• No deje la batería al alcance de los niños.

• Instale la batería, según los diagramas de po- laridad (+ / –).

• Deseche de inmediato las baterías usadas, en forma correcta.

• No incinere ni desarme las baterías.

• En condiciones abusivas, puede salir líquido expulsado de la batería; evite el contacto. Si se produce un contacto accidental, lávese con agua. Si el líquido entra en contacto con los ojos, además busque atención médica. El líquido que sale expulsado de la batería puede provocar irritaciones o quemaduras. MANTENIMIENTO

• Haga que un técnico calicado realice el man- tenimiento de su reproductor de imágenes uti- lizando solamente piezas de repuesto idénticas Esto asegurará que se mantenga la seguridad de la herramienta.

• No desarme el producto. Si se vuelve a armar de manera incorrecta, puede causar un riesgo de descarga eléctrica o de incendio. Si el producto está dañado, llévelo a una instalación de servicio MILWAUKEE.

• Almacene el producto en un lugar limpio y seco. No lo guarde en lugares donde la temperatura supere los 60 °C (140 °F), como por ejemplo bajo la luz solar directa, en un vehículo o en un edicio metálico durante el verano.

• No retire ni deteriore las etiquetas. Mantenga las etiquetas y las placas de identicación. Estas contienen información importante. Si es ilegible o faltante, comuníquese con una instalación de servicio MILWAUKEE para solicitar un reemplazo gratuito. Federal Communications Commission ADVERTENCIA Los cambios o modicaciones hechos a esta unidad sin la autorización expresa del responsable del cumplimien- to de la norma podrían anular la autoridad del usuario para manejar el equipo. Se ha vericado y determinado que este equipo cumple con los límites correspondientes a los dis- positivos digitales de Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites se han diseñado para garantizar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede radiar energía de radiofrecuencia y, si no se instala y utiliza en conformidad con las instrucciones, puede generar interferencia perjudicial para la radiocomunicación. No obstante, no se garantiza que no se produzca interferencia en una instalación concreta. Si este equipo, en efecto, genera interferencia perjudicial para la recepción de radio o televisión, que se puede determinar apagando y encendiendo el equipo, se insta al usuario a intentar corregir la interferencia tomando una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia que separa al equipo del receptor.

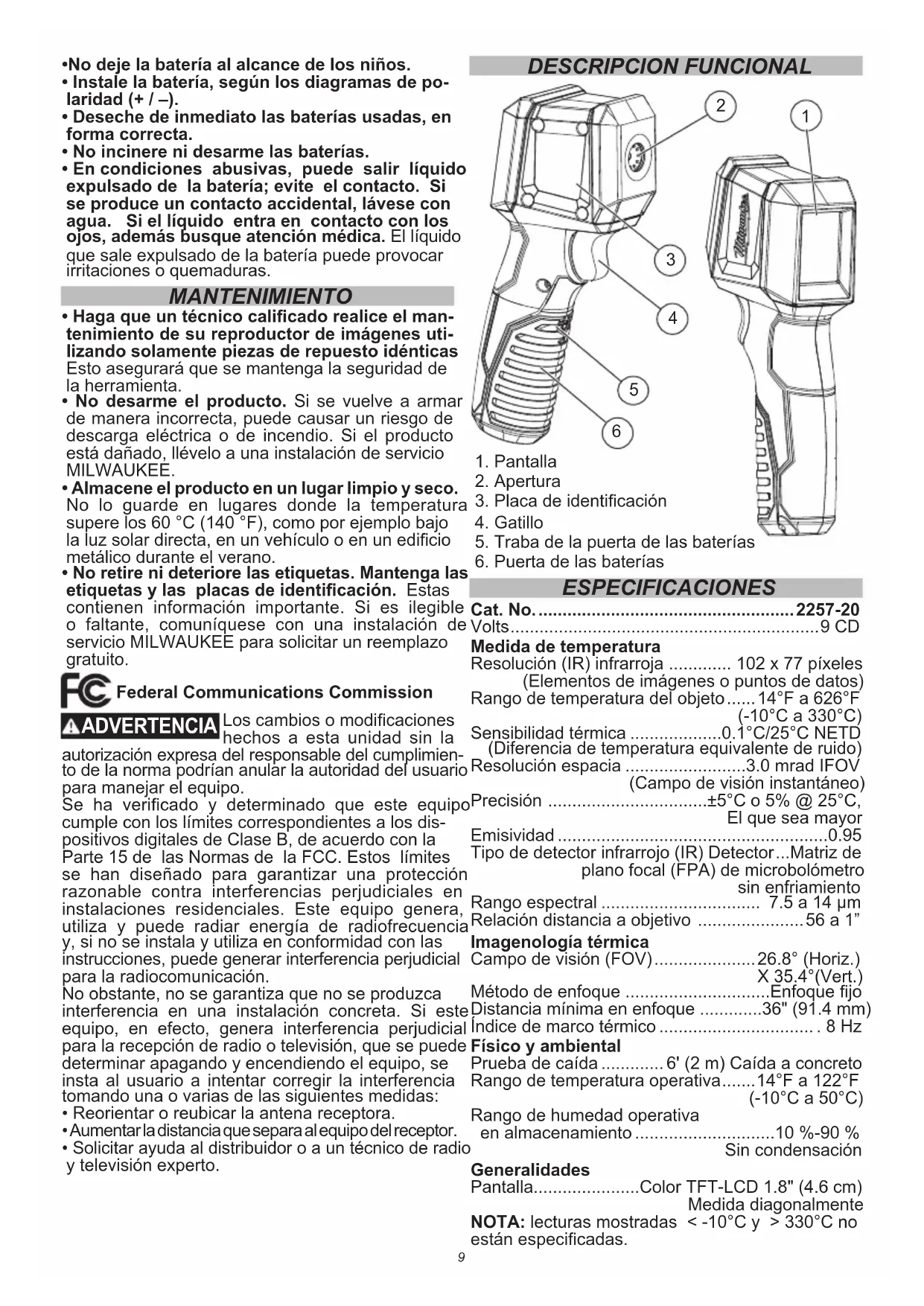

• Solicitar ayuda al distribuidor o a un técnico de radio y televisión experto. DESCRIPCION FUNCIONAL

3. Placa de identicación

5. Traba de la puerta de las baterías

6. Puerta de las baterías

ESPECIFICACIONES Cat. No. ..................................................... 2257-20 Volts ................................................................ 9 CD Medida de temperatura Resolución (IR) infrarroja ............. 102 x 77 píxeles (Elementos de imágenes o puntos de datos) Rango de temperatura del objeto ...... 14°F a 626°F (-10°C a 330°C) Sensibilidad térmica ...................0.1°C/25°C NETD (Diferencia de temperatura equivalente de ruido) Resolución espacia .........................3.0 mrad IFOV (Campo de visión instantáneo) Precisión .................................±5°C o 5% @ 25°C, El que sea mayor Emisividad ........................................................0.95 Tipo de detector infrarrojo (IR) Detector ...Matriz de plano focal (FPA) de microbolómetro sin enfriamiento Rango espectral ................................. 7.5 a 14 μm Relación distancia a objetivo ...................... 56 a 1” Imagenología térmica Campo de visión (FOV) ..................... 26.8° (Horiz.) X 35.4°(Vert.) Método de enfoque ..............................Enfoque jo Distancia mínima en enfoque .............36" (91.4 mm) Índice de marco térmico ................................ . 8 Hz Físico y ambiental Prueba de caída ............. 6' (2 m) Caída a concreto Rango de temperatura operativa ....... 14°F a 122°F (-10°C a 50°C) Rango de humedad operativa en almacenamiento .............................10 %-90 % Sin condensación Generalidades Pantalla......................Color TFT-LCD 1.8" (4.6 cm) Medida diagonalmente NOTA: lecturas mostradas < -10°C y > 330°C no están especicadas.10 SIMBOLOGÍA Volts Corriente continua Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual del operador ENSAMBLAJE Instalación/Cambio de las baterías

1. Con un destornillador

plano, gire el seguro de la puerta de la batería a la posición desbloqueada y abra la puerta de la batería.

2. Conecte una (1) batería

de 9V al bloque conector. Inserte la batería en el compartimiento.

3. Cierre la puerta de la

batería. Gire el seguro de la puerta de la batería a la posición de bloqueo. Selección de Celsius o Fahrenheit

1. Con un destornillador plano, gire el seguro de la

puerta de la batería a la posición desbloqueada y abra la puerta de la batería.

2. Retire la batería para exponer el interruptor de

3. Mueva el interruptor a la derecha de °F o a la

4. Inserte la batería en el compartimento.

5. Cierre la puerta de la batería. Gire el seguro de la

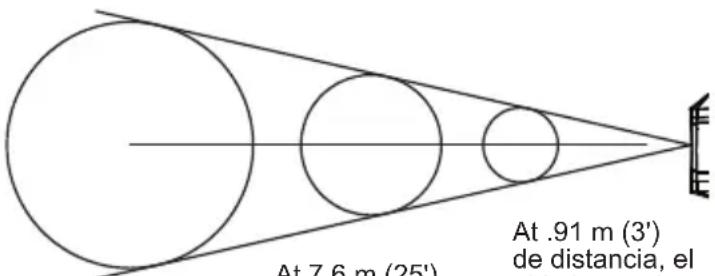

puerta de la batería a la posición de bloqueo. 56 a 1” Distancia al objetivo NOTA: Un cambio rápido en el medio ambiente, el funcionamiento o la temperatura ambiente (>5°C) afecta las lecturas de la unidad. Deje que la unidad alcance la temperatura ambiente antes de usarla (5 a 30 minutos, dependiendo del cambio de tem- peratura). Centro del objetivo Tamaño del objetivo a la distancia indicada A 17.1 m (56') de distancia, el ob- jetivo está a ~Ø

At .91 m (3') de distancia, el objetivo está a ~Ø 15.87 mm (5/8") At 7.6 m (25') de distancia, el objetivo está a ~Ø 12.7 cm (5") OPERACION Escaneado de la temperatura de un objeto

1. Jale el gatillo para encender la herramienta.

2. Tire del gatillo y no lo suelte durante, al menos, 2

segundos y escanee la temperatura de supercie de un objeto.

3. Libere el gatillo para congelar la imagen en la

4. Después de 15 segundos de inactividad, la her-

ramienta se apagará. Batería baja Cuando se muestre el ícono de batería baja, cambie la batería. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de le- siones, siempre retire las baterías de la herramienta antes de realizar mantenimiento. Nunca desarme la herramienta. Comuníquese con una instalación de servicio MILWAUKEE para que se realicen TODAS las reparaciones. Mantenimiento de la herramienta Mantenga su herramienta en buenas condiciones adoptando un programa de mantenimiento regular. Después de un período de entre seis meses y un año, según el uso, envíe la herramienta a una insta- lación de servicio MILWAUKEE para: Si la herramienta no enciende o no funciona al máximo de potencia con baterías completamente cargadas, limpie los contactos de la puerta de las baterías. Si la herramienta aún no funciona cor- rectamente, envíela a una instalación de servicio MILWAUKEE para que la reparen. Limpieza de la lente Elimine todas las partículas sueltas con aire com- primido limpio. Limpie cuidadosamente la supercie con un hisopo humedecido con agua. ADVERTENCIA Para reducir el riesgo de una explosión, no queme nunca una batería, aun si está dañada, “muerta” o completamente descargada. Limpieza Limpie el polvo y los desechos de la herramienta. Mantenga los mangos de la herramienta limpios, secos y sin aceite ni grasa. Use solamente jabón suave y un paño húmedo para limpiar la herramienta, ya que algunos agentes de limpieza y solventes son dañinos para los plásticos y otras partes aisladas. Algunos de estos son gasolina, aguarrás, deca- pante para laca, decapante para pintura, solventes para limpieza con cloro, amoníaco y detergentes domésticos que contienen amoníaco. Nunca use solventes inamables ni combustibles cerca de las herramientas. Reparaciones Para realizar reparaciones, envíe la herramienta al centro de servicio más cercano que gure en la contraportada de este manual del operador.11 ACCESORIOS ADVERTENCIA Utilice sólo los accesorios especícamente recomenda- dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

Techtronic Industries Mexico, S.A. de C.V. Av. Presidente Masarik 29 Piso 7 11560 Polanco V Seccion Miguel Hidalgo, Distrito Federal, México 01 [phone] o (55) 4160-3540 Lunes a Viernes (9am a 6pm) O contáctanos en www.milwaukeetool.com.mx GARANTÍA LIMITADA - E.U.A. Y CANADÁ El producto de medición y prueba de MILWAUKEE (incluida la herramienta sola, la(s) batería(s) M12™ y el cargador de la batería) está garantizado para el comprador original como libre de defectos en materiales y mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de este producto que, tras una revisión, MILWAUKEE determine que es defectuoso en material o mano de obra durante un período de cinco (5) años* después de la fecha de compra. Regrese la herramienta de medición y prueba al Centro de Servicio de fábrica de Milwaukee Electric Tool Corporation más cercano. Se requiere ete prepagado y seguro. Debe incluirse una copia del comprobante de compra con el producto a devolver. Esta garantía no se aplica a los daños que MILWAUKEE determine que son originados por reparaciones realizadas o intentadas por personas que no sean personal autorizado de MILWAUKEE, mal uso, alteración, maltrato, uso y desgaste normal, falta de mantenimiento o accidentes.

• Consulte la declaración de GARANTÍA LIMITADA DE LA BATERÍA INALÁMBRICA, la cual es independiente de esta garantía, donde encontrará el período de garantía de la batería de IONES DE LITIO que se incluye con el producto de medición y prueba. *La batería alcalina que se incluye con el producto de medición y prueba tiene una garantía por separado del fabricante de baterías alcalinas. *El período de garantía de un detector de voltaje con la luz de trabajo – 2201-20, detector de voltaje con LED - 2202-20 o plomada láser de 2 haces M12™ - 2230-20 es un (1) año a partir de la fecha de compra. No es necesario el registro de la garantía para obtener la garantía cor- respondiente para un producto MILWAUKEE. La fecha de fabricación del producto se utiliza para determinar el período de garantía si no se proporciona comprobante de compra al momento de solicitar el servicio por garantía. LA ACEPTACIÓN DE LOS RECURSOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO DESCRITOS EN ESTE DOCUMENTO ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI USTED NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE POR NINGÚN DAÑO INCIDENTAL, ESPECIAL, CONSECUENTE O PUNITIVO, NI POR LOS COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O RETRASOS QUE PRESUNTAMENTE SEAN CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO DE CUALQUIER PRODUCTO, INCLUYENDO, SIN LIMITACIONES, CUALQUIER RECLAMACIÓN POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES; POR LO TANTO, LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE CUALQUIER OTRA GARANTÍA EXPRESA, ORAL O ESCRITA. EN LA MEDIDA QUE LO PERMITA LA LEY, MILWAUKEE SE DESLINDA DE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O PROPÓSITO PARTICULAR, EN LA MEDIDA EN QUE DICHA EXENCIÓN DE RESPONSABILIDAD NO SEA PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPLÍCITA

APLICABLE DESCRITA ANTERIORMENTE. ALGUNOS ESTADOS

NO PERMITEN LA LIMITACIÓN DE LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, POR LO QUE LA ANTERIOR LIMITACIÓN PODRÍA NO SER APLICABLE EN SU CASO; ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y USTED PUEDE TENER ADEMÁS OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO. Esta garantía se aplica a productos vendidos en los EE.UU. y Canadá únicamente. PÓLIZA DE GARANTÍA - VALIDA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el pro- ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame gratis al 01 [phone] para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes. Procedimiento para hacer válida esta garantía Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/ sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía Excepciones Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones. b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto. Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.
