CS 418 - Platine_disque DUAL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Platine vinyle hi-fi
Marque	Dual
Modèle	CS 418
Dimensions (capot fermé)	435 x 367 x 145 mm
Poids	5,8 kg
Alimentation	Adaptateur secteur 12 V DC, 0,5 A (100-240 V AC, 50/60 Hz)
Vitesses de rotation	33, 45 et 78 tr/min (réglage fin possible)
Entraînement	Par courroie, moteur DC
Cellule fournie	Ortofon 2M Red (pré-montée)
Bras de lecture	221,5 mm, roulement à billes, équilibrage statique
Force d'appui réglable	0 à 4 g
Anti-patinage	Réglable
Préamplificateur phono	Intégré, commutable (PHONO/LINE)
Connectique	Sortie RCA (rouge/droit, blanc/gauche), prise terre
Plateau	Aluminium moulé, diamètre 305 mm, revêtement caoutchouc
Pieds	Amortisseurs en élastomère, diamètre 62 mm
Capot anti-poussière	Inclus, avec charnières
Consommation veille	< 0,1 W
Entretien	Nettoyage aiguille et disque avec brosse adaptée (antistatique)
Pièces de rechange	Cellule Ortofon Stylus 2M Red, courroie, etc. (disponibles sur dual.de)
Sécurité	Ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur fourni

FOIRE AUX QUESTIONS - CS 418 DUAL

Quel type de cellule est fourni avec la platine Dual CS 418 ?

La platine est livrée avec une cellule Ortofon 2M Red pré-montée.

Comment régler la force d'appui du bras de lecture ?

Équilibrez d'abord le bras horizontalement en tournant le contrepoids. Puis, maintenez le contrepoids et tournez la molette force d'appui sur 0. Ensuite, tournez l'ensemble contrepoids + molette pour régler la force d'appui recommandée (1,6 à 2,0 g pour la cellule fournie).

Puis-je connecter la platine à une entrée ligne ou phono ?

Oui, la platine dispose d'un préampli phono intégré commutable. Si votre amplificateur a une entrée phono, choisissez PHONO ; sinon, choisissez LINE pour une entrée ligne/AUX.

Comment ajuster la vitesse de rotation ?

Sélectionnez la vitesse souhaitée (33, 45 ou 78 tr/min) avec le sélecteur. Pour un réglage fin, utilisez un petit tournevis Philips pour tourner la vis de réglage correspondante à l'arrière de la platine.

Que faire si le son est faible ou déformé ?

Vérifiez que le commutateur PHONO/LINE est correctement positionné selon l'entrée de votre amplificateur. Assurez-vous également que la cellule est propre et que la force d'appui est correcte.

Comment entretenir l'aiguille et les disques ?

Nettoyez l'aiguille avec une brosse adaptée en effectuant un mouvement d'avant en arrière sous l'aiguille. Pour les disques, utilisez une brosse en fibre de carbone en essuyant doucement en diagonale.

La platine saute des sillons, que faire ?

Vérifiez que la platine est posée sur une surface horizontale. Nettoyez le disque. Si le problème persiste, augmentez légèrement la force d'appui ou vérifiez le réglage de l'anti-patinage.

Comment remplacer la cellule ?

Retirez l'ancienne cellule en tirant en diagonale vers le bas. Insérez la nouvelle en effectuant l'action inverse. Utilisez de préférence une cellule Ortofon Stylus 2M Red ou un modèle compatible.

Puis utiliser la platine avec des disques 45 tours ?

Oui, utilisez l'adaptateur 45 tours fourni pour lire les singles. Placez-le sur l'axe central avant de poser le disque.

Où trouver des pièces de rechange ou accessoires ?

Les pièces de rechange et accessoires sont disponibles sur le site officiel Dual : www.dual.de.

MODE D'EMPLOI CS 418 DUAL

FR: Manuel d'utilisation: Platine vinyle Hi-Fi Pages 2 - 11

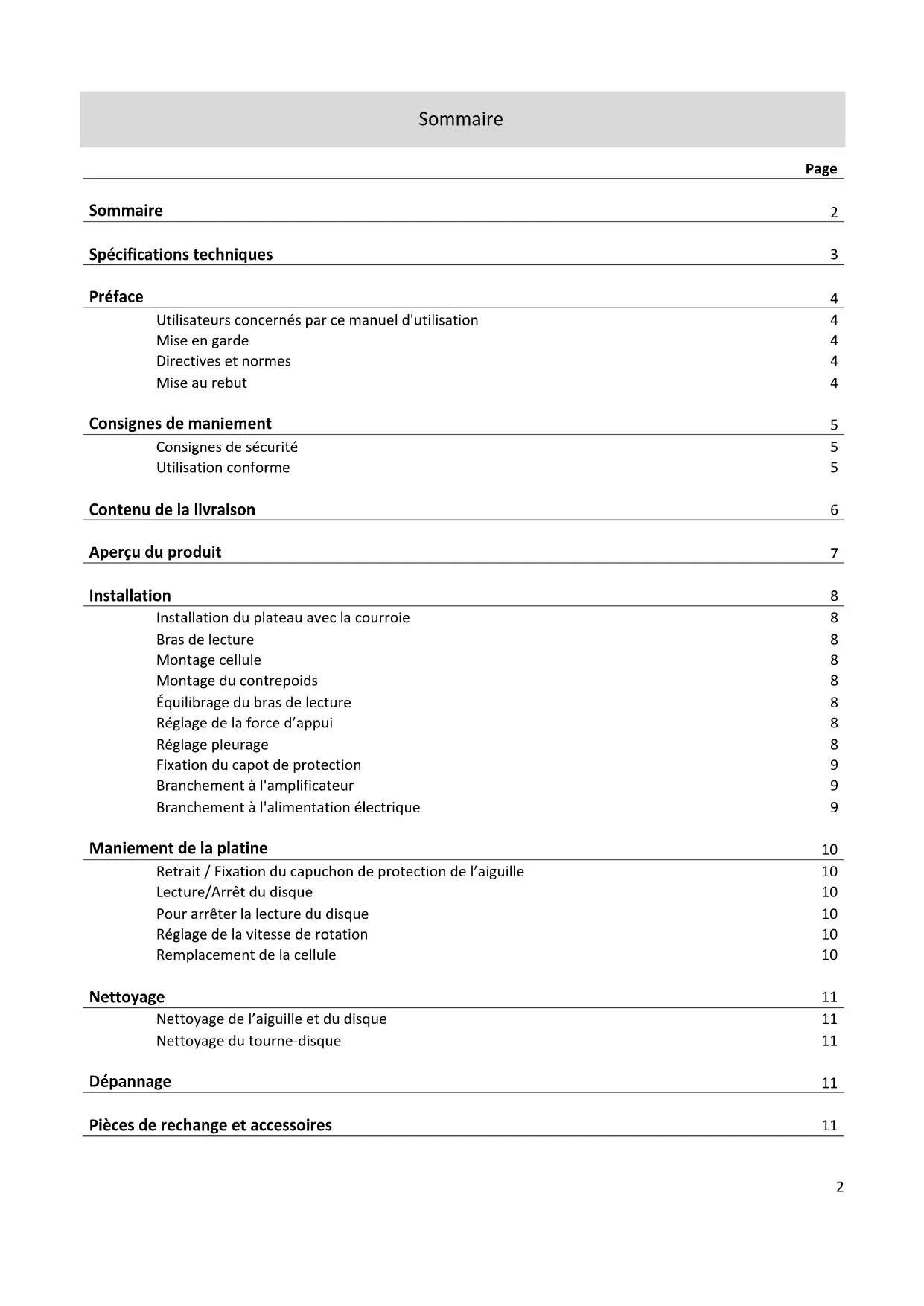

Sommaire

Page

Sommaire 2

Spécifications techniques 3

Préface 4

Utilisateurs concernés par ce manuel d'utilisation 4

Mise en garde 4

Directives et normes 4

Mise au rebut 4

Consignes de maniement 5

Consignes de sécurité 5

Utilisation conforme 5

Contenu de la livraison 6

Aperçu du produit 7

Installation 8

Installation du plateau avec la courroie 8

Bras de lecture 8

Montage cellule 8

Montage du contrepoids 8

Équilibrage du bras de lecture 8

Réglage de la force d'appui 8

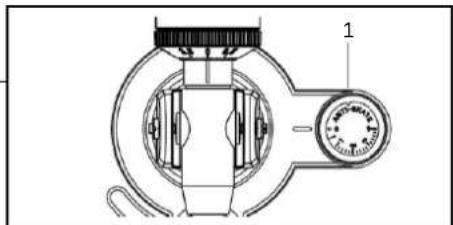

Réglage pleurage 8

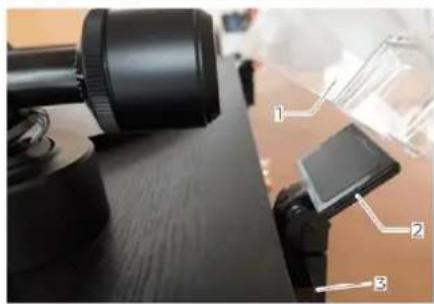

Fixation du capot de protection 9

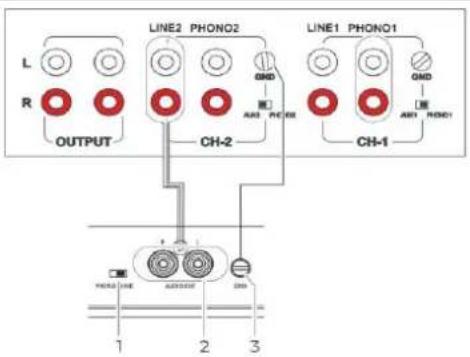

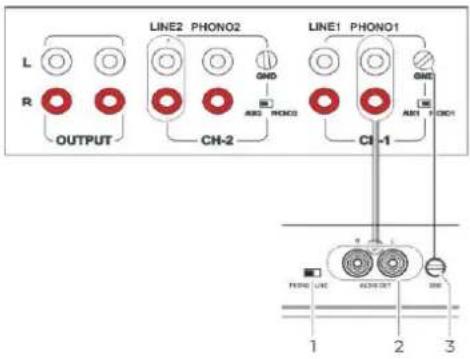

Branchement à l'amplificateur 9

Branchement à l'alimentation électrique 9

Maniement de la platine 10

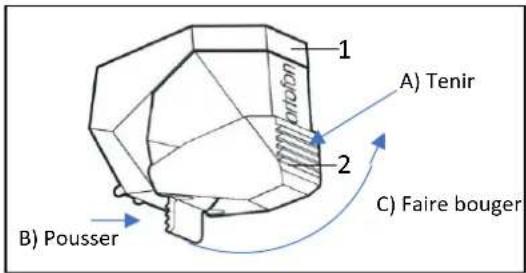

Retrait / Fixation du capuchon de protection de l'aiguille 10

Lecture/Arrêt du disque 10

Pour arrêter la lecture du disque 10

Réglage de la vitesse de rotation 10

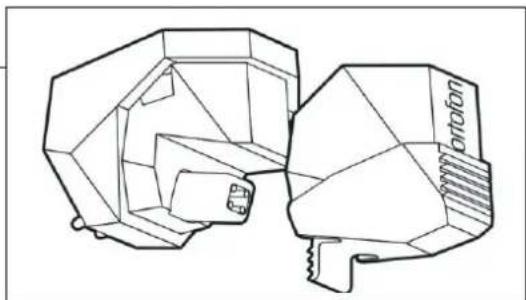

Remplacement de la cellule 10

Nettoyage 11

Nettoyage de l'aiguille et du disque 11

Nettoyage du tourne-disque 11

Dépannage 11

Pièces de rechange et accessoires 11

Spécifications techniques

Sous réserve de modifications techniques et d'erreurs typographiques. Les dimensions sont approximatives.

Mécanisme de commande
Entraînement	Courroie / Moteur DC
Vitesse de rotation en t/mn	33/45/78
Rapport pleurage	< ±0,1 % (DIN WTD)
Bras de lecture
Palier	Roulement à billes
Longueur	221,5 mm
Coudure	25,6°
Surplomb	19 mm
Equilibrage force d'appui	statique par un contrepoids
Pression force d'appui	0 à 4 g
Contrepoids utilisable	5 g à 9 g
Tête de lecture sortie d'usine	Ortofon 2M Red
Cellule de substitution	Ortofon Stylus 2M Red
Platine
Matériel	Aluminium moulé sous pression
Revêtement	Caoutchouc 2,5 mm
Palier	axe en acier trempé, douille en laiton
Diamètre	305 mm
Poids revêtement inclus	850 g
Console
Matériel	Placage MDF revêtement vinyle noir
Pieds	∅ 62 mm / amortisseur en élastomère
Connexion	Fiche RCA
Connexion entrée phono	OUI
Connexion entrée line	OUI
Sortie numérique	X
Dimensions (capot fermé)	435 x 367 x 145 mm
Dimensions (capot ouvert)	D: 415 mm / H: 400 mm
Poids	5,8 kg
Alimentation	Rendement effectué avec une tension d'entrée de 230 V AC à 50 Hz
Type	HK-CS-120A050-CP
Tension d'entrée	100 à 240 V AC
Fréquence d'entrée	50 / 60 Hz
Tension de sortie	12 V DC
Courant de sortie	0,5 A
Puissance de sortie	6 W
Rendement moyen pendant le fonctionnement	≥ 78,88 %
Consommation d'énergie en mode veille	< 0,1 W

Préface

Ce manuel d'instructions vous aidera à utiliser la platine en toute sécurité. Veuillez lire attentivement ce manuel et les consignes de sécurité avant d'utiliser l'appareil et conservez-les pour une utilisation ultérieure. Veillez à les rendre accessibles aux autres utilisateurs et à respecter toutes les informations données ici.

Utilisateurs concernés par ce manuel d'utilisation

Ce manuel d'utilisation s'adresse à toutes les personnes qui :

• mettent en place,
• font fonctionner,
• nettoient
• ou mettent au rebut le tourne-disque.

Mise en garde

Indication des mises en garde:

Danger

Indique un danger immédiat pour la vie !

ATTENTION

Signale une situation potentiellement dangereuse pour la vie !

ATTENTION

Indique la possibilité de blessures moyennes ou légères !

ATTENTION

Signale des dommages potentiels au produit.

Note :

Indique des informations utiles ou importantes.

Directives et normes

Ce produit est conforme à :

- à la directive basse tension (2014/30/EU)

- à la directive CEM (2014/35/EU)

• ERP 2009/125/CE et

• la directive RoHS (2011/65/EU).

Les textes complets sur ces directives ainsi que sur la conformité européenne peuvent être consultés sur simple demande auprès de : [e-mail]

Mise au rebut des emballages

Danger

"Danger" de suffocation!

Conservez l'emballage et ses éléments hors de portée des enfants. Risque d'étouffement. Tous les matériaux utilisés sont sans danger pour l'environnement et peuvent être recyclés. Veuillez aider et éliminer l'emballage d'une manière écologiquement responsable. Pour connaître les méthodes d'élimination actuelles, contactez votre revendeur, votre mairie ou déchetterie local.

Mise au rebut de la platine

Les vieux appareils ne sont pas de simples déchets. Des matières premières précieuses peuvent être récupérées grâce à une élimination respectueuse de l'environnement. Pour obtenir des informations sur l'élimination correcte et respectueuse de l'environnement de votre appareil, veuillez contacter votre mairie.

Cet appareil est étiqueté conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Ce produit ne doit pas être jeté avec les déchets ménagers normaux. Il doit être déposé dans une station de recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit et le mode d'emploi ou l'emballage l'indiquent. Les matériaux peuvent être recyclés conformément à leur marquage. En réutilisant, recyclant ou réaffectant les anciens appareils, vous apportez une contribution importante à la protection de notre environnement.

Consignes de maniement

Veuillez lire attentivement toutes les instructions de sécurité et les conserver pour répondre aux questions qui pourraient se poser ultérieurement. Toujours respecter tous les avertissements et instructions figurant dans ce manuel d'utilisation et à l'arrière de l'appareil.

Danger

Consignes de sécurité pour l'utilisation de l'alimentation électrique

• L'appareil ne doit être raccordé qu'à une tension de secteur de 100 à 240 V\~, 50/60 Hz.
• N'essayez jamais de faire fonctionner l'appareil avec une tension différente.
• Utilisez uniquement le bloc d'alimentation fourni ou une alternative originale Dual.
• La fiche secteur ne doit être branchée qu'une fois l'installation terminée conformément aux instructions.
• Utilisez une connexion secteur appropriée et facilement accessible et évitez les prises multiples !
• Cette prise doit être aussi proche de l'appareil que possible.
• Veillez à ce que le câble ou la fiche d'alimentation soit toujours facilement accessible afin de pouvoir débrancher rapidement l'appareil !
• Posez le câble d'alimentation de manière à ce que personne ne puisse trébucher dessus et ne posez pas d'objets lourds sur le câble d'alimentation.
• Insérez complètement la fiche secteur dans la prise.
• Ne touchez pas la fiche secteur avec des mains mouillées - risque d'électrocution !
• Si la fiche secteur de l'appareil est défectueuse ou si l'appareil présente d'autres dommages, il ne doit pas être utilisé.
• Lorsque vous débranchez le câble d'alimentation de la prise, tirez sur la fiche d'alimentation et non sur le câble.
• Débranchez la fiche secteur de la prise si vous n'avez pas l'intention d'utiliser l'appareil pendant une période prolongée. Ne tirez que sur la fiche elle-même.
• En cas de dysfonctionnement ou d'émanation de fumée ou d'odeur provenant du boîtier, débranchez immédiatement la fiche de la prise de courant !

ATTENTION

Consignes de sécurité pour le placement du plateau tournant

• Afin d'éviter tout risque d'incendie et de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Évitez que l'appareil n'entre en contact avec l'eau ou l'humidité.
• L'appareil ne doit pas être installé dans des pièces où le taux d'humidité est élevé, comme les cuisines, les salles de bains ou les saunas, ni à proximité de piscines, à l'intérieur ou à l'extérieur, car les éclaboussures ou la formation de condensation sur l'appareil peuvent l'endommager.
• Ne placez pas de récipients contenant un liquide sur l'appareil, comme un vase à fleurs. Ceux-ci pourraient tomber et le liquide renversé pourrait endommager gravement l'appareil ou entraîner un choc électrique ou d'incendie.
• Aucune flamme, telle une bougie allumée, ne doit être posée sur l'appareil.
• Les corps étrangers, tels que les aiguilles, les pièces de monnaie, etc. ne doivent pas pénétrer dans l'appareil.
• Si un corps étranger ou un liquide pénètre dans l'appareil, débranchez immédiatement la fiche de la prise de courant. Faites contrôler l'appareil par un spécialiste avant de le remettre en service. Si vous ne respectez pas cette consigne, vous risquez une électrocution ou un court-circuit.

ATTENTION

Consignes de sécurité pour les réparations et l'entretien

• N'essayez jamais de réparer vous-même un appareil défectueux. Contactez toujours un technicien agréé du service clientèle.
• Confiez toujours la maintenance à un technicien qualifié. Le non-respect de cette consigne vous mettra en danger, ainsi que d'autres personnes.
• N'ouvrez en aucun cas l'appareil - cette opération doit être confiée à un spécialiste.
• N'ouvrez pas le boîtier. Risque d'électrocution.
• Il est interdit d'apporter des modifications à l'appareil.
• Ne continuez pas à utiliser l'appareil et/ou les accessoires s'ils sont endommagés.
• N'utilisez que des produits de nettoyage appropriés (antistatiques) pour nettoyer l'appareil et les disques. Ceux-ci sont disponibles auprès de votre revendeur spécialisé.

ATTENTION

Consignes de sécurité pour l'utilisation du plateau tournant

• N'écoutez pas de musique ou d'émissions de radio à un volume trop élevé. Vous risqueriez d'endommager durablement votre ouïe.
• Cet appareil ne doit être utilisé que par une personne compétente.

Utilisation et application prévues

Cet appareil est destiné à la lecture de disques vinyles. L'appareil est conçu pour être utilisé dans une maison privée et ne convient pas à un usage commercial. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels, voire des blessures corporelles. Le fabricant décline toute responsabilité en cas de perte ou de dommage résultant de l'utilisation de l'appareil d'une manière autre que celle prévue. Avant d'utiliser l'appareil pour la première fois, veuillez lire attentivement les instructions de sécurité et d'installation. Ce n'est qu'ainsi que vous serez en mesure d'utiliser toutes les fonctions de manière sûre et fiable. Conservez les instructions d'installation dans un endroit sûr et remettez-les à tout propriétaire ultérieur.

Déballage

1) Retirez l'appareil et toutes les pièces accessoires de l'emballage.
2) Retirez tous les rubans adhésifs.
3) Vérifiez que tous les composants énumérés dans les contenus sont présents :

Remarque :

• Les petits composants se trouvent dans les compartiments latéraux du polystyrène !
• Ne jetez pas le capot de protection de l'aiguille !
• Conservez l'emballage pour tout transport futur éventuel !

Contenus

• Tourne-disque,
• 2 charnières pour le couvercle anti-poussière,
  • Couvercle anti-poussière,
  • Tête de lecture (pré-montée) Cellule,
• Plateau tournant avec courroie,
• Revêtement plateau,
• Contrepoids,
• Adaptateur 45 tours
• Bloc d'alimentation,
• Câble audio stéréo coaxial.

Remarque:

Si l'un de ces éléments est manquant, veuillez contacter le fournisseur.

Emballage

1) Remettez toutes les pièces dans l'emballage d'origine.
2) Le contrepoids doit être démonté et rangé dans une des sections du polystyrène (fixé solidement avec du ruban adhésif).
3) Retirez le plateau tournant. (Ne jamais transporter le tourne-disque avec le plateau en place).
4) Fixez l'aiguille avec le capot de protection.
5) Fixez solidement le bras de lecture sur son support afin qu'il ne puisse pas bouger.
6) Assurez-vous qu'aucune des petites pièces ou de l'emballage associé ne peut se déplacer à l'intérieur de la boîte en carton.

Remarque :

Pour de plus amples informations, veuillez consulter le site www.dual.de

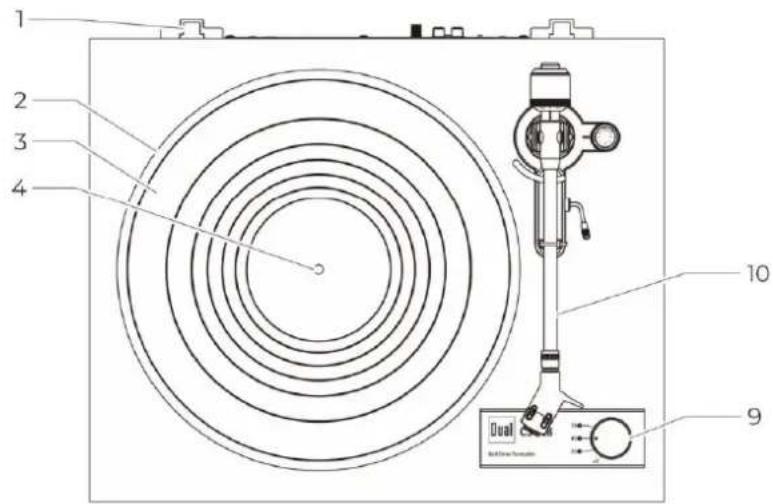

1 2 3 4 10 9 Dual Auto-Scan System

5 6 7 8

1	Charnières du couvercle anti-poussière (2×)
2	Plateau tournant
3	Revêtement du plateau tournant
4	Axe du plateau tournant

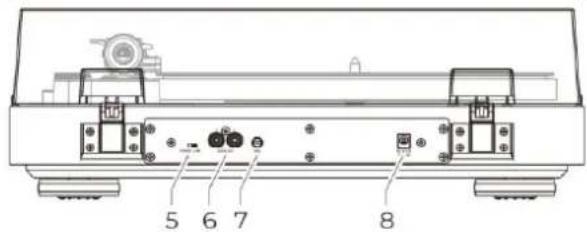

5	Commutateur PHONO / LINE	Préamplificateur phono on/off
6	Sortie RCA-Audio D / G	rouge - canal droit, blanc - canal gauche
7	GND : Branchement prise terre
8	DC IN : Entrée 12 V pour l'alimentation électrique
9	Sélecteur de vitesse	Off, 33, 45, 78

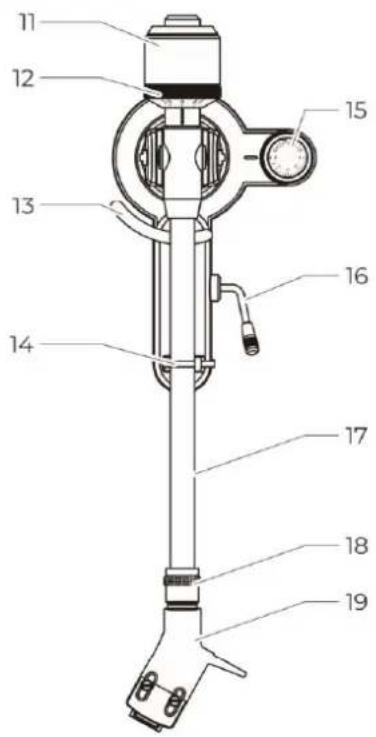

10	Bras de lecture
11	Contrepoids
12	Echelle de mesure de la force d'appui
13	Levier de bras de lecture
14	Support de bras de lecture avec clip de sécurité
15	Réglage de l'anti-patinage
16	Levier de levage du bras de lecture
17	Bras de lecture
18	Moraillon de verrouillage
19	Tête de lecture

Installation

Installation du platine et de la courroie

Le tourne-disque est livré avec la courroie d'entraînement déjà fixée autour de la bride du Plateau tournant. La courroie est munie d'un ruban rouge qui permet de la tirer sur la poulie du moteur d'entraînement. (Image 1)

1. Placez le plateau tournant sur l'axe. Faites tourner le plateau jusqu'à ce que la découpe soit positionnée sur la poulie du moteur (position 8 heures).
2. À l'aide du ruban rouge, tirez la courroie d'entraînement sur la poulie d'entraînement du moteur et positionnez-la au centre de la poulie. Retirez ensuite le ruban rouge.
3. Placez maintenant le revêtement sur la platine.

Ruban poulie du moteur courroie

Image 1

Bras de lecture

Le bras de lecture est fixé à son support par un fil métallique enrobé et un verrou de sécurité. Retirez et jetez le fil enrobé et débloquer le verrou de sécurité avant l'utilisation du plateau.

Montage cellule (Image 2)

Installez la cellule amovible sur le bras de lecture comme décrit ci-dessous :

1. Placez la cellule (1) dans le logement (2) à l'extrémité du bras de lecture (3).
2. Tenez la cellule tout en tournant la bague de verrouillage (2) dans le sens de la flèche.

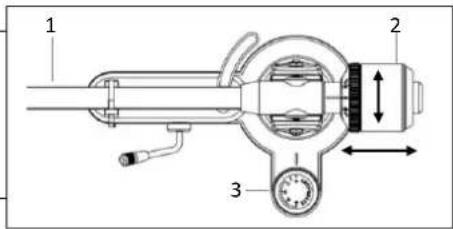

Montage du contrepoids

Montez le contrepoids (2) fourni sur le bras de lecture (1) en le vissant par l'arrière. Maintenez le cadran vers l'avant. Le contrepoids est utilisé pour définir la force d'appui correcte pour le capteur. (Image 3)

Équilibrer du bras de lecture

1 2 3

Image 2

ATTENTION

Endommagement du stylet!

Assurez-vous que l'aiguille n'entre pas en contact avec le tapis de revêtement du plateau ou toute autre partie de la platine.

1. Placez la platine sur une surface horizontale plane.
2. Retirez la protection de l'aiguille (page 20).
3. Abaissez l'élévateur du bras de lecture à l'aide du levier d'élévation du bras de lecture.
4. Placez le bras de lecture entre le plateau et son support.
5. Tournez la molette anti-patinage (3) sur "0". (Image 3)
6. Tournez le contrepoids (2) vers l'arrière ou l'avant jusqu'à ce que le bras de lecture atteigne un équilibre horizontal.
7. Replacez le bras de lecture maintenant équilibré sur son support et fixez-le avec le clip.
8. (Pic 4) Maintenez le contrepoids (1) en position tout en tournant la molette force d'appui (2) sur "0" (position 12 heures).

Réglage de la force d'appui

Réglez la force d'appui indépendamment du bras de lecture. (Image 4)

1. Réglez le contrepoids (1) sur la force d'appui conseillée (2).
2. Le poids de la force d'appui peut être lu sur l'échelle de mesure

Remarque :

La force d'appui recommandée pour la tête de lecture fournie est comprise entre 1,6 g et 2,0 g. Image 4 En cas de doute, veuillez consulter le fabricant.

1 2

Réglage pleurage

La force de patinage tire le bras de lecture vers le centre du plateau ce qui augmente la pression sur la rainure du disque. L'anti-patinage compense ce mouvement et assure la lecture stéréo du vinyle.

- Réglez la molette anti-patinage (1) sur la même valeur que la force d'appui. (Image 5)

Fixation du capot de protection

1. Insérez les deux charnières (2) dans les logements (3) à l'arrière de la platine.
2. Poussez uniformément les réceptacles droit et gauche du couvercle anti-poussière (1) sur les charnières.

Branchement à l'amplificateur

La platine est livrée avec un préamplificateur phono intégré. Il peut être connecté soit à l'entrée phono, soit à l'entrée ligne de l'amplificateur. L'étage phono intégré peut être activé ou désactivé à l'aide d'un interrupteur situé à l'arrière de la platine.

Entrée phono

1. Connectez le câble RCA à la sortie audio "AUDIO OUT" (2) de la platine et aux prises D'entrée PHONO de l'amplificateur.
2. Mettez l'interrupteur (1) en position : PHONO.
3. Connectez la connexion de masse GND (3) à l'amplificateur pour éviter tout bruit.

Remarque :

Veillez à la bonne connexion du câble. (rouge = canal droit, blanc = canal gauche)

Entrée ligne

1. Connectez le câble RCA à la sortie audio "AUDIO OUT" (2) de la platine et aux prises d'entrée LINE / AUX de l'amplificateur.
2. Mettez l'interrupteur (1) en position : LINE.
3. Connectez la connexion de masse GND (3) à l'amplificateur pour éviter tout bruit.
   Veillez à la bonne connexion du câble. (rouge = canal droit, blanc = canal gauche)

Remarque :

Branchement à l'alimentation électrique

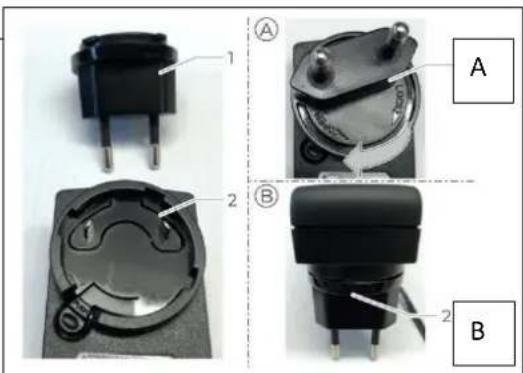

De différents adaptateurs (1) sont fournis avec le produit. Trouvez l'adaptateur spécifique correspondant à votre pays et à votre système de prises. Attachez-le à l'alimentation électrique (2).

1. Insérez l'adaptateur de prise dans le bloc d'alimentation (A) et tournez-le dans le sens de la flèche.
2. Vérifiez que l'adaptateur est correctement verrouillé (B) et que les repères correspondent (C).
3. Connectez le câble de sortie du bloc d'alimentation à la prise DC IN (C) de la platine.
4. Branchez le bloc d'alimentation dans une prise de courant.

Remarque :

N'utilisez qu'un bloc d'alimentation fourni ou approuvé par l'usine.

ATTENTION

Endommagement de la platine !

Des tensions incorrectes peuvent endommager le produit. Assurez-vous que la tension du secteur est conforme à celle indiquée sur l'alimentation.

L R OUTPUT LINE2 PHONO2 CH-2 LINE1 PHONO1 CI -1 GND GND AB1 FENO1 1 2 3

① ② ③ ④ A B

C

Retrait / Fixation du capuchon de protection de l'aiguille

Retirez le capuchon de protection de l'aiguille (1) avant de lire un disque.

1. Poussez le capuchon de protection de l'aiguille (2) sur le fond (B) comme indiqué sur le schéma. Maintenez-le en position (A) tout en le déplaçant vers le haut dans un mouvement circulaire (C).
2. Remettez le capuchon en place après la lecture du disque.

Lecture/Arrêt du disque

1. Placez un disque sur le plateau tournant, utilisez l'adaptateur 45 T pour lire les singles.
2. Tournez le sélecteur de vitesse sur le réglage souhaité : 33, 45 ou 78. Le plateau commence à tourner.
3. Libérez le verrou de sécurité de son support et soulevez le bras de lecture avec le levier.
4. Éloignez délicatement le bras de lecture de son support et placez-le au-dessus du premier sillon du disque.
5. Abaissez le bras de lecture à l'aide du levier.

Remarque :

Le bras de lecture peut être relevé à tout moment, même pour de courtes périodes. Le plateau continuera à tourner.

Pour arrêter la lecture du disque

1. Utilisez le levier du bras de lecture pour le soulever.
2. Positionnez délicatement le bras de lecture au-dessus du support.
3. Abaissez le bras de lecture à l'aide du levier.
4. Fixez le bras de lecture à l'aide du verrou de sécurité situé sur son support.
5. Tournez le sélecteur de vitesse sur la position "OFF" pour arrêter le plateau.

Réglage de la vitesse de rotation

Les trois vitesses peuvent être ajustés individuellement pour un réglage fin.

1. Sélectionnez le réglage souhaité à l'aide du bouton de sélection de la vitesse. (2)
2. Utilisez un petit tournevis Philips pour tourner la petite vis de réglage (1).

Remarque :

Les réglages exacts de la vitesse sont préréglés en usine.

1 2 78 45 33 off

Remplacement de la cellule

L'aiguille s'use par le processus de lecture. Nous vous recommandons donc de contrôler son état régulièrement.

1. Retirez l'aiguille en tirant en diagonale vers le bas.
2. Insérez l'aiguille en effectuant l'action inverse.

Les aiguilles usées ou endommagées (éclatées) abîment les disques. Lorsque vous devez remplacer l'aiguille, utilisez si possible le type original.

Nettoyage

Nettoyage de l'aiguille et du disque

Nettoyez l'aiguille et le disque avant chaque lecture de disque. Cela minimise l'usure prématurée.

ATTENTION

Endommagement des composants !

1. Faites bouger la brosse à aiguille avec précaution dans un mouvement d'avant en arrière sous l'aiguille.
2. Pour nettoyer un disque, utilisez une brosse en fibre de carbone, essuyez le disque doucement et en diagonale.

Remarque :

Les brosses et les accessoires sont disponibles dans la boutique Dual : www.dual.de

Nettoyage du tourne-disque

Danger - risque d'électrocution !

Pour éviter tout risque d'électrocution, il ne faut pas nettoyer l'appareil avec un chiffon humide ou sous l'eau courante. Débranchez la fiche d'alimentation avant tout nettoyage.

Dommages aux composants !

ATTENTION

N'utilisez pas d'éponges à récurer, de poudre de nettoyage ou de solvants tels que l'alcool et l'essence. Pour nettoyer l'appareil utilisez uniquement des produits de nettoyage spécialement conçus à cet effet (antistatiques).

Dépannage

Si l'appareil ne fonctionne pas comme prévu, quelques conseils de dépannage.

Si le dysfonctionnement persiste, veuillez contacter le fabricant.

Le bras de lecture saute des sillons, glisse sur le disque ou ne bouge pas.

- Le tourne-disque n'est pas posé horizontalement. Posez le tourne-disque sur une surface plane.

- Le disque est sale ou rayé. Nettoyez le disque avec un produit pour disques ou changez le disque.

- La pression de l'aiguille du bras de lecture est peut-être trop faible. Réglez la pression de la cellule et vérifiez le réglage de l'anti-patinage.

Qualité sonore médiocre, bruits statiques forts, pertes de son, etc.

- l'aiguille est sale ou usée. Nettoyez l'aiguille avec une brosse.

- L'aiguille est usée dans ce cas de figure, changez l'aiguille.

- Le disque est sale ou poussiéreux. Nettoyez Le disque avec un produit de nettoyage pour disque.

Le son est trop faible ou fort et déformé.

- Le tourne-disque est branché sur la mauvaise entrée de l'amplificateur.

- Le préamplificateur phono intégré est mal réglé. Poussez le commutateur à l'arrière de la platine.

- Consultez le manuel : Mise en service - Branchement à l'amplificateur.

Le son bourdonne ou est incohérent.

La courroie d'entraînement est détendue et doit être remplacée.

Pièces de rechange et accessoires

Les pièces de rechange et les accessoires sont disponibles auprès de Dual : www.dual.de.

Dual
