MODE D'EMPLOI Tailgater Smart ION

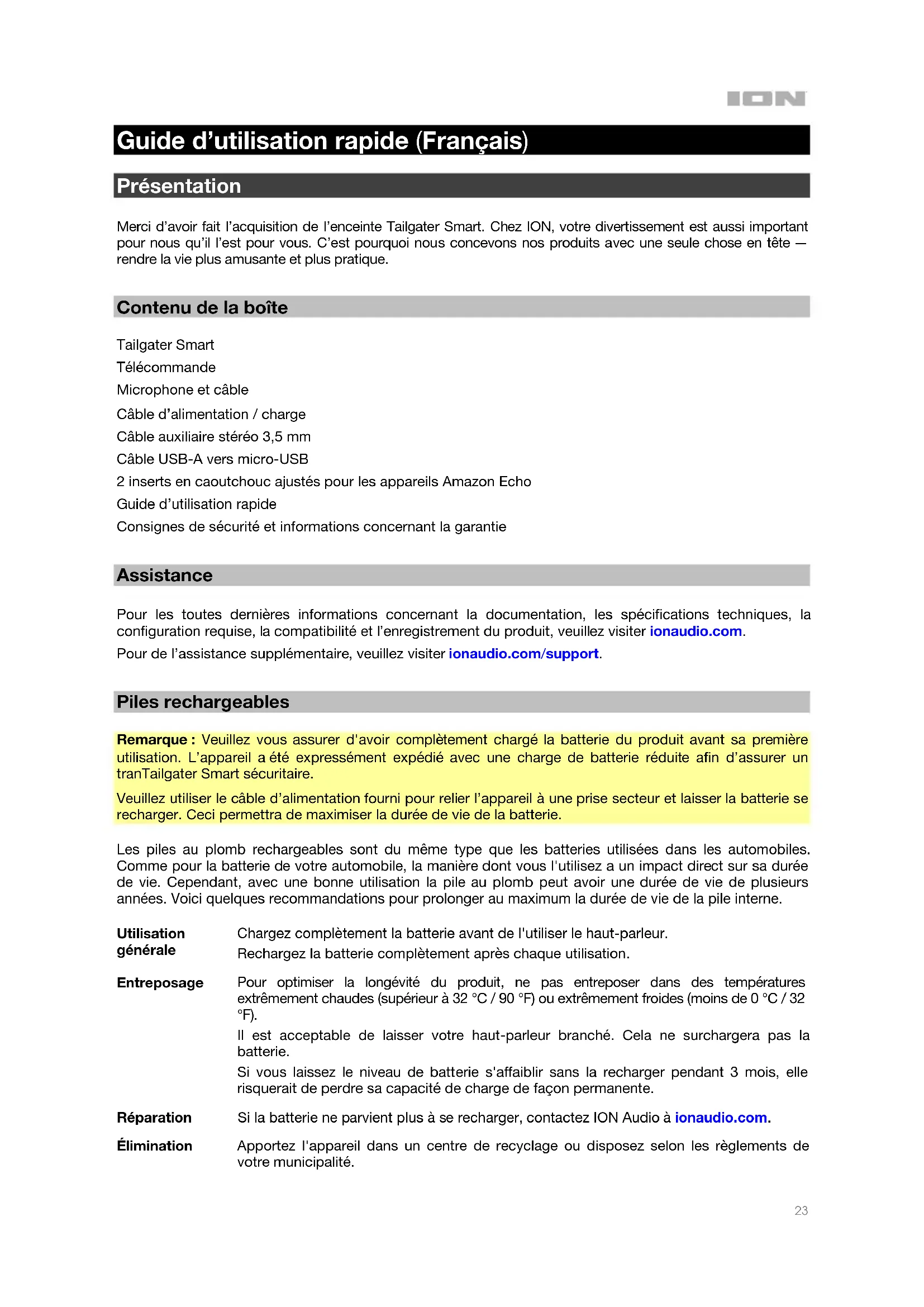

Contenu de la boîte Tailgater Smart Télécommande Microphone et câble Câble d’alimentation / charge Câble auxiliaire stéréo 3,5 mm Câble USB-A vers micro-USB 2 inserts en caoutchouc ajustés pour les appareils Amazon Echo Guide d’utilisation rapide Consignes de sécurité et informations concernant la garantie

Assistance Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité et l’enregistrement du produit, veuillez visiter ionaudio.com. Pour de l’assistance supplémentaire, veuillez visiter ionaudio.com/support.

Piles rechargeables Remarque : Veuillez vous assurer d'avoir complètement chargé la batterie du produit avant sa première utilisation. L’appareil a été expressément expédié avec une charge de batterie réduite afin d’assurer un tranTailgater Smart sécuritaire. Veuillez utiliser le câble d’alimentation fourni pour relier l’appareil à une prise secteur et laisser la batterie se recharger. Ceci permettra de maximiser la durée de vie de la batterie. Les piles au plomb rechargeables sont du même type que les batteries utilisées dans les automobiles. Comme pour la batterie de votre automobile, la manière dont vous l'utilisez a un impact direct sur sa durée de vie. Cependant, avec une bonne utilisation la pile au plomb peut avoir une durée de vie de plusieurs années. Voici quelques recommandations pour prolonger au maximum la durée de vie de la pile interne. Utilisation générale Chargez complètement la batterie avant de l'utiliser le haut-parleur. Rechargez la batterie complètement après chaque utilisation. Entreposage Pour optimiser la longévité du produit, ne pas entreposer dans des températures extrêmement chaudes (supérieur à 32 °C / 90 °F) ou extrêmement froides (moins de 0 °C / 32 °F). Il est acceptable de laisser votre haut-parleur branché. Cela ne surchargera pas la batterie. Si vous laissez le niveau de batterie s'affaiblir sans la recharger pendant 3 mois, elle risquerait de perdre sa capacité de charge de façon permanente. Réparation Si la batterie ne parvient plus à se recharger, contactez ION Audio à ionaudio.com. Élimination Apportez l'appareil dans un centre de recyclage ou disposez selon les règlements de votre municipalité.24 Démarrage

1. Veuillez vous assurer que tous les articles énumérés dans le Contenu de la boîte de ce guide sont

inclus dans la boîte.

2. Veuillez lire le livret des consignes de sécurité et des informations sur la garantie avant d'utiliser le

3. Veuillez vous assurer d'avoir complètement chargé la batterie avant la première utilisation afin

d'augmenter sa durée de vie.

4. Veuillez examiner le Schémas de connexion.

5. Veuillez vous assurer que le volume général de l’enceinte Tailgater Smart est au minimum.

6. Raccordez tous vos appareils.

7. Mettez l’enceinte Tailgater Smart sous tension. Lancez la lecture de la musique à partir d’un appareil

connecté et réglez le volume général de l’enceinte Tailgater Smart à un niveau confortable.

8. Lorsque vous avez terminé d’utiliser l’enceinte Tailgater Smart, réglez le volume général au minimum,

puis mettez-la hors tension.

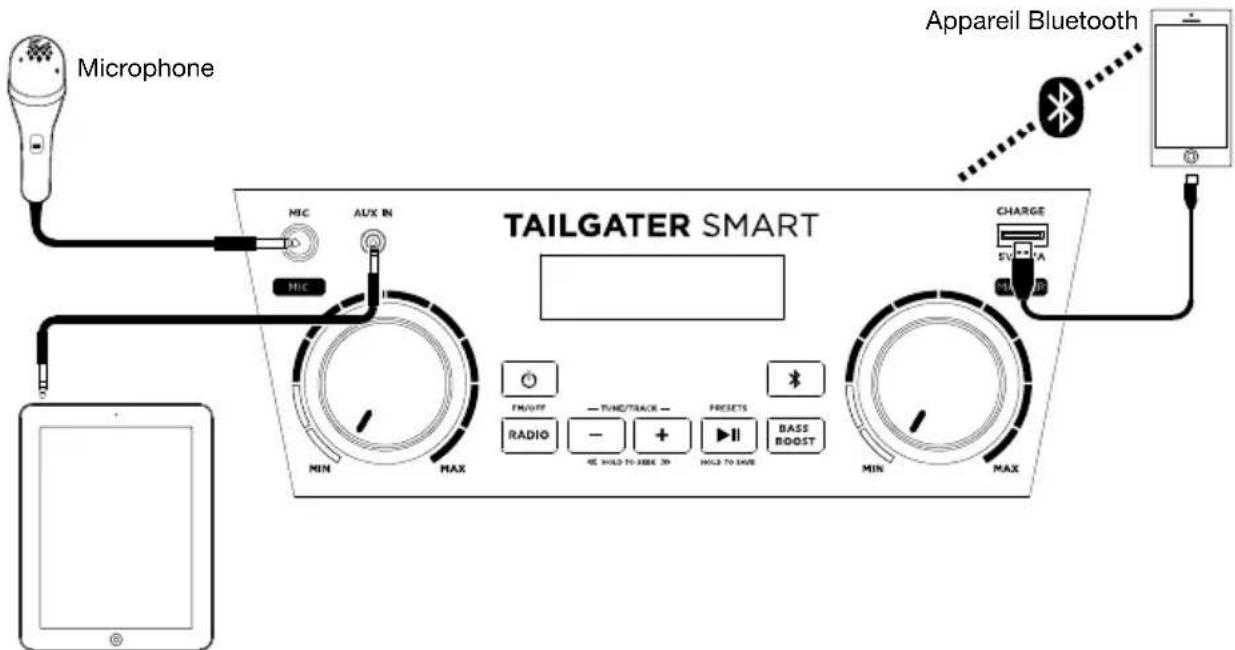

Schémas de connexion Les éléments qui ne figurent pas dans le Contenu de la boîte sont vendus séparément. Panneau avant

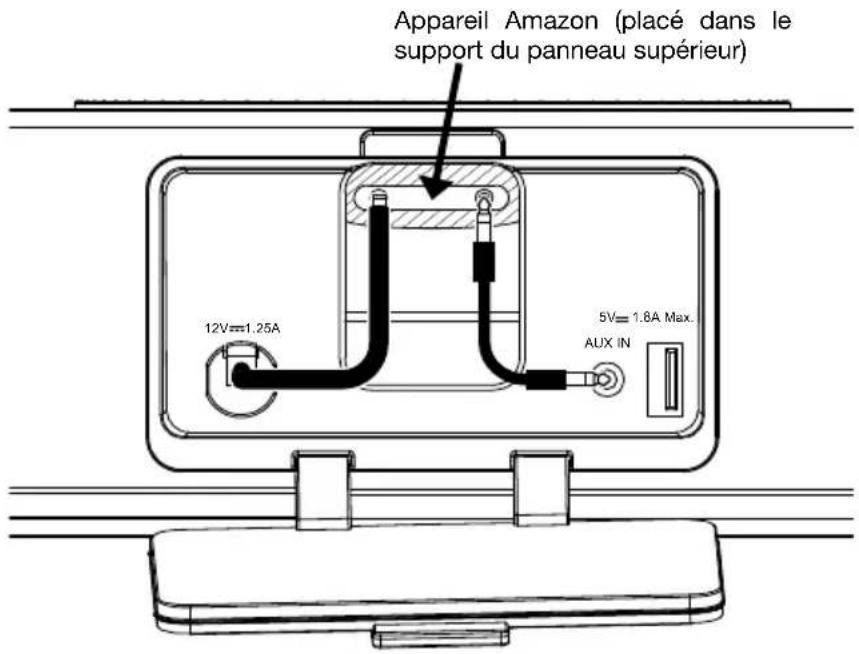

Appareil Bluetooth Microphone Tablette, lecteur de MP3, etc.25 Cavité du panneau arrière (exemple 1) Lors de la connexion d'un Amazon Echo Dot de 3

génération, utilisez le câble d'alimentation CC relié au panneau arrière pour recharger l’appareil. Si vous n'êtes pas connecté par le biais de la connexion Bluetooth, utilisez le câble auxiliaire de 3,5 mm fourni pour transmettre l’audio. Veuillez consulter la section Caractéristques afin d’en savoir plus.

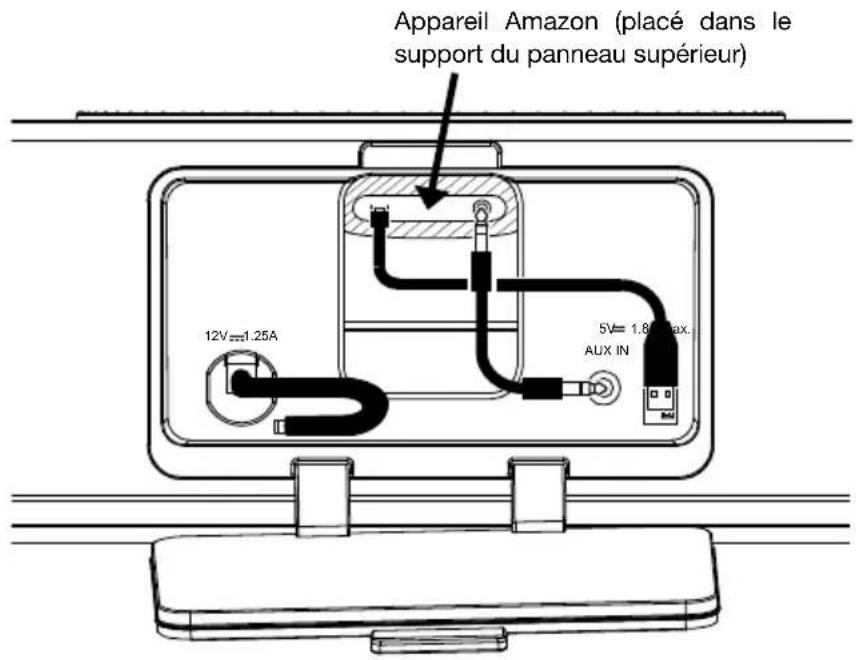

Cavité du panneau arrière (exemple 2) Lors de la connexion d'un Amazon Echo Dot ou Echo Input de 1

génération, utilisez le câble USB fourni pour recharger l’appareil. Si vous n'êtes pas connecté par le biais de la connexion Bluetooth, utilisez le câble auxiliaire de 3,5 mm fourni pour transmettre l’audio. Veuillez consulter la section Caractéristques afin d’en savoir plus.

Appareil Amazon (placé dans le support du panneau supérieur) Appareil Amazon (placé dans le support du panneau supérieur) 12V 1.25A5V 1.8A Max.AUX IN5V 1.8A Max.AUX IN12V 1.25A26 Caractéristiques Panneau avant

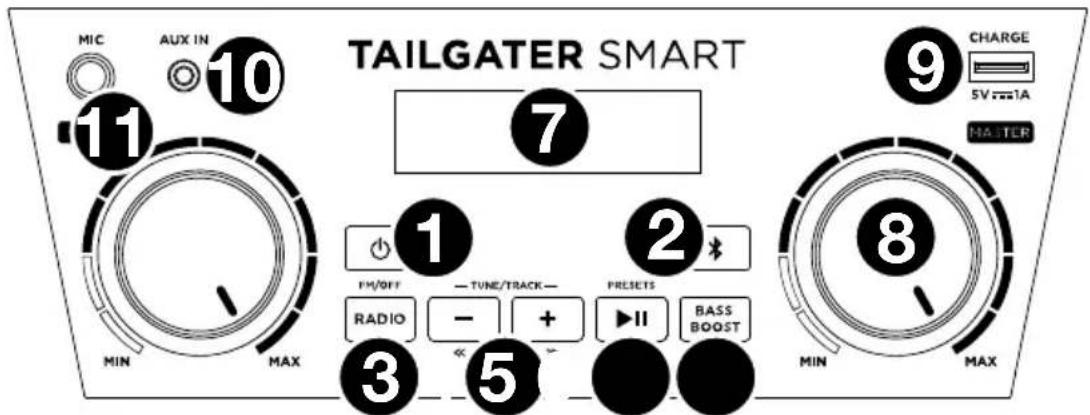

1. Interrupteur d'alimentation : Maintenez cette touche enfoncée pendant une seconde afin de mettre

l'enceinte Tailgater Smart sous et hors tension. Suivant la mise sous tension, l’enceinte Tailgater Smart lance automatiquement le processus de jumelage et recherche un appareil Bluetooth qui se trouve dans les limites de sa portée.

2. Touche Bluetooth : Appuyer sur cette touche permet de supprimer la connexion à un appareil

Bluetooth et de relancer le mode de jumelage afin de connecter un autre appareil Bluetooth.

3. Sélecteur de radio : Cette touche permet d’activer et de désactiver la radio FM.

4. Touches de syntonisation/pistes (-/+) : Ces touches permettent de syntoniser une station de radio ou

de passer à la piste précédente/suivante sur un périphérique Bluetooth connecté. Pour balayer la bande (passer à la station radio suivante ayant un signal clair), maintenez une de ces touches enfoncée quelques secondes, jusqu'à ce qu'il commence à rechercher la prochaine station disponible. L'appareil mémorise la dernière station syntonisée et s'ouvre sur cette station lorsqu'il est remis sous tension. Remarque : Avec certaines applications sur les appareils Bluetooth, ces touches permettent de passer à une autre liste de lecture ou à un autre genre de musique au lieu d’une autre piste.

5. Lancer/interrompre la lecture/préréglages : Lorsqu’un appareil Bluetooth est connecté, appuyer sur

cette touche permet de lancer ou d’interrompre la lecture d’une piste sur l’appareil connecté. Lorsque la radio est activée, appuyer sur cette touche permet de parcourir les stations radio programmées. Maintenir cette touche enfoncée permet de mémoriser la station radio sélectionnée comme préréglage.

6. Bass Boost : Cette touche permet d'augmenter la réponse en basse fréquence.

7. Écran : Cet écran affiche information pertinente selon le fonctionnement de Tailgater Smart.

• Indicateur de batterie : Lorsque le câble d'alimentation est branché, le mouvement des segments de la batterie de l'indicateur de charge indique que la batterie est en charge. Lorsque complètement chargée, tous les segments de la batterie s'allument sans clignoter. Lorsque le câble d'alimentation est débranché, le segment de l'indicateur de charge indique le niveau de charge. Lorsqu'aucune des touches du panneau avant n'est enfoncée pendant plus de 60 secondes, l'indicateur de niveau de charge de la batterie s'éteint (pour économiser de l’énergie). L'indicateur de niveau de charge de la batterie se rallume lorsqu’une des touches du panneau avant est enfoncée. En outre, lorsque l'indicateur de niveau de charge de la batterie est au plus faible, l'indicateur se rallume.

• Icône alimentation : L'icône alimentation s'allume lorsque l'enceinte Tailgater Smart est sous tension.

• Icône éclair : L'icône éclair s'allume lorsque le câble d'alimentation est branché à une prise secteur.

• Icône Bluetooth : L'icône Bluetooth s'allume lorsqu'un périphérique est jumelé à l’enceinte Tailgater Smart.

• Indicateur de Bass Boost : L’indicateur de Bass Boost s’allume lorsque la fonction est activée.

• Indicateur de FM: Lorsque vous écoutez la radio, cet indicateur apparaît à côté du numéro de la station actuelle sur la droite.27

8. Volume général (Master) : Ce bouton permet de régler le volume du mix général de l'enceinte qui

comprend l'entrée microphone, l'entrée auxiliaire, le syntoniseur et l'audio provenant d'un périphérique Bluetooth jumelé.

9. Port de rechargement USB : Branchez le câble de rechargement de votre périphérique à cette prise

pour le recharger. Le rechargement de la batterie par la connexion USB fonctionne uniquement lorsque l'appareil est allumé. Remarque : Pour recharger plus rapidement vos smartphones et tablettes, mettez l'écran de votre smartphone ou tablette en veille.

10. Entrée auxiliaire (1/8 po) : Cette entrée stéréo 3,5 mm (1/8 po) permet de brancher un lecteur de

disques compacts, lecteur MP3 ou autres sources audio.

11. Entrée microphone (1/4 po) avec commande de volume : Cette entrée 6,35 mm (1/4 po) permet de

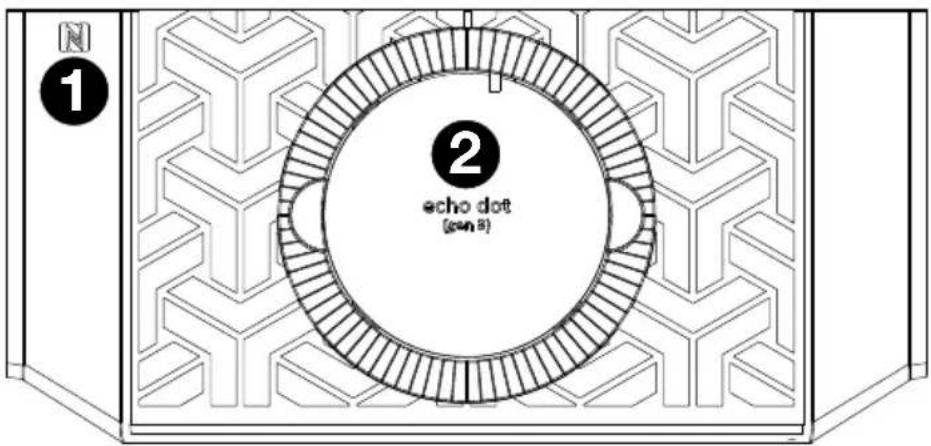

1. NFC (communication en champ proche [CCP]) : Toucher brièvement le logo CCP avec un appareil

audio équipé de la technologie CCP permet de le jumeler à l’enceinte Tailgater Smart. Veuillez consulter la section Jumelage Bluetooth à l'aide de la technologie CCP afin d’en savoir plus.

2. Support pour Amazon Echo : Placez l’Amazon Echo sur ce support lorsqu’il est connecté à l’enceinte

Tailgater Smart. Le support est conçu pour la 3

génération d’Amazon Echo. Si vous désirez utiliser un Amazon Echo Dot ou Echo Input de 1

génération, utilisez l’insert en caoutchouc correspondant fourni. Vous saurez lequel des deux inserts fournis utiliser, car il correspond à la taille de votre appareil Amazon (l'un est conçu pour Amazon Echo Dot de la 1

génération, tandis que l'autre est conçu pour l’Amazon Echo Input). Placez l'insert dans le support, puis placez l’Amazon Echo dans l'insert. Assurez-vous de positionner l’Amazon Echo dans le support de sorte que ses ports soient face à la fenêtre de la cavité du panneau arrière de l’enceinte Tailgater Smart. De cette façon, vous pouvez passer les câbles de l’enceinte Tailgater Smart à travers cette fenêtre et les brancher à l’Amazon Echo (pour une installation splus soignée). Veuillez consulter le Schémas de connexion. Remarque : Il est possible qu’Alexa ne puisse pas entendre les commandes vocales lorsque l’enceinte Tailgater Smart joue de la musique. Pour éviter ce problème, maintenir la touche de Mute (mise en sourdine) de la télécommande alors que formuler une requête à Alexa. Sachez que mettre en sourdine l’enceinte coupe la musique, mais également la réponse d’Alexa. Afin d’entendre la réponse d'Alexa, vous devez désactiver la mise en sourdine de la Tailgater Smart en relâchant la touche de Mute (mise en sourdine) peu de temps après avoir formuler votre requête.28 Panneau arrière

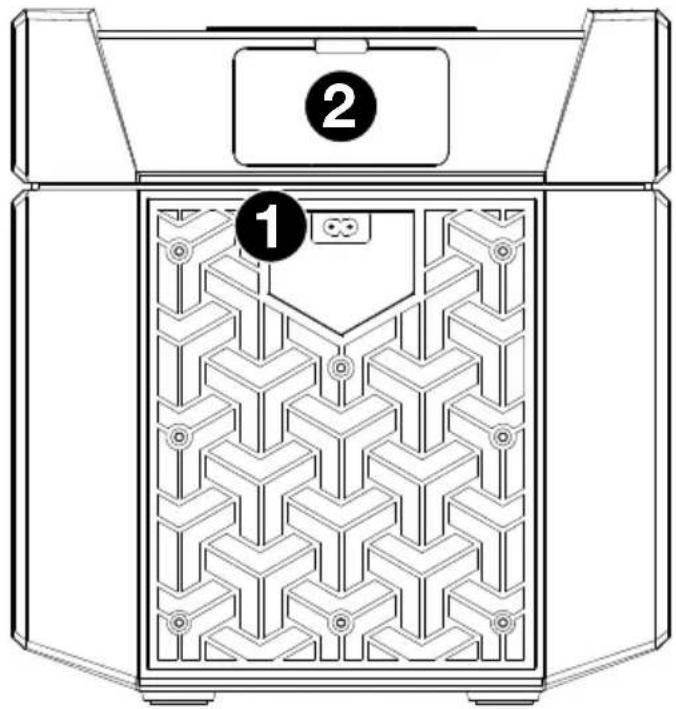

1. Entrée d'alimentation : Branchez le câble

d'alimentation inclus à cette entrée pour recharger l'appareil. L'icône éclair s'allume si le câble d'alimentation est branché à une prise secteur. Lorsque l’enceinte Tailgater Smart est branchée à une source d’alimentation, la batterie se recharge sans que l’enceinte ait besoin d'être sous tension. Lorsqu’elle est branchée à une source d’alimentation et sous tension, la batterie se recharge également.

2. Couvercle de la cavité du panneau

arrière : Tirez la languette située en haut de ce couvercle vers vous pour accéder au panneau arrière, où se trouvent les connectiques pour l’Amazon Echo. Après avoir branché l’Amazon Echo, refermez le couvercle afin de dissimuler les câbles.

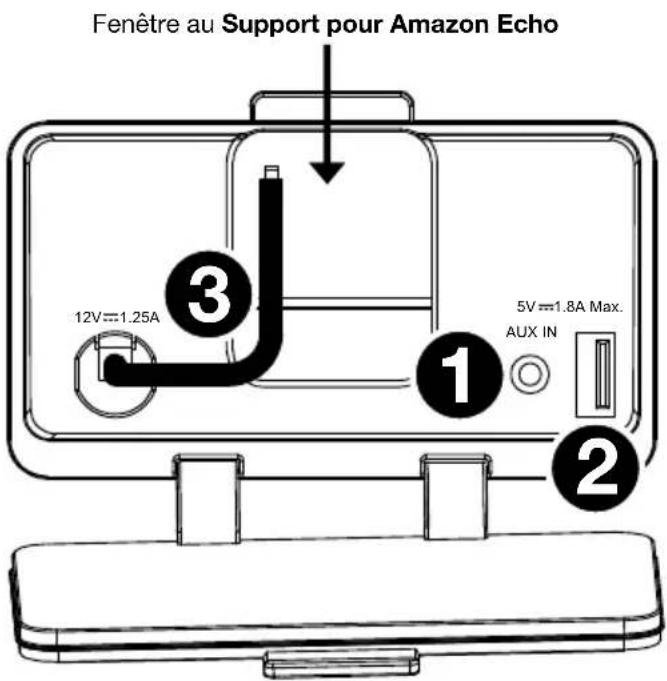

Cavité du panneau arrière

1. Entrée auxiliaire : Si l’Amazon Echo n'est

pas connecté à l’enceinte Tailgater Smart par le biais de la connexion Bluetooth, utilisez le câble auxiliaire de 3,5 mm fourni pour brancher la sortie auxiliaire de l’Amazon Echo à cette entrée. Cette connexion permet de transmettre le signal audio de l’Amazon Echo vers l’enceinte Tailgater Smart.

2. Port USB : Si vous désirez utiliser un

génération, branchez le câble USB fourni à ce port puis à l'appareil afin du alimenter. Branchez l'extrémité USB-A du câble à ce port et l'extrémité micro-USB à l’Amazon Echo.

3. Câble CC : Si vous désirez utiliser un

génération, utilisez ce câble afin du alimenter.

Remarque : Ne pas utiliser le câble CC et le port USB dans la cavité du panneau arrière en même temps. Remarque : Pour une installation plus soignée, faites passer les câbles du panneau arrière à l’Amazon Echo à travers cette fenêtre (au lieu d’effectuer les connexions par-dessus le panneau supérieur de l’enceinte). Après avoir effectué les connexions nécessaires, vous devriez pouvoir refermer le couvercle de la cavité du panneau arrière et dissimuler les câbles. Fenêtre au Support pour Amazon Echo

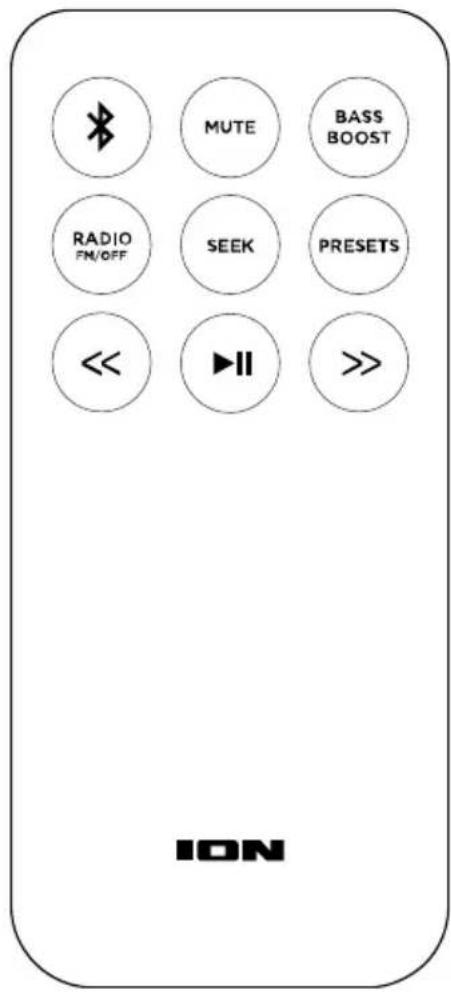

• (Bluetooth) : Appuyer sur cette touche permet de supprimer la connexion à un appareil Bluetooth et de relancer le mode de jumelage afin de connecter un autre appareil Bluetooth.

• Mute (Mise en sourdine) : Maintenir cette touche enfoncée permet de mettre en sourdine tout l’audio provenant de l’enceinte Tailgater Smart. L’écran clignote afin d’indiquer que la mise en sourdine est activée. Relâchez la touche permet de désactiver la mise en sourdine. Cette fonction s'avère utile lorsque vous désirez utiliser des commandes vocales, comme il est possible qu’Alexa ne puisse les entendre lorsque l’enceinte Tailgater Smart joue de la musique.

• Bass Boost : Cette touche permet d'augmenter la réponse en basse fréquence.

• Radio (FM/Off) : Cette touche permet d’activer et de désactiver la radio FM.

• Seek (Balayer) : Cette touche permet de passer à la prochaine station radio ayant un signal clair.

• Presets (Préréglages) : Maintenir cette touche enfoncée permet de mémoriser la station radio sélectionnée comme préréglage. Veuillez consulter la section Utilisation de la radio afin d’en savoir plus.

• : Cette touche permet de revenir à la station précédente ou à la piste/liste de lecture/genre de musique précédent sur l’appareil Bluetooth.

• (Lancer/interrompre la lecture) : Lorsqu’un appareil Bluetooth est connecté, appuyer sur cette touche permet de lancer ou d’interrompre la lecture d’une piste sur l’appareil connecté. Lorsque la radio est activée, appuyer sur cette touche permet de parcourir les stations radio programmées.

• : Cette touche permet de passer à la prochaine station radio ou à la piste/liste de lecture/genre de musique suivant sur l’appareil Bluetooth.30 Fonctionnement Jumelage d'un périphérique Bluetooth Pour jumeler un appareil Bluetooth (comme un Amazon Echo) :

1. Mettez l’appareil Bluetooth puis l’enceinte Tailgater Smart sous tension, ce qui lancera

automatiquement le processus de jumelage. Vous saurez que l’enceinte Tailgater Smart est à la recherche d’appareils Bluetooth si l’icône Bluetooth n’est pas allumée sur l’écran.

2. Accédez à l'écran de configuration de l’appareil Bluetooth.* Ensuite, recherchez et sélectionnez

Tailgater Smart. L’icône Bluetooth s’allumera sur l’écran de l'enceinte Tailgater Smart lorsque l’appareil Bluetooth sera connecté. Remarque : Si l’appareil Bluetooth vous demande un code de jumelage, saisissez « 0000 ». Remarque : Si l’appareil Bluetooth a déjà été jumelé à l’enceinte, il est possible que vous puissiez sauter l'étape 2 et attendre simplement qu’ils se reconnectent suivant la mise sous tension.

• L'écran de configuration de l’Amazon Echo se trouve dans l'application Alexa. Après avoir lancé l'application, accédez au menu Paramètres. Sélectionnez l’Echo parmi la liste des appareils Amazon, puis sélectionnez Bluetooth pour afficher une liste des enceintes disponibles pour le jumelage. Pour déjumeler un appareil Bluetooth, appuyez sur la touche Bluetooth de l’enceinte ou de la télécommande. Pour jumeler un autre appareil Bluetooth, répétez l’étape 2 après avoir déjumelé l’appareil connecté. Au cours du processus de jumelage, il peut être préférable de déplacer l’autre appareil hors de portée ou de désactiver sa fonction Bluetooth. Remarque : La plage maximale peut être atteinte avec l'utilisation d'appareils dotés de Bluetooth 4.0 ou de versions ultérieures. Remarque : Les utilisateurs devraient envisager de mettre à jour leur système d'exploitation si des ennuis surviennent durant le jumelage ou lors de la lecture de musique. Astuce : Si vous souhaitez désactiver (ou activer) les messages vocaux, appuyez deux fois sur la touche Bluetooth.

Jumelage Bluetooth à l'aide de la technologie CCP Avec la technologie CCP (communication en champ proche), vous pouvez amorcer la transmission de données sans fil (c.-à-d. le jumelage) d'un appareil audio vers l’enceinte Tailgater Smart en touchant brièvement l’enceinte avec l’appareil. Vérifiez le guide d’utilisation de votre appareil afin de déterminer s’il prend en charge la technologie CCP. Jumelage de l'enceinte Tailgater Smart à l'aide de la technologie CCP :

1. Le périphérique doit être activé et son écran déverrouillé.

2. Entrez dans le menu Réglages de votre périphérique et vérifiez que la fonction CCP est activée (à faire

uniquement lors du premier jumelage).

3. Mettez l'enceinte Tailgater Smart sous tension.

4. Touchez brièvement le logo CCP situé sur le panneau supérieur de l'enceinte Tailgater Smart avec votre

5. Suivez les instructions de jumelage qui s'affichent sur votre périphérique. Si votre appareil vous

demande d’entrer un mot de passe, entrez « 0000 ».

6. Pour supprimer la connexion, effleurez le périphérique contre le logo CCP.31

Utilisation de la radio Sélectionner une station radio :

1. Appuyez sur la touche Radio de l'appareil ou de la télécommande pour activer la radio.

2. Utilisez les touches de syntonisation/pistes (-/+) de l’appareil ou

/ de la télécommande pour sélectionner une station radio. Pour balayer la bande (passer à la station radio suivante ayant un signal clair), maintenez une des touches de syntonisation/pistes (-/+) de l’appareil enfoncée ou appuyez sur la touche Seek de la télécommande.

Programmer un préréglage :

1. Syntonisez la station que vous souhaitez mémoriser comme préréglage.

2. Maintenez la touche lancer/interrompre la lecture/préréglages de l'appareil ou la touche Presets de

la télécommande enfoncée pendant 2 secondes. Un numéro de préréglage s’affichera à l’écran.

3. Utilisez les touches de syntonisation/pistes (-/+) de l’appareil ou

/ de la télécommande pour sélectionner le numéro de préréglage. Le nouveau numéro s’affichera à l’écran.

4. Appuyez sur la touche lancer/interrompre la lecture/préréglages de l'appareil ou sur la touche

Presets de la télécommande pour confirmer la sélection. « SAV » s’affichera à l'écran.

Sélectionner un préréglage : Lorsque la radio est allumée, appuyer sur la touche lancer/interrompre la lecture/préréglages de l’appareil ou lancer/interrompre la lecture de la télécommande permet de parcourir les stations radio programmées.32 Dépannage Si l’appareil ne se recharge pas : Veuillez-vous assurer que le câble d’alimentation secteur est correctement branché à l’entrée d’alimentation et à une prise secteur. Lorsqu'il y a de la distorsion : Essayez de diminuer le volume du périphérique audio, de l'instrument de musique ou du microphone. Essayez également de réduire le volume général de l'enceinte Tailgater Smart. Lorsqu'il y a trop de basses fréquences : Essayez de régler le niveau de tonalité et d'égalisation sur le périphérique audio afin de diminuer le niveau des basses fréquences. Cela vous permettra d'augmenter le volume de la musique avant que l'écrêtage se produise. Lorsqu'il y a un sifflement aigu lors de l’utilisation des microphones : Ceci est probablement causé par la rétroaction (effet larsen). Pointez le microphone dans la direction opposée de l'enceinte. Lorsque vous ne pouvez entendre le microphone à cause du volume trop élevé de la musique : Diminuez le volume sur le périphérique audio. Si vous ne parvenez pas à lire le matériel sur la clé USB : Les port USB est uniquement à recharger les périphériques USB. Si Alexa ne reconnaît pas les commandes vocales alors que votre appareil Amazon est connecté à l’enceinte Tailgater Smart : Mettez en sourdine tout signal audio provenant de l’enceinte Tailgater Smart en maintenant la touche Mute (mise en sourdine) sur la télécommande alors que formuler une requête à Alexa. Afin d’entendre la réponse d'Alexa, relâchez la touche Mute (mise en sourdine) peu de temps après avoir formulé votre requête. Vous saurez que la mise en sourdine a été activée lorsque l'écran clignotera. Si vous ne pouvez connecter votre appareil audio à la Tailgater Smart par connexion Bluetooth :

• Veillez à ce que votre appareil audio (p. ex., smartphone ou tablette) et la Tailgater Smart soient le plus près possible l’un de l’autre lors du jumelage. Veillez également à ce qu’aucun obstacle ne se trouve entre l’appareil audio et la Tailgater Smart, comme des murs, des meubles, etc.

• Réinitialisez la connexion Bluetooth sur la Tailgater Smart en supprimant toute connexion à la Tailgater Smart et recommençant le processus de recherche d’appareil. Si cela ne fonctionne pas immédiatement, mettez la Tailgater Smart hors tension et de nouveau sous tension.

• Réinitialisez la connexion Bluetooth sur l’appareil audio en désactivant et réactivant la connexion Bluetooth. Vous pouvez effectuer ceci à partir du menu Bluetooth dans les Réglages de votre smartphone ou autre appareil audio. Si cela ne fonctionne pas et que vous avez déjà connecté votre appareil à la Tailgater Smart auparavant, veuillez rechercher la Tailgater Smart dans la liste des appareils disponibles ou précédemment connectés dans le menu Bluetooth de votre appareil audio, puis appuyer sur l'icône engrenage ou « i » située à côté de « Oublier cet appareil ». Mettez la Tailgater Smart hors tension et de nouveau sous tension et réessayez de la jumeler une fois qu’elle apparaît dans la liste des appareils disponibles. Remarque : Si la Tailgater Smart a été récemment jumelée à un autre appareil audio qui est toujours dans son champ de portée, il se peut que vous deviez répéter ce processus avec cet appareil audio afin de supprimer la connexion.3334 Appendix (English) Technical Specifications Output Power 50 W (peak) Frequency Response 77 Hz – 20 KHz (+3 dB) Drivers Low-Frequency: 6.5” / 165.1 mm woofer High-Frequency: 1” / 25.4 mm tweeter Bluetooth Profile: A2DP, AVRCP Range: Up to 100 feet / 30.5 meters Microphone Type Dynamic microphone (included) Radio Frequency Range US: 87.5–107.9 MHz (FM) Europe: 87.5–108 MHz (FM) Japan: 75.5–90.5 MHz (FM) Charging Options USB Port (Front Panel): 5 V, 1 A USB Port (Rear Panel): 5 V, 1.8 A DC Cable (Rear Panel): 12 V, 1.25 A Battery Battery life: Up to 50 hours Recharge time: 6 hours Type: 12 V, 5 Ah, SLA Power Via power cable Connection: IEC Input Voltage: 100–240 VAC, 50/60 Hz Consumption: 50 W Dimensions (width x depth x height) 12.6” x 9.0” x 13.1” 320 x 228 x 333 mm Weight
