Caractéristiques techniques	Corps en acajou, manche en érable, touche en palissandre, 24 frettes, micros actifs.
Utilisation	Idéale pour les bassistes de tous niveaux, adaptée à divers styles musicaux.
Maintenance et réparation	Nettoyage régulier des cordes et de la touche, vérification de l'intonation et du réglage du truss rod.
Sécurité	Utiliser un support stable pour éviter les chutes, ne pas exposer à des températures extrêmes.
Informations générales	Garantie limitée, disponibilité des pièces de rechange, conseils d'entretien inclus dans le manuel.

FOIRE AUX QUESTIONS - Premium SR1200E IBANEZ

Comment régler la hauteur des cordes sur l'Ibanez Premium SR1200E ?

Pour régler la hauteur des cordes, utilisez la clé Allen fournie pour ajuster les pontets. Tournez dans le sens des aiguilles d'une montre pour diminuer la hauteur et dans le sens inverse pour l'augmenter.

Quels types de cordes sont recommandés pour l'Ibanez Premium SR1200E ?

Il est recommandé d'utiliser des cordes de calibre 45-100 pour un équilibre idéal entre jeu et tonalité, mais vous pouvez essayer d'autres calibres selon vos préférences.

Comment nettoyer le corps de la guitare Ibanez Premium SR1200E ?

Utilisez un chiffon doux et propre pour essuyer la surface de la guitare. Pour les taches, vous pouvez utiliser un nettoyant pour guitare spécifique. Évitez les produits chimiques agressifs.

Que faire si la guitare est désaccordée après un changement de température ?

Il est normal que les guitares se désaccordent avec les changements de température et d'humidité. Accordez simplement la guitare à l'aide d'un accordeur électronique ou d'un accordeur de poche.

Comment remplacer une corde sur l'Ibanez Premium SR1200E ?

Pour remplacer une corde, détendez la corde usée, retirez-la du chevalet et des mécaniques, puis insérez la nouvelle corde, en veillant à bien l'enrouler autour de la mécanique. Accordez ensuite la nouvelle corde.

Quelle est la meilleure façon de stocker l'Ibanez Premium SR1200E ?

Il est préférable de ranger la guitare dans un étui rigide ou un étui souple, à l'abri des changements de température et d'humidité. Évitez de la laisser exposée à la lumière directe du soleil.

Comment ajuster le truss rod de l'Ibanez Premium SR1200E ?

Pour ajuster le truss rod, utilisez une clé Allen. Tournez dans le sens des aiguilles d'une montre pour diminuer la courbure du manche et dans le sens inverse pour l'augmenter. Faites de petits ajustements et attendez quelques heures pour évaluer le changement.

Que faire si les micros de la guitare ne fonctionnent pas ?

Vérifiez d'abord les câbles de connexion et les piles si vous utilisez des micros actifs. Assurez-vous que le sélecteur de micros est en bonne position et que le volume est réglé correctement.

Y a-t-il une garantie pour l'Ibanez Premium SR1200E ?

Oui, l'Ibanez Premium SR1200E est généralement couvert par une garantie limitée. Vérifiez les documents fournis avec votre guitare ou visitez le site web d'Ibanez pour plus de détails.

MODE D'EMPLOI Premium SR1200E IBANEZ

	Multioutils	Tige de vibrato	Clé Allen					Clé à douille 8 mm
			1.5mm	2mm 2.5mm	3mm	4mm
Gamme PREMIUM - Chevalet vibrato Edge
Gamme PREMIUM - Edge-Zero II avec ZPS
Gamme PREMIUM - Chevalet vibrato ZR avec ZPS2
Gamme PREMIUM - Chevalet Tight-End R
CHEVALET GIBRALTAR 08/ CORDIER QUICK CHANGE 08

polaires.

robustes.

Guitare électrique Guitare acoustique ou semi-acoustique

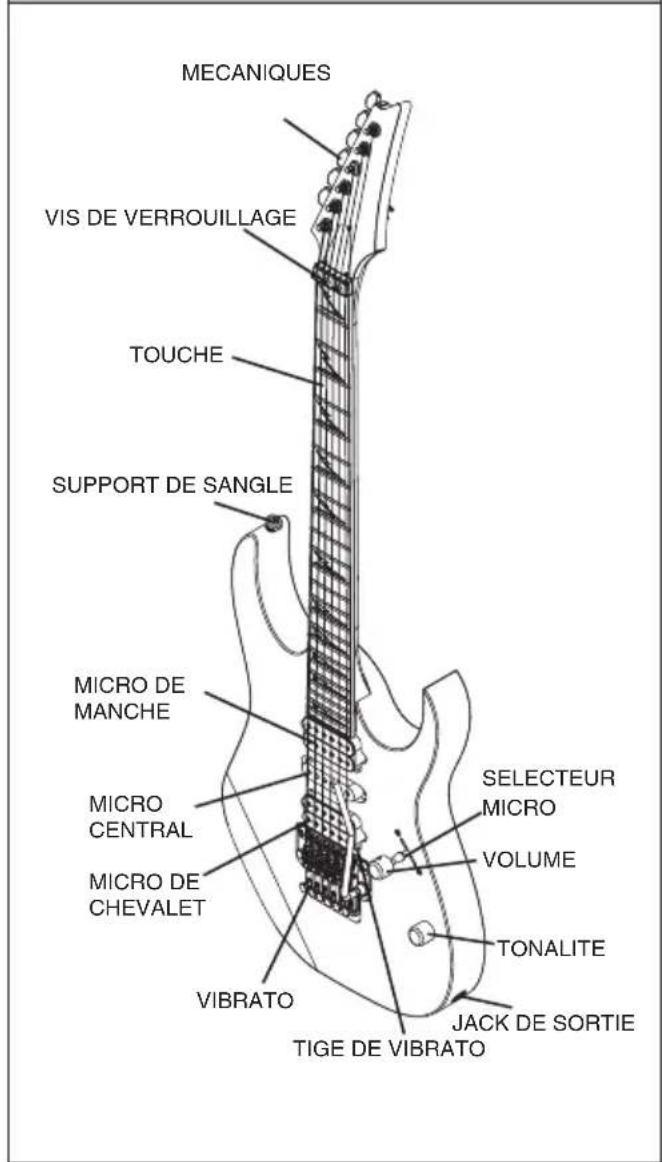

MECANIQUES VIS DE VERROUILLAGE TOUCHE SUPPORT DE SANGLE MICRO DE MANCHE MICRO CENTRAL MICRO DE CHEVALET VIBRATO SELECTEUR MICRO VOLUME TONALITE JACK DE SORTIE TIGE DE VIBRATO

MECANIQUES SILLET DE MANCHE TOUCHE MICRO DE MANCHE MICRO DE CHEVALET CHEVALET CORDIER TONALITE DE MICRO DE MANCHE SELECTEUR MICRO VOLUME DE MICRO DE MANCHE VOLUME DE MICRO DE CHEVALET TONALITE DE MICRO DE CHEVALET JACK DE SORTIE

correspondre à ces illustrations.
(Commandes) » (p. 228).

À la sortie d'usine, les guitares Ibanez sont accordées de la façon suivante :

	1ère 2e	3e 4e 5e 6e	7e 8e
6 cordes E4	B3 G3 D3	A2 E2 - -
7 cordes E4	B3 G3 D3	A2 E2 B1 -
8 cordes D#4	A#3 F#3	C#3 G#2 D#2	D#2 F1

Notez que les modèles suivants sont accordés différemment.

Baritone guitar

Utilisez un accordeur ou un diapason pour accorder chaque corde ouverte aux fréquences susmentionnées. Si le son produit est plus haut que la fréquence ci-dessus, détendez la corde pour en réduire la hauteur, et enroulez la corde par petits incréments pour l'accorder. Cette méthode simple permet de stabiliser votre accordage. Vous risquez de devoir régler le manche ou l'intonation si vous accordez votre guitare d'une manière différente de celle indiquée dans ces tableaux, ou si vous utilisez des cordes différentes du calibre standard.

Pour plus d'informations sur le réglage du manche ou de l'intonation, reportez-vous aux sections « RÉGLAGE DU MANCHE » (p. 102) ou « INTONATION » (p. 102).

Mémo

casser des éléments ou vous blesser.

Au fur et à mesure de leur utilisation, les cordes se détériorent, provoquant ainsi des bourdonnements et des distorsions du son.

se décolorer. Nous vous conseillons de remplacer simultanément

tordue risque de ne pas produire la qualité sonore appropriée et ne doit par conséquent pas être utilisée.

installé sur votre guitare.

HAUTEUR DES CORDES

La hauteur correspond à la distance séparant les frettes et la corde.

Pour mesurer la hauteur, accordez la guitare correctement ; placez ensuite une règle au niveau de la 14e frette et mesurez la distance entre le haut de la frette et le bas de la corde.

En général, cette distance doit être comprise entre 1,5 et 1,7 mm pour la première corde et entre 2 et 2,2 mm pour la sixième.

Sur une guitare à sept cordes, la septième corde doit se situer entre

2,2 et 2,4 mm. Sur une guitare à huit cordes, la huitième corde doit se situer entre 2,4 et 2,6 mm.

Pour des cordes autres que celles susmentionnées, réglez la hauteur de manière à ce que la distance augmente progressivement à partir de la première corde.

Si la hauteur est trop importante, il sera diffi cile de jouer de l'instrument. Si elle est trop faible, les cordes risquent de produire un bourdonnement, des notes muettes ou une tenue de note limitée.

Si un bourdonnement ou des notes muettes sont produites même si la hauteur est réglée correctement, vous devez ajuster l'incurvation du manche.

Pour plus d'informations, reportez-vous à la section « RÉGLAGE DU MANCHE » (p. 102).

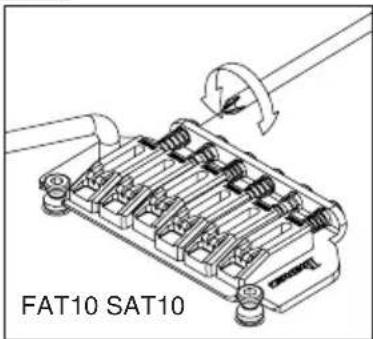

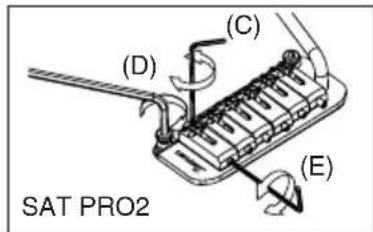

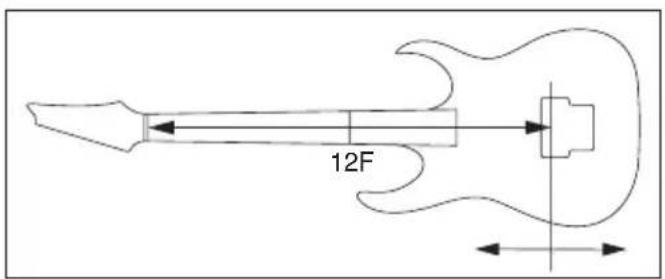

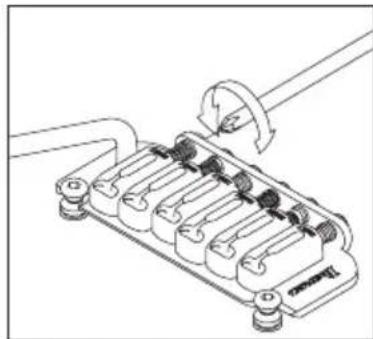

INTONATION

Si vous avez modifi é le calibre des cordes ou si votre guitare est accordée de manière personnalisée, vous devez régler la longueur des cordes (intonation) pour assurer la justesse des notes à chaque frette. Une fois votre guitare correctement accordée, maintenez-la en position de jeu et comparez la hauteur du son de la corde appuyée au niveau de la

Si la hauteur de la note jouée à la 12e frette est

12F

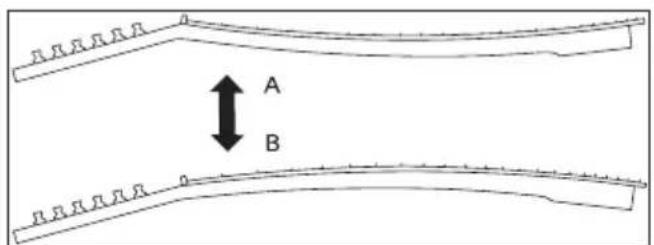

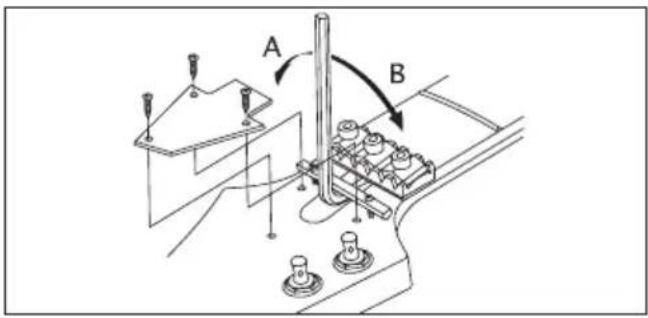

REGLAGE DU MANCHE

Le manche supporte constamment la tension des cordes. Sa courbe est sensible non seulement à

Si des problèmes tels que des bourdonnements et des notes muettes surviennent même après avoir réglé la

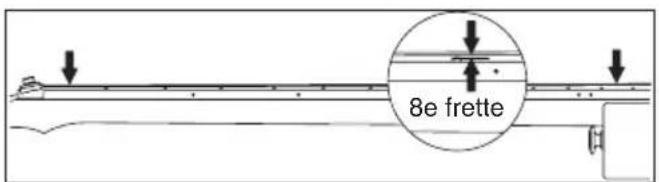

① Vérifi ez la courbe du manche.

Une fois votre guitare correctement accordée, maintenez-la en position de jeu. Appuyez ensuite sur la première corde au niveau de la première frette et à

qui sépare la corde et la huitième frette.

De la même manière, mesurez cet écart pour la corde la plus basse, et effectuez les réglages de manière à ce que les écarts se situent entre 0,3 et 0,5 mm.

la clé à douille fournie avec la guitare pour faire tourner

dans la direction « A » afi n de rendre la courbe du manche plus convexe.

8e frette

A B

la clé à douille dans la direction « B » afin de rendre la courbe du manche plus concave.

Si vous ne parvenez pas à régler le manche correctement, contactez votre revendeur agréé Ibanez.

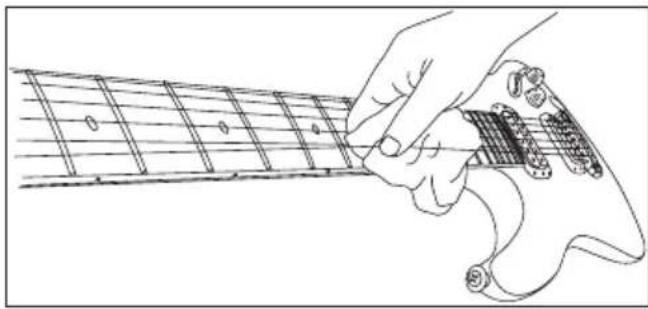

NETTOYAGE

Après avoir joué, essuyez toute trace de transpiration ou de graisse des parties métalliques telles que le dessous des cordes, les frettes, les sillets de chevalet et les écrous. Vous préviendrez ainsi la formation de

parties métalliques risque de nuire au fonctionnement

Si la tige de vibrato grince lorsque vous la tournez, graissez le cran situé sur le côté le plus court de la tige.

abrasifs ou volatils mais essuyez plutôt délicatement

spécialement conçu pour les instruments de musique.

Pour nettoyer la poussière collée sur une caisse ou un manche dont la finition est huilée, utilisez un

particulièrement au bord des frettes.

PILE

Remplacez la pile dès que vous remarquez une baisse du volume ou une déformation du son.

Vérifi ez le type de piles utilisées dans votre guitare et remplacez-les par des piles du même type.

Mémo

pendant une période prolongée.

Chevalets de guitare

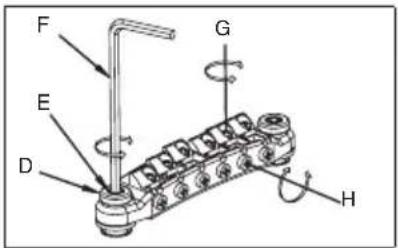

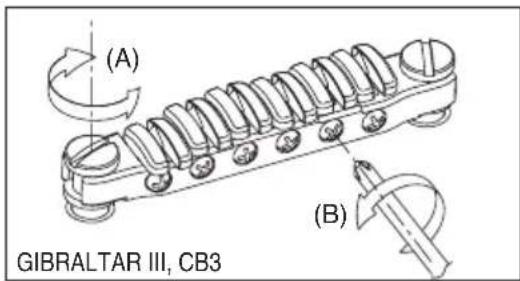

GIBRALTAR III (GUITARE ET BASSE), CB3 ET FULL TUNE III, ART1, ART2

La hauteur se règle en tournant les vis d'ajustement (A) situées de chaque côté du chevalet à l'aide d'un tournevis plat (-). Vous pouvez régler la justesse en déplaçant

arrière du chevalet. Vous pouvez utiliser un tournevis Phillips (+), un tournevis à lame plate (-) ou la clé Allen en option.

cordes de façon à ne pas devoir tourner les vis de manière excessive, ce qui pourrait endommager les trous de vis.

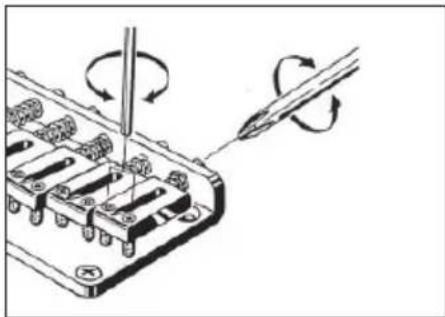

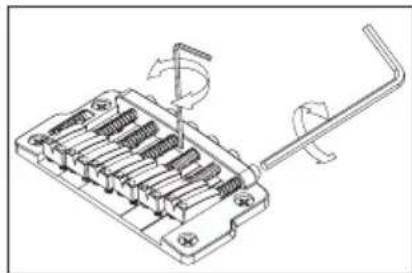

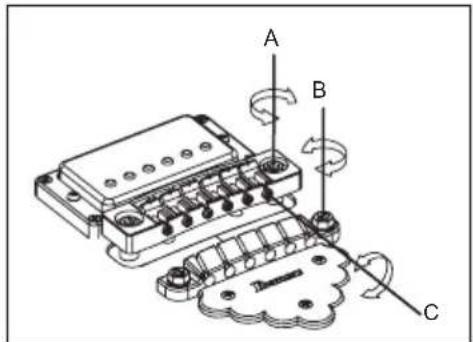

CHEVALET HARDTAIL

Pour remplacer les cordes, faites passer les nouvelles cordes à travers les passe-cordes qui se trouvent au dos de la guitare et faites-les ressortir par-dessus les pontets.

arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage

Pour placer une nouvelle corde, faites-la passer par le mécanisme de maintien de cordes par le dos de la guitare. Pour ajuster la hauteur des cordes, utilisez une clé hexagonale de 1,5 mm pour tourner les vis et régler la hauteur de chaque pontet (A).

Pour ajuster la hauteur de la corde, tournez les vis situées de part et d'autre du chevalet (A) à l'aide d'un tournevis plat (-). Avant de procéder au réglage, desserrez l'écrou de blocage à l'aide d'une clé de 8 mm. Après le réglage, serrez de nouveau l'écrou de blocage pour fixer le chevalet. Pour ajuster la hauteur du cordier, serrez et desserrez les vis de réglage (B) à l'aide d'un tournevis plat (-). Avant de procéder au réglage, desserrez l'écrou de blocage. Après le réglage, fixez-le de nouveau de la même manière que pour le chevalet. Si l'écrou de blocage du chevalet et du cordier est desserré, une distorsion ou une résonance peut se produire. L'augmentation de la hauteur du cordier réduira la tension des cordes, ce qui procurera un toucher plus doux et facilitera le tirage des cordes. Pour ajuster l'intonation de chaque sillet, tournez la vis de réglage de l'intonation à l'aide d'un tournevis plat (-) (C).

ensemble du chevalet en tournant les molettes situées de chaque côté du

soit correcte. Veillez à ce que le chevalet ne tombe pas.

Il est recommandé de remplacer les cordes une par une de manière à ne pas déplacer le chevalet.

B A B

Vibrato Vintage

Remplacez les cordes une par une. Fixez la boule sur le chevalet (B), tendez la corde sur le long du manche, puis

modèles VBX60/VBX80, faites passer le sillet, puis au-dessous de la

remplacement des cordes, tirez-les toujours légèrement vers la tête et veillez à ce que la boule ne sorte pas du chevalet. Vérifi ez que la corde

Mémo

Si vous retirez simultanément toutes les cordes, vous risquez

une par une.

VBX60 VBS80

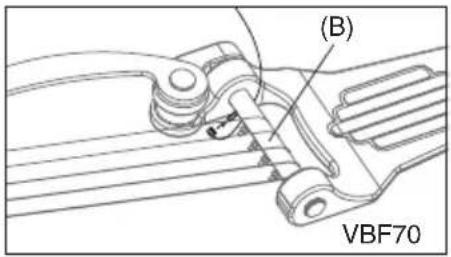

(B) VBF70

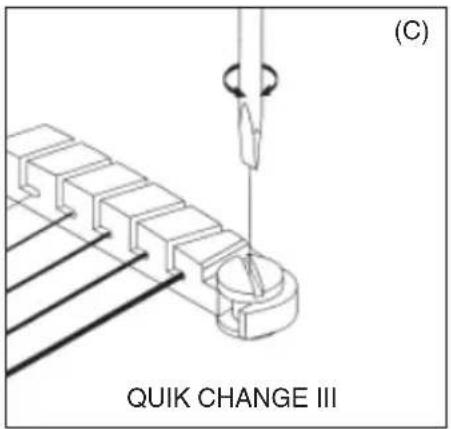

Tailpieces

Pour regler la hauteur du cordier, serrez les vis de blocage situees de part monnaie.

(C) QUIK CHANGE III

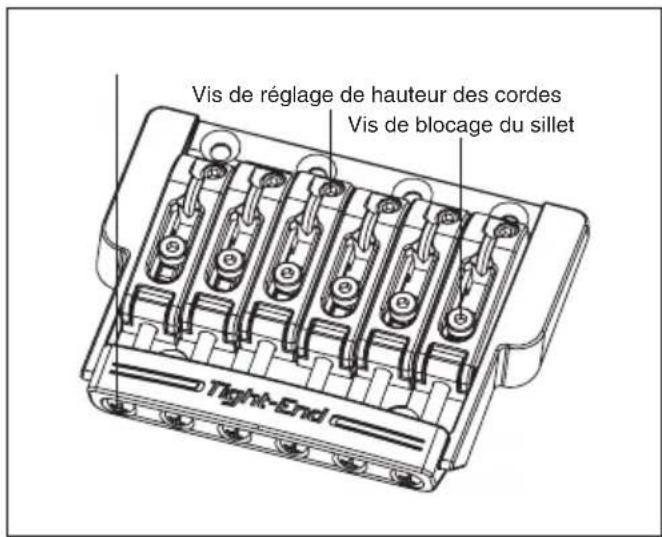

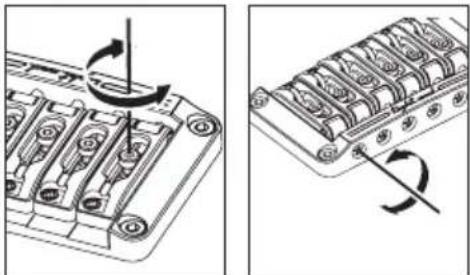

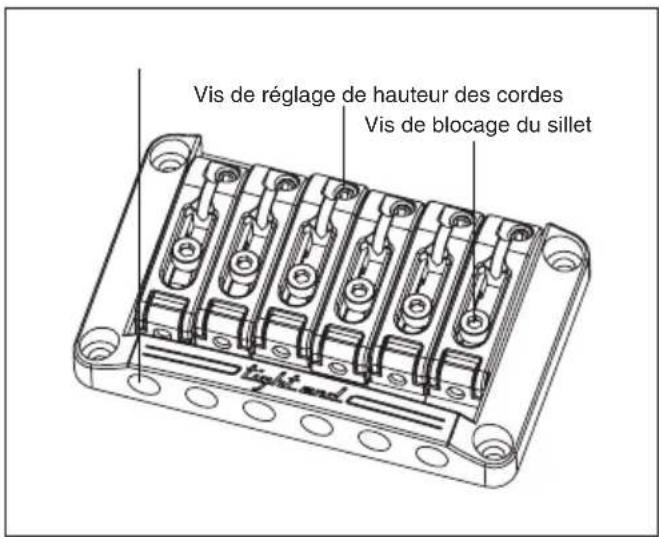

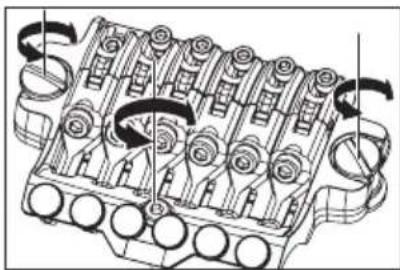

Chevalet Tight-End/Tight-End R (pour les guitares à 6 et 7 cordes)

Vis de réglage de hauteur des cordes Vis de blocage du sillet

Vis de réglage de hauteur des cordes Vis de blocage du sillet Right-End

② Utilisez un tournevis cruciforme pour régler la position des pontets en

Pour placer une nouvelle corde, faites-la passer par le mécanisme de maintien de cordes par le dos de la guitare.

CHEVALET TIGHT-TUNE

Le chevalet Tight-Tune offre une meilleure stabilité et une transmission sonore optimale tout en supprimant les

corde. Une fois le réglage effectué, serrez les écrous de blocage.

FONCTION DE BLOCAGE DES VIS

Une fois la hauteur réglée, serrez la vis de blocage (B) dans le sens des

puisse plus tourner.

Mémo

Lors du réglage de la hauteur, veillez à desserrer complètement la vis de blocage (B) au préalable en la tournant dans le sens inverse

A B C

pontets.

des pontets.

indiqué par la fl èche (J). Le mécanisme de blocage de la boule retient la boule. Pour retirer la corde, tirez-la dans le sens indiqué par la fl èche (K).

① Vis principale
② Vis de blocage du sillet
③ Bloc support corde
④ Vis de blocage de corde
⑤ Vis arrière
⑥ Vis de réglage fin

① Pour régler la hauteur de la corde, utilisez un tournevis pour écrous à fente

hauteur de chaque corde.)

sorte que le chevalet soit plus ou moins parallèle à la surface de la caisse de la guitare.

fi samment les cordes avant de régler les vis principales de façon à ne pas forcer de manière excessive lorsque vous tournez les vis.

la position de ce dernier.

accordez la guitare. Une fois les réglages terminés, serrez les vis de blocage

chevalet, puis retirez la corde du sillet en tirant dessus.

③ Sectionnez la nouvelle corde au niveau de la boule.

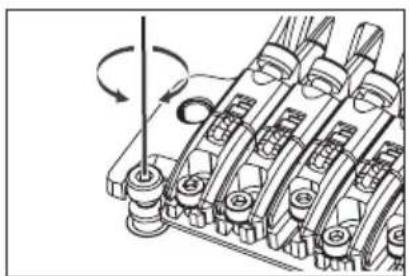

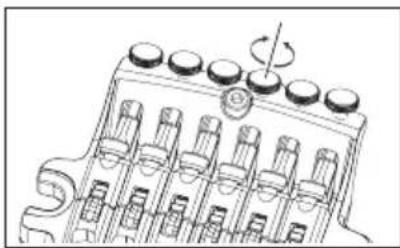

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato
⑤ Vis de blocage de corde
⑥ Vis de réglage fi n
⑦ Ressort de vibrato
⑧ Blocage du ressort

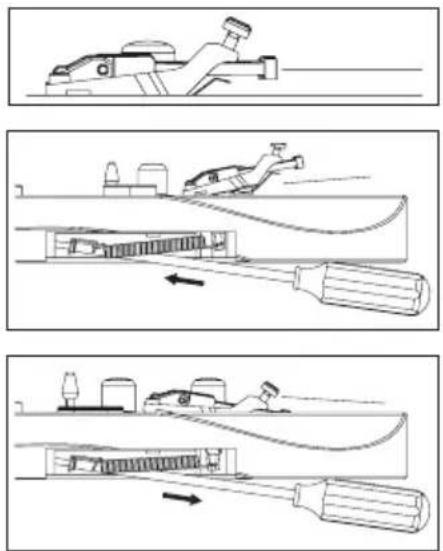

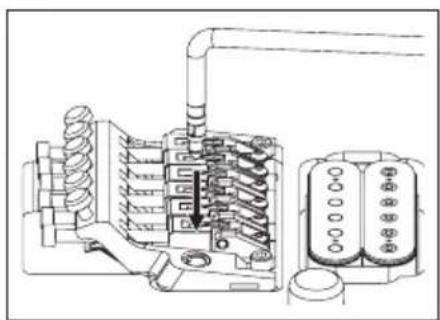

FIXATION DE LA TIGE DE VIBRATO

①

douille du support principal.

② Le serrage de la fi xation de la tige de vibrato peut être réglé en ajoutant ou en enlevant des rondelles de Tefl on. Utiliser un plus grand nombre de rondelles resserre la fi xation ; enlever toutes les rondelles libère la tige. Les rondelles de Tefl on peuvent être ajoutées ou enlevées en diagonale via la fente.

Mémo

Tefl on usagées par de nouvelles.

plus ou moins parallèle à la surface de la caisse de la guitare.

①

②

guitare, puis tournez la vis pour augmenter la tension des ressorts de vibrato.

ressorts de vibrato.

cordes et celle des ressorts est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato. Vous

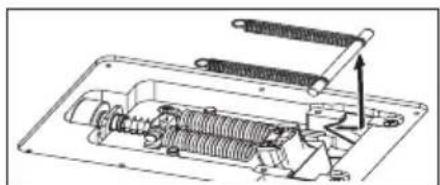

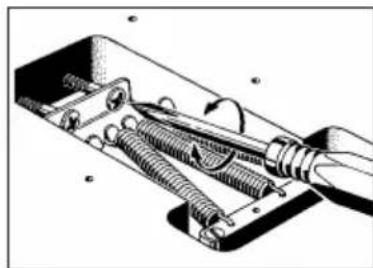

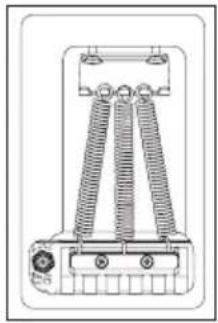

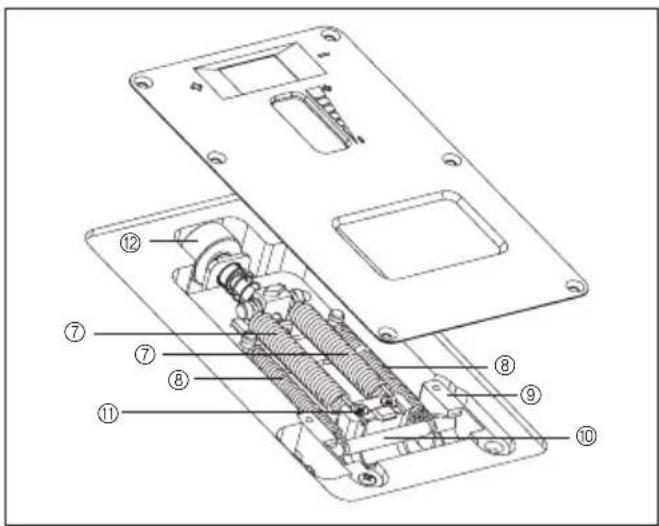

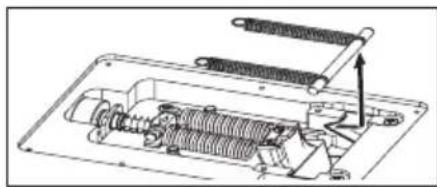

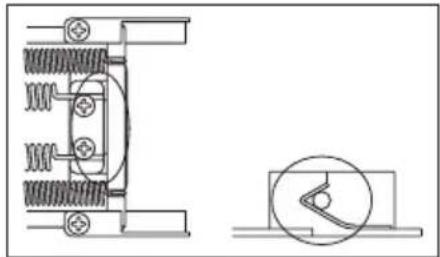

RESSORTS DE VIBRATO

À la sortie d'usine, la guitare est réglée avec trois ressorts de vibrato installés en parallèle. Si l'équilibre entre la tension des cordes et celle des ressorts de vibrato a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.
② Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.
③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi xez-les à l'aide des trous de vis utilisés pour fi xer le mécanisme de verrouillage du ressort. (Il ne sera plus possible de fi xer le mécanisme de verrouillage du ressort.)

Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

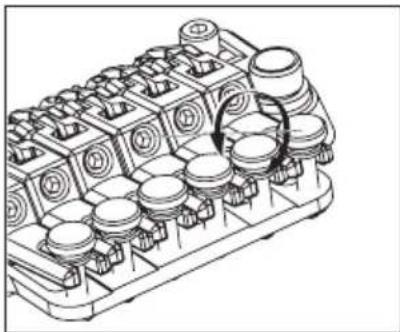

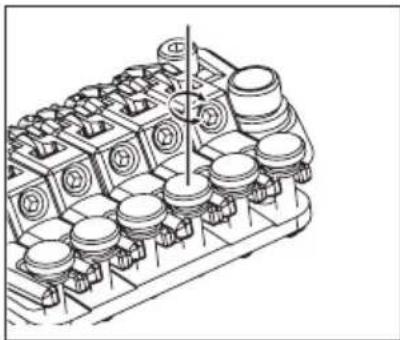

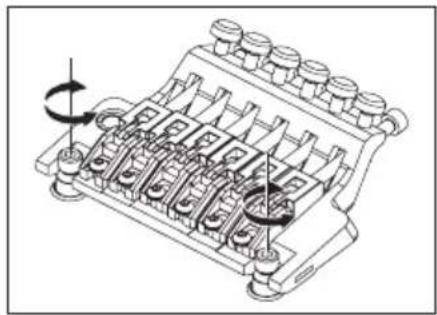

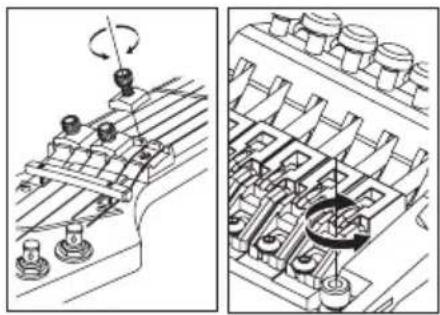

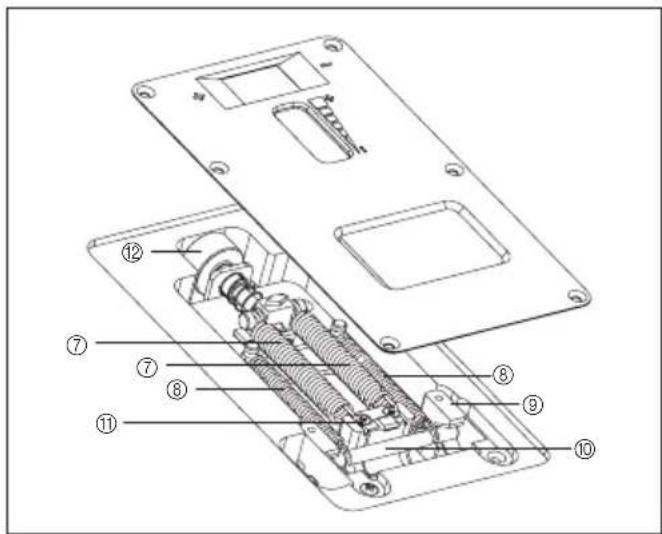

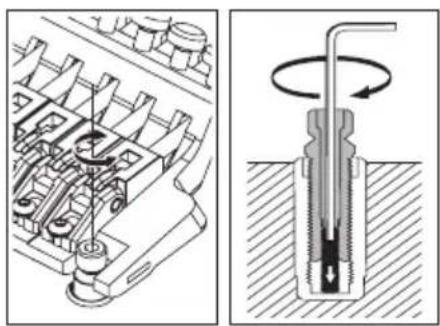

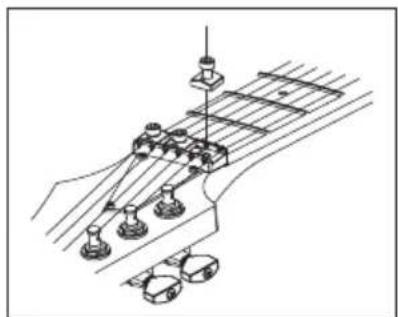

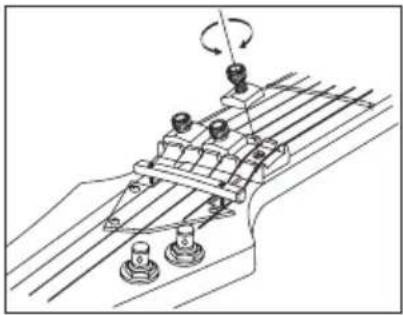

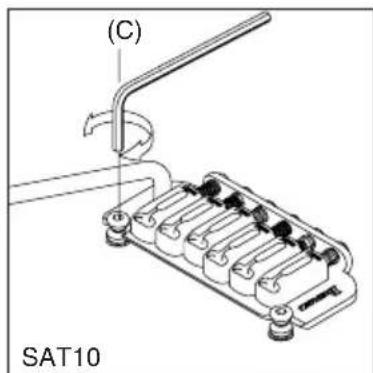

VERROUILLAGE DE LA TIGE

Le chevalet vibrato Edge/Lo-Pro Edge utilise un mécanisme de verrouillage de la tige.

① Insérez une clé Allen (1,5 mm) dans le trou supérieur de la vis de réglage.

②

bloque.

la vis de réglage.

réglage ne peut pas être effectué individuellement pour chaque corde.)

Veillez à libérer le mécanisme de verrouillage avant de régler la hauteur.

①

blocage, puis détendez suffi samment les cordes.

②

la position de ce dernier.

et accordez la guitare. Une fois les réglages terminés, serrez les vis de

①
②
③ Sectionnez la nouvelle corde au niveau de la boule.
④
⑤
⑥

blocage.

par conséquent de remplacer les cordes une par une. Si vous les retirez

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser

EDGE

Lo-Pro EDGE

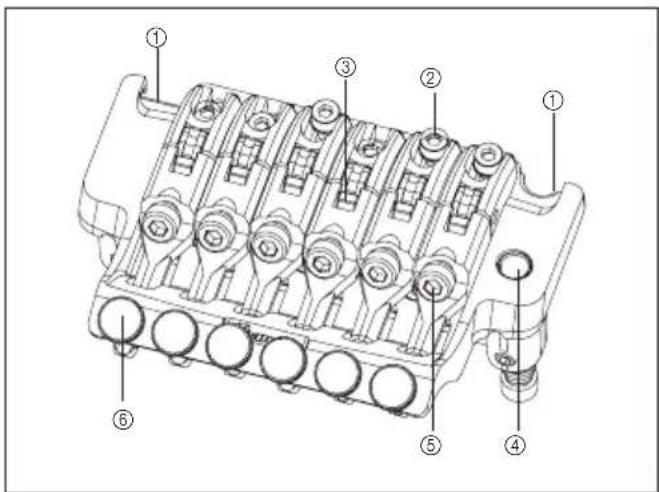

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato

⑤ Vis de blocage de corde
⑥ Vis de réglage fi n

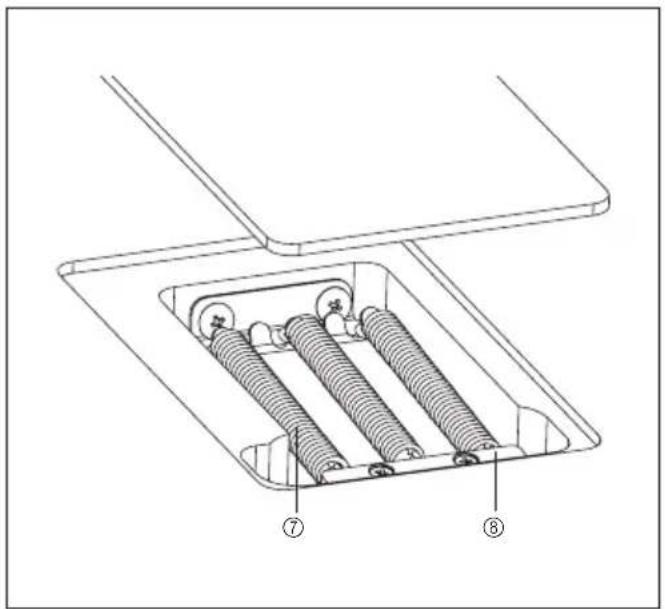

⑦ Ressort de vibrato
⑧ Blocage du ressort

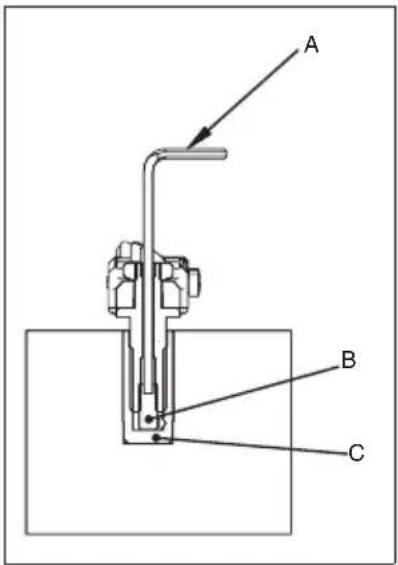

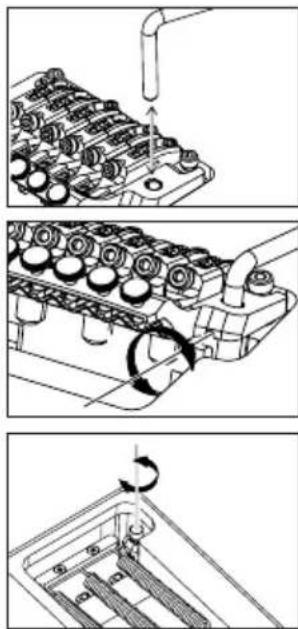

FIXATION DE LA TIGE DE VIBRATO

support principal.

EGEN8 se visse. Une fois la tige de vibrato insérée dans la douille, faites-la tourner pour la fi xer.

② Pour régler le serrage de la tige de vibrato, ajustez la vis de réglage de tension à

de resserrer la tige de vibrato ; la dévisser permet de desserrer la tige.

③ Pour régler la hauteur de la tige de vibrato, retirez la plaque de protection des ressorts de vibrato au dos de la guitare et serrez les vis de réglage de hauteur situées au

située au bas du bloc vibrato.

La vis de réglage de tension située au bas du bloc vibrato est déjà réglée sur la guitare à sa sortie

pas tombée.

caisse de la guitare. Pour des performances optimales, réglez le vibrato caisse de la guitare.

②

guitare, puis tournez la vis pour augmenter la tension des ressorts de vibrato.

③

sorts de vibrato.

cordes et celle des ressorts est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato. Vous

RESSORTS DE VIBRATO

comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.

② Si vous souhaitez augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.

③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi

verrouillage du ressort. (Il ne sera plus possible de fixer le mécanisme de verrouillage du ressort.)

Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

réglage ne peut pas être effectué individuellement pour chaque corde.)

blocage, puis détendez suffi samment les cordes.

réglez la position de ce dernier.

③ Sectionnez la nouvelle corde au niveau de la boule.

modifi é ; nous vous conseillons par conséquent de remplacer les cordes une par une. Si vous les retirez toutes

Mémo

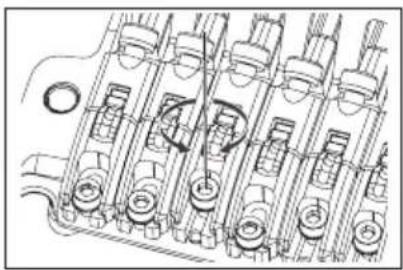

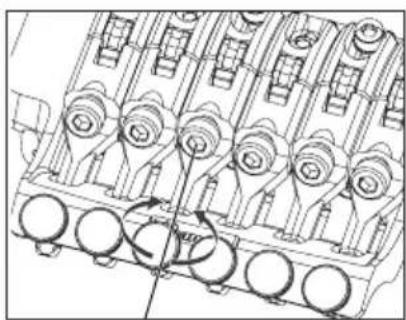

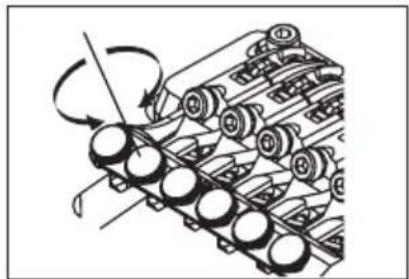

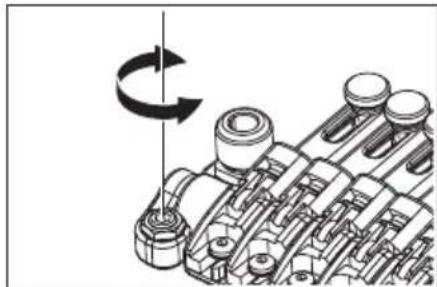

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato
⑤ Vis de blocage de corde
⑥ Vis de réglage fi n
⑦ Ressort principal
⑧ Ressort additionnel
⑨ Butée
⑪ Bloc vibrato
⑫ Molette de réglage de tension du ressort
⑬ Ressort de vibrato
⑭ Blocage du ressort

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fixer la tige. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.

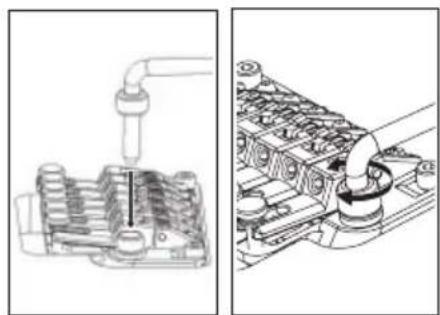

ZERO POINT

fente de la plaque de protection des ressorts de vibrato fi xée au dos de la guitare, puis tournez les vis pour augmenter la tension des ressorts de vibrato.

ressorts de vibrato.

ressorts est modifi é à chaque fois que vous réglez la tension des res-

mesure que vous procédez à cet ajustement.

cordes et le système Zero Point placé au dos de la caisse de la guitare. Le chevalet vibrato Edge-Zero2 est conçu pour régler le système Zero Point correctement ; le vibrato est plus ou moins parallèle à la surface de la caisse de la guitare pour que les performances soient optimales.

entre en contact étroit avec le bloc vibrato et touche le stopper.

① Une fois la guitare accordée, vérifi ez le système Zero Point.

ressort située au dos de la guitare dans le sens « plus » pour serrer le ressort principal.

sens « moins » pour desserrer le ressort principal.

RESSORT DE VIBRATO/SYSTÈME ZERO POINT

installés en parallèle.

a changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Utilisez un tournevis cruciforme pour retirer le mécanisme de verrouillage du ressort.

② Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.

③ Pour la diminuer, retirez le ressort de vibrato central.

Si vous souhaitez installer quatre ressorts de vibrato ou plus, fi xez-les

du ressort. (Il ne sera plus possible de fi xer le mécanisme de verrouillage du ressort.)

Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

comme un chevalet fl ottant traditionnel.

celle des ressorts principaux fi xés au bloc vibrato.

soit plus ou moins parallèle à la surface de la caisse de la guitare.

dans le sens « plus » pour serrer le ressort principal.

dans le sens « moins » pour desserrer le ressort principal.

cordes et des ressorts change à chaque fois que vous réglez la tension des

vous procédez à ce réglage.

VERROUILLAGE DE LA TIGE

Le chevalet vibrato Edge-Zero2 utilise un mécanisme de verrouillage de la tige.

① Insérez une clé Allen (2 mm) dans le trou supérieur de la vis de réglage.

la vis de réglage.

réglage ne peut pas être effectué individuellement pour chaque corde.)

puis détendez suffi samment les cordes.

les vis de blocage du sillet et réglez la position de ce dernier.

du sillet en tirant dessus.

③ Sectionnez la nouvelle corde au niveau de la boule.

⑥

conséquent de remplacer les cordes une par une. Si vous les retirez toutes

vibrato ne soit pas trop modifi é.

Même après avoir serré les vis de blocage des cordes, vous pouvez utiliser les vis d'accordage de précision pour un réglage plus fin de chaque corde.

Notez que la plage d'ajustement, une fois les cordes bloquées, sera plus importante si vous laissez toutes les vis d'accordage fin au centre de leur plage de réglage avant l'accordage.

① Vis de blocage du sillet
② Bloc support corde
③ Support de tige vibrato
④ Vis de blocage de corde
⑤ Vis de réglage fin

⑦ Ressort principal
⑧ Ressort additionnel
⑨ Butée

⑪ Bloc vibrato
⑫ Molette de réglage de tension du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fixer la tige. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.

et celle du système Zero Point se trouvant au dos de la caisse de la guitare. Le chevalet vibrato ZR est conçu pour que le vibrato soit plus ou moins parallèle à la surface de la caisse de la guitare lorsque le système Zero Point est réglé correctement ; les performances sont ainsi optimales. Lorsque le

étroit avec le bloc vibrato et touche le stopper.

① Une fois la guitare accordée, vérifi ez le système Zero Point.

ressort située au dos de la guitare dans le sens « plus » pour serrer le ressort principal.

sens « moins » pour desserrer le ressort principal.

entre la tension des cordes et celle des ressorts principaux fi xés au bloc vibrato.

la caisse de la guitare.

dans le sens « plus » pour serrer le ressort principal.

dans le sens « moins » pour desserrer le ressort principal.

(3 mm). (Ce réglage ne peut pas être effectué individuellement pour chaque corde.)

fois les réglages terminés, serrez les vis de blocage du sillet ainsi que

③ Sectionnez la nouvelle corde au niveau de la boule.

⑥ blocage.

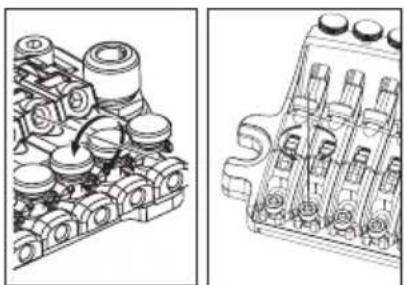

Mémo

corde sont bien serrés.

ACCORDAGE DE PRÉCISION

Même après avoir serré les vis de blocage des cordes, vous pouvez chaque corde.

① Pontet edge
② Vis de blocage du sillet
③ Bloc support corde
④ Support de tige vibrato

⑤ Vis de blocage de corde
⑥ Vis de réglage fin
⑦ Ressort de vibrato
⑧ Blocage du ressort

FIXATION DE LA TIGE DE VIBRATO

① La tige de vibrato à clip unique intègre une molette de réglage de tension. Insérez la tige de vibrato dans la douille du support principal.
② Serrez la molette de réglage de tension pour fi xer la tige de vibrato. La tension de la tige de vibrato augmente à mesure que vous serrez la molette de réglage de tension.
③ Sectionnez la nouvelle corde au niveau de la boule.

guitare.

soit plus ou moins parallèle à la surface de la caisse de la guitare.

de la caisse, puis tournez la vis pour augmenter la tension des ressorts de vibrato.

③ sorts de vibrato.

cordes et celle des ressorts est modifi é à chaque fois que vous réglez la tension des ressorts de vibrato. Vous

RESSORTS DE VIBRATO

installés en parallèle.

changé de manière signifi cative, comme lorsque vous changez de calibre de cordes ou utilisez un accordage diminué, vous devrez peut-être changer le nombre de ressorts de vibrato ou modifi er leur installation.

① Pour augmenter la tension, installez les deux ressorts de vibrato extérieurs en diagonale.
② Pour la diminuer, retirez le ressort de vibrato central.

Pour remettre le vibrato en place, insérez le couteau du vibrato dans la rainure des vis de réglage, puis • installez les ressorts de vibrato.

individuellement pour chaque corde).

de blocage, puis détendez suffi samment les cordes.

réglez la position de ce dernier.

et accordez la guitare. Une fois les réglages terminés, serrez les vis de

REMPLACEMENT DES CORDES

③ Sectionnez la nouvelle corde au niveau de la boule.

⑥

par conséquent de remplacer les cordes une par une. Si vous les retirez

Meme après avoir serre les vis de blocage des cordes, vous pouvez utiliser les vis

Non Locking Tremolo

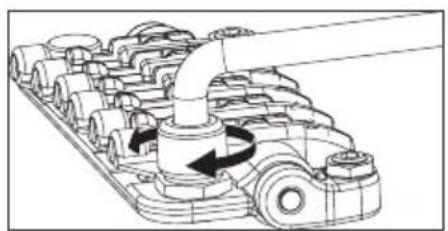

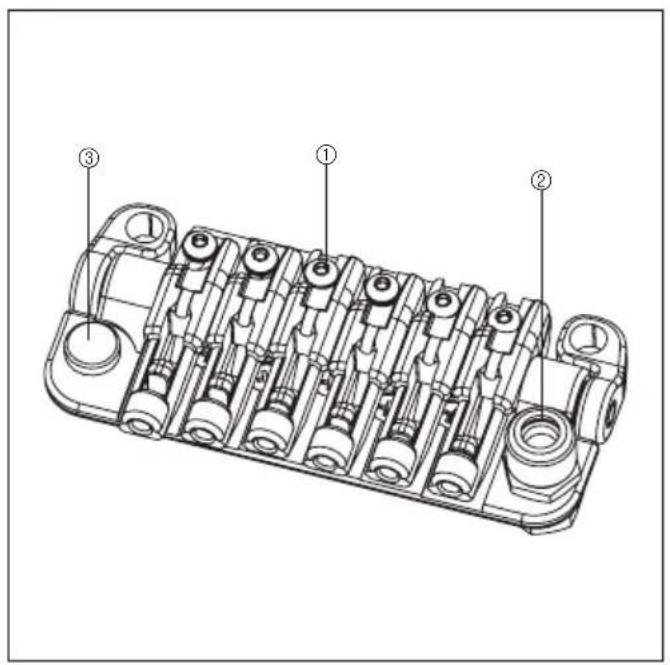

SynchroniZR

montre, vous augmentez la tension de la tige ; si vous la serrez dans le sens inverse, vous diminuez sa tension.

L'angle du vibrato est réglé en équilibrant la tension des cordes et celle des ressorts de vibrato se trouvant au dos de la guitare.

Pour des performances optimales, réglez le vibrato de manière à ce qu'il soit plus ou moins parallèle à la surface de la caisse de la guitare.

①

②

trouvant au dos de la guitare dans le sens « plus » pour serrer les ressorts du vibrato.

③

le sens « moins » pour desserrer les ressorts du vibrato.

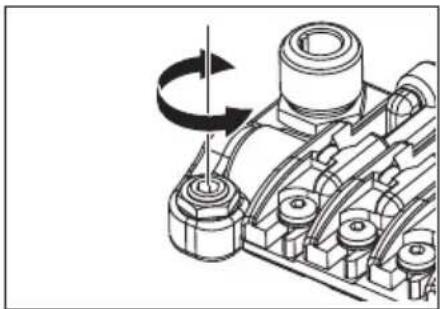

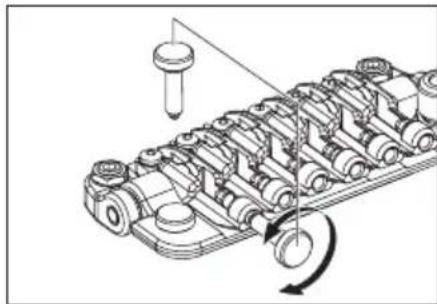

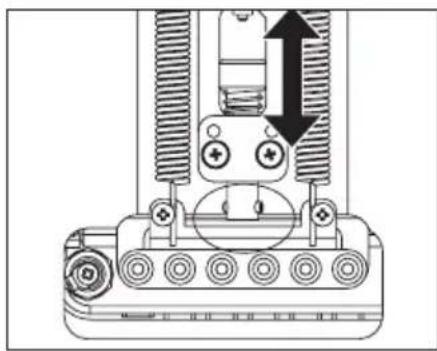

FONCTION « ARM-UP AND STOPPER »

Le vibrato SynchroniZR comporte une fonction « Arm-up and stopper ». Avec cette fonction, le vibrato n'est plus flottant, la tige étant verrouillée en position relevée.

①

② Retirez la plaque de protection des ressorts du vibrato et tournez la molette

contact avec le bloc vibrato.

③ Veillez de nouveau à ce que le vibrato soit plus ou moins parallèle à la surface de la caisse de la guitare et tournez plusieurs fois la vis de réglage du ressort dans le sens « plus ».

Pour régler la hauteur de la corde, ajustez la hauteur de toute l'unité de vibrato en tournant les vis situées de part et d'autre de l'unité de vibrato à l'aide d'une clé Allen (3 mm). (Il n'est pas possible de régler la hauteur de chaque corde.)

Installez les nouvelles cordes en les faisant passer à travers le bloc vibrato au dos de la guitare.

Il est très facile d'installer et de retirer la tige du vibrato. Introduisez la tige dans le trou prévu à cet effet sur la plaque de support du vibrato. Tirez sur la tige pour la retirer.

RÉGLAGE DE LA TIGE DU VIBRATO (SAT PRO2

Pour ajuster la hauteur de la tige, retirez la plaque de protection des ressorts du vibrato, qui se trouve au dos de la guitare, et à l'aide d'une clé Allen de 3 mm, tournez la vis d'ajustement de hauteur fi xée à la base du bloc de vibrato.

Tournez la vis dans le sens des aiguilles d'une montre pour élever la tige de vibrato.

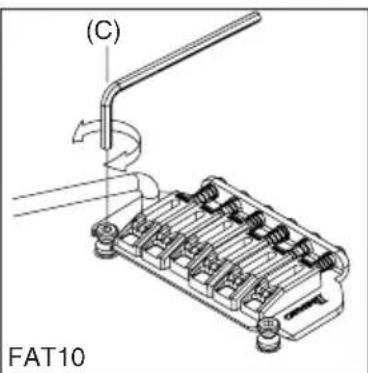

FRICTION DE LA TIGE

La friction de la tige peut être réglée en levant le vibrato et en introduisant une clé Allen de 1,5 mm dans la vis (A) qui se trouve sur le bloc de vibrato. Si cette vis est tournée dans le sens des aiguilles d'une montre, la friction de la tige est augmentée ; elle est réduite si la vis est tournée dans le sens contraire.

Pour régler la hauteur de chaque corde, tournez la vis située sur le pontet (C) à l'aide d'une clé Allen de 1,5 mm. La hauteur de l'ensemble des cordes peut être réglée de chaque côté du chevalet vibrato SAT PRO2. Pour régler la hauteur, utilisez une clé Allen de 3 mm et tournez les vis (D) situées de part et d'autre de l'unité de vibrato. Le réglage de la hauteur du chevalet vibrato doit être effectué avec précaution. La hauteur de chaque côté doit être réglée de manière identique afi n d'assurer un fonctionnement optimal du vibrato.

La hauteur du vibrato peut être augmentée ou réduite en ajustant les vis (C) sur lesquelles le vibrato est monté. Elles sont placées de chaque côté du chevalet, vers l'avant de la guitare. Le vibrato est abaissé lorsqu'elles sont tournées dans le sens des aiguilles d'une montre et monté lorsqu'elles sont tournées dans le sens contraire.

(C) FAT10

(C) SAT10

RÉGLAGE DE L'INTONATION (SAT PRO2)

Pour régler l'intonation, utilisez une clé Allen de 1,5 mm et tournez la vis située à l'arrière du pontet (E). Tournez la vis dans le sens des aiguilles d'une montre pour déplacer le pontet vers l'arrière, ou dans le sens contraire pour le déplacer vers l'avant.

L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet.

FAT10 SAT10

L'intonation peut être réglée en déplaçant le pontet vers l'avant ou vers l'arrière, en utilisant un tournevis cruciforme (+) pour ajuster la vis de réglage de l'intonation située à l'arrière du chevalet. La hauteur des cordes peut être ajustée en levant ou en abaissant à l'aide d'une clé les petites vis Allen situées de part et d'autre de chaque pontet.

Pour remplacer les cordes, faites passer les cordes neuves à travers les trous qui se trouvent au dos de la guitare. Les cordes sont alors guidées à travers le bloc de vibrato pour ressortir par-dessus le pontet.FAT/SAT (sauf FAT6)

Un vibrato standard peut être réglé de manière à ce que la hauteur augmente lorsque la tige du vibrato est levée : les ressorts de vibrato qui se trouvent dans la cavité au dos de la guitare sont ainsi détendus. Malheureusement, en cas de rupture d'une corde, cette procédure risque d'augmenter la hauteur des cordes.

Pour remédier à cela, serrez les ressorts du vibrato afi n d'ajuster la plaque de manière à ce qu'elle soit parallèle au corps de l'instrument.

Déterminez le nombre de ressorts de vibrato et leur position en fonction du calibre des cordes et du réglage du vibrato.
