ITALIANO MANUALE DI MANUTENZIONE

NA13G222_Regular.indb 163NA13G222_Regular.indb 1632013-8-9 17:09:432013-8-9 17:09:43164

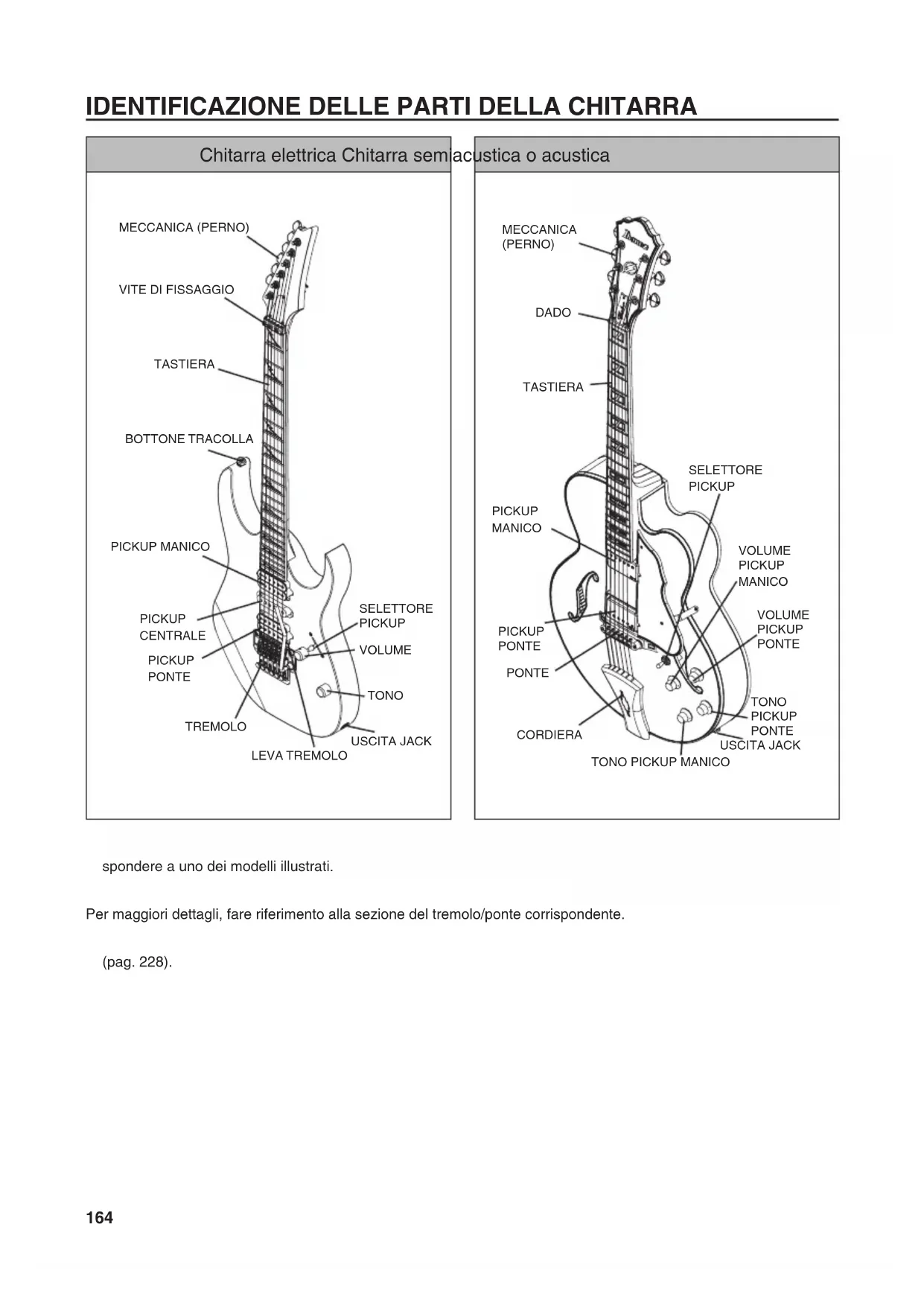

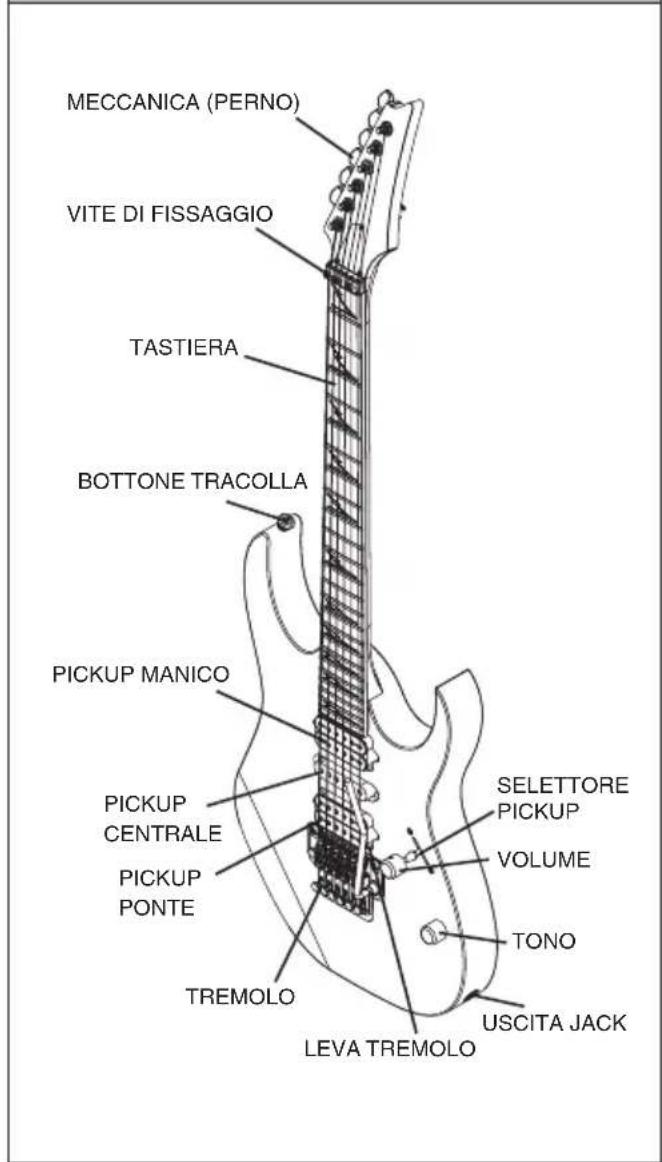

IDENTIFICAZIONE DELLE PARTI DELLA CHITARRA

Chitarra elettrica Chitarra semiacustica o acustica Le illustrazioni mostrano alcuni modelli tipici prodotti da Ibanez. La chitarra in vostro possesso potrebbe non corri- ※ spondere a uno dei modelli illustrati. Le regolazioni possono differire in base al tipo di tremolo/ponte montato sul proprio strumento. ※ Per maggiori dettagli, fare riferimento alla sezione del tremolo/ponte corrispondente. Per maggiori dettagli sui controlli di ciascun modello, fare riferimento al capitolo “CONTROLS (Controlli)” ※ (pag. 228). MECCANICA (PERNO)

NA13G222_Regular.indb 164NA13G222_Regular.indb 1642013-8-9 17:09:432013-8-9 17:09:43165 ITALIANO ACCORDATURA Le chitarre Ibanez vengono impostate in fabbrica sulle seguenti accordature. 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª 6 corde MI4 SI3 SOL3 RE3 LA2 MI2 - - 7 corde MI4 SI3 SOL3 RE3 LA2 MI2 SI1 - 8 corde D#4 A#3 F#3 C#3 G#2 D#2 D#2 F1 I seguenti modelli sono accordati in maniera differente. Baritone guitar 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª B F# D A E B - - RGD, APEX 1ª 2ª 3ª 4ª 5ª 6ª 7ª 6 corde RE4 LA3 FA3 DO3 SOL2 RE2 - 7 corde RE4 LA3 FA3 DO3 SOL2 RE2 LA1 MTM100 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª C# G# E B F# B - - TAM10 1ª 2ª 3ª 4ª 5ª 6ª 7ª 8ª E B G D A E B E Utilizzare un accordatore o un diapason per intonare ciascuna corda in base alle frequenze sopra indicate. Se lʼintonazione risulta crescente, allentare la corda per abbassarne lʼintonazione, quindi avvolgerla lentamente ﬁ no a raggiungere lʼintonazione corretta. Questo è il modo più semplice di ottenere unʼaccordatura stabile. Unʼaccordatura differente o lʼutilizzo di una muta di corde dalla scalatura diversa potrebbe rendere necessaria la regolazione del manico o dellʼintonazione. Per maggiori dettagli sulla regolazione del manico o dellʼintonazione, fare riferimento ai capitoli “REGOLAZIONE DEL MANICO” (pag. 166) e “INTONAZIONE” (pag. 166). Nota Lʼutilizzo di corde non adatte alla chitarra elettrica o di accordature dalla tensione estrema potrebbero •฀ causare la rottura di parti dello strumento e provocare infortuni.

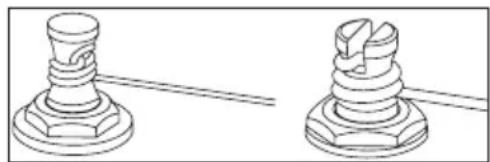

SOSTITUZIONE DELLE CORDE

Le corde con il tempo si deteriorano, causando ronzio e unʼintonazione imprecisa. Sostituire le corde non appena si notano segni di ruggine o scolorimento. Si raccomanda di sostituire lʼintera muta di corde in una volta. Corde piegate, attorcigliate o danneggiate non possono produrre un suono accettabile e per tale motivo non dovrebbero essere utilizzate. Avvolgere due o tre volte la corda attorno al perno della meccanica partendo da sopra, utilizzando circa 5-7 cm di corda e prestando attenzione a non farla incrociare. Se possibile, rimuovere le corde singolarmente; evitare di togliere lʼintera muta in una volta. In questo modo si riduce il rischio di stressare il manico e di condizionare il bilanciamento del tremolo. ※ Il metodo di montaggio e smontaggio delle corde differisce in base al tipo di tremolo/ponte di cui è dotata la chitarra. Per maggiori dettagli, fare riferimento al tremolo/ponte montato sulla propria chitarra. NA13G222_Regular.indb 1652013-8-9 17:09:45166

Il termine “action” si riferisce alla distanza che intercorre tra i tasti (barrette metalliche) e le corde. Per misurare lʼaction, accordare con precisione la chitarra; quindi, posizionare un righello al 14° tasto e misurare la distanza che intercorre tra la sommità della barretta e la base della corda. In generale, questa distanza dovrebbe essere compresa tra 1,5 e 1,7 mm per il MI cantino e tra 2,0 mm e 2,2 mm per il MI basso. Per le chitarre a sette corde, il valore della settima corda dovrebbe essere compreso tra 2,2 mm e 2,4 mm. Per le chitarre a 8 corde, il valore dellʼottava corda dovrebbe essere compreso tra 2,4 e 2,6 mm. I valori di action delle altre corde possono essere calcolati in modo proporzionale, in maniera che la distanza aumenti gradualmente dalla seconda corda verso la corda più bassa in tonalità. Se lʼaction è troppo alta, lo strumento sarà difﬁ cile da suonare. Se lʼaction è troppo bassa, lo strumento potrebbe produrre ronzii, note mute o avere un sustain insufﬁ ciente. Se si veriﬁ cano ronzii o note mute anche dopo aver impostato correttamente lʼaction, è possibile che sia necessario regolare la curvatura del manico. Per maggiori dettagli, consultare il capitolo “REGOLAZIONE DEL MANICO” (pag. 166). Il metodo di regolazione dellʼaction dipende dal tipo di tremolo/ponte di cui è dotata la chitarra. Per maggiori det- ※ tagli, fare riferimento alla sezione del tremolo/ponte corrispondente. INTONAZIONE Se si è montata una muta di corde dalla scalatura differente o si sta utilizzando unʼaccordatura alternativa, è necessario regolare la lunghezza delle corde (intonazione) in modo da assicurare unʼintonazione corretta per tutti i tasti della chitarra. Dopo aver accordato la chitarra con precisione, tenerla in posizione per suonare e confrontare la nota di ogni corda premuta allʼaltezza del 12º tasto con lʼarmonico suonato allʼaltezza del medesimo tasto. Se lʼintonazione della nota premuta è calante rispetto allʼarmonico, spostare in avanti la selletta del tremolo/ ponte per accorciare la lunghezza della corda. Viceversa, se lʼintonazione della nota premuta è crescente rispetto allʼarmonico, spostare indietro la selletta per allungare la corda. Utilizzare un accordatore elettronico per controllare accuratamente i valori di intonazione. ※ Il metodo di regolazione delle sellette dipende dal tipo di tremolo/ponte montato sulla chitarra. Per maggiori det- ※ tagli, fare riferimento al tremolo/ponte montato sulla propria chitarra.

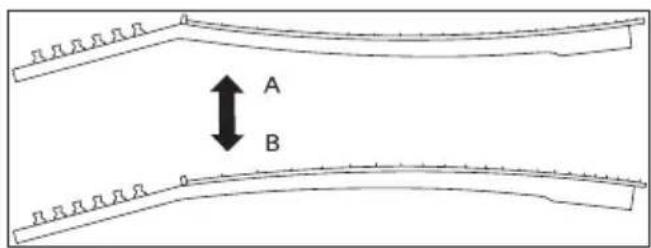

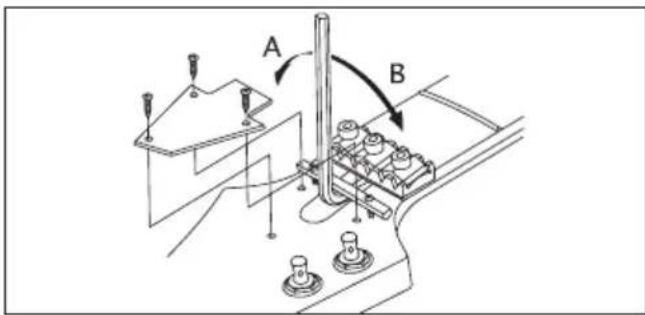

REGOLAZIONE DEL MANICO

Il manico è costantemente in trazione a causa delle corde, e la sua curvatura può essere condizionata non solo dalla scalatura delle corde e dal tipo di accordatura, ma anche dai cambiamenti di temperatura e umidità. Se anche dopo aver regolato lʼaction e aver accordato lo strumento correttamente si veriﬁ cano ronzii o note mute, è buona norma controllare e regolare la curvatura del manico. 1 Controllo della curvatura del manico. Dopo aver accordato la chitarra, tenerla in posizione per suonare. Premere la prima corda al primo tasto e al tasto più vicino al punto in cui il manico si unisce al corpo, e misurare la distanza tra la corda e la barretta allʼottavo tasto

Ripetere lʼoperazione per la corda più bassa, ed effettuare la regolazione in modo che la distanza sia nellʼordine di 0,3-0,5 mm. 2 Se la distanza è inferiore a 0,3 mm, utilizzare la chiave a brugola inclusa con la chitarra per girare il dado del truss rod nella paletta in direzione ʻAʼ, per aumentare la convessità della curvatura del manico. 12F 8° tasto NA13G222_Regular.indb 166NA13G222_Regular.indb 1662013-8-9 17:09:452013-8-9 17:09:45167 ITALIANO 3 Se la distanza è maggiore di 0,5 mm, girare la chiave a brugola o a esagono incassato in direzione ʻBʼ, per rendere la curvatura del manico più concava. Agire sul dado del truss rod con piccoli incrementi ※ di un quarto di giro, controllando di volta in volta lʼintonazione. Nota Nel regolare il manico, procedere con cautela.•฀ Se non si è in grado di regolare correttamente il manico, rivolgersi al proprio rivenditore autorizzato Ibanez. PULIZIA Dopo aver suonato, eliminare il sudore e le tracce di olio dalle parti metalliche della chitarra (le barrette, tasti, sellette e dadi). Questo impedirà la formazione di ruggine. La sporcizia o la polvere accumulata sulle parti metalliche ne condiziona il funzionamento. Rimuovere lo sporco ostinato con un panno morbido imbevuto con una piccola quantità di olio. Se la leva tremolo cigola durante lʼaccordatura, applicare un poʼ di lubriﬁ cante sulla dentellatura del segmento più corto della leva tremolo. Per eliminare lo sporco dalle superﬁ ci con ﬁ nitura laccata, non utilizzare detergenti abrasivi o volatili; piuttosto, utilizzare un panno morbido in combinazione con un lucidante speciﬁ co per strumenti musicali. Per eliminare lo sporco dalla superﬁ cie di un corpo o di un manico con ﬁ nitura ad olio, utilizzare una gomma da cancellare, carta vetrata ﬁ ne a partire dal n. 1000 o lana paglietta dʼacciaio n. 0000. Per far sì che la ﬁ nitura non si asciughi troppo, lucidare una o due volte allʼanno con olio incolore per mobili o con olio per armi da fuoco applicato su lana paglietta dʼacciaio n. 0000 o su un panno. Le tastiere prive di ﬁ nitura dovrebbero essere pulite accuratamente con un panno inumidito con una piccola quantità di olio per tastiere, oppure olio di limone di ottima qualità, agendo con cautela ﬁ no al bordo del tasto. BATTERIA Se la chitarra è dotata di un preampliﬁ catore o equalizzatore integrato, sarà presente anche una batteria di alimentazione. Sostituire la batteria quando si nota un abbassamento del livello di volume o la distorsione del suono. Alcuni modelli utilizzano una batteria 006P (9 V), altri una coppia di batterie di tipo AA (1,5 V). Controllare la batteria montata sulla propria chitarra e sostituirla con una dello stesso tipo. Le batterie sono allocate nellʼapposito vano nella parte posteriore del corpo chitarra. Nei modelli dotati di batteria, il jack di uscita opera anche come interruttore di accensione; lʼinserimento del cavo nel jack determina lʼaccensione della sezione di ampliﬁ cazione. Nota Per impedire che la batteria si scarichi, rimuovere il cavo dalla chitarra se questa non deve essere utiliz-•฀ zata per un lungo periodo. NA13G222_Regular.indb 1672013-8-9 17:09:45168 GIBRALTAR III (CHITARRA E BASSO),CB3, & FULL TUNE III, ART1, ART2 È possibile regolare l'action utilizzando un cacciavite per viti a taglio (-) in modo da ruotare la vite di regolazione di una delle estremità (A). Lʼintonazione può essere regolata spostando ogni selletta avanti o indietro, utilizzando la vite di regolazione (B) sul retro del ponte. Per lʼoperazione è possibile utilizzare un cacciavite a stella (+), un cacciavite a testa piatta (-) oppure una chiave a brugola opzionale.

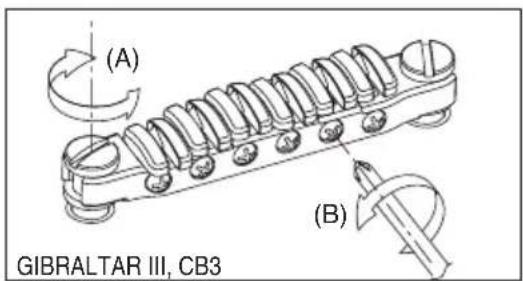

SOSTITUZIONE DELLE CORDE: CB3

Per montare le corde, inserirle dalla parte anteriore del ponte. Prima di regolare l'action sul ponte Gibraltar III, allentare sufﬁ cientemente le ※ corde per evitare di dover girare con troppa forza le viti, dato che ciò potrebbe danneggiarne le sedi.

Per cambiare le corde, inﬁ lare le corde nuove negli occhielli di guida sul retro della chitarra e posizionarle in seguito sopra la selletta. È possibile regolare l'intonazione spostando la selletta in avanti o indietro utilizzando un cacciavite a testa a stella (+) sulla vite di regolazione dell'intonazione nella parte posteriore del ponte. È possibile controllare l'altezza delle corde alzando o abbassando le piccole brugole posizionate sui lati della selletta con una chiave apposita. La procedura di regolazione è identica per i modelli a 7 e 8 corde. ※ PONTE GIBRALTAR STANDARD (MODELLI A 7 E 8 CORDE) Per montare una nuova corda, passarla attraverso la boccola fermacorda sul retro del corpo chitarra. Per regolare l'altezza delle corde, utilizzare una chiave a brugola esagonale da 1,5 mm e agire su ciascuna selletta del ponte (A). Per regolare l'intonazione della corda, utilizzare una chiave a brugola esagonale da 2,5 mm per ruotare le viti di intonazione di ciascuna selletta sul retro del ponte (B). La procedura di regolazione è identica per i modelli a 7 e 8 corde. ※

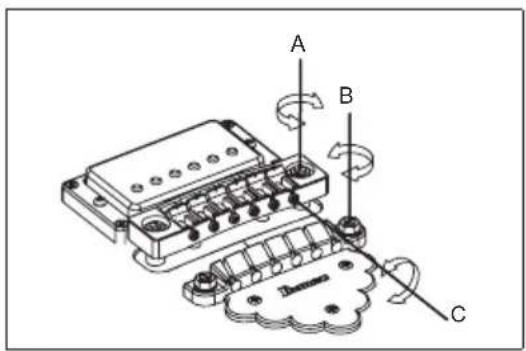

PONTE GIBRALTAR 08 / CORDIERA QUICK CHANGE 08

Per regolare l’altezza della corda, ruotare le viti di bloccaggio sui lati sinistro e destro del ponte (A) per mezzo di un cacciavite a lama piatta (-). Prima di effettuare la regolazione, allentare la vite di bloccaggio utilizzando una chiave a tubo (o bussola?) da 8 mm. Dopo aver effettuato la regolazione, serrare nuovamente la vite di bloccaggio per ﬁ ssare il ponte. Per regolare l’altezza della cordiera, ruotare le viti di regolazione (B) su entrambi i lati utilizzando un cacciavite a lama piatta (-). Prima di effettuare la regolazione, allentare la vite di bloccaggio. Dopo aver effettuato la regolazione, serrare nuovamente la vite come fatto per il ponte. Un non corretto serraggio della vite di blocco del ponte o della cordiera può causare disturbi e risonanze indesiderate. Aumentando l’altezza della cordiera è possibile ridurre la tensione delle corde, a vantaggio di un tocco più morbido e una più facile esecuzione dei bending. Per regolare l’intonazione di ciascuna selletta, ruotare le viti di intonazione utilizzando un cacciavite a lama piatta (-) (C).

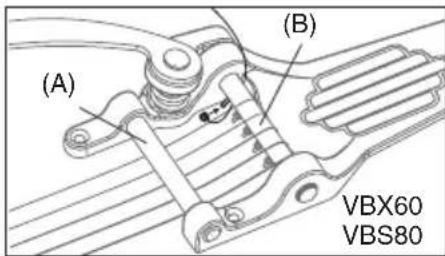

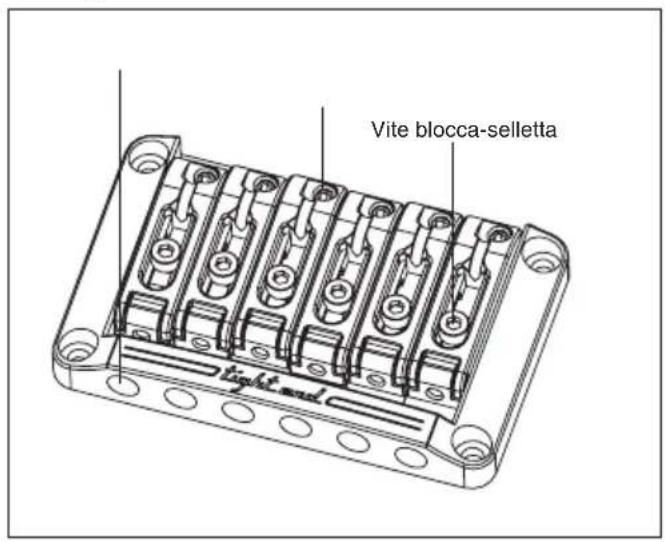

Ponti per chitarre (A) (B) (A) (B)

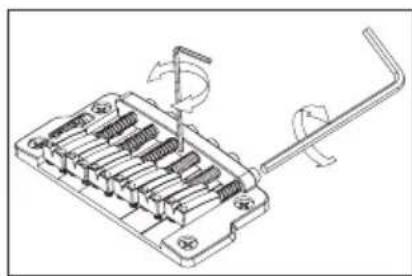

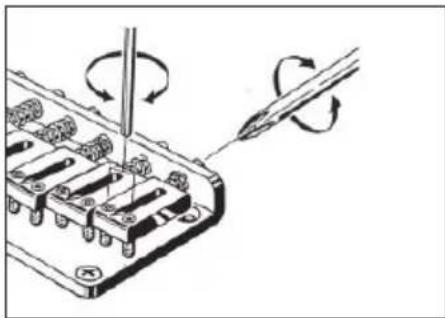

MANUALE DI REGOLAZIONE

Per regolare l'altezza della corda, alzare o abbassare l'intero ponte agendo sulle due rotelle (A) collocate ai lati del ponte stesso. (Non è possibile regolare l'altezza delle corde singolarmente). Per regolare l'intonazione, allentare le corde e spostare l'intero ponte avanti o indietro; quindi accordare la chitarra e controllare l'intonazione. Ripetere la procedura ﬁ no a ottenere la corretta intonazione. Prestare attenzione a non far cadere il ponte. Si raccomanda di sostituire una corda alla volta, in modo da evitare che il ponte si sposti. Vibrato Vintage Sostituire una corda alla volta. Appoggiare lʼestremità con il pallino della corda sulla barra (B), farla passare sotto e avvolgerla intorno al perno. Per i modelli provvisti della barra di tenuta (A), VBX60/VBX80, far passare la corda sotto la barra di tenuta prima di avvolgerla intorno al perno. Nel montaggio di una nuova corda, tirare la corda verso la paletta e prestare attenzione a non far uscire lʼestremità con il pallino dalla sede. Controllare che la corda rimanga sulla selletta durante le operazioni di accordatura. Dopo aver completato lʼaccordatura, sostituire la corda successiva. Dopo aver sostituito tutte le corde, ripetere lʼaccordatura dellʼintera muta. Nota La rimozione simultanea di tutte le corde può inﬂ uire notevolmente sulla curvatura del manico, dato che questo si ritrova senza ten- sione. Sostituire sempre una corda per volta.

Per regolare lʼaltezza della cordiera, girare i piloni alle estremità utilizzando un cacciavite a testa piatta, oppure una moneta.Per montare una nuova corda, farla passare attraverso la fessura della cordiera e agganciare il pallino sul retro della stessa.QUIK CHANGE III (C) (B) (A) NA13G222_Regular.indb 169NA13G222_Regular.indb 1692013-8-9 17:09:462013-8-9 17:09:46170 Ponte Tight-End / Ponte Tight-End R (chitarre a 6 e 7 corde) Tight-End ■ Tight-End R ■ Vite di regolazione dellʼintonazione Vite blocca-selletta Vite per la regolazione dellʼaltezza corde Vite di regolazione dellʼintonazione Vite blocca-selletta Vite per la regolazione dellʼaltezza corde

REGOLAZIONE DELLʼACTION

1 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccag- gio delle sellette. 2 Per regolare lʼaltezza della selletta, utilizzare una chiave a brugola da 2 mm e agire sulle viti di regolazione dellʼaltezza della selletta. Una volta terminate le regolazioni, serrare le viti di bloccaggio delle ※ sellette.

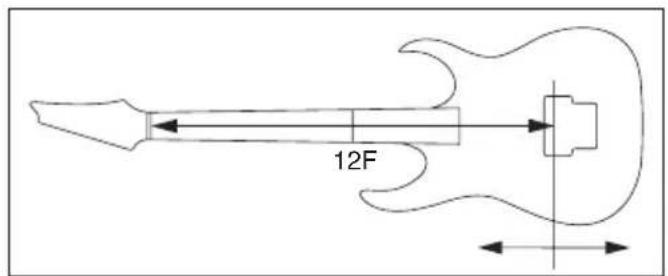

REGOLAZIONE DELLʼINTONAZIONE

1 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccag- gio delle sellette. 2 Utilizzare un cacciavite Phillips per regolare la posizione della selletta agendo sulla vite di regolazione dellʼintonazione. 3 Utilizzare una chiave a brugola da 2 mm per serrare le viti di bloccag- gio della selletta, quindi usare un cacciavite Phillips per serrare molto leggermente la vite di regolazione dellʼintonazione in senso orario. (Non stringere troppo, in modo da non modiﬁ care la posizione della selletta). Assicurarsichelachitarrasiaaccordatacorrettamenteprimadicontrollarelʼintonazione.※

Il ponte Tight-Tune si distingue per il livello ottimale di stabilità e trasmissione del suono e per la soppressione delle vibrazioni superﬂ ue, grazie alla possibilità di bloccaggio di tutte le parti mobili. Il ponte dispone di una funzione di blocco dei piloni che consente di ottenere la massima aderenza al corpo della chitarra. Inoltre, la cordiera offre un dispositivo di tenuta del pallino della corda, che ne impedisce la fuoriuscita.

REGOLAZIONE DELLʼACTION

Allentare i dadi di bloccaggio (D) ai lati dellʼunità ponte, e regolare lʼ altezza del ponte ruotando le viti di bloccaggio (E) mediante una chiave a brugola da 3 mm. Nota: non è possibile modiﬁ care lʼaltezza delle corde singolarmente. Dopo aver completato la regolazione, serrare saldamente i dadi di bloccaggio.

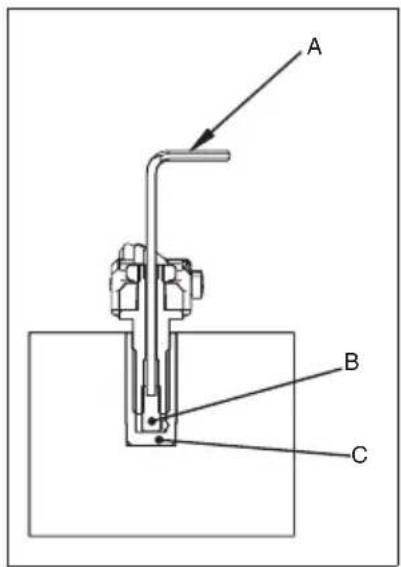

FUNZIONE BLOCCAGGIO PILONI

Dopo aver regolato lʼaction, inserire la chiave a brugola da 2 mm nella sede del pilone e girare in senso orario il dispositivo di blocco (B). Serrare il dispositivo di blocco ﬁ no a termine corsa (C). Nota Durante la regolazione dellʼaction, assicurarsi di allentare completamente il dispositivo di blocco del pilone (B), girando in senso antiorario la chiave a brugola da 2 mm. In caso contrario, è possibile causare danni al dispositivo.

REGOLAZIONE DELLʼINTONAZIONE

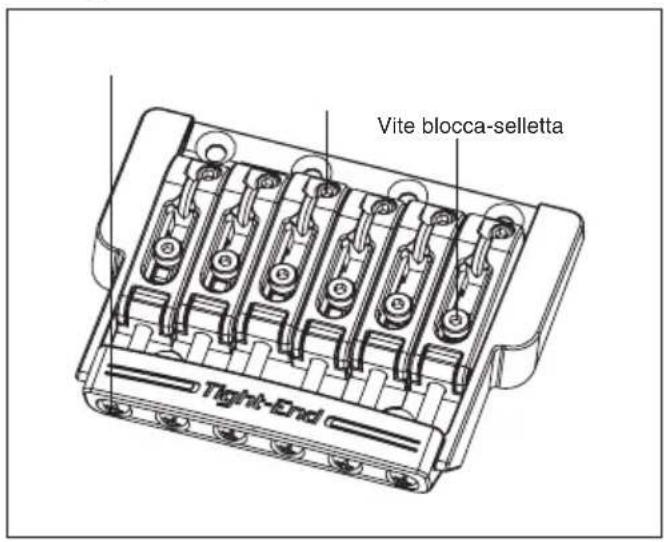

Allentare le viti di bloccaggio delle sellette (G) con un cacciavite a croce Phillips, e girare le viti di regolazione dellʼintonazione (H) per posizionare le sellette. Accordare la chitarra e controllare lʼintonazione. Ripetere le suddette operazioni ﬁ no a intonazione raggiunta, quindi serrare saldamente le viti di bloccaggio delle sellette. Nota Una vite di regolazione dellʼintonazione (H) allentata può causare effetti di risonanza. Se ciò dovesse veriﬁ carsi, serrare leggermente la vite di regolazi- one che causa il problema, prestando attenzione a non spostare la selletta.

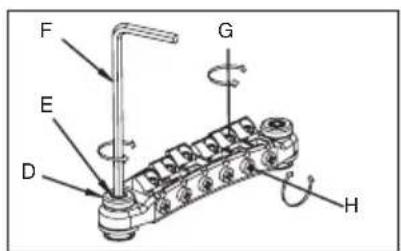

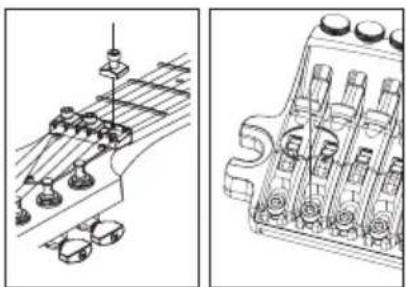

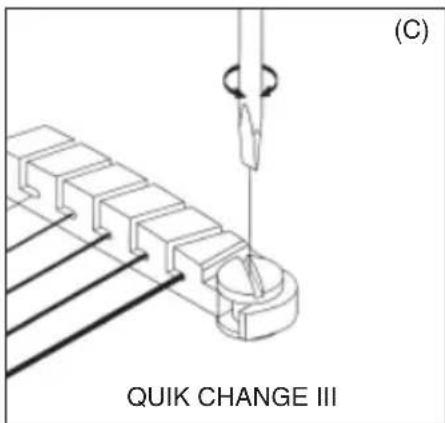

SOSTITUZIONE DELLE CORDE

Inserire lʼestremità con il pallino della corda nella fessura della cordiera, nella direzione indicata dalla freccia nellʼillustrazione (J). Il dispositivo di blocco del pallino ne impedisce la fuoriuscita. Per rimuovere la corda, tirarla in direzione opposta (K).

1 Perno principal 2 Vite blocca-selletta 3 Blocco reggicorda 4 Vite stringi-blocchetto 5 Perno posteriore 6 Vite di regolazione ﬁ ne dellʼaccordatura

REGOLAZIONE DELLʼACTION

1 Per regolare lʼaltezza della corda, utilizzare un cacciavite piatto per agire sui piloni principali ai lati del ponte e alzare o abbassare lʼaltezza dellʼintera unità tremolo. (Non è possibile modiﬁ care lʼaltezza delle corde singolarmente). 2 Utilizzare una chiave a brugola da 3 mm per agire sui piloni posteriori, regolandoli in modo che il ponte sia allʼincirca parallelo alla superﬁ cie del corpo chitarra. Dato che lʼaction può cambiare agendo sui piloni posteriori, si consiglia di misurarla solo dopo aver ﬁ nito di ※ regolare i piloni stessi. Per non danneggiare le sedi delle viti, allentare sufﬁ cientemente le corde prima di agire sui piloni principali, in maniera da evitare lʼuso di forza eccessiva nel girare i piloni.

REGOLAZIONE DELLʼINTONAZIONE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloc- cacorde alla paletta, e allentare sufﬁ cientemente la corda. 2 Utilizzare una chiave a brugola da 2 mm per allentare la vite di bloccaggio della selletta, e regolarne la posizione. Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio della ※ selletta e accordare correttamente la chitarra. Una volta terminate le rego- lazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta. NA13G222_Regular.indb 172NA13G222_Regular.indb 1722013-8-9 17:09:482013-8-9 17:09:48173 ITALIANO

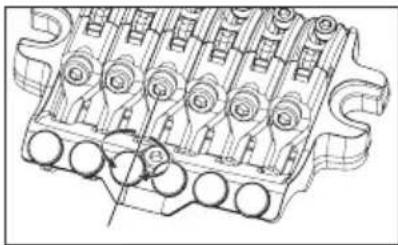

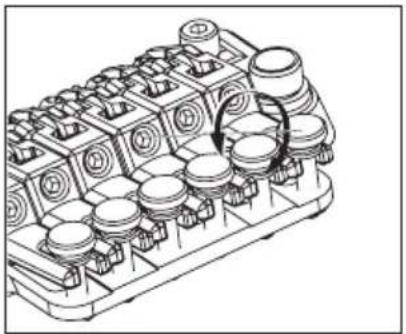

SOSTITUZIONE DELLE CORDE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del blocca- corde alla paletta, e rimuovere la corda dal perno della meccanica. 2 Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sullʼunità ponte; quindi far uscire la corda fuori dalla selletta per rimuoverla. 3 Utilizzare delle tronchesi per tagliare il pallino allʼestremità della nuova corda. 4 Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla. 5 Avvolgere la corda sul perno della meccanica e accordarla.

Una volta terminata lʼaccordatura, serrare le viti del bloccacorde alla paletta. Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.•

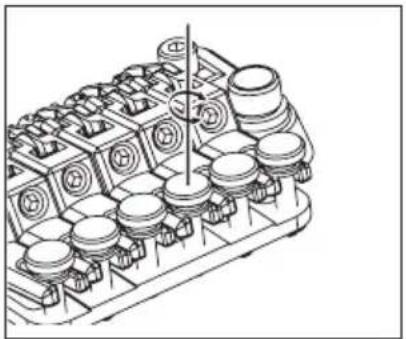

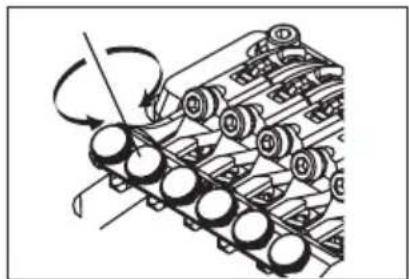

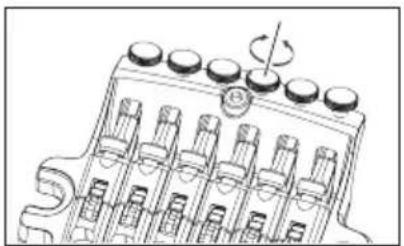

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio lʼ intonazione di ciascuna corda utilizzando gli accordatori di precisione. Lʼintervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare lʼoperazione si avrà cura di lasciare le viti degli accordatori di precisione allʼincirca a metà del rispettivo margine di azione. NA13G222_Regular.indb 173NA13G222_Regular.indb 1732013-8-9 17:09:492013-8-9 17:09:49174 Locking Tremolos

1 Lama di coltello 2 Vite blocca-selletta 3 Blocco reggicorda 4 Sede leva 5 Vite stringi-blocchetto 6 Vite di regolazione ﬁ ne dellʼaccordatura 7 Molla del tremolo 8 Blocco molle

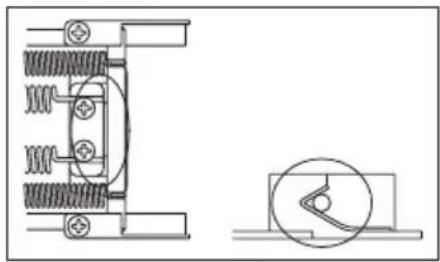

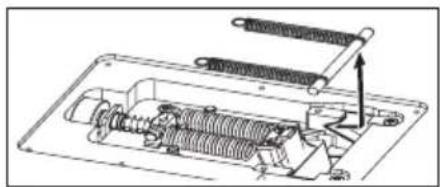

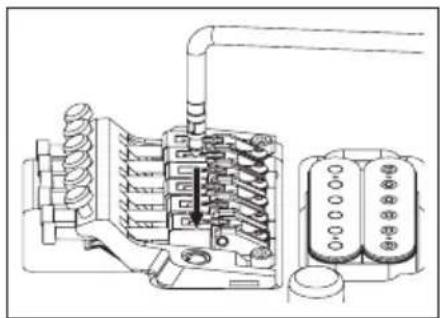

MONTAGGIO DELLA LEVA TREMOLO

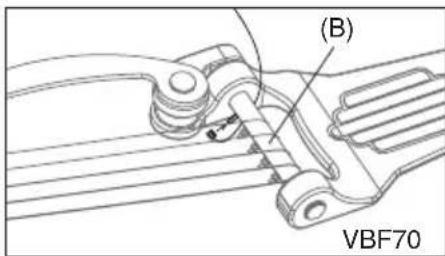

1 La leva tremolo è del tipo a scatto. Afferrare la leva nella parte ad angolo e inserirla fermamente nellʼapposita sede sulla piastra base. NA13G222_Regular.indb 174NA13G222_Regular.indb 1742013-8-9 17:09:492013-8-9 17:09:49175 ITALIANO

Il gioco della leva tremolo può essere regolato aggiungendo o togliendo rondelle in Teﬂ on. Utilizzando un buon numero di rondelle è possibile diminuire il gioco della leva; rimuovendole tutte, la leva sarà più libera di oscillare. Le rondelle in Teﬂ on possono essere aggiunte o rimosse diagonalmente attraverso la fessura. Nota Se la leva non rimane salda anche dopo aver aggiunto le rondelle • in Teﬂ on, sostituire le rondelle vecchie con delle nuove.

REGOLAZIONE DELLʼINCLINAZIONE DEL TREMOLO

Lʼangolo di inclinazione del tremolo può essere regolato cambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace allʼ incirca orizzontalmente sulla superﬁ cie del corpo chitarra.

Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo.

Se il tremolo è inclinato in avanti, inserire un cacciavite Philips attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incre- mentare la tensione delle molle agendo sullʼapposita vite.

Se il tremolo è inclinato indietro, allentare la vite per diminuire la tensione delle molle. La regolazione dellʼinclinazione del tremolo inﬂ uisce sullʼaccordatura, dato ※ che il bilanciamento di tensione tra le corde e le molle cambia ogni volta che si modiﬁ ca la tensione delle molle. Ciò signiﬁ ca che sarà necessario accordare la chitarra a ogni variazione apportata.

Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle.

Se si desidera aumentare la tensione, montare diagonalmente le due molle esterne del tremolo.

Se viceversa si desidera allentare la tensione, rimuovere la molla centrale del tremolo. Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sarà più possibile rimontare il dispositivo di bloccaggio). NA13G222_Regular.indb 175NA13G222_Regular.indb 1752013-8-9 17:09:502013-8-9 17:09:50176 Nota Allentare a sufﬁ cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le • molle, lʼunità tremolo si staccherà dalla chitarra. Per rimontare in sede il tremolo, inserire lʼestremità a lama di coltello nellʼincasso tra i piloni, quindi • rimontare le molle tremolo.

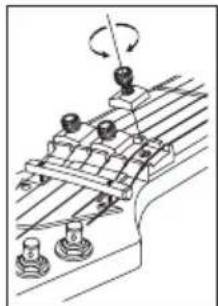

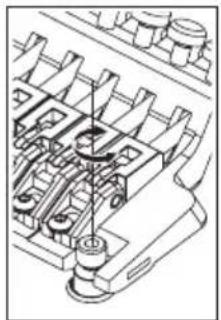

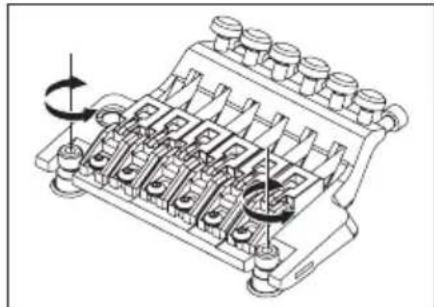

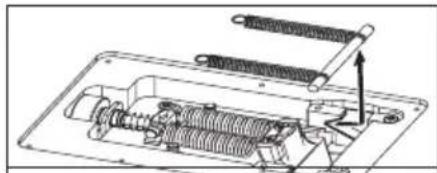

BLOCCAGGIO DEI PILONI

Il ponte tremolo Edge/Lo-Pro Edge impiega un meccanismo di bloccaggio dei piloni.

Inserire una chiave a brugola da 1,5 mm nel foro di entrata del meccanismo di bloccaggio.

Girare il pilone di bloccaggio in senso orario, continuando a serrare ﬁ no a che il contatto con la borchia di ancoraggio ne impedirà ulteriormente la rotazione. Il pilone viene rilasciato quando si allenta la rispettiva vite di bloccaggio. ※

REGOLAZIONE DELLʼACTION

Per regolare lʼaltezza dellʼintera unità tremolo, utilizzare una chiave a brugola (4mm) e agire sui piloni posizionati ai lati dellʼunità stessa. (Non è possibile effettuare la regolazione singolarmente per ogni corda). Nota Assicurarsi che il pilone di bloccaggio sia in posizione di rilascio prima di regolare lʼaction.•

REGOLAZIONE DELLʼINTONAZIONE

Utilizzare una chiave a brugola da 3 mm per allentare la stretta del blocca- corde alla paletta, e allentare sufﬁ cientemente la corda.

Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione. Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio della ※ selletta e accordare correttamente la chitarra. Una volta terminate le rego- lazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta

Utilizzare una chiave a brugola da 3 mm per allentare la stretta del blocca- corde alla paletta, e rimuovere la corda dal perno della meccanica.

Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sullʼunità tremolo; quindi far uscire la corda fuori dalla selletta per rimuoverla.

Utilizzare delle tronchesi per tagliare il pallino allʼestremità della nuova corda.

Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla.

Avvolgere la corda sul perno della meccanica e accordarla.

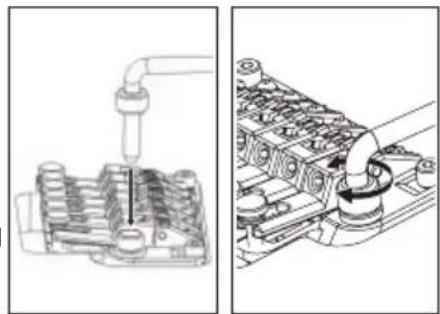

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio lʼ intonazione di ciascuna corda utilizzando gli accordatori di precisione. Lʼintervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare lʼoperazione si avrà cura di lasciare le viti degli accordatori di precisione allʼincirca a metà del rispettivo margine di azione. EDGE Lo-Pro EDGE EDGE Lo-Pro EDGE NA13G222_Regular.indb 177NA13G222_Regular.indb 1772013-8-9 17:09:512013-8-9 17:09:51178

Vite blocca-selletta

Vite stringi-blocchetto

Vite di regolazione ﬁ ne dellʼaccordatura

1 La leva tremolo è del tipo a scatto. Afferrare la leva nella parte ad angolo e inserirla fermamente nellʼapposita sede sulla piastra base. ※ La leva tremolo della EDGE III Herman Li Ver. montata sul modello EGEN8 è del tipo ad avvitamento. Inserire la leva tremolo nellʼapposita sede e avvitarla per assicurarla saldamente. 2 Per regolare il gioco della leva tremolo, utilizzare una chiave a brugola da 2 mm per agire sulla vite di regolazione della tensione attraverso il foro posto sul ﬁ anco del blocco tremolo. Girando la vite di regolazione della tensione in senso orario, la leva tremolo avrà meno gioco; allentando la vite la leva tremolo sarà più libera di oscillare. 3 Per regolare lʼaltezza della leva tremolo, rimuovere la placca di protezione delle molle del tremolo sul retro della chitarra, e utilizzare una chiave a brugola da 3 mm per agire sulle viti di regolazione dellʼaltezza posizionate sul fondo del blocco tremolo. Serrando le viti in senso orario si ottiene una maggiore altezza della leva. Nota Oltre a quella sopra descritta, la leva tremolo ha una seconda vite di regolazione della tensione posizio-• nata sul fondo del blocco tremolo. Questa vite nella parte inferiore del blocco tremolo, viene regolata in fabbrica; tuttavia, qualora se ne senta la necessità, rimuovere lʼunità tremolo dalla chitarra e agire su di essa per ottenere lʼimpostazione desiderata. Prima di rimontare la leva tremolo, assicurarsi che la vite di regolazione della tensione non sia lenta o uscita • dalla sede. NA13G222_Regular.indb 178NA13G222_Regular.indb 1782013-8-9 17:09:522013-8-9 17:09:52179 ITALIANO

REGOLAZIONE DELLʼINCLINAZIONE DEL TREMOLO

Lʼangolo di inclinazione del tremolo può essere regolato cambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace allʼincirca orizzontalmente sulla superﬁ cie del corpo chitarra. 1 Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo.

Se il tremolo è inclinato in avanti, inserire un cacciavite Philips attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agendo sullʼapposita vite.

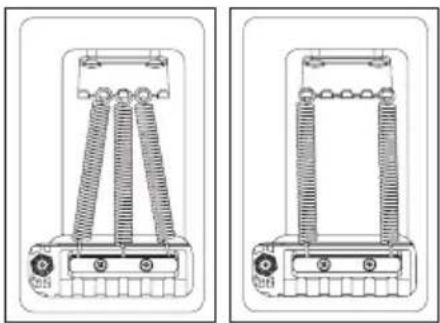

Allʼuscita dalla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo. Se si nota una variazione signiﬁ cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovere una delle molle, oppure il modo in cui queste sono montate. 1 Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle. 2 Se si desidera incrementare la tensione, montare le due molle esterne diagonalmente. 3 Per una tensione minore, rimuovere la molla centrale. Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sarà più possibile rimontare il dispositivo di bloccaggio). Nota Allentare a sufﬁ cienza le corde prima di montare o rimuovere le molle del tremolo. Rimuovendo tutte le • molle, lʼunità tremolo si staccherà dalla chitarra. Per rimontare in sede il tremolo, inserire lʼestremità a lama di coltello nellʼincasso tra i piloni, quindi • rimontare le molle tremolo.

REGOLAZIONE DELLʼACTION

Per regolare lʼaltezza dellʼintera unità tremolo, utilizzare una chiave a brugola da 3 mm e agire sui piloni posizionati ai lati dellʼunità stessa. (Non è possibile effettuare la regolazione singolarmente per ogni corda). NA13G222_Regular.indb 179NA13G222_Regular.indb 1792013-8-9 17:09:532013-8-9 17:09:53180

REGOLAZIONE DELLʼINTONAZIONE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloc- cacorde alla paletta, e allentare sufﬁ cientemente la corda. 2 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione. Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente ※ la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

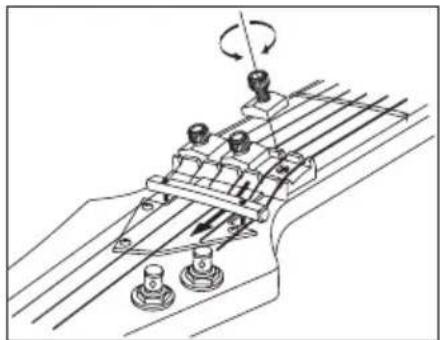

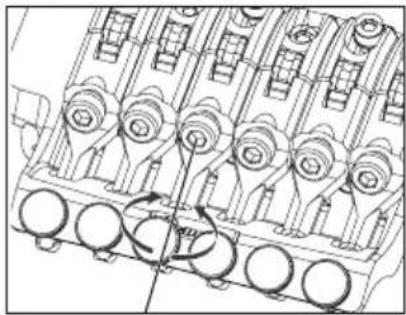

SOSTITUZIONE DELLE CORDE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica.

Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della cor- da sullʼunità tremolo; quindi far uscire la corda fuori dalla selletta per rimuoverla

3 Utilizzare delle tronchesi per tagliare il pallino allʼestremità della nuova corda.

Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla

5 Avvolgere la corda sul perno della meccanica e accordarla.

Una volta terminata lʼaccordatura, serrare le viti del bloccacorde alla paletta. Dato che lʼinclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme, è ※ consigliabile sostituire una corda alla volta. Se comunque si rende necessario rimuovere insieme tutte le corde, inserire un panno morbido sotto il blocco tremolo, in modo da non far cambiare troppo lʼinclinazione del tremolo. Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.•

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio l'intonazione di ciascuna corda utilizzando gli accordatori di precisione. L'intervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare l'operazione si avrà cura di lasciare le viti degli accordatori di precisione all'incirca a metà del rispettivo margine di azione. NA13G222_Regular.indb 180NA13G222_Regular.indb 1802013-8-9 17:09:532013-8-9 17:09:53181 ITALIANO

1 Lama di coltello2 Vite blocca-selletta3 Blocco reggicorda4 Sede leva5 Vite stringi-blocchetto6 Vite di regolazione ﬁ ne dellʼaccordatura7 Molla principale8 Sottomolla9 Sede della barra di arresto: Barra di arrestoA Blocco inerziale del tremoloB Pomello regola-tensioneC Molla del tremoloD Blocco molle Retro■ 1 Retro■ 2

Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo. 2 Se il tremolo è inclinato in avanti, inserire un cacciavite Philips attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agendo sulle apposite viti. 3 Se il tremolo è inclinato indietro, allentare le viti per diminuire la tensione delle molle. La regolazione dellʼinclinazione del tremolo inﬂ uisce sullʼaccordatura, ※ dato che il bilanciamento di tensione tra le corde e le molle cambia ogni volta che si modiﬁ ca la tensione delle molle. Ciò signiﬁ ca che sarà nec- essario accordare la chitarra a ogni variazione apportata. ・Modelli forniti del sistema zero point Lʼinclinazione del tremolo è determinata dal bilanciamento tra la tensione delle corde e il sistema zero point montato sul retro del corpo chitarra. Il ponte tremolo Edge-Zero 2 è stato progettato in maniera da lasciare lʼunità parallela alla superﬁ cie del corpo chitarra quando il sistema zero point è regolato correttamente; questa è inoltre la posizione in cui lʼunità opera nel modo migliore. Se il sistema zero point è regolato correttamente, la barra di arresto è solidamente in contatto con il blocco tremolo; in questo caso, la barra di arresto toccherà la vite di arresto. 1 Con la chitarra accordata correttamente, controllare il sistema zero point. 2 Se la barra di arresto non dovesse toccare la vite di arresto (es.: se il blocco tremolo la sta spingendo in alto), ruotare la manopola di regolazi- one della molla posizionata sul retro del corpo chitarra verso la direzione “+” per aumentare la tensione della molla principale. 3 Se il blocco tremolo non è in fermo contatto con la barra di arresto (es.: il tremolo è inclinato verso il retro del corpo chitarra), ruotare la manopola di regolazione della molla verso la direzione “-” per allentare la tensione della molla principale.

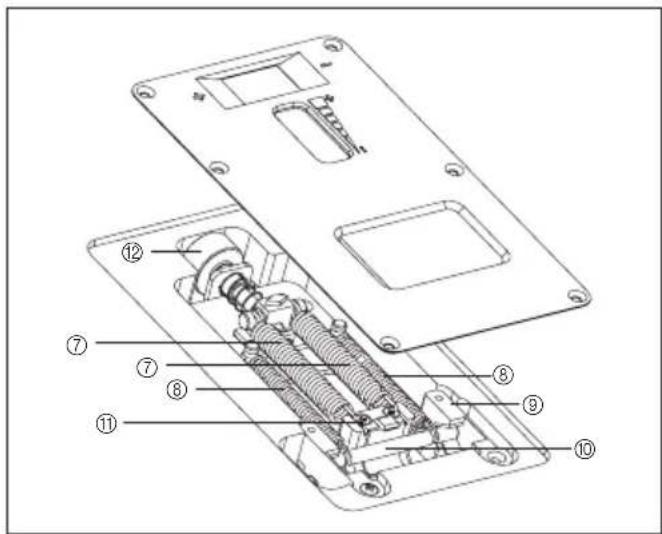

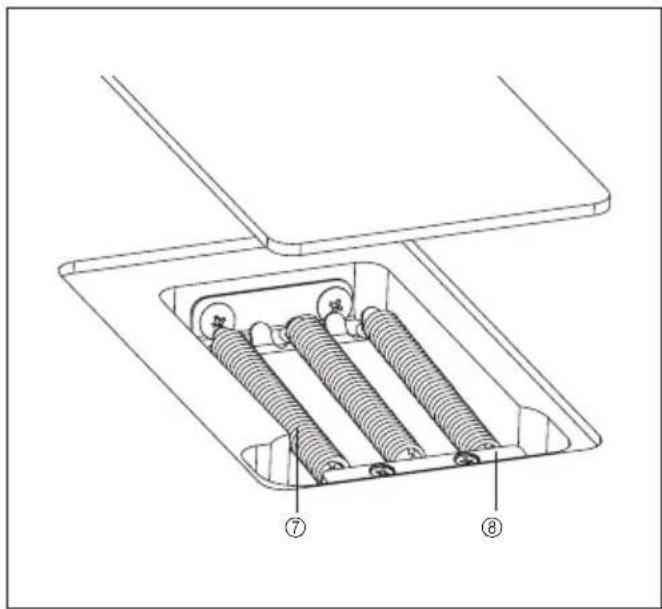

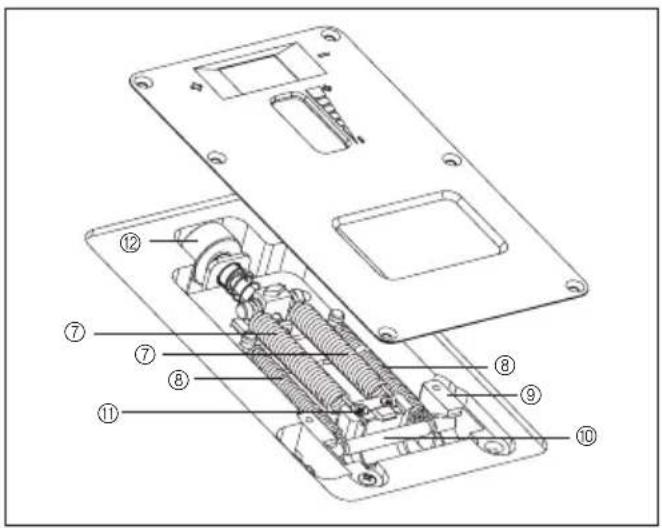

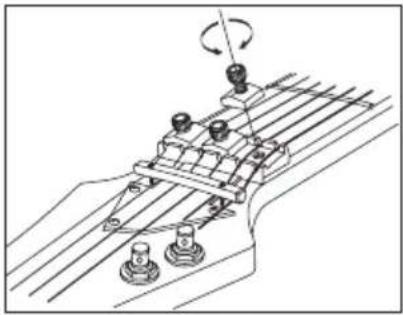

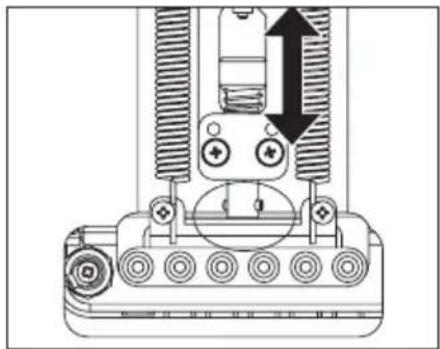

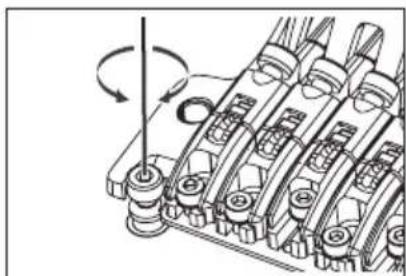

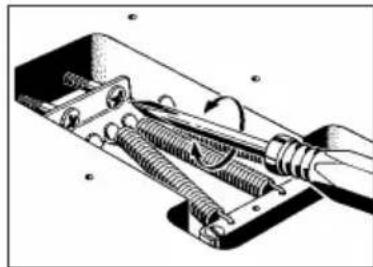

MOLLE DEL TREMOLO / SISTEMA ZERO POINT

・Modelli non forniti del sistema zero point Allʼuscita dalla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo. Se si nota una variazione signiﬁ cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovere una delle molle, oppure il modo in cui queste sono montate. 1 Utilizzare un cacciavite Philips per rimuovere il dispositivo di bloccaggio delle molle. 2 Se si desidera aumentare la tensione, montare diagonalmente le due molle esterne del tremolo. 3 Se viceversa si desidera allentare la tensione, rimuovere la molla centrale del tremolo. Se si desidera montare un tremolo a quattro o più molle, utilizzare i fori delle viti dedicati al dispositivo di bloccaggio delle molle. (In questo caso non sarà più possibile rimontare il dispositivo di bloccaggio). NA13G222_Regular.indb 182NA13G222_Regular.indb 1822013-8-9 17:09:562013-8-9 17:09:56183 ITALIANO Nota Allentare a sufﬁ cienza le corde prima di montare o rimuovere le molle del tremolo.• Rimuovendo tutte le molle, lʼunità tremolo si staccherà dalla chitarra. Per rimontare in sede il tremolo, inserire lʼestremità a lama di coltello nellʼincasso tra i piloni, quindi rimon-• tare le molle tremolo. ・Modelli forniti del sistema zero point Disabilitando il sistema zero point è anche possibile utilizzare lʼunità come un ponte ﬂ ottante tradizionale. Quando si disabilita il sistema zero point, lʼinclinazione del tremolo sarà data dal bilanciamento tra la tensione delle corde e la tensione della molla principale montata sul blocco tremolo. Per una prestazione ottimale, regolare il tremolo in maniera che sia grosso modo parallelo alla superﬁ cie del corpo chitarra. 1 Mantenendo la leva sollevata (es.: con il blocco tremolo lontano dalla barra di arresto), rimuovere la barra di arresto e la sottomolla.

Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo.

Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla verso la direzione “+” per aumentare la tensione della molla principale

4 Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione “-” per allentare la tensione della molla principale. Quando si disabilita il sistema zero point, lʼaccordatura è inﬂ uenzata dal ※ grado di inclinazione del tremolo, poiché il bilanciamento tra la tensione delle corde e le molle cambia ogni volta che si modiﬁ ca la tensione delle molle del tremolo. Ciò signiﬁ ca che sarà necessario accordare la chitarra a ogni variazione apportata.

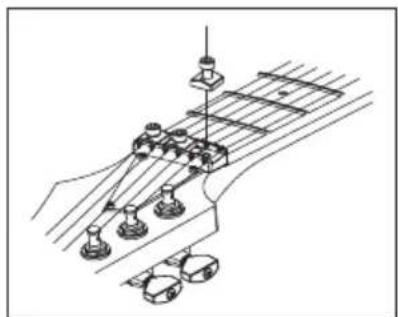

BLOCCAGGIO DEI PILONI

Il ponte tremolo Edge-Zero2 impiega un meccanismo di bloccaggio dei piloni.

Inserire una chiave a brugola da 2 mm nel foro di entrata del meccanismo di bloccaggio.

REGOLAZIONE DELLʼACTION

Per regolare lʼaltezza dellʼintera unità tremolo, utilizzare una chiave a brugola da 3 mm e agire sui piloni posizionati ai lati dellʼunità stessa. (Non è possibile effettuare la regolazione singolarmente per ogni corda). Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.•

REGOLAZIONE DELLʼINTONAZIONE

Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e allentare sufﬁ cientemente la corda

2 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione. NA13G222_Regular.indb 183NA13G222_Regular.indb 1832013-8-9 17:09:562013-8-9 17:09:56184 Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio della selletta e accordare correttamente ※ la chitarra. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

SOSTITUZIONE DELLE CORDE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e rimuovere la corda dal perno della meccanica. 2 Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sullʼunità tremolo; quindi far uscire la corda fuori dalla selletta per rimuoverla. 3 Utilizzare delle tronchesi per tagliare il pallino allʼestremità della nuova corda. 4Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla. 5 Avvolgere la corda sul perno della meccanica e accordarla.

Una volta terminata lʼaccordatura, serrare le viti del bloccacorde alla paletta. Per le chitarre non fornite del sistema zero point è consigliabile sostituire una ※ corda alla volta, poiché lʼinclinazione del tremolo cambia considerevolmente quando le corde vengono rimosse tutte insieme. Se comunque si rende necessario rimuovere insieme tutte le corde, inserire un panno morbido sotto il blocco tremolo, in modo da non far cambiare troppo lʼinclinazione del tremolo. Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.•

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio lʼintonazione di ciascuna corda utilizzando gli accordatori di precisione. Lʼintervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare lʼoperazione si avrà cura di lasciare le viti degli accordatori di precisione allʼincirca a metà del rispettivo margine di azione. NA13G222_Regular.indb 184NA13G222_Regular.indb 1842013-8-9 17:09:582013-8-9 17:09:58185 ITALIANO

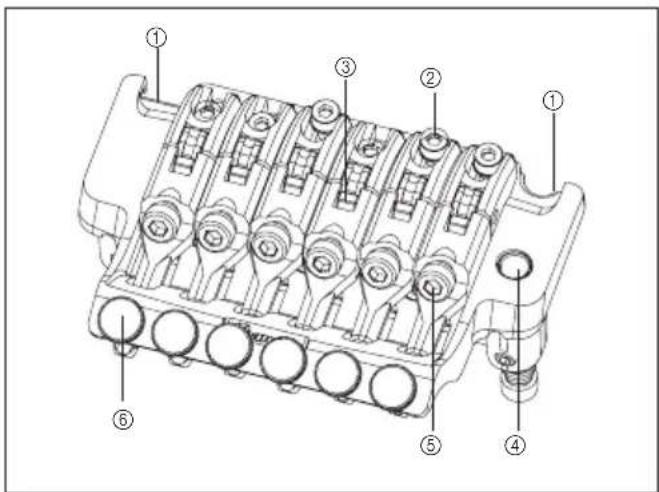

1 Vite blocca-selletta 2 Blocco reggicorda 3 Sede leva 4 Vite stringi-blocchetto 5 Vite di regolazione ﬁ ne dellʼaccordatura 6 Vite di regolazione dellʼintonazione 7 Molla principale 8 Sottomolla 9 Sede della barra di arresto : Barra di arresto A Blocco inerziale del tremolo B Pomello regola-tensione

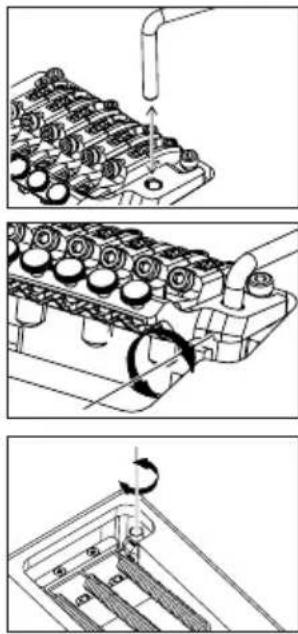

MONTAGGIO DELLA LEVA TREMOLO

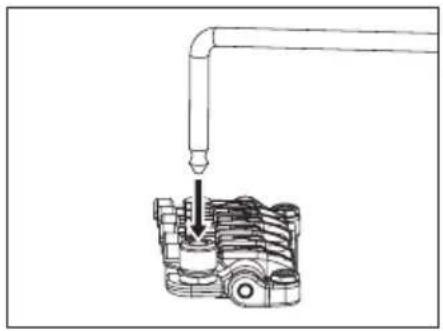

1 La leva tremolo impiega un metodo a scatto a corpo unico con cilindro di regolazione della tensione. Inserire la leva tremolo nellʼapposita sede sulla piastra base. 2 Serrare il cilindro di regolazione della tensione per assicurare la leva tremolo in sede. Il gioco della leva tremolo diminuisce man mano che si stringe il cilindro di regolazione della tensione. NA13G222_Regular.indb 185NA13G222_Regular.indb 1852013-8-9 17:09:592013-8-9 17:09:59186 REGOLAZIONE DELLʼINCLINAZIONE DEL TREMOLO / REGOLAZIONE DEL SISTEMA ZERO POINT Lʼangolo di inclinazione del tremolo può essere regolato tensione del sistema zero point montato sul retro del corpo chitarra. Il ponte tremolo ZR è stato progettato in maniera da lasciare lʼunità parallela alla superﬁ cie del corpo chitarra quando il sistema zero point è regolato correttamente; questa è inoltre la posizione in cui lʼunità opera nel modo migliore. Se il sistema zero point è regolato correttamente, la barra di arresto è solidamente in contatto con il blocco tremolo; in questo caso, la barra di arresto toccherà la vite di arresto. 1 Con la chitarra accordata correttamente, controllare il sistema zero point. 2 Se la barra di arresto non dovesse toccare la vite di arresto (es.: se il blocco tremolo la sta spingendo in alto), ruotare la manopola di regolazi- one della molla posizionata sul retro del corpo chitarra verso la direzione “+” per aumentare la tensione della molla principale. 3 Se il blocco tremolo non è in fermo contatto con la barra di arresto (es.: il tremolo è inclinato verso il retro del corpo chitarra), ruotare la manopola di regolazione della molla verso la direzione “-” per allentare la tensione della molla principale. DISABILITAZIONE DEL SISTEMA ZERO POINT (UTILIZZO DELLʼUNITÀ COME TREMOLO FL OTTANTE TRADIZIONALE) Disabilitando il sistema zero point è possibile utilizzare lʼunità anche come un ponte tremolo ﬂ ottante tradizionale. Quando si disabilita il sistema zero point, lʼinclinazione del tremolo sarà data dal bilanciamento tra la tensione delle corde e la tensione della molla principale montata sul blocco tremolo. Per una prestazione ottimale, regolare il tremolo in maniera che sia grosso modo parallelo alla superﬁ cie del corpo chitarra. 1 Mantenendo la leva sollevata (es.: con il blocco tremolo lontano dalla barra di arresto), rimuovere la barra di arresto e la sottomolla. 2 Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo.

Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla verso la direzione “+” per aumentare la tensione della molla principale. 4 Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione “-” per allentare la tensione della molla principale. ※Quando si disabilita il sistema zero point, lʼaccordatura è inﬂ uenzata dal grado di inclinazione del tremolo, poiché il bilanciamento tra la tensione delle corde e le molle cambia ogni volta che si modiﬁ ca la tensione delle molle del tremolo. Ciò signiﬁ ca che sarà necessario accordare la chitarra a ogni variazione apportata. NA13G222_Regular.indb 186NA13G222_Regular.indb 1862013-8-9 17:10:002013-8-9 17:10:00187 ITALIANO

REGOLAZIONE DELLʼACTION

REGOLAZIONE DELLʼINTONAZIONE

1 Rimuovere le viti di regolazione dellʼintonazione dallʼinterno dellʼunità tremolo, inserirle nei fori di regolazione a vite sul retro della selletta, quindi serrarle di modo che le punte tocchino la borchia dellʼunità tremolo. 2 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e girare la vite di regolazione dellʼintonazione per regolarne la posizione. Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio ※ della selletta e accordare correttamente la chitarra. Prima di accordare, utilizzare una chiave a brugola da 3 mm per allentare la pressione del bloccacorde alla paletta. Una volta terminate le regolazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta; quindi, conservare le viti di regolazione dellʼintonazione allʼinterno dellʼunità tremolo.

SOSTITUZIONE DELLE CORDE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloc- cacorde alla paletta, e rimuovere la corda dal perno della meccanica. 2 Utilizzare una chiave a brugola da 3 mm per allentare la vite di arresto della corda sullʼunità tremolo; quindi far uscire la corda fuori dalla selletta per rimuoverla.

Utilizzare delle tronchesi per tagliare il pallino allʼestremità della nuova corda. 4 Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla. 5 Avvolgere la corda sul perno della meccanica e accordarla.

Una volta terminata lʼaccordatura, serrare le viti del bloccacorde alla paletta. Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto • delle corde risultino ben serrate.

ACCORDATURA DI PRECISIONE

Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio lʼintonazione di ciascuna corda utilizzando gli accordatori di precisione. Lʼintervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare lʼoperazione si avrà cura di lasciare le viti degli accordatori di precisione allʼincirca a metà del rispettivo margine di azione. NA13G222_Regular.indb 187NA13G222_Regular.indb 1872013-8-9 17:10:012013-8-9 17:10:01188

1 Lama di coltello 2 Vite blocca-selletta 3 Blocco reggicorda 4 Sede leva 5 Vite stringi-blocchetto 6 Vite di regolazione ﬁ ne dell'accordatura 7 Molla del tremolo 8 Blocco molle

MONTAGGIO DELLA LEVA TREMOLO

REGOLAZIONE DELLʼINCLINAZIONE DEL TREMOLO

Lʼangolo di inclinazione del tremolo può essere regolato cambiando il bilanciamento tra la tensione delle corde e la tensione delle molle montate sul retro del corpo chitarra. In una regolazione ideale, il tremolo giace allʼincirca orizzontalmente sulla superﬁ cie del corpo chitarra.

Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo. 2 Se il tremolo è inclinato in avanti, inserire un cacciavite a stella attraverso la fessura della placca di protezione delle molle sul retro della chitarra, e incrementare la tensione delle molle agendo sullʼapposita vite.

Se il tremolo è inclinato indietro, allentare la vite per diminuire la tensione delle molle. La regolazione dellʼinclinazione del tremolo inﬂ uisce sullʼaccordatura, dato che il bilanciamento di tensione tra le ※ corde e le molle cambia ogni volta che si modiﬁ ca la tensione delle molle. Ciò signiﬁ ca che sarà necessario ac- cordare la chitarra a ogni variazione apportata. NA13G222_Regular.indb 188NA13G222_Regular.indb 1882013-8-9 17:10:052013-8-9 17:10:05189 ITALIANO MOLLE TREMOLO Allʼuscita dalla fabbrica, la chitarra è fornita di tre molle del tremolo montate in parallelo. Se si nota una variazione signiﬁ cativa nel bilanciamento di tensione tra le corde e le molle del tremolo, come ad esempio dopo aver montato una muta di corde con scalatura differente, potrebbe essere necessario rimuovere una delle molle, oppure il modo in cui queste sono montate. 1 Se si desidera aumentare la tensione, montare diagonalmente le due molle esterne del tremolo. 2 Se viceversa si desidera allentare la tensione, rimuovere la molla centrale del tremolo. Nota Allentare a sufﬁ cienza le corde prima di montare o rimuovere le molle del tremolo.• Rimuovendo tutte le molle, lʼunità tremolo si staccherà dalla chitarra. Per rimontare in sede il tremolo, inserire lʼestremità a lama di coltello nellʼincasso tra i piloni, quindi • rimontare le molle tremolo.

REGOLAZIONE DELLʼACTION

Per regolare lʼaltezza dellʼintera unità tremolo, utilizzare una chiave a brugola (3mm) e agire sui piloni posizionati ai lati dellʼunità stessa. (Non è possibile effettuare la regolazione singolarmente per ogni corda).

REGOLAZIONE DELLʼINTONAZIONE

1 Utilizzare una chiave a brugola da 3 mm per allentare la stretta del bloccacorde alla paletta, e allentare sufﬁ cientemente la corda. 2 Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e regolarne la posizione. Prima di controllare lʼintonazione, serrare saldamente la viti di bloccaggio della ※ selletta e accordare correttamente la chitarra. Una volta terminate le rego- lazioni, serrare le viti di bloccaggio della selletta e il bloccacorde alla paletta.

SOSTITUZIONE DELLE CORDE

Utilizzare un tronchesino per tagliare il pallino allʼestremità della nuova corda. 4 Inserire lʼestremità della corda dalla quale è stato rimosso il pallino tra la selletta e il blocco reggicorda, quindi agire sulla vite di arresto della corda per fermarla. 5 Avvolgere la corda sul perno della meccanica e accordarla.

Una volta terminata lʼaccordatura, serrare le viti del bloccacorde alla paletta. Dato che lʼinclinazione del tremolo cambia considerevolmente quando le ※ corde vengono rimosse tutte insieme, è consigliabile sostituire una corda alla volta. Se comunque si rende necessario rimuovere insieme tutte le corde, inserire un panno morbido sotto il blocco tremolo, in modo da non far cambiare troppo lʼinclinazione del tremolo. Nota Prima di accordare la chitarra, assicurarsi che le viti di arresto delle corde risultino ben serrate.• ACCORDATURA FINE Anche dopo aver agito sui dadi di bloccaggio, è possibile regolare in dettaglio lʼintonazione di ciascuna corda utilizzando gli accordatori di precisione. Lʼintervallo di regolazione delle corde bloccate sarà più ampio se prima di iniziare lʼoperazione si avrà cura di lasciare le viti degli accordatori di precisione allʼincirca a metà del rispettivo margine di azione. NA13G222_Regular.indb 189NA13G222_Regular.indb 1892013-8-9 17:10:062013-8-9 17:10:06190 Non Locking Tremolo SynchroniZR Panoramica■ Retro■

1Viteblocca-selletta 2Sedeleva 3Vitediregolazionedellʼintonazione 4Molladeltremolo 5Meccanismoblocca-tremolo 6Pomellodiregolazionedelmeccanismoblocca- tremolo 7Bloccoinerzialedeltremolo 8Pomelloregola-tensione

La leva tremolo impiega un metodo a scatto. Afferrare la leva nella parte ad angolo e inserirla fermamente nellʼapposita sede sulla piastra base, ﬁ no ad avvertire uno scatto.

Il gioco della leva tremolo può essere impostato agendo sul cilindro di rego- lazione della tensione. Ruotare il cilindro in senso orario per diminuire il gioco della leva, oppure in senso antiorario per lasciarla più libera di oscillare. NA13G222_Regular.indb 190NA13G222_Regular.indb 1902013-8-9 17:10:082013-8-9 17:10:08191 ITALIANO

REGOLAZIONE DELLʼINCLINAZIONE DEL TREMOLO

Con la chitarra accordata correttamente, veriﬁ care lʼinclinazione del tremolo.

Se il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla posizionata sul retro del corpo chitarra, verso la direzione “+” per aumentare la tensione delle molle del tremolo.

Se il tremolo è inclinato indietro, ruotare la manopola di regolazione della molla verso la direzione “-” per allentare la tensione delle molle. Laregolazionedellʼinclinazionedeltremoloﬂottanteinﬂuisce※ sullʼaccordatura,datocheilbilanciamentoditensionetralecordee lemollecambiaognivoltachesimodiﬁcalatensionedellemolle.Ciò signiﬁcachesarànecessarioaccordarelachitarraaognivariazione apportata. ARRESTO ARM-UP IlsistemaSynchroniZRdisponedellafunzionediarresto“arm-up”.Questafunzionepermettedidisabilitare lostatoﬂottantebloccandolʼintervallodimovimentoarm-up.

Assicurarsi che il tremolo sia grosso modo parallelo alla superﬁ cie del corpo chitarra.

Rimuovere la placca di protezione delle molle del tremolo, e ruotare la manopola di arresto arm-up in modo che la punta della relativa vite venga in contatto con il blocco tremolo.

Controllare nuovamente che il tremolo sia grosso modo parallelo alla super- ﬁ cie del corpo chitarra, e ruotare la manopola di regolazione delle molle più volte nella direzione “+”. Selatensionedellemolledeltremoloètroppodebole,ilbloccotremolo※ verràtiratodallecorde;ilrisultatosaràunʼaccordaturainstabile.Se ciòdovesseveriﬁcarsidurantelʼaccordatura,ruotarelamanopoladi regolazionedellamollaulteriormentenelladirezione“+”.

REGOLAZIONE DELLʼALTEZZA DELLE CORDE

Perregolarelʼaltezzadellacorda,agiresullʼinteraunitàtremolo utilizzandounachiaveabrugolada3mmpergirareipiloniposizionati ailatidellʼunitàstessa.(Nonèpossibileregolarelʼaltezzadellecorde singolarmente). NA13G222_Regular.indb 191NA13G222_Regular.indb 1912013-8-9 17:10:102013-8-9 17:10:10192

REGOLAZIONE DELLʼINTONAZIONE

Rimuovere le viti di regolazione dellʼintonazione dallʼinterno dellʼunità tremolo, inserirle nei fori di regolazione a vite sul retro della selletta, quindi serrarle di modo che le punte tocchino la borchia dellʼunità tremolo.

Utilizzare una chiave a brugola da 2 mm per allentare le viti di bloccaggio della selletta, e girare la vite di regolazione dellʼintonazione per regolarne la posizione. Primadicontrollarelʼintonazione,serraresaldamentelavitidibloccaggio※ dellasellettaeaccordarecorrettamentelachitarra.Unavoltaterminate leregolazioni,serrarelevitidibloccaggiodellasellettaeilbloccacorde allapaletta;quindi,conservarelevitidiregolazionedellʼintonazione allʼinternodellʼunitàtremolo.

Lʼinserimento e la rimozione del braccio del tremolo sono operazioni estremamente semplici. Inserire il braccio nellʼapposito foro sulla piastra di base del tremolo. Tirare il braccio per rimuoverlo. REGOLAZIONE DEL BRACCIO DEL TREMOLO (SAT PRO2) Per regolare lʼaltezza del braccio, rimuovere il coperchio della molla del tremolo dal retro della chitarra e utilizzare una chiave a brugola da 3 mm per girare la vite di regolazione dellʼaltezza sulla parte inferiore del blocco tremolo. Girandola verso destra si aumenterà lʼaltezza.

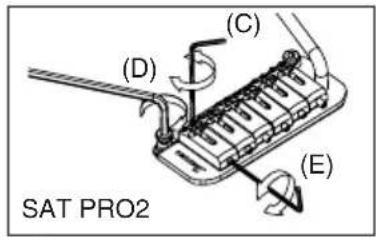

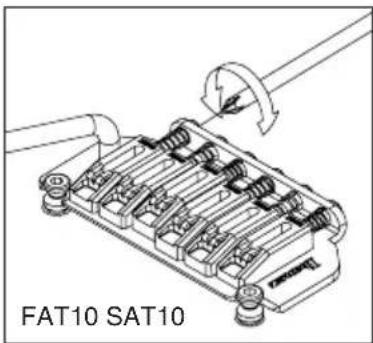

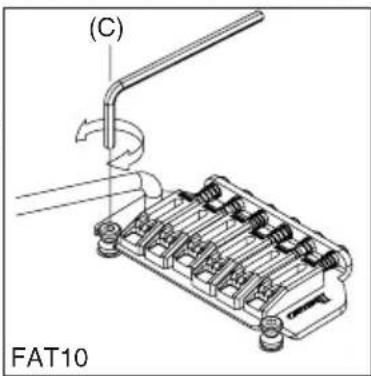

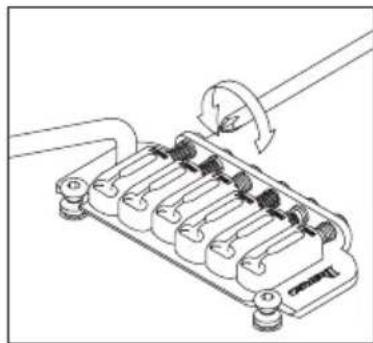

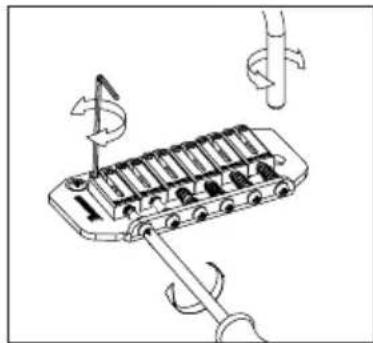

TENSIONE DI SERRAGGIO DEL BRACCIO

È possibile regolare la tensione di serraggio del braccio sollevando il tremolo e inserendo una chiave a brugola da 1,5 mm nella vite (A) sul blocco tremolo. Se la vite viene ruotata in senso orario, verrà aumentata la tensione del braccio, mentre se la si ruota in senso antiorario, la tensione diminuirà. REGOLAZIONE DELLʼALTEZZA DELLA CORDA (SAT PRO2) Per regolare lʼaction di ogni corda, utilizzare una chiave a brugola da 1,5 mm per girare la vite sulla selletta (C). Lʼaltezza complessiva può essere regolata su ogni lato dellʼunità ponte tremolo SAT PRO2. Per regolare lʼaltezza, utilizzare una chiave a brugola da 3 mm per girare il prigioniero posto su uno dei lati dellʼunità. Prestare attenzione quando si regola lʼaltezza di tutta lʼunità del ponte tremolo; regolare entrambi i lati alla stessa altezza per garantire il funzionamento ottimale del ponte tremolo.

REGOLAZIONE DELLʼALTEZZA DELLA

ORDA (FAT20/FAT10/SAT10) È possibile aumentare o ridurre la regolazione dellʼaltezza ruotando i perni (C) di montaggio del tremolo posizionati su entrambi lati della parte anteriore del ponte. La rotazione in senso orario farà diminuire il tremolo, mentre quella in senso antiorario lo farà aumentare. REGOLAZIONE DELLʼINTONAZIONE (SAT PRO2) Per regolare lʼintonazione, utilizzare una chiave a brugola da 1,5 mm per girare la chiave posta sul retro della selletta (E). Girare la vite verso destra per spostare la selletta allʼindietro, o verso sinistra per spostare la selletta in avanti. (C) (D) (E) (C) FAT10 (C) SAT10 (A) (C) (D) (E) SAT PRO2 NA13G222_Regular.indb 193NA13G222_Regular.indb 1932013-8-9 17:10:132013-8-9 17:10:13194 REGOLAZIONE DELLʼINTONAZIONE E DELLʼALTEZZA DELLA CORDA (FAT 6/STD) È possibile regolare lʼintonazione spostando la selletta in avanti o indietro utilizzando una vite di regolazione a testa Phillips (+) nella parte posteriore del ponte. È possibile controllare lʼaltezza delle corde alzando o abbassando le piccole brugole posizionate su entrambi i lati della selletta con una chiave apposita. REGOLAZIONE DELLʼINTONAZIONE (FAT10/SAT10) È possibile regolare lʼintonazione spostando la selletta in avanti o indietro utilizzando un cacciavite a testa Phillips (+) sulla vite di regolazione dellʼintonazione nella parte posteriore del ponte.

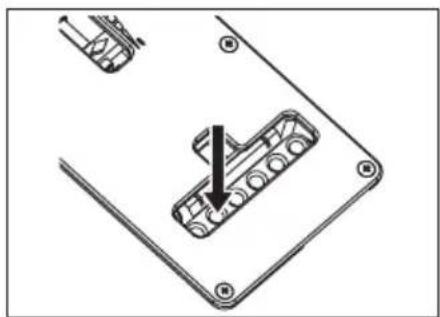

SOSTITUZIONE DELLE CORDE

Per sostituire le corde, inﬁ lare le nuove corde negli appositi fori sul retro della chitarra. A questo punto, inﬁ larle nel blocco tremolo e posizionarle sopra la selletta. FAT/SAT (TRANNE FAT6) REGOLAZIONE DELLA MOLLA DEL TREMOLO È possibile regolare un tremolo standard in modo da potere aumentare lʼaltezza dʼintonazione quando il braccio viene sollevato per allentare le molle del tremolo nella la cavità sul retro della chitarra. Questa procedura comporta lo svantaggio di causare unʼintonazione crescente se una corda si spezza. Per risolvere questo inconveniente, regolare la piastra del tremolo in modo che sia a livello del corpo serrando le molle del tremolo. Scegliere il numero e la posizione delle molle del tremolo in base alla scalatura e alla regolazione del tremolo. FAT10 SAT10 PARALLELO FLOTTANTE NA13G222_Regular.indb 194NA13G222_Regular.indb 1942013-8-9 17:10:142013-8-9 17:10:14195
