MANUAL DE USUARIO Premium SR1200E IBANEZ
ESPAÑOL Manual de mantenimiento 131
Manual de ajustes 136
ARTÍCULOS SUMINISTRADOS
| Herramienta multiusos | Palanca del trémolo | Llave Allen | Llave de tubo de 8 mm | |||||
| 1.5mm | 2mm 2.5mm | 3mm | 4mm | |||||
| Puente de trémolo Edge serie PREMIUM | ||||||||
| Edge-Zero II serie PREMIUM con ZPS | ||||||||
| Puente de trémolo ZR serie PREMIUM con ZPS2 | ||||||||
| Puente Tight-End R serie PRE-MIUM | ||||||||
| PUENTE GIBRALTAR 08 / CORDAL QUICK CHANGE 08 | ||||||||
polares.
muelles de alto rendimiento.
Guitarra eléctrica Guitarras semiacústicas o de caja


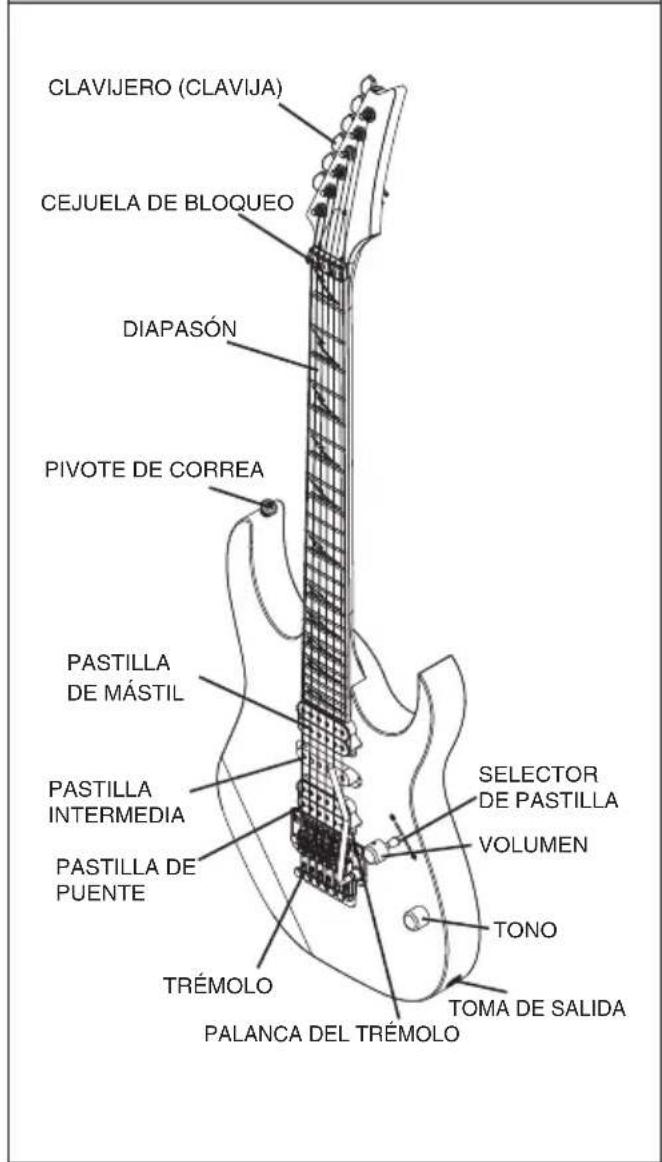

CLAVIJERO (CLAVIJA) CEJUELA DE BLOQUEO DIAPASÓN PIVOTE DE CORREA PASTILLA DE MÁSTIL PASTILLA INTERMEDIA PASTILLA DE PUENTE TRÉMOLO SELECTOR DE PASTILLA VOLUMEN TONO TOMA DE SALIDA PALANCA DEL TRÉMOLO


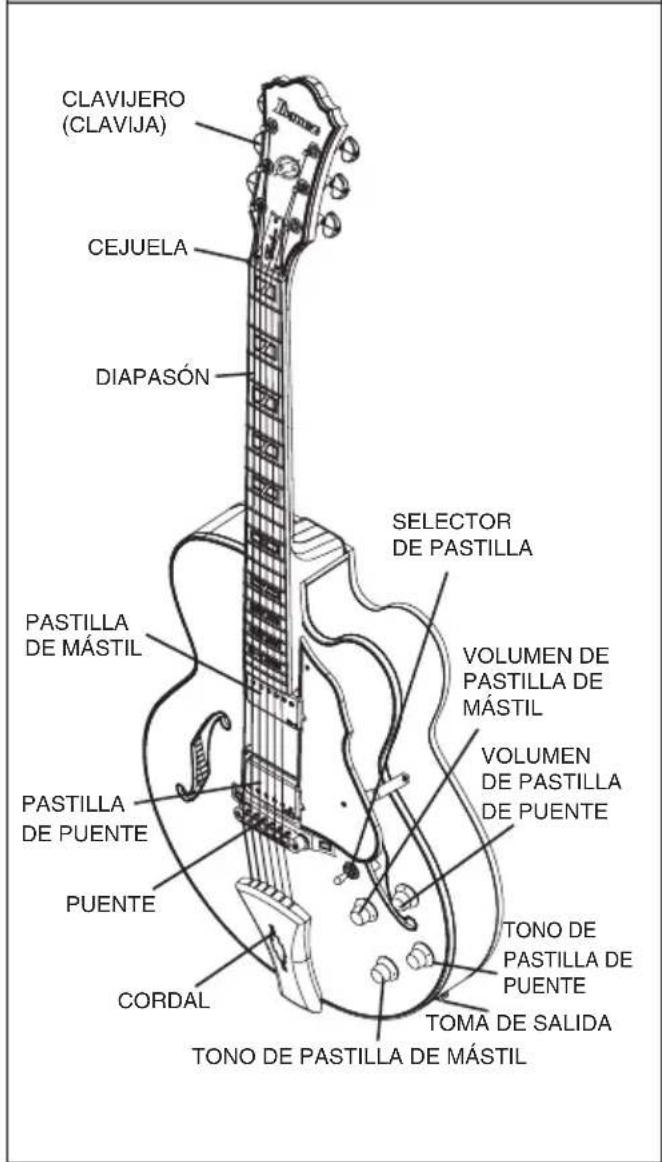

CLAVIJERO (CLAVIJA) CEJUELA DIAPASÓN SELECTOR DE PASTILLA PASTILLA DE MÁSTIL VOLUMEN DE PASTILLA DE MÁSTIL VOLUMEN DE PASTILLA DE PUENTE PASTILLA DE PUENTE TONO DE PASTILLA DE PUENTE TOMA DE SALIDA PUENTE CORDAL TONO DE PASTILLA DE MÁSTILilustración.
Para obtener más información, consulte la sección correspondiente al trémolo/puente.
Cuando se envían de fábrica, las guitarras Ibanez se ajustan mediante las siguientes afi naciones.
| 1^a 2^a 3^a 4^a 5^a 6^a 7^a | 8^a | ||||||
| 6 cuerdas E4 | B3 G3 D3 A2 E2 -- | ||||||
| 7 cuerdas E4 | B3 G3 D3 A2 E2 B1 - | ||||||
| 8 cuerdas D# | 4 A#3 F#3 C#3 G#2 D#2 D#2 F1 |
Observe que los siguientes modelos se ajustan de forma distinta.
Baritone guitar
| 1^a 2^a 3^a | 4^a 5^a 6^a 7^a 8^a | ||||||
| B F# D A E B | - | - | |||||
RGD, APEX
| 1^a | 2^a | 3^a | 4^a | 5^a | 6^a | 7^a | |
| 6 cuerdas | D4 | A3 | F3 | C3 | G2 | D2 | - |
| 7 cuerdas | D4 | A3 | F3 | C3 | G2 | D2 | A1 |
MTM100
| 1^a | 2^a | 3^a | 4^a | 5^a | 6^a | 7^a | 8^a |
| C# | G# | E | B | F# | B | - | - |
TAM10
| 1^a | 2^a | 3^a | 4^a | 5^a | 6^a | 7^a | 8^a |
| E | B | G | D | A | E | B | E |
Utilice un afinador o un diapasón para afinar el sonido de cada cuerda suelta a las frecuencias anteriormente mencionadas. Si el tono es mayor que la frecuencia mencionada, afl oje la cuerda para bajar el tono y enrolle la cuerda poco a poco para subir el tono. Esta es una forma sencilla de estabilizar la afi nación. Es posible que tenga que ajustar el mástil o la octavación si afina la guitarra a un tono distinto de los mostrados en estas tablas, o si utiliza cuerdas con un calibre distinto del normal.
Nota
pueden provocar la rotura de las piezas y daños inesperados.
CAMBIO DE CUERDAS
Las cuerdas se deterioran con el tiempo, provocando zumbidos o tonos inadecuados. Sustituya las cuerdas siempre que comiencen a oxidarse o decolorarse. Recomendamos sustituir todo el juego de cuerdas al mismo tiempo. Unas cuerdas dobladas, con torceduras o dañadas no producirán un sonido de la calidad adecuada, por lo que no deben utilizarse.

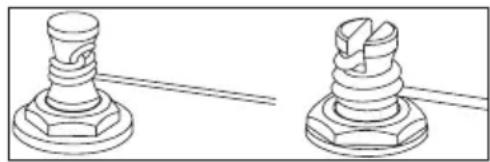

Enrolle la cuerda alrededor del clavijero dos o tres vueltas empezando desde arriba, usando unos 5 a 7 cm de longitud y teniendo cuidado de que la cuerda no cruce por encima de sí misma. Las cuerdas deben cambiarse una a una, en lugar de extraer todas las cuerdas de una vez. De esta forma, el mástil no sufrirá presión y se reducirá el riesgo de influir en el equilibrio del trémolo.
obtener más información, consulte la sección del trémolo/puente instalado en su guitarra.
La acción hace referencia a la distancia entre los trastes y la cuerda.
Para medir la acción, afi ne la guitarra con precisión; a continuación, coloque una regla junto al 14º traste y mida la distancia desde la parte superior del traste hasta la parte inferior de la cuerda.
En general, esta distancia debería ser de entre 1,5 y 1,7 mm para la primera cuerda y de entre 2,0 mm y 2,2 mm para la sexta cuerda.
En el caso de guitarras de siete cuerdas, la séptima cuerda debería quedar a una altura de entre 2,2 mm y 2,4 mm. En caso de guitarras de ocho cuerdas, la octava cuerda debería quedar a una altura de entre 2,4 mm y 2,6 mm.
En caso de cuerdas distintas de las enumeradas anteriormente, ajuste la acción de forma que la distancia aumente gradualmente desde la primera cuerda hasta la cuerda más grave.
Si la acción es demasiado alta, será más difícil tocar el instrumento. Si la acción es demasiado baja, es posible que la cuerda zumbe, no se oigan algunas notas o el sostenido resulte pobre.
Si nota que las cuerdas vibran o no se oyen algunas notas aunque la acción esté bien ajustada, es posible que tenga que ajustar la inclinación del mástil.
información, consulte la sección correspondiente al puente/trémolo.

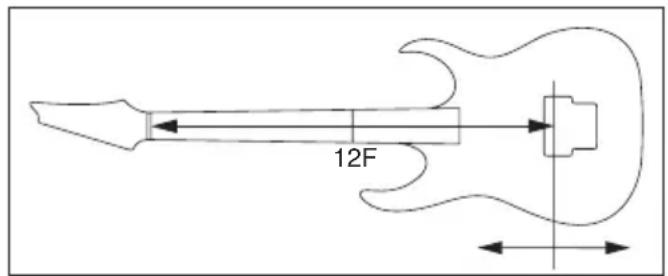

OCTAVACIÓN
Si ha cambiado el calibre de las cuerdas o utiliza su guitarra con otra afi nación, tendrá que ajustar la longitud de las cuerdas (octavación) para garantizar que en todos los trastes suene el tono apropiado.
Tras afi nar la guitarra con precisión, sujétela en posición de ejecución y compare el tono de cada cuerda presionada en el traste 12 con el armónico ejecutado en ese mismo traste.
Si el tono de la nota trasteada en el traste 12 es más grave que el armónico de ese mismo traste, mueva
la silleta del trémolo/puente hacia delante para acortar la cuerda. De modo inverso, si el tono de la nota trasteada es más agudo que el del armónico, mueva la silleta hacia atrás para alargar la cuerda.


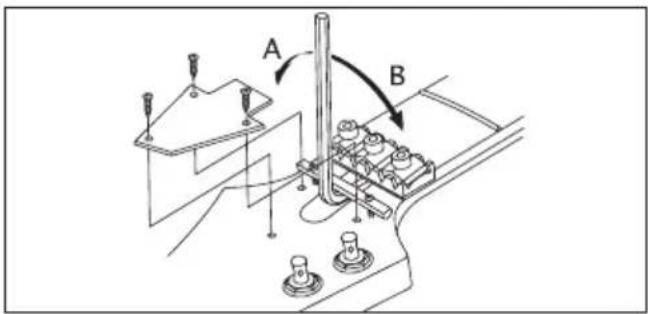

AJUSTE DEL MÁSTIL
El mástil sufre constantemente la tensión de las cuerdas, por lo que su curvatura se ve ligeramente afectada no solamente por el estado de la afi nación y el calibre de la cuerda, sino también por los cambios de temperatura y humedad. Si nota algún problema, como zumbidos en las cuerdas o notas mudas aunque la acción y la afi nación sean correctas, deberá comprobar y ajustar la curvatura del mástil.

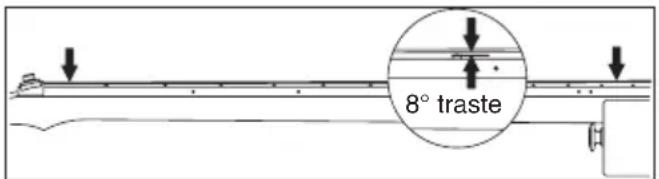

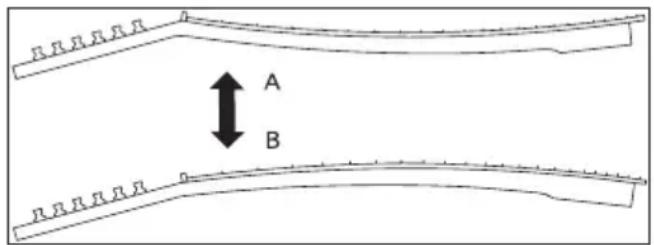

① Comprobar la curvatura del mástil
Tras afi nar la guitarra de forma precisa, sujétela en posición de ejecución. A continuación, presione la primera cuerda en el primer traste y en el traste más cercano al punto donde el mástil se une al cuerpo, y mida el espacio entre la cuerda y el octavo traste. Siga este mismo procedimiento para medir el espacio en la cuerda más grave y realice los ajustes necesarios para que los espacios no rebasen el rango de entre 0,3 y 0,5 mm.
② Si el espacio es inferior a 0,3 mm, use la llave Allen o la llave de tubo incluida con la guitarra para girar la tuerca del alma situada en el extremo del mástil en
más convexa.
de un cuarto de vuelta, comprobando la afi nación mientras tanto.
Si fuerza el ajuste puede dañar la guitarra. Si no ha sido capaz de ajustar el mástil correctamente, póngase en contacto con su distribuidor autorizado de Ibanez.
LIMPIEZA

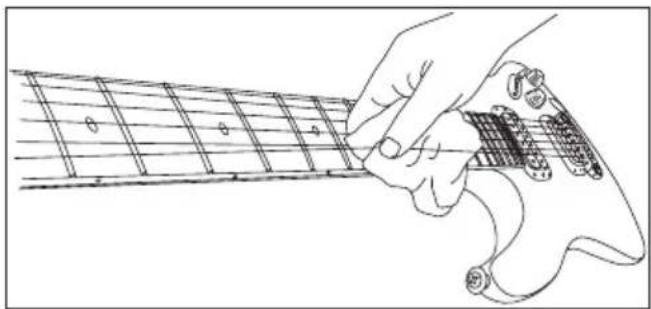

Después de tocar, elimine la transpiración y la grasilla de todas las piezas metálicas, como la parte inferior de las cuerdas, los trastes, las silletas de puente y las tuercas. Así evitará la oxidación. La suciedad o el polvo adheridos a las piezas metálicas pueden afectar negativamente a su funcionamiento.
Elimine la suciedad persistente con un paño suave humedecido en una pequeña cantidad de aceite.
Si la palanca del trémolo chirría al girar, aplique un poco de grasa en la muesca del lado más corto de la palanca del trémolo.
Para limpiar la superfi cie de acabado, no utilice compuestos de limpieza volatiles o abrasivos; utilice un pano suave con un pulimento especial para instrumentos musicales.
Para eliminar la suciedad adherida al mástil o al cuerpo con acabado en aceite, utilice una goma de borrar, un papel de lija fi no del N.º 1000 o más fi no o lana de acero del N.º 0000.
Puede evitar la sequedad puliendo una o dos veces al año mediante un aceite para acabados de muebles incoloro o grasa lubricante aplicado en lana de acero del N.º 0000 o un paño. Los diapasones sin acabado deben limpiarse cuidadosamente con un paño en el que se haya aplicado una pequeña cantidad de aceite para diapasones o un aceite de limón de gran calidad, limpiando cuidadosamente el borde de los trastes.
BATERÍA
Si su guitarra tiene un preamplifi cador incorporado o un ecualizador, este se alimentará mediante una batería. Sustituya la batería cuando detecte que el volumen ha disminuido o que el sonido está distorsionado. Algunos modelos utilizan una batería 006P (9 V) y otros modelos utilizan dos baterías AA (1,5 V).
Compruebe el tipo de baterías que utiliza su guitarra y sustitúyalas con baterías del mismo tipo.
Las baterías se encuentran en un compartimento situado en la parte posterior del cuerpo del instrumento.
En los modelos con una batería, la toma de salida también funciona como interruptor de alimentación, por lo que al insertar una clavija en la toma, la guitarra se encenderá.
Nota
un periodo prolongado de tiempo.
Puentes de guitarra

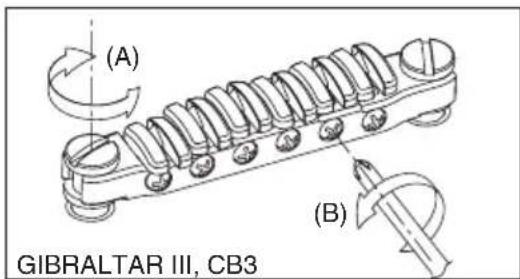

GIBRALTAR III (GUITARRA Y BAJO), CB3 Y FULL TUNE III, ART1, ART2
La altura se puede ajustar girando el tornillo de ajuste en cualquiera de los extremos (A) con un destornillador plano (A).

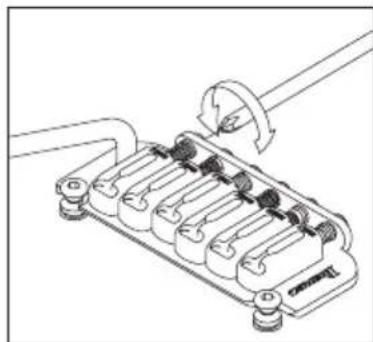

Puede ajustar la octavación desplazando la silleta hacia delante o hacia atrás; para ello, gire el tornillo de ajuste (B)situado detrás del puente. Puede utilizar un destornillador Phillips (+), un destornillador plano (-) o la llave hexagonal opcional.

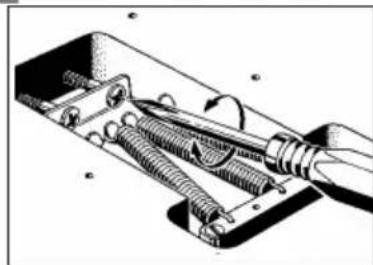

SUSTITUCIÓN DE LAS CUERDAS: CB3
Instale las cuerdas introduciéndolas desde la parte delantera del puente.
ciente para no tener que girar los tornillos con demasiada fuerza, ya que, de lo contrario, podría dañar los orifi cios de los tornillos.

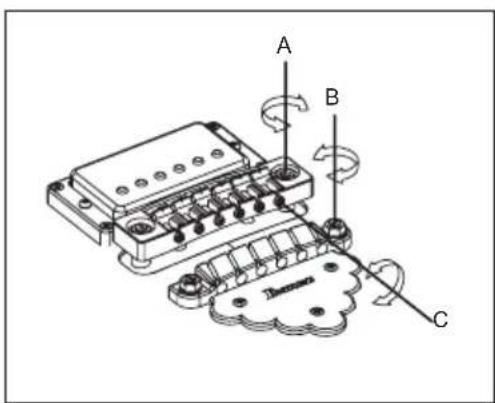

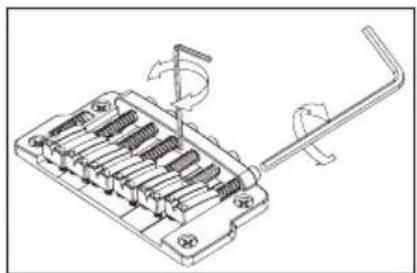

PUENTE HARDTAIL

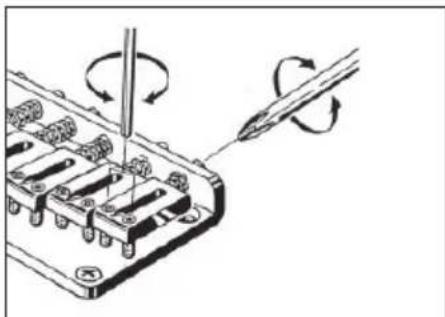

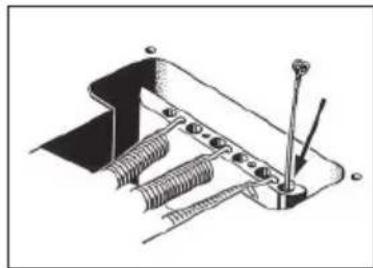

Para cambiar las cuerdas, pase las nuevas cuerdas por los ojales correspondientes situados en la parte posterior de la guitarra y llévelas por encima de la silleta.

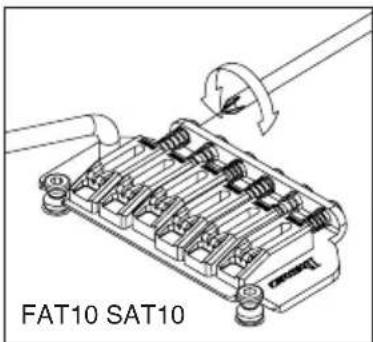

Puede ajustar la octavación girando el tornillo de octavación situado en la parte posterior del puente con un destornillador Phillips para desplazar la silleta adelante o atrás. La altura de la cuerda se regula subiendo o bajando los pequeños tornillos Allen mediante una llave en cualquiera de los lados de la silleta.
Para instalar una nueva cuerda, pásela a través de la abrazadera de tope de la cuerda desde la parte posterior del cuerpo de la guitarra.

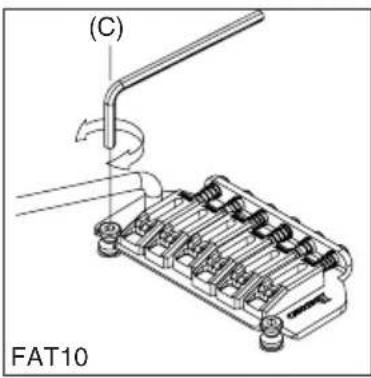

Para ajustar la altura de las cuerdas, utilice una llave hexagonal de 1,5 mm para girar y ajustar la altura de cada silleta (A).
Para ajustar la octavación, utilice una llave hexagonal de 2,5 mm para girar los tornillos de ajuste de la octavación de cada silleta en la parte posterior del puente (B).

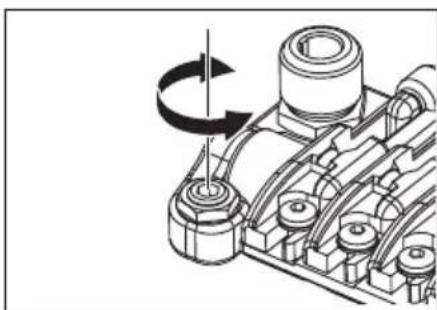

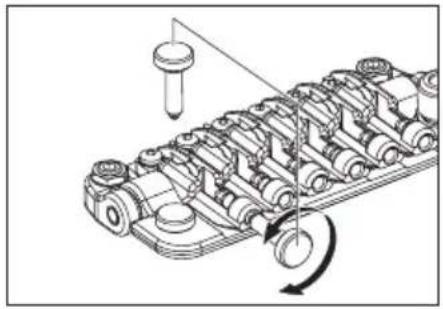

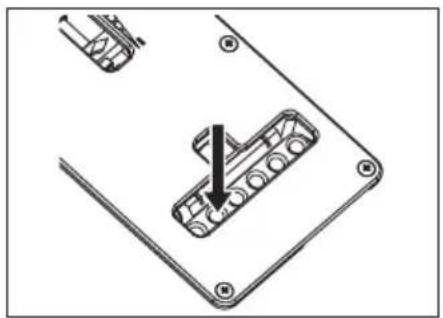

Para ajustar la altura de las cuerdas, gire los pernos situados en los extremos izquierdo y derecho del puente (A) con un destornillador plano (-). Antes de proceder al ajuste, afl oje la contratuerca con una llave de tuercas de 8 mm. Después del ajuste, vuelva a apretar la contratuerca para fi jar el puente.
Para ajustar la altura del cordal gire los tornillos de ajuste (B) en ambos lados con un destornillador plano (-). Antes de proceder al ajuste, afl oje la contratuerca. Después del ajuste, vuelva a fi jarla del mismo modo que el puente. Si la contratuerca del puente y del cordal está fl oja, puede provocar distorsión o resonancia. Al elevar el cordal se reducirá la tensión de las cuerdas; esto producirá un tacto más blando y será más fácil mover las cuerdas. Para ajustar la octavación de cada silleta, gire el tornillo de ajuste de octavación con un destornillador plano (-) (C).
Para ajustar la altura de las cuerdas, ajuste la altura del puente completo girando con los dedos los tornillos ranurados (A) situados a ambos lados del puente. (No es posible ajustar la altura de cada cuerda individualmente).
Para ajustar la octavación, afl oje las cuerdas y mueva hacia delante o hacia atrás el puente completo; a continuación, afi ne la guitarra y compruebe la octavación. Repita este ajuste hasta que la entonación sea correcta. Tenga cuidado de que el puente no se caiga.
Al sustituir las cuerdas, es recomendable reemplazarlas una a una para evitar que el puente se desplace.
Sustituya las cuerdas una a una. Fije el extremo de bola en el soporte de la barra (B), extienda la
cuerda sobre la barra y enróllela alrededor de la clavija. Para modelos con barra de retención (A), VBX60/VBX80, pase la cuerda sobre la barra y luego por debajo de la barra de retención antes de enrollarla alrededor de la clavija. Cuando sustituya las cuerdas, tire de ellas ligeramente hacia el extremo y tenga cuidado con que el extremo de bola no se salga del soporte. Compruebe que la cuerda esté colocada correctamente en la silleta durante la afi nación. Una vez completada la afi nación, sustituya la siguiente cuerda. Una vez sustituidas todas las cuerdas, vuelva a afi nar todo el instrumento.
Nota
Si retira todas las cuerdas al mismo tiempo, las secciones de la guitarra pueden verse afectadas de manera importante debido a los cambios súbitos en la tensión. Sustituya siempre las cuerdas una a una.


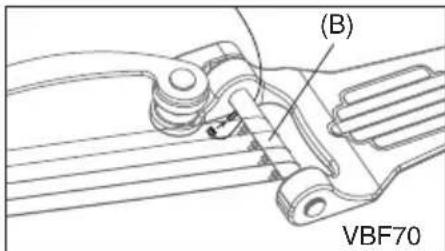

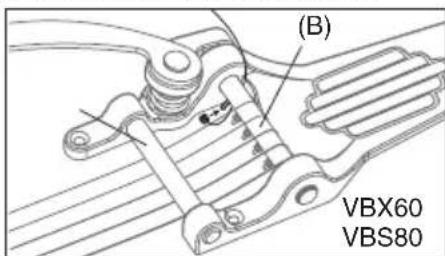

(B) VBX60 VBS80
CORDALES QUICK CHANGE

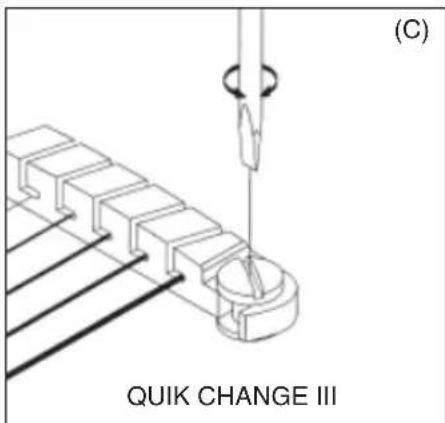

Para ajustar la altura del cordal, gire el perno de los extremos derecho e izquierdo del cordal con un destornillador de cabeza plana o con una moneda.
Para instalar una nueva cuerda, pásela por la ranura del cordal y enganche el extremo de bola en la parte posterior del cordal.


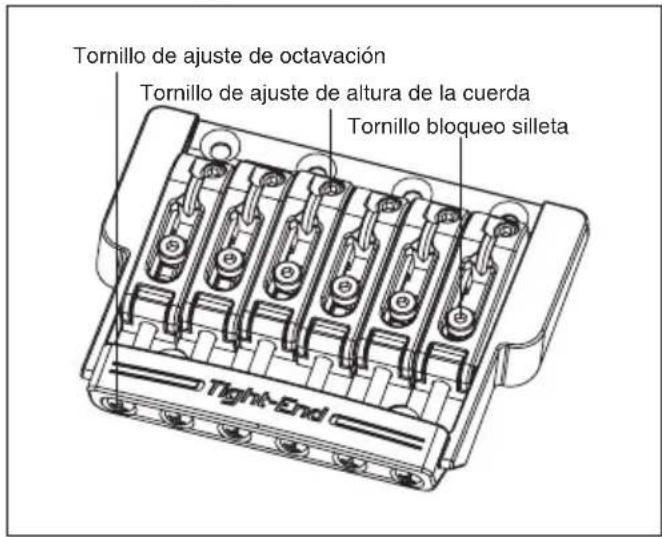

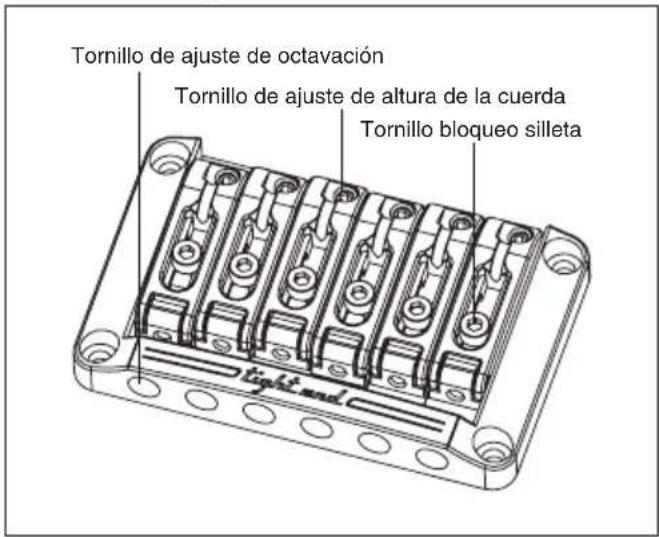

QUIK CHANGE III (C)Puentes Tight-End y Tight-End R (para modelos de 6 y 7 cuerdas)
Puente Tight-End
① Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta.
② Para ajustar la altura de la silleta, use la llave Allen (2 mm) para girar los tornillos de ajuste de la altura de la silleta.
bloqueo de la silleta.

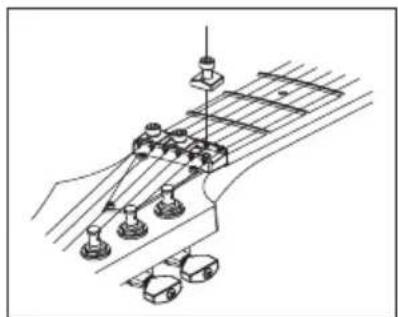

AJUSTE DE LA OCTAVACIÓN

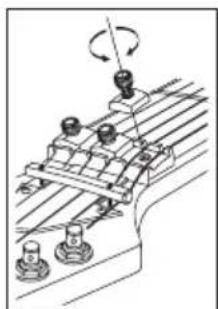

① Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta.
② Use un destornillador Phillips para ajustar la posición de la silleta girando el tornillo de octavación.
③ Use una llave Allen (2 mm) para apretar los tornillos de bloqueo de la silleta y use un destornillador Phillips para apretar ligeramente el tornillo de octavación en sentido de las agujas del reloj. (Apriételo ligeramente para no que no afecte a la posición de la silleta).
Para instalar una nueva cuerda, pásela a través de la abrazadera de tope de la cuerda desde la parte posterior del cuerpo de la guitarra.
PUENTE TIGHT-TUNE
El puente Tight-Tune consigue el nivel óptimo de estabilidad y transferencia de sonido, a la vez que suprime las vibraciones innecesarias ya que permite bloquear todas las partes móviles del puente. El puente dispone de una función de bloqueo del perno que permite fi jar el puente al cuerpo de manera más segura. Además, el cordal dispone de una función de bloqueo del extremo de bola que permite retener dicho extremo para que no se salga.

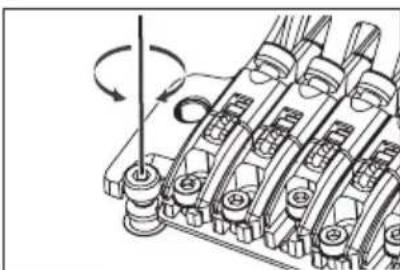

AJUSTAR LA ACCIÓN
Afl oje las tuercas de bloqueo (D) en las caras derecha e izquierda del puente, y ajuste la altura del puente girando los tornillos de bloqueo del perno (E) con una llave Allen de 3 mm. Tenga en cuenta que no resulta posible ajustar la altura de las cuerdas individuales. Una vez completado el ajuste, apriete las tuercas de bloqueo.
FUNCIÓN DE BLOQUEO DEL PERNO
Una vez ajustada la acción, gire el tornillo de bloqueo del perno (B) en sentido horario y en el interior del perno con una llave Allen de 2 mm. Siga apretando hasta que el tornillo de bloqueo del perno entre en contacto con el perno de fi jación (C) y el perno ya no pueda girar más.
Nota
Cuando ajuste la acción, primero afl oje siempre totalmente el tornillo de bloqueo del perno (B) girándolo en sentido anti horario con una llave Allen de 2 mm. En caso contrario, podría provocar daños en el instrumento.
AJUSTAR LA OCTAVACIÓN
Afl oje los tornillos de bloqueo de la silleta (G) con un destornillador Phillips, y gire el tornillo de octavación (H) con un destornillador Phillips para ajustar la posición de la silleta. Afi ne la guitarra y compruebe la octavación. Repita estos ajustes hasta alcanzar la octavación requerida, y luego apriete los tornillos de bloqueo de la silleta.
Nota
Si el tornillo de octavación está fl ojo (H) puede producirse resonancia. En este caso, apriete ligeramente el tornillo de octavación, teniendo cuidado con que la silleta no se mueva.

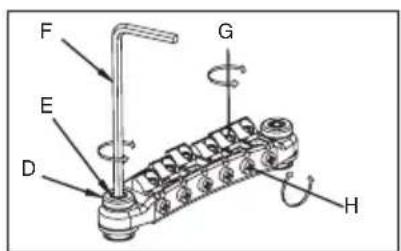

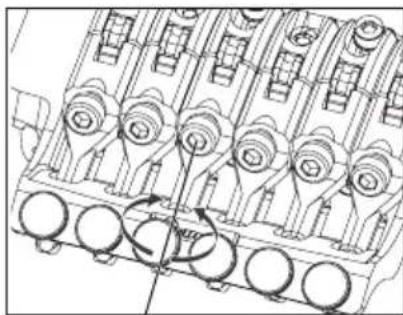

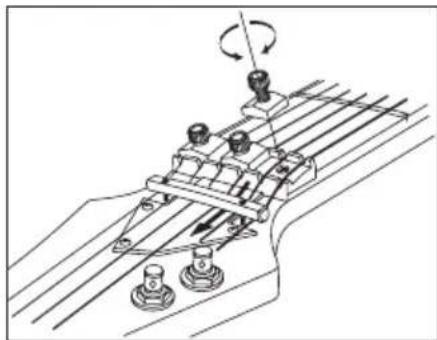

SUSTITUCIÓN DE LAS CUERDAS
Inserte el extremo de bola de la cuerda en la ranura del cordal, en la dirección mostrada por la fl echa (J). La función de bloqueo del extremo de bola retiene dicho extremo. Para retirar la cuerda, tire de ella en la dirección indicada en la fi gura (K).


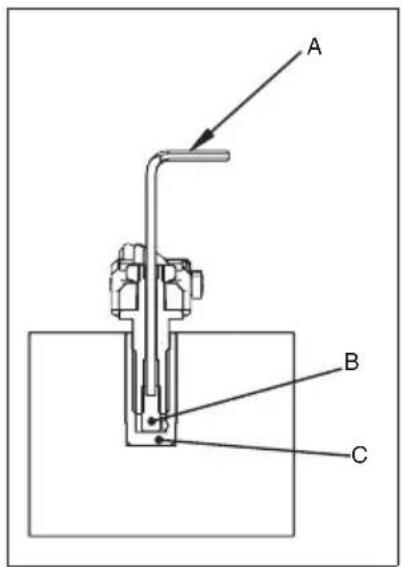

A B C

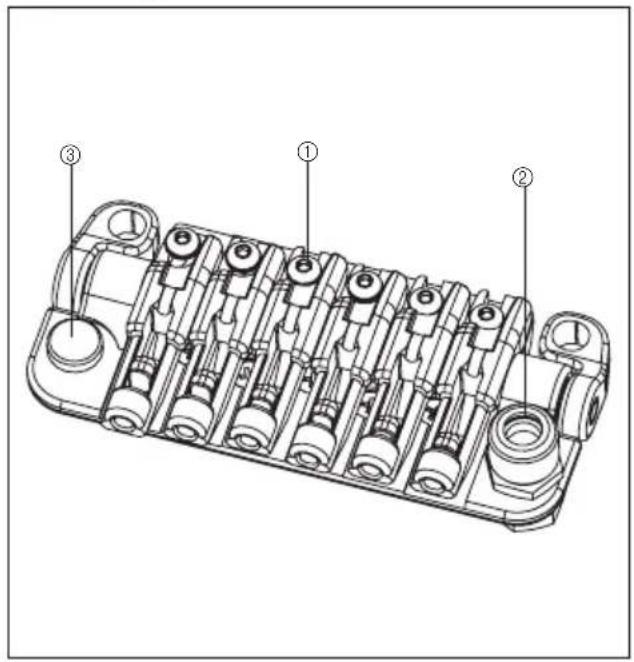

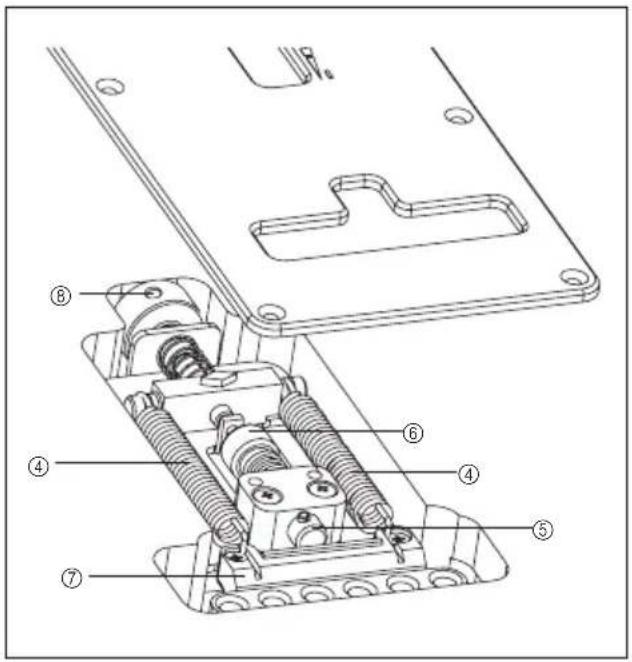

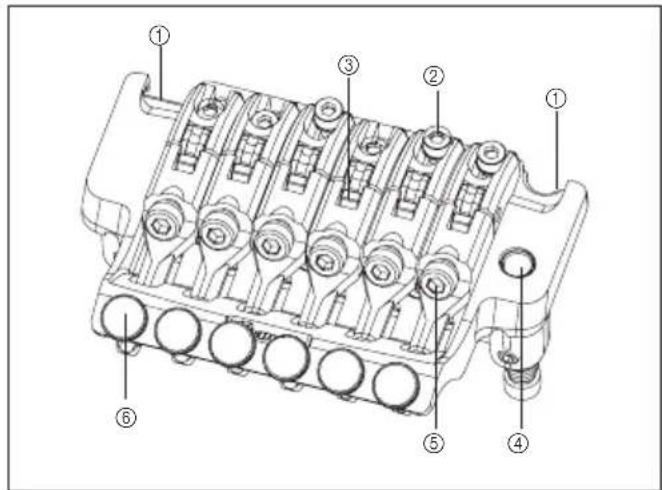

① Tornillo principal
② Tornillo bloqueo silleta
③ Bloque de soporte de la cuerda
④ Tornillo de tope de cuerda
⑤ Tornillo posterior
⑥ Tornillo microafi nación
AJUSTE DE LA ACCIÓN

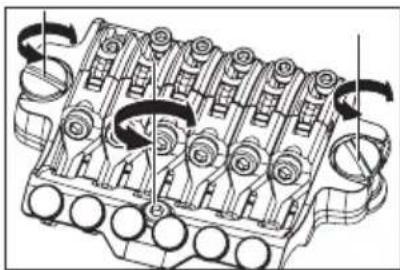

① Para ajustar la altura de la cuerda, utilice un destornillador plano para girar los pernos principales a la derecha y a la izquierda del puente para ajustar la altura de la unidad de trémolo. (No es posible ajustar la altura de cada cuerda individualmente).
② Use una llave Allen (3 mm) para girar los tornillos posteriores, ajustándolos de forma que el puente quede más o menos paralelo con la superfi cie del cuerpo de la guitarra.
ajustados los pernos posteriores.
Para evitar que los orificios sufran daños, afloje las cuerdas lo suficiente antes de ajustar los pernos principales, de forma que no tenga que ejercer una fuerza excesiva para girar los pernos.
AJUSTE DE LA OCTAVACIÓN
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y afl oje las cuerdas lo sufi ciente.
② Use una llave Allen (2 mm) para soltar el tornillo de bloqueo de la silleta y ajuste la posición de la silleta.
de la silleta y afi ne la guitarra correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo.

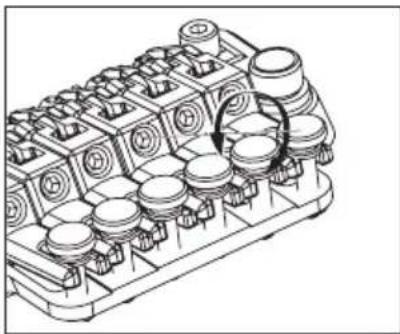

SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los pernos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda del puer- te y, a continuación, saque la cuerda de la silleta y retírela.
③ Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
Antes de comenzar a afi nar, asegúrese de que los tornillos de tope de cuerda están apretados• firmlyemente.

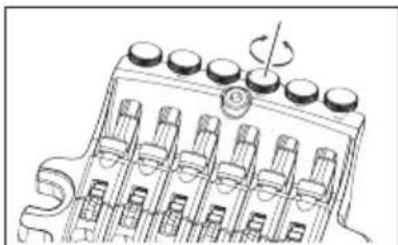

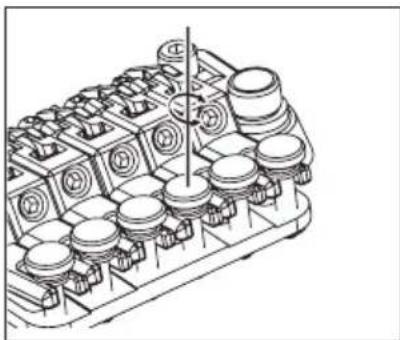

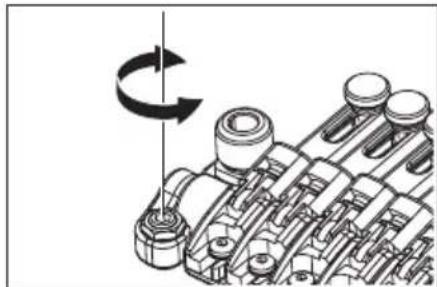

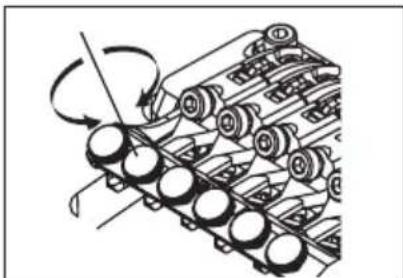

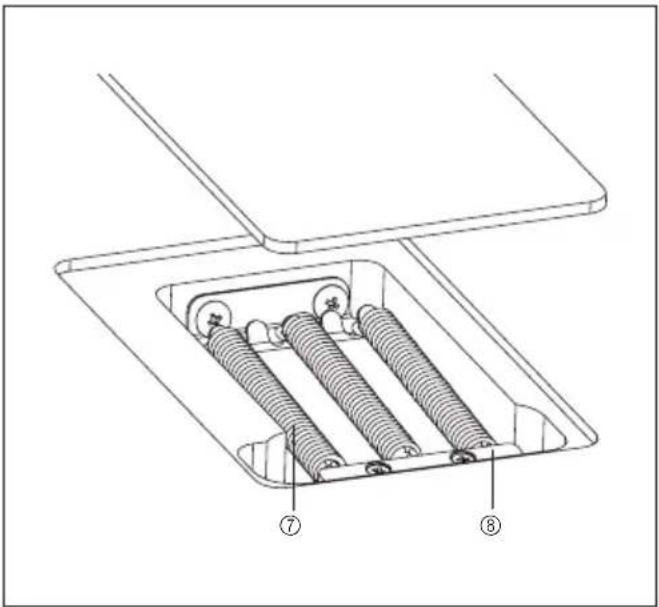

AFINACIÓN DE PRECISIÓN
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda.
El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.

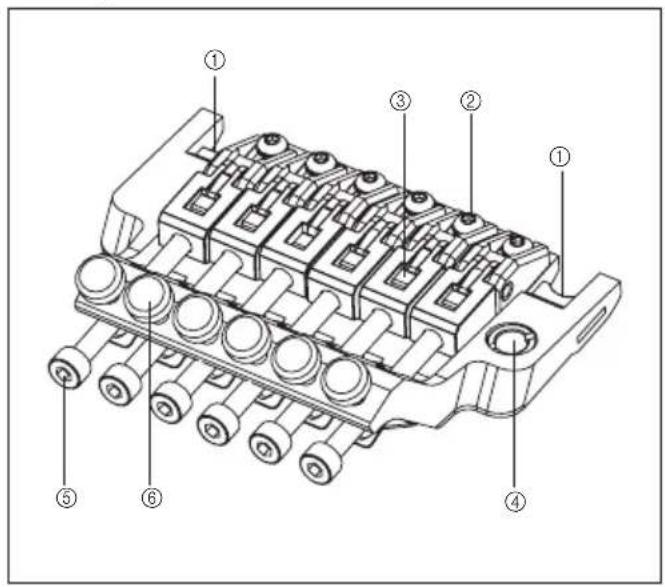

PUENTE DE TRÉMOLO EDGE
Edge
① Filo anclaje puente
② Tornillo bloqueo silleta
③ Bloque de soporte de la cuerda
④ Alojamiento de la palanca
⑤ Tornillo de tope de cuerda
⑥ Tornillo microafi nación
⑦ Muelle del trémolo
⑧ Bloqueo de los muelles

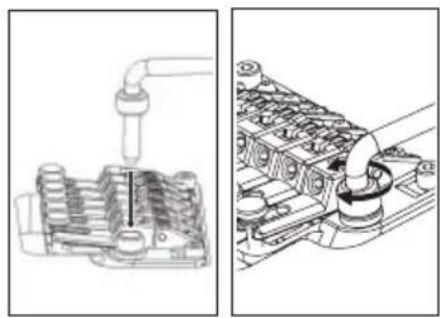

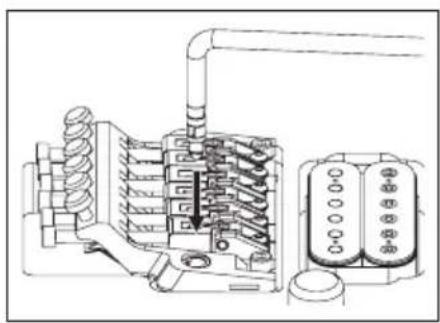

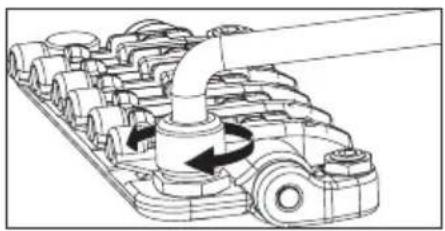

COLOCACIÓN DE LA PALANCA DEL TRÉMOLO

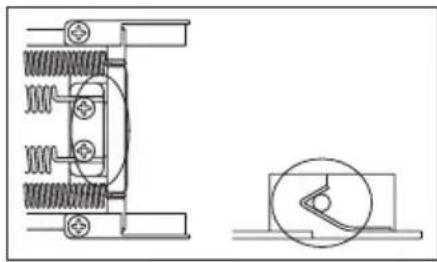

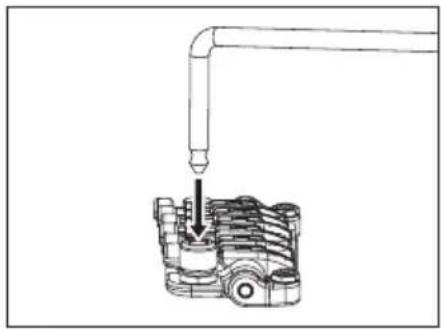

① La palanca del trémolo presenta un diseño de acoplamiento a presión. Sujete la palanca del trémolo por el ángulo y empújela fi rmemente por el receptáculo del plato base.
② La dureza de la palanca del trémolo puede ajustarse añadiendo o quitando arandelas Tefl ón. Cuantas más arandelas se utilicen, la sujeción será más fi rme y si quita todas las arandelas, la palanca quedará libre. Las arandelas Tefl ón pueden añadirse o quitarse en diagonal a través de la ranura.
Nota
arandelas Tefl ón, reemplace las arandelas Tefl ón antiguas por unas nuevas.

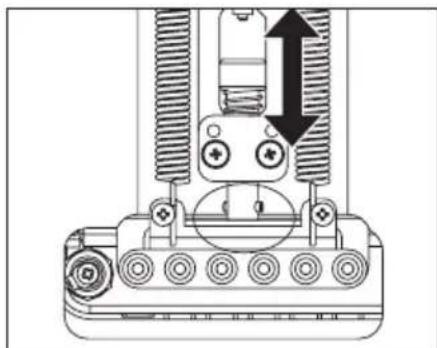

ADAPTACIÓN DEL ÁNGULO DE AJUSTE DEL TRÉMOLO
El ángulo de ajuste del trémolo se adapta equilibrando la tensión entre las cuerdas y los muelles del trémolo instalados en la parte posterior del cuerpo de la guitarra. Para conseguir un rendimiento óptimo, ajuste este ángulo de forma que el trémolo quede más o menos horizontal respecto a la superfi cie del cuerpo de la guitarra.
① Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
② Si el trémolo está inclinado hacia delante, inserte un destornillador Philips a través de la ranura en la tapa del muelle del trémolo en la parte posterior del cuerpo y apriete el tornillo para aumentar la tensión en los muelles.
③ Si el trémolo está inclinado hacia atrás, suelte el tornillo para reducir la tensión de los muelles del trémolo.
muelles cambiará cada vez que ajuste la tensión de los muelles del trémolo. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.

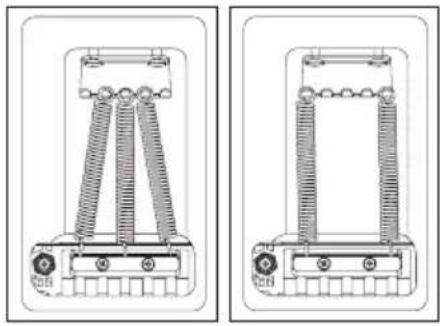

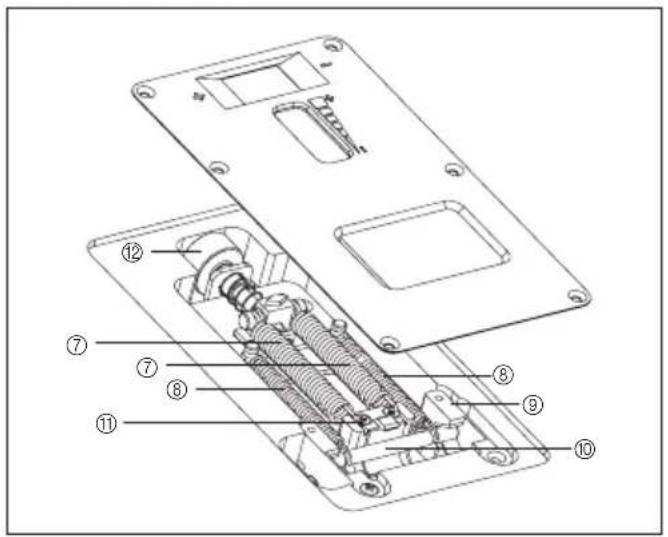

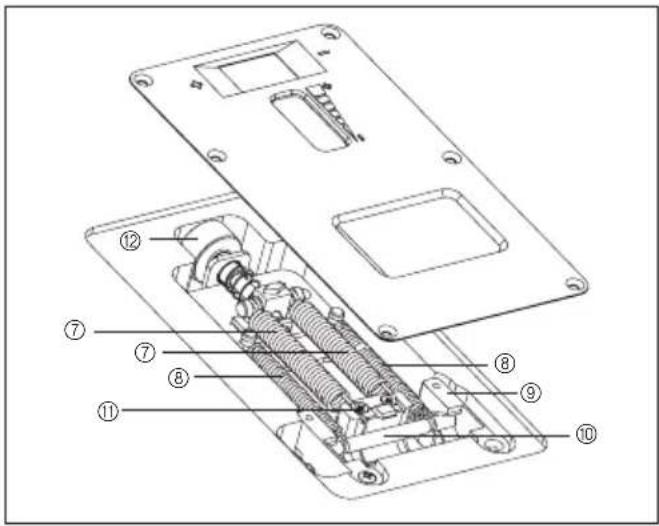

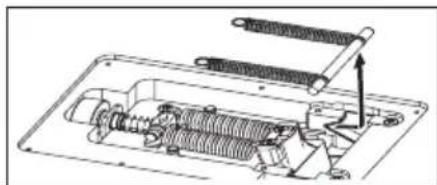

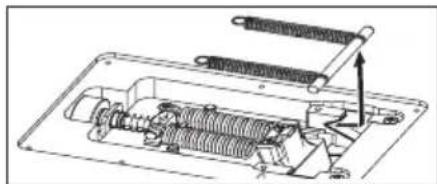

MUELLES DEL TRÉMOLO
Cuando la guitarra es suministrada de fábrica, está equipada con tres muelles de trémolo instalados en paralelo. Si el equilibrio de la tensión entre las cuerdas y los muelles del trémolo ha cambiado signifi cativamente, como sucede cuando se cambia el calibre de las cuerdas o se usa una afi nación más grave, es posible que tenga que cambiar el número de muelles del trémolo o la forma en que están instalados.
① Utilice un destornillador Philips para retirar el bloqueo de los muelles.
② Si desea aumentar la tensión, coloque en diagonal los dos muelles exteriores del trémolo.
③ Si desea reducir la tensión, retire el muelle central del trémolo.
Si desea instalar cuatro o más muelles de trémolo, fijelos en los orifi cios utilizados originalmente para sujetar el bloqueo de los muelles. (Ya no será posible mantener el bloqueo de los muelles).
Afl oje las cuerdas lo sufi ciente antes de instalar o extraer muelles de trémolo. Tenga en cuenta que si retira todos los muelles, la unidad del trémolo se soltará de la guitarra.
Para volver a instalar el trémolo, inserte de forma segura el borde afi lado del trémolo en la ranura de • los pernos y vuelva a colocar los muelles del trémolo.

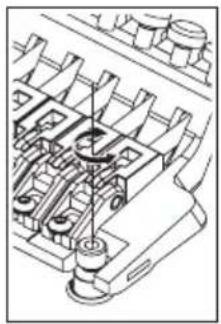

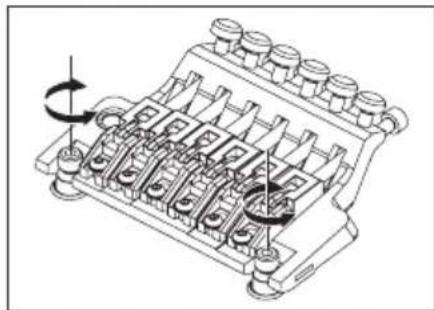

BLOQUEO DEL PERNÓ
El puente de trémolo Edge/Lo-Pro Edge utiliza un mecanismo de bloqueo del perno.
① Inserte una llave Allen (1,5 mm) por el orifi cio situado en la parte superior del perno.
② Gire el tornillo de bloqueo del perno en sentido de las agujas del reloj, apretándolo hasta que haga contacto con la tuerca de anclaje y ya no pueda girar más.
Para ajustar la altura de toda la unidad del trémolo, use una llave Allen (4mm) para girar los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible realizar ajustes para cada cuerda por separado).
Asegúrese de que el bloqueo del perno está suelto antes de ajustar la acción.

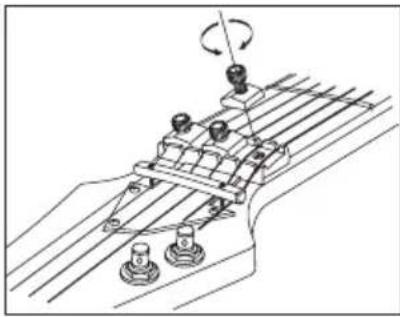

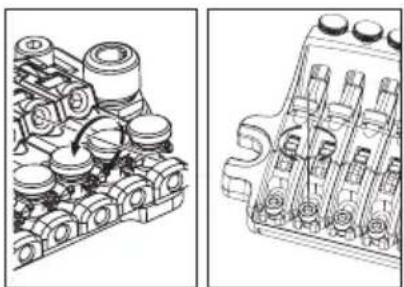

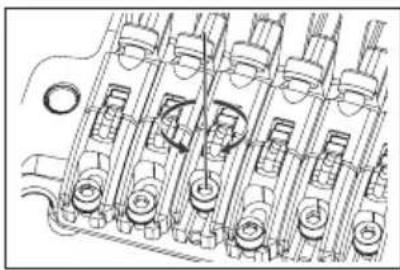

AJUSTE DE LA OCTAVACIÓN
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y afl oje las cuerdas lo sufi ciente.
② Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta y ajuste la posición de la silleta.
bloqueo de la silleta y afi ne la guitarra correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo.

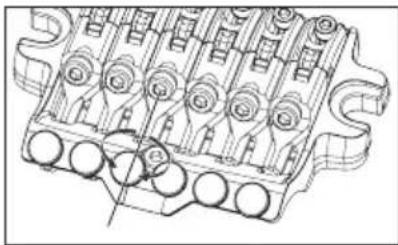

SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los pernos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda de la unidad del trémolo y, a continuación, saque la cuerda de la silleta y retírela.
③ Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
trémolo cambiará signifi cativamente, por lo que recomendamos cambiar las cuerdas una por una. Si quita todas las cuerdas al mismo tiempo, la afi nación será más fácil si inserta un pedazo de tela bajo el trémolo para asegurarlo, de forma que el ángulo de ajuste no cambie demasiado.
Antes de comenzar a afi nar, asegúrese de que los tornillos de tope de cuerda están apretados • fi rmemente.
AFINACIÓN DE PRECISION
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda. El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.
① Filo Anclaje Puente
② Tornillo bloqueo silleta
③ Bloque de soporte de la cuerda
④ Alojamiento de la palanca
Parte trasera
⑤ Tornillo de tope de cuerda
⑥ Tornillo microafi nación
⑦ Muelle del trémolo
⑧ Bloqueo de los muelles
COLOCACIÓN DE LA PALANCA DEL TRÉMOLO
① La palanca del trémolo presenta un diseño de acoplamiento a presión. Sujete la palanca del trémolo por el ángulo y empújela fi rmemente por el receptáculo del plato base.
guitarra EGEN8 es de tipo atornillado. Tras insertar la palanca del trémolo en el receptáculo, gírela para fi jarla.
② Para ajustar la dureza de la palanca del trémolo, use una llave Allen (2 mm) para ajustar el tornillo de ajuste de la torsión mediante el orifi cio de ajuste situado en el lateral del bloque del trémolo.
Si aprieta el tornillo de ajuste de la torsión en sentido de las agujas del reloj, la palanca del trémolo será más dura y, si suelta el tornillo, la palanca será más suave.
③ Para ajustar la altura de la palanca del trémolo, retire la tapa del muelle del trémolo en la parte posterior de la guitarra y utilice una llave Allen (3 mm) para girar los tornillos de ajuste de la altura situados en la parte inferior del bloque del trémolo. Si aprieta los tornillos en sentido de las agujas del reloj, la altura aumentará.
Además del tornillo descrito anteriormente, la palanca del trémolo presenta un tornillo de ajuste de la torsión en la parte inferior del bloque del trémolo.
El tornillo de ajuste de la torsión situado en la parte inferior del bloque del trémolo ya está ajustado de fábrica; si fuera necesario ajustarlo, retire la unidad del trémolo de la guitarra y, a continuación, ajuste el tornillo.
Antes de instalar la palanca del trémolo, asegúrese de que el tornillo de ajuste de la torsión no se ha • soltado ni caído.
ADAPTACIÓN DEL ÁNGULO DE AJUSTE DEL TRÉMOLO
El ángulo de ajuste del trémolo se adapta equilibrando la tensión entre las cuerdas y los muelles del trémolo instalados en la parte posterior del cuerpo de la guitarra. Para conseguir un rendimiento óptimo, ajuste este ángulo de forma que el trémolo quede más o menos horizontal respecto a la superfi cie del cuerpo de la guitarra.
① Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
② Si el trémolo está inclinado hacia delante, inserte un destornillador Philips a través de la ranura en la tapa del muelle del trémolo en la parte posterior del cuerpo y apriete el tornillo para aumentar la tensión en los muelles.
③ Si el trémolo está inclinado hacia atrás, suelte el tornillo para reducir la tensión de los muelles del trémolo.
muelles cambiará cada vez que ajuste la tensión de los muelles del trémolo. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
MUELLES DEL TRÉMOLO
Cuando la guitarra es suministrada de fábrica, está equipada con tres muelles de trémolo instalados en paralelo. Si el equilibrio de la tensión entre las cuerdas y los muelles del trémolo ha cambiado signifi cativamente, como sucede cuando se cambia el calibre de las cuerdas o se usa una afi nación más grave, es posible que tenga que cambiar el número de muelles del trémolo o la forma en que están instalados.
① Utilice un destornillador Philips para retirar el bloqueo de los muelles.
② Si desea aumentar la tensión, coloque en diagonal los dos muelles exteriores del trémolo.
③ Si desea reducir la tensión, retire el muelle central del trémolo.
Si desea instalar cuatro o más muelles de trémolo, fijelos en los orifi cios utilizados originalmente para sujetar el bloqueo de los muelles. (Ya no será posible mantener el bloqueo de los muelles).
Afl oje las cuerdas lo sufi ciente antes de instalar o extraer muelles de trémolo. Tenga en cuenta que si • retira todos los muelles, la unidad del trémolo se soltará de la guitarra.
Para volver a instalar el trémolo, inserte de forma segura el borde afi lado del trémolo en la ranura de los • pernos y vuelva a colocar los muelles del trémolo.
AJUSTE DE LA ACCIÓN
Para ajustar la altura de toda la unidad del trémolo, use una llave Allen (3 mm) para girar los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible realizar ajustes para cada cuerda por separado).
AJUSTE DE LA OCTAVACIÓN
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y afl oje las cuerdas lo sufi ciente.
② Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta y ajuste la posición de la silleta.
correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo.
SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los pernos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda de la unidad del trémolo y, a continuación, saque la cuerda de la silleta y retírela.
③ Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
que recomendamos cambiar las cuerdas una por una. Si quita todas las cuerdas al mismo tiempo, la afi nación será más fácil si inserta un pedazo de tela bajo el trémolo para asegurarlo, de forma que el ángulo de ajuste no cambie demasiado.
Nota
- Antes de comenzar a afinar, asegúrese de que los tornillos de tope de cuerda están apretados firmemente.
AFINACIÓN DE PRECISION
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda.
El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.
① Filo Anclaje Puente
② Tornillo bloqueo silleta
③ Bloque de soporte de la cuerda
④ Alojamiento de la palanca
⑤ Tornillo de tope de cuerda
⑥ Tornillo microafi nación
⑦ Muelle principal
⑧ Muelle secundario
⑨ Tope
⑩ Varilla de tope
⑪ Bloque del trémolo
⑫ Manilla de ajuste del muelle
⑬ Muelle del trémolo
⑭ Bloqueo de los muelles
Parte trasera 1
COLOCACIÓN DE LA PALANCA DEL TRÉMOLO
① La palanca del trémolo presenta un diseño de acoplamiento a presión con un tapón de ajuste de la torsión. Inserte la palanca del trémolo en el receptáculo del plato base.
② Apriete el tapón de ajuste de la torsión para fi jar la palanca del trémolo. La palanca del trémolo se irá endureciendo a medida que apriete el tapón de ajuste de la torsión.
El ángulo de ajuste del trémolo se adapta equilibrando la tensión entre las cuerdas y los muelles del trémolo instalados en la parte posterior del cuerpo de la guitarra.
Para conseguir un rendimiento óptimo, ajuste la palanca del trémolo de forma que quede más o menos paralela respecto a la superficie del cuerpo de la guitarra.
① Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
② Si el trémolo está inclinado hacia delante, inserte un destornillador Philips a través de la ranura en la tapa del muelle del trémolo en la parte posterior del cuerpo y apriete los tornillos para aumentar la tensión en los muelles.
③ Si el trémolo está inclinado hacia atrás, suelte los tornillos para reducir la tensión de los muelles del trémolo.
cada vez que se ajusta la tensión de los muelles del trémolo, el ajuste del ángulo del trémolo afectará a la afi nación. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
El ángulo del trémolo se ajusta según el equilibrio entre la tensión de las cuerdas y el sistema Zero Point instalado en la cara posterior del cuerpo de la guitarra. El puente de trémolo Edge-Zero 2 está diseñado de forma que, cuando el sistema Zero Point está correctamente ajustado, el trémolo quedará más o menos paralelo con la superficie del cuerpo de la guitarra, ofreciendo un rendimiento óptimo.
Si el sistema Zero Point está ajustado correctamente, la varilla de tope estará en contacto fi rme con el bloque del trémolo y tocando el tope.
① Con la guitarra bien afi nada, compruebe el sistema Zero Point.
② Si la varilla de tope no está tocando el tope (es decir, si el bloque del trémolo empuja hacia arriba la varilla de tope), gire la manilla de ajuste para apretar el muelle principal.
③ Si el bloque del trémolo no está en contacto fi rme con la varilla de tope (es decir, si el trémolo está inclinado hacia atrás), gire la manilla de ajuste
MUELLE DEL TRÉMOLO / SISTEMA ZERO POINT
Cuando la guitarra es suministrada de fábrica, está equipada con tres muelles de trémolo instalados en paralelo.
Si el equilibrio de la tensión entre las cuerdas y los muelles del trémolo ha cambiado signifi cativamente, como sucede cuando se cambia el calibre de las cuerdas o se usa una afi nación más grave, es posible que tenga que cambiar el número de muelles del trémolo o la forma en que están instalados.
① Utilice un destornillador Philips para retirar el bloqueo de los muelles.
② Si desea aumentar la tensión, coloque en diagonal los dos muelles exteriores del trémolo.
③ Si desea reducir la tensión, retire el muelle central del trémolo.
Si desea instalar cuatro o más muelles de trémolo, fijelos en los orifi cios utilizados originalmente para sujetar el bloqueo de los muelles. (Ya no será posible mantener el bloqueo de los muelles).
Afl oje las cuerdas lo sufi ciente antes de instalar o extraer muelles de trémolo.
Tenga en cuenta que si retira todos los muelles, la unidad del trémolo se soltará de la guitarra.
Para volver a instalar el trémolo, inserte de forma segura el borde afi lado del trémolo en la ranura de los • pernos y vuelva a colocar los muelles del trémolo.
Al desactivar el sistema Zero Point puede usar la unidad como un puente de trémolo fl otante convencional.
Cuando el sistema Zero Point está desactivado, el ángulo en que se fi ja el trémolo se ajustará equilibrando la tensión de las cuerdas y la tensión de los muelles principales fi jados al bloque del trémolo.
Para conseguir un rendimiento óptimo, ajuste el trémolo de forma que quede más o menos paralelo con la superficie del cuerpo de la guitarra.
① Manteniendo la palanca hacia arriba (es decir, con el bloque del trémolo alejado de la varilla de tope), retire la varilla de tope y el muelle secundario.
② Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
③ Si el trémolo está inclinado hacia delante, gire la manilla de ajuste del
④ Si el trémolo está inclinado hacia atrás, gire la manilla de ajuste del mue-
nación se verá afectada, ya que el equilibrio entre la tensión de las cuerdas y los muelles cambiará cada vez que ajuste la tensión de los muelles del trémolo. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
BLOQUEO DEL PERNO
El puente de trémolo Edge-Zero2 utiliza un mecanismo de bloqueo del perno.
① Inserte una llave Allen (2 mm) por el orificio situado en la parte superior del perno.
② Gire el tornillo de bloqueo del perno en sentido de las agujas del reloj, apretándolo hasta que haga contacto con la tuerca de anclaje y ya no pueda girar más.
AJUSTE DE LA ACCIÓN
Para ajustar la altura de toda la unidad del trémolo, use una llave Allen (3 mm) para girar los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible realizar ajustes para cada cuerda por separado).
Antes de comenzar a afi nar, asegúrese de que los tornillos de tope de cuerda están apretados firmemente.
AJUSTE DE LA OCTAVACIÓN
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y afl oje las cuerdas lo sufi ciente.
② Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta y ajuste la posición de la silleta.
correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo.
SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los pernos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda de la unidad del trémolo y, a continuación, saque la cuerda de la silleta y retírela.
③Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
al mismo tiempo, el ángulo de ajuste del trémolo cambiará signifi cativamente, por lo que recomendamos cambiar las cuerdas una por una. Si quita todas las cuerdas al mismo tiempo, la afi nación será más fácil si inserta un pedazo de tela bajo el trémolo para asegurarlo, de forma que el ángulo de ajuste no cambie demasiado.
Antes de comenzar a afi nar, asegúrese de que los tornillos de tope de cuerda están apretados• fi rmemente.
AFI NACIÓN DE PRECISION
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda.
El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.
① Tornillo bloqueo silleta
② Bloque de soporte de la cuerda
③ Alojamiento de la palanca
④ Tornillo de tope de cuerda
⑤ Tornillo microafi nación
⑥ Tornillo de ajuste de octavación
Parte trasera
COLOCACIÓN DE LA PALANCA DEL TRÉMOLO
① La palanca del trémolo presenta un diseño de acoplamiento a presión con un tapón de ajuste de la torsión. Inserte la palanca del trémolo en el receptáculo del plato base.
② Apriete el tapón de ajuste de la torsión para fi jar la palanca del trémolo. La palanca del trémolo se irá endureciendo a medida que apriete el tapón de ajuste de la torsión.
El ángulo de ajuste del trémolo se adapta equilibrando la tensión entre las cuerdas y el sistema Zero Point instalado en la parte posterior del cuerpo de la guitarra. El puente de trémolo ZR está diseñado de forma que, si el sistema Zero Point se ajusta correctamente, el trémolo quedará más o menos paralelo a la superfi cie del cuerpo de la guitarra, ofreciendo una ejecución óptima. Si el sistema Zero Point está ajustado correctamente, la varilla de tope estará en contacto fi rme con el bloque del trémolo y tocando el tope.
①Con la guitarra bien afi nada, compruebe el sistema Zero Point.
② Si la varilla de tope no está tocando el tope (es decir, si el bloque del trémolo empuja hacia arriba la varilla de tope), gire la manilla de ajuste para apretar el muelle principal.
③ Si el bloque del trémolo no está en contacto fi rme con la varilla de tope (es decir, si el trémolo está inclinado hacia atrás), gire la manilla de ajuste
DESACTIVACIÓN DEL SISTEMA ZERO POINT (USO DE LA UNIDAD COMO UN TRÉMOLO FL
OTANTE CONVENCIONAL)
Al desactivar el sistema Zero Point también puede usar la unidad como un puente de trémolo fl otante convencional. Cuando el sistema Zero Point está desactivado, el ángulo en que se fi ja el trémolo se ajustará equilibrando la tensión de las cuerdas y la tensión de los muelles principales fi jados al bloque del trémolo. Para conseguir un rendimiento óptimo, ajuste el trémolo de forma que quede más o menos paralelo con la superficie del cuerpo de la guitarra.
① Manteniendo la palanca hacia arriba (es decir, con el bloque del trémolo alejado de la varilla de tope), retire la varilla de tope y el muelle secundario.
② Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
③ Si el trémolo está inclinado hacia delante, gire la manilla de ajuste del
④ Si el trémolo está inclinado hacia atrás, gire la manilla de ajuste del mue-
el equilibrio entre la tensión de las cuerdas y los muelles cambiará cada vez que ajuste la tensión de los muelles del trémolo. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
AJUSTE DE LA ACCIÓN
Para ajustar la altura de toda la unidad del trémolo, use una llave Allen (3 mm) para girar los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible realizar ajustes para cada cuerda por separado).
AJUSTE DE LA OCTAVACIÓN
① Extraiga los tornillos de octavación guardados en la unidad del trémolo y apriételos en los orifi cios de ajuste en la parte posterior de la silleta hasta que el extremo de cada tornillo toque la pared de la unidad del trémolo.
② Use una llave Allen (2 mm) para soltar el tornillo de bloqueo de la silleta y gire el tornillo de ajuste de octavación para adaptar la posición de la silleta.
bloqueo de la silleta y afi ne la guitarra correctamente. Antes de comenzar a afi nar, use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo, y guarde los tornillos de octavación dentro de la unidad del trémolo.
SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los pernos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda de la unidad del trémolo y, a continuación, saque la cuerda de la silleta y retírela.
③ Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
Nota
Antes de comenzar a afi nar, asegúrese de que los tornillos de • tope de cuerda están apretados firmemente.
AFI NACIÓN DE PRECISIÓN
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda.
El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.
① Filo Anclaje Puente
② Tornillo bloqueo silleta
③ Bloque de soporte de la cuerda
④ Alojamiento de la palanca
Parte trasera
⑤ Tornillo de tope de cuerda
⑥ Tornillo microafi nación
⑦ Muelle del trémolo
⑧ Bloqueo de los muelles
COLOCACIÓN DE LA PALANCA DEL TRÉMOLO
① La palanca del trémolo presenta un diseño de acoplamiento a presión en una sola pieza con un tapón de ajuste de la torsión. Inserte la palanca del trémolo en el receptáculo del plato base.
② Apriete el tapón de ajuste de la torsión para fi jar la palanca del trémolo.
La palanca del trémolo se irá endureciendo a medida que apriete el tapón de ajuste de la torsión.
ADAPTACIÓN DEL ÁNGULO DE AJUSTE DEL TRÉMOLO
El ángulo de ajuste del trémolo se adapta equilibrando la tensión entre las cuerdas y los muelles del trémolo instalados en la parte posterior del cuerpo de la guitarra.
Para conseguir un rendimiento óptimo, ajuste este ángulo de forma que el trémolo quede más o menos horizontal con respecto a la superfi cie del cuerpo de la guitarra.
① Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
② Si el trémolo está inclinado hacia delante, inserte un destornillador Philips a través de la ranura en la tapa del muelle del trémolo en la parte posterior del cuerpo y apriete el tornillo para aumentar la tensión en los muelles del trémolo.
③ Si el trémolo está inclinado hacia atrás, suelte el tornillo para reducir la tensión de los muelles del trémolo.
muelles cambiará cada vez que ajuste la tensión de los muelles del trémolo. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
MUELLES DEL TRÉMOLO
Cuando la guitarra es suministrada de fábrica, está equipada con tres muelles de trémolo instalados en paralelo. Si el equilibrio de la tensión entre las cuerdas y los muelles del trémolo ha cambiado signifi cativamente, como sucede cuando se cambia el calibre de las cuerdas o se usa una afi nación más grave, es posible que tenga que cambiar el número de muelles del trémolo o la forma en que están instalados.
① Si desea aumentar la tensión, coloque en diagonal los dos muelles exteriores del trémolo.
② Si desea reducir la tensión, retire el muelle central del trémolo.
Nota
Afl oje las cuerdas lo sufi ciente antes de instalar o extraer muelles de trémolo. Tenga en cuenta que si retira todos los muelles, la unidad del trémolo se soltará de la guitarra. Para volver a instalar el trémolo, inserte de forma segura el borde afi lado del trémolo en la ranura de los pernos y vuelva a colocar los muelles del trémolo.
AJUSTE DE LA ACCIÓN
Para ajustar la altura de toda la unidad del trémolo, use una llave Allen (3mm) para girar los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible realizar ajustes para cada cuerda por separado).
AJUSTE DE LA OCTAVACIÓN
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y afl oje las cuerdas lo sufi ciente.
② Use una llave Allen (2 mm) para soltar los tornillos de bloqueo de la silleta y ajuste la posición de la silleta.
bloqueo de la silleta y afi ne la guitarra correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo.
SUSTITUCIÓN DE LAS CUERDAS
① Use una llave Allen (3 mm) para soltar los tornillos de la tuerca de presión de la cejuela de bloqueo y saque la cuerda de la clavija de afi nación.
② Use una llave Allen (3 mm) para soltar el tornillo de tope de cuerda de la unidad del trémolo y, a continuación, saque la cuerda de la silleta y retírela.
③ Use un cortaalambres para cortar el extremo de bola de la nueva cuerda.
④ Inserte el extremo de la cuerda que acaba de cortar entre la silleta y el bloque de soporte de la cuerda, y apriete el tornillo de tope de cuerda para fi jar la cuerda.
⑤ Enrolle la cuerda alrededor de la clavija y afínela.
⑥ Cuando haya terminado de afi nar la cuerda, apriete los tornillos de la tuerca de presión de la cejuela de bloqueo.
trémolo cambiará signifi cativamente, por lo que recomendamos cambiar las cuerdas una por una. Si quita todas las cuerdas al mismo tiempo, la afi nación será más fácil si inserta un pedazo de tela bajo el trémolo para asegurarlo, de forma que el ángulo de ajuste no cambie demasiado.
- Antes de comenzar a afinar, asegúrese de que los tornillos de tope de cuerda estén apretados firmemente.
AFINACIÓN DE PRECISION
Aun después de haber bloqueado las cuerdas con las tuercas de bloqueo, puede usar los afi nadores de precisión para terminar de afi nar cada cuerda. El rango de ajuste una vez bloqueadas las cuerdas será mayor si todos los pernos de afi nación de precisión se encuentran en el centro de su rango de ajuste antes de comenzar la afi nación.
Non Locking Tremolo
SynchroniZR
■ Vista general
①Tornillo bloqueo silleta
②Alojamiento de la palanca
③Tornillo de ajuste de octavación
Parte trasera
Colocación de la palanca del trémolo
① La palanca del trémolo presenta un diseño de acoplamiento a presión. Sujete la palanca del trémolo por el ángulo y empújela firmemente por el receptáculo del plato base hasta que encaje en su lugar.
② La dureza de la palanca del trémolo puede ajustarse con el tapón de ajuste de la torsión. Si gira el tapón en sentido de las agujas del reloj aumentará la dureza de la palanca y, si lo hace en sentido contrario a las agujas del reloj, la palanca será más suave.
Adaptación del ángulo de ajuste del trémolo
El ángulo del trémolo se ajusta según el equilibrio entre la tensión de las cuerdas y de los muelles del trémolo instalados en la cara posterior del cuerpo de la guitarra.
El trémolo ofrecerá un rendimiento óptimo si se ajusta de forma que quede más o menos paralelo con la superfi cie del cuerpo de la guitarra.
① Con la guitarra bien afi nada, compruebe el ángulo del trémolo.
② Si el trémolo está inclinado hacia delante, gire la manilla de ajuste del muelle situada en la parte posterior del cuerpo de la guitarra en sentido
③ Si el trémolo está inclinado hacia atrás, gire la manilla de ajuste del mue-
cada vez que se ajusta la tensión de los muelles del trémolo, el ajuste del ángulo del trémolo fl otante afectará a la afi nación. Mientras hace este ajuste, deberá afi nar la guitarra repetidamente.
El sistema SynchroniZR presenta una función de tope de palanca arriba. Esta función desactiva el estado fl otante limitando el rango de subida de la palanca.
① Asegúrese de que el trémolo está ajustado de forma que quede más o menos paralelo con la superfi cie del cuerpo de la guitarra.
② Retire la tapa de los muelles del trémolo y gire la manilla del tope de palanca arriba de forma que la punta del tope toque el bloque del trémolo.
③ Una vez más, asegúrese de que el trémolo está en paralelo con la superficie del cuerpo de la guitarra y gire la manilla de ajuste de los muelles
tirarán del bloque del trémolo, haciendo que la afi nación sea inestable. Si tiene este problema durante la afi nación, gire la manilla de ajuste de los
Ajuste de la altura de las cuerdas
Para ajustar la altura de las cuerdas, ajuste la altura de toda la unidad del trémolo con una llave Allen (3 mm), girando los pernos situados a la derecha y a la izquierda de la unidad del trémolo. (No es posible ajustar la altura de cada cuerda individualmente).
① Extraiga los tornillos de octavación guardados en la unidad del trémolo y apriételos en los orificios de ajuste en la parte posterior de la silleta hasta que el extremo de cada tornillo toque la pared de la unidad del trémolo.
② Use una llave Allen (2 mm) para soltar el tornillo de bloqueo de la silleta y gire el tornillo de ajuste de octavación para adaptar la posición de la silleta.
bloqueo de la silleta y afi ne la guitarra correctamente. Cuando haya terminado de realizar los ajustes, apriete los tornillos de bloqueo de la silleta y los tornillos de la tuerca de presión de la cejuela de bloqueo, y guarde los tornillos de octavación dentro de la unidad del trémolo.
Instale las cuerdas nuevas pasándolas a través del bloque del trémolo desde la parte posterior de la guitarra.
INSTALACIÓN DE LA PALANCA DEL TRÉMOLO
La palanca del trémolo se puede poner y quitar muy fácilmente. Introduzca la palanca en el orifi cio de la placa base del trémolo. Tire hacia arriba de la palanca para extraerla.
AJUSTE DE LA PALANCA DEL TRÉMOLO (SAT PRO2)
Para ajustar la altura de la palanca, retire la tapa de los muelles del trémolo en la parte posterior de la guitarra y, con una llave Allen de 3 mm, gire el tornillo de ajuste de altura que se encuentra en la parte inferior del bloque del trémolo.
Al apretar dicho tornillo en el sentido de las agujas del reloj, la altura aumenta.
FRICCIÓN DE GIRO DE LA PALANCA
La fricción de giro de la palanca puede ajustarse levantando el trémolo e introduciendo una llave Allen de 1,5 mm en el tornillo (A) del bloque. Si gira este tornillo hacia la derecha aumenta la fricción de la palanca y si lo gira hacia la izquierda, disminuye.

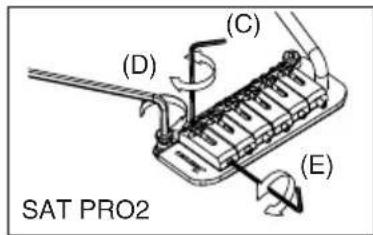

AJUSTE DE LA ALTURA DE LAS CUERDAS (SAT PRO2)
Para ajustar la altura de cada cuerda, gire con una llave Allen de 1,5 mm el tornillo correspondiente en la silleta (C). La altura general se puede ajustar en los dos lados del trémolo SAT PRO2. Para ajustar la altura, gire con una llave Allen de 3 mm el tornillo (D) situado a cada lado. Tenga cuidado cuando ajuste la altura del conjunto del trémolo; ajuste ambos lados a la misma altura a fi n de asegurar un funcionamiento óptimo del trémolo.
AJUSTE DE LA ALTURA DE LAS CUERDAS (FAT20/FAT10/SAT10
La altura del trémolo se puede aumentar o reducir ajustando los pivotes (C) en los que va montado el trémolo. Estos pivotes están situados a cada lado de la parte delantera del puente. Si los gira hacia la derecha la altura del trémolo disminuye y si los gira hacia la izquierda aumenta.
OCTAVACIÓN (SAT PRO2)
Para ajustar la octavación, gire el tornillo en la parte posterior de la silleta (E) con una llave Allen de 1,5 mm. Gire el tornillo en el sentido de las agujas del reloj para desplazar la silleta hacia atrás o en el sentido contrario al de las agujas del reloj para desplazarla hacia adelante.
OCTAVACIÓN (FAT10/SAT10
Puede ajustar la octavación girando el tornillo situado en la parte posterior del puente con un destornillador Phillips para desplazar la silleta adelante o atrás.


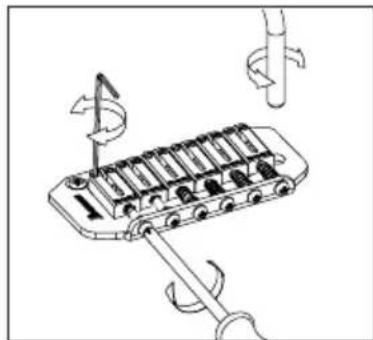

OCTAVACIÓN Y ALTURA DE LAS CUERDAS (FAT 6/STD
Puede ajustar la octavación girando el tornillo situado en la parte posterior del puente con un destornillador Phillips para desplazar la silleta adelante o atrás. La altura de la cuerda se regula subiendo o bajando los pequeños tornillos Allen mediante una llave en cualquiera de los lados de la silleta.
SUSTITUCIÓN DE LAS CUERDAS
Pase las cuerdas nuevas por los orifi cios situados en la parte posterior de la guitarra. A continuación las cuerdas deben pasarse por el bloque del trémolo y llevarse hacia arriba por encima de la silleta.
Un trémolo estándar puede ajustarse de forma que el tono se eleve al subir la palanca y afl ojarse los muelles situados bajo la cavidad del trémolo en la parte posterior de la guitarra. Una de las desventajas de este procedimiento es que puede provocar que el tono se eleve en caso de que se rompa una cuerda.
Para remediarlo, apriete los muelles del trémolo de forma que la placa de este quede nivelada con el cuerpo de la guitarra.
Seleccione el número y ubicación de los muelles del trémolo según el espesor de las cuerdas y el ajuste del trémolo.
