Type de produit	Guitare basse électrique
Marque	Ibanez
Modèle	BTB686SC
Nombre de cordes	6
Type de micros	Actifs (double humbucker)
Alimentation	Pile 9V
Électronique	Active avec égaliseur
Chevalet	Monorail réglable (type B200/B205)
Manche	Traversant (neck-through)
Touche	Palissandre
Nombre de frettes	24
Mécaniques d'accordage	Verrouillables, autolubrifiantes
Cordes	Acier, calibres spécifiques (montées en usine)
Finition	Brillante
Entretien	Nettoyer après chaque utilisation avec chiffon lustrant, éviter solvants (benzène, diluant), ranger dans étui, contrôler humidité
Sécurité	Ne pas démonter soi-même, attention aux extrémités de cordes coupantes, ne pas utiliser cordes rouillées, remplacer piles en respectant polarité
Réparabilité	Confier à un technicien agréé Ibanez
Accessoires inclus	Non spécifié (généralement clé Allen, manuel)

FOIRE AUX QUESTIONS - BTB686SC IBANEZ

Comment nettoyer ma basse Ibanez BTB686SC ?

Après chaque utilisation, nettoyez la basse complètement avec un chiffon lustrant pour enlever les substances grasses et acides. Pour les finitions brillantes, utilisez un produit spécial pour instruments de musique. N'utilisez jamais de benzène ou de diluant. Aérez la pièce si vous utilisez un spray.

Comment régler la tension du manche (truss rod) ?

Repérez l'écrou de réglage et utilisez la clé appropriée. Tournez dans le sens des aiguilles d'une montre pour serrer (augmenter la contre-tension) et dans le sens inverse pour desserrer. L'espace entre la corde et la 8^e frette doit être de 0,3 à 0,5 mm. Il est recommandé de faire appel à un technicien qualifié.

Comment changer les cordes ?

Remplacez les cordes une par une pour éviter les variations de tension. Enroulez soigneusement les cordes sur les mécaniques d'accordage, de haut en bas, en effectuant 2 ou 3 tours. Pour les mécaniques verrouillables, insérez l'extrémité dans l'axe et coupez à longueur si nécessaire. Utilisez des cordes de qualité pour éviter les bourdonnements.

Comment régler l'intonation ?

Accordez la basse, puis jouez la note à la 12^e frette et l'harmonique correspondante. Si la note frette est plus grave, déplacez le sillet vers le haut (tête) pour réduire la longueur de la corde. Si plus aiguë, déplacez vers le bas. Utilisez les vis d'intonation du chevalet. Détendez toujours les cordes avant de déplacer les sillets.

Comment régler la hauteur des cordes ?

Utilisez une clé Allen pour tourner les vis de hauteur sur le pontet. Tournez dans le sens des aiguilles d'une montre pour monter le pontet (augmenter la hauteur) et inversement. La hauteur recommandée à la 12^e frette est de 2,5 mm pour les cordes graves et 2,0 mm pour les aiguës.

Comment régler la hauteur des micros ?

Utilisez un petit tournevis pour ajuster la distance des micros aux cordes. Le volume doit être similaire entre micro manche et micro chevalet. Évitez de trop rapprocher les micros pour ne pas provoquer de bourdonnement ou de distorsion due au champ magnétique.

Comment entretenir la pile de l'électronique active ?

La pile 9V se trouve dans un logement ou sous la platine de commande. Débranchez le câble jack lorsque vous n'utilisez pas la basse pour économiser la pile. Retirez la pile en cas d'inutilisation prolongée pour éviter les fuites. Respectez la polarité (+ et -) lors du remplacement.

Comment stocker ma basse correctement ?

Rangez toujours la basse dans un étui ou une housse, dans un endroit ni trop sec, ni trop humide, ni trop chaud, ni trop froid. Évitez de la poser contre une chaise ou une table pour prévenir les chutes. Sur scène, utilisez un support stable.

Que faire en cas de bourdonnement des cordes ?

Le bourdonnement peut être dû à une hauteur de cordes trop basse, un manche mal réglé, des cordes usées ou de mauvaise qualité. Vérifiez l'accordage, le dégagement du manche (truss rod), la hauteur des cordes et l'état des cordes. Remplacez les cordes si nécessaire.

Puis-je réparer ma basse moi-même ?

Sauf si vous êtes expérimenté, il est déconseillé de démonter ou réparer l'instrument. Confiez toute intervention (réglage du manche, réparation électronique) à un technicien agréé Ibanez. Les dommages causés par une mauvaise manipulation ne sont pas couverts par la garantie.

MODE D'EMPLOI BTB686SC IBANEZ

Intonation

Vous avez choisi un instrument Ibanez, nous vous remercions de ce choix et vous adressons tous nos compliments. Le niveau de qualité atteint par Ibanez est sans pareil. Avant leur expédition, tous les instruments Ibanez sont contrôlés et garantis conformes à nos normes rigoureuses de qualité. L'objectif de ce guide est de présenter les différentes opérations d'entretien nécessaires afin que votre instrument conserve l'aspect extérieur et les caractéristiques musicales qu'il possédait à sa sortie de nos ateliers.

Instructions et consignes de sécurité

1) Après chaque utilisation de la basse, nettoyez-la complètement, y compris les cordes, à l'aide d'un chiffon lustrant. Ce nettoyage permet d'enlever les substances corrosives grasses et acides de la peau et de protégé les plaques, le vernis de finition et les cordes. Les guitares basses dont la finition est brillante doivent être lustrées avec un produit spécial pour instruments de musique. N'essuyez pas l'instrument avec des substances volatiles telles que du benzène ou du diluant. Aérez la pièce complètement lors de l'utilisation d'un produit de nettoyage en aérosol (spray). 2) EntrepousezYOURguitarebasse dans un endroit ni trop sec ni trop humide et ni trop chaud ni trop froid, étant donné que la température affecte l'humidité relative. Ceci évitera les dégâts et les risques d'électrocution. 3) À moins que vous ne soyez expérimenté dans la réparation des instruments de musique, il est conseillé de ne pas essayer de démonter ou réparer vos instruments. Demandez l'avis d'un professionnel auprès de votre revendeur de guitares basses Ibanez/agréé. 4) Étant donné que les cordes peuvent se casser ou claquer et entraîner des blessures au visage (particulièrement aux yeux), il est conseillé de rester à une distance raisonnable des cordes lorsque vous jouez de la guitareasse ou lorsque vous remplacez et accordez les cordes. 5) Étant donnés les changements atmosphériques d'humidité et de température, il est normal que les touches se contractent, faisant ressortir ainsi les extrémités des frettes. Faites attention car ces extrémités peuvent être assez tranchantes pour entraîner des blessures.

6) Il est conseillé de rempaner régulièrement les cordes. Des cordes anciennes et sales produisent un son terne et vide et sont davantage sujettes à casser. Si les cordes sont trop tendues, vous risquez également de les casser. Si vous ne trouvez pas la bonne note, il est préférable de recommencer et de desserrer la corde, puis de l'accorder à la hauteur correcte que de risquer un mauvais accord. 7) N'utilisez pas une guitare dont les cordes sont rouillées ; vous pourriez vous blesser aux doigts. 8) L'extrémité coupée d'une corde de guitare ou de basse est très coupante. Ne la touchez pas directement avec les doigts. 9) Si vous utilisez une sangle, assurez-vous qu'elle est totalement et correctement attachée aux boutons de sangle avant d'utiliser votre guitare. 10) "Ne le faites pas chez vous." La réalisation d'acrobaties avec votre guitare basse (par exemple, la lancer dans les airs ou la faire tournoyer comme le font les bassistes professionnels sur scène) peut être dangereuse et provoquer des dégâts irréparables à votre instrument qui ne sont pas couverts par la garantie. 11) Pour éviter les blessures, gardez à l'esprit que certaines plaques de protection représentent des bords tranchants. 12) Rangez toujours votre guitare basse dans un étui ou une housse et évitez de la poser contre une chaise ou une table car elle peut tomber et être gravement endommagée. Sur scène, utilisez toujours un support sur et stable. 13) Avant de soulever votre étui ou housse, assurez-vous que les crochets ou fermoirs éclair seront bien fermés. En effet, une peut aisément tomber d'un étui ouvert et être endommagée. 14) Le + et le - de la pile doit correspondre à ceux du compartiment ou du connecteur. Si la pile est connectée à l'envers (inversion de polarité), l'électronique ne fonctionnera pas et la pile risque de s'échauffer et d'endommager la basse, avec possibilité d'incendie. 15) Jetez les piles dans un conteneur adapté. Ne les brûlez pas car elles peuvent exploser et provoquer des blessures graves.

Si les cordes deviennent sales, changent de couleur, produisent un son terne ou des bourdonnements, remplacez-les. Pour éviter de fortes variations de tension du manche et pour obtenir de meilleurs résultats, nous vous recommandons de remplacer les cordes une à une. Lors du remplacement de cordes dont le calibre est différent, il peut être nécessaire d'ajuster la tension de la tige de réglage. (Cette opération ne doit être effectuée que par un technicien qualifié.) Les guitares basses Ibanez sont montées en usine avec les calibres de cordes ci-dessous. Suivez les instructions ci-dessous selon votre modèle de guitare basse. Les cordes doivent être enroulées soigneusement sur les mécaniques d'accordage, d'haut en bas, en effectuant 2 ou 3 tours autour de l'axe. Dans le cas de mécaniques d'accordage pour lesquelles les extrémités des cordes

dont insérées dans les axes, les cordes peuvent être coupées à longueur à l'avance, en utilisant une pince coupante. Si les mécaniques d'accordage sont à engrenages étanches, alors ceux-ci sont de type autolubrifiant. La résistance des boutons d'accordage peut être ajustée grâce aux vis de serrage, en utilisant un petit tournevis cruciforme.

L'utilisation de cordes de mauvaise qualité peut provoquer un phénomène de bourdonnement, ainsi que la distorsion du son. L'utilisation de cordes entortillées peut également provoquer des bourdonnements et réduire la tenue du son (sustain). Vérifie que les cordes neuves ne seront pas irréguliers et de défaut de qualité avant leur montage.

Pour installer les cordes sur le chevalet, faites passer la nouvelle corde à

travers les trous prévus à cet effet situés à l'arrière du module arrière et ramenez-les à l'avant du sillet. Pour les chevalets qui nécessitent des instructions d'installation spéciales, reportez-vous à l'annexe à la fin de ce manuel.

Les guitares Ibanez à cordes acier sont équipées d'une tige de réglage ajustable. Le but de la tige de réglage est d'équilibrer la tension que les cordes font supporter au manche, en appliquant une traction inverse. Plusieurs raisons conduisent au besoin d'ajuster la tige de réglage.

L'une des raisons les plus courantes est le changement des calibres de cordes ou encore l'accordage de l'instrument. La variation de tension des cordes peut non seulement produire des notes désaccordées, mais également faire varier la position des cordes par rapport aux frettes et créer ainsi un bourdonnement indésirable. Pour ajuster la tige de réglage, repérez l'écrou correspondant, insérez la clé appropriée et faites-la tourner pour serrer (dans le sens des aiguilles d'une montre) ou desserrer (dans le sens contraire) la tige. La tension de la tige de réglage peut être évaluée en installant un capodastre sur la première frette et en maintenant une corde appuyée sur la frette à l'endroit où le manche rejoint la caisse. Insérez une jauge d'épaisseur entre la corde et la 8ème frette. L'espace entre la corde et la frette doit être de 0,3 mm à 0,5 mm. Cet espace est appelé le dégagement du manche. Un dégagement trop grand accentue la hauteur des cordes au niveau du milieu du manche, ce qui fausse l'intonation et affecte le comportement de jeu. L'absence de dégagement du manche peut provoquer un phénomène de bourdonnement au niveau des frettes.

Une attention particulière est nécessaire lors du réglage du manche et nous vous recommandons de faire effectuer cette opération uniquement par un technicien spécialisé.

Hauteur

La hauteur des cordes est réglée lors de la fabrication des guitares basses Ibanez. Néanmoins, plusieurs facteurs peuvent provoquer la variation de hauteur des cordes d'un instrument. Les guitares sont sensibles aux variations de température et d'humidité. Une hauteur de cordes trop importante peut rendre l'instrument difficile à jouer. Si la hauteur des cordes est trop BASSE, un phénomène de bourdonnement indésirable peut se

produire au niveau des frettes. Pour y remédier, suivez les instructions spécifiques selon le type de chevalet installé. Si la hauteur des cordes n'est pas correcte, vérifiez tout d'abord que la guitare basse est accordée et que la tige de traction est réglée correctement. La hauteur des cordes est réglée au niveau de la 12^e frette à 2,5 mm pour les cordes les plus graves et à 2,0 mm pour les cordes les moins graves. La hauteur des cordes devra être vérifiée et éventuellement ajustée à la suite d'un réglage du manche ou d'un changement de calibre des cordes. Pour effectuer les réglages, suivez les instructions fournies dans la section du guide concernant le chevalet.

Pour régler la hauteur des cordes, utilisez la clé Allen appropriée pour la vis située sur le pontet. Pour remonter le pontet, tournez la clé dans le sens des aiguilles d'une montre, et inversement.

Intonation

Le réglage de l'intonation consiste à ajuster la position de la corde au niveau du sillet afin de compenser les différences d'accordage. Suivez les instructions de réglage de chevalet ci-après. L'intonation est correctement

réglée lorsque la note produite au niveau de la frette et la note harmonique produite au niveau de cette frette sont identiques. Cette note correspond au milieu de la corde et ce réglage constitue la manière la plus précise pour obtenir une note de référence. En se servant de la note harmonique comme référence, si la note jouée sur la frette est plus grave, déplacez le sillet vers le haut de la guitare basse (a) afin de réduire la longueur de la corde. Si la note jouée sur la frette est plus aiguë que la note harmonique, déplacez le sillet vers le bas (b) afin d'augmenter la longueur de la corde.

*Remarque: le déplacement des sillets peut provoquer la rupture des cordes. Pour éviter cela, détendez toujours les cordes avant d'effectuer un tel réglage.

Le réglage de l'intonation consiste à régler les vis d'intonation à l'arrêt du chevalet dans le sens des aiguilles d'une montre pour reculer le sillet, et inversement.

Position du chevalet acoustique

Sur une guitare basse creuse, l'ensemble du chevalet est déplacé vers l'avant ou vers l'arrière pour régler l'intonation. En fonction de l'harmonique de la 12e frette, si la note jouée sur cette frette est grave, déplacez le chevalet vers la tête de la guitare. Si la note est aiguë, déplacez le chevalet vers le cordier (c'est-à-dire à

distance de la tête). Vous devez desserrer les cordes pour effectuer des réglages, mais cette opération risque de faire bouger le chevalet de manière excessive. Si c'est le cas, le réglage sera plus facile si la longueur d'échelle est de 770 mm (30,3") entre l'écrou (frette 0) et le sillet de la première corde. Une fois le réglage effectué, changez les cordes une par une afin de minimiser le mouvement du sillet.

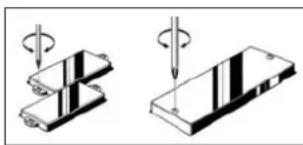

Le niveau de sortie de l'instrument ainsi que la qualité du signal peuvent être affectés par la position en hauteur des micros. La hauteur des micros doit être réglée de manière à ce que le volume obtenu soit pratiquement identique pour

les micros du manche et du chevalet, lorsque les boutons de volume sont réglés au plus haut. Le volume peut chuter considérablement si la hauteur du micro est trop faible. Étant donné que les micros sont de type magnétique, un phénomène de bourdonnement et de distorsion peut apparaître lorsqu'un micro est situé trop près des cordes. Utilisez un petit tournevis pour régler la distance du micro par rapport aux cordes.

Les instruments possédant des pièces polaires réglables permettent d'ajuster la pulsation de sorte pour chaque corde.

Reglages de la guitare BASSE

Pour tous les modèles à deux micros : Compensateur de micro

Le réglage de compensation de micro vous permet de régler le mixage des micros avant et arrière au moyen d'une seule commande. La position centrale règle les deux micros au même niveau de sortie.

Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le niveau de sortie du micro du manche et diminuer le niveau du micro du chevalet. Tournez le bouton dans le sens inverse des aiguilles d'une montre pour diminuer le niveau de sortie du micro du manche et augmenter le niveau du micro du chevalet.

Pour les réglages spécifiques à votre guitare basse, reportez-vous à l'annexe à la fin de ce manuel.

Dans le cas de guitares basses avec composants électroniques actifs (certaines basses ne fonctionnent pas sur piles), la pile se situe dans un logement de pile ou sous une platine de commande. Pour éviter des dégâts causés par une pile qui coule, retirez les anciennes piles dès que possible et retirez les piles de votre guitareasse si vous ne l'utilisez pas pendant un long moment. Ne mélangez

Ne mêlez pas les piles - anciennes et neuves, ou alcalines et non alcalines, etc. - dans le cas où l'appareil utilise deux piles.

Le fait de connecter une prise jack sur la guitare basse active l'alimentation. Débranchez le câble lorsque vous n'utilisez pas la basse. Ceci permet de réduire l'usure de la pile.

*Remarque: lorsque vous replaciez les cordes, consultez votre vendeur pour savoir si les nouvelles cordes sont assez longues pour son mode de guitare basse.

Installez la corde par l'arrière de l'instrument en passant la corde à travers les œillets, ou faites-la passer par les trous du chevalet. *Nota: lorsque vous allez adapter les, consultez le vendeur pour vérifier que les cordes soient suffisamment longues pour la basse.

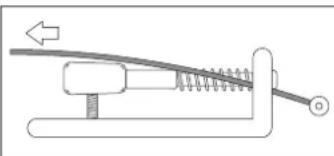

Les chevalets B200/B205 permettent l'installation des cordes de deux manières différentes.

Écrou de réglage de l'intonation

Vis de serrage du pontet

Vis d'ajustement de la hauteur du sillet
