Tipo di prodotto	Basso elettrico
Marca	Ibanez
Modello	BTB686SC
Numero di corde	6
Tipo di pickup	Attivi (doppio humbucker)
Alimentazione	Batteria 9V
Elettronica	Attiva con equalizzatore
Ponte	Monorotaia regolabile (tipo B200/B205)
Manico	Passante (neck-through)
Tastiera	Palisandro
Numero di tasti	24
Meccaniche di accordatura	Bloccabili, autolubrificanti
Corde	Acciaio, calibri specifici (montate in fabbrica)
Finiture	Lustra
Manutenzione	Pulire dopo ogni utilizzo con un panno lucidante, evitare solventi (benzina, diluente), riporre in custodia, controllare l'umidità
Sicurezza	Non smontare da soli, attenzione alle estremità taglienti delle corde, non usare corde arrugginite, sostituire le batterie rispettando la polarità
Riparabilità	Affidare a un tecnico autorizzato Ibanez
Accessori inclusi	Non specificato (di solito chiave Allen, manuale)

Domande frequenti - BTB686SC IBANEZ

Come pulire il mio basso Ibanez BTB686SC?

Dopo ogni utilizzo, pulisci completamente il basso con un panno lucidante per rimuovere sostanze grasse e acide. Per le finiture lucide, usa un prodotto specifico per strumenti musicali. Non usare mai benzina o diluente. Areare la stanza se usi uno spray.

Come regolare la tensione del manico (truss rod)?

Individua il dado di regolazione e usa la chiave appropriata. Gira in senso orario per stringere (aumentare la contro-tensione) e in senso antiorario per allentare. Lo spazio tra la corda e l'8° tasto deve essere di 0,3-0,5 mm. Si consiglia di rivolgersi a un tecnico qualificato.

Come cambiare le corde?

Sostituisci le corde una alla volta per evitare variazioni di tensione. Avvolgi con cura le corde sulle meccaniche di accordatura, dall'alto verso il basso, facendo 2 o 3 giri. Per le meccaniche bloccabili, inserisci l'estremità nell'asse e taglia a misura se necessario. Usa corde di qualità per evitare ronzii.

Come regolare l'intonazione?

Accorda il basso, poi suona la nota al 12° tasto e l'armonico corrispondente. Se la nota premuta è più grave, sposta la capotasto verso l'alto (testa) per ridurre la lunghezza della corda. Se più acuta, sposta verso il basso. Usa le viti di intonazione del ponte. Allenta sempre le corde prima di spostare i capotasti.

Come regolare l'altezza delle corde?

Usa una chiave Allen per girare le viti di altezza sul ponticello. Gira in senso orario per alzare il ponticello (aumentare l'altezza) e viceversa. L'altezza consigliata al 12° tasto è di 2,5 mm per le corde gravi e 2,0 mm per le acute.

Come regolare l'altezza dei pickup?

Usa un piccolo cacciavite per regolare la distanza dei pickup dalle corde. Il volume deve essere simile tra pickup manico e pickup ponte. Evita di avvicinare troppo i pickup per non causare ronzii o distorsione dovuta al campo magnetico.

Come mantenere la batteria dell'elettronica attiva?

La batteria 9V si trova in un vano o sotto la piastra di comando. Scollega il cavo jack quando non usi il basso per risparmiare la batteria. Rimuovi la batteria in caso di inutilizzo prolungato per evitare perdite. Rispetta la polarità (+ e -) durante la sostituzione.

Come conservare correttamente il mio basso?

Riponi sempre il basso in una custodia o in una borsa, in un luogo né troppo secco, né troppo umido, né troppo caldo, né troppo freddo. Evita di appoggiarlo contro una sedia o un tavolo per prevenire cadute. Sul palco, usa un supporto stabile.

Cosa fare in caso di ronzio delle corde?

Il ronzio può essere dovuto a un'altezza delle corde troppo bassa, un manico mal regolato, corde usurate o di scarsa qualità. Controlla l'accordatura, il rilievo del manico (truss rod), l'altezza delle corde e lo stato delle corde. Sostituisci le corde se necessario.

Posso riparare il mio basso da solo?

A meno che tu non sia esperto, è sconsigliato smontare o riparare lo strumento. Affida qualsiasi intervento (regolazione del manico, riparazione elettronica) a un tecnico autorizzato Ibanez. I danni causati da una cattiva manipolazione non sono coperti dalla garanzia.

MANUALE UTENTE BTB686SC IBANEZ

Congratulazioni e grazie di cuore per averere scelto uno strumento Ibanez. Gli standard qualitativi Ibanez sono ai massimi livelli mondiali. Tutti gli strumenti Ibanez sono sottoposti a severi controllingi di qualità prima della spedizione. Questo manuale spiega come Maintainere intatte la finitura e la qualità sonora dello strumento, proprio come se fosse appena uscito alla fabbrica.

ISTRUZIONI E PRECAUZIONI

1) Ogni volta che si è finito di suonare, passare un buon panno lucidante sulttutto il basso, corde incluse. Ciò servira a rimuovere grassi e acidi corrosivi presenti sulla pelle e a proteggere rivestimento, finitura e corde. I bassi con finitura lucida vanno trattati con liquido detergente formulato specificamente per strumenti musicali. Non pulire lo strumento con sostanze volatili quali benzene o diluente. Arieggiare abbondamente la stanza quando si usa un detergente (spray) ad aerosol.
2) Tenere il basso in un ambiente non eccessivamente asciutto o umido, e neanche troppo caldo o troppo freddo, in quanto la temperatura influenza l'umidita relativa. Ciò per prevenir danni e rischi di scosse elettriche.
3) Salvo che non si abbia seguito un corso sulla riparazione di strumenti musicali, è consigliabile non cercare di smontare o di riparare lo strumento. Rivolgersi al proprio rivenditore autorizzato Ibanez per una consulenza professionale.
4) Le corde possono spezzarsi, il che puo provocare lesioni al viso (specialmente agli occhi). Per quello, si consiglia di Maintainere una certa distanza tra il viso e le corde quando si sua o quando si cambiano o si regolano le corde.
5) A causa deiambi atmosserici di umidità e temperatura, ènormale che la tastiera possa restringersi leggermente e che le estremità dei tasti sporgano. Attenzione: le estremità dei tasti sono essere abbastanza aguzze da causare lesioni.
6) Si consiglia di cancellare regolamente le corde. Le corde vecchia e ossidate producono un suono sordo e spento e sono più soggette a rompersi. Anche l'accordatura ad unanota troppo alla cui provocare la rottra delle corde. Se non si è sicuri della nota che si sta accordando, è meglio ricominciare, allentare la corda e quindi accordare fino all'altezza corretta piuttosto che rischiare un'accordatura con tensioneccessiva.

7) Non suonare il basso con corde arrugginite per evitare lesions alle dita.
8) L'estremita tagliata o spunata di una corda di chitarra o di basso è molto aguzza; non toccarla direttamente con le dit.
9) Se si usa una cinghia, assicurarsi che sia Completely e fermamente attaccata agli apposti agganci a bottone prima di usare il basso.
(10)"Non provatelo a casa." Fare giochi e acrobazie di vario genere col basso,gettario e rotearlo (imitando gli espedienti scenici di alcuni bassisti professionisti) più essere pericoloso per chi suona e per gli altri e più causare danni irreparabili allo strumento, che, in quello caso, non sono peraltro coperti alla garanzia.
11) Prestare attentione ad alcuni battipenna che hanno estremita aguzze per evitare leSIONi.
(12)Conservare il basso sempre in una custodia rigida o in un fodero morbido. Non appoggiarlo su sedie o tavoli per evitare che scivoli, cada e si danneggi seriamente. Sul palco, utilizzato sempre un reggi-basso sicuro e stabile per lo strumento.
13)Prima di sollevare la custodia o il fodero del basso, assicurarsi che fermi o cerniere siano chiusi, perché un basso più facilemente cadere da una custodia aperta, provocando danni.
14) I poli + (positivo) e - (negativo) della pila e i contatti nell'apposita sede o sull'attacco a scatto devono combaciare. Se la pila viene installata "al rovescio" (ovvero, con polarità invertita), i componenti elettronici non funzionano e la pila finisce per surriscaldarsi, con il rischio di danni al basso e persino incendi.
(15)Smaltire le pile sempre in modo appropriato. Non gettare mai le pile nel fuoco, in quanto possono esplodere e provocare lesioni.

CORDE

Se le corde divertano sporche, scolorite o emettono un suono sordo o un ronzio, sostiturle con delle corde nuove. Per ottenere risultati miglioruri, consigliamo di sostiturre una corda alla volta, per evitare di modificare la tensione dal manico. Se le nuove corde hanno una scalatura diversa, cui essere necessario regolare la tensione del truss rod. (Consigliamo di fare svolgere esta operatione solo a tecnici qualiificati.) Le corde dei bassi Ibanez sono dotate in fabbrica delle scalature indicate di seguito.Seguire le istruzioni seguenti per il proprio particolare modello. Le corde vanno strette saldamente sulle meccaniche partendo da quella superiore fino a quella inferiore, con 2 a 3 giri di corda attorno al perno della meccanica. Nel caso di meccaniche in cui le estremità delle corde siano inserite

nei perri, la corda può esserepreventivamente tagliata alla lunghezza appropriata, usando un tronchesino. Le meccaniche con ingranaggi ermetici sono più lubrifiche. Le viti di regolazione per la manopola di regolazione possono essere serrate con un cacciavite a testa Phillips per augmentare la tensione.

'A[u]do de cordue usurale产业园nziono e distorsione nel suono. L'uso di corde atorigicliate poucaresonzioni o umsusluidolto. Assicurarisi che le corda si forma regolare o preige di difetti prima o montada.

Per installare la corda sul ponte, inflare la nuova corda nei fori apposti posti sul retro della cordiera e farla scivolare verso l'alto, sopra la selletta. Per ponti che richiedono particolari istruzioni di installmente,

vedere I'appendice alla fine del manuale.

I modelli Ibanez chemontano corde in acciaio sono dotati di truss rod regolabili. Lo scopo di un truss rod è di regolare il manico per compensare la tensione della corda. Vi sono molte ragioni per regolare il truss rod. Una delle ragioni più frequenti è il cambio delle scalature

delles corde o l'altezza dell'accordatura, che cui influenzare la tensione della corda. Le modifiche alla tensione possono influenzare l'altezza della corda, producendoosi ronzii nel tasto o note non intonate.Per regolare il truss rod, individuare il relativo dato e regolario inserendo la brugola adoguata sul dato o stringendo (in senso orario) o allentando (in senso antiorario) il pemo. La tensione del truss rod cui estere misurata installando un capotasto mobile all'altezza del primo tasto et tenendo premuta la corda all'altezza in cui il manico si congiunge al corpo.Inserire un misuratore di spessore tra la corda e il tasto all'altezza dell'ottavo tasto.Dovrebbe esserci una distanza da 0,3mm a 0,5mm .Questa distanza è detta "neck relief" (tolleranza del manico). Una distanza eccessiva cui dare una action magiore al centro del manico,provocando una cattiva intonazione e un uso scomodo dello strumento.L'assenza completa di neck relief cui provocare un ronzio del tasto.

*Va prestata una cura adeguate nella regolazione del manico; consiglio di fare eseguirque esta procedura solo a tecnici qualificati.

ACTION

L'action della corda del basso Ibanez è impostata in fabbrica. Tuttavia, vi sono molte ragioni per le quali l'altezza della corda dello strumento può essere. Gli strumenti possono risentire diambi di temperatura e di umidità. Una action della corda troppo alla vuo renderete difficoltà suonare il basso. Se l'action della corda è troppo Bassa, possono verificarci ronzi di tasto o prodursi note poco chiare. Per porvi rimedio, seguire le istruzioni per il

tipopo particolare di ponte installato. Nel caso di regolazione dell'action della corda, assicurarsi che il basso sia accordato e che il truss rod sua regolato in modo corretto. L'action Ibanez è impostata su 2,0mm per le corde alte e su 2,5mm per le corde basse al dodicesimo tasto. Potrebbe essere necessario regolare nuovamente l'action dopo la regolazione del manico o il montaggio di corde con una diversa scalatura. Seguire le istruzioni nel relativo manuale del ponte per effettuare le regolazioni.

Per aumentare o diminuire l'action della corda, insere la chiave a brugola appropriata nella vite della sellezza. Per sollevare la selletta, girare la chiave a brugola in senso orario: per abbassarla, girarla in senso antiorario.

INTONAZIONE

La regolazione dell'intonazione consiste nel regolare la posizione della corda sulla selletta per compensare la diversa accordatura. Per la regolazione delle sellette al ponte seguire le istruzioni riportate di seguito. L'intonazione è

impostata adeguamente quando lanota del 12^ tasto e l'armonico al 12^ tasto sono identici. Questo è il punto centrale della scala e il modo più accurato di impostare una lunghezza standard della scala. Con lanota armonica come standard, se lanota suonata sulla tastiera è calante, spostare la sellezza del ponte in avanti in direzione della paletta dello strumento (a) per diminuire la lunghezza della corda. Se lanota è crescente, spostarla indietro rispetto alla paletta (b) per augmentare la lunghezza della corda.

*Notare che le corde rischiano di spezzza/s spostando la scelle: per quello motivo, allentare sempre le corde prima di effettare regolazioni.

La regolazione dell'intonazione cui avvenire regolando le viti di intonazione sul retro del ponte in senso orario per spostare indietro la selletta e in senso antiorario per spostarla in avanti.

POSIZIONDEL PONTE ACUSTICO

In un basso di tipo hollow, l'intonazione viene regolata spostando l'intero ponte in avanti o indietro. Se l'intonazione dellanota suonata al 12^ tasto è calante rispetto all'armonico sullo stesso tasto, spostare il ponte verso la paletta. Se"Inceve l'intonazione dellanota suonata è crescente, allontanare il ponte alla

paletta. Per effettuare le regolazioni è necessario allentare le corde, ma ciò potrebbe causare uno spostamento eccessivo del ponte. Per agevolare quello tipo di operazione, scegliere una lunghezza di Scala pars a 770 mm (30,3"), misurata tra il capotasto (tasto 0) e la selletta della prima corda. Una volta effettuata la regolazione, sostituire una corda alla volta per ridurre al minimo il movimento delle sellette.

PICKUP

Il livello generale del segnale in uscita dello strumento, nonché la qualità del segnale, possono essere influenzati dall'altezza del pickup. L'altezza del pickup va regolata finché il volume dei pickup del manico e del ponte sono

quasi uguali con entrambi i volumi Completely aperti. Il volume potrebberidursi notevolmente se il pickup è troppo distante delle corde. Siccome i pickup sono magneti, possono verificarsi ronzii e distorsione del suono se il pickup è troppo vicino alle corde. Usare un piccolo cacciavite per effettuare le regolazioni e sollevare o abbassare il pickup.

*Gill strumenti che hanno pickup con poli regolabili sono essere regolati per bilanciarie il segnale di uscità di ogni corda.

COMANDI DEL BASSO

Modelli con due pickup: bilanciamento dei pickup Il controllo del bilanciamento dei pickup permette di miscelare il bilanciamento tra il pickup al ponte e il pickup al manico usando un solo potenziometro. La posizione centrale del potenziometro ha una scanalatura che aiuterà ad impostare entrambi i pickup

per ottener un uguale segnale di uscita. Girando la manopola in senso orario si augmente il segnale del pickup al manico, diminuendo l'output del pickup al ponte. Girando la manopola in senso antiorario si diminuisce il segnale del pickup al manico e si accresce quello al ponte.

*Per i comandi specifici del proprio basso, vedere I appendice alla fine del manuale.

PILE

Sui bassi con componenti elettronici attivi (alcuni bassi non necessitano di pile) la pila va riposta all'interno di un compimento apposto o nella cavity per l'alloggiamento dei controlli. Per evitare danni provocati alla perdita di liquido fuoriuscito dalle pile, rimuovere le vecchie pile non appena possibile e non conservare il basso per lunghi periodi di tempo con le pile installate. Non mischiare le

pile - vecchie con nuove, alcaline con non alcaline, ecc. - in bassi che necessitano di due pile.

L'insertimento di un jack nella presa jack del basso attiva l'alimentazione. Scollegare il cavo del basso quando questo non è in uso per ridurre il consumo della batteria.

序言

Montare la corda dalla parte postiore dello strumentoattraverso le asole per le

corde o far passare attraverso i fori nel ponte. Nota: quando si sostituliscono le cordre, verificare con il rivenitore che la nuova corda si lunga abbastanza per la lunghezza completa della scola del basso.

I ponti B200/B205 permietto due tipi di installmente delle corde.

Vite di regolazione dell'intonazione

调音调整螺丝

Vite di blocco della selletta

琴马锁定螺丝

Vite di regolazione dell'altezza della selletta

琴马高度调整螺丝

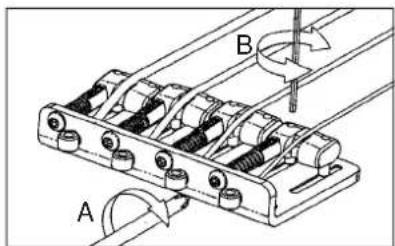

B10/B15/B16 (GSR,SR)

B120/B125/B126 (SR), B300P/B305P(SRF)

B300/B305/B306 (SR)

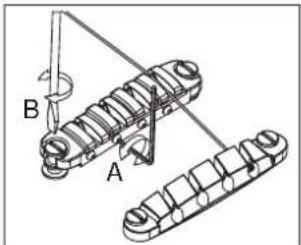

GIBRALTAR/QUICK CHANGE (AGB,ASB)

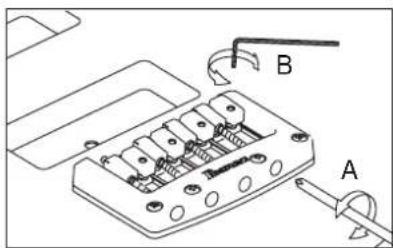

B200/B205(MDB,SRX)
