Type de produit	Testeur d'alimentation par câble Ethernet (PoE)
Marque	Tripp Lite
Modèle	T015-POE
Alimentation	3 piles AAA 1,5 V (fournies)
Écran	ACL avec rétroéclairage, 128 x 64 mm
Fonctions principales	Test PoE (standard/non standard), test de continuité, test de bouclage, test d'alimentation CC, test de schéma des fils
Plage de test de continuité	600 m (1 968 pi) max
Types de câbles supportés	UTP, STP (8 ou 9 conducteurs)
Plage de test tension PoE	5 V à 60 V CC
Plage de test puissance PoE	0 W à 18 W
Plage de test tension CC	0 V à 60 V CC
Plage de test courant CC	0 A à 3 A
Plage de test puissance CC	0 W à 180 W
Normes PoE détectées	IEEE 802.3af/at (standard et non standard)
Test de bouclage	Compatible commutateurs 10/100/1000 M
Protection tension d'entrée	48 V CC, 5 mA
Courant de travail max	≤ 80 mA
Appareil à distance	Sans pile, port RJ45, fonction schéma des fils
Contenu de l'emballage	Émetteur, appareil à distance, câble de test, 3 piles AAA, étui de transport, manuel
Garantie	2 ans

FOIRE AUX QUESTIONS - T015POE Tripp Lite

Comment tester un commutateur PoE avec le T015-POE ?

Connectez un câble réseau entre le commutateur PoE et le port PoE de l'émetteur. Une valeur de tension fluctuante apparaît. Appuyez sur OK pour lancer le test. L'écran affiche le type PSE, la polarité, la tension et les broches actives.

Que signifie 'Connect Error' lors du test PoE ?

Ce message indique une connexion anormale ou la présence d'autres dispositifs PoE sur le circuit. Vérifiez les branchements et réessayez après une reconnexion réussie.

Comment tester la continuité d'un câble réseau ?

Connectez le câble entre l'émetteur (port CONT) et l'appareil à distance. Sélectionnez CONT dans le menu principal. L'écran affiche l'état de chaque paire : bon, ouvert, court-circuit ou croisé.

Comment tester l'alimentation d'un appareil CC ?

Branchez l'adaptateur secteur au dispositif alimenté via le port POWER de l'émetteur. Choisissez POWER dans le menu principal. Les valeurs de tension, courant et puissance s'affichent en temps réel.

Comment tester le bouclage d'un commutateur ?

Connectez le port du commutateur au port LOOP de l'émetteur avec un câble réseau. Si le voyant est allumé, la boucle fonctionne ; s'il est éteint, il y a un problème.

Que faire si l'écran n'affiche rien ou est sombre ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Vous pouvez ajuster le contraste dans le menu SET à l'aide des touches gauche/droite. Assurez-vous que le rétroéclairage n'est pas éteint.

Comment interpréter un résultat de test de schéma des fils avec des croisements ?

L'écran affiche les broches du côté distant (R) et local (M). Si elles ne correspondent pas, par exemple 'R: 1 2 3 4 5 6 7 8' et 'M: 1 2 3 4 5 8 7 6', cela indique un croisement entre les paires 6 et 8.

Comment changer la langue de l'appareil ?

Allez dans le menu SET et sélectionnez Langue. L'anglais est actuellement la seule langue disponible.

Quelles piles utiliser et comment les remplacer ?

Utilisez trois piles AAA de 1,5 V. Ouvrez le compartiment au dos de l'émetteur, insérez les piles en respectant la polarité, puis refermez. Retirez les piles si l'appareil reste inutilisé longtemps pour éviter les fuites.

Que faire si l'appareil à distance ne répond pas ?

L'appareil à distance n'a pas besoin de piles. Vérifiez que le câble testé est correctement connecté aux deux extrémités. Si le problème persiste, essayez avec un autre câble ou contactez le support.

MODE D'EMPLOI T015POE Tripp Lite

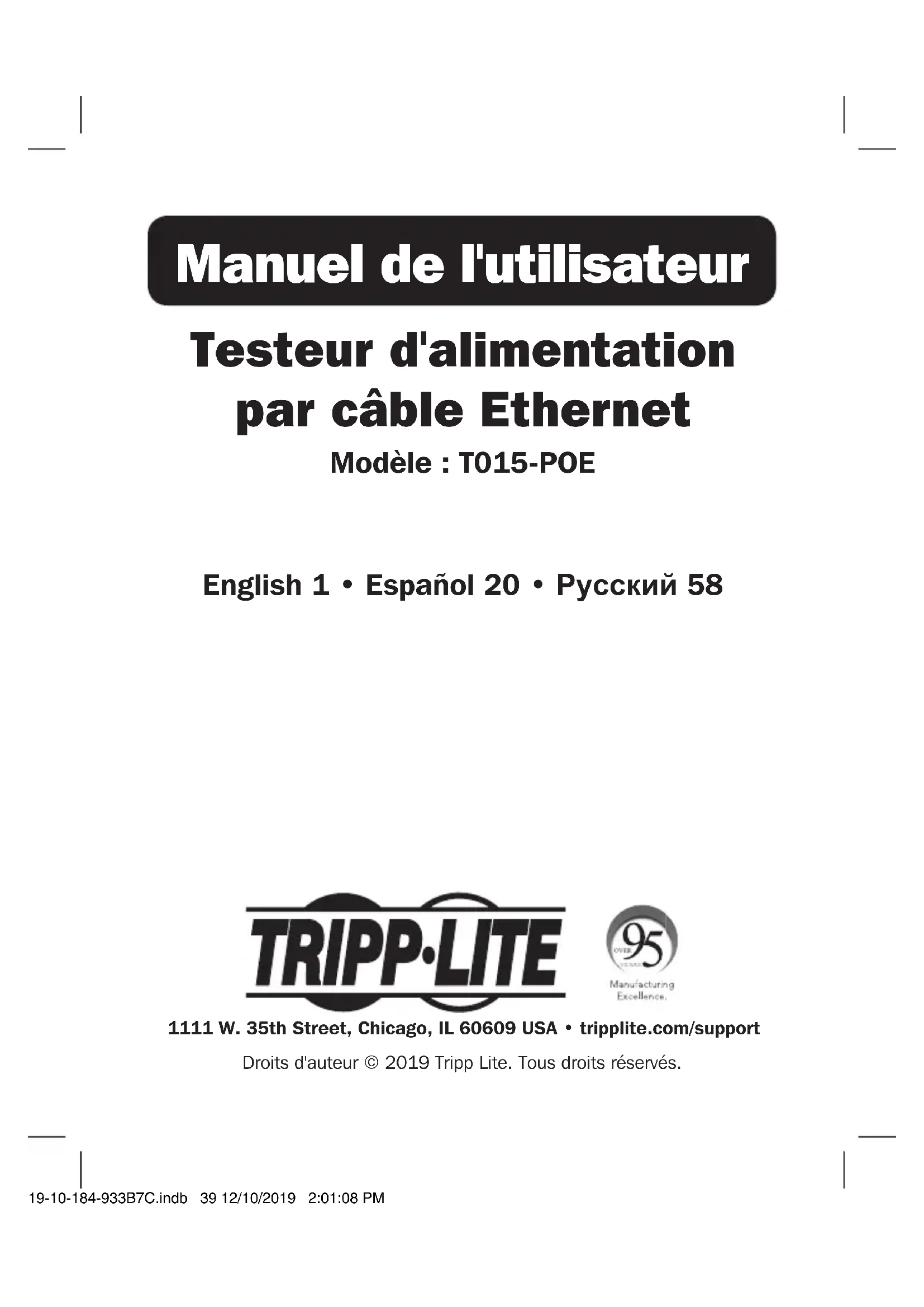

Manuel de l'utilisateur

Testeur d'alimentation par câble Ethernet

Modèle : T015-POE

English 1 • Español 20 • Русский 58

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Consignes de sécurité générales

• L'émetteur est alimenté par trois batteries sèches de 1,5 V AAA. L'appareil à distance n'a pas besoin d'alimentation.
- Utiliser uniquement des batteries qui répondent aux spécifications ci-dessus pour éviter d'endommager le testeur.
- Ne pas placer le testeur dans un endroit poussiéreux, humide ou dont la température est supérieure à 40 °C (104 °F).
- Ne pas démonter le testeur. Il n'existe aucune pièce réparable par l'utilisateur.
- Lorsque le testeur a été utilisé pendant une période prolongée, enlever les batteries pour éviter qu'elles en fuient et qu'elles ne causent des dommages à l'appareil.
- Ne pas utiliser le testeur pour détecter des lignes électriques sous tension (comme des lignes d'alimentation de 220 V); cela risquerait d'endommager l'appareil ou de causer des lésions corporelles.
- Ne pas effectuer des opérations sur des lignes de communication pendant des orages afin d'éviter les blessures infligées par la foudre.

Contenu de l'emballage

• Émetteur
• Appareil à distance
• Fil du câble
• Batteries AAA (3x)
• Étui de transport
  • Manuel de l'utilisateur

Applications typiques

• Vérifier les informations des dispositifs d'alimentation électrique par Ethernet (PoE) standards/non standards, comme la tension, la polarité, midspan ou endspan
• Identifier le type d'équipement d'alimentation électrique (PSE), 802.3af ou 802.3at standard
• Tester le courant en temps réel consommé par les dispositifs de distribution de puissance (PD) dans les systèmes d'alimentation PoE
• Tester l'état ouvert, court et croisé dans le câble du réseau
• Tester le courant consommé par les applications CC
• Tester la fonction de bouclage d'un commutateur

Vue d'ensemble

Le testeur d'alimentation électrique par câble Ethernet (PoE) T015-POE est constitué de deux parties : un émetteur et un appareil à distance. Il dispose de fonctions telles que la détection d'équipement PoE standard et non standard, le test en ligne de l'alimentation PoE, le test de la continuité du câble de réseau, le test de l'alimentation CC, le test de bouclage du commutateur et d'autres fonctions. Il s'agit d'un outil pratique à utiliser pour le personnel technique pendant l'installation et l'entretien de l'équipement de surveillance de la sécurité du câblage de communication, du câblage intégré et autres systèmes à courant faible.

42

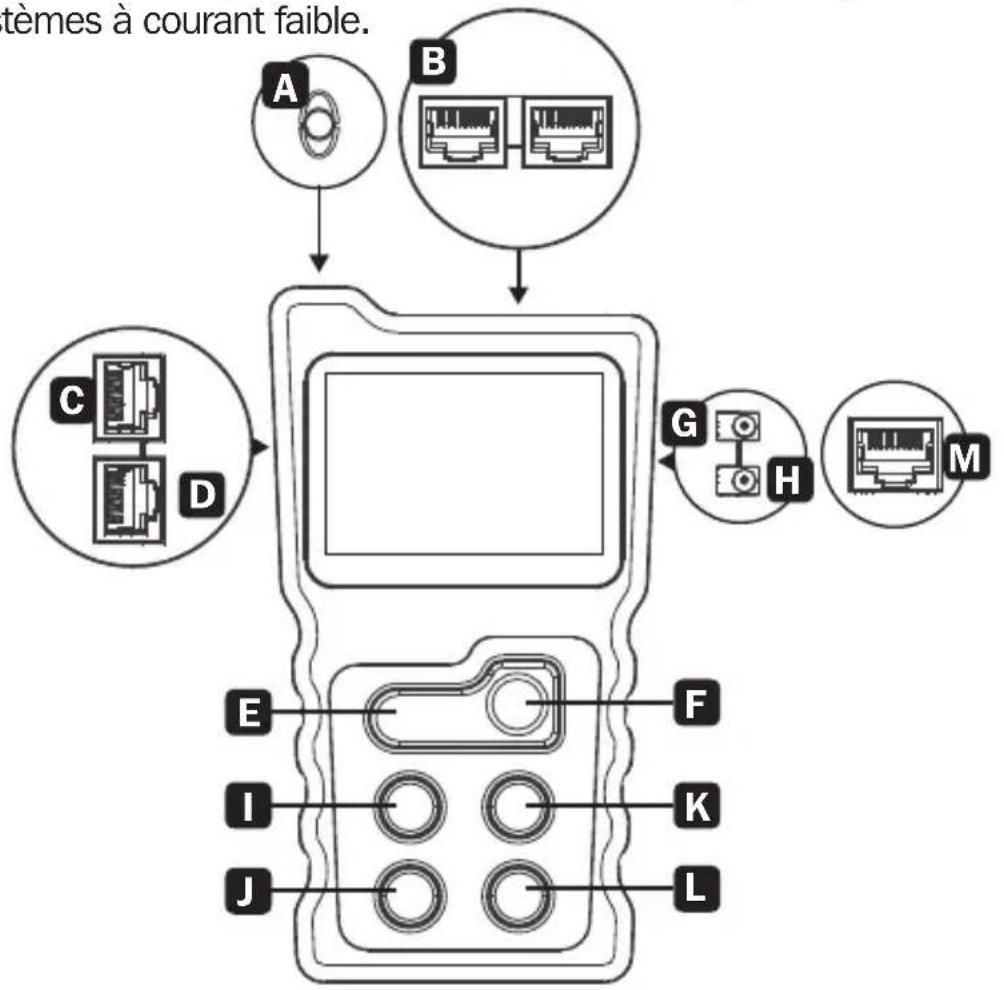

Vue d'ensemble

A Éclairage
B Ports de test PoE
C Port de test de bouclage
D Port de test du schéma des fils
E Touche d'activation/désactivation de l'éclairage
F Touche de mise sous tension/hors tension
G Port d'entrée de l'alimentation CC
H Port de sortie de l'alimentation CC
I Touche de défilement à gauche
J Touche de retour
K Touche de défilement à droite
L Touche OK
M Port de test de continuité du câble

Caractéristiques techniques

Indicateur de l'émetteur ACL	avec rétroéclairage, 128 x 64 mm
Fonction de continuité	Types de câbles STP UTP
	Max. Plage du test 600 m (1 968 pi)
	Schéma des fils	Émetteur + appareil à distance
		Émetteur + commutateur/routeur
Fonction PoE	Plage de test	Commutateur POE de 5 V à 60 V CC
	Identifier le standard	802.3af/at (standard/non-standard)
	Test de la plage de puissance	0 W à 18 W
Fonction d'alimentation	Plage de test de la tension	0 V à 60 V CC
	Plage de test du courant	0 A à 3 A
	Plage de test de l'alimentation	0 A à 180 W
Protection de la tension d'entrée	CC 48 V 5 mA
Max. Courant de travail ≤80	mA
Bouclage	Compatible avec un commutateur 10M, 100M, 1 000M
Alimentation Batteries AAA, 3x
Caractéristiques techniques de l'appareil à distance
Port RJ45
Fonction Schéma des fils pour les câbles de réseau
Protection de la tension d'entrée	CC 48 V 5 mA

Utilisation du produit

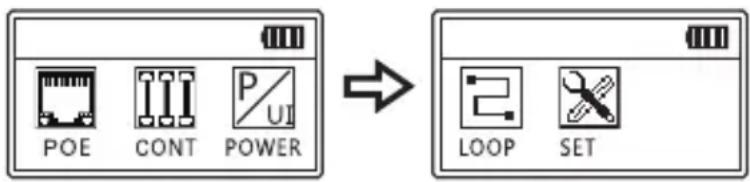

Menu principal

• PoE – test du commutateur PoE et test de l'alimentation PoE
• CONT – test ouvert, court ou croisé, etc.
• POWER – test de la tension et du courant entre l'adaptateur de courant et le dispositif alimenté, de même que le calcul de la puissance consommée par le dispositif alimenté
• LOOP – test qui vérifie si le bouclage du câble du réseau connecté au commutateur fonctionne correctement
• SET – configurer la langue, la durée du rétroéclairage, le délai d'arrêt automatique, le contraste et les versions

Fonction du test PoE

Test du commutateur PoE

Connector un câble du réseau local entre le commutateur PoE et le port PoE sur l'émetteur. Une fois la connexion établie, une valeur de tension fluctuante s'affichera à l'écran. Appuyer sur «OK » pour lancer le test. Le résultat s'affichera à l'écran.

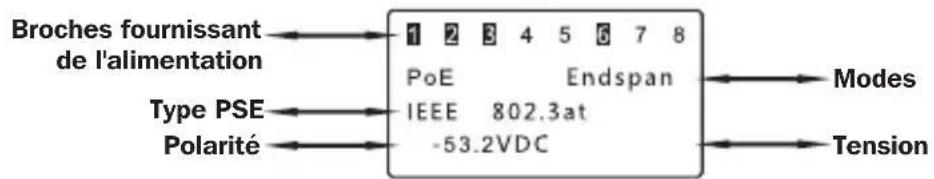

Équipement PoE standard

Si le commutateur PoE testé est standard, le résultat du test s'affichera comme le montre l'image suivante.

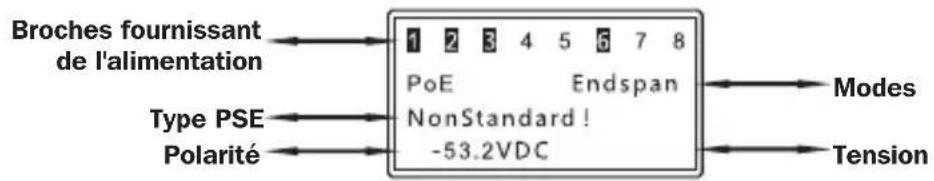

Équipement PoE non standard

Si le commutateur PoE testé est non standard, le résultat du test s'affichera comme le montre l'image suivante.

Fonction du test PoE

Erreur de connexion

Si le résultat du test affiche « Connect Error » (erreur de connexion), la connexion n'est pas normale ou d'autres dispositifs PoE sont connectés au circuit. Après une reconnexion fructueuse, effectuer le test de nouveau.

Aucune connexion

Si le résultat du test affiche Unconnected (non connecté), l'équipement PoE n'est pas connecté.

Fonction du test PoE

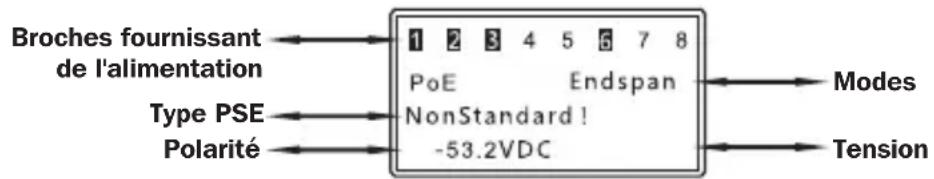

Test de l'alimentation électrique par câble Ethernet (PoE)

Dans le test de l'alimentation PoE, un dispositif d'alimentation PoE et un dispositif alimenté PoE (comme un commutateur PoE et une caméra PoE) doivent être connectés au port PoE de l'émetteur.

Une fois la bonne connexion établie, une valeur de tension fluctuante s'affichera à l'écran. Quelques secondes plus tard, il passera automatiquement à l'interface de test de l'alimentation. Les informations de l'écran s'affichent comme sur l'image suivante.

Lorsque l'écran affiche PoE Power (alimentation PoE), appuyer sur la touche « OK » pour identifier le type de PSE. Si le message « Non-Standard » s'affiche, le dispositif d'alimentation PoE n'est pas conforme à la norme PoE. Si aucun nouveau message ne s'affiche, cela indique que le dispositif d'alimentation PoE est conforme à la norme PoE. (L'alimentation PoE est le courant actuellement consommé par le dispositif alimenté PoE.) Utiliser la fonction de test du commutateur PoE pour tester le commutateur séparément.

Fonction du test PoE

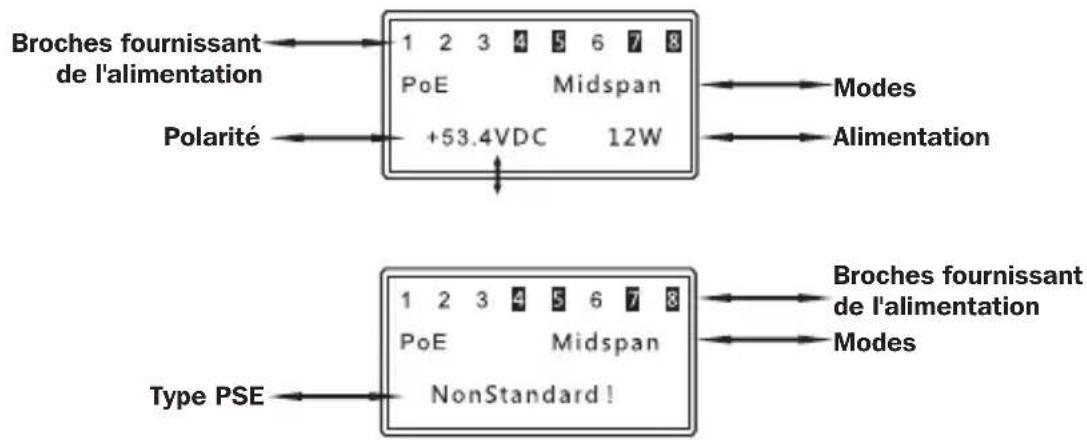

Circonstances particulières

Si un dispositif PoE est connecté à l'émetteur et qu'il passe directement à l'interface d'affichage de l'alimentation comme dans la première image suivante, le dispositif PoE est de type non standard. Dans cet état, appuyer sur la touche « OK » pour voir le message-guide de l'écran comme étant « Non-Standard » comme la seconde image.

Test du schéma des fils

Ce test sert à vérifier l'état court, ouvert ou croisé du câble. Le câble testé peut être un câble de réseau UTP 8-core ou un câble de réseau STP 9-core. Les images suivantes illustrent un état de bonne connexion.

8 broches 9 broches

S'il y a un court-circuit, ou si un état court, croisé et ouvert existe ensemble, le dispositif affiche uniquement le court-circuit, sans aucun autre état affiché.

La paire 1 / 2 et 4 / 5 est court-circuitée, respectivement.

Autre état affiché :

Les broches 5 et 8 sont brisées.

Les broches 5 et 6 sont croisées; Les broches 1 et 8 sont croisées.

Bon état

Test du schéma des fils

Si le résultat du test est « Cable Open » (câble ouvert), vérifier la présence des états suivants :

1. Le câble est ouvert.
2. Le câble n'est pas connecté à l'émetteur.
3. Le câble vers l'appareil à distance a été déconnecté.

Fonction du test d'alimentation

Ce test vise à vérifier la tension, le courant et l'alimentation entre l'adaptateur de courant et le dispositif alimenté. Raccorder l'adaptateur de courant au dispositif, puis choisir « Power » (courant) dans le menu principal. Les résultats s'afficheront immédiatement.

Test de bouclage

Ce test vérifie si le bouclage du câble du réseau qui est connecté au commutateur fonctionne correctement

Connector le port du commutateur au port de bouclage de l'émetteur avec un câble de réseau. Si l'indicateur est allumé, la boucle est correcte. Si l'indicateur est éteint, il y a un problème avec la boucle.

Fonction d'éclairage

Appuyer sur la touche Light (éclairage) pour allumer ou éteindre la lumière.

Réglages

Réglages de la langue

L'anglais est la seule langue disponible pour les réglages.

Réglages du rétroéclairage

Ajuster la durée du rétroéclairage en choisissant entre 15 secondes, 30 secondes, 60 secondes, éclairage longue durée et éteint.

Délai d'arrêt automatique

Ajuster la durée du rétroéclairage en choisissant entre 15 minutes, 30 minutes, 1 heure, OFF (éteint).

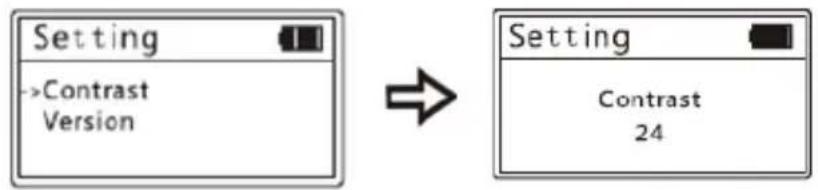

Réglages du contraste

Appuyer sur les touches de gauche et de droite pour ajuster le contraste jusqu'à l'affichage du contraste voulu.


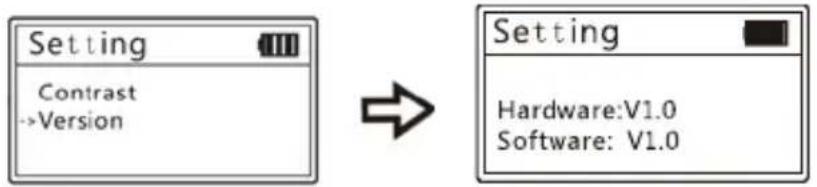

Informations sur les versions

Affiche les informations sur la version actuelle du logiciel et du matériel.

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

Garantie

SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES, TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien des fonctions vitales ou affecter de façon majeure sa sécurité ou son efficacité.
