MANUAL DE USUARIO T015POE Tripp Lite

Manual del Propietario

Probador de Energía sobre Ethernet

Modelo: T015-POE

English 1 • Français 39 • Русский 58

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

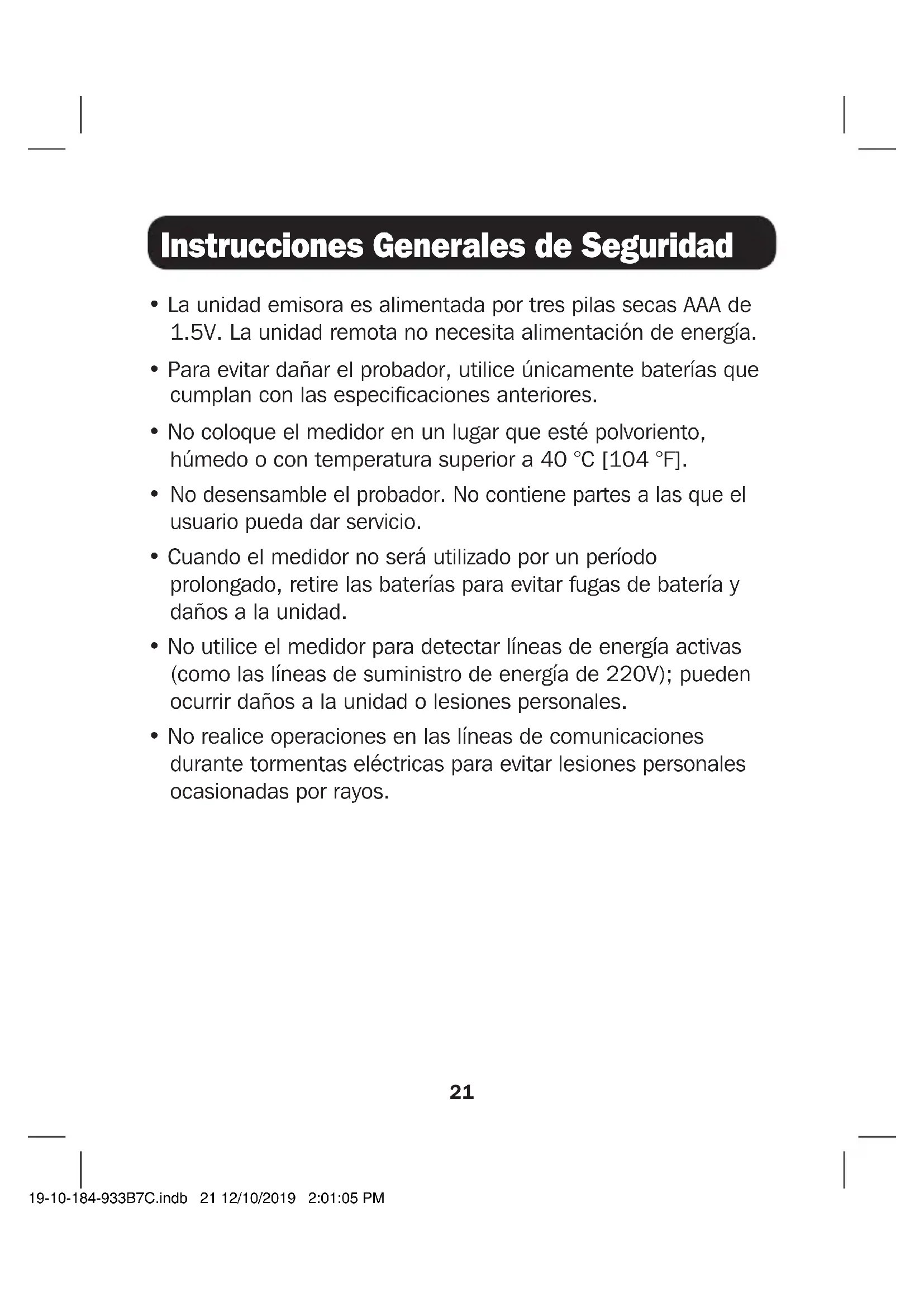

Instrucciones Generales de Seguridad

• La unidad emisora es alimentada por tres pilas secas AAA de 1.5V. La unidad remota no necesita alimentación de energía.
• Para evitar dañar el probador, utilice únicamente baterías que cumplan con las especificaciones anteriores.
• No coloque el medidor en un lugar que esté polvoriento, húmedo o con temperatura superior a 40 °C [104 °F].
• No desensamble el probador. No contiene partes a las que el usuario pueda dar servicio.
• Cuando el medidor no será utilizado por un período prolongado, retire las baterías para evitar fugas de batería y daños a la unidad.
• No utilice el medidor para detectar líneas de energía activas (como las líneas de suministro de energía de 220V); pueden ocurrir daños a la unidad o lesiones personales.
• No realice operaciones en las líneas de comunicaciones durante tormentas eléctricas para evitar lesiones personales ocasionadas por rayos.

Contenido del Empaque

• Unidad Emisora
• Unidad Remota
• Punta del Cable
• Baterías AAA (3x)
  • Maletín/funda de transporte
• Manual del Propietario

Aplicaciones Típicas

• Pruebe la información de los dispositivos PoE estándar/no estándar, como voltaje, polaridad, intervalo medio o intervalo final
• Identifique el tipo de equipo de suministro de energía (PSE), estándar 802.3af o 802.3at
  • Realice una prueba de la energía consumida en tiempo real por dispositivos de Entrega de Energía (PD) en los sistemas de suministro de energía PoE
• Compruebe para detectar un estado de abertura, corto y cruzado en el cable de red
• Compruebe la potencia consumida por aplicaciones de CD
• Pruebe la función de lazo de retorno (loopback) de un switch

Descripción General

El Comprobador de Energía sobre la Ethernet T015-POE consta de dos partes: un emisor y un control remoto. Tiene funciones como detección de equipos PoE estándar y no estándar, prueba en línea de alimentación PoE, prueba de continuidad del cable de red, prueba de alimentación de CD, prueba de lazo de retorno del switch y otras funciones. Es una herramienta práctica para el personal técnico para usarla durante la instalación y mantenimiento de equipos de monitoreo de seguridad, cableado de comunicaciones, cableado integrado y otros sistemas de corriente débil.

23

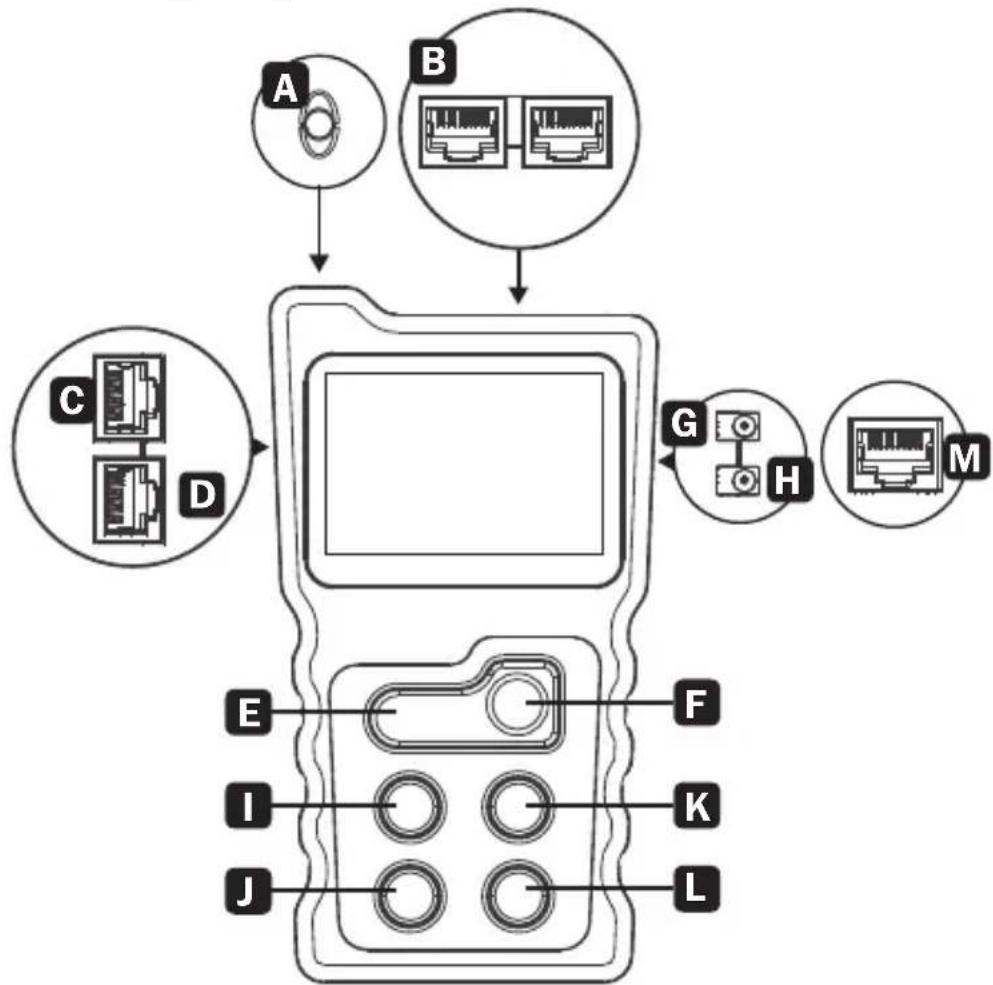

Descripción General

A Luz
B Puertos de Prueba de PoE
C Puerto de Prueba de Lazo de Retorno (Loopback)
D Puerto de Prueba de Mapeo de Cableado
E Llave de Encendido/Apagado de Luz
F Llave de Encendido/Apagado
G Puerto de Alimentación de Energía de CD
H Puerto de Salida de Energía de CD
I Tecla de Desplazamiento a la Izquierda
J Tecla de Retorno
K Tecla de Desplazamiento a la Derecha
L Tecla de OK
M Puerto de Prueba de Continuidad de Cable

Especificaciones

Indicador del Emisor LCD con	Iluminación Posterior, 128 x 64 mm
Función de Continuidad	Tipos de Cable UTP, STP
	Máximo Rango de Pruebas	600 m [1968 pies]
	Mapeo de Cableado	Emisor + Control Remoto
		Emisor + Switch/Ruteador
Función de PoE	Rango de Prueba	Switch POE de 5V-60V CD
	Identificación Estándar	802.3af/at (Estándar/No Estándar)
	Potencia de Rango de Prueba	0W-18W
Función de Potencia	Rango de Prueba de Voltaje	0V-60V CD
	Rango de Prueba de Corriente	0A-3A
	Rango de Prueba de Potencia	0A-180W
Protección de Voltaje de Entrada	DC48V 5mA
Máximo Corriente de Trabajo	≤80mA
Lazo de Retorno (Loopback)	Compatible con Switch de 10M, 100M, 1000M
Fuente de Alimentación Baterías AAA, 3x
Especificaciones de Control Remoto
Puerto RJ45
Función Mapeo de Cableado para Cables de Red
Protección de Voltaje de Entrada	DC48V 5mA

Uso del Producto

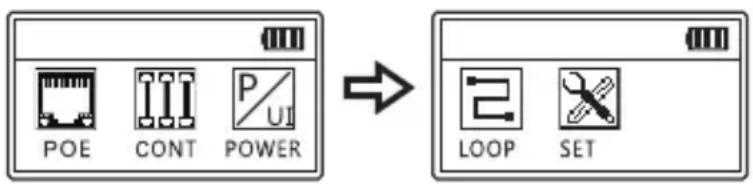

Menú Principal

• PoE - Prueba de switch de PoE y prueba de energía de PoE
• CONT – Prueba para detectar un estado de abertura, corto y cruzado, etc.
• POTENCIA – Prueba la corriente y el voltaje entre el adaptador de corriente y el dispositivo alimentado, y también calcula la potencia consumida por el dispositivo alimentado
• LOOP – Comprueba si el lazo de retorno (loopback) del cable de la red que está conectado al switch está funcionando correctamente
• SET – Configuración de idioma, tiempo de luz posterior, tiempo de apagado automático, contraste y versiones

Función de Prueba de PoE

Prueba de Switch de PoE

Conecte un cable de LAN entre el switch de PoE y el puerto PoE del emisor. Una vez que se realiza la conexión, en la pantalla se mostrará un valor fluctuante del voltaje. Pulse "OK" para iniciar las pruebas. Los resultados se mostrarán en la pantalla.

1 2 3 4 5 6 7 8 PoE TESTING

Equipos PoE Estándar

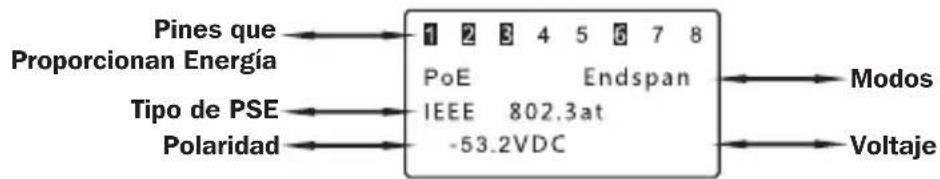

Si el switch de PoE probado es estándar, el resultado de las pruebas se mostrará como la imagen siguiente.

Pines que Proporcionan Energía Tipo de PSE Polaridad 1 2 3 4 5 6 7 8 PoE Endspan IEEE 802.3at -53.2VDC Modos Voltaje

Equipos PoE No Estándar

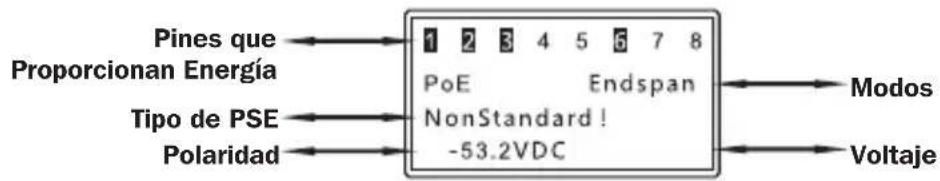

Si el switch de PoE probado es no estándar, el resultado de las pruebas mostrará la imagen siguiente.

Pines que Proporcionan Energía Tipo de PSE Polaridad 1 2 3 4 5 6 7 8 PoE Endspan NonStandard! -53.2VDC Modos Voltaje

Función de Prueba de PoE

Conexión con Error

Si el resultado de la prueba muestra "Connect error", la conexión no es normal u otros dispositivos PoE están conectados al circuito. Después de reconectar correctamente, realice la prueba de nuevo.

1 2 3 4 5 6 7 8 Connect Error

Sin conexión

Si el resultado de la prueba muestra Unconnected, no se detecta el equipo PoE.

Función de Prueba de PoE

Prueba de Energía de PoE

Si la prueba de energía de PoE, necesitan estar conectados al puerto PoE del emisor, una fuente de alimentación de PoE y un dispositivo alimentado por PoE (como un Switch PoE y una cámara PoE).

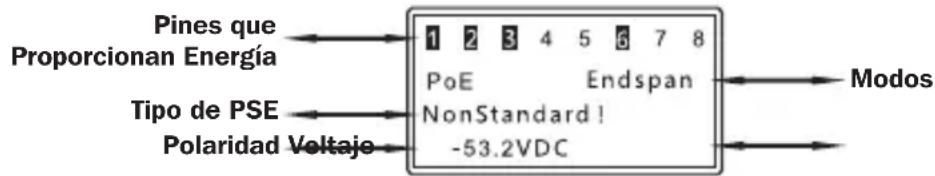

Después de realizada la conexión correcta, en la pantalla se mostrará un valor fluctuante del voltaje. Algunos segundos después, ingresará automáticamente la interfaz de prueba de energía. La información que aparece en la pantalla es similar a la siguiente.

Pines que Proporcionan Energía Tipo de PSE Polaridad Voltaje 1 2 3 4 5 6 7 8 PoE Endspan NonStandard! -53.2VDC Modos

Cuando la pantalla muestra PoE Power, oprima la tecla "OK" para identificar el tipo de PSE. Si aparece el mensaje "Non-Standard", el dispositivo de suministro de energía PoE no cumple con el estándar de PoE. Si no aparece un nuevo mensaje, indica que el dispositivo de suministro de energía PoE cumple con el estándar de PoE. (Potencia PoE es la potencia consumida actualmente por el dispositivo alimentado por PoE). Utilice la función de prueba del switch PoE para comprobar el switch por separado.

Función de Prueba de PoE

Circunstancias Especiales

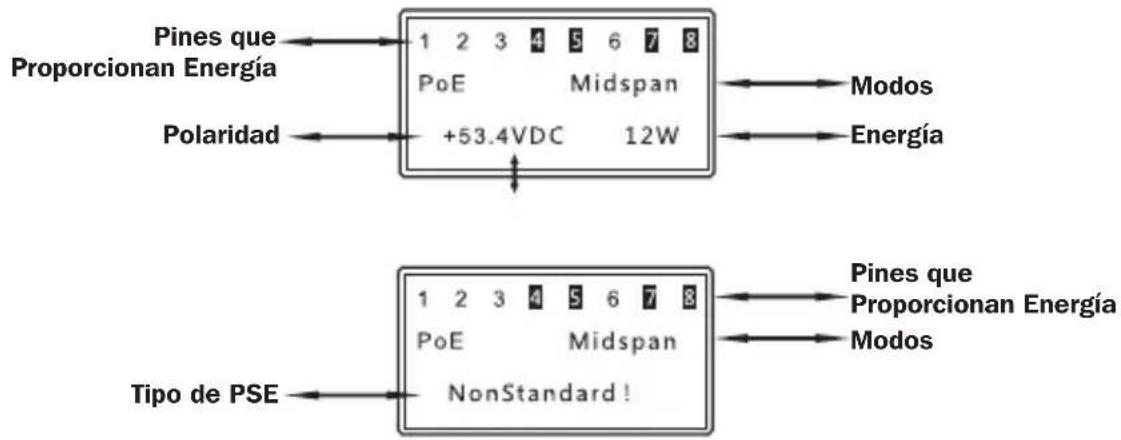

Si se conecta un dispositivo PoE al emisor y se ingresa a la interfaz de pantalla de energía directamente como en la primera imagen siguiente, el dispositivo PoE es un tipo no estándar. Bajo esta condición, presione la tecla "OK" para ver el mensaje de la pantalla como "Non-Standard" como en la segunda imagen.

Pines que Proporcionan Energía Polaridad 1 2 3 4 5 6 7 8 PoE Midspan +53.4VDC 12W Modos Energía Tipo de PSE 1 2 3 4 5 6 7 8 Pines que Proporcionan Energía Modos NonStandard!

Prueba de Mapeo de Cableado

Esta prueba es para detectar un estado de abertura, corto y cruzado en el cable. El cable probado puede ser un cable de red UTP de 8 núcleos o un cable de red STP de 9 núcleos. Las siguientes imágenes muestran un buen estado de conexión.

CONT R : 1 2 3 4 5 6 7 8 M : 1 2 3 4 5 6 7 8

CONT R : 1 2 3 4 5 6 7 8 G M : 1 2 3 4 5 6 7 8 G

8 Pines 9 Pines

Si existe a la vez un estado de corto circuito o un circuito en corto, cruzado y abertura, el dispositivo muestra solo corto circuito, y no muestra ningún otro estado.

CONT Short R : M: 1 2 3 4 5 6 7 8

Los pares 1 / 2 y 4 / 5 están en corto circuito, respectivamente Otras Pantallas de Estado:

Pines 5 y 8 rotos Pines 5 y 6 cruzados; En buen estado Los pines 1 y 8 están cruzados

Prueba de Mapeo de Cableado

Si el resultado de la prueba es "Cable Open", compruebe para detectar estas condiciones:

1. El cable está abierto
2. El cable no está conectado al emisor
3. El cable a la unidad remota ha sido desconectado

Función de Prueba de Energía

Esta prueba es para comprobar el voltaje, la corriente y la potencia entre el adaptador de energía y el dispositivo alimentado. Conecte el adaptador de energía al dispositivo y elija "Power" en el menú principal. Los resultados se mostrarán de forma inmediata.

POWER Voltage : 12.0V Current : 1.85A Power : 22.2W

Prueba de Lazo de Retorno (Loop-Back)

Esta prueba comprueba si el lazo de retorno (loopback) del cable de la red que está conectado al switch está funcionando correctamente.

Conecte el puerto del switch al puerto del lazo de retorno con un cable de red. Si el indicador está encendido, el lazo es correcto. Si el indicador está apagado, existen problemas dentro del lazo.

Función de Iluminación

Oprima la tecla Light para encender o apagar la luz.

Parámetros

Configuraciones de Idioma

La única configuración de idioma disponible es inglés.

Configuración de iluminación posterior

Ajuste el tiempo de iluminación posterior entre 15 segundos, 30 segundos, 60 segundos, de duración de luz y apagado.

Tiempo de Apagado Automático

Ajuste el tiempo de iluminación posterior entre 15 minutos, 30 minutos, 1 hora, APAGADO.

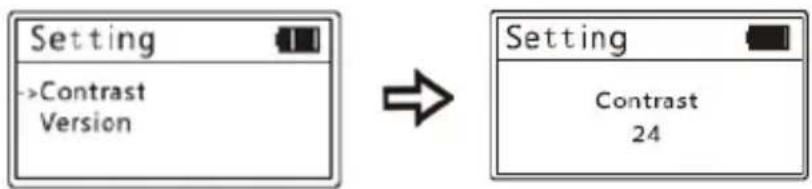

Configuraciones de Contraste

Oprima las teclas a la izquierda y la derecha para ajustar el contraste hasta que se muestre el contraste deseado.


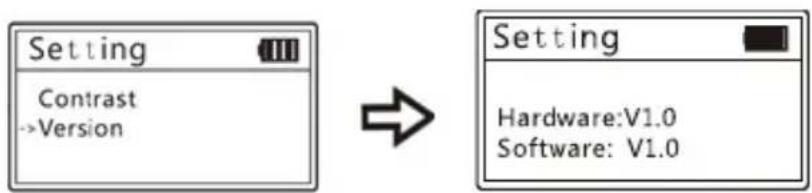

Información de Versión

Muestra la información sobre la versión actual del software y hardware.

Garantía

GARANTÍA LIMITADA POR 2 AÑOS

TRIPP LITE garantiza durante un período de dos (2) años a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de TRIPP LITE o de un centro de servicio autorizado de TRIPP LITE. Los productos deben ser devueltos a TRIPP LITE o a un centro de servicio autorizado de TRIPP LITE con los cargos de transporte prepagados y deben incluir una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que se dañen como resultado de accidentes, negligencia o uso indebido, o hayan sido alterados o modificados de alguna manera.

Garantía

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO.

Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

SALVO POR LO INDICADO ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE ASUMIRÁ RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O EMERGENTES QUE SURJAN COMO RESULTADO DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. De manera específica, TRIPP LITE no es responsable por ningún costo, como pérdida de utilidades o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de substitutos, reclamaciones de terceros o de otro modo.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en la misma cantidad (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
