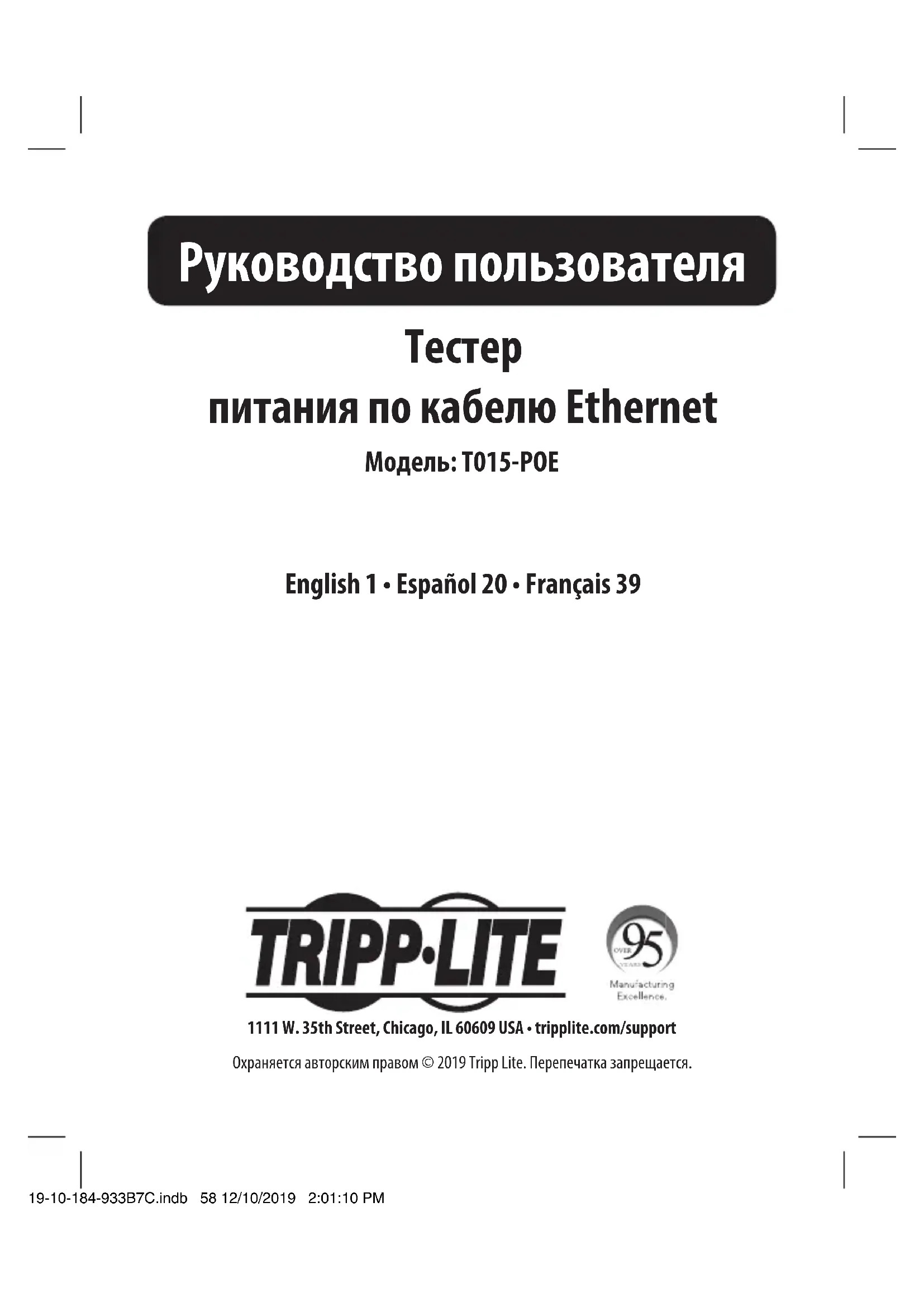

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T015POE Tripp Lite

Руководство пользователя

Тестер

питания по кабелю Ethernet

Модель: Т015-РОЕ

English 1 • Español 20 • Français 39

TRIPP·LITE

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Общие указания по технике безопасности

• Источник сигнала питается от трех сухих батареек типа AAA напряжением 1,5 В. Удаленный модуль не требует электропитания.
• Во избежание повреждения тестера используйте только батарейки, удовлетворяющие вышеизложенным требованиям.
• Не устанавливайте тестер в местах повышенной запыленности или влажности, а также при температурах выше 40°C.
• Не разбирайте тестер. Внутри него нет деталей, обслуживаемых пользователем.
• Если тестер не планируется использовать в течение длительного периода, выньте из него батарейки во избежание их утечки и повреждения устройства.
• Не используйте тестер для проверки питающих проводов, находящихся под напряжением (например, в сетях электропитания напряжением 220 В), поскольку это может привести к повреждению устройства или причинить вред здоровью людей.
• Не производите каких-либо операций на линиях связи во время грозы во избежание возможных травм при ударах молнии.

Содержимое упаковки

• Источник сигнала
• Удаленный модуль
  • Кабельный ввод
  • Элементы питания AAA (3 шт.)
  • Футляр для переноски
• Руководство пользователя

Типовые цели применения

• Проверяйте информацию, имеющуюся на стандартных/нестандартных PoE-устройствах (в частности, напряжение, полярность или обозначение конечного источника питания)
• Распознавайте тип оборудования, обеспечивающего электропитание (стандарт 802.3af или 802.3at)
• Проверяйте потребляемую мощность устройств Power Delivery (PD) в системах электропитания PoE в режиме реального времени
• Проверяйте состояние сетевого кабеля (разомкнутый, короткозамкнутый, перекрестный/кросс)
• Проверяйте потребляемую мощность оборудования постоянного тока
• Проверяйте функцию закольцовывания коммутатора

Краткое описание

Тестер питания по кабелю Ethernet мод. Т015-РОЕ имеет два составных элемента: источник сигнала и удаленный модуль. Данное устройство выполняет такие функции как распознавание стандартного и нестандартного РоЕ-оборудования, проверка РоЕ-питания в оперативном режиме, проверка целостности сетевых кабелей, проверка наличия питания постоянного тока, проверка функции закольцовывания коммутаторов и др. Оно является полезным инструментальным средством для технического персонала при монтаже и техническом обслуживании оборудования систем охранной сигнализации, проводов систем связи, комбинированной проводки и других слаботочных систем.

61

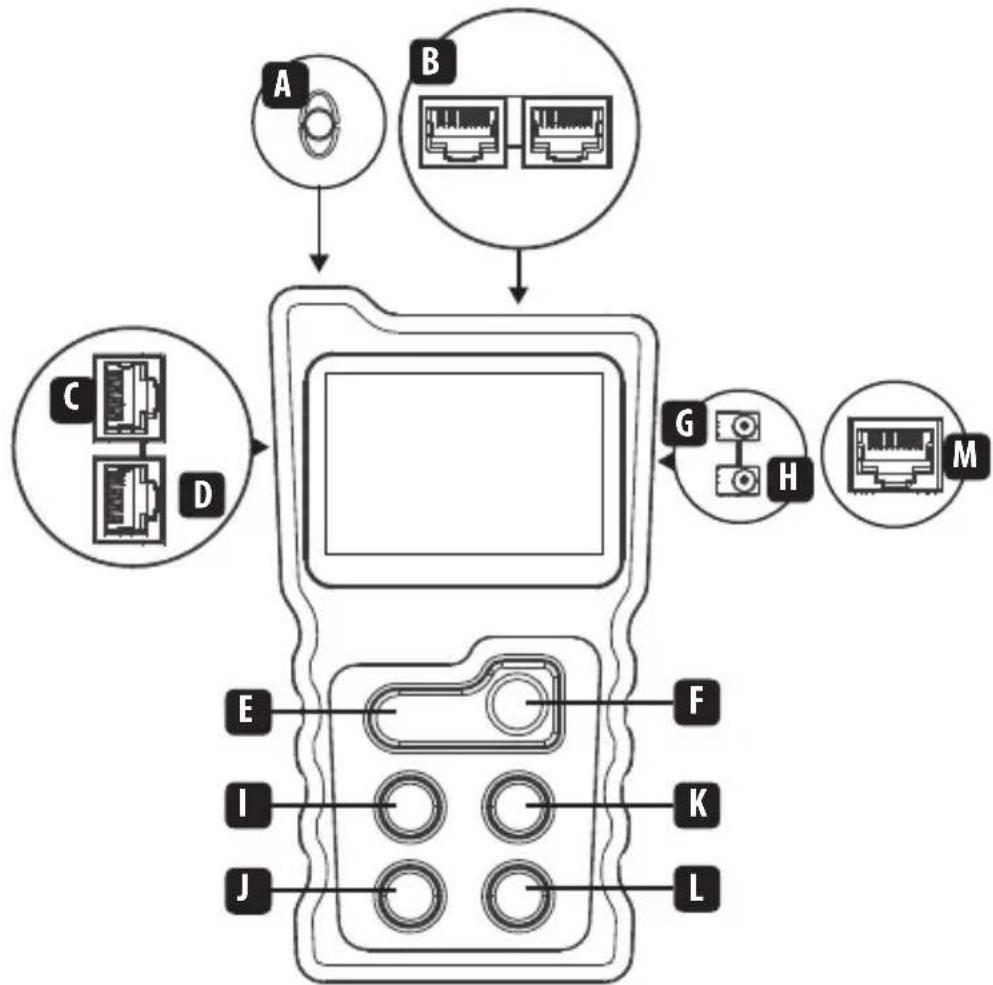

Краткое описание

A Подсветка
В Порты для тестирования PoE
С Порт для тестирования функции закольцовывания
D Порт для тестирования распайки разъемов кабеля
E Кнопка включения/выключения подсветки
F Кнопка включения/выключения питания
G Входной порт питания постоянного тока
H Выходной порт питания постоянного тока
I Кнопка прокрутки влево
J Кнопка возврата
К Кнопка прокрутки вправо
L Кнопка ОК
M Порт для проверки целостности кабелей

Технические характеристики

Индикатор источника сигнала ЖК-дисплей (128 x 64 мм) с подсветкой
Функция проверки целостности	Типы кабелей	STP UTP
	Макс. дальность тестирования	600 м
	Распайка разъемов кабеля	Источник сигнала +удаленный модуль
		Источник сигнала +коммутатор/маршрутизатор
Функция PoE	Диапазон тестирования	Коммутатор с питаниемпо Ethernet (5-60 В=)
	Распознавание стандарта	802.3af/at(стандартный/нестандартный)
	Тестируемый диапазон мощностей	0-18 Вт
Функция питания	Тестируемый диапазон напряжений	0-60 В=
	Тестируемый диапазон токов	0-3 А
	Тестируемый диапазон мощностей	0-180 Вт
Защита входного напряжения 48 В= 5 мА
Макс. рабочий ток ≤ 80 мА
Закольцовывание Совместим с коммутаторами 10М, 100М, 1000М
Блок питания Элементы питания AAA (3 шт.)
Характеристики удаленного модуля
Порт RJ45
Функциональное назначение Распайка разъемов сетевых кабелей
Защита входного напряжения 48 В= 5 мА

Использование изделия

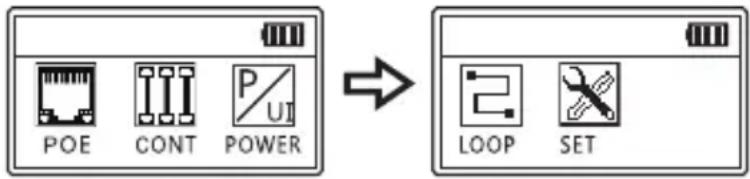

Главное меню

• PoE — тестирование PoE-коммутатора и тестирование PoE-питания
• CONT – Тестирование состояния кабелей (разомкнутый, короткозамкнутый, перекрестный и пр.)
• POWER – Тестирование напряжения и тока между блоком питания и запитываемым устройством, а также расчет мощности, потребляемой запитываемым устройством
• LOOP – Тестирование надлежащей работы функции закольцовывания сетевого кабеля, подключенного к коммутатору
• SET – Настройка языка, времени подсветки, времени автоматического отключения, контрастности и версий

Функция тестирования PoE

Тестирование РоЕ-коммутатора

Соедините PoE-коммутатор и порт PoE источника сигнала через кабель локальной сети. После установления соединения на экране отображается колеблющееся значение напряжения. Нажмите "ОК" для запуска тестирования. Результат отобразится на экране.

1 2 3 4 5 6 7 8 PoE TESTING

Стандартное РоЕ-оборудование

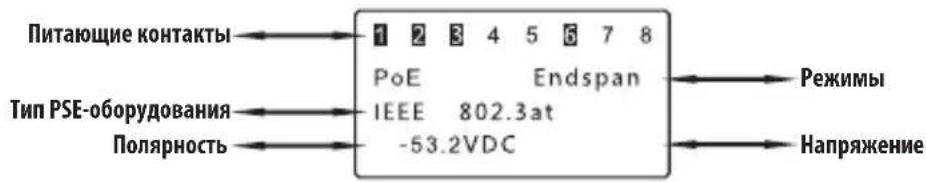

Если тестируемый PoE-коммутатор является стандартным, то результат тестирования будет отображаться в следующем виде.

Питающие контакты Тип PSE-оборудования Полярность 1 2 3 4 5 6 7 8 PoE Endspan IEEE 802.3at -53.2VDC Режимы Напряжение

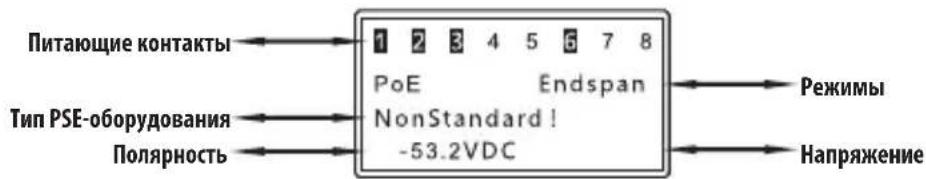

Нестандартное РоЕ-оборудование

Если тестируемый РоE-коммутатор является нестандартным, то результат тестирования будет отображаться в следующем виде.

Питающие контакты Тип PSE-оборудования Полярность 1 2 3 4 5 6 7 8 PoE Endspan NonStandard! -53.2VDC Режимы Напряжение

Функция тестирования PoE

Неправильное соединение

Если в результате тестирования на экране появляется сообщение "Connect Error" ("Ошибка соединения"), это означает, что либо соединение является неправильным, либо к цепи подключены другие PoE-устройства. После устранения ошибок, допущенных при соединении, следует выполнить повторное тестирование.

1 2 3 4 5 6 7 8 Connect Error

Отсутствие соединения

Если в результате тестирования на экране появляется сообщение "Unconnected" ("Разъединено"), это означает, что PoE-оборудования не обнаружено.

Функция тестирования PoE

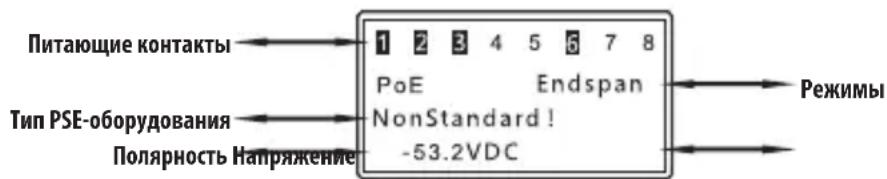

Тестирование РоЕ-питания

При тестировании PoE-питания необходимо подключить к порту PoE источника сигнала устройство, используемое в качестве источника PoE-питания, и устройство, запитываемое по технологии PoE (например, PoE-коммутатор или PoE-камеру).

При правильно выполненном соединении на экране отображается колеблющеся значение напряжения. Через несколько секунд производится автоматический переход в режим тестирования питания. Информация, выводимая на дисплей, отображается в следующем виде.

Питающие контакты Тип PSE-оборудования Полярность Напряжение 1 2 3 4 5 6 7 8 PoE Endspan NonStandard! -53.2VDC Режимы

При появлении на экране сообщения "PoE Power" ("PoE-питание") нажмите на кнопку "OK" для распознавания типа оборудования, обеспечивающего электропитание (PSE-оборудования). Если на экране появляется сообщение "Non-Standard" ("Нестандартный"), это означает, что устройство, используемое в качестве источника PoE-питания, не соответствует стандарту PoE. Если никаких новых сообщений не появляется, это означает, что устройство, используемое в качестве источника PoE-питания, соответствует стандарту PoE. (Мощность PoE-питания представляет собой мощность, потребляемую в текущий момент времени устройством, запитываемым по технологии PoE). Для отдельного тестирования коммутатора используйте функцию тестирования PoE-коммутаторов.

Функция тестирования PoE

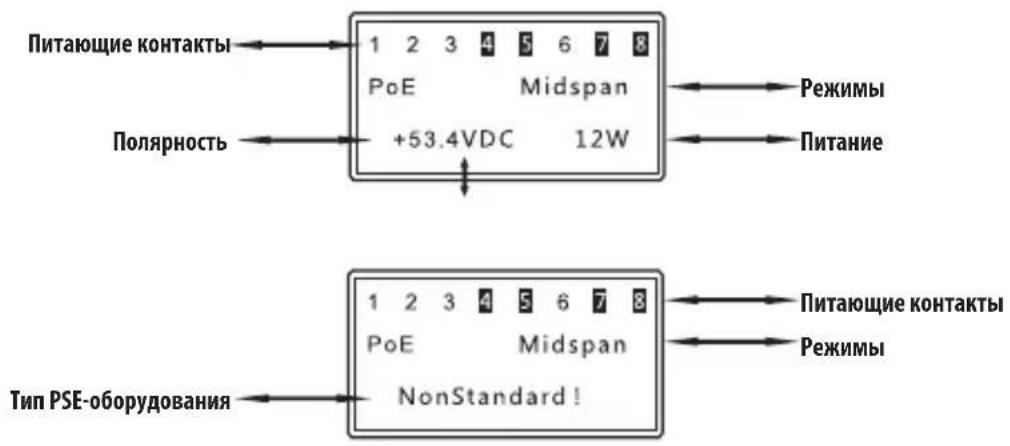

Особые случаи

Если какое-либо PoE-устройство подключено к источнику сигнала и непосредственно включает режим тестирования питания с интерфейсом, представленным на первом изображении, это означает, что PoE-устройство имеет нестандартный тип. В этом случае нажмите на кнопку "ОК", после чего на экране появится сообщение "Non-Standard" ("Нестандартный"), как показано на втором изображении.

Тестирование распайки разъемов кабеля

Данный тест предназначен для проверки состояния кабеля (разомкнутый, короткозамкнутый или перекрестный). Тестируемым кабелем может являться 8-жильный сетевой кабель типа UTP или 9-жильный сетевой кабель типа STP. На приведенных ниже изображениях показано состояние при надлежащем соединении.

CONT R : 1 2 3 4 5 6 7 8 | | | | | | M : 1 2 3 4 5 6 7 8

CONT R : 1 2 3 4 5 6 7 8 G | | | | | | | M : 1 2 3 4 5 6 7 8 G

8 контактов 9 контактов

При одновременном существовании состояний короткого замыкания либо короткого и перекрестного замыкания и размыкания устройство отображает только состояние короткого замыкания. Другие состояния не отображаются.

CONT Short R : M: 1 2 3 4 5 6 7 8

Короткое замыкание пары 1/2 и 4/5 соответственно

Отображения других состояний:

Контакты 5 и 8 повреждены Контакты 5 и 6 перекрещены Нормальное состояние Контакты 1 и 8 перекрещены

Тестирование распайки разъемов кабеля

Если в результате тестирования появляется сообщение "Cable Open" ("Кабель разомкнут"), убедитесь в отсутствии следующих состояний:

1. Кабель разомкнут
2. Кабель не подключен к источнику сигнала
3. Кабель, ведущий к удаленному модулю, отсоединен

Функция тестирования питания

Данный тест предназначен для проверки напряжения, тока и мощности между блоком питания и запитываемым устройством. Подсоедините блок питания к устройству и выберите опцию "Power" ("Питание") в главном меню. Результаты тестирования отображаются на экране немедленно.

POWER Voltage : 12.0V Current : 1.85A Power : 22.2W

Тестирование закольцовывания

Данный тест предназначен для проверки надлежащей работы функции закольцовывания сетевого кабеля, подключенного к коммутатору.

Соедините порт коммутатора с портом источника сигнала, предназначенным для тестирования функции закольцовывания, через сетевой кабель. Если индикатор загорается, это означает, что закольцовывание функционирует надлежащим образом. Если индикатор не загорается, это означает, что закольцовывание не функционирует надлежащим образом.

Для включения или выключения подсветки нажмите на кнопку "Light" ("Подсветка").

Настройки

Языковые настройки

Единственным доступным языком является английский.

Для установки времени подсветки предусматриваются следующие опции: "15 секунд", "30 секунд", "60 секунд", "Длительная подсветка" и "Выкл".

Время автоматического отключения

Для установки времени автоматического отключения предусматриваются следующие опции: "15 минут", "30 минут", "1 час" и "ВЫКЛ".

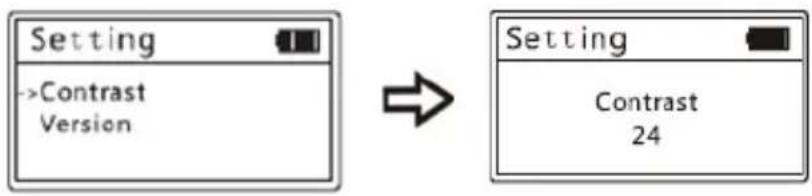

Настройки контрастности

Для регулировки контрастности изображения на экране нажимайте на левую и правую кнопки до момента достижения желаемого уровня.


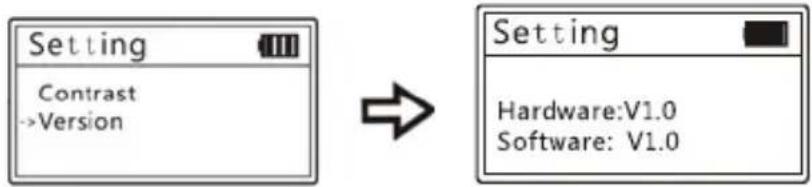

Информация о версии

На экране отображается информация о текущей версии программного и аппаратного обеспечения.

Гарантийные обязательства

ОГРАНИЧЕННАЯ ГАРАНТИЯ СРОКОМ 2 ГОДА

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение двух (2) лет с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

Гарантийные обязательства

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ.

В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
