X570 Steel Legend - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Facteur de forme	ATX (305 x 244 mm)
Socket	AMD AM4
Chipset	AMD X570
Processeurs compatibles	AMD Ryzen série 2000 et 3000 (Matisse, Pinnacle Ridge, Picasso)
Mémoire	DDR4, double canal, 4 x DIMM, max 128 Go, fréquences jusqu'à 4666+ MHz (OC)
Emplacements d'extension	2 x PCIe 4.0/3.0 x16 (selon CPU), 3 x PCIe 4.0 x1, 1 x M.2 (WiFi/BT)
Stockage	8 x SATA3 6 Gb/s, 1 x Hyper M.2 Gen4 x4, 1 x Hyper M.2 (SATA3/Gen4)
Audio	Realtek ALC1220, 7.1 CH HD, Purity Sound 4, ampli casque NE5532
Réseau	Intel I211AT, Gigabit LAN
Ports USB	1 x USB 3.2 Gen2 Type-A, 1 x USB 3.2 Gen2 Type-C, 6 x USB 3.2 Gen1, 4 x USB 2.0 (via embases)
Connecteurs arrière	1 x PS/2, 1 x HDMI, 1 x DisplayPort, 1 x SPDIF optique, 1 x RJ-45, 3 x jack audio
Connecteurs d'alimentation	1 x 24 broches ATX, 1 x 8 broches 12V, 1 x 4 broches 12V
Connecteurs ventilateurs	1 x CPU (4 broches), 1 x CPU/pompe (4 broches), 4 x châssis/pompe (4 broches)
Fonctions spéciales	RGB LED (embases RVB et adressable), AMD LED Fan header, Thunderbolt AIC, TPM (LPC et SPI)
Surveillance matérielle	Température, tension, vitesse ventilateurs
BIOS	UEFI AMI, support Plug and Play, ACPI 5.1, SMBIOS 2.3
Système d'exploitation	Windows 10 64 bits
Certifications	FCC, CE, ErP/EuP Ready
Poids	Environ 1.2 kg
Contenu de l'emballage	Carte mère, guide rapide, CD d'assistance, 4 câbles SATA (optionnel), 3 vis M.2 (optionnel), 2 entretoises M.2 (optionnel)

FOIRE AUX QUESTIONS - X570 Steel Legend ASROCK

Comment installer le processeur sur la carte mère X570 Steel Legend ?

Soulevez le levier du socket AM4, alignez les repères du processeur, insérez-le doucement sans forcer, puis abaissez le levier pour le verrouiller. Consultez le guide d'installation pour plus de détails.

Quels types de mémoire DDR4 sont compatibles ?

La carte mère prend en charge les mémoires DDR4 sans tampon ECC et non ECC. Les fréquences dépendent du processeur : jusqu'à 4666+ MHz (OC) avec Ryzen 3000 (Matisse), 3600+ MHz (OC) avec Ryzen 2000 (Pinnacle Ridge), 3466+ MHz (OC) avec Ryzen (Picasso). Capacité max 128 Go.

Comment configurer le RAID avec les ports SATA ?

Utilisez les 8 connecteurs SATA3. Le chipset X570 prend en charge les modes RAID 0, RAID 1 et RAID 10. Accédez au BIOS UEFI pour configurer le RAID avant l'installation du système d'exploitation.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS sur le site ASRock. Placez le fichier sur une clé USB formatée en FAT32. Démarrez le système, appuyez sur F2 ou Suppr pour entrer dans le BIOS, puis utilisez l'outil Flash BIOS Update intégré.

Comment brancher les ventilateurs et les pompes à eau ?

La carte dispose de connecteurs 4 broches : CPU_FAN1 (ventilateur processeur), CPU_FAN2/WP (processeur/pompe), CHA_FAN1 à 4/WP (châssis/pompe). Branchez les ventilateurs 3 ou 4 broches. Les connecteurs supportent une puissance maximale de 1A pour CPU_FAN1 et 2A pour les autres.

Comment utiliser les embases LED RVB ?

La carte mère comprend trois embases : RGB_HEADER1 (12V/3A) pour rubans LED RVB standards, LED_ADDR1 (5V/3A) pour rubans adressables, et AMD_FAN_LED1 pour le dissipateur AMD. Connectez les rubans en respectant les polarités. Utilisez le logiciel ASRock Polychrome RGB pour configurer les effets.

Quelle est la position du cavalier Clear CMOS ?

Le cavalier CLRCMOS1 se trouve à la position No. 22 sur le schéma de la carte. Pour effacer la CMOS, éteignez l'ordinateur, débranchez le cordon d'alimentation, placez le capuchon sur les broches pendant 3 secondes, puis retirez-le.

Comment activer le Wi-Fi et le Bluetooth ?

La carte mère possède un socket M.2 (Type E) pour modules WiFi/BT. Vous pouvez y installer un module compatible (par exemple Intel AX200). Les ports d'antenne se trouvent sur le panneau arrière. Après installation, installez les pilotes appropriés.

Puis-je utiliser un refroidissement liquide ?

Oui, les connecteurs CPU_FAN2/WP et CHA_FAN1 à 4/WP prennent en charge les pompes à eau jusqu'à 2A (24W). Assurez-vous de brancher la pompe sur un connecteur adapté et de configurer le contrôle de vitesse dans le BIOS ou le logiciel.

Comment brancher le panneau avant du boîtier ?

Utilisez l'embase PANNEAU1 (9 broches) pour connecter les boutons d'alimentation (PWRBTN), de réinitialisation (RESET), et les LED (PLED, HDLED). Repérez les broches positives et négatives. Le brochage est indiqué dans le manuel et sur le PCB.

MODE D'EMPLOI X570 Steel Legend ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock X570 Steel Legend, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock X570 Steel Legend (facteur de forme ATX)
  • Guide d'installation rapide ASRock X570 Steel Legend
  • CD d'assistance ASRock X570 Steel Legend
• 4 x câbles de données Serial ATA (SATA) (Optionnel)
  • 3 x vis pour sockets M.2 (Optionnel)
• 2 x Entretoises pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme

• Facteur de forme ATX
• PCB cuivre 2 onces

Processeur

• Prend en charge la gamme de processeurs AMD AM4 socket Ryzen™ 2000 et 3000
  • PWM numérique Intersil
  • Alimentation à 10 phases

Chipset

- AMD X570

Mémoire

• Technologie mémoire double canal DDR4
• 4 x fentes DIMM DDR4
- Les processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les processeurs AMD série Ryzen (Pinnacle Ridge) prennent en charge les mémoires sans tampon* ECC et non ECC DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133
- Les processeurs AMD série Ryzen (Picasso) prennent en charge les mémoires sans tampon non ECC DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133*
* Sur les processeurs série Ryzen (Picasso), ECC est pris en charge uniquement avec les processeurs PRO.
* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)
* Veuillez consulter la page 25 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

- Capacité max. de la mémoire système : 128GB

- Contacts dorés 15μ sur fentes DIMM

Fente

Processeurs AMD série Ryzen (Matisse)

d'expansion

- 2 x fentes PCI Express 4.0 x16 (simple en mode x16 (PCIE1) ; double en mode x16 (PCIE1) / x4 (PCIE4))*

Processeurs AMD série Ryzen (Pinnacle Ridge)

- 2 x fentes PCI Express 3.0 x16 (simple en mode x16 (PCIE1) ; double en mode x16 (PCIE1) / x4 (PCIE4))*

Processeurs AMD série Ryzen (Picasso)

- 2 x fentes PCI Express 3.0 x16 (simple en mode x8 (PCIE1) ; double en mode x8 (PCIE1) / x4 (PCIE4))*

* Prend en charge les SSD NVMe comme disques de démarrage

• 3 x fentes PCI Express 4.0 x1

- Prend en charge AMD Quad CrossFireX ^TM et CrossFireXTM

- 1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230

- Contact doré 15μ dans fente VGA PCIe (PCIE1)

Graphiques

- Carte graphique AMD Radeon ^TM série Vega intégrée dans APU série Ryzen*

* La prise en charge réelle peut varier selon le processeur

- DirectX 12, Pixel Shader 5.0

- Mémoire partagée par défaut 2 Go. Mémoire partagée maximum prise en charge 16 Go.

* La mémoire partagée maximum de 16 Go nécessite 32 Go de mémoire système installée.

- Double sortie graphique : Prend en charge les ports HDMI et DisplayPort 1.2 via contrôleurs d'affichage indépendants

- Prend en charge la technologie HDMI 2.0 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz

- Prend en charge DisplayPort 1.2 avec une résolution max. jusqu'à 4K x 2K (4096x2160) @ 60Hz

- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0(un écran compatible HDMI est requis)

- Prend en charge HDR (Plage dynamique étendue) avec HDMI 2.0

- Prend en charge HDCP 2.2 via ports HDMI 2.0 et DisplayPort 1.2

- Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI 2.0 et DisplayPort 1.2

- Prend en charge Microsoft PlayReady*

Audio

- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

• Compatible audio Blu-ray Premium

- Prend en charge la protection contre les surtensions

• Prend en charge Purity Sound ^TM 4

• Amplificateur de casque NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)
• Entrée d'alimentation Pure Power
• Technologie Direct Drive
• Blindage isolant PCB
• Détection d'impédance sur le port de sortie ligne
• Couches de PCB individuelles pour canal audio D/G
• Connecteurs jack audio or
• Connecteur audio or 15μ

Réseau

• Gigabit LAN 10/100/1000 Mo/s
• GigaLAN Intel ^® I211AT
- Prend en charge la fonction Wake-On-LAN
- Prend en charge la protection contre la foudre/les décharges électrostatiques
- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
- Prend en charge PXE

Connectique du panneau arrière

• 2 x Ports d'antenne (sur panneau de protection E/S)
  • 1 x port souris/clavier PS/2
• 1 x port HDMI
• 1 x DisplayPort 1.2
  • 1 x port sortie optique SPDIF
• 1 x port USB 3.2 Gen2 type A (10 Go/s) (Protection contre les décharges électrostatiques)
• 1 x port USB 3.2 Gen2 type C (10 Go/s) (Protection contre les décharges électrostatiques)
• 6 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)

* L'alimentation Ultra USB est prise en charge sur les ports USB3_56.

* La fonction de sortie du mode veille ACPI n'est pas prise en charge sur les ports USB3_56.

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

- Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone (Connecteurs jack audio or)

Stockage

- 8 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud

- 1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2230/2242/2260/2280 touche M jusqu'à Gen4 x4 (64 Go/s) (avec Matisse) ou Gen3 x4 (32 Go/s)(avec Pinnacle Ridge et Picasso)*

- 1 x socket Hyper M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2230/2242/2260/2280/22110 touche M et M.2 PCI Express jusqu'à Gen4 x4 (64 Go/s)*

* Prend en charge les SSD NVMe comme disques de démarrage

* Prend en charge le kit ASRock U.2

Connecteur

- 1 x embase TPM

• 1 x embase SPI TPM

• 1 x prise DEL d'alimentation et haut-parleur

• 1 x embase LED de ventilateur AMD

* L'embase LED du ventilateur AMD est compatible avec une bande LED RVB standard.

* L'embase LED de ventilateur AMD prend en charge les rubans LED d'une charge maximale de 3 A (36 W) et d'une longueur maximale de 2,5 m.

• 1 x embase LED RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

• 1 x embase LED adressable

* Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

- 1 x connecteur pour ventilateur de CPU (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

- 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

- 4 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP et CHA_FAN4/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
• 1 x connecteur d'alimentation 12 V 4 broches
- 1 x Connecteur audio panneau avant (15μ Connecteur audio or)
• 1 x embase USB de ventilateur LED AMD
- 1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de la carte ASRock Thunderbolt AIC uniquement)
- 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caractéri- stiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique
- Prend en charge la fonction « Plug and Play »
• Compatible ACPI 5.1 Wake Up Events
• Prend en charge la configuration Jumpfree
• Compatible SMBIOS 2,3
- Réglage de la tension CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP

Surveillance du matériel

• Détection de température : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU/pompe à eau, châssis, châssis/pompe à eau
• Surveillance de la tension d'alimentation: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
  • ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 22)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear

CMOS

Ouvert : Par défaut

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 17)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 18)		Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

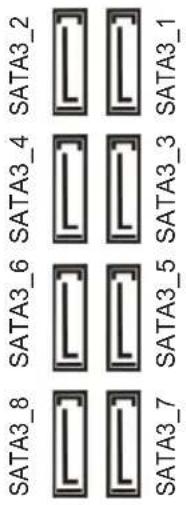

Connecteurs Serial ATA3 (SATA3_1_2: voir p.1, No. 13) (SATA3_3_4: voir p.1, No. 14) (SATA3_5_6: voir p.1, No. 15) (SATA3_7_8: voir p.1, No. 16)		Ces huit connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embase USB de ventilateur LED AMD (USB_5 à 4 broches) (voir p.1, No. 30)		Cette embase sert à connecter le connecteur USB sur le dissipateur thermique AMD SR3.
Embases USB 2.0 (USB_1_2 à 9 broches) (voir p.1, No. 20) (USB_3_4 à 9 broches) (voir p.1, No. 19)		Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.
Embases USB 3.2 Gen1 (USB3_7_8 à 19 broches) (voir p.1, No. 10) (USB3_9_10 à 19 broches) (voir p.1, No. 9)		Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9 broches)

(voir p.1, No. 29)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de pompe à eau du châssis

(CHA_FAN1/WP à 4 broches)

(voir p.1, No. 31)

Cette carte mère est dotée de quatre connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

(CHA_FAN2/WP à 4 broches)

(voir p.1, No. 25)

(CHA_FAN3/WP à 4 broches)

(voir p.1, No. 21)

(CHA_FAN4/WP à 4 broches) (voir p.1, No. 12)

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

Connecteur pour ventilateur de pompe à eau du processeur (CPU_FAN2/WP à 4 broches) (voir p.1, No. 4)

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branche-ments sur la Broche 1 et la Broche 13.

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez vérifier que le câble d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branchez pas le câble d'alimentation PCIe sur ce connecteur.

Connecteur d'alimentation ATX 12V (ATX12V2 à 4 broches) (voir p.1, No. 2)

Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur.

*La fiche d'alimentation électrique s'adapte à ce connecteur dans un seul sens.

Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1, No. 27)

Veuillez connecter une carte d'extension (AIC) Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO.

* Veuillez installer la carte Thunderbolt™ AIC sur PCIE4 (emplacement par défaut).

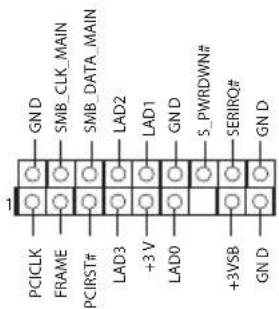

Embase LPC/TPM (TPMS1 à 17 broches) (voir p.1, No. 28)

Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

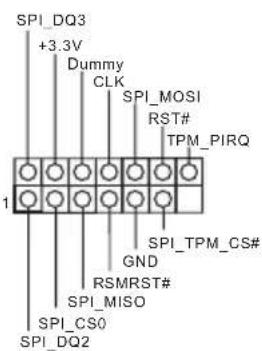

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 11)

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase LED de VENTILATEUR AMD(AMD_FAN_LED1 à 4 broches)(voir p.1, No. 7)	12VGRB	L'embase LED de VENTILA-TEUR AMD sert à connecter le câble d'extension LED RVB fourni avec un dissipateur thermique AMD. La connexion par câble permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.* L'embase LED du ventilateur AMD est compatible avec une bande LED RVB standard.Attention : N'installez jamais le câble LED de VENTILATEUR dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.
Embase LED RVB(RGB_HEADER1 à 4 broches)(voir p.1, No. 24)	12VG R B	Cette embase RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 45 pour des instructions supplémentaires sur cette embase.
Embase LED adressable(LED_DDR_A à 3 broch-es1)(voir p.1, No. 23)	VOUT	Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.*Veuillez consulter la page 46 pour des instructions supplémentaires sur cette embase.

1 Introduzione

CPUs AMD séries Ryzen (Matisse)
