BEDIENUNGSANLEITUNG X570 Steel Legend ASROCK

Vielen Dank, dass Sie sich für das X570 Steel Legend von ASRock entschieden haben ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock X570 Steel Legend – Motherboard (ATX-Formfaktor)
• ASRock X570 Steel Legend – Schnellinstallationsanleitung
- ASRock X570 Steel Legend – Support-CD
• 4 x Serial-ATA- (SATA) Datenkabel (optional)
• 3 x Schrauben für M.2-Sockel (optional)
• 2 x Abstandhalter für M.2-Sockel (optional)

1.2 Technische Daten

Plattform

• ATX-Formfaktor
  • Platine mit zwei Unzen Kupfergehalt

Prozessor

• Unterstützt AMD-AM4-Sockel für Prozessoren der Serie Ryzen™ 2000 und 3000
• Intersil Digital-PWM
  • 10-Leistungsphasendesign

Chipsatz

- AMD X570

Speicher

• Dualkanal-DDR4-Speichertechnologie

• 4 x DDR4-DIMM-Steckplätze

- Prozessoren der AMD-Ryzen-Serie (Matisse) unterstützen DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133 (OC)/3466(OC)/3200/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*

- Prozessoren der AMD-Ryzen-Serie (Pinnacle Ridge) unterstützen DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher*

- Prozessoren der AMD-Ryzen-Serie (Picasso) unterstützen DDR4 3466+ (OC)/3200(OC)/2933/2667/2400/2133 non-ECC, unge-pufferter Speicher*

* Für Prozessoren der Ryzen-Serie (Picasso), ECC wird nur mit PRO-Prozessoren unterstützt.
* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)
* Bitte beachten Sie Seite 25 für die maximal unterstützte Frequenz von DDR4-UDIMM.

• Systemspeicher, max. Kapazität: 128GB

• 15-μ-Goldkontakt in DIMM-Steckplätze

Erweiter- ungssteck- platz

Prozessoren der AMD-Ryzen-Serie (Matisse)

- 2 x PCI-Express 4.0-x16-Steckplätze (einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))*

CPUs der AMD-Ryzen-Serie (Pinnacle Ridge)

- 2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))*

Prozessoren der AMD-Ryzen-Serie (Picasso)

- 2 x PCI-Express 3.0-x16-Steckplätze (einzeln bei x8 (PCIE1); doppelt bei x8 (PCIE1) / x4 (PCIE4))*

* Unterstützt NVMe-SSD als Bootplatte

• 3 x PCI-Express-4.0-x1-Steckplatz

- Unterstützt AMD Quad CrossFireX ^TM und CrossFireXTM

• 1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul

• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE1)

Grafikkarte

- Integrierte Grafikkarte der AMD-Radeon ^TM -Vega-Serie in APU der Ryzen-Serie*

* Tatsächliche Unterstützung kann je nach Prozessor variieren

- DirectX 12, Pixel Shader 5.0

- Freigabespeicher von standardmäßig 2 GB. Max. Freigabespeicher unterstützt bis zu 16 GB.

* Der max. Freigabespeicher von 16GB erfordert die Installation von 32GB Systemspeicher.

- Dualer Grafikkartenausgang Unterstützt HDMI- und DisplayPort 1.2-Ports durch unabhängige Monitor-Controller

- Unterstützt HDMI 2.0 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60 Hz

- Unterstützt DisplayPort 1.2 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60 Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.0 Port (konformer HDMI-Monitor erforderlich)

- Unterstützt HDR (High Dynamic Range) mit HDMI 2.0

- Unterstützt HDCP 2.2 mit HDMI 2.0- und DisplayPort 1.2-Ports

- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 2.0- und DIssplayPort-1.2-Ports

- Unterstützt Microsoft PlayReady ^®

Audio

- 7,1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)

- Erstklassige Blu-ray-Audiounterstützung

- Unterstützt Überspannungsschutz

- Unterstützt Purity Sound ^TM 4

• NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)
• Reiner Stromeingang
• Direct Drive Technology
• PCB-isolierte Abschirmung
• Impedanzerkennung am Line-Ausgang
• Individuelle PCB-Layer für rechten/linken Audiokanal
• Goldene Audioanschlüsse
• Goldene Audioanschlüsse
• 15-μ-Gold-Audioanschluss

LAN

• Gigabit LAN 10/100/1000 Mb/s
• GigaLAN Intel® I211AT
• Unterstützt Wake-On-LAN
• Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende, E/A

• 2 x Antennenports (an E/A-Blendenabschirmung)
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
- 1 x DisplayPort 1.2
• 1 x Optischer SPDIF-Ausgang
- 1 x USB 3.2-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 6 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

* Ultra-USB-Stromversorgung wird an den Ports USB3_56 unterstützt.

* ACPI-Weckfunktion wird an USB3_56-Ports nicht unterstützt.

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
• HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon (goldene Audioanschlüsse)

Speicher

- 8 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1 und RAID 10), NCQ, AHCI und Hot-Plugging

- 1 x Hyper-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2230/2242/2260/2280- M.2-PCI-Express-Modul bis Gen4 x 4 (64 Gb/s)(mit Matisse) oder Gen3 x 4 (32 Gb/s)(mit Pinnacle Ridge und Picasso)*

- 1 x Hyper-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2230/2242/2260/2280/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen. 4 x 4 (64 Gb/s)*

* Unterstützt NVMe-SSD als Bootplatte

* Unterstützt ASRock U.2-Kit

Anschluss

• 1 x TPM-Stiftleiste

• 1 x SPI-TPM-Stiftleiste

• 1 x Betrieb-LED- und Lautsprecher-Stiftleiste

• 1 x AMD-Lüfter-LED-Stiftleiste

* Die AMD-Lüfter-LED-Steckleiste ist mit einer herkömmlichen RGB-LED-Leiste kompatibel.

* Die LED-Stiftleiste des AMD-Lüfters unterstützt LED-Streifen mit einer maximalen Last von 3 A (36 W) und einer Länge von bis zu 2,5 m.

• 1 x RGB-LED-Stiftleiste

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 1 x Adressierbare-LED-Stiftleiste

* Unterstützt insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

- 4 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP und CHA_FAN4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss

• 1 x 8-poliger 12-V-Netzanschluss

• 1 x 4-poliger 12-V-Netzanschluss
- 1 x Audioanschluss an der Frontblende (15μ goldene Audioanschluss)
• 1 x AMD-LED-Lüfter-USB-Stiftleiste
- 1 x Thunderbolt Erweiterungskartenanschluss (5-polig) (Unterstützt nur ASRock Thunderbolt AIC-Karten)
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2 .0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 2 x USB 3.2 Gen1-Stiftleiste (unterstützt 4 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funk- tion

• AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen
• Unterstützt „Plug-and-Play“
  • ACPI 5.1-konforme Aufweckereignisse
• Unterstützt Jumper-frei
  • SMBIOS 2.3-Unterstützung
• CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP Mehrfachspannungsanpassung

Hard- wareüberwa- chung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpen-lüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-, Gehäuse-/Wasserpumpenlüfter
• Spannungsüberwachung: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1,8V, VDDP

Betriebssystem

• Microsoft® Windows® 10, 64 Bit

Zertifizierungen

• FCC, CE
  • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper

(CLRCMOS1)

(siehe S. 1, Nr. 22)

2-poliger Jumper

Kurzgeschlossen: CMOS

löschen

Offen: Standard

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 17)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Ein-/Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 18)		Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

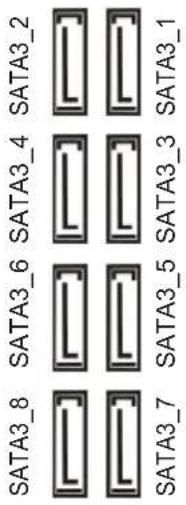

Serial-ATA-III-Anschlüsse (SATA3_1_2: siehe S. 1, Nr. 13) (SATA3_3_4: siehe S. 1, Nr. 14) (SATA3_5_6: siehe S. 1, Nr. 15) (SATA3_7_8: siehe S. 1, Nr. 16)		Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgesch windigkeit bis 6,0 Gb/s.
AMD-LED-Lüfter-USB-Stiftleiste (4-polig, USB_5) (siehe S. 1, Nr. 30)		Diese Stiftleiste dient der Verbindung des USB-Anschlusses am AMD-SR3-Kühlkörper.
USB 2.0-Stiftleisten (9-polig, USB_1_2) (siehe S. 1, Nr. 20) (9-polig, USB_3_4) (siehe S. 1, Nr. 19)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.
USB 3.2 Gen1-Stiftleisten (19-polig, USB3_7_8) (siehe S. 1, Nr. 10) (19-polig, USB3_9_10) (siehe S. 1, Nr. 9)		Es gibt zwei Stiftleisten an diesem Motherboard. Jede USB 3.2 Gen1-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 29)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“

Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-Wasserpumpen- Lüfteranschlusse

(siehe S. 1, Nr. 31)

Dieses Motherboard bietet vier 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

(siehe S. 1, Nr. 25)

(siehe S. 1, Nr. 21)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

(siehe S. 1, Nr. 12)

CPU-Lüfteranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Wasserpumpen- Lüfteranschluss (4-polig, CPU_FAN2/ WP) (siehe S. 1, Nr. 4)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 8)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grafikkarte angeschlossen ist. Schließen Sie das PCIe-Stromkabel nicht an diesen Anschluss an.

ATX-12-V-Netzanschluss(4-polig, ATX12V2)(siehe S. 1, Nr. 2)		An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an.*Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.
Thunderbolt-Erweiterungskartenanschluss(5-polig, TB1)(siehe S. 1, Nr. 27)		Bitte verbinden Sie eine ThunderboltTM-Erweiterungskarte über das GPIO-Kabel mit diesem Thunderbolt-AIC-Anschluss.*Bitte installieren Sie die ThunderboltTM-AIC-Karte am PCIE4 (Standardsteckplatz).

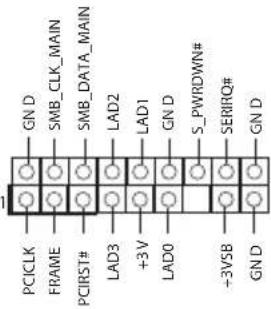

LPC/TPM-Header(17-polig, TPMS1)(siehe S. 1, Nr. 28)		Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerk-sicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

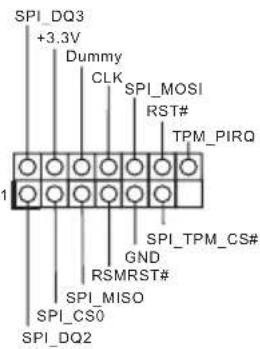

SPI-TPM-Stiftleiste(13-polig, SPI_TPM_J1)(siehe S. 1, Nr. 11)		Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerk-sicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
AMD-Lüfter-LED-Stiftleiste(4-polig, AMD_FAN_LED1)(siehe S. 1, Nr. 7)	RB	Die AMD-Lüfter-LED-Stiftleiste dient dem Anschluss des mit dem AMD-Kühlkörpers gelieferten RGB-LED-Verlängerungskabels. Der Kabelanschluss ermöglicht Nutzern die Wahl zwischen verschiedenen LED-Lichteffekten.* Die AMD-Lüfter-LED-Steckleiste ist mit einer herkömmlichen RGB-LED-Leiste kompatibel.Achtung: Installieren Sie das Lüfter-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.
RGB-LED-Stiftleiste(4-polig, RGB_HEADER1)(siehe S. 1, Nr. 24)		Diese RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 45.
Adressierbare-LED-Stiftleiste(3-polig, ADDR_LED1)(siehe S. 1, Nr. 23)		Diese Stiftleiste dient der Verbindung des Adressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 46.
