ASRock X570 Steel Legend マザーボードをお買い上げいただきありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから人手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock X570 Steel Legend マザーボード (ATX フォームファクタ)
• ASRock X570 Steel Legend クイックインストールガイド
• ASRock X570 Steel Legend サポート CD
• 4xシリアル ATA (SATA) データケーブル (オプション)
• 3 x M.2 ソケット用ねじ (オプション)
• 2 x M.2 ソケット用スタンドオフ（オプション）

ユーザーマニュアル

1.2 仕様

プラットフォー・ATX フォームファクタ

ム・2 オンスのコパー製 PCB

CPU	AMD AM4 ソケット RyzenTM 2000 および 3000 シリーズプロセッサーに対応Intersil デジタル PWM10 電源 フェーズ 設計

チップセット • AMD X570

メモリ

デュアルチャンネル DDR4 メモリ機能4 x DDR4 DIMM ス ロットAMD Ryzen シリーズ CPU (Matisse) は、DDR4 4666+(OC)/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC および非 ECC、アンバッファードメモリに対応します *AMD Ryzen シリーズ CPU (Pinnacle Ridge) は、DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 ECC および非 ECC、アンバッファードメモリに対応します *AMD Ryzen シリーズ CPU (Picasso) は、DDR4 3466+(OC)/3200(OC)/2933/2667/2400/2133 非 ECC、アンバッファードメモリに対応します **Ryzen シリーズ CPU (Picasso) の場合、ECC は PRO CPU のみに対 応します。*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)* DDR4 UDIMM 最大周波数サポートについては 25 ページを参照してください。システム メモリの 最 大 容 量: 128GBDIMM スロットに 15 ゴールドコンタクトを採用

拡 張 ス ロットAMD Ryzen シリーズ CPU (Matisse)

- 2 x PCI Express 4.0 x16 スロット (x16 (PCIE1) でシングル、x16 (PCIE1) /x4 (PCIE4) でデュアル)) *

AMD Ryzen シリーズ CPU (Pinnacle Ridge)

- 2 x PCI Express 3.0 x16 スロット (x16 (PCIE1) でシングル、x16 (PCIE1) /x4 (PCIE4) でデュアル) *

AMD Ryzen シリーズ CPU (Picasso)

- 2x PCI Express 3.0 x16 スロット (x8 (PCIE1) でシングル、x8 (PCIE1) / x4 (PCIE4) でデュアル)*

* 起動 ディスクとして NVMe SSD に対応

- 3 x PCI Express 4.0 x1 スロット

- AMD Quad CrossFireX ^TM および CrossFireX ^TM に対応

- 1 x M.2 ソケット (キー E)、タイプ 2230 WiFi/BT モジュールに対応

- VGA PCIe スロットに 15 μ ゴールドコンタクトを採用 (PCIE1)

グラフィックス

- AMD Radeon ^TM Vega シリーズグラフィックスを Ryzen シリーズ APU に統合 *

*実際のサポートは CPU によって異なることがあります

- DirectX 12、Pixel Shader 5.0

- 共有メモリはデフォルトでは 2GB に設定されています。最大共有メモリは 16GB まで 対 応します。

* 最大共有メモリが 16GB の場合は、32GB のシステムメモリがインストールされていなければなりません。

- デュアルグラフィックス出力: 独立したディスプレイコントローラで HDMI ポートと DisplayPort 1.2 ポートに対応

- HDMI 2.0 に対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

- DisplayPort 1.2 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 60Hz

- HDMI 2.0 ポートでオートリップシンク、ディープカラー(12bpc)、xvYCC、および、HBR(高ビットレートオーディオ)に対応(HDMI 対応モニターが必要です)

- HDMI 2.0 の高ダイナミックレンジ (HDR) に対応

- HDMI 2.0 ポートと DisplayPort 1.2 ポートで HDCP 2.2 に対応

- HDMI 2.0 ポートと DisplayPort 1.2 ポートで 4K Ultra HD (UHD) 再生に対応

- Microsoft PlayReady ^ に対応

オーディオ

- 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1220 オーディオコーデック)

- プレミアム・ブルーレイ・オーディオ・サポート

- サージ保護に対応

- Purity Sound ^TM 4 に対応

- フロントパネルオーディオコネクタ用 NE5532 プレミアム

ヘッドセットアンプ（最大600 Ohmsまでのヘッドセットに対応）

- Pure Power-In (ピュアパワーイン )

- ダイレクトドライブテクノロジー

- PCB 絶 緑 シールド

- ライン出力ポートにインピーダンスセンシング装備

- R/L オーディオチャンネル用個別 PCB レイヤ

- ゴールドオ 一ディオ ジャック

LAN

- ギガ ビット LAN 10/100/1000 Mb/s

• GigaLAN Intel® I211AT

- Wake-On-LAN (ウェイク オン ラン) に対応

- 雷 / 静電気放電 (ESD) 保護に対応

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXE を サポート

リアパネル I/O

- 2xアンテナポート (I/O パネルシールド上)

- 1 x PS/2 マウス / キーボードポート

- 1 x HDMI ポート

- 1 x DisplayPort 1.2

- 1x光SPDIF出力ポート

- 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)

- 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s) (静電気放電 (ESD) 保護に対応)

- 6 x USB 3.2 Gen1 ポート（静電気放電（ESD）保護に対応）

* Ultra USB Power (ウルトラ USB パワー) には USB3_56 ポート上で対応します。

*ACPI ウェークアップ機能は USB3_56 ポートには対応していません。

- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)

- HD オーディオジャック: リアスピーカー / セントラル / バス / ラインイン / フロントスピーカー / マイクロフォン (15 μ ゴールドオー ディオコネクタ )

ストレージ

• 8 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 10）、NCQ、AHCI およびホットプラグ機能に対応
• 1 x Hyper M.2 ソケット (M2_1)、最大 Gen4 x4 (64 Gb/s) までの M Key タイプ 2230/2242/2260/2280 M.2 PCI Express モジュール (Matisse の場合)、または、最大 Gen3 x4 (32 Gb/s) (Pinnacle Ridge および Picasso の場合) に対応 *
• 1 x Hyper M.2 ソケット (M2_2)、M Key タイプ 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen4 x4 (64 Gb/s) までの M.2 PCI Express モジュールに対応 *
  * 起動 ディスクとして NVMe SSD に対応
  * ASRock U.2 キットに対応

コネクタ

• 1xTPM ヘッダー
• 1 x SPI TPM ヘッダー
• 1x電源LEDとスピーカーヘッダー
• 1 x AMD ファン LED ヘッダー
  * AMD ファン LED ヘッダーはレギュラー RGB LED ストライプに対応します。
  * AMD ファン LED ヘッダーは、3A (36W) の最大負荷と 2.5M までの長さの LED ストリップ に対 応します。
• 1 x RGB LED ヘッダー
  * 合計 12V/3A、36W までの LED ストリップに対応
• 1xアドレ サブル LED ヘッダー
  * 合計 5V/3A、15W までの LED ストリップに対応
• 1xCPUファンコネクタ (4 ピン)
  * CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。
• 1x CPU/ ウォーターポンプファンコネクタ (4 ピン) (スマートファン 速度制御 )
  * CPU/ ウォーターポンプファンは最大 2A (24W) の出力の ウォータークーラーに対応します。
• 4xシャーシ/ウォーターポンプファンコネクタ (4ピン) (スマートファン速度制御)
  *シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。
  * CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_ FAN3/WP および CHA_FAN4/WP は 3 ピンまたは 4 ピンファンが 使 用されているかどうかを自動検出できます。

• 1x24 ピン ATX 電源コネクターコネクタ

• 1x8ピン12V電源コネクタ

• 1x4ピン12V電源コネクタ
• 1 x フロントパネルオーディオコネクタ (15μ ゴールドオーディオ ジャック )
• 1 x AMD LED ファン USB ヘッダー
• 1 x Thunderbolt AIC コネクタ (5 ピン) (Thunderbolt AIC カードのみ ポートに対応)
• 2 x USB 2.0 ヘッダー (4つの USB 2.0 ポートに対応) (静電気放電 (ESD) 保護に対応)
• 2 x USB 3.2 Gen1 ヘッダー (4つの USB 3.2 Gen1 ポートに対応) ( 静電気放電 ( ESD) 保護に対応 )

BIOS 機能

• AMI UEFI Legal BIOS、GUI サポート付き
  ・「プラグアンドプレイ」をサポート
• ACPI 5.1 準 拠 のウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 2.3 サポート
• CPU、CPU VDDCR_SOC、DRAM、VPPM、PREM VDD_CLDO、PERM VDDCR_SOC、+1.8V、VDDP 電圧マルチ調整

ハードウェ アモニター

• 温度センシング: CPU、CPU/ウォーターポンプ、シャーシ/ウォーターポンプ ファン
• ファンタコメータ: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプ ファン
• 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプ ファン
• ファンマルチ速度制御: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプ ファン
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、DRAM、VPPM、PREM VDDCR_SOC、+1.8V、VDDP

OS

- Microsoft® Windows® 10 64-bit

認証

- FCC、CE - ErP/EuP Ready (ErP/EuP 対応電源供給装置が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツール の使用などを 含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は白いかねますのでご了承ください。

1.3 ジャンパー 設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパー キャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパー キャップがピンに被さってない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャン パー

(CLRCMOS1)

(p.1、No.22参照)

2 ピンジャン パー

ショート: CMOS のクリア

オープン : デ フォルト

CLRCMOS1は、CMOSのデータをクリアすることができます。CMOSのデータには、システムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。消去して、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパーキャップを使用して、CLRCMOS1のピンに3秒間ショートします。CMOSをクリアした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。BIOSをアップデート後、CMOSをクリアする必要があれば、最初にシステムを起動し、それからCMOSクリアアクションを行う前にシャットダウンしてください。

1.4 オンボードの ヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネル ヘッダー

(9 ピン PANEL1)

(p.1、No.17参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源ボタンを接続し、ボタンをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこの ヘッダー にセットします。ケーブルを接続するときには、ピンの +とーに気を つ け てください。

PWRBTN（電源ボタン）:

シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムをオフにする方法を設定できます。

RESET（リセットボタン）:

シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動します。

PLED (システム電源 LED):

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティ LED）：

シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源ボタン、リセットボタン、電源LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

電源 LED とスピーカー ヘッダー

(7 ピン SPK_PLED1)

(p.1、No.18参照)

SPEAKER DUMMY DUMMY +5V 1 PLED+ PLED+ PLED-

シャーシ電源 LED とシャーシ

スピーカーをこのヘッダーに

接 続してください。

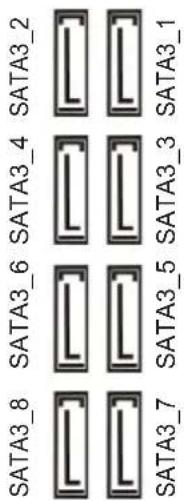

シリアル ATA3 コネクタ

(SATA3_1_2:

p.1、No.13参照)

(SATA3_3_4:

p.1、No.14を参照)

(SATA3_5_6:

p.1、No.15 参照)

(SATA3_7_8:

p.1、No.16参照)

SATA3_8 SATA3_6 SATA3_4 SATA3_2 SATA3_7 SATA3_5 SATA3_3 SATA3_1

これら8つのSATA3コネクタ

は最高 6.0Gb/s のデーター

転送速度をサポートし、内部

ストレ ージデバイス用の SATA

データーケーブルに対応致し

ます。

AMD LED ファン USB ヘッダー

(4 ピン USB_5)

(p.1、No.30参照)

この ヘッダーを 使用して AMD

SR3 ヒートシンク上の USB

コネクタを 接 続します。

USB 2.0 ヘッダー

(9 ピン USB_1_2)

(p.1、No.20参照)

(9 ピン USB_3_4)

(p.1、No.19参照)

USB PWR P- P+ GND DUMMY 1 GND P+ P- USB PWR

このマザーボードには2つの

ヘッダーが装備されています。

各 USB 2.0 ヘッダーは、2つの

ポートを サポートできます。

USB 3.2 Gen1 ヘッダー

(19 ピン USB3_7_8)

(p.1、No.10参照)

(19 ピン USB3_9_10)

(p.1、No.9参照)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy

このマザーボードには2つの

ヘッダーが装備されています。

各 USB 3.2 Gen1 ヘッダーは、

2つのポートをサポートできま

す。

フロントパネルオ ーディオ ヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.29参照)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーがHDAをサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RETとOUT_RETは、HDオーディオパネル専用です。AC'97オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシウォーターポンプ ファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.31参照)

このマザーボードには4つの4

ピン水冷却シャーシがコネクタ

用に 装 備されています。 3 ピン

のシャーシ 水 冷 却 ファン を 接 続する場合には、ピン1-3に接続し

てください。

(4 ピン CHA_FAN2/WP)

(p.1、No.25参照)

(4 ピン CHA_FAN3/WP)

(p.1、No.21参照)

(4 ピン CHA_FAN4/WP)

(p.1、No.12参照)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

CPU ファンコネクタ (4 ピン CPU_FAN1) (p.1、No.3 参照)

このマ ザーボードは 4 ピン CPU ファン（静音ファン）コネクタが装 備されています。3 ピンの CPU ファン を 接 続 する場 合 には、ピン 1-3 に 接 続してください。

CPU ウォーターポンプファンコネクタ (4 ピン CPU_FAN2/WP) (p.1、No. 4 参照)

このマ ザーボードは 4ピン水冷却 CPU ファンコネクタが 装 備 され ています。3 ピンの CPU 水冷 却ファンを接続する場合には、 ピン 1-3 に 接 続してください。

ATX 電 源コネクタ (24 ピン ATXPWR1) (p.1、No.8 参照)

このマ ザーボードは 24 ピン ATX 電 源コネクタが 装 備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に 合 わ せ て 接 続してください。

ATX 12V 電源コネクタ (8 ピン ATX12V1) (p.1、No.1 参照)

このマザーボードは8ピン ATX12V電源コネクタが装備されています。4ピンのATX電源を使用するには、ピン1と5に合わせて接続してください。 *警告：接続されている電源 ケーブルが、グラフィックスド用ではなく、CPU用であることを確認してください。PCIe電源ケーブルをこのコネクターに接続しないでください。

ATX 12V電源コネクタ(4ピン ATX12V2)(p.1、No.2参照)		ATX 12V電源をこのコネクタに接続してください。*電源供給プラグはこのコネクタに1方向にしか差し込むことができません。
Thunderbolt AICコネクタ(5ピン TB1)(p.1、No.27参照)		GPIOケーブルを使って、ThunderboltTMアドインカード(AIC)をThunderbolt AICコネクターに接続してください。*PCIE4(デフォルトスロット)にThunderboltTMAICカードを取り付けてください。

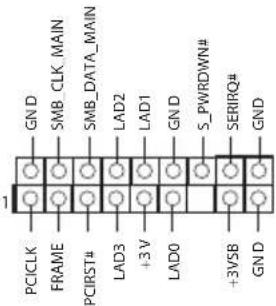

LPC/TPMヘッダー(17ピン TPMS1)(p.1、No.28参照)		このコネクタはトラステッドプラットフォームモジュール(TPM)システムをサポートし、鍵、デジタル証明書、パスワーデータを安全に保管することができます。TPMシステムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。

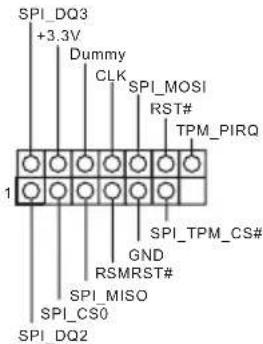

SPI TPMヘッダー(13ピン SPI_TPM_J1)(p.1、No.11参照)		このコネクタはSPI トラステッド・プラットフォーム・モジュール(TPM)システムに対応するので、鍵、デジタル証明書、パスワード、データを安全に保管できます。TPMシステムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。
AMD ファン LED ヘッダー(4 ピン AMD_FAN_LED1)(p.1、No. 7 参照)		AMD ファン LED ヘッダーを使用して AMD ヒートシンクに付属している RGB LED 延長 ケーブルを接 続します。ケーブルを接 続すれば、ユーザーは さまざま LED ライティング 効果を選択できます。* AMD ファン LED ヘッダーはレギュラー RGB LED ストライプに対 応します。注意 ファン LED ケーブルは間違った方向に取り付けないでください。間違った方向に取けるとケーブルが破損することがあります。
RGB LED ヘッダー(4 ピン RGB_HEADER1)(p.1、No. 24 参照)	112VG R B	この RGB ヘッダーは RGB LED延長ケーブルの接続に使用され、これによりユーザーはさまざまなLED 証明効果から選択することができます。注意 RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取けるとケーブルが破損することがあります。* このヘッダーに関する詳細指示については、45 ページをご参照ください。
アドレ サブル LED ヘッダー(3 ピン ADDR_LED1)(p.1、No. 23 参照)	1VOUT	この ヘッダーを使用して、アドレ サブルLED 延長ケーブルを接続すれば、ユーザーは、さまざまな LED ライティング効果から選択できます。注意 アドレ サブル LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けると、ケーブルが破損することがあります。* このヘッダーに関する詳細指示については、46 ページをご参照ください。
