Marque	THOMSON
Modèle	THVEL930HCS

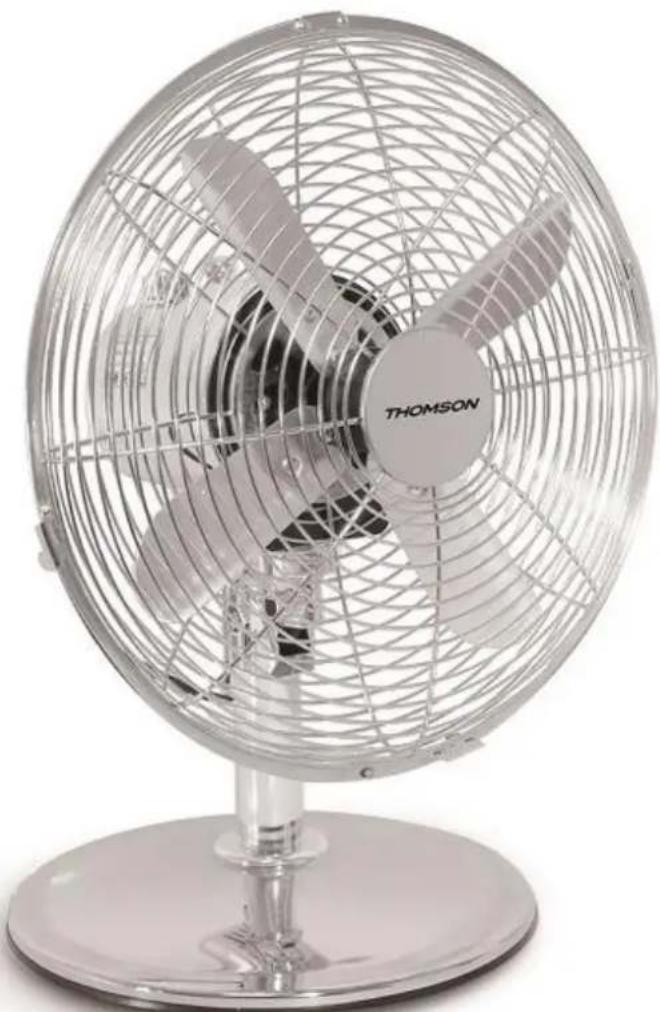

Type de produit	Ventilateur sur socle
Alimentation	220-240V~50Hz
Puissance nominale	45 W
Consommation électrique (max)	38,0 W
Classe d'isolation	Classe II
Débit d'air maximal	32,05 m³/min
Vitesse maximale de l'air	2,33 m/s
Niveau de puissance acoustique	57,27 dB(A)
Valeur de service	0,84 (m³/min)/W
Consommation en veille	0 W
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, bouton marche/arrêt
Orientation	Inclinaison verticale
Matériau	Plastique
Garantie	1 an
Nettoyage	Éponge humide et savon doux
Sécurité	Débrancher avant nettoyage ; ne pas insérer d'objets

FOIRE AUX QUESTIONS - THVEL930HCS THOMSON

Comment assembler le ventilateur THVEL930HCS ?

Vissez l'écrou en plastique pour fixer la grille arrière, placez l'ailette sur la tige, vissez la pièce rotative, puis fixez la grille avant avec les clips et une vis. Enfin, introduisez le ventilateur dans le socle et vissez l'écrou.

Comment régler la vitesse du ventilateur ?

Utilisez les touches piano : 0 pour arrêt, 1 pour lent, 2 pour moyen, 3 pour rapide.

Comment activer l'oscillation ?

Appuyez ou tirez sur le bouton d'oscillation (repère 7) pour activer ou arrêter l'oscillation.

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil. Nettoyez les pièces en plastique avec une éponge humide imprégnée de savon doux, rincez à l'eau claire et essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur.

Puis-je utiliser le ventilateur près d'une fenêtre ?

Non, n'utilisez pas le ventilateur près d'une fenêtre car la pluie pourrait causer un risque de choc électrique.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que la fiche est bien branchée et que la prise est alimentée. Si le câble est endommagé, contactez le fabricant ou un professionnel qualifié.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit est excessif, vérifiez que l'appareil est correctement assemblé et posé sur une surface stable.

Puis-je laisser le ventilateur fonctionner sans surveillance ?

Non, ne laissez jamais le ventilateur fonctionner sans surveillance. Débranchez-le lorsqu'il n'est pas utilisé.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 57,27 dB(A) en vitesse maximale.

Où puis-je trouver les pièces détachées ?

Contactez le service après-vente ou le revendeur. L'appareil est garanti 1 an ; ne tentez pas de le réparer vous-même.

MODE D'EMPLOI THVEL930HCS THOMSON

Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

AVERTISSEMENT !!!

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

RÉGLES DE SÉCURITÉ

Le produit doit être installé en respectant les règles nationales d'installation.

Cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.
2. Avant la connexion de l'appareil, contrôler si :
3. la tension de raccordement est bien la même que celle de la plaque signalétique,
4. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
5. la fiche du câble est adaptée à la prise de courant (L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).
6. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
7. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
8. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque de choc électrique.

9. Ne jamais laisser le ventilateur fonctionner sans surveillance.

10. Pour des raisons de sécurité, il est IMPERATIF de toujours retirer la fiche de la prise lorsque : l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.

11. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourraient facilement abîmer, ou déformer votre appareil.
12. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
13. Ne pas utiliser l'appareil avec un câble ou une fiche endommagé.
14. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.
15. L'appareil et la grille ne doivent pas être démontés pour l'entretien ou le nettoyage.
16. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
17. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
18. Ce produit est conforme aux exigences imposées par les directives 2006/95/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2004/108/CE (abrogeant la directive 89/336/CEE).
19. Débranchez le ventilateur lorsque vous le déplacez.

20. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.

21. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.

SPECIFICATIONS TECHNIQUES :

Modèle n°	THVEL930HCSTHVEL930HBSTHVEL930HBRTHVEL930HBB
Alimentation	220-240V~50Hz
Puissance	45W
Classe II

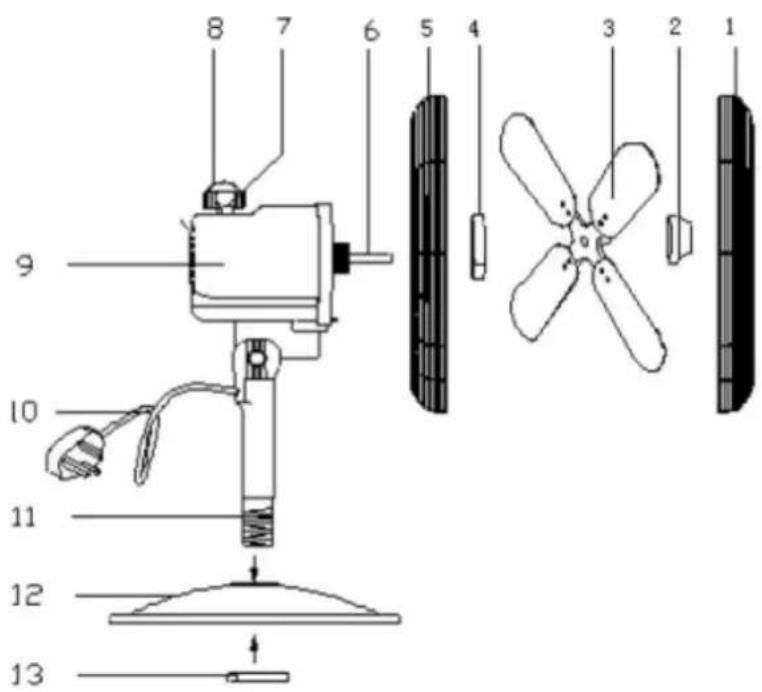

ASSEMBLAGE

1. Dévissez la pièce rotative (2) dans le sens des aiguilles d'une montre et l'écrou dans le sens contraire des aiguilles d'une montre (4), puis enlevez les deux pièces.

2. Placez la grille arrière (5) avec la poignée vers le haut.

3. Vissez fermement l'écrou (4) en plastique pour fixer la grille. (dans le sens des aiguilles d'une montre)

4. Placez l'ailette (3) sur la tige (6) jusqu'à ce qu'elle touche l'axe de maintien.

5. Vissez la pièce rotative (2) sur la tige du moteur dans le sens contraire des aiguilles d'une montre.

1. Dévissez la vis se trouvant sur l'une des grilles. Placez la grille avant sur la grille arrière, les petits trous ronds situés en bas des grilles doivent correspondre, afin de faire passer la vis. Fixer les grilles à l'aide des 3 clips puis serrez la vis de fermeture.

2. Introduisez le ventilateur (11) dans le socle (12), et vissez celui-ci avec l'écrou (13).

INSTRUCTIONS DE FONCTIONNEMENT

1. Pour activer ou arrêter l'oscillation, appuyez ou tirez sur le bouton (7).
2. Pour ajuster la trajectoire de l'air frais, inclinez vers le haut ou vers le bas, la grille de ventilation.
3. Vous pouvez régler la vitesse à l'aide des touches piano :

0 : arrêt - 1 : lent - 2 : moyen - 3 : rapide

1. Branchez le cordon d'alimentation dans une prise murale adaptée.

ENTRETIEN

Attention : l'appareil doit être impérativement débranché avant tout nettoyage.

1. Veillez à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pièces en plastique à l'aide d'une éponge humide imprégnée d'un savon doux. Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.
3. Assurez-vous qu'il n'y a pas d'eau qui puisse entrer en contact avec le moteur.
4. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

GARANTIE

Cet appareil est garanti 1 an.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

- La présence de substances dangereuses dans les équipements électriques et électroniques

peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

THVEL930HCS / THVEL930HBS / THVEL930HBR/ THVEL930HBB

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	32,05	m^3/min
Puissance absorbée	P	38,0	W
Valeur de service	SV	0,84	(m^3/min)/W
Consommation d'électricité en mode "veille"	P_SB	0	W
Niveau de puissance acoustique	L_WA	57,27	dB(A)
Vitesse maximale de l'air	c	2,33	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	ADMEA, 12 rue Jules Ferry, 93110 Rosny sous bois, France

Importé par ADMEA, 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, France THOMSON est une marque de Technicolor SA utilisée sous licence par ADMEA.
