U339E02 - Station d'accueil pour disque dur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour disque dur double baie
Marque	Tripp Lite
Modèle	U339E02
Compatibilité des disques	SATA I/II/III, 2.5" et 3.5", jusqu'à 2 To (2.5") et 14 To (3.5")
Interface hôte	USB 3.0 Type B (rétrocompatible USB 2.0 et 1.1)
Débit de transfert maximal	5 Gbps (USB 3.0), support UASP pour des vitesses supérieures
Fonction d'effaçage hors ligne	Oui, efface jusqu'à deux disques simultanément sans ordinateur
Alimentation	Adaptateur secteur externe, entrée 100-240 V, sortie 12 V / 3 A
Voyants LED	Alimentation (rouge), activité disque (rouge clignotant), progression d'effaçage (bleu, 4 niveaux)
Configuration requise	Ordinateur avec port USB ; Windows 8+, Mac OS X 10.8+, Linux
Garantie	1 an limitée
Contenu de l'emballage	Station d'accueil, adaptateur secteur, câble USB 3.0 (0,8 m), manuel d'utilisation

FOIRE AUX QUESTIONS - U339E02 Tripp Lite

Quels types de disques durs sont compatibles avec la station U339E02 ?

La station accepte les disques durs SATA I, II et III au format 2,5 pouces ou 3,5 pouces. La capacité maximale supportée est de 2 To pour les disques 2,5" et de 14 To pour les 3,5".

Comment utiliser la fonction d'effaçage hors ligne ?

Débranchez le câble USB, branchez l'alimentation, insérez les disques, allumez la station, puis maintenez le bouton Erase enfoncé jusqu'à ce que les LED bleues clignotent. L'effacement est terminé quand les quatre LED bleues sont fixes.

Pourquoi mes disques ne sont-ils pas détectés par l'ordinateur ?

Vérifiez que les disques sont correctement insérés et que l'alimentation est branchée. Si le disque n'est pas formaté, utilisez l'utilitaire de gestion des disques de votre système pour le formater avant utilisation.

Qu'est-ce que le protocole UASP et comment l'activer ?

UASP (USB Attached SCSI Protocol) permet des transferts plus rapides qu'USB 3.0 standard. Il est pris en charge nativement par Windows 8+, Mac OS X 10.8+ et Linux, et nécessite un contrôleur hôte compatible. Aucune activation manuelle n'est nécessaire.

Puis-je utiliser la station avec un ordinateur sans port USB 3.0 ?

Oui, la station est rétrocompatible avec USB 2.0 et USB 1.1, mais les débits seront limités à ceux de ces normes (480 Mbps max pour USB 2.0).

Comment savoir si l'effaçage hors ligne est en cours ?

Les voyants LED bleus de progression (25%, 50%, 75%, 100%) clignotent pendant l'effacement. Une fois qu'ils sont tous allumés en continu, le processus est terminé.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur la station et sur une prise électrique fonctionnelle. Assurez-vous que l'interrupteur ON/OFF à l'arrière est en position marche.

Puis-je effacer deux disques simultanément ?

Oui, la station permet d'effacer jusqu'à deux disques SATA en même temps via la fonction d'effaçage hors ligne. Les deux disques sont traités de manière indépendante.

Quelle est la garantie de la station U339E02 ?

Tripp Lite offre une garantie limitée d'un an contre les défauts de matériaux et de fabrication à compter de la date d'achat initiale.

Comment nettoyer et entretenir la station d'accueil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'exposition à l'humidité et à la poussière.

MODE D'EMPLOI U339E02 Tripp Lite

Manuel de l'utilisateur

Station d'accueil USB 3.0 à Dual SATA avec fonctionnalité d'effaçage

Modèle : U339-E02

English 1 • Español 9 • Русский 25

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés. Toutes les marques de commerce sont la propriété de leurs propriétaires respectifs.

L'emballage inclut

• Station d'accueil SATA à baie double U339-E02
- Source d'alimentation externe (entrée : 100 à 240 V)*
- Câble USB 3.0 A à B - 0,8 m (3 pi)
• Manuel de l'utilisateur

*Inclut une fiche NEMA 1-15P pour l'Amérique du Nord.

Caractéristiques du produit

• Permet de raccorder deux lecteurs de disque dur SATA I, II ou III de 6,35 cm (2,5 po) ou 8,89 cm (3,5 po)
• Accès rapide au contenu du lecteur de disque dur sans le tracas d'une installation interne chronophage
• Accepte des lecteurs de disque dur de 6,35 cm (2,5 po) jusqu'à 2 TB et de 8,89 cm (3,5 po) jusqu'à 14 TB*
• Prend en charge des taux de transfert de données USB 3.0 pouvant atteindre jusqu'à 5 Gbps et rétrocompatible avec les normes USB 2.0 et USB 1.1
• Prend en charge UASP (protocole SCSI branché en série) pour des vitesses plus rapides qu'USB 3.0**
• La fonctionnalité d'effaçage hors ligne efface le contenu de deux disques durs SATA simultanément sans connexion à un hôte ou un ordinateur.
  • L'état de l'effaçage s'affiche via des voyants à DEL de progression

*Fonctionnera avec des lecteurs de plus grande capacité lorsqu'ils seront disponibles.

**Exige un contrôleur hôte activé UASP UASP est pris en charge par Windows 8 et les versions plus récentes, Mac OSX 10.8 et les versions plus récentes, et Linux.

Configuration requise

• (x2) lecteurs de disque dur SATA de 6,35 cm (2,5 po) ou de 8,89 cm (3,5 po)
- Ordinateur avec un port USB disponible

Remarques :

• Un port USB 3.0 est requis pour atteindre des vitesses pouvant aller jusqu'à 5 Gbps.
• La fonctionnalité d'effaçage hors ligne ne fonctionnera pas si le U339-E02 est connecté à un ordinateur ou une autre source via un câble USB.

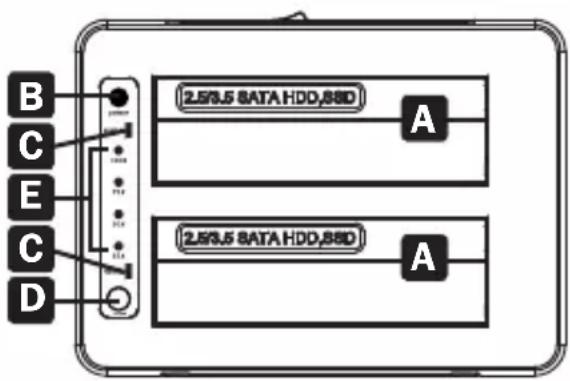

Identification des caractéristiques

B C E C D 2.5RJ5 DATA HDD, SSD A 2.5RJ5 DATA HDD, SSD A

USB 10 ON OFF 12V 3A F

A Baies pour lecteur HDD/SSD SATA 6,35 cm (2,5 po)/8,89 cm (3,5 po)
B Voyant à DEL d'alimentation
C Voyants à DEL pour les baies pour lecteur HDD/SSD
D Bouton d'effaçage

E Voyants à DEL pour le processus d'effaçage
F Port USB 3.0 de type B
G Commutateur On/Off (marche/arrêt)
H Entrée CC

Fonctionnement

Remarque : Si le disque dur SATA n'a pas été formaté, il doit d'abord être formaté en utilisant l'utilitaire Disk Management pour accéder au contenu des lecteurs.

1. Raccorder le bloc d'alimentation inclus à la station d'accueil, puis à une prise murale ou à un parasurtenseur Tripp Lite.
2. Insérer un lecteur de disque dur SATA de 6,35 cm (2,5 po) ou de 8,89 cm (3,5 po) dans une baie disponible sur la station d'accueil en s'assurant qu'il est solidement logé sur le connecteur SATA. Répéter cette étape pour connecter des lecteurs de disque dur supplémentaires.
3. Raccorder le câble USB 3.0 inclus à la station d'accueil et à un ordinateur.
4. Utiliser le commutateur ON/OFF (marche/arrêt) à l'arrière de l'appareil pour alimenter la station d'accueil. Le voyant à DEL rouge de tension s'allumera pour indiquer que l'appareil est alimenté. Les voyants à DEL rouges des baies des lecteurs (HDD1 et HDD2) s'allumeront pour indiquer qu'un lecteur de disque dur est connecté au port correspondant, et clignoteront lorsque des données sont transférées.

Fonctionnement

Effaçage hors ligne

Remarque : La fonctionnalité d'effaçage hors ligne ne fonctionnera pas si le U339-E02 est connecté à un ordinateur ou une autre source via un câble USB.

1. Raccorder le bloc d'alimentation inclus à la station d'accueil, puis à une prise murale ou à un parasurtenseur Tripp Lite.

2. Insérer un lecteur de disque dur SATA de 6,35 cm (2,5 po) ou de 8,89 cm (3,5 po) dans une baie disponible sur la station d'accueil en s'assurant qu'il est solidement logé sur le connecteur SATA. Répéter cette étape pour connecter des lecteurs de disque dur supplémentaires.

Remarque : Deux lecteurs de disque dur SATA peuvent être effacés simultanément.

1. Utiliser le commutateur ON/OFF (marche/arrêt) à l'arrière de l'appareil pour alimenter la station d'accueil. Le voyant à DEL rouge de tension s'allumera pour indiquer que l'appareil est alimenté. Les voyants à DEL rouges des baies des lecteurs (HDD1 et HDD2) s'allumeront pour indiquer qu'une lecteur de disque dur est connecté au port correspondant, et clignoteront lorsque la fonction d'effaçage est en cours.

2. Appuyer sur le bouton Erase (effacer) et le maintenir enfoncé jusqu'à ce que les voyants à DEL de progression bleus commencent à clignoter, puis relâcher le bouton Erase (effacer). Le voyant à DEL de progression de 25 % commencera à clignoter pour indiquer que le processus d'effaçage est en cours.

3. Une fois que les quatre voyants à DEL de progression bleus (25 %, 50 %, 75 %, 100 %) ont cessé de clignoter et sont allumés en continu en bleu, le processus d'effaçage est terminé.

Garantie

Garantie limitée de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

De retourner le nouvel équipement afin qu'il soit recyclé

à la fin de sa vie utile

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
