Tipo de producto	Estación de acoplamiento para disco duro de doble bahía
Marca	Tripp Lite
Modelo	U339E02
Compatibilidad de discos	SATA I/II/III, 2.5" y 3.5", hasta 2 TB (2.5") y 14 TB (3.5")
Interfaz de host	USB 3.0 Tipo B (retrocompatible con USB 2.0 y 1.1)
Velocidad de transferencia máxima	5 Gbps (USB 3.0), soporte UASP para velocidades superiores
Función de borrado sin conexión	Sí, borra hasta dos discos simultáneamente sin computadora
Alimentación	Adaptador de corriente externo, entrada 100-240 V, salida 12 V / 3 A
Indicadores LED	Alimentación (rojo), actividad del disco (rojo intermitente), progreso de borrado (azul, 4 niveles)
Requisitos del sistema	Computadora con puerto USB; Windows 8+, Mac OS X 10.8+, Linux
Garantía	1 año limitada
Contenido del paquete	Estación de acoplamiento, adaptador de corriente, cable USB 3.0 (0,8 m), manual de usuario

Preguntas frecuentes - U339E02 Tripp Lite

¿Qué tipos de discos duros son compatibles con la estación U339E02?

La estación acepta discos duros SATA I, II y III en formato de 2,5 pulgadas o 3,5 pulgadas. La capacidad máxima soportada es de 2 TB para discos de 2,5" y de 14 TB para los de 3,5".

¿Cómo usar la función de borrado sin conexión?

Desconecte el cable USB, conecte la alimentación, inserte los discos, encienda la estación y luego mantenga presionado el botón Erase hasta que los LED azules parpadeen. El borrado finaliza cuando los cuatro LED azules están fijos.

¿Por qué mis discos no son detectados por la computadora?

Verifique que los discos estén correctamente insertados y que la alimentación esté conectada. Si el disco no está formateado, use la utilidad de administración de discos de su sistema para formatearlo antes de usarlo.

¿Qué es el protocolo UASP y cómo activarlo?

UASP (Protocolo SCSI adjunto por USB) permite transferencias más rápidas que USB 3.0 estándar. Es compatible de forma nativa con Windows 8+, Mac OS X 10.8+ y Linux, y requiere un controlador host compatible. No se necesita activación manual.

¿Puedo usar la estación con una computadora sin puerto USB 3.0?

Sí, la estación es retrocompatible con USB 2.0 y USB 1.1, pero las velocidades se limitarán a las de esos estándares (480 Mbps máx. para USB 2.0).

¿Cómo saber si el borrado sin conexión está en curso?

Los indicadores LED azules de progreso (25%, 50%, 75%, 100%) parpadean durante el borrado. Una vez que todos están encendidos de forma continua, el proceso ha terminado.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado a la estación y a un tomacorriente funcional. Asegúrese de que el interruptor de encendido/apagado en la parte trasera esté en la posición de encendido.

¿Puedo borrar dos discos simultáneamente?

Sí, la estación permite borrar hasta dos discos SATA al mismo tiempo mediante la función de borrado sin conexión. Los dos discos se tratan de forma independiente.

¿Cuál es la garantía de la estación U339E02?

Tripp Lite ofrece una garantía limitada de un año contra defectos de materiales y mano de obra a partir de la fecha de compra original.

¿Cómo limpiar y mantener la estación de acoplamiento?

Desconecte el dispositivo antes de limpiarlo. Use un paño suave y seco para limpiar la superficie. No use productos químicos o abrasivos. Evite la exposición a la humedad y al polvo.

MANUAL DE USUARIO U339E02 Tripp Lite

Manual del Propietario

Estación de Conexión USB 3.0 a SATA Doble con Característica de Borrado

Modelo: U339-E02

English 1 • Français 17 • Русский 25

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

Todas las marcas registradas son propiedad de sus respectivos propietarios.

El Paquete Incluye

• U339-E02 - Estación de Conexión SATA de Doble Bahía
- Fuente de Alimentación Externa (Entrada: 100V \~ 240V)*
- Cable USB 3.0 A a B - 80 cm [3 pies]
- Manual del Propietario

*Incluye clavija NEMA 1-15P Norteamérica.

Características del Producto

• Conecta dos discos duros SATA I, II o III de 2.5" o 3.5"
• Acceso rápido al contenido del disco duro sin el inconveniente de la instalación interna que requiere mucho tiempo
• Acepta discos duros de 2.5" de hasta 2 TB y discos duros de 3.5" de hasta 14 TB *
• Admite velocidades de transferencia de datos de USB 3.0 de hasta 5 Gbps y es compatible con versiones anteriores de estándares USB 2.0 y 1.1
• Soporta UASP [Serial Attached SCSI Protocol] para velocidades mayores que las de USB 3.0**
• La función de borrar fuera de línea borra el contenido de dos discos duros SATA simultáneamente sin necesidad de conectarse a un servidor o computadora
• El estado de borrado se muestra mediante LEDs de progreso

*Trabajará con discos duros más grandes conforme estén disponibles

**Requiere controlador anfitrión habilitado con UASP. UASP es compatible con Windows 8 y posterior, Mac OSX 10.8 y posterior y Linux.

Requisitos del Sistema

• (x2) Discos Duros SATA de 2.5" o 3.5"
- Computadora con un puerto USB disponible

Notas:

• Para alcanzar las velocidades de hasta 5 Gbps, se requiere un puerto USB 3.0.
• La función de borrado fuera de línea no funcionará si el U339-E02 está conectado a una computadora o a cualquier otra fuente a través de un cable USB.

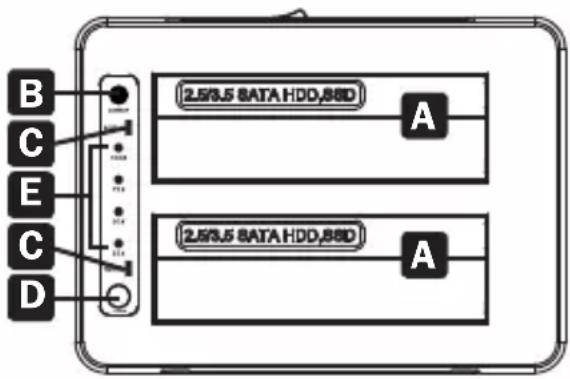

Identificación de Características

A Bahías para Unidades HDD o SSD SATA de 2.5" o 3.5"
B LED de Encendido
C LEDs de Bahía de Unidad HDD/SSD
D Botón de Borrado

E LEDs de Proceso de Borrado
F Puerto USB 3.0 Type-B
G Switch de Encendido y Apagado
H Entrada de CD

Operación

Nota: Si el disco duro SATA todavía no ha sido formateado, primero debe ser formateado usando una herramienta de gestión de discos de computadora para poder acceder al contenido del disco.

1. Conecte la fuente de alimentación incluida a la estación de conexión, después a un tomacorrientes de pared disponible o supresor de sobretensiones de Tripp Lite.
2. Inserte un disco duro SATA de 2.5" o 3.5" en un espacio disponible en su estación de conexión, asegurándose de haberlo colocado correctamente en el conector SATA. Repita este paso para conectar un disco duro adicional.
3. Conecte el cable USB 3.0 incluido a la estación de conexión y una computadora.
4. Use el botón de ENCENDIDO / APAGADO en la parte posterior de la unidad para encender la estación de conexión. El LED rojo de encendido se iluminará para indicar que se está recibiendo energía. Los LEDs rojos de bahía de unidad (HDD1 y HDD2) se iluminarán para indicar que un disco duro está conectado al puerto correspondiente y destellarán cuando se estén transfiriendo datos.

Operación

Borrado Fuera de Línea

Nota: La función de borrado fuera de línea no funcionará si el U339-E02 está conectado a una computadora o a cualquier otra fuente a través de un cable USB.

1. Conecte la fuente de alimentación incluida a la estación de conexión, después a un tomacorrientes de pared disponible o supresor de sobretensiones de Tripp Lite.
2. Inserte un disco duro SATA de 2.5" o 3.5" en un espacio disponible en su estación de conexión, asegurándose de haberlo colocado correctamente en el conector SATA. Repita este paso para conectar un disco duro adicional.

Nota: Se pueden borrar simultáneamente dos discos duros SATA.

1. Use el botón de ENCENDIDO / APAGADO en la parte posterior de la unidad para encender la estación de conexión. El LED rojo de encendido se iluminará para indicar que se está recibiendo energía. Los LEDs rojos de bahía de unidad (HDD1 y HDD2) se iluminarán para indicar que un disco duro está conectado al puerto correspondiente y destellarán cuando se esté ejecutando la función de borrado.

2. Oprima y mantenga oprimido el botón Erase hasta que los LEDs azules de progreso empiecen a destellar, entonces suelte el botón Erase. El LED de progreso del 25 % empezará a destellar, indicando que el proceso de borrado se está realizando.

3. Una vez los cuatro LEDs azules de progreso (25 %, 50 %, 75 %, 100 %) han dejado de destellar y estén brillando permanentemente en azul, se ha completado el proceso de borrado.

Garantía

Garantía Limitada por 1 Año

Tripp Lite garantiza por un (1) año a partir de la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (a su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancia o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en la misma cantidad (esto varía de un país a otro)
• Devolver el equipo nuevo para reciclaje una vez que finalmente se convierta en residuo

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

19-07-475-9339DF_RevA
