Type de produit	Boîtier de point d'accès sans fil
Marque	Tripp Lite
Modèle	EN1812
Dimensions	45,7 x 30,5 cm (18 x 12 po)
Poids approximatif	1,5 kg
Matériau	ABS
Couleur	Blanc
Verrou intégré	Oui
Type de montage	Mural sur montants bois
Compatibilité points d'accès	Cisco, Aruba, montage sur barre en T
Supports inclus	Support peu encombrant et attache mono-usage
Garantie	5 ans
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Fixation murale solide, verrou de sécurité
Réparabilité	Pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - EN1812 Tripp Lite

Comment monter le boîtier EN1812 au mur ?

Utilisez un localisateur de montants pour trouver les montants muraux en bois. Marquez l'emplacement des trous, percez des avant-trous, puis fixez le boîtier avec au moins deux vis n°10 x 2 po ou plus (non incluses).

Quels types de vis sont recommandés pour le montage ?

Des vis n°10 x 2 po ou plus, ancrées au centre des montants. Si aucun montant n'est disponible, utilisez des ancrages appropriés comme des ancrages pour cloisons sèches filetés ou des boulons à gaine d'expansion.

Le boîtier est-il compatible avec mon point d'accès ?

Il est compatible avec les points d'accès Cisco, Aruba et ceux montés sur barre en T. Un support peu encombrant et une attache mono-usage sont inclus pour faciliter l'installation.

Comment installer un point d'accès Cisco dans le boîtier ?

Utilisez le support peu encombrant Cisco (non inclus) et l'attache mono-usage fournie. Fixez le point d'accès au support, puis insérez le tout dans le boîtier en engageant la languette de sécurité.

Puis-je installer le boîtier sur des cloisons sèches ?

Oui, mais utilisez des ancrages appropriés comme des ancrages pour cloisons sèches filetés ou des boulons à gaine d'expansion. Les ancrages en plastique à expansion ne sont pas recommandés en raison du poids du boîtier.

Comment acheminer les câbles dans le boîtier ?

Acheminez le câble d'alimentation et de données par la découpe arrière ou les découpes de conduit latérales. Fixez tous les câbles au point d'accès avant de le monter dans le boîtier.

Le boîtier possède-t-il un verrou ?

Oui, le boîtier EN1812 est équipé d'un verrou pour sécuriser le point d'accès et les câbles.

Quelle est la durée de la garantie ?

Tripp Lite offre une garantie limitée de 5 ans à compter de la date d'achat initiale, couvrant les défauts de matériaux et de fabrication.

Le boîtier est-il résistant aux intempéries ?

Non, le boîtier est conçu pour un usage intérieur. Il n'est pas étanche et doit être installé dans un environnement sec et climatisé.

Où puis-je trouver des pièces de rechange ou du support ?

Visitez www.tripplite.com/support pour obtenir de l'aide ou demander des pièces détachées.

MODE D'EMPLOI EN1812 Tripp Lite

Guide d'installation

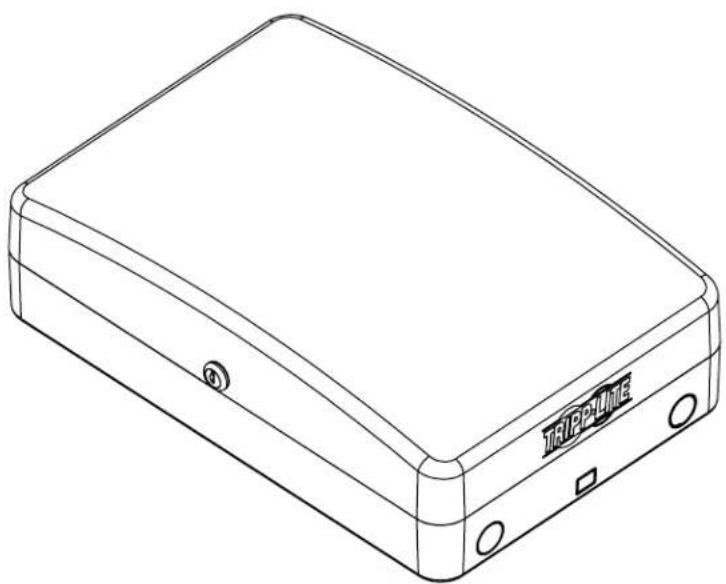

Boîtier de point d'accès sans fil ABS de 45,7 x 30,5 cm (18 x 12 po) avec verrou

Modèle : EN1812

Droits d'auteur © 2018 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

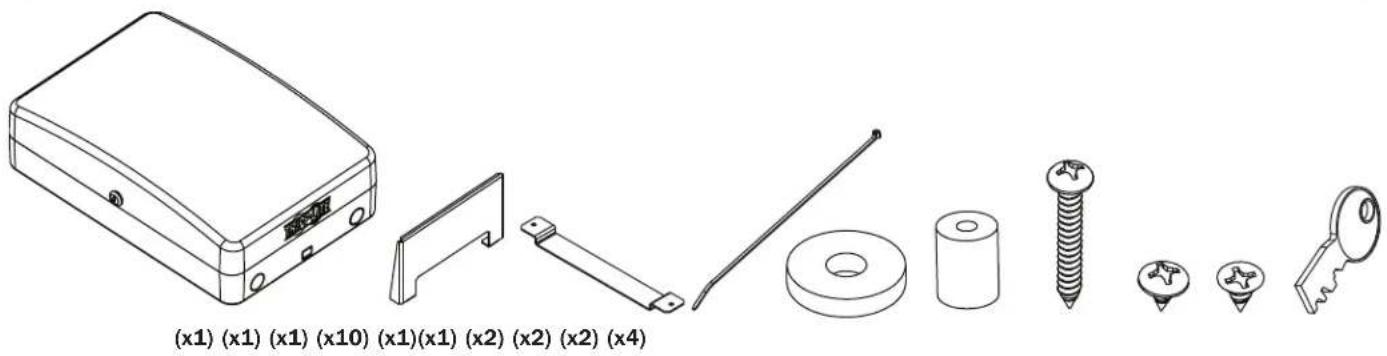

Liste des composants

IMPORTANT :

S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

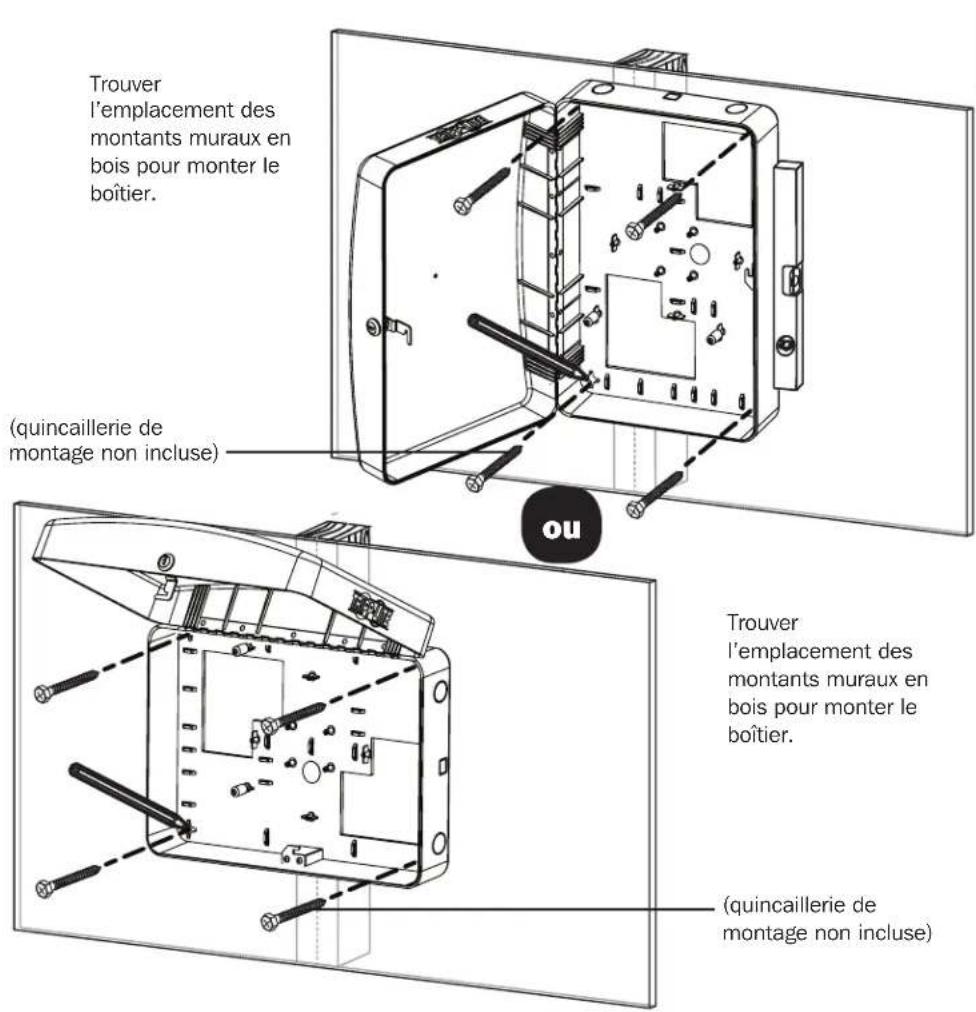

1. Montage du boîtier au mur

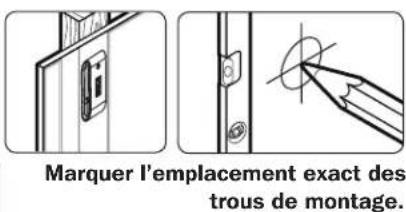

Percer des avant-trous.

Fixer le boîtier au mur.

Installation

• Les installateurs sont responsables de fournir la quincaillerie pour le montage au mur. Utiliser au moins deux vis n° 10 x 2 po ou de plus grande taille (non incluse) pour retenir le montage en place.
• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• S'il n'y a pas de montants à l'emplacement d'installation, il est recommandé d'utiliser des ancrages pour retenir le boîtier en place. En raison du poids du boîtier, les ancrages muraux à expansion en plastique ne sont pas recommandés pour les installations sur des cloisons sèches. Les ancrages appropriés incluent : les ancrages pour cloisons sèches filetées, les commutateurs pour cloisons sèches filetées, les ancrages muraux creux de type manchon (aussi appelés boulons à gaine d'expansion) ou des boulons à ailettes à ressort.
• Si le boîtier est placé par-dessus une prise de télécommunication, retirer la plaque murale, puis fixer le boîtier au mur. Une fois le boîtier fixé au mur, remettre la plaque murale sur la prise.
• Si aucune prise de télécommunication n'est disponible, une boîte de montage en surface (ou une prise biscuit) et le cordon de l'équipement peuvent être montés à l'intérieur de l'appareil.
• Utiliser une boîte de montage en surface à revers adhésif.

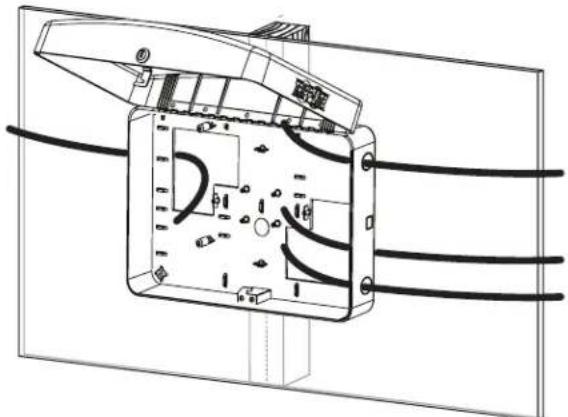

2. Acheminer le câble d'alimentation et de données (le cas échéant) dans la découpe arrière ou dans les découpes de conduit latérales

3. En utilisant les vis fournies, fixer le point d'accès

IMPORTANT!

Fixer tous les câbles d'alimentation et de données au point d'accès avant de le fixer au boîtier.

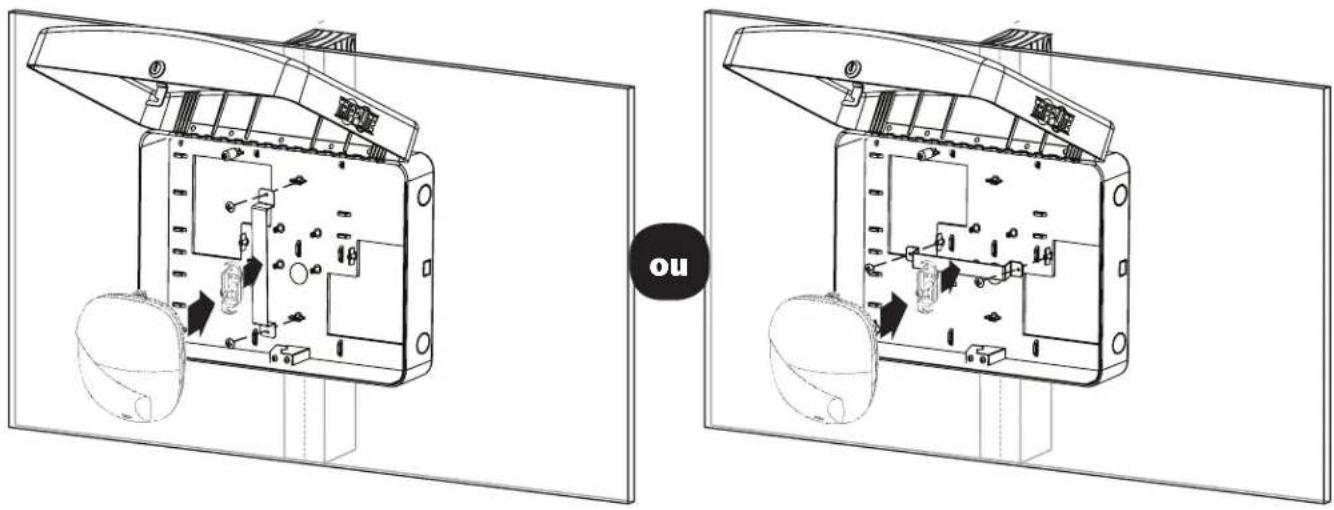

3a. Installation du support peu encombrant Cisco\*

* Supports Cisco non inclus.

Installation

3b. Installation de points d'accès Aruba ou monté sur une barre en T

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
