EN1111 - Point d'accès Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de point d'accès sans fil
Marque	Tripp Lite
Modèle	EN1111
Matériau	ABS
Dimensions	30,48 cm (11 po) de longueur
Poids	Environ 0,5 kg
Couleur	Blanc
Alimentation	Non applicable (boîtier passif)
Fonctions principales	Protection et montage mural d'un point d'accès ; compatible supports Cisco, Aruba et barre en T
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Verrou intégré ; montage sécurisé sur montants muraux
Pièces détachées et réparabilité	Aucune pièce détachable ; garantie 5 ans
Garantie	5 ans limitée
Contenu de l'emballage	Boîtier, support universel Cisco (AIR-AP-BRACKET-2), attache mono-usage, manuel d'installation
Compatibilité	Points d'accès Cisco, Aruba, et autres montés sur barre en T
Type de montage	Mural sur montants bois ou cloison sèche (quincaillerie non incluse)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation

FOIRE AUX QUESTIONS - EN1111 Tripp Lite

Quelles sont les dimensions exactes du boîtier EN1111 ?

Le boîtier mesure 30,48 cm (11 po) de longueur. La hauteur et la profondeur ne sont pas spécifiées dans la notice.

Ce boîtier est-il compatible avec tous les points d'accès ?

Il est conçu pour les points d'accès compatibles avec les supports Cisco (AIR-AP-BRACKET-2), Aruba et les montages sur barre en T. Vérifiez la compatibilité de votre point d'accès.

Quels outils et vis sont nécessaires pour l'installation ?

Vous aurez besoin d'un localisateur de montants, d'une perceuse, et de vis n°10 x 2 po (50 mm) pour le montage sur bois. Pour cloisons sèches, utilisez des ancrages adaptés (non inclus).

Le boîtier est-il livré avec un verrou ?

Oui, le boîtier dispose d'un verrou intégré pour sécuriser le point d'accès à l'intérieur.

Puis-je installer ce boîtier sur une cloison sèche sans montant ?

Oui, mais il est recommandé d'utiliser des ancrages muraux solides comme des ancrages filetés ou des boulons à gaine. Les ancrages en plastique expansible ne sont pas conseillés en raison du poids.

Comment acheminer les câbles dans le boîtier ?

Les câbles peuvent passer par la découpe arrière ou les découpes latérales prévues à cet effet. Acheminez d'abord les câbles, puis fixez le point d'accès au boîtier.

Quelle est la garantie de ce boîtier ?

Tripp Lite offre une garantie limitée de 5 ans contre les défauts de matériaux et de fabrication.

Le boîtier est-il résistant aux intempéries ?

Non, il est conçu pour une utilisation en intérieur uniquement. Il n'est pas étanche.

Puis-je installer un point d'accès autre que Cisco ou Aruba ?

Le boîtier accepte les points d'accès montés sur barre en T standard. Si votre point d'accès utilise un autre système de fixation, il peut nécessiter un adaptateur supplémentaire.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques agressifs.

MODE D'EMPLOI EN1111 Tripp Lite

Guide d'installation

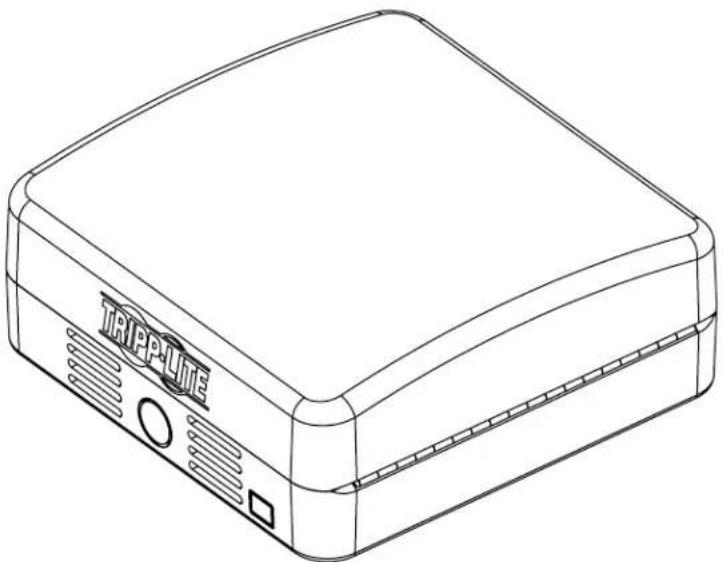

Boîtier de point d'accès sans fil ABS de 30,48 cm (11 po) avec verrou

Modèle : EN1111

Droits d'auteur © 2018 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

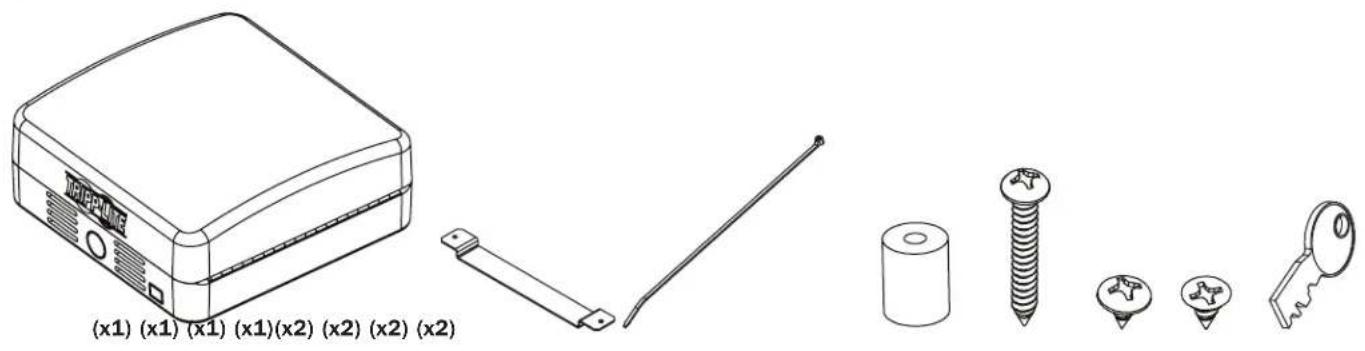

Liste des composants

IMPORTANT :

S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.triplite.com/support pour obtenir de l'aide.

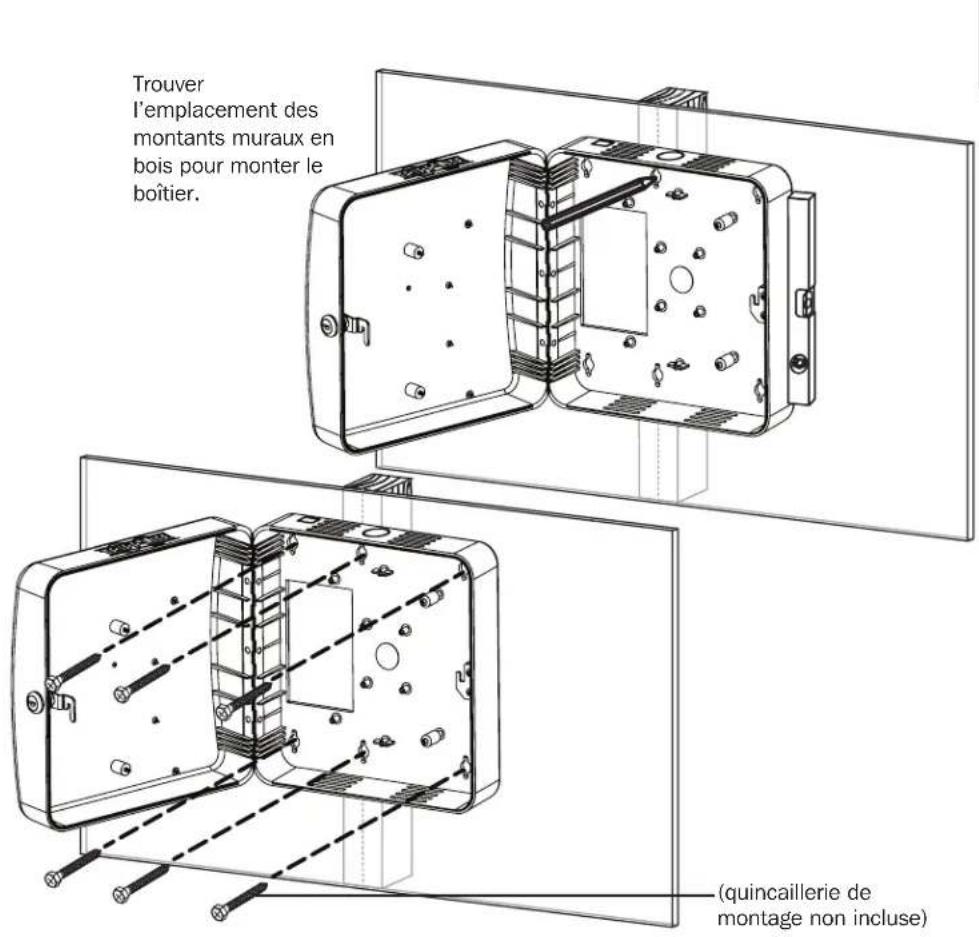

1. Montage du boîtier au mur

Marquer l'emplacement exact des trous de montage.

Percer des avant-trous.

Fixer le boîtier au mur.

Installation

• Les installateurs sont responsables de fournir la quincaillerie pour le montage au mur. Utiliser au moins deux vis n° 10 x 2 po ou de plus grande taille (non incluse) pour retenir le montage en place.
• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• S'il n'y a pas de montants à l'emplacement d'installation, il est recommandé d'utiliser des ancrages pour retenir le boîtier en place. En raison du poids du boîtier, les ancrages muraux à expansion en plastique ne sont pas recommandés pour les installations sur des cloisons sèches. Les ancrages appropriés incluent : les ancrages pour cloisons sèches filetées, les commutateurs pour cloisons sèches filetées, les ancrages muraux creux de type manchon (aussi appelés boulons à gaine d'expansion) ou des boulons à ailettes à ressort.
• Si le boîtier est placé par-dessus une prise de télécommunication, retirer la plaque murale, puis fixer le boîtier au mur. Une fois le boîtier fixé au mur, remettre la plaque murale sur la prise.
• Si aucune prise de télécommunication n'est disponible, une boîte de montage en surface (ou une prise biscuit) et le cordon de l'équipement peuvent être montés à l'intérieur de l'appareil.
• Utiliser une boîte de montage en surface à revers adhésif.

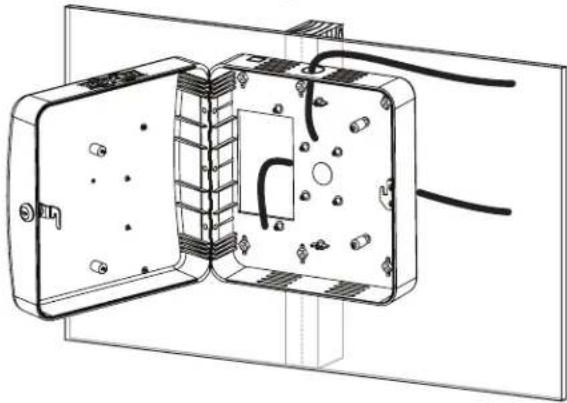

2. Acheminer le câble d'alimentation et de données (le cas échéant) dans la découpe arrière ou dans les découpes de conduit latérales

3. En utilisant les vis fournies, fixer le point d'accès

IMPORTANT!

Fixer tous les câbles d'alimentation et de données au point d'accès avant de le fixer au boîtier.

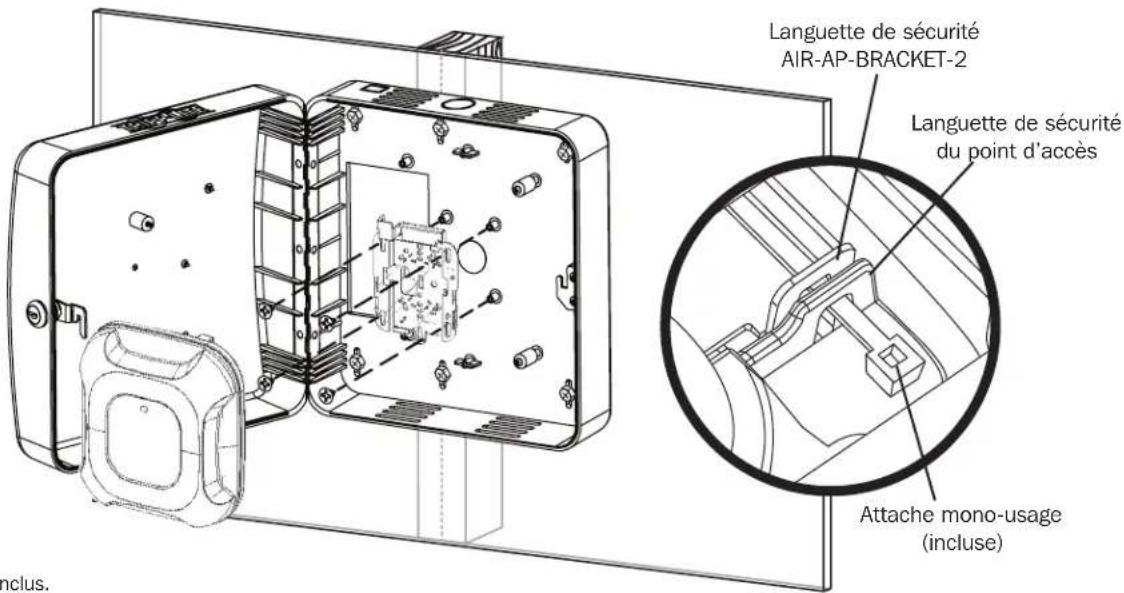

3a. Installation du support universel Cisco (AIR-AP-BRACKET-2)\*

* Supports Cisco non inclus.

Installation

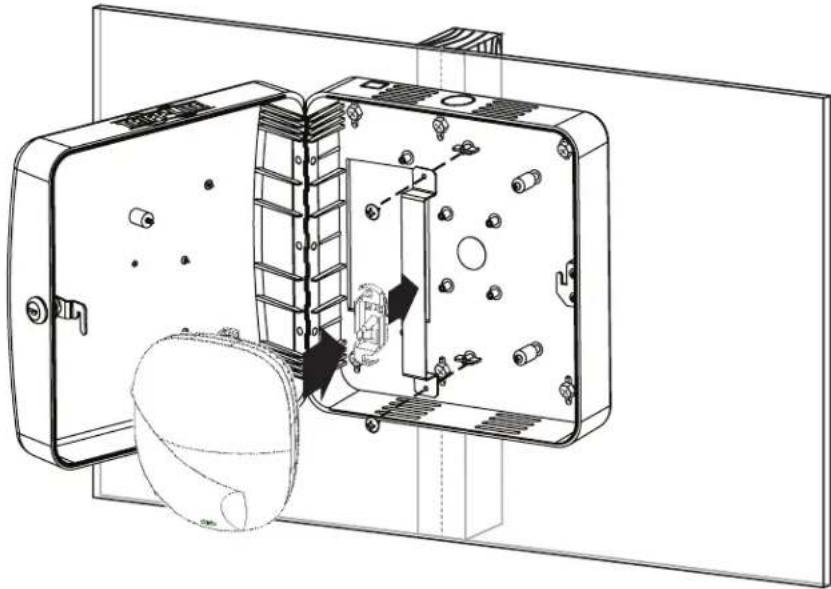

3b. Installation de points d'accès Aruba ou monté sur une barre en T

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
