EN1111 - Точка доступа Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Корпус беспроводной точки доступа
Бренд	Tripp Lite
Модель	EN1111
Материал	ABS
Размеры	30,48 см (11 дюймов) в длину
Вес	Примерно 0,5 кг
Цвет	Белый
Питание	Не применимо (пассивный корпус)
Основные функции	Защита и настенный монтаж точки доступа; совместим с креплениями Cisco, Aruba и T-образной рейкой
Обслуживание и чистка	Протирать мягкой сухой тканью
Безопасность	Встроенный замок; надежное крепление на стеновые стойки
Запчасти и ремонтопригодность	Нет съемных деталей; гарантия 5 лет
Гарантия	5 лет ограниченная
Содержимое упаковки	Корпус, универсальное крепление Cisco (AIR-AP-BRACKET-2), одноразовая стяжка, руководство по установке
Совместимость	Точки доступа Cisco, Aruba и другие, монтируемые на T-образную рейку
Тип монтажа	Настенный на деревянные стойки или гипсокартон (крепеж не входит в комплект)
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10 % до 90 % относительной влажности без конденсации

Часто задаваемые вопросы - EN1111 Tripp Lite

Каковы точные размеры корпуса EN1111?

Корпус имеет длину 30,48 см (11 дюймов). Высота и глубина не указаны в инструкции.

Совместим ли этот корпус со всеми точками доступа?

Он предназначен для точек доступа, совместимых с креплениями Cisco (AIR-AP-BRACKET-2), Aruba и монтажом на T-образную рейку. Проверьте совместимость вашей точки доступа.

Какие инструменты и винты необходимы для установки?

Вам понадобятся детектор стоек, дрель и винты №10 x 2 дюйма (50 мм) для монтажа на дерево. Для гипсокартона используйте подходящие анкеры (не входят в комплект).

Поставляется ли корпус с замком?

Да, корпус оснащен встроенным замком для фиксации точки доступа внутри.

Можно ли установить этот корпус на гипсокартон без стойки?

Да, но рекомендуется использовать прочные стеновые анкеры, такие как резьбовые анкеры или болты с гильзой. Пластиковые распорные анкеры не рекомендуются из-за веса.

Как проложить кабели внутри корпуса?

Кабели можно пропустить через задний вырез или боковые вырезы, предусмотренные для этой цели. Сначала проложите кабели, затем закрепите точку доступа в корпусе.

Какая гарантия на этот корпус?

Компания Tripp Lite предоставляет ограниченную гарантию 5 лет на дефекты материалов и изготовления.

Устойчив ли корпус к атмосферным воздействиям?

Нет, он предназначен только для использования внутри помещений. Он не является водонепроницаемым.

Можно ли установить точку доступа, отличную от Cisco или Aruba?

Корпус принимает точки доступа, монтируемые на стандартную T-образную рейку. Если ваша точка доступа использует другую систему крепления, может потребоваться дополнительный адаптер.

Как чистить корпус?

Используйте мягкую сухую ткань для удаления пыли. Не используйте агрессивные химические средства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EN1111 Tripp Lite

Руководство по установке

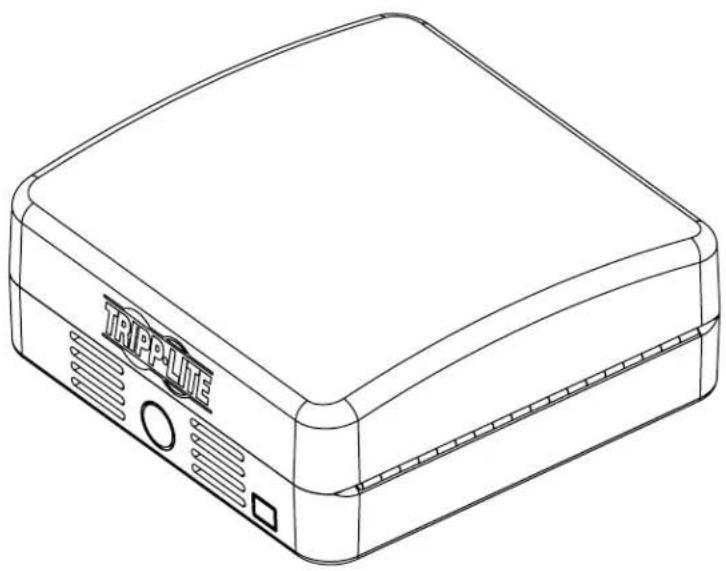

Корпус точки беспроводного доступа размером 28 см из АБС-пластика с замком

Модель: EN1111

Охраняется авторским правом © 2018 Tripp Lite. Все торговые знаки являются исключительной собственностью своих соответствующих владельцев.

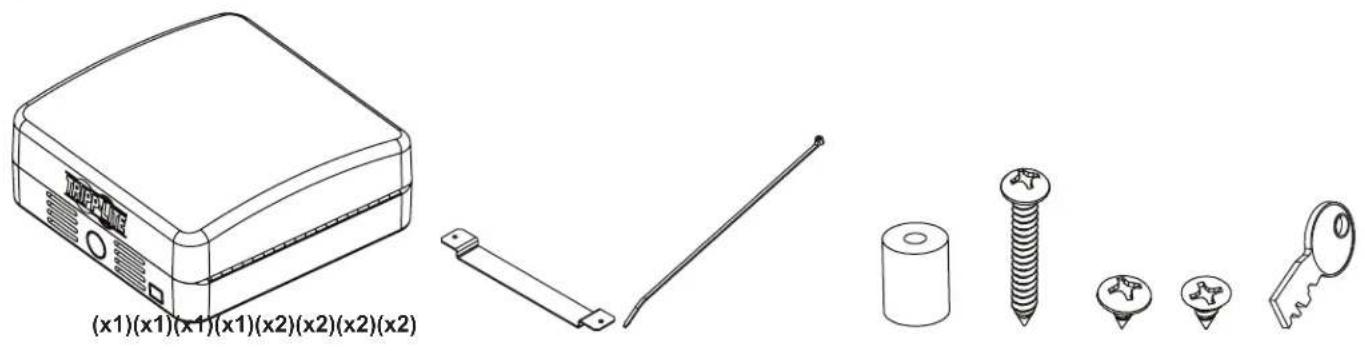

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.triplite.com/support.

Установка

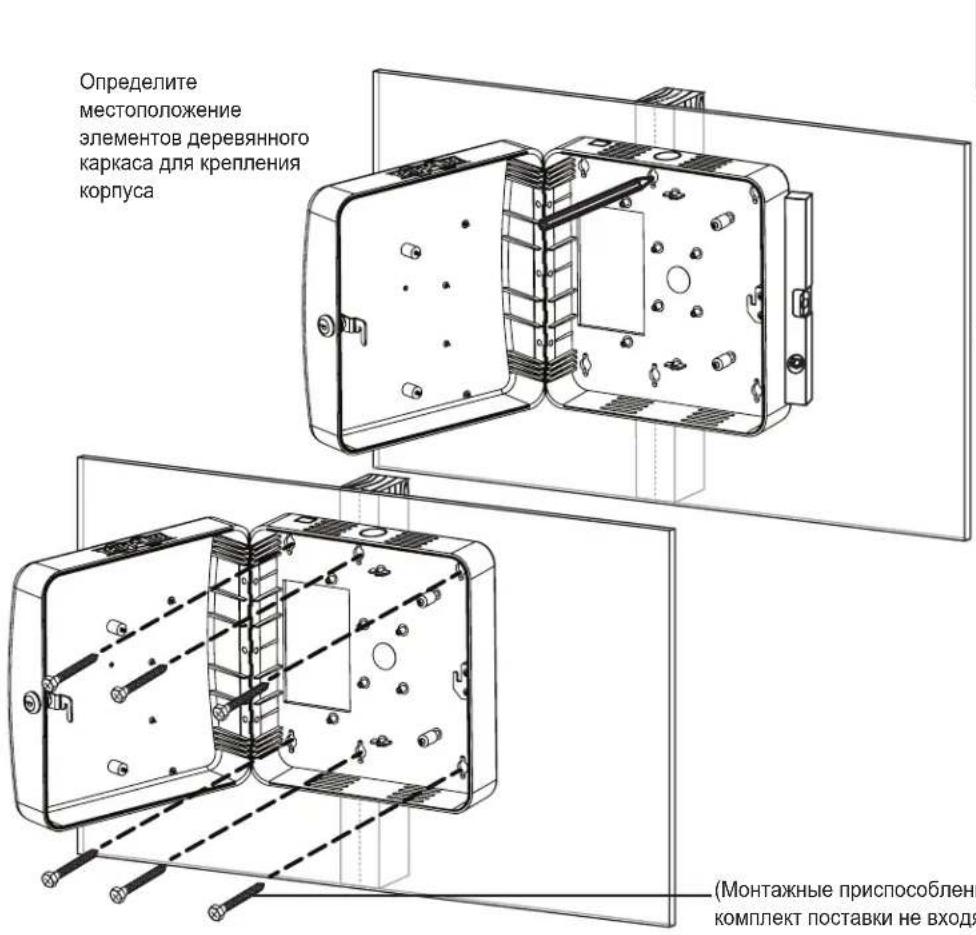

1. Крепление корпуса к стене

Разметьте точное местоположение монтажных отверстий

Высверлите направляющие отверстия

Прикрепите корпус к стене
(Монтажные приспособления в комплект поставки не входят)

Установка

• Ответственность за обеспечение оснастки для настенного крепления возлагается на установщика. Для крепления кронштейна используйте два винта #10 x 2" или большего размера (в комплект поставки не входят).
• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• При отсутствии элементов деревянного каркаса стены в месте монтажа рекомендуется осуществлять крепление корпуса с использованием анкеров. В связи со значительным весом корпуса не рекомендуется использовать полимерные дюбели для крепления к гипсокартонным стенам. Подходящими анкерами являются: резьбовые анкеры для гипсокартона, резьбовые дюбели для гипсокартона, анкеры гильзового типа для пустотелых стен (т.н. болты молли) или анкерные болты со стопорными крыльями.
• В случае крепления корпуса поверх телекоммуникационной розетки снимите пластину, предназначенную для крепления к стене, а затем прикрепите кронштейн к стене. Затем закрепите указанную пластину поверх розетки.
• При отсутствии телекоммуникационной розетки коробка для поверхностного монтажа (или литой разъем) и шнур для подключения оборудования могут оставаться внутри монтируемого модуля.
• Используйте коробку для поверхностного монтажа с клейкой лентой на тыльной стороне.

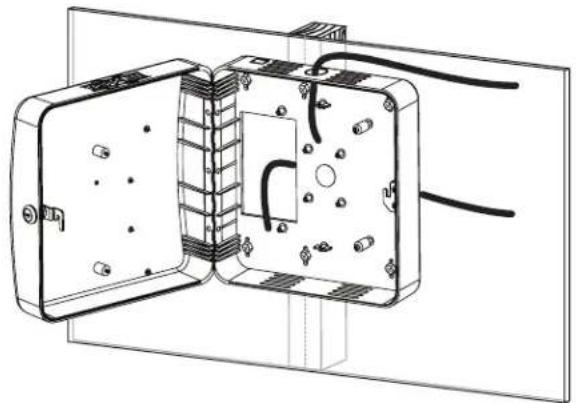

2. Прокладка интерфейсного и силового кабелей (при необходимости) через выбивное отверстие с тыльной стороны кронштейна или выбивные отверстия для ввода кабелей по бокам

3. Крепление точки доступа к кронштейну с помощью винтов из комплекта

ВНИМАНИЕ!

Все интерфейсные и силовые кабели должны подсоединяться к точке доступа до крепления корпуса.

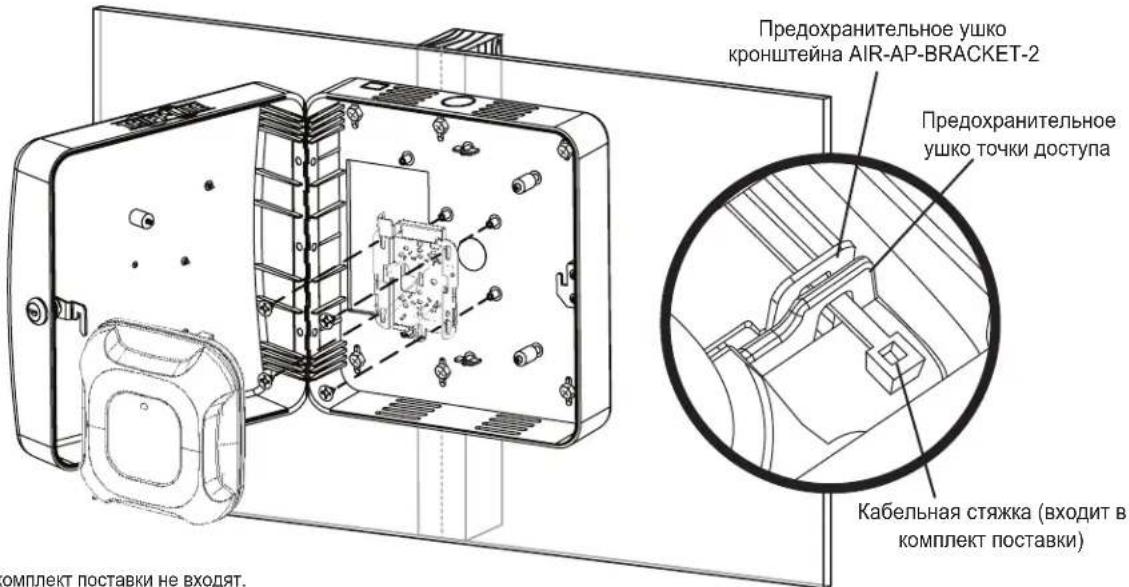

За. Установка с универсальным кронштейном Cisco (AIR-AP-BRACKET-2)\*

* Кронштейны Cisco в комплект поставки не входят.

Установка

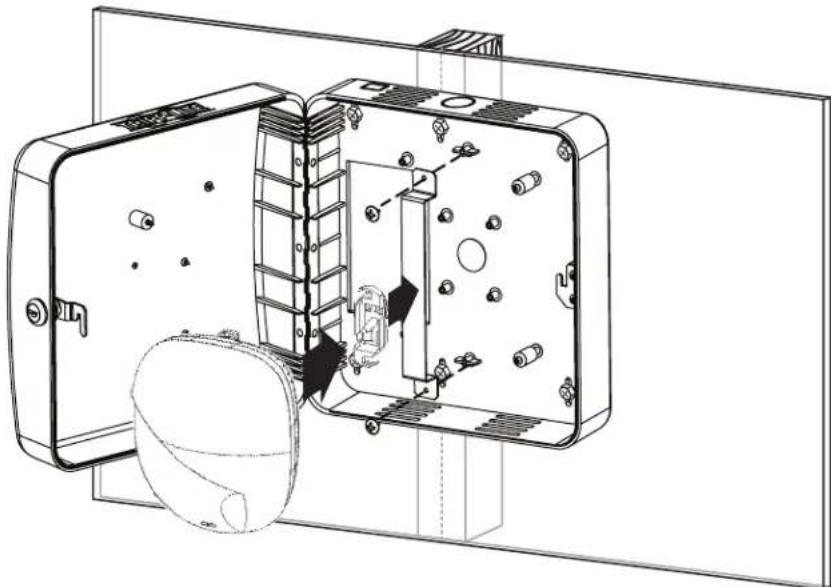

3b. Установка точки доступа Aruba или другого аналогичного устройства, прикрепляемого к Т-образному профилю

Гарантийные обязательства

Ограниченная гарантия сроком 5 лет

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
