Тип продукта	Корпус для беспроводной точки доступа
Бренд	Tripp Lite
Модель	EN1812
Размеры	45,7 x 30,5 см (18 x 12 дюймов)
Приблизительный вес	1,5 кг
Материал	АБС
Цвет	Белый
Встроенный замок	Да
Тип монтажа	Настенный на деревянные стойки
Совместимость с точками доступа	Cisco, Aruba, монтаж на Т-образную рейку
В комплект входят крепления	Компактный кронштейн и одноразовая стяжка
Гарантия	5 лет
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10% до 90% без конденсации
Уход и очистка	Протирать мягкой сухой тканью
Безопасность	Надежное настенное крепление, замок безопасности
Ремонтопригодность	Запасные части доступны по запросу

Часто задаваемые вопросы - EN1812 Tripp Lite

Как установить корпус EN1812 на стену?

Используйте детектор стоек для нахождения деревянных стоек в стене. Отметьте места отверстий, просверлите направляющие отверстия, затем закрепите корпус с помощью как минимум двух винтов №10 x 2 дюйма или более (не входят в комплект).

Какие типы винтов рекомендуются для монтажа?

Винты №10 x 2 дюйма или более, закрепленные в центре стоек. Если стойки отсутствуют, используйте подходящие анкеры, например, резьбовые анкеры для гипсокартона или распорные болты.

Совместим ли корпус с моей точкой доступа?

Он совместим с точками доступа Cisco, Aruba и теми, что монтируются на Т-образную рейку. В комплект входят компактный кронштейн и одноразовая стяжка для облегчения установки.

Как установить точку доступа Cisco в корпус?

Используйте компактный кронштейн Cisco (не входит в комплект) и прилагаемую одноразовую стяжку. Закрепите точку доступа на кронштейне, затем вставьте всё в корпус, зафиксировав язычок безопасности.

Можно ли установить корпус на гипсокартонные перегородки?

Да, но используйте подходящие анкеры, например, резьбовые анкеры для гипсокартона или распорные болты. Пластиковые распорные анкеры не рекомендуются из-за веса корпуса.

Как проложить кабели в корпусе?

Пропустите кабель питания и данных через задний вырез или боковые вырезы для кабелепровода. Закрепите все кабели на точке доступа перед установкой ее в корпус.

Есть ли у корпуса замок?

Да, корпус EN1812 оснащен замком для фиксации точки доступа и кабелей.

Какова продолжительность гарантии?

Tripp Lite предоставляет ограниченную гарантию на 5 лет с даты первоначальной покупки, покрывающую дефекты материалов и изготовления.

Устойчив ли корпус к погодным условиям?

Нет, корпус предназначен для использования внутри помещений. Он не герметичен и должен устанавливаться в сухом, кондиционируемом помещении.

Где можно найти запасные части или поддержку?

Посетите www.tripplite.com/support для получения помощи или заказа запасных частей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EN1812 Tripp Lite

Руководство по установке

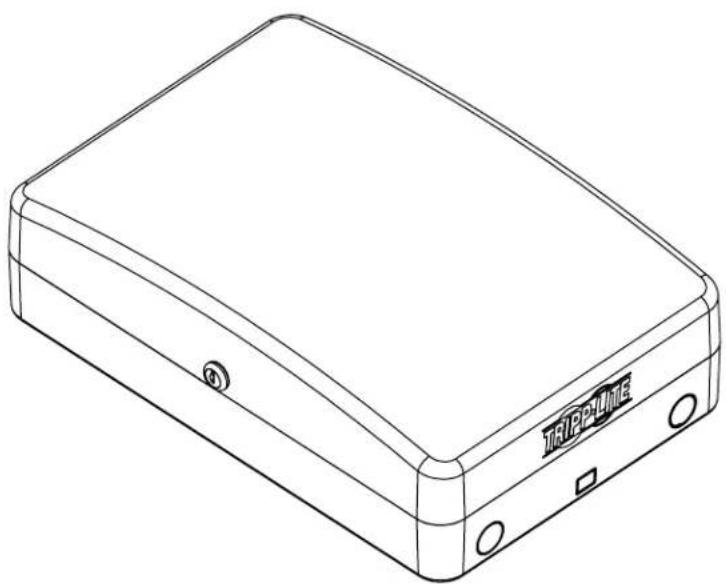

Корпус точки беспроводного доступа размером 45,7 x 30,5 см из АБС-пластика с замком

Модель: EN1812

Охраняется авторским правом © 2018 Tripp Lite. Все торговые знаки являются исключительной собственностью своих соответствующих владельцев.

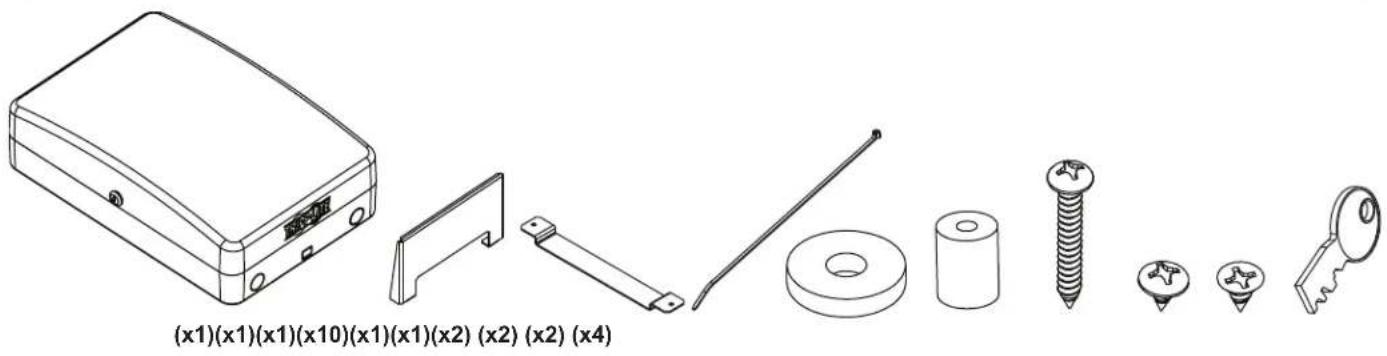

Перечень комплектации

ВНИМАНИЕ!

Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support.

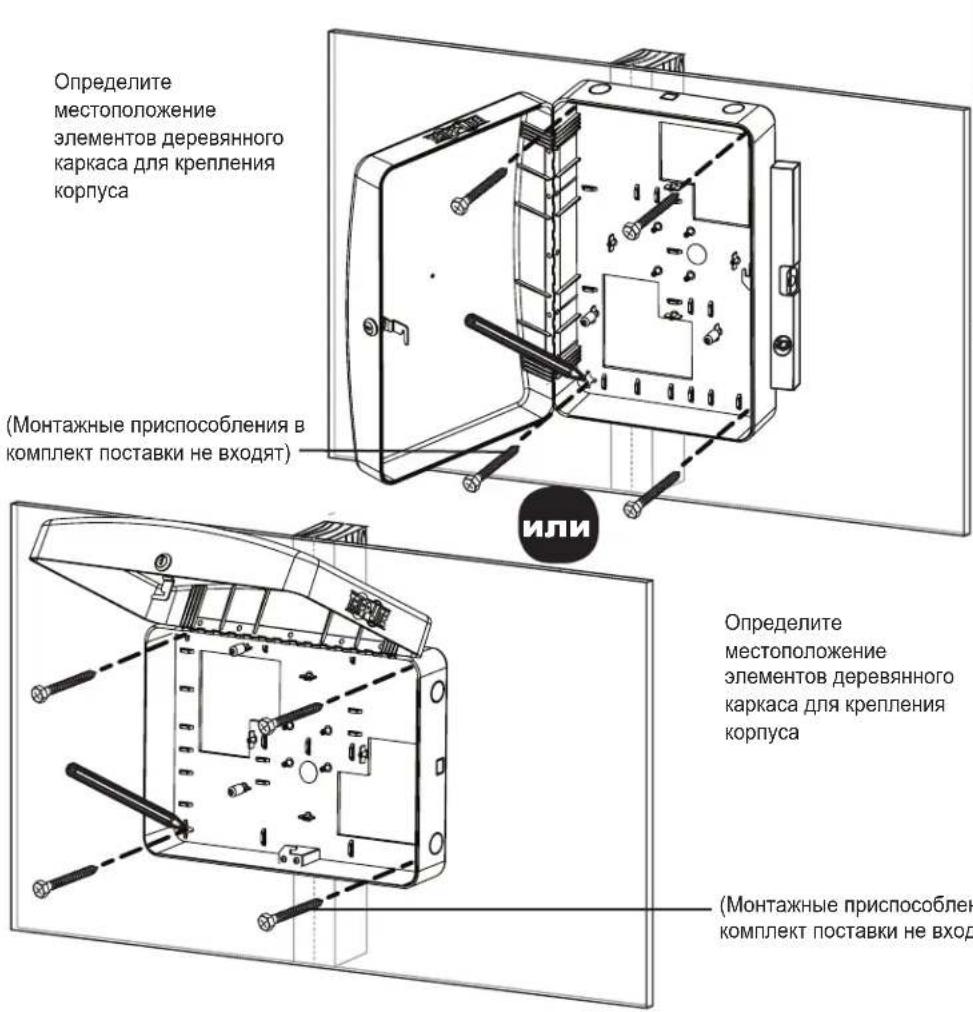

1. Крепление корпуса к стене

Разметьте точное местоположение монтажных отверстий

Высверлите направляющие отверстия

Прикрепите корпус к стене

Установка

• Ответственность за обеспечение оснастки для настенного крепления возлагается на установщика. Для крепления кронштейна используйте два винта #10 x 2" или большего размера (в комплект поставки не входят).
• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• При отсутствии элементов деревянного каркаса стены в месте монтажа рекомендуется осуществлять крепление корпуса с использованием анкеров. В связи со значительным весом корпуса не рекомендуется использовать полимерные дюбели для крепления к гипсокартонным стенам. Подходящими анкерами являются: резьбовые анкеры для гипсокартона, резьбовые дюбели для гипсокартона, анкеры гильзового типа для пустотелых стен (т.н. болты молли) или анкерные болты со стопорными крыльями.
• В случае крепления корпуса поверх телекоммуникационной розетки снимите пластину, предназначенную для крепления к стене, а затем прикрепите кронштейн к стене. Затем закрепите указанную пластину поверх розетки.
• При отсутствии телекоммуникационной розетки коробка для поверхностного монтажа (или литой разъем) и шнур для подключения оборудования могут оставаться внутри монтируемого модуля.
• Используйте коробку для поверхностного монтажа с клейкой лентой на тыльной стороне.

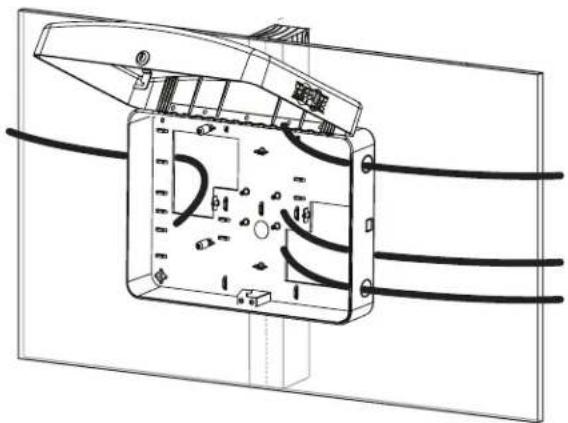

2. Прокладка интерфейсного и силового кабелей (при необходимости) через выбивное отверстие с тыльной стороны кронштейна или выбивные отверстия для ввода кабелей по бокам

3. Крепление точки доступа к кронштейну с помощью винтов из комплекта

ВНИМАНИЕ!

Все интерфейсные и силовые кабели должны подсоединяться к точке доступа до крепления корпуса.

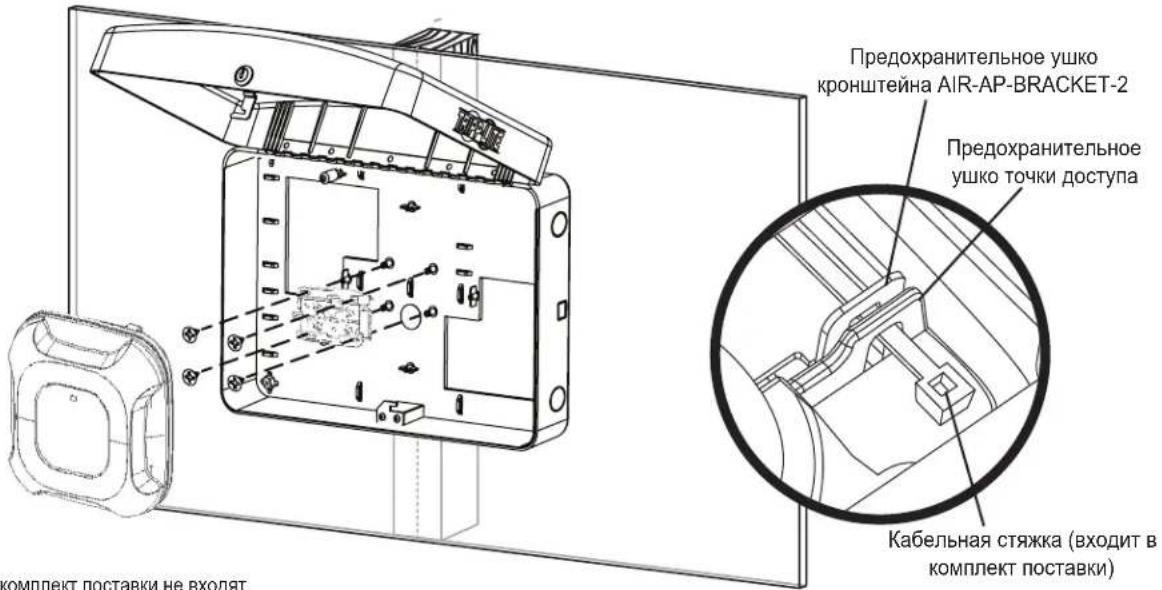

За. Установка с тонкопрофильным кронштейном Cisco\*

* Кронштейны Cisco в комплект поставки не входят.

Установка

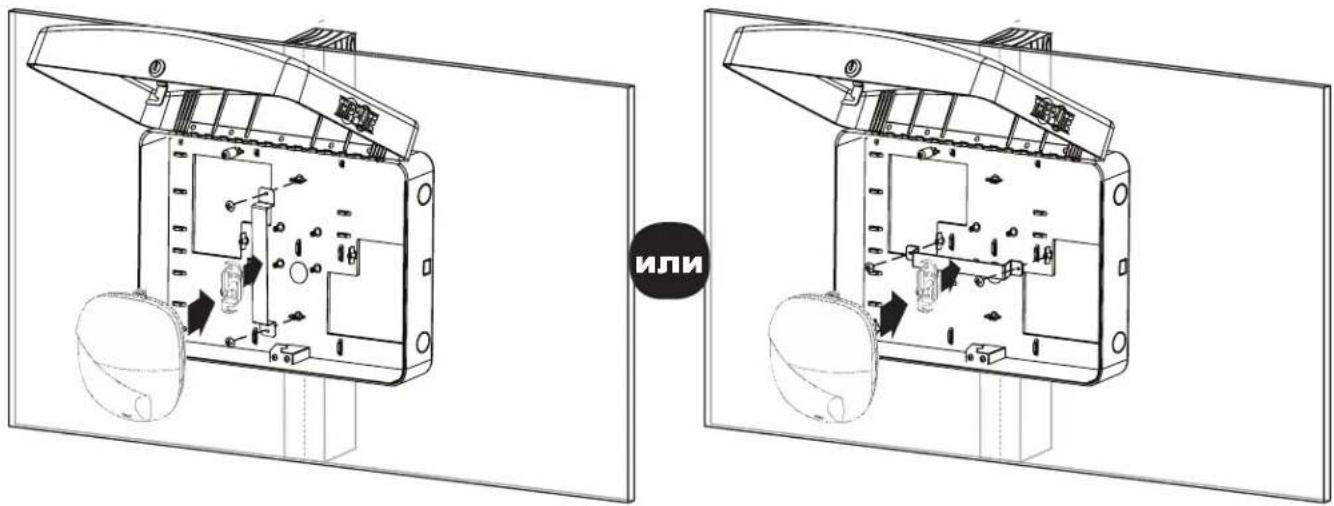

3b. Установка точки доступа Aruba или другого аналогичного устройства, прикрепляемого к Т-образному профилю

Гарантийные обязательства

Ограниченная гарантия сроком 5 лет

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимными к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЯЕТЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНІКО, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытов. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
