SmartOnline 2POSTRMKITMB - Onduleur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage pour onduleur
Marque	Tripp Lite
Modèle	SmartOnline 2POSTRMKITMB
Usage prévu	Montage en baie 2 montants pour onduleurs SmartOnline sélectionnés
Compatibilité	SU5KRT3UHVMB, SU5KRT3UGMB, SU5KRT3UHWMB, SU5KRT3UTFMB, SU6KRT3HVMB, SU6KRT3UXMB, SU6KRT3UGMB, SU6KRT3UTFMB, SU6KRT3UHWMB
Composants inclus	Supports de montage du module de distribution de l'alimentation, supports à 2 montants (grands et petits), supports de montage de l'onduleur, vis de serrage, vis et rondelles
Installation	Nécessite deux personnes, retrait préalable des batteries internes de l'onduleur recommandé
Fixation	Supports fixés à l'arrière et à l'avant du bâti à 2 montants
Alimentation	Sans objet (kit de montage passif)
Dimensions (approx.)	Environ 48 x 10 x 5 cm (estimation)
Poids (approx.)	Environ 2 kg (estimation)
Matériau	Acier
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Suivre les instructions d'installation ; retirer les batteries avant montage ; utiliser une assistance
Pièces détachées	Non disponibles séparément ; kit complet requis
Réparabilité	Non réparable par l'utilisateur ; remplacer le kit si endommagé
Garantie	Garantie constructeur standard Tripp Lite (consulter la documentation)
Certifications	Conforme aux normes industrielles
Notice incluse	Oui, au format papier et PDF

FOIRE AUX QUESTIONS - SmartOnline 2POSTRMKITMB Tripp Lite

Quels onduleurs sont compatibles avec le kit 2POSTRMKITMB ?

Le kit est conçu pour les modèles suivants : SU5KRT3UHVMB, SU5KRT3UGMB, SU5KRT3UHWMB, SU5KRT3UTFMB, SU6KRT3HVMB, SU6KRT3UXMB, SU6KRT3UGMB, SU6KRT3UTFMB, SU6KRT3UHWMB. Vérifiez la compatibilité avant achat.

Faut-il retirer les batteries de l'onduleur avant l'installation ?

Oui, il est fortement recommandé de retirer les batteries internes de l'onduleur avant le montage pour réduire le poids et faciliter la manipulation. Consultez le manuel de l'onduleur pour la procédure.

Le kit inclut-il tout le matériel de montage ?

Oui, le kit comprend les supports, vis de serrage, vis et rondelles nécessaires. Seules les vis de fixation aux rails de montage avant sont fournies par l'utilisateur.

Puis-je installer le kit seul ?

Non, l'installation nécesside deux personnes pour soulever et positionner l'onduleur en toute sécurité.

Comment ajuster les supports pour un alignement correct ?

Desserrez les vis de serrage sur les supports du module de distribution, glissez le module jusqu'à la connexion correcte, puis resserrez. Une broche verte sur le panneau avant indique une bonne connexion.

Ce kit peut-il être utilisé avec des transformateurs abaisseurs ?

Oui, mais le transformateur abaisseur (ex. SU5000XFMR2U) nécessite son propre kit 2POSTRMKITWM (vendu séparément) pour le montage.

Quel est le poids maximum supporté par le kit ?

Le kit est conçu pour supporter le poids des onduleurs compatibles (généralement jusqu'à environ 60 kg). Reportez-vous aux spécifications de l'onduleur.

Comment nettoyer le kit de montage ?

Utilisez un chiffon sec et non abrasif pour enlever la poussière. N'utilisez pas de produits chimiques agressifs.

Que faire si ma notice est endommagée ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou sur le site de Tripp Lite.

Le kit est-il garanti ?

Oui, le kit bénéficie de la garantie standard Tripp Lite. Consultez les conditions de garantie dans la documentation fournie.

MODE D'EMPLOI SmartOnline 2POSTRMKITMB Tripp Lite

Espanol 4 · Français 7 · Pycckn 10

19-11-207-93-9843 P####

Instructions d'installation

Trousse de bâti avec 2 montants pour certains onduleurs SmartOnline®

Modèle : 2POSTRMKITMB

Conçue pour être utilisée avec les onduleurs SmartOnline suivants

avec module de distribution de l'alimentation de dérivation amovible :

SU5KRT3UHVMB, SU5KRT3UGMB, SU5KRT3UHWMB, SU5KRT3UTFMB, SU6KRT3HVMB,

SU6KRT3UXMB, SU6KRT3UGMB, SU6KRT3UTFMB, SU6KRT3UHWMB

Remarque : le transofmrateur abaisseur inclus dans les configurations groupees d'onduleurs suivantes

necessite son propre 2POSTRMKITWM (vendu séparation) pour le montage avec 2 monants :

SU5KRT3UTFMB (transformateur abaisseur SU5000XFMR2U) et

SU6KRT3UTFMB (transformateur abaisseur SU6000XFMR2U).

English 1 • Espanol 4 • Pyszczny 10

D'excellence

Industrielle

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

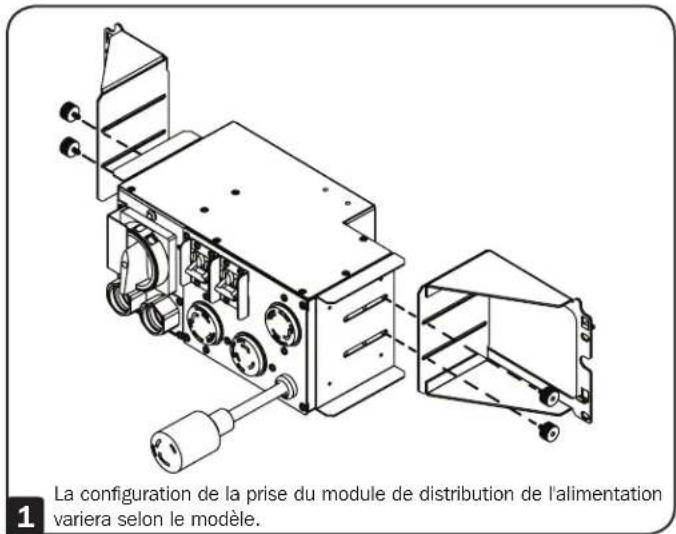

1 A laide des vis de serrage inclues, fixer les supports de montage du module de distribution de l'alimentation au module de distribution de l'alimentation.

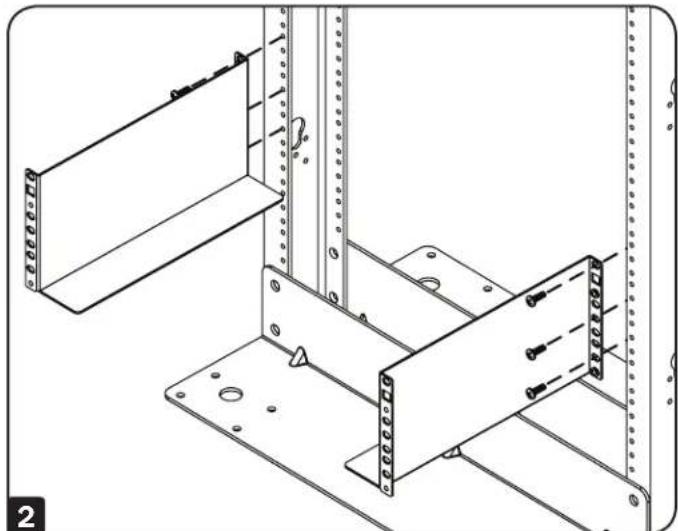

Fixer les deux supports à 2 montants (les deux plus grands) à l'arrière du bâti à 2 montants.

Remarque: Ne pas serrer les vis pour le moment.

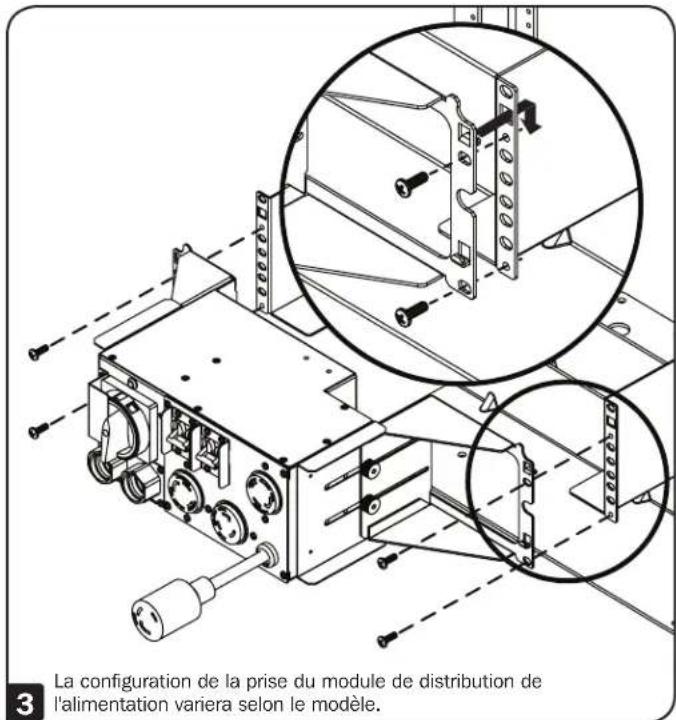

3 Fixer l'ensemble du module de distribution de l'alimentation aux supports à 2 montants. Les crochets intégrés au support du module de distribution de l'alimentation offrent un support-temporaire pendant que le module de distribution de l'alimentation est fixé au bâti avec la quincaillerie de montage permanente.

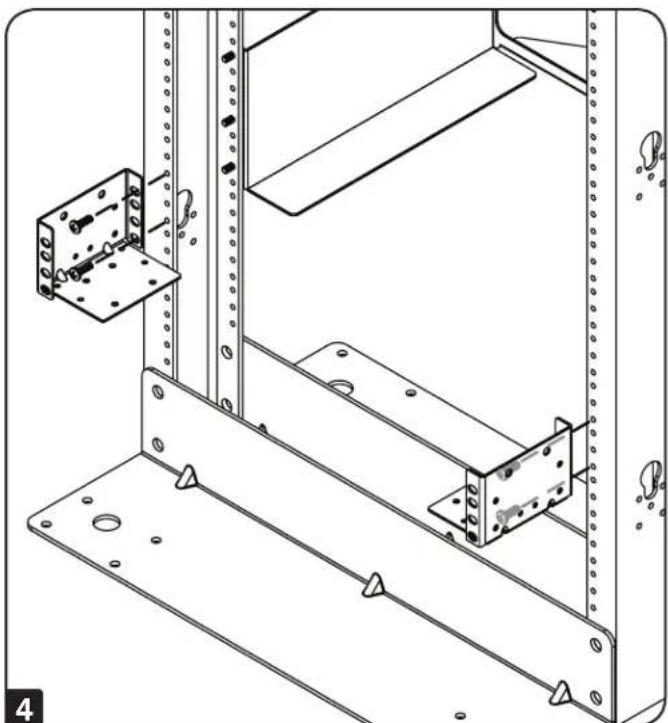

4 Fixer les deux supports à 2 montants (les deux plus petits) au côte avant du bati à 2 montants.

Remarque: Les supports du module de distribution de l'alimentation peuvent être ajustés latéralement pour assurer une connexion appropriée entre l'ondulesur et le module de distribution de l'alimentation. Pour ajuster les supports, desserrer les vis de serrage. Déplier complètement le module de distribution de l'alimentation jusqu'à l'extrémité des supports. Ne pas trop serrer les vis pour le moment. Consulter l'étépe 6 pour de plus amples informations.

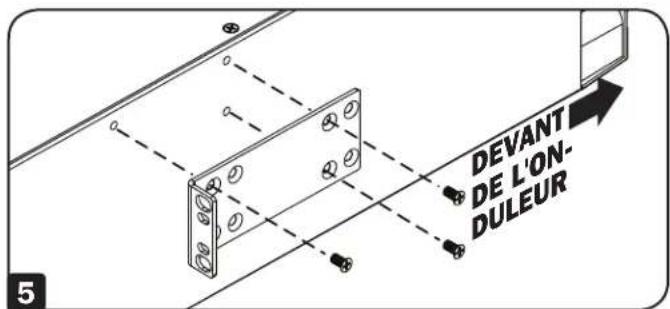

5 À l'aide des vis incluses, fixer les supports de montage de l'onduleur aux trous de montage du milieu sur l'onduleur. Les « ailettes » du support de montage doivent être tournées vers l'intérieur.

Remarque : Il est recommandé de retarder les batteries internes de l'onduleur avant l'installation. Cela éliminera l'excess de poids et permettra une manipulation plus sécuritaire. Consulter le manuel de l'utilisateur de l'onduleur pour des instructions sur le retrait des batteries.

Retirer les batteries internes de l'onduleur avant de passer à cette étape. Pour des instructions sur le retrait des batteries, consulter le manuel de l'utilisateur de l'onduleur.

Remarque : Pour installer une WEBCARDLXMINI (venue séparément), installer la carte avant d'installer l'onduleur.

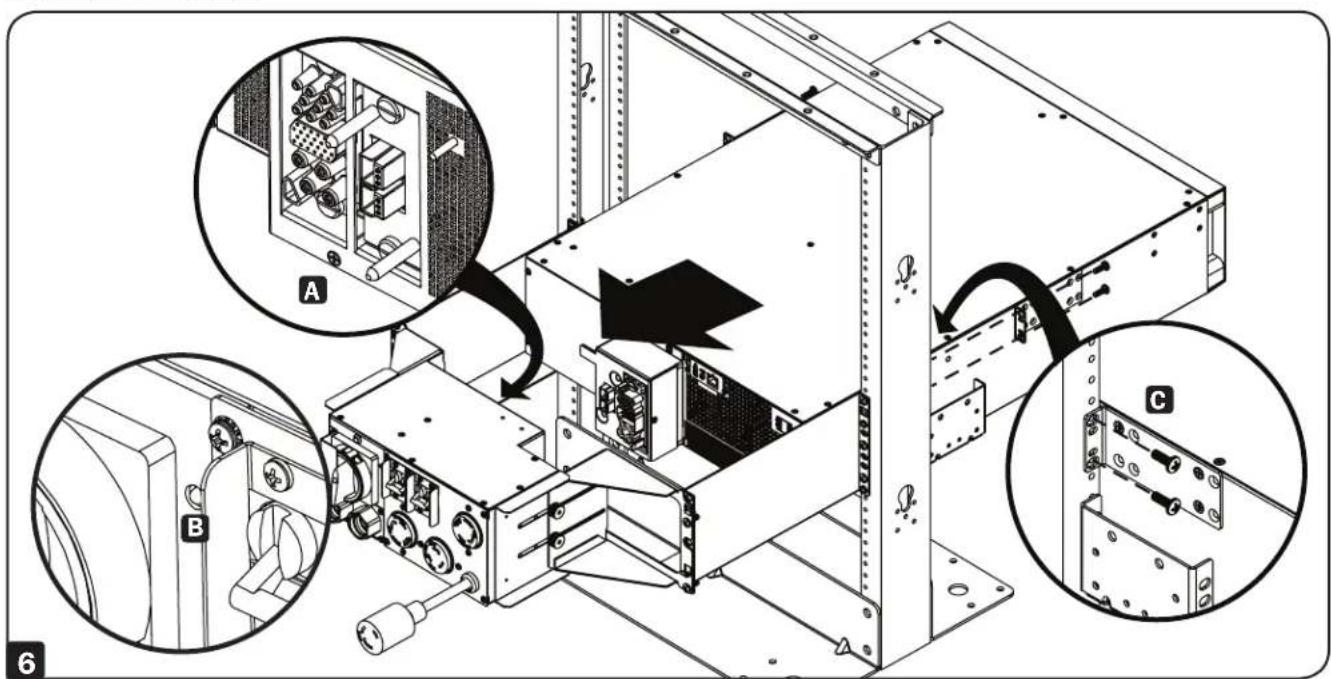

6 Avc d'aide d'un assistant, soulever l'onduleur avec son panneau arriere tourné vers le module de distribution de l'alimentation, puis le glisser sur les supports a 2 montants. Pousser l'onduleur vers le module de distribution de l'alimentation de sorte que ses connecteurs a enchement aveugle puissant etre raccordes aux connecteurs sur le module de distribution de l'alimentation A. Une broche verte apparaître sur le panneau avant du module de distribution de l'alimentation pour indiquer une bonne connexion B. Fixer les oreilles de montage de l'onduleur aux rails de montage avant avec des vis et des rondelles fournies par I'utiliseur C. Serrer toutes les vis fermement en place.

Remarque: Si les batteries internes ont ete retirées, consulter le manuel de l'utilisateur de l'onduleur pour des instructions d'installation des batteries.

7 Si un module de batteries externes est ajouté à l'installation, consulter les instructions dans le manuel de l'utilisateur du module de batteries externes.

1111 W. 35th Street, Chicago, IL 60609 USA · tripplite.com/support
