MANUAL DE USUARIO SmartOnline 2POSTRMKITMB Tripp Lite
Instrucciones de Instalacion
Juego de Rack de 2 Postes para Sistemas UPS SmartOnline® SeLECTIONADOS
Modelo: 2POSTRMKITMB
Disenado para su uso con los siguientes sistemas UPS SmartOnline con Módulo Desmontable de Distribución de Energía en Derivación:
SU5KRT3UHVMB, SU5KRT3UGMB, SU5KRT3UHWMB, SU5KRT3UTFMB, SU6KRT3HVMB, SU6KRT3UXMB, SU6KRT3UGMB, SU6KRT3UTFMB, SU6KRT3UHWMB
Note: El transformador reductor inclued en las siguientes configuraciones de agrupado de UPS require su propio 2POSTRMKITWM (vendido por分开ado) para instalacion en 2 postes: SU5KRT3UTFMB (SU5000XFMRT2U transformador reductor) y SU6KRT3UTFMB (SU6000XFMRT2U transformador reductor).
English 1 • Français 7 • Pycckn 10
Excelencia en Manufactura.
1111 W. 35th Street, Chicago, IL 60609 EE. UU. • triplite.com/support
Copyright © 2019 Tripp Lite. Todos los derechos reservados.

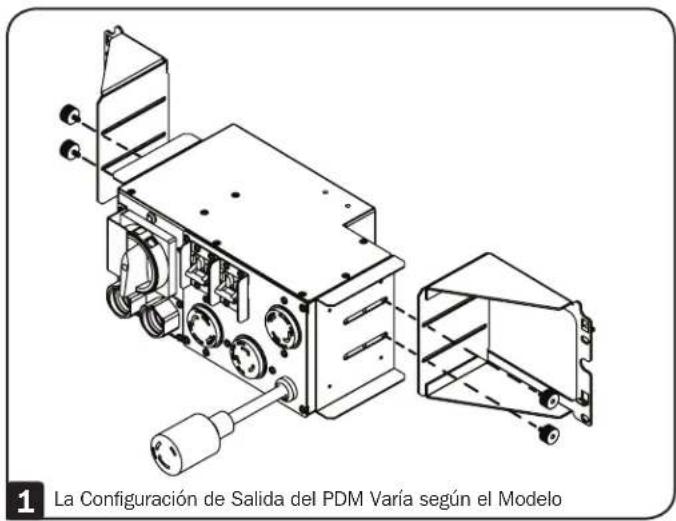

1 Con los tornillos de mariposa incluidos, conecte al PDM los soportes de montaje del PDM.
Nota: No apriete los tornillos en este momento.

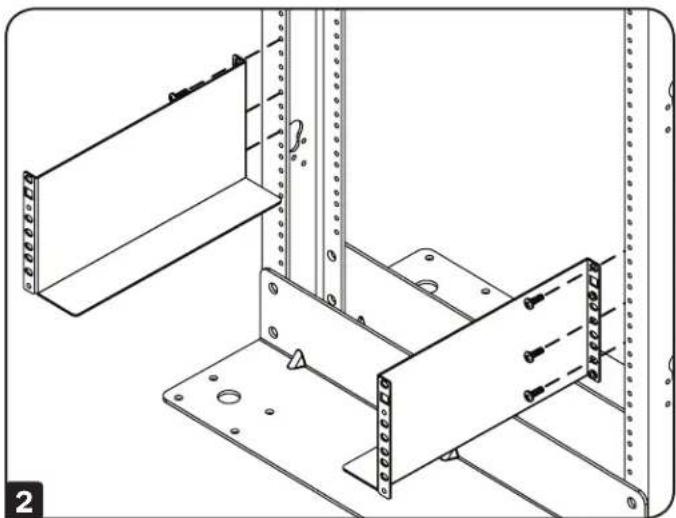

Fije los soportes de 2 postes (los dos más grandes) a la parte posterior del rack de 2 postes.

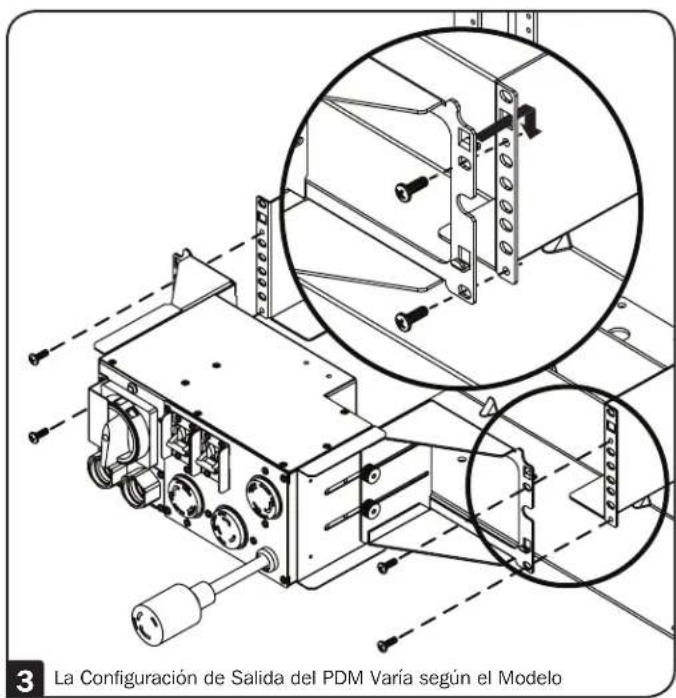

3 Conecte el Conjunto de PDM a los Soportes para 2 Postes. Los ganchos integrados del soporte del PDM proportionsionan soporte temporal al mesmo tiempo que aseguran el PDM al rack con los accesorios para instalación permanente.

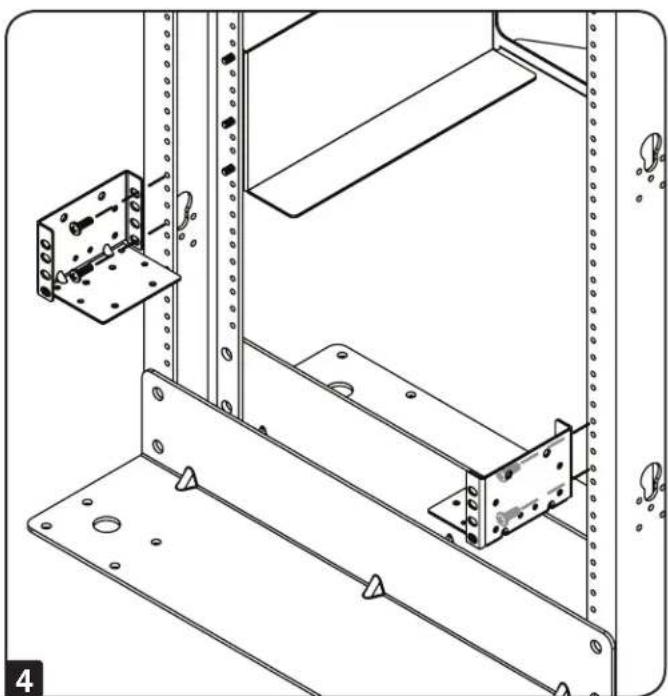

Fije los soportes de 2 postes (los dos más pequeños) a la parte frontal del rack de 2 postes.
Nota: Los Soportes para Instalación del PDM se puedaaabustar lateralmente para garantizar una connexion adecuada entre el UPS y el PDM. Paraaabustar los soportes, afloje los tornillos de mariposa. Extienda completenessel PDM hasta el final de los soportes.No apriete los tornillos en este momento.Para informacion adicular,refiere al paso 6

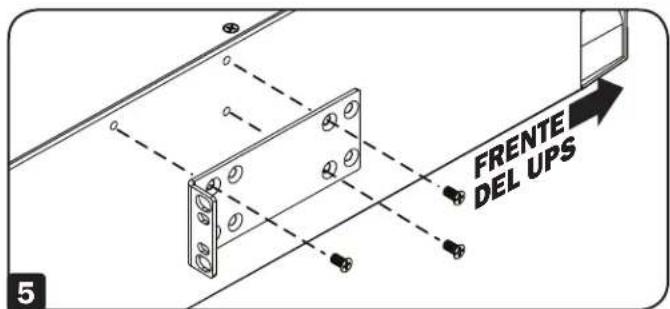

5 Con los tornillos incluidos, colocque los soportes de instalacion del UPS en los orificios centrales de instalacion en el UPS. Las "orejas" del soporte de instalacion deben apuntar hacia adento.
Note: Se le recomienda retirar las baterías internas del UPS antes de la instalación. Al hacerlo, se eliminará el excesso de peso y la Manipulación sera más segura. Consulte el Manual del propietario de su UPS para Obtener instrucciones sobre la extracción de la bateria.
Retire las baterias internas del UPS antes deContinuar con este paso. Para Obtener instruetiones sobre la extracion de la bateria, consulte el Manual del propietario de su UPS.
Note: Si instalala un WEBCARDLXMINI (vendida por separado), instale la tarjeta antes de la instalacion del UPS.

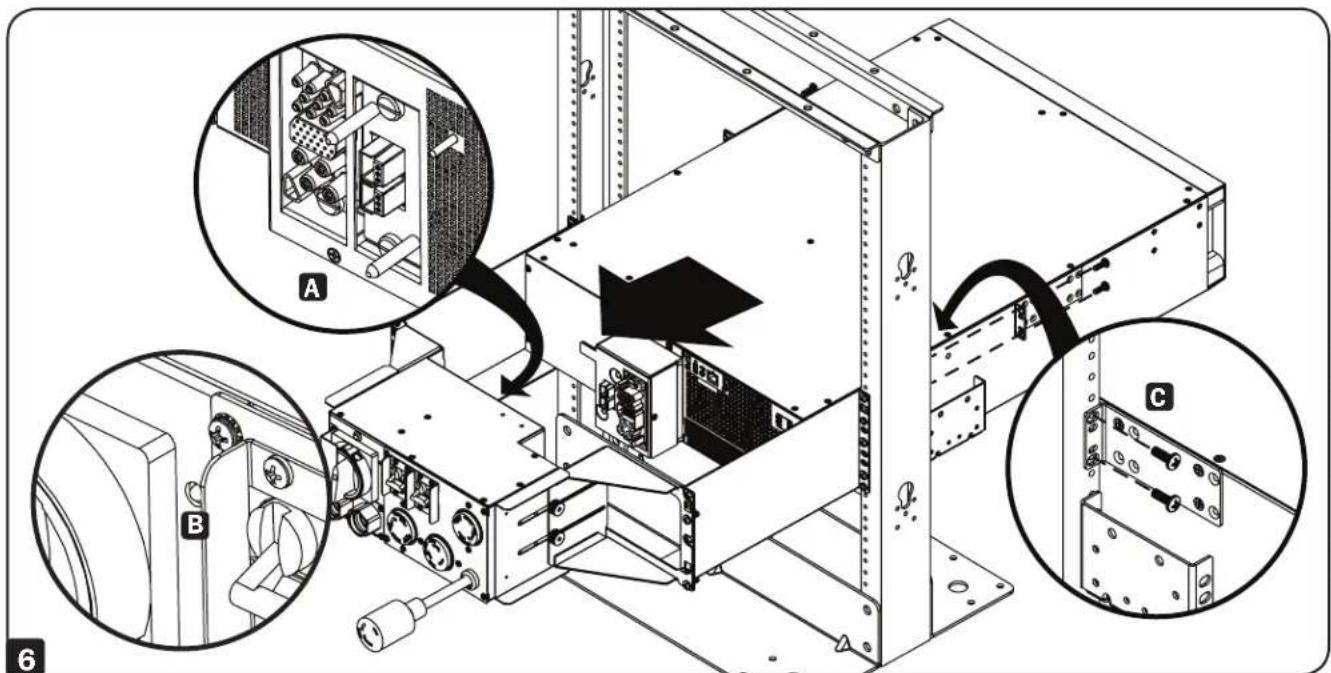

6 Con la ].a de otra persona, levante el UPS con su panel trasero orientado hacer el PDM y deslicleo sobre los soportes de 2 postes. Empujé el UPS hacía el PDM para que sus connectores ciegos se acoplan de forma segura con los connectores de la unidad PDM A. Aparecerá un punto verde en el panel frontal del PDM para indicar una conexión adecuada B. Coloque las orejas de instalación del UPS en los rieles de instalación frontales con los tornillos y arandelas suministrados por el usuario C. Apriete con firmeza todos los tornillos.
Note: Si se han retirado las baterias internas, consulte el manual del propietario del UPS para Obtener instrucciones sobre la instalacion de la bateria.
Si se está aggregando un modulo de batería externa a la instalación, consulte las instrucciones del manual del propietario del modulo de batería externa.
