U44406NHV4K - Station d'accueil Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur USB-C vers HDMI/VGA
Catégorie	Station d'accueil
Marque	Tripp Lite
Modèle	U444-06N-HV4K
Signal d'entrée	USB Type-C (compatible Thunderbolt 3)
Signal de sortie	VGA et HDMI (simultané possible)
Résolution HDMI maximale	3840 x 2160 @ 30 Hz (UHD 4K)
Résolution VGA maximale	1920 x 1200 @ 60 Hz (inclut 1080p)
Profondeur des couleurs	30 bits Deep Color (10 bits par canal)
Bande passante	300 MHz / 3 Gbps par canal (9 Gbps total)
Formats audio pris en charge (HDMI)	7.1 canaux surround
Compatibilité HDCP	HDCP 1.4
Alimentation	Via port USB-C (5V @ 250 mA max, 1.25 W)
Longueur de câble maximale recommandée	HDMI : 1,8 m (6 pi), VGA : 3 m (10 pi)
Température de fonctionnement	0 à 45 °C
Température d'entreposage	-10 à 70 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Humidité d'entreposage	5 à 90 % HR, sans condensation
Garantie	3 ans limitée
Dimensions (approx.)	6 x 4 x 1,5 cm (estimation)
Poids (approx.)	30 g (estimation)
Matériau du boîtier	Plastique (estimation)
Couleur	Noir (estimation)
Contenu de l'emballage	Convertisseur, manuel d'utilisation

FOIRE AUX QUESTIONS - U44406NHV4K Tripp Lite

Comment connecter deux moniteurs simultanément ?

Branchez le convertisseur sur le port USB-C de votre ordinateur, puis connectez un moniteur sur le port VGA et un autre sur le port HDMI. Le moniteur VGA sera l'écran principal étendu, tandis que le moniteur HDMI dupliquera l'affichage VGA. La résolution maximale sera limitée à celle du moniteur le plus bas (1080p).

Quelles résolutions sont prises en charge par le port HDMI ?

Le port HDMI supporte des résolutions Ultra HD 4K x 2K jusqu'à 3840 x 2160 à 30 Hz. Pour des résolutions supérieures, assurez-vous que votre appareil source et le câble sont compatibles.

Le convertisseur fonctionne-t-il avec un MacBook ?

Oui, il est compatible avec les MacBook équipés d'un port USB-C prenant en charge le mode alternatif DisplayPort. Pour l'audio HDMI, allez dans Préférences Système > Son > Sortie et sélectionnez le périphérique HDMI.

Pourquoi mon écran HDMI reste-t-il noir ?

Vérifiez que votre ordinateur et le moniteur sont allumés, et que le câble HDMI est bien branché. Assurez-vous que le port USB-C de votre appareil prend en charge le mode alternatif DisplayPort. La distance entre le convertisseur et le moniteur ne doit pas dépasser 4,8 m (16 pi) avec un câble HDMI de calibre 28 AWG.

Puis-je utiliser ce convertisseur avec un smartphone USB-C ?

Oui, à condition que votre smartphone prenne en charge le mode alternatif USB DisplayPort. Certains smartphones comme Samsung DeX sont compatibles.

Quel est le débit audio maximal via HDMI ?

Le convertisseur prend en charge les systèmes audio surround 7.1 canaux via le port HDMI, offrant une expérience sonore immersive.

Le convertisseur nécessite-t-il l'installation de pilotes ?

Non, il est plug-and-play. Aucun logiciel ou pilote n'est requis. Il suffit de le brancher sur le port USB-C de votre appareil.

Quelle est la longueur de câble recommandée entre le convertisseur et le moniteur ?

Pour une performance optimale, utilisez un câble HDMI d'au maximum 1,8 m (6 pi) et un câble VGA d'au maximum 3 m (10 pi). Des câbles plus longs peuvent entraîner une perte de signal.

Le convertisseur est-il compatible avec HDCP ?

Oui, il prend en charge HDCP 1.4, ce qui permet de lire du contenu protégé comme des films Blu-ray ou des services de streaming.

De quoi est composée la garantie ?

Le produit bénéficie d'une garantie limitée de 3 ans à compter de la date d'achat. Pour faire une réclamation, contactez Tripp Lite ou un centre de réparation agréé et munissez-vous d'un justificatif d'achat.

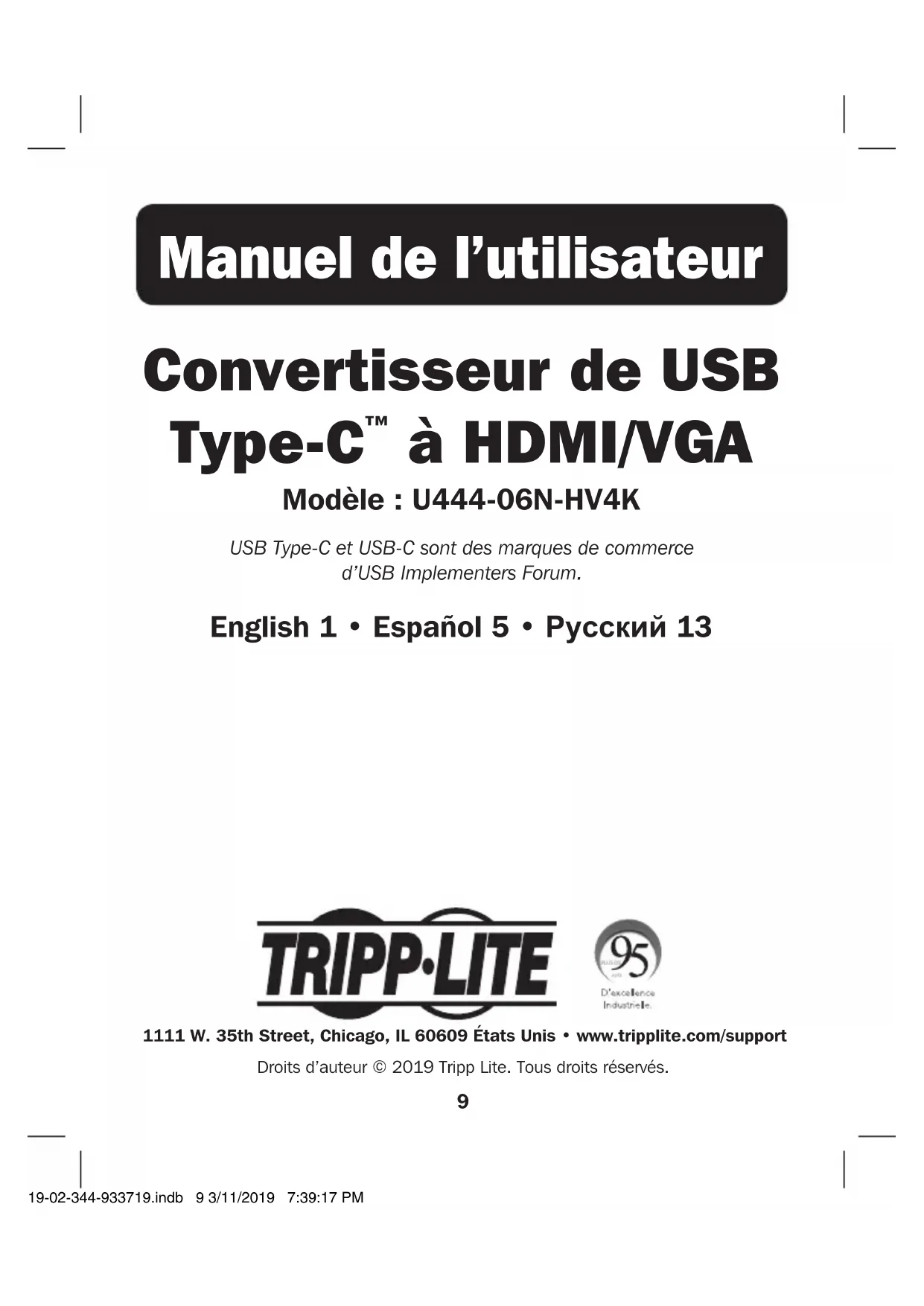

MODE D'EMPLOI U44406NHV4K Tripp Lite

Convertisseur de USB Type-C™ à HDMI/VGA

Modèle : U444-06N-HV4K

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 États-Unis • www.triplite.com/support

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Raccorder un moniteur VGA et/ou HDMI au port USB-C ou Thunderbolt™ 3 sur un ordinateur portable ou un ordinateur.*
• Prend en charge le mode alternatif USB DisplayPort pour transmettre de l'audio/de la vidéo via un port USB-C
• Le port HDMI prend en charge des résolutions video ultra-haute définition (UHD) 4K x 2K jusqu'à 3 840 x 2 160 @ 60 Hz.
• Le port VGA prend en charge des résolutions vidéo jusqu'à 1920 x 1200 @ 60 Hz, y compris 1080p.
• Compatible HDCP 1.4
• Prend en charge 30 bits Deep Color (10 bits par canal) maximum
• Prend en charge les systèmes ambiophoniques de 7,1 canaux pris en charge via le port HDMI
• Prend en charge une bande passante de 300 MHz/3 Gbps par canal (9 Gbps au total)
• Conçu pour être utilisé avec le MacBook®, Google Chromebook Pixel™ et les ordinateurs, tablettes et autres appareils prenant en charge USB Type-C
• La conception mince est parfaite pour le voyage, l'appareil peut être facilement rangé dans un sac d'ordinateur portable lorsqu'il n'est pas utilisé.
• Prêt à l'emploi; aucun logiciel ou lecteur requis
• Si deux moniteurs sont connectés simultanément, le port VGA est le principal moniteur prolongé. Le moniteur HDMI dupliquera le moniteur VGA.

Contenu de l'emballage

U444-06N-HV4K - Manuel de l'utilisateur

Configuration requise

• Appareil USB Type-C qui prend en charge le mode alternatif USB DisplayPort
• Moniteur avec un port VGA ou HDMI

Accessoires en option

• Câbles VGA haute résolution de la série P502 avec câble coaxial RGB
• Câbles HDMI haute vitesse de haute qualité P569-XXX-CERT

Remarques :

• Si deux moniteurs sont connectés, la résolution maximale sera régénérée automatiquement selon le format vidéo le plus bas, dans ce cas 1 080 p.
• Pour raccorder un ordinateur Mac à un moniteur HDMI avec audio, se rendre à « System Preferences » (préférences du système), puis sélectionner « Sound » (son). Cliquer ensuite sur l'onglet « Output » (sortie), puis sélectionner l'appareil HDMI dans la liste.
• Lors du raccordement d'un moniteur HDMI, la distance entre le convertisseur et le moniteur ne doit pas etre plus de 4,8 m (16 pi) lorsqu'un cable de 28 AWG ou de calibre supérieur est utilise.
• Raccorder le connecteur USB Type-C sur l'adaptateur au port USB Type-C sur un téléphone intelligent, une tablette, un Ultrabook ou un ordinateur.
• Raccorder à un moniteur ou au port VGA ou HDMI du convertisseur.

Caractéristiques techniques

Signal d'entrée	USB Type-C
Signal de sortie	VGA et HDMI
Résolution HDMI maximale 3 840	x 2 160 @ 30 Hz
Résolution VGA maximale 1 920 x	1 200, y compris 1 080 p @ 60 Hz
Longueur maximale du cable 1,8 m	(6 pi) pour HDMI / 3 m (10 pi) pour VGA
Profondeur des couleurs 30 bits Deep Color (10 bits par canal)
Écologique
Température de fonctionnement 0 à 45 °C (32 à 113 °F)
Température d'entreposage -10 à 70 °C (14 à 158 °F)
Humidité de fonctionnement 10 à 85 % HR, sans condensation
Humidité d'entreposage 5 à 90 % HR, sans condensation
Consommation d'énergie maximale	1, 25 W (5 V @ 250 mA)

Garantie limitee de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Numéros d'identification de conformité aux règlements

A des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.

Modèle: U444-06N-HV4K

Anglais 1 • Espagnol 5 • Français 9
