Type de produit	Climatiseur mural (split system)
Marque	Panasonic
Modèle	S36MF3E5A
Capacité de refroidissement	36 000 BTU/h (environ 10,5 kW)
Capacité de chauffage	Pompe à chaleur (performances réduites par grand froid)
Réfrigérant	R410A
Potentiel de réchauffement global (GWP)	2088
Alimentation électrique	230 V / 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification (DRY), ventilation, minuterie, mode silencieux
Type de filtre	Filtre à air lavable (indicateur de nettoyage)
Entretien	Nettoyage régulier du filtre à air ; nettoyage intérieur par professionnel
Sécurité	Arrêt automatique en cas d'anomalie, protection contre les fuites de réfrigérant, mise à la terre obligatoire
Réparabilité	Intervention par un revendeur agréé ou SAV ; ne pas démonter soi-même
Pièces détachées	Disponibles auprès du revendeur agréé
Garantie	2 ans (standard)
Informations réglementaires	Conforme aux directives européennes (DEEE, D3E, gaz fluorés)
Type d'unité	Unité intérieure pour système split commercial
Contrôle	Télécommande filaire (câblée) et/ou sans fil
Affichage	Témoin de filtre sur télécommande
Fonction dégivrage	Automatique en mode chauffage (arrêt temporaire du ventilateur)
Redémarrage après coupure	Automatique avec reprise des réglages précédents

FOIRE AUX QUESTIONS - S36MF3E5A PANASONIC

Comment nettoyer le filtre à air du climatiseur ?

Avant tout nettoyage, coupez l'alimentation électrique. Retirez le filtre, lavez-le à l'eau tiède (pas de solvant) et séchez-le complètement avant de le remettre. Un témoin sur la télécommande vous alerte quand le nettoyage est nécessaire.

Que faire si le chauffage est insuffisant ?

Vérifiez que la télécommande est réglée en mode chauffage et que la température souhaitée est supérieure à la température ambiante. En conditions très froides, les performances de la pompe à chaleur diminuent ; utilisez un appareil d'appoint si nécessaire.

Pourquoi le ventilateur de l'unité intérieure s'arrête-t-il parfois ?

C'est normal lors du dégivrage automatique en mode chauffage. L'unité extérieure dégivre, le ventilateur intérieur s'arrête ou tourne au ralenti, et l'affichage montre STANDBY. Le fonctionnement reprend après quelques minutes.

Que signifie le témoin de filtre sur la télécommande ?

Le témoin de filtre (FILTER) indique qu'il est temps de nettoyer le filtre à air. Consultez un revendeur ou un SAV si le symbole persiste après le nettoyage.

Puis utiliser le climatiseur en hiver ?

Oui, ce modèle est réversible et chauffe même par températures négatives. Cependant, ses performances diminuent avec le froid. Le dégivrage automatique peut provoquer des arrêts temporaires du chauffage.

Comment régler la minuterie ?

Utilisez la télécommande pour programmer l'heure de mise en marche ou d'arrêt. Consultez le manuel détaillé pour les instructions précises selon le modèle de télécommande (filaire ou sans fil).

Que faire en cas d'odeur de brûlé ou de bruit anormal ?

Coupez immédiatement l'alimentation (disjoncteur ou débranchez la prise) et contactez votre revendeur agréé. N'essayez pas de réparer vous-même : risque d'incendie ou d'électrocution.

Le compresseur s'arrête pendant un orage, est-ce normal ?

Oui, c'est normal. Le compresseur peut s'arrêter par sécurité lors d'un orage. Il redémarre automatiquement après quelques minutes sans intervention.

Où se trouve le numéro de série de l'appareil ?

Le numéro de modèle et le numéro de série sont indiqués sur la plaque signalétique fixée sur l'unité intérieure. Notez-les pour toute demande de SAV.

Puis-je installer moi-même le climatiseur ?

Non, l'installation doit être effectuée par un professionnel agréé. Une installation incorrecte peut entraîner des fuites de réfrigérant, des dysfonctionnements ou des risques électriques.

MODE D'EMPLOI S36MF3E5A PANASONIC

Avant d'utiliser l'unité, mise ce mode d'emploi dans son intégralité et conservez-le pour toute reférence ultérieure. Ce livre décrit principalement des questions réglementaires et de sécurité. Pour des explications sur le fonctionnement, veillez scanner le code-barres 2D de la matrice et vous reporter aux manuels détaillés.

ESPANOL

10~13

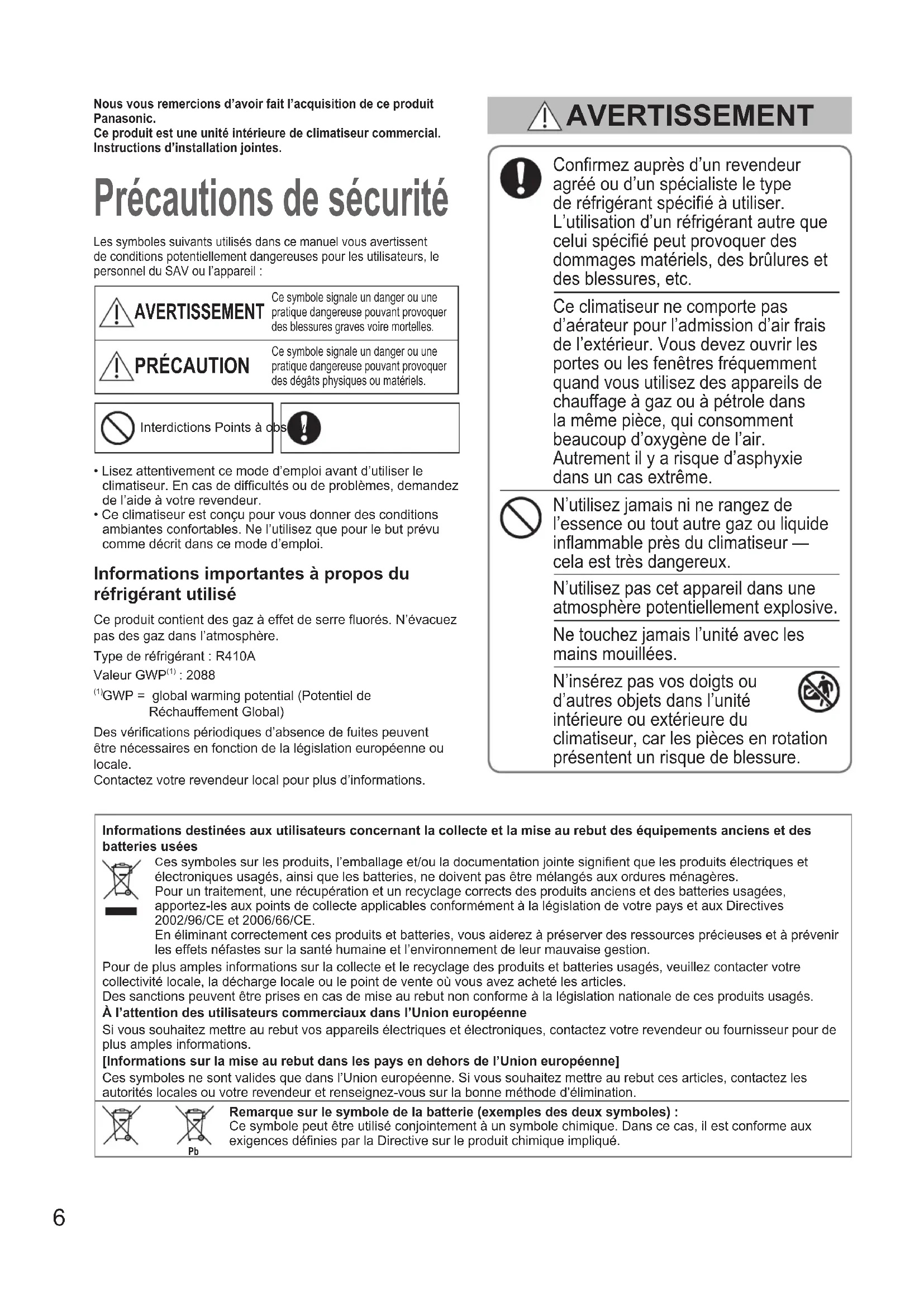

Nous vous remercions d'avoir fait l'acquisition de ce produit Panasonic.

Ce produit est une unité interieure de climatisationur commercial. Instructions d'installation jointes.

Précautions de sécurité

Les symboles suivants utilisés dans ce manuel vous avertissent de conditions potentiellement dangereuses pour les utilisateurs, le personnel du SAV ou l'appareil :

AVERTISSEMENT

Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des blessures graves voire mortelles.

PRECAUTION

Ce symbole signale un danger ou une pratique dangereuse pouvant provoquer des dégats physiques ou matériels.

Interdictions Points à d

• Lisez attentivement ce mode d'emploi avant d'utiliser le climatiseur. En cas de difficultés ou de problèmes, demandez de l'aide à votre revendeur.
• Ce climatiseur est concu pour vous donner des conditions ambiantes comforts. Ne l'utilise que pour le but prévu comme décrit dans ce mode d'emploi.

Informations importantes à propos du réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés. N'évacuez pas des gaz dans l'atmosphère.

Type de réfrigerant: R410A

Valeur GWP ^(1) : 2088

(^1)GWP = global warming potential (Potentiel de Rechauffement Global)

Des vérifications périodiques d'absence de fuites peuvent être nécessaires en fonction de la législation européen ou locale.

Contactez votre revendeur local pour plus d'informations.

AVENTISSEMENT

Confirmez auprès d'un revendeur agreé ou d'un spécialiste le type de réfrigerant spécifique à utiliser. L'utilisation d'un réfrigerant autre que celui spécifique peut provoquer des dommages matériels, des brûlures et des blessures, etc.

Ce climatiseur ne comporte pas d'érateur pour l'admission d'air frais de l'extérieur. Vousdezouvr les portes ou les fenêtes fréquement quand vousutilisez des apparéils de chauffage à gaz ou à petrole dans la même piece, qui consommment beaucoup d'oxygène de l'air. Autrement il y a risqued'asphyxie dans un cas extrème.

N'utilise jamais ni ne rangez de l'essence ou tout autre gaz ou liquide inflammable pres du climatiseur — cela est très dangereux.

N'utilisez pas cet apparéil dans une atmophère potentiellement explosive.

Ne touchez jamais l'unité avec les mains mouillées.

N'insérez pas vos doigts ou d'autres objets dans l'unité interieure ou extérieure du climatiseur, car les pieces en rotation présente un risque de blessure.

Informations destinées aux utilisateurs concernant la collecte et la mise au rebut des équipements anciers et des batteries usées

Ces symboles sur les produits, l'emballage et/ou la documentation jointe signifient que les produits electriques et électroniques usages, ainsi que les batteries, ne doivent pas été mélangés aux ordures menagères.

Pour un traitement, une recupération et un recyclage corrects des produits anciens et des batteries usagées, apportez-les aux points de collecte applicables conformément à la législation de votre pays et aux Directives 2002/96/CE et 2006/66/CE.

En éliminant correctement des produits et batteries, vous aiderez à préserver des ressources précieuses et à prévenir les effets néfastes sur la santé humaine et l'environnement de leur mauvaise gestion.

Pour de plus amples informations sur la collecte et le recyclage des produits et batteries usages, veuillez contacter voter collectivite locale, la decharge locale ou le point de vente ou vous avez achete les articles.

Des sanctions peuvent etre prises en cas de mise au rebut non conforme a la legislation nationale de ces produits usages.

À l'attention des utilisateurs commerciaux dans l'Union europeenne

Si you souhaitez metre au rebut vos apparils electriques et electroniques, contactez voyage revendeur ou fournisseur pour de plus amples informations.

[Informations sur la mise au rebut dans les pays en dehors de l'Union européen]

Ces symboles ne sont valides que dans l'Union europeenne. Si vous souhaitezmettre au rebut ces articles,contactez les autorités locales ou votre revendeur et renseignez-vous sur laonne methode d'élimination.

Remarque sur le symbole de la batterie (exemples des deux symboles) :

Ce symbole peut être utilisé conjointement à un symbole chimique. Dans ce cas, il est conforme aux exigences définies par la Directive sur le produit chimique impliqué.

AVERTISSEMENT

Si le réfrigerant entre en contact avec une flamme, cela peut conduire des gaz toxiques.

Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez également le courant avant le nettoyage ou l'entretien.

Debranche la fiche du cordon d'alimentation electrique de la prise, mettez le disjoncteur hors tension ou encore coupeze le dispositif de sectionnement en vue d'isoler le climatiseur de l'alimentation secteur en cas d'urgence.

Mettez au rebut conformément aux lois nationales et/ou locales.

Ce produit ne doit en aucune
circonstance etre modifie ou demonte. Une unite modifie ou demontee peut provoquer un incendie, une
electrocution ou des blessures.

Ne nettoyez pas l'intérieur des unités interieure et extérieure vous-même. Demandez à un revendeur/agree ou à un spécialiste de se charger du nettoyage.

En cas de dysfonctionnement de cet apparéil, ne le répârez pas vous-même. Prenez contact avec le revendeur ou un SAV pour la réparation et la mise au rebut.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité, et prévoyez un dispositif de déconnexion de l'alimentation électrique, un disjoncteur de fuite à la terre ou un dispositif différentiel à courant résiduel pour la protection contre surintensité de courant dans la ligne exclusive.

Prévoyez une prise électrique à utiliser exclusivement pour chaque unité. Une séparation des contacts au moyen d'une déconnexion complète dans tous les pôles doit en outre est incorporee dans le câblage fixe conformément aux règles de câblage.

Pour éviter les risques possibles d'une défaillance de l'iso1ation, I'unité doit être mise à la terre.

N'utilisez pas un cordon modifie, un cordon commun, une rallonge ou un cordon non spécifique afin de prévenir une surchauffe ou un incendie.

Cessez d'utiliser le produit en cas d'anomalie ou de defaillance et débranchez la fiche du cordon d'alimentation ou mettez le produit ou le disjoncteur hors tension. (Risque de fumée, incendie, électrocution)

Exemples d'anomalie/defaillance:

Le disjoncteur de fuite à la terre se déclenché féquèment.
- Il arrive que le produit ne se mette pas en marche lorsqu'il est mis sous tension.
- Il arrive que le courant soit coupé lorsqu'elle cordon est déplace.
- Une odeur de brûlé ou un bruit inhabituel est detectable pendant le fonctionnement.
Le boitier est de formé ou anormalement chaud.
- De l'eau fuit de l'unité interieure.
Le cordon d'alimentation ou sa fiche chauffe anormalement.
- La vitesse du ventilateur ne peut pas etre commande.
L'unité s'arrête brusquement de fonctionner alors qu'elle est sous tension.

Contactez immédiatement votre revendeur local pour maintenance ou réparation.

Ne vous asseyez pas, ni ne montez sur I'unité.

Vous risqueriez de tomber accidentellement.

PRECAUTION

Cet apparéil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes aux facultés physiques, sensorielles ou mentales diminuées ou sans experience ni expertise sous la surveillance d'unadulte ou s'ils ont reçu des instructions concernant l'utilisation sécurité de l' apparéil et s'ils comprend les risques encourus. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectuels par un enfant laissez sans surveillance.

Gardez l'alarme incendie et la sortie d'air à au moins 1,5 m de l'unité.

Évitez de refroidir ou de chauffer excessivement la piece en présence de bébés ou d'invalides.

Ne mettez pas sous/hors tension le climatiseur a partir de l'interrupteur secteur. Utilizez la touche de commande ON/OFF.

N'introduisez rien dans la sortie d'air de l'unité extérieure. Cela est dangereux, car le ventilateur tourne à vitesse elevée.

Ne touchez pas l'entrée d'air ou les ailettes en aluminium mince de l'unité extérieure.
Vous risqueriez de vous blesser.

Ne collez aucun objet dans le CARTER DE VENTILATEUR.

Vous pourriez vous blesser et l'unité pourrait etre endommagée.

AVIS

L'appareil doit être range de manière à éviter tout dommage mécanique.
Le compresseur peut parfois s'arreter pendant un orage. Il ne s'agit pas d'une defaillance mecanique. L'unité redemarre automatiquement au bout de quelques minutes.
Le texte angeis correspond aux instructions d'origine. Les autres langues sont la traduction des instructions d'origine.

Maintenance

AVENTISSEMENT

Pour des raisons de sécurité, assurez-vous que le climatiseur est hors tension et coupez le courant avant le nettoyage. (Vous risqueriez autrement de vous electrocutter ou blesser en raison de la grande vitesse de rotation du ventilateur.)
- Ne versez pas d'eau sur l'unité interieure. (Les composants internes pourraient être endommages et vous pourriez vous électrocuter.)

PRECAUTION

N'utilise jamais de solvants ou de produits chimiques corrosifs. Ne nettoyez pas non plus les pieces en plastique avec de l'eau très chaude. (Une déformation ou une décoloration pourrait se produit.)
- Certains bords métalliques et ailettes sont tranchants. Prenez garde lorsque vous nettoyez ces pièces. (Des blessures peuvent se produit.)
Utilisez un escabeau ou une échelle stable lors du nettoyage d'une unité interieure installee en hauteur.

La bobine interne et les autres composants de l'unité extérieure doivent être nettoyés régulièrement.
- Consultez votre revendeur ou un centre de services.

FRANÇAIS

■ Maintenance du filtré à air

Consultez le revendeur ou un service après-vente lorsque le (filtr) apparait sur I'ecran de la telecommande cablee.

Télécommande de minuterie Télécommande cablee

haut de gamme

Témoin de filtré

Témoin de filtré

Télécommande cablee

Témoin de filtré

Mécanisme de fonctionnement

Performance de chauffage

• Ce climatiseur utilisant l'air extérieur pour le chauffage, ses performances de chauffage réduisent à mesure que la température extérieure diminue.

Si le chiffage n'est pas suffisant, veuillez utiliser un apparéil de chiffage supplémentaire.

Dégivrage

Cet apparéil peut lancer le dégivrage pour faire fondre le gel formé dans l'unité extérieure.

① Le dégivrage commence:Le ventilateur de I'unité interieure s'arrête (ou la vitesse devient très lente).

（ ）(STANDBY)apparait.

2Le chauffage reprend au bout de quelques minutes:Le ventilateur de I'unité interieure reste a l'arrêt (ou il tourne a une vitesse tres lente) jusqu'à ce que la bobine de I'échangeur de chaleur interieur chauffe suffisamment.

(STANDBY) apparait.

③ Le dégivrage est terminé :Le ventilateur de I'unité interieure se met a tourner.

(STANDBY) disparait.

■ Fonctionnement « DRY » (déshumidification)

• Une fois que la température de la pierce atteint le niveau régle, l'unité extérieure repête le cycle de mise sous/hors tension automatique.
  Lorsque la température de la pièce est susceptible d'atteindre le niveau régle, la vitesse du ventilateur est automatiquement régée sur « brise » (léger vent).

En cas de coupure de courant pendant que l'unité est en marche

L'unité se remet automatiquement en marche. Les réglages de fonctionnement d'avant la panne de courant seront utilisés.

AVIS

Étiquette (collée sur le couvercle du boîtier de composants électriques)

Ce climatiseur integre un produit biocide.

L'air ionisé généra par un dispositif intégré au climatiseur élimine les bacteries et virus dans l'air et sur les surfaces, et empêche l' apparition de moisissures sur les surfaces.

Substances actives : radicaux libres générés sur place par l'air ambiant ou l'eau

(Français) · Informations sur le produit

Si vous avez des problèmes ou questions concernant votre climatisationur, vous aurez besoin des informations suivantes. Les nombres de modele et de série se trouvent sur la plaque signaletique.

(Français) N° de modulo / N° de série / Date d'achat / Adresse du revendeur / Numéro de téléphone
