Tipo di prodotto	Condizionatore a parete (split system)
Marca	Panasonic
Modello	S36MF3E5A
Capacità di raffreddamento	36.000 BTU/h (circa 10,5 kW)
Capacità di riscaldamento	Pompa di calore (prestazioni ridotte con freddo intenso)
Refrigerante	R410A
Potenziale di riscaldamento globale (GWP)	2088
Alimentazione elettrica	230 V / 50 Hz
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione (DRY), ventilazione, timer, modalità silenziosa
Tipo di filtro	Filtro aria lavabile (indicatore di pulizia)
Manutenzione	Pulizia regolare del filtro aria; pulizia interna da parte di un professionista
Sicurezza	Arresto automatico in caso di anomalia, protezione contro perdite di refrigerante, messa a terra obbligatoria
Riparabilità	Intervento da parte di un rivenditore autorizzato o servizio assistenza; non smontare da soli
Ricambi	Disponibili presso il rivenditore autorizzato
Garanzia	2 anni (standard)
Informazioni normative	Conforme alle direttive europee (RAEE, D3E, gas fluorurati)
Tipo di unità	Unità interna per sistema split commerciale
Controllo	Telecomando filare (cablaggio) e/o senza fili
Display	Indicatore filtro sul telecomando
Funzione sbrinamento	Automatica in modalità riscaldamento (arresto temporaneo della ventola)
Riavvio dopo interruzione	Automatico con ripresa delle impostazioni precedenti

Domande frequenti - S36MF3E5A PANASONIC

Come pulire il filtro aria del condizionatore?

Prima di qualsiasi pulizia, spegnere l'alimentazione elettrica. Rimuovere il filtro, lavarlo con acqua tiepida (nessun solvente) e asciugarlo completamente prima di rimetterlo. Un indicatore sul telecomando avvisa quando è necessaria la pulizia.

Cosa fare se il riscaldamento è insufficiente?

Verificare che il telecomando sia impostato in modalità riscaldamento e che la temperatura desiderata sia superiore alla temperatura ambiente. In condizioni di freddo intenso, le prestazioni della pompa di calore diminuiscono; utilizzare un dispositivo supplementare se necessario.

Perché la ventola dell'unità interna si ferma a volte?

È normale durante lo sbrinamento automatico in modalità riscaldamento. L'unità esterna sbrina, la ventola interna si ferma o gira al minimo, e il display mostra STANDBY. Il funzionamento riprende dopo alcuni minuti.

Cosa significa l'indicatore del filtro sul telecomando?

L'indicatore del filtro (FILTER) indica che è ora di pulire il filtro aria. Consultare un rivenditore o un servizio assistenza se il simbolo persiste dopo la pulizia.

Posso usare il condizionatore in inverno?

Sì, questo modello è reversibile e riscalda anche a temperature negative. Tuttavia, le sue prestazioni diminuiscono con il freddo. Lo sbrinamento automatico può causare arresti temporanei del riscaldamento.

Come impostare il timer?

Utilizzare il telecomando per programmare l'ora di accensione o spegnimento. Consultare il manuale dettagliato per le istruzioni precise in base al modello di telecomando (filare o senza fili).

Cosa fare in caso di odore di bruciato o rumore anomalo?

Spegnere immediatamente l'alimentazione (interruttore o scollegare la spina) e contattare il rivenditore autorizzato. Non tentare di riparare da soli: rischio di incendio o folgorazione.

Il compressore si ferma durante un temporale, è normale?

Sì, è normale. Il compressore può fermarsi per sicurezza durante un temporale. Riavvio automatico dopo alcuni minuti senza intervento.

Dove si trova il numero di serie dell'apparecchio?

Il numero di modello e il numero di serie sono indicati sulla targa segnaletica fissata sull'unità interna. Annotarli per qualsiasi richiesta di assistenza.

Posso installare da solo il condizionatore?

No, l'installazione deve essere effettuata da un professionista autorizzato. Un'installazione errata può causare perdite di refrigerante, malfunzionamenti o rischi elettrici.

MANUALE UTENTE S36MF3E5A PANASONIC

Prima di mettere in funzione l'unità, leggere attendamente le presenti istruzioni per l'uso e conservarle per riferimento futuro. Questo opuscolo descive principamente argomenti inerenti la sicurezza e normativi. Per le spiegazioni riguardanti il funzionamento, scansionare il codice a barre 2D a matrice e fare riferimento ai manuali dettagliati.

NEDERLANDS

22~25

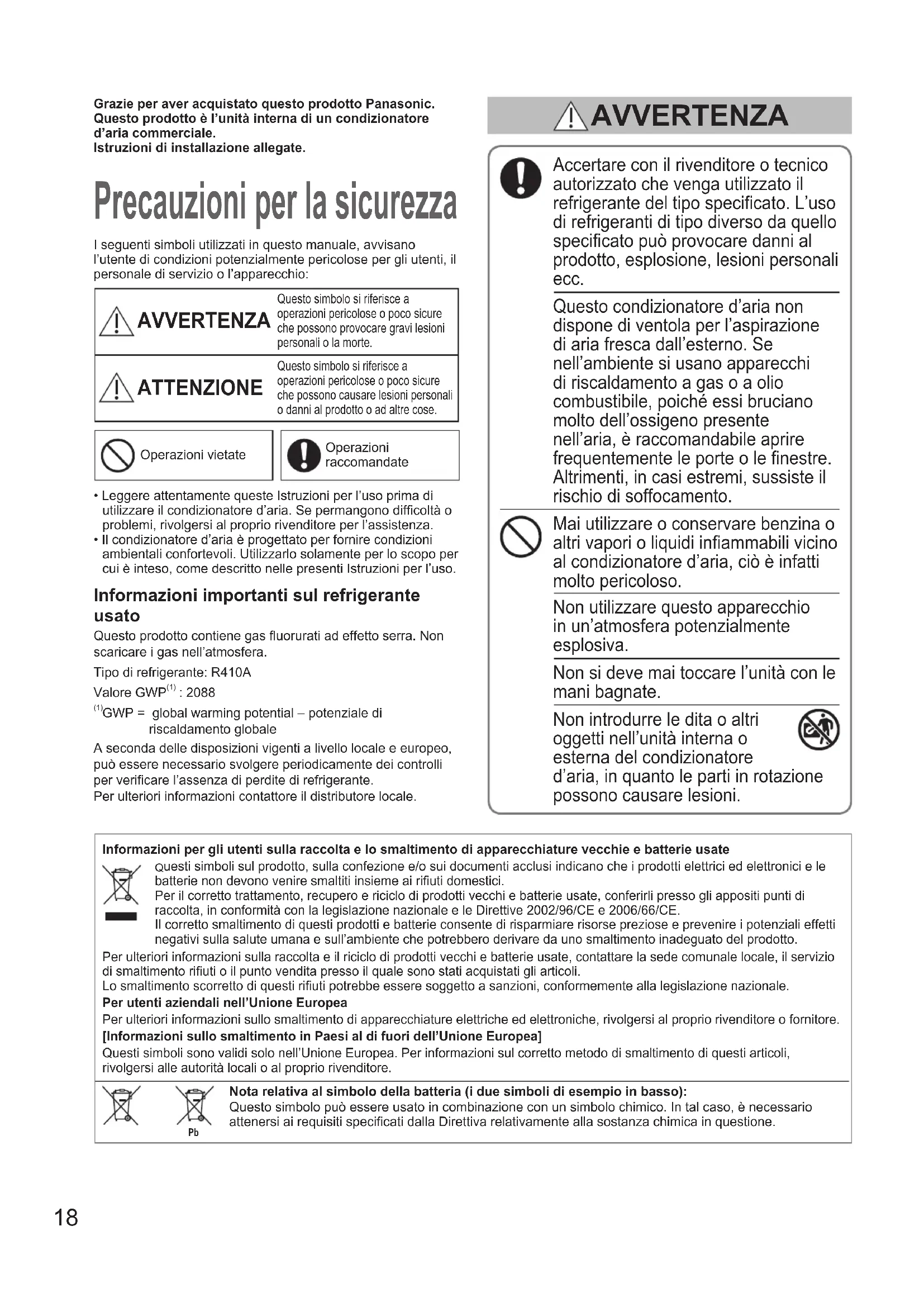

Grazie per aver acquistato quello prodotto Panasonic.
Questo prodotto è l'unità interna di un condizionatore
d'aria commerciale.
Istruzioni di installmentazione allegate.

Precauzioni per la sicurezza

I seguenti simboli utilizzati in quello manuale, avvisano I'utente di condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchio:

AVVERTENZA	Questo simbolo si riferisce a operazioni pericolose o peu sicure che possono provocare gravi lesioni personali o la morte.
ATTENZIONE	Questo simbolo si riferisce a operazioni pericolose o peu sicure che possono causare lesioni personali o danni al prodotto o ad altre cose.

Operazioni vietate

Operazioni raccomandate

• Leggere attentamente queste Istruzioni per l'uso prima di utilizzare il condizionatore d'aria. Se permangono dificoltà o problemi, rivolgersi al proprio rivenditore per l'assistenza.
• Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzato solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso.

Informazioni importanti sul refrigerante usato

Questo prodotto contiene gas fluorurati ad effetto serra. Non scaricare i gas nell'atmosfera.

Tipodi refrigerante:R410A

Valore GWP(1): 2088

(1)GWP = global warming potential - potenziale di riscaldamento globale

A seconda delle disposizioni vigenti a livello locale e europeo, cui è necessario svolgere periodicamente dei controlli per verificare l'assenza di perdite di refrigerante.

Per ulteriori informazioni contattore il distributore locale.

AVVERTENZA

Accertare con il rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specificato. L'uso di refrigeranti di tipo diverso da quello specificato cui provocare danni al prodotto, esplosione, lesioni personali ecc.

Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria fresca dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o aolio combustibile, poiché essi bruciano molto dell'ossigeno presente nell'aria, è raccomandabile après frequentemente le porte o le finestre. Altrimenti, in casi estremi, sussiste il rischio di soffocamento.

Mai utilizzare o conservare benzina o altri vapori o liquidi inflammabili vicino al condizionatore d'aria, ciò è infatti molto pericoloso.

Nonutilizzarequestoapparecchio in un'atmosferapotenzialmente esplosiva.

Non si deve mai toccare l'unità con le mani bagnate.

Non introdurre le dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, in quanto le parti in rotazione possono causare lesioni.

Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi siboli sul prodotto, sulla confezione e/o sui documenti acclusi indicano che i prodotti elettrici ed elettronici e le batterie non devono venire smaltiti insieme ai rifui di domestici.

Per il corretto trattamento, recupero e ricicolo di prodotti vecchi e batterie usate, conferirili presso gli apposti punti di raccolta, in conformità con la legalizzazione nazionale e le Direttive 2002/96/CE e 2006/66/CE.

Il corretto smaltimento di quosti prodotti e batterie consente di risparmiare risorse preziose e prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente che potrebbero derivare da uno smaltimento inadequato del prodotto.

Per ulteriori informazioni sulla raccolta e il ricicchio di prodotti vecchi e batterie usate, contattare la sede comunale locale, il servizio di smaltimento rifiuti o il punto vendita presso il quale sono stati acquistati gli articoli.

Lo smaltimento scorretto di quosti rifiuti potrebbe essere soggetto a sanzioni, conformmente alla legislazione nazionale.

Per utenti aziendali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento di apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento in Paesi al di fuori dell'Unione Europea]

Questi symboli sono validi solo nell'Unione Europea. Per informazioni sul corretto metod di smaltimento di questi articoli, rivolgersi alle autorità locali o al proprio rivenditore.

Nota relativ a simbolo della batteria (i due simboli di esempio in basso):

Questo significato più essere usato in combinazione con un significo chimico. In tal caso, è necessario atteneri ai requisiti specificati nella Direttiva relativamente alla sostanza chimica in questione.

AVVERTENZA

Se il refrigerante entra in contatto con una fiamma, produce gas tossici.

Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore d'aria e scollegarlo dall'alimentazione elettrica.

Scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore differenziale o disinserire l'alimentazione spegnendo il sezonatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza.

Smaltire in conformità con le normative nazionali e/o locali.

Questo prodotto non deve essere modificato o smontato in nessun caso. L'unità modificata o smontata può causare incendio, scosse elettriche o lesioni personali.

Non pulire da se l'interno delle unità interne ed esterne. Tale pulizia devese sere affidata a un rivenditore o a un tecnico autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da se. Per le riparazioni e lo smaltimento, rivolgersi al proprio rivenditore o a un centro di assistenza.

Collegare ciascuna unita a una presa di corrente dedicata e nella linea esclusiva installare unsezionatore, un interruptore differenziale contro le perdite a terra (ELCB) o un interruptore differenziale (RCD) per la protezione da sovracorrente.

Collegare ciascuna unità a una presa elettrica dedicata e con i cablaggi fissi provvisti della possibilità di scollegare totalmente l'alimentazione mediate separazione di tutti i poli in ottemperanza alle normative sui collegamenti elettrici.

Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a massa.

Per prevenire surriscaldamento e incendio, non utilizzato cavi modificati, cavi di giunzione, prolonghe o cavi non specificati.

Al verificarsi di qualsiasi anomalia/ guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e il salvavita. (Rischio di fumo/incendio/scosse elettriche)

Esempi di anomalia/guasto:
L'interruttore differenziale contro le perdite a terra salute spesso.
- A volte il prodotto non si avvia quando viene acceso.
- A volte l'alimentazione si disinserisce quando si muove il cavo.
- Durante il funzionamento si avvertono odore di bruciato o rumori anomali.
- Il corpo è deformato o troppo caldo.
- L'unità interna ha perdite di acqua.
- Il cavo o la spina di alimentazione divertano troppo caldi.
Non è possibile controllare la velocità della ventola.
- L'unità si arresta subito dopo essere stata accesa per funzionare.

Contattare immediatamente il proprio rivenditore per la manutenzione/ riparazione.

Non sedersi né salire in piedisull'unità.

Si potrebbe accidentalmente cadere.

ATTENZIONE

Questo appearecchio è stato progettato per essere utilizzato da utenti esperti o addestrati in negozi, industriie leggere o fattorie, o per scopi commerciali da parte di non addetti.

Questo appearecchio più essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacité fisiche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini alla supervisione.

Mantenere l'allarme antincendio e l'uscita dell'aria ad almeno 1,5 metri dall'unità.

Se nell'ambiente vi sono bambini o persone invalide è raccomandabile non raffreddarlo né riscaldarloccessivamente.

Non accendere e spegnere il condizionatore d'aria dall'interruttore principale di alimentazione. Usare il pulsante di funzionamento ON/OFF.

Non insere alcun oggetto nell'uscita dell'aria dell'unita esterna. Cio è pericoloso in quanto la ventola ruota ad alta velocità.

Non toccare ne la presa dell'aria ne le taglienti alette d'alluminio dell'unita esterna. Ci si potrebbe ferire.

Non introdurre alcun oggetto estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e danneggiare l'unità

AVVISO

• L'apparechio deve essere conservato in modo da prevenir danni meccanici.
• Il compressore si potrebbe occasionale arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.
• Il testo in inglse corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.

Manutenzione

AVVERTENZA

Per motivi di sicurezza, spegnere il condizionatore d'aria e scollegarlo dall'alimentazione elettrica prima di procedere con la pulizia. (La mancata osservanza di esta precauzione cui provocare scosse elettriche o lesions in quanto la ventola sta ruotando a velocità elevata.)
Non versare acqua sull'unità interna. (Cio potrebbe danneggiarne i componenti interni e causare il pericolo di scosse elettriche.)

ATTENZIONE

• Mai utilizzato solventi o sostanze chimiche aggressive. Evitare inoltre di pulire i componenti di plastica con acqua molto calda. (Cio può provocare deformazioni o alterazioni dei colori.)
• Alcuni cordi metallici e le alette sono taglienti. Pulire tali parti con cautela. (Ci si potrebbe ferire.)
• Per pulire un'unità interna installata in alto, salire su una sedia o una scala stabile.

Occorre pulire periodicamente la serpentina interna e gli altri componenti dell'unità esterna.

• Rivolgersi al proprio rivenditore o a un centro di assistenza.

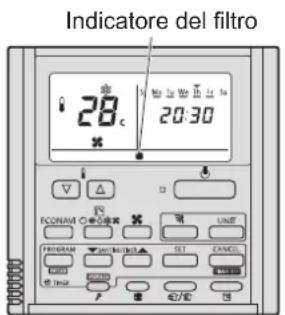

■ Manutenzione del filtro dell'aria

Quando sul display del telecomando cablato appeare (Filtro), rivolgersi al rivenditore o a un centro di assistenza.

Telecomando con timer Telecomando cablato
di alto livello

Indicatore del filtro

Telecomando cablato

ITALIANO

Meccanismo di funzionamento

■ Prestazioni di riscaldamento

• Questo condizionatore d'aria utilizza l'aria esterna per il riscaldamento, pertanto le sue prestazioni di riscaldamento si riducono con il ridursi della temperatura esterna.

Se il riscaldamento non è sufficiente,utilizzare un appearecchio di riscaldamento aggiuntivo.

■ Sbrinamento

L'apparecchio può avviare l'operazione di sbrinamento per sciogliere la brina formatasi nell'systema.

① Avvio dello sbrinamento: La ventola dell'unità interna si arresta (o si muove a una velocità extremamente ridotta).

Appare I'indicazione " (STANDBY).

Il funzionamento in modalità di riscaldamento riprende快来 alcuni minuti: La ventola dell'unità interna rimane ferma (o si muove a una velocità estremamente ridotta) finché la serpentina dello scambiatore di calore dell'unità interna non si riscaldà a sufficientia.

Appare l'indicazione " 念 (STANDBY).

③ Lo sbrinamento e completeness: La ventola dell'unità interna riprende il funzionamento.

L'indicazione " () (STANDBY) scompare.

Funzionamento "DRY" (Deumidificazione)

• Una volta che la temperatura nel locale raggiunge il livello impostato, l'unita esterna ripete il ciclo di accensione e spegnimento automaticamente.
• Quando la temperatura nel locale è prossima a raggiungere il livello impostato, la velocità della ventola viene automaticamente impostata su "brezza" (flusso d'aria leggero).

In caso di mancanza di corrente durante il funzionamento dell'unità

L'unità riprende automaticamente il funzionamento. Saranno usate le impostazioni di funzionamento precedenti la mancanza di corrente.

AVVISO

Etichetta (applicata sul coperchio della scatola dei componenti elettrici)

In questo condizionatore d'aria è incorporeato un prodotto biocida.

L'aria ionizzata generata dal dispositiivo incorporeato nel condizionatore d'aria disattiva i batteri e i virus nell'aria e sulle superfici, e inibisce la formazione di muffa sulle superfici.

Sostanze attive: radicali liberi generatiin situ dallaria dell'ambiente o dall'acqua

(Italiano) · Informazioni sul prodotto

In caso di problemi o dati riguardo al condizionatore d'aria, è necessario fornire le seguenti informazioni. La sigla del modello e il numero di seri e sono riportati sulla targhetta.

(Nederland) · Productinformationie

(Italiano) Modello n. / N. di seri / Data di acquisto / Indirizzo del rivenditore /Numero di Telefono
