Marque	Tripp Lite
Modèle	U44406NHDBAM
Type de produit	Adaptateur USB-C vers HDMI (mode alternatif DisplayPort)
Connecteurs	USB Type-C (mâle), HDMI (femelle)
Résolution vidéo maximale	3 840 x 2 600 @ 60 Hz (SST) ou 3 840 x 2 160 @ 24/25/30 Hz
Profondeur de couleur	36 bits Deep Color (12 bits par canal)
Taux de transfert USB	USB 3.1 Gen 1 jusqu'à 5 Gbps
Compatibilité	Appareils USB-C ou Thunderbolt 3 prenant en charge le mode alternatif DisplayPort
Alimentation	Alimenté via le port USB-C, aucune alimentation externe requise
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage	-10 à 70 °C
Humidité d'entreposage	5 à 90 % HR, sans condensation
Garantie	Garantie limitée de 3 ans
Contenu de l'emballage	Adaptateur, Guide de démarrage rapide
Couleur	Blanc ou noir selon version
Installation	Connecter le connecteur USB-C à l'appareil source, puis le port HDMI au moniteur via câble HDMI
Entretien	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Utiliser uniquement avec des appareils conformes. Ne pas exposer à l'eau ou aux chocs.
Pièces détachées et réparabilité	Produit intégré non réparable. Aucune pièce détachée disponible. En cas de panne, remplacer l'adaptateur.
Informations générales	Notice disponible gratuitement sur notice-facile.com. Respecter les spécifications techniques.

FOIRE AUX QUESTIONS - U44406NHDBAM Tripp Lite

Quels appareils sont compatibles avec cet adaptateur ?

Il est compatible avec tout appareil disposant d'un port USB-C ou Thunderbolt 3 prenant en charge le mode alternatif USB DisplayPort, comme les ordinateurs, tablettes, smartphones et ordinateurs portables.

Quelle est la résolution maximale prise en charge ?

La résolution maximale est de 3 840 x 2 600 @ 60 Hz en mode Single Stream Transport (SST) ou 3 840 x 2 160 @ 24/25/30 Hz.

Dois-je utiliser une alimentation externe ?

Non, l'adaptateur est alimenté directement par le port USB-C de votre appareil. Aucune alimentation externe n'est nécessaire.

Comment installer l'adaptateur ?

Branchez le connecteur USB-C de l'adaptateur sur le port USB-C de votre appareil, puis reliez le port HDMI de l'adaptateur à un moniteur HDMI à l'aide d'un câble HDMI (recommandé : câble Tripp Lite série P568). L'image s'affiche automatiquement.

Quels formats audio/vidéo sont supportés ?

Il supporte la vidéo Ultra-HD 4K avec profondeur de couleur 36 bits (12 bits par canal) et des débits de transfert jusqu'à 5,4 Gbps par voie (HBR2). Le signal audio est transmis via HDMI.

Puis-je connecter plusieurs moniteurs ?

Oui, en mode Multi Stream Transport (MST), vous pouvez connecter des moniteurs supplémentaires si votre appareil source le prend en charge. La résolution 4K à 60 Hz n'est disponible qu'en mode SST.

Quelle est la température de fonctionnement recommandée ?

L'adaptateur fonctionne de 0 à 45 °C avec une humidité relative de 10 à 85 % sans condensation.

Que faire si l'image ne s'affiche pas ?

Vérifiez que votre appareil source prend en charge le mode alternatif DisplayPort. Assurez-vous que le câble HDMI est bien connecté. Essayez un autre port USB-C ou redémarrez l'appareil. Consultez les paramètres d'affichage de votre système.

Y a-t-il une garantie ?

Oui, l'adaptateur bénéficie d'une garantie limitée de 3 ans par Tripp Lite, couvrant les vices de matériaux et de fabrication.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur notice-facile.com. Vous pouvez également y poser des questions.

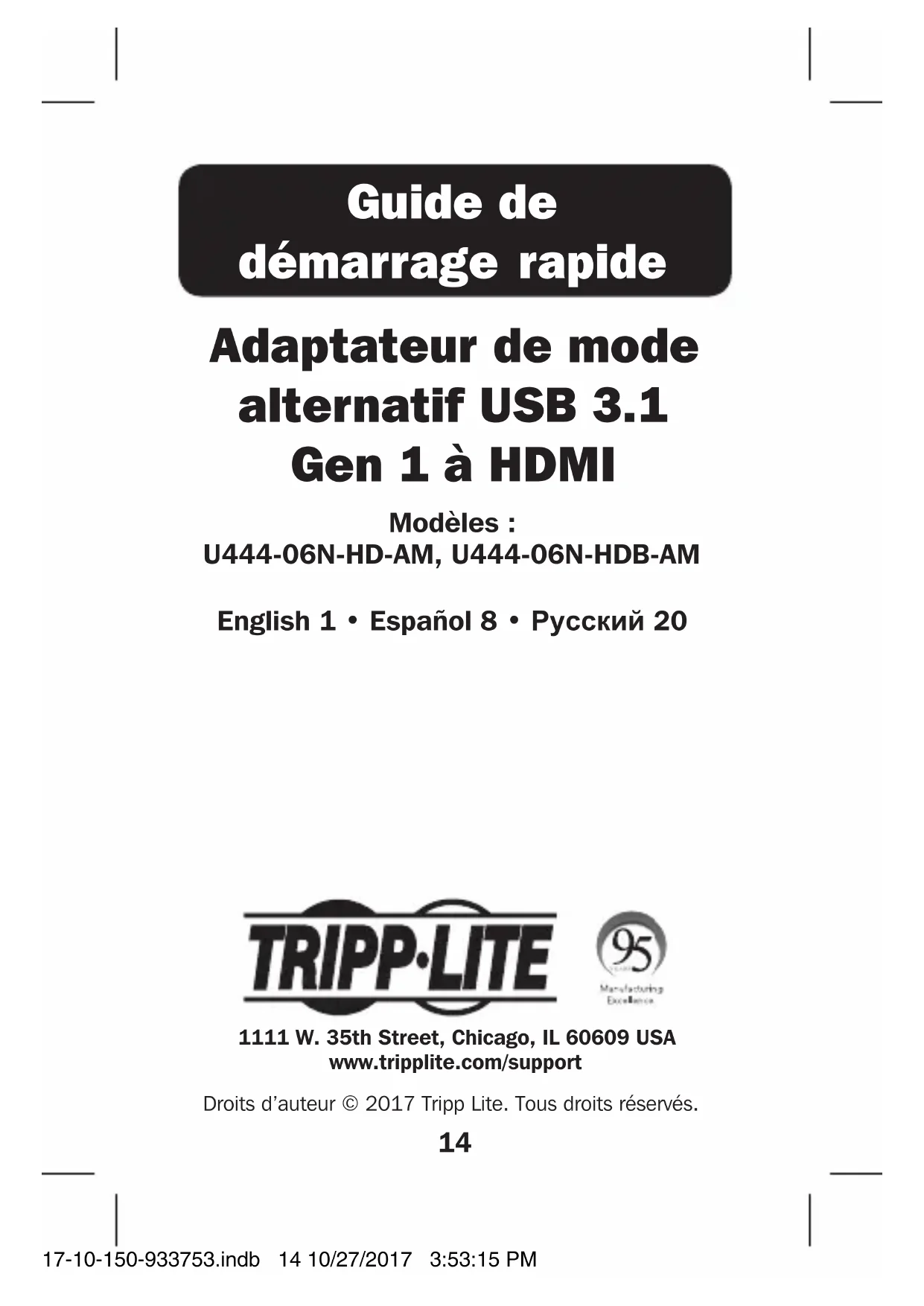

MODE D'EMPLOI U44406NHDBAM Tripp Lite

Guide de démarriage rapide

Adaptateur de mode alternatif USB 3.1 Gen 1 à HDMI

Modèles : U444-06N-HD-AM, U444-06N-HDB-AM

English 1 • Espanol 8 • Pyszczny 20

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Prend en charge le mode alternatif USB DisplayPort, permettant ainsi la transmission d'un signal audio/vidéo sur un moniteur ou un projecteur HDMI via le port USB-C™ ou Thunderbolt™ sur un ordinateur, une tablette, un ordinateur portatif ou un téléphone intelligent
• Prend en charge des résolutions video ultra-haute définition (UHD) 4K x 2K jusqu'à 3 840 x 2 600 (@ 60 Hz)* ou 3 840 x 2 160 (@ 24/25/30 Hz)
• Prend en charge 36 bits Deep Color (12 bits par canal)
• Prend en charge des taux de transfert par voie de 5,4 Gbps (HBR2), 2,7 Gbps (HBR) et 1,62 Gbps (RBR)
• Prend en charge des débits de transfert de données USB 3.1 Gen 1 pouvant atteindre jusqu'à 5 Gbps
• Aucune alimentation externe ou aucun lecteur requis

*3 840 x 2 600 @ 60 Hz pris en charge en mode Single Stream Transport (SST) seulement Des moniteurs supplémentaires peuvent être connectés en utilisant le mode Multi Stream Transport (MST).

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.

Contenu de l'emballage

• U444-06N-HD-AM (Blanc) ou U444-06N-HD-AM (Noir)
  Guide de démarrage rapide

Configuration requise

• Appareil USB-C ou Thunderbolt™ 3 qui prend en charge le mode alternatif USB DisplayPort
• Moniteur compatible HDMI

Installation

1. Raccorder le connecteur USB Type-C de l'adaptateur au port USB Type-C sur l'ordinateur, la tablette, l'ordinateur portatif ou le téléphone intelligent.
2. Raccorder le port HDMI de l'adaptateur à un moniteur en utilisant un cable HDMI ( comme les cables de la série P568 de Tripp Lite).
3. L'image video s'affichera sur le moniteur ajouté. Utiliser les paramètres d'affichage de l'appareil pour personneliser l'affichage de la video sur le moniteur ajouté.

Caracteristiques techniques

Connecteurs
USB USB Type-C (môle)
Affichage HDMI (femelle)
Vidéo
Résolutions maximes 3 840 x 2 600 (60 Hz)*, 3 840 x 2 160 (24/25/30 Hz)
Profondeur des couleurs 36 bits Deep Color (12 bits par canal)
Écologique
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage -	10 à 70 °C
Humidité d'entreposage 5 à 90 % HR, sans condensation
Besoins en matière d'alimentation
Alimentation externe Non

*3 840 x 2 600 @ 60 Hz pris en charge en mode Single Stream Transport (SST) seulement Des moniteurs supplémentaires peuvent être connectés en utilisant le mode Multi Stream Transport (MST)

Garantie

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exemptions de vices de matériaux et de fabrication pendant une période trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous doivent开具er un numéro d'autorisation de retard de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE.

Les produits doivent etre returnes a TRIPP LITE ou a un centre de réparation autorisé par TRIPP LITE en port prépayé et etre accompanies d'une brve description du probleme et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant ete endommagé suite à un accident, a une negligence ou a une application abusive, ou ayant ete altere ou modifie d'une façon quelconque. SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION A UN USAGE PARTICULARI.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
