РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U44406NHDBAM Tripp Lite

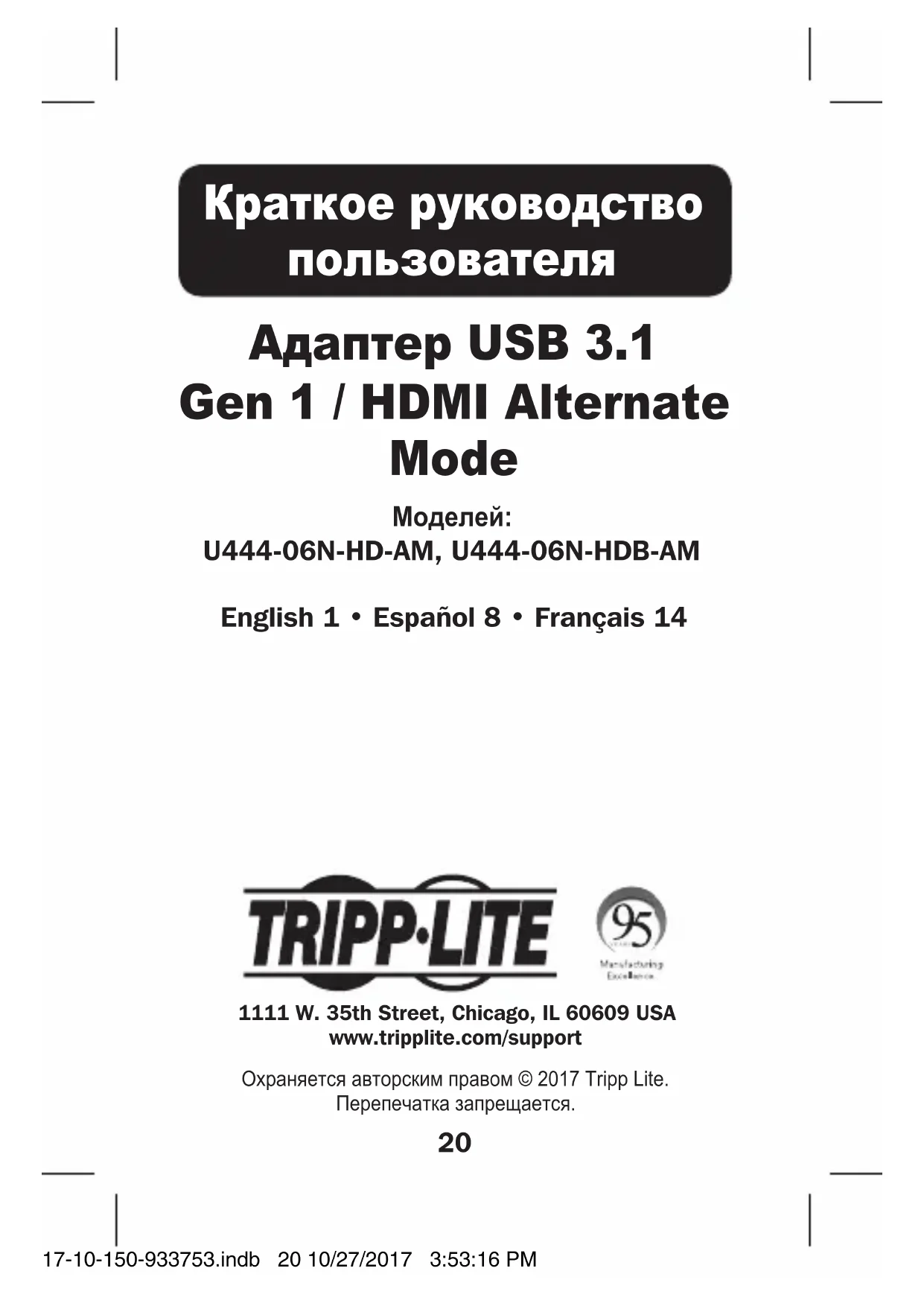

English 1 • Español 8 • Français 14 Краткое руководство пользователя 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается. 17-10-150-933753.indb 20 10/27/2017 3:53:16 PM21 Характеристики продукта

• Поддержка режима USB DisplayPort Alternate Mode для воспроизведения аудио-/видеосигналов на HDMI-мониторе или проекторе через порт USB-C™ или Thunderbolt™ 3 настольного/ портативного компьютера, планшета или

• Поддержка видеосигнала в стандарте сверхвысокой четкости 4K x 2K UHD с разрешением до 3840 x 2600 (при 60 Гц)* или 3840 x 2160 (при 24/25/30 Гц)

• Поддержка 36-битового кодирования цвета (по 12 бит на канал)

• Поддержка скоростей передачи данных 5,4 Гбит/с (HBR2), 2,7 Гбит/с (HBR) и 1,62 Гбит/с (RBR) в каждом канале

• Поддержка скоростей передачи данных до 5 Гбит/с через интерфейс USB 3.1 Gen 1

• Отсутствие необходимости во внешнем источнике питания или драйверах *Разрешение 3840 x 2600 при 60 Гц поддерживается только в режиме Single Stream Transport (SST). При использовании режима Multi Stream Transport (MST) подключение дополнительных мониторов невозможно. USB Type-C™ и USB-C™ являются торговыми знаками компании USB Implementers Forum. 17-10-150-933753.indb 21 10/27/2017 3:53:16 PM22 Системные требования

• Устройство с разъемом USB-C или Thunderbolt™ 3, поддерживающее режим USB DisplayPort Alternate Mode

• Монитор с поддержкой стандарта HDMI

1. Вставьте разъем USB Type-C адаптера в порт

USB Type-C своего настольного/портативного компьютера, планшета или смартфона.

2. Подключите HDMI-порт переходника к HDMI-порту

монитора с помощью HDMI-кабеля (например, кабеля Tripp Lite серии P568).

3. На дополнительном мониторе появляется

видеоизображение. Установите индивидуальные параметры отображения видеосигнала на дополнительном мониторе, используя соответствующие настройки своего устройства.

• Краткое руководство пользователя 17-10-150-933753.indb 22 10/27/2017 3:53:17 PM23 Технические характеристики

USB USB Type-C (штекерный) Дисплей HDMI (гнездовой)

Максимальное разрешение 3840 x 2600 (60 Гц)*, 3840 x 2160 (24/25/30 Гц) Разрядность цвета 36-битовое кодирование цвета (по 12 бит на канал) Условия эксплуатации Диапазон рабочих

От 0° до 45°C Рабочий диапазон

Относительная влажность от 10 до 85%, без образования

Относительная влажность от 5 до 90%, без образования

Требования к электропитанию Внешний источник питания Нет Разрешение 3840 x 2600 при 60 Гц поддерживается только в режиме Single Stream Transport (SST). При использовании режима Multi Stream Transport (MST) подключение дополнительных мониторов невозможно. 17-10-150-933753.indb 23 10/27/2017 3:53:17 PM24 Гарантийные обязательства Ограниченная гарантия на 3 года Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение три (3) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом. ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ- ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя. 17-10-150-933753.indb 24 10/27/2017 3:53:17 PM25 Гарантийные обязательства ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support 17-10-150 93-3753_RevB 17-10-150-933753.indb 25 10/27/2017 3:53:17 PM
