Caractéristiques	Détails
Type de produit	Commutateur KVM (Clavier, Vidéo, Souris)
Ports	2 ports HDMI
Résolution maximale	1920 x 1080 à 60 Hz
Connectivité	USB pour le contrôle des périphériques
Alimentation	Alimentation par USB
Dimensions	Compact, facile à intégrer dans un espace de travail
Utilisation	Permet de contrôler deux ordinateurs avec un seul ensemble de périphériques
Installation	Installation plug-and-play, sans logiciel nécessaire
Maintenance	Nettoyage régulier des ports et des câbles recommandé
Sécurité	Protection contre les surtensions intégrée
Compatibilité	Compatible avec la plupart des systèmes d'exploitation
Garantie	Garantie limitée de 3 ans

FOIRE AUX QUESTIONS - B032HUA2 Tripp Lite

Qu'est-ce que le Tripp Lite B032HUA2 ?

Le Tripp Lite B032HUA2 est un commutateur KVM qui permet de contrôler plusieurs ordinateurs à partir d'un seul ensemble clavier, vidéo et souris.

Comment installer le Tripp Lite B032HUA2 ?

Pour installer le Tripp Lite B032HUA2, connectez les câbles KVM aux ports correspondants de chaque ordinateur, branchez le câble d'alimentation et allumez le commutateur.

Le commutateur supporte-t-il les résolutions vidéo élevées ?

Oui, le Tripp Lite B032HUA2 prend en charge des résolutions vidéo jusqu'à 1920 x 1200 à 60 Hz.

Comment changer d'ordinateur à l'aide du Tripp Lite B032HUA2 ?

Vous pouvez changer d'ordinateur en utilisant le bouton de sélection sur le commutateur ou en utilisant des raccourcis clavier, selon la configuration.

Y a-t-il des pilotes nécessaires pour le Tripp Lite B032HUA2 ?

Non, le Tripp Lite B032HUA2 est un appareil plug-and-play qui ne nécessite pas de pilotes supplémentaires pour fonctionner.

Le Tripp Lite B032HUA2 est-il compatible avec les ordinateurs Mac ?

Oui, le Tripp Lite B032HUA2 est compatible avec les ordinateurs Mac ainsi qu'avec les ordinateurs Windows.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez que tous les câbles sont correctement branchés, que le commutateur est alimenté et que les ordinateurs sont allumés. Essayez également de redémarrer le commutateur.

Quelle est la distance maximale pour connecter les ordinateurs au commutateur ?

La distance maximale recommandée pour les câbles KVM est généralement de 1,8 mètre pour garantir une transmission de signal optimale.

Est-il possible de connecter des périphériques USB au Tripp Lite B032HUA2 ?

Oui, le Tripp Lite B032HUA2 dispose de ports USB pour connecter des périphériques comme des souris et des claviers.

Où puis-je trouver des informations supplémentaires ou un manuel d'utilisation ?

Vous pouvez trouver des informations supplémentaires et le manuel d'utilisation sur le site officiel de Tripp Lite dans la section support.

MODE D'EMPLOI B032HUA2 Tripp Lite

Espanol 14 · Français 27 · Yüscckn 40

PROTECT YOUR INVESTMENT!

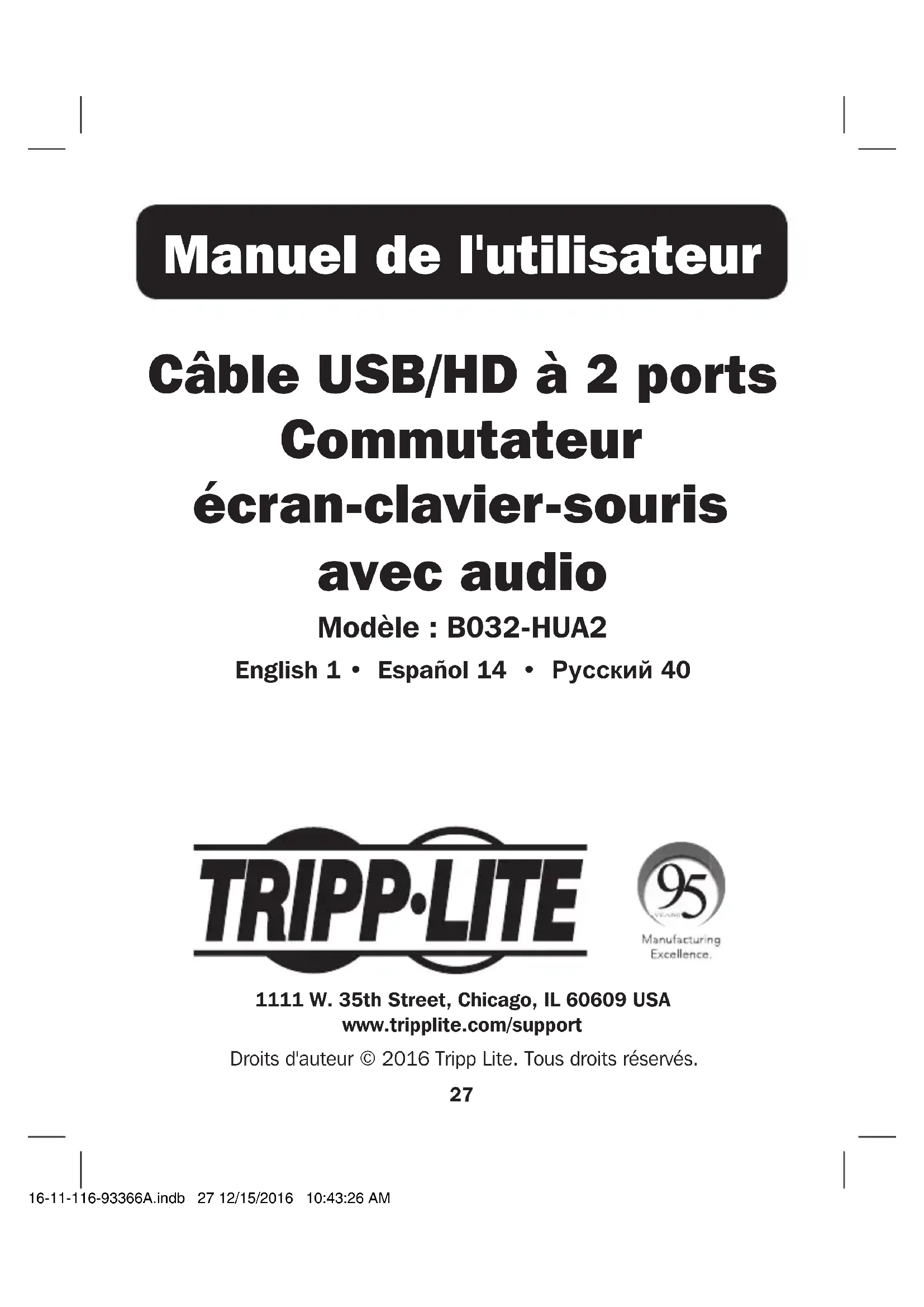

Manuel de l'utilisateur

Câble USB/HD à 2 ports Commutateur

écran-clavier-souris avec audio

Modèle : B032-HUA2

English 1 • Espanol 14 • Pyszczny 40

Droits d'auteur © 2016 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Permet de contrôle deux ordinateurs ou apparèils à partir d'un seul clavier USB, d'une souris et d'un moniteur HDMI
• La conception compacte est équipée de cables écran-clavier-souris et audio intégrés de 1,2 m (4 pi)
• Le commutateur écran-clavier-souris et l'audio peuvent être commutes indépendamment, vous permettant d'acceder à un ordinateur tout en écouteant l'audio d'un autre.*
• L'audio fournit une réponse complète dans les basses fréquences pour le système ambiophonique de 2.1 canaux.
• Le port USB de la souris peut être utilisé pour connecter un concentrateur USB 2.0 pour le partage de périphérique.
• Prise en charge des résolutions video jusqu'à 1920 x 1200, (1080 p)
• Le commutateur écran-clavier-souris stocke les informations EDID (Extended Display Identification Data) du moniteur pour optimiser la résolution de l'affichage.
• La détction de mise sous tension passée automatiquement à l'ordinateur activé lorsqu'el'autre ordinateur est mis hors tension.
• La fonction d'émulation/dérivation du port de la souris de la console prend en charge de la plupart des pilotes de souris et des souris multimédias.
• Prend en charge les claviers de jours et les claviers/souris sans fil
• Est équipé de commandes à distance, de touches rapides et d'une fonctionnalité de commutation de port de la souris
• Prend en charge Windows®, Mac® et Linux®
• Prise en charge et émulation d'un clavier Mac**
• Aucune alimentation externe requise
• Compatible HDCP

• Mise à niveau de micrologiciel

• L'audio par le biais des haut-parleurs intégrés du moniteur HDMI ne peuvent pas être commuté indépendamment.

** Les combinaisons PC clavier imitent les claviers Mac; les claviers Mac fonctionnement uniquement avec leurs propres ordinateurs.

Contenu de l'emballage

B032-HUA2
- Manuel de l'utilisateur

Accessoires en option

• Câbles HDMI haute vitesse de série P568
• Concentrateur USB 2.0 à 4 ports U222-004-R
• Concentrateur USB 2.0 à 7 ports U222-007-R
• Concentrateur USB 2.0 à 10 ports U222-010-R
• Câbles de l'appareil A/B USB 2.0 de série U022
• Câbles USB 2.0 Mini-B de série U030
• Câbles USB 2.0 Micro-B de série U050

Configuration requise

• Moniteur HDMI
• Clavier USB
• Souris USB
• Ordinateur avec port HDMI et USB

Installation

Remarque: S'assurer que l'alimentation de tous les apparciels est hors tension avant l'installation. Les cordons d'alimentation de tous les ordinateurs équipés de la fonctionnalité Keyboard Power On (clavier sous tension) doivent être débranchés.

1. Brancher le clavier USB, la souris et le moniteur HDMI dans les ports de la console de l'appareil.

Remarque: Si un clavier et une souris sans fil sont utilisés, la clé électronique doit être branchée dans le port du clavier de l'appareil afin de pouvoir utiliser la fonction de touches rapides.

1. (Optionnel) Un concentrateur USB peut être connecté au port USB de la souris de la console, ce qui permet ainsi d'ajouter plusieurs péripériques USB à l'installation.

Remarque : Pour assurer un bon fonctionnement, utiliser un concentrateur avec alimentation externe. De plus, le mode Émulation de la souris du commutateur écran-clavier-souris doit être désactivié (voir la section Commandes de touches rapides du clavier du present manuel pour plus de détails) au moment de connecter un concentrateur.

1. (Optionnel) Brancher les haut-parleurs dans la prise de haut-parleurs.
2. Brancher les connecteurs des cables intégrés dans leur port respectif sur les ordinateurs étant installés.
3. Mettre les apparèils sous tension.

Remarque : L'alimentation par défaut de l'appareil doit être reliée au premier ordinateur qui est sous tension.

Fonctionnement

Il existe trois façon d'acceder aux ordinateurs et aux apparèils connectés au commutateur écran-clavier-souris : commutation manuelle à distance, commutation de port de la souris et touches rapides du clavier.

Remarque : Lors de la commutation de ports, attendre quelques secondes pour que la video de l'ordinateur selectionné s'affiche sur le moniter de la console avant de commuter à nouveau les ports. Ne pas commuter les ports lorsque l'équipement péripérisque USB est en cours d'utilisation.

Selection manuelle du port à distance

Appuyer sur le bouton-poussoir du selecteur de port sur le selecteur de port à distance pour faire basculer le commutateur écran-clavier-souris et la mise au point audio entre les deux ordinateurs. Les voyants à DEL sur l'appareil indiqueront quel ordinateur est selectionné.

Fonctionnalité de commutation de port de la souris

Remarque: La commutation de port de la souris est désactivée par défaut et doit être activée via la commande de touche rapide du clavier. De plus, cette fonction n'est prise en charge que lorsque le mode d'émulation de la souris du commutateur écran-clavier-souris est activé, fonctionnalité activée par défaut (voir la section Commandes de touches rapides du clavier pour plus de détails). Seules les souris à molette à 3 boutons sont prises en charge.

Une fois activée, la fonctionnalité de commutation de port de la souris permet aux utilisateurs utiliser une souris de défilament d'effectuer simultanément la mise au point du commutateur écran-clavier-souris et audio entre les ports en double-cliquant sur la molette de défilament de la souris.

Commandes de touches rapides du clavier

Les touches rapides permettent de commuter la fonctionnalité de mise au point entre les ports en utilisant uniquement le clavier, ainsi que d'effectuer d'autres fonctions sur le commutateur écran-clavier-souris. Toutes les opérations des touches rapides commencent en appuyant à deux reprises sur la touche Scroll Lock d'arrêt du défilament. Consulter le tableau Commandes de touches rapides du clavier pour tous les détails. Pour commuter le commutateur écran-clavier-souris et l'audio entre les deux ports, appuyer à deux reprises sur la touche [Scroll Lock] puis sur la touche [Enter]. Si le fait d'utiliser la touche rapide [Scroll Lock] [Scroll Lock] create un conflit avec d'autres programmes en fonction sur l'ordinateur, il est également possible d'utiliser [Ctrl] [Ctrl] via la commande de touche rapide. (Consulter le tableau Commandes de touches rapides du clavier pour plus de détails). La touche rapide du clavier peut également être commutée en appuyant et en maintainant le commutateur du sélecteur de port à distancependant 3 secondes.

Fonctionnement

Commandes de touches rapides du clavier

Le tableau suivant contient une liste des commandes de touches rapides du clavier disponibles pour le commutateur écran-clavier-souris.

Combinaison Fonction
[Scroll Lock] [Scroll Lock]+	[Enter] Fait basculer le commutateur écran-clavier-souris et la mise au point de l'audio entre les deux ports.Remarque : Si le commutateur écran-clavier-souris et la mise au point audio se trouvent sur des portes différents, seule la mise au point écran-clavier-souris est commutée.
	[k] [Enter] Fait basculer le commutateur écran-clavier-souris seulement
	[s] [Enter] Fait basculer la mise au point audio seulement
	[a] [Enter] Lance Auto Scan. La mise au point du commutateur écran-clavier-souris revient par cycle de port à port à des intervalles de 5 secondes.
	[a] [Enter]nLance Auto Scan. La mise au point du commutateur écran-clavier-souris revient par cycle de port à port à des intervalles de n secondes.Remarque : Remplacer n par un chiffre entre 1 et 4 (1 = 3 secondes; 2 = 5 secondes (défaut); 3 = 10 secondes; 4 = 20 secondes)Pour quitter Auto Scan, appuyer sur [Esc] ou [Spacebar]. Auto Scanning s'interrompt en quittant le mode Auto Scan.
	[x] [Enter] Commute la touche d'invocation des touches rapides entre [Scroll Lock] et [Ctrl]
	[m] [Enter] Active/désactive la fonction d'émulation de la souris
	[n] [Enter] Active/désactive la fonction d'émulation du clavier
	[w] [Enter] Active/désactive la fonction de commutation de port de la souris
	[F2] [Enter] Active la configuration d'un clavier Mac
	[F10] [Enter]Detecte et configurer automatiquement la plateforme d'exploitation du clavier
	[F4] [Enter]Dresse la liste des paramètres du commutateur actuel via la fonction coller d'un editor de texteRemarque : Pour utiliser cette touche rapide, un editor de texte ou un système de traitement de texte ( comme Microsoft Word) doit être ouverts, avec le curseur placé dans la fenêtre de la page. Au moment d'utiliser cette touche rapide, les paramètres actuels du commutateur écran-clavier-souris seront affichés.
	[F5] [Enter]Permet d'effectuer une réinitialisation de la souris et du clavier USB
	[F6] [nn][Enter]Permet d'effectuer une réinitialisation de la souris et du clavier USBRemarque : nn est un nombre à deux chiffres qui représenté l'un des codes suivants de la langue du clavier : englishs des États-Unis 33; français 08; japonais 15

Fonctionnement

Combinaison Fonction
[Scroll Lock] [Scroll Lock]+	[d] [Enter] Invoque la fonction de synchronisation video, ce qui permet au commutateur écran-clavier-souris de stocker les informations EDID (Extended Display Identification Data) du monitaur pour optimiser la résolution de l'affichage
	[e] [Enter] Active/désactive la caractéristique Détention de mise sous tension
	[r] [Enter] Permet de réinitialiser le paramètre par défaut

Utilitaire de mise à niveau de micrologiciel

PourmettreàjourlemicrologicieldeB032-HUA2,proceder comme suit:

1. Depuis un ordinateur ne faisant pas partie de l'installation du commutateur écran-clavier-souris, télécharger le fichier de mise à niveau de micrologiciel pour le B032-HUA2 du site de soutien de Tripp Lite (tripplite.com/support).
2. Debrancher le B032-HUA2 de l'installation du commutateur écran-clavier-souris. Appuyer sur le bouton-poussoir du/selecteur de port à distance et le maintainir. Tout en continuant d'appuyer sur le bouton-poussoir, raccorder le connecteur USB violet du cable du commutateur écran-clavier-souris à un port USB sur l'ordinateur sur lequel l'ensemble Mise à niveau de micrologiciel a été téléchargeé.
3. Le B032-HUA2onneant en mode Mise a nivea demicrologiciel. Les deux voyants a DEL des ports clignotent ensemble pour indiquer que I'appareil se fouve en mode Mise a nivea de micrologiciel.

Remarque : Alors que le B032-HUA2 se trouve en mode Mise à niveau de micrologiciel, les fonctions normales du clavier et de la souris sont suspendues. Il est nécessaire de terminer la mise à niveau de micrologiciel ou de quitter le mode Mise à niveau de micrologiciel pour retrouver le contrôle normal de la console.

1. Executer le fichier de l'ensemble Mise à niveau de micrologiciel; l'écran principal de l'utilité Mise à niveau de micrologiciel s'affiche.
2. Cliquer sur Suivant pour effectuer la mise à niveau. Alors que la mise à niveau est en cours, des messages d'etat s'affichent sur le panneau Messages d'etat et la progression s'affiche dans la barre de progression.

Fonctionnement

1. Une fois la mise à niveau terminée, un écran s'affiche pour vous informer de la réussite du processus. Cliquez sur Terminer pour fermer l'utilité Mise à niveau de micrologiciel.
2. Configurer de nouveau l'installation du commutateur écran-clavier-souris.

Mise à niveau de micrologiciel - éché

Si l'écran Mise à niveau complétée ne s'affiche pas, cela signifie que la mise à niveau n'a pas été complétée avec succès, dans un tel cas, procéder de la façon suivante :

1. Debrancher les connecteurs USB sur les cables du commutateur écran-clavier-souris de l'ordinateur.
2. Appuyer sur le bouton-poussoir du selector de port à distance et le maintainir. Tout en appuyant sur le bouton-poussoir, reconnectcer les connecteurs USB du cable du commutateur écran-clavier-souris à l'ordinateur.
3. Mettre le B032-HUA2 sous tension. Il ne fonctionnera pas avec le micrologiciel par défaut de l'usine. Suivre les étapes dans la section Utilité Mise à niveau de micrologiciel pourmettre le micrologiciel à niveau.

Dépannage

Symptôme Cause	possible Action
Le moniter ne s'affiche plus une fois que l'ensemble du cable du commutateur écran-clavier-souris est connecté à chaud.	La carte graphique DVI audio/vidéo n'est pas compatible avec l'ensemble du cable à connexion à chaud.	Mettre tous les apparciels de l'installation hors tension;mettre B032-HUA2 hors tension;confirmer que tous les câbles du commutateur écran-clavier-souris sont correctement connectés;mettre B032-HUA2 sous tension;mettre tous les ordinateurs sous tension.
	Le lecteur de cartes graphiques n'est pas à jour.	Mettre à jour à la version la plus récente du lecteur de cartes graphiques.
La souris ou le clavier ne répondent pas.	Le commutateur doit être réinitialisé.	Mettre tous les apparciels sur l'installation hors tension;mettre le B032-HUA2 hors tension;attendre cinq secondes;mettre le B032-HUA2 sous tension.
La fonction de commutation de port de la souris ne répond pas.	La souris ne prend pas en charge cette fonction.	Cette fonctionnalité est uniquement prise en charge par les souris à molette à 3 boutons.
	L'émulation de la souris est désactivée.	Activer l'émulation de la souris. Consulter le tableau Résumé des touches rapides pour plus de détails.
Impossible de commuter les ports en appuyant à deux reprises sur [Scroll Lock]	Le clavier n'est pasCompatible avec l'invocation [Scroll Lock].	Passer aux touches d'invocation alternatives du module de sécurité matériel.

Caracteristiques techniques

Connexions de l'ordinateur 2
Connexions de la console 1
Sélection des ports Sélecteur de port à distance, souris, touches rapides
Connecteurs (ports de la console)	Clavier et souris : 2x USB type A ferrelle Vidéo : HDMI ferrelle Hauts-parleurs/Microphone : 2x Mini-Stéréo 3,5 mm ferrelle
Connecteurs (ports du com-mutateur écran-clavier-souris)	Clavier et souris : 4x USB type A mœle Vidéo : HDMI mœle Hauts-parleurs/Microphone : 4x Mini-Stéréo 3,5 mm mœle
Quantité et couleur des voyants à DEL (commutateur écran-clavier-souris)	2x vert
Longueur du cable intégré (commutateur écran-clavier-souris)	2x 1,2 m (2x 4 pi)
Longueur du cable intégré (Sélecteur de port à distance)	1,8 m (6 pi)
Émulation du clavier/de la souris	USB
Résolution video 1920 x 1200 (1080p)
Intervalle du balayage 3, 5, 10, 20 secondes (défaut : 5 secondes)
Consommation d'énergie CC 5 V, 2,65 W
Température de fonctionnement 0 à 50 °C (32 à 122 °F)
Température d'entreposage -20 à 60 °C (-4 à 140 °F)
Humidité 0 à 80 % HR, sans condensation
Matériau du boîtier Plastique
Poids 0,41 kg (0,9 Ib)
Dimensions (L x P x H) 6,65 x 8,23 x 2,46 cm (2,62 x 3,24 x 0,97 po)

Appendice

Émulation d'un clavier Mac

Clavier standard compatible PC (touche 101/104) peut émuler les fonctions d'un clavier Mac en utilisant les touches listées dans le tableau ci-dessous.

Remarque : Lorsque plus d'une touche est requise sur le clavier PC pour émuler le clavier Mac, appuyer puis relâcher la première touche, puis appuyer puis relâcher la seconde touche.

Clavier PC Clavier Mac
[Shift] Shift
[Ctrl] Ctrl
	H
[Ctrl], [1]
[Ctrl], [2]
[Ctrl], [3]
[Ctrl], [4]
[Alt] Alt
[Print Screen] F13
[Scroll Lock] F14
	=
[Enter] Retour
[Backspace] Supprimer
[Insert] Aide
[Ctrl],	F15

Réglages par défaut de l'usine

Paramètre Défaut
Touché d'invocation des touches rapides [Scroll Lock] [Scroll Lock]
Intervalle Auto Scan 5 secondes
Plateforme d'exploitation du clavier Compatible tible PC
Émulation de la souris	Activé
Émulation du clavier	Activé
Commutation de port de la souris	Désactivé
Détection de mise sous tension	Activé

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtaining réparation sous cette garantie, vous doivent obtenir un numéro d'autorisation de retard de matériel « RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une néligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITÉ COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULARIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des reglements d'application relatifs aux déchets d'équipements électriques et electroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipment usage au recyclage pourvu qu'il remplace un équipement équivalent (çala varie selon les pays)
• De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou afferter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
