MODE D'EMPLOI WN44G230NL SIEMENS
i Over dit document.... 47
Conseils de réparation - Lave-linge séchant
i A propos de ce document....91
1.1 Informations importantes....91
1.1.1 Objectif 91
1.2 Explication des symboles....91
1.2.1 Niveaux de risque 91
1.2.2 Symboles de danger 91
1.2.3 Structure des indications d'avertissement 92
1.2.4 Symboles généraux 92
Sécurité....93
2.1 Consignes de sécurité générales....93
2.1.1 Tous les appareils électroménagers.... 93
Outils et aides....94
Réparation 95
4.1 Changer le couvercle de base 95
4.1.1 Retirer le couvercle de base 95
4.1.2 Montage du couvercle de base 95
4.2 Changer le panneau de façade....96
4.2.1 Retirer le panneau de façade....96
4.2.2 Monter le panneau de façade 96
4.3 Changer la porte....97
4.3.1 Retirer la porte....97
4.3.2 Monter la porte 97
4.4 Changer le joint de porte....98
4.4.1 Retirer le joint de porte 98
4.4.2 Monter le joint de porte....99
4.5 Changer la charnière de porte 100
4.5.1 Retirer la charnière de porte 100
4.5.2 Monter la charnière de porte.... 100
i A propos de ce document
1.1 Informations importantes
1.1.1 Objectif
Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).
Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.
Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.
1.2 Explication des symboles
1.2.1 Niveaux de risque
Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.
| Niveau de dangerosité Signification | |
| ⚠️ DANGER | Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves. |
| ⚠️ AVERTISSEMENT | Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves. |
| ⚠️ PRUDENCE | Le non respect de la consigne d'avertissement peut provoquer des blessures légères. |
| ATTENTION ! | Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels. |
Tableau 1: Niveaux de risque
1.2.2 Symboles de danger
Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.
Ce document utilise les symboles de danger suivants:
| Symbole de danger Signification | |
| Consigne d'avertissement générale | |
| Danger engendré par la tension électrique | |
| Risque d'explosion | |
| Risque de blessures par coupure | |
i A propos de ce document
| Symbole de danger Signification | ||
![]() | Risque de blessures par écrasement | |
![]() | Danger engendré par des surfaces très chaudes | |
![]() | Danger engendré par un champ magnétique puissant | |
![]() | Danger engendré par un rayonnement non ionisant | |
Tableau 2: Symboles de danger
1.2.3 Structure des indications d'avertissement
Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.


L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.


1.2.4 Symboles généraux
Ce document utilise les symboles généraux suivants:
| Symbole général Signification | |
| Caractérisation d'une astuce particulière (texte et/ou graphique) | |
| Caractérisation d'une astuce simple (texte seul) | |
| Caractérisation d'un lien vers une vidéo | |
| Caractérisation d'outils nécessaires | |
| Caractérisation de conditions nécessaires | |
| Caractérisation d'une condition (si... , alors ...) | |
| Caractérisation d'un résultat | |
| Start Caractérisation d'une touche ou surface de commande | |
| [00123456] Caractérisation d'une référence de pièce | |
| Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) | |
Tableau 3: Symboles généraux
Sécurité
2.1 Consignes de sécurité générales
2.1.1 Tous les appareils électroménagers
Risque d'électrocution en raison de pièces sous tension!
- Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
- Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.
Risque de blessures par coupure sur des bords tranchants!
■ Porter des gants de protection.
Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles
■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.
Risque lié à la sécurité / fonction de l'appareil!
■ Utiliser uniquement des pièces détachées d'origine.
Risque d'endommagement des composants sensibles aux décharges électrostatiques!
■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides
| Désignation Détails Images | ||
| Outil auxiliaire[15000155] | Cale de montage pour démon-ter les pièces en plastique | ![]() |
| Tournevis Torx T20 avec perçage[00340764] | 100 mm , pour les vis avec la tige de sécurité | ![]() |
| Clé dynamomé-trique[15000441] | Clé dynamométrique 20 - 100 Nm | |
| Tournevis plat[00340854] | Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC | ![]() |
| Tournevis plat[00340855] | Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC | ![]() |
| Pince à bec fin, an-gulaire[00341269] | Longueur 200 mm | ![]() |
| Pince coupante[00342182] | Longueur: 200 mm | ![]() |
| Désignation Détails Images | ||
| Clé mixte[00340811] | Taille de la clé 10°mm, M6 | ![]() |
| Combination wrench[00340814] | Taille de la clé 13°mm, M8 | ![]() |
| Clé mixte[00340817] | Taille de la clé 17 mm, M10 | ![]() |
| Clé mixte[15000459] | Taille de la clé 16°mm, M10 | ![]() |

Réparation
4.1 Changer le couvercle de base
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

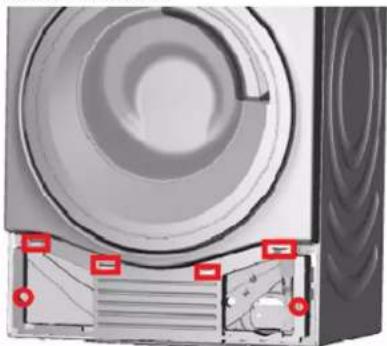

4.1.1 Retirer le couvercle de base
- Retirer le flexible de vidange.
- Retirer le capot de vidange.
- Retirer le couvercle de base.

- Déclipser le flexible.
- Retirer les vis.
- Retirer l'élément de fixation.
- Retirer le couvercle de base.
4.1.2 Montage du couvercle de base
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.2 Changer le panneau de façade
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
√ Panneau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95
4.2.1 Retirer le panneau de façade


PRUDENCE
Bords tranchants du boîtier !
Risque de coupures!
Porter des gants de protection.
1.


PRUDENCE
Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!
Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

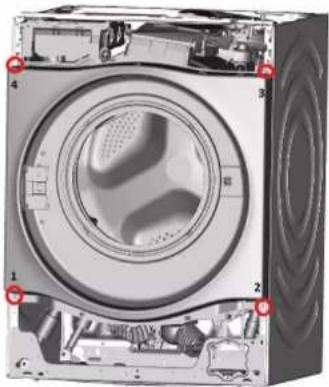

Retirer les vis dans l'ordre suivant (1-2-3-4).

- Retirer le panneau de façade.
4.2.2 Monter le panneau de façade
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.3 Changer la porte
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

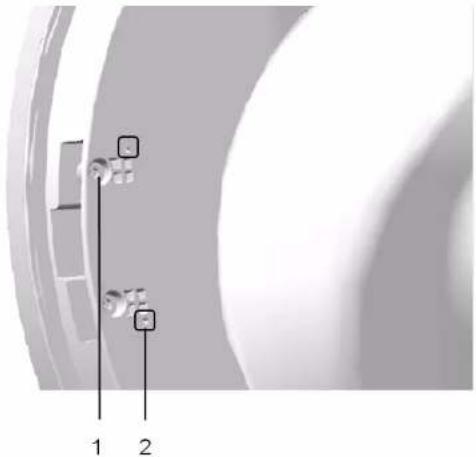

4.3.1 Retirer la porte
- Retirer deux vis (1).
- Ouvrir les éléments de fixation avec un tournevis plat (2).

4.3.2 Monter la porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.4 Changer le joint de porte


Bords tranchants du boîtier !
Risque de coupures!
▶ Porter des gants de protection.


Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.


Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Couvercle de base a été retiré.→95
4.4.1 Retirer le joint de porte
1.


Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.


Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
Sécuriser les composants contre le risque de chute.

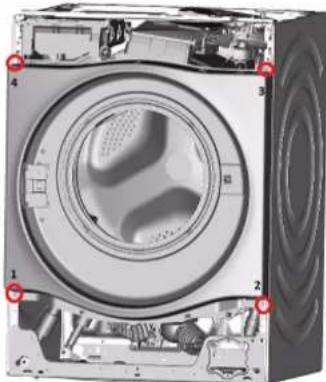

Retirer les vis dans l'ordre suivant (1-2-3-4).

-
Desserrer les vis à l'arrière de l'appareil.
-
Retirer le dessus.
-
Retirer les éléments de fixation du panneau de commande en haut et à droite.
-
Retirer le panneau de commande.
-
Retirer le support de la lumière du tambour en partie supérieure.
-
Desserrer les vis du boîtier du distributeur.
8.

ATTENTION!
Risque de dommage superficiel !
La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.
Remplacer le collier de serrage uniquement avec des outils en plastique.

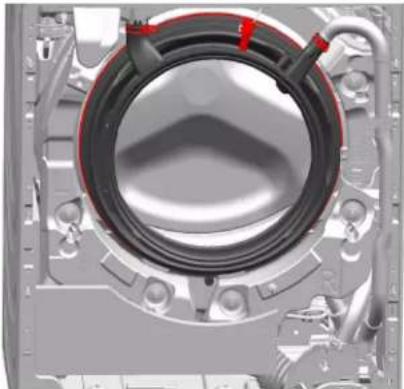

Retirer le collier de serrage de la manchette avec un outil en plastique.
- Défaire le joint de porte du panneau de façade.
- Débrancher le connecteur de câble de la fermeture de porte.
- Retirer le panneau de façade.

Réparation
- Retirer tous les raccords de flexibles.

4.4.2 Monter le joint de porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.5 Changer la charnière de porte


PRUDENCE
Ouvrir la zone de charnière !
Écrasement/coincement des doigts
▶ Ne pas insérer les doigts dans la zone de la charnière.
- Porter des gants de protection.
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Couvercle de base a été retiré.→95
√ Panneau de façade a été retiré.
4.5.1 Retirer la charnière de porte
- Retirer deux vis.
- Retirer la charnière de la porte.


4.5.2 Monter la charnière de porte
Le montage s'effectue dans l'ordre chronologique inverse.
