MANUAL DE UTILIZARE WN44G230NL SIEMENS

Indicii pentru reparații - Mașină de spălat rufe cu uscător

i Referitor la acest document.... 201

1.1 Informatii importante 201
1.1.1 Aplicabilitatea 201

1.2 Explicatia simbolurilor 201

1.2.1 Nivelurile de pericol.... 201

1.2.2 Simbolurile de pericol 201

1.2.3 Structura avertismentelor.... 202

2.1 Instructiuni generale de sigurantă.... 203

2.1.1 Toate aparatele electrocasnice 203

Instrumente și materiale utile.... 204

Repararea....205

4.1 Înlocuirea capacului bazei.... 205

4.1.1 Demontarea capacului bazei 205

4.1.2 Montarea capacului bazei.... 205

4.2 Înlocuirea panoului frontal 206

4.2.1 Demontarea panoului frontal 206

4.2.2 Montarea panoului frontal 206

4.3 Înlocuirea uşii 207

4.3.1 Demontarea usii....207

4.3.2 Montarea uşii.... 207

4.4 Înlocuirea garniturii uşii 208

4.4.1 Demontarea garniturii uşii....208

4.4.2 Montarea garniturii uşii 209

4.5 Înlocuirea balamalei pentru usă.... 210

4.5.1 Demontarea balamalei pentru usă.... 210

4.5.2 Montarea balamalei pentru usă.... 210

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENȚIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENȚIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afisate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Instrumentul auxili-ar[15000155]	Instrument pentru slăbirea pie-selor din plastic
Şurubelniță TorxT20 cu orificiu[00340764]	100 mm, pentru şuruburi cu ştift de siguranță
Cheie de cuplu[15000441]	Cheie de cuplu 20 - 100 Nm
Şurubelniță cu slot[00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolație protectoare 1000 V CA
Şurubelniță cu slot[00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolație protectoare 1000 V CA
Clește cu cios, model unghiular[00341269]	Lungime 200 mm
Clește cu tăiere laterală[00342182]	Lungime: 200 mm

Desemnare Detalii	Imagini
Cheie fixă inelară[00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch[00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară[00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară[15000459]	Dimensiune cheie 16°mm, M10

Repararea

4.1 Înlocuirea capacului bazei

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.1.1 Demontarea capacului bazei

1. Scoateți furtunul de scurgere.
2. Scoateți capacul de scurgere.
3. Scoateți capacul bazei.

1. Desfaceți clema furtunului.
2. Scoateți şuruburile.
3. Decuplati elementul de prindere.
4. Scoateți capacul bazei.

4.1.2 Montarea capacului bazei

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.2 Înlocuirea panoului frontal

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Sertarul pentru detergent a fost demontat.
Panoul de mascare a fost demontat.
Uşa a fost demontată.
√ Garnitura uşii a fost demontată.
√ Capacul bazei a fost demontat.→205

4.2.1 Demontarea panoului frontal

ATENTIONARE

Muchii ascuțite ale carcasei!

Tăieturi

Purtați mănuși de protectie.

1.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad.

Fixati componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Scoateți șuruburile în ordinea următoare (1-2-3-4).

1. Demontați panoul frontal.

4.2.2 Montarea panoului frontal

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.3.1 Demontarea uşii

1. Scoateți două şuruburi (1).
2. Decuplati elementele de prindere folosind o șurubelnită crestată (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea garniturii uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Sertarul pentru detergent a fost demontat.
Uşa a fost demontată.
√ Capacul bazei a fost demontat.→205

4.4.1 Demontarea garniturii uşii

1.

ATENIONARE Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite! Accidente din cauza pieselor care cad. ► Fixați componenta impotriva câderii.

ATENTIE! Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite! Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos. ► Fixați componenta împotriva căderii.

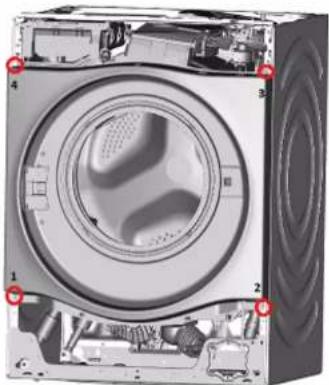

Scoateți șuruburile în ordinea următoare (1-2-3-4).

1. Desfaceti şuruburile din partea din spate a aparatului.
2. Demontați partea superioară.
3. Decuplați elementele de prindere ale panoului de mascare de sus și din partea dreaptă.
4. Demontați panoul de mascare.
5. Demontați suportul iluminării cuvei din partea de sus.
6. Desfaceti şuruburile carcasei dozatorului.

Repararea

8.

ATENTIE! Pericol de suprafață deteriorată! Suprafața aparatului se poate zgâria dacă folosiți instrumentele greșite. ► Folosiți numai instrumente din plastic pentru a înlocui inelul de tensionare.

Scoateți inelul de tensionare din garnitură cu un instrument din plastic.

1. Decuplati garnitura uşii de la panoul frontal.
2. Decuplati conectorul cablului de la dispozitivul de blocare a uşii.
3. Demontați panoul frontal.

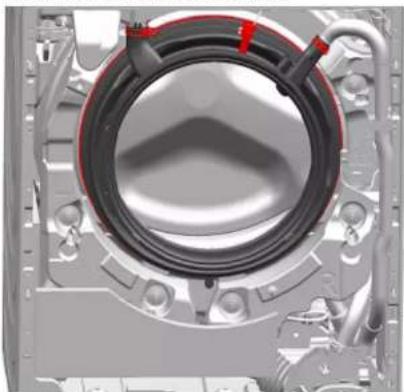

4. Deconectati toate racordurile furtunurilor.

1. Scoateți garnitura uşii.

4.4.2 Montarea garniturii uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei pentru uşă

ATENTIONARE

Zona balamalei deschisel

Zdrobirea/prinderea degetelor

▶ Nu introduceti degetele sau mâna în zona balamalei.

Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Sertarul pentru detergent a fost demontat.
Uşa a fost demontată.
√ Garnitura uşii a fost demontată.
√ Capacul bazei a fost demontal.→205
Panoul frontal a fost demontat.

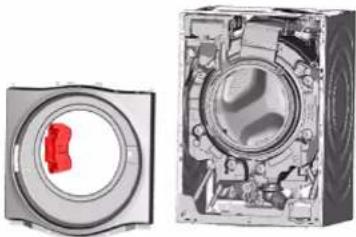

4.5.1 Demontarea balamalei pentru uşă

1. Scoateți două şuruburi.
2. Demontați balamaua pentru ușă.

4.5.2 Montarea balamalei pentru uşă

Montați urmând procedura de demontare în ordine inversă.
