ATX2PW630WH - Alimentation (PC) StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC ATX
Marque	StarTech.com
Modèle	ATX2PW630WH
Normes supportées	ATX12V v2.3, EPS12V v2.92
Puissance de sortie maximale	630 W
Efficacité (certification 80 PLUS)	80% à 20%, 80% à 50%, 80% à 100% de charge
Ventilateur	1 x 80 mm
Entrée AC	100 ~ 240 VAC, 10 ~ 5 A, 47 ~ 63 Hz
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 80°C
Humidité de fonctionnement	10% à 90% HR
MTBF	100 000 heures
Dimensions (L x l x H)	150 mm x 86 mm x 140 mm
Poids estimé	1,5 kg
Connecteurs principaux	1 x ATX 20+4 broches, 1 x ATX 12V 4+4 broches, 2 x PCIe 6 broches, 6 x SATA 15 broches, 3 x Molex 4 broches, 1 x FDD 4 broches, 1 x PCIe 6+2 broches
Contenu de l'emballage	Bloc d'alimentation, guide d'installation rapide
Garantie	2 ans
Entretien et nettoyage	Débrancher l'alimentation, utiliser un chiffon sec pour nettoyer la grille du ventilateur. Ne pas ouvrir le boîtier.
Sécurité	Utiliser un bracelet antistatique lors de l'installation. Ne pas exposer à l'eau ou à l'humidité excessive.

FOIRE AUX QUESTIONS - ATX2PW630WH StarTech.com

Quelle est la puissance maximale de l'ATX2PW630WH ?

La puissance de sortie maximale est de 630 W (watts) en continu.

Cette alimentation est-elle compatible avec une carte mère ATX standard ?

Oui, elle est conforme aux normes ATX12V v2.3 et EPS12V v2.92. Elle dispose d'un connecteur principal 20+4 broches qui peut s'adapter aux cartes mères 20 ou 24 broches.

Quels câbles d'alimentation sont inclus ?

Les câbles inclus sont : 1x ATX 20+4 broches, 1x ATX 12V 4+4 broches, 2x PCIe 6 broches, 1x PCIe 6+2 broches, 6x SATA 15 broches, 3x Molex 4 broches et 1x FDD 4 broches.

Est-ce une alimentation modulaire ?

Non, l'ATX2PW630WH n'est pas modulaire. Tous les câbles sont fixés en usine.

Quel est le niveau sonore du ventilateur ?

Le niveau sonore n'est pas spécifié dans la notice, mais avec un seul ventilateur de 80 mm, il est généralement faible à modéré.

Puis-je utiliser cette alimentation avec une carte graphique haut de gamme ?

Oui, elle dispose de 2 connecteurs PCIe 6 broches et 1 connecteur 6+2 broches, ce qui permet d'alimenter la plupart des cartes graphiques modernes jusqu'à 300 W environ.

Quelle est la durée de vie moyenne (MTBF) ?

Le MTBF (Mean Time Between Failures) est de 100 000 heures à 25°C.

Comment installer le bloc d'alimentation ?

Mettez l'ordinateur hors tension, débranchez le câble secteur, retirez l'ancienne alimentation si nécessaire, fixez la nouvelle avec 4 vis dans le boîtier, puis branchez tous les connecteurs à la carte mère et aux périphériques. Consultez le guide pour plus de détails.

Quelle est la garantie de ce produit ?

StarTech.com offre une garantie de 2 ans contre les défauts de matériaux et de fabrication.

Puis-je l'utiliser sur une prise 230 V ?

Oui, elle accepte une tension d'entrée de 100 à 240 V AC, ce qui la rend compatible avec les réseaux 230 V (Europe) et 110 V (Amérique du Nord).

MODE D'EMPLOI ATX2PW630WH StarTech.com

Bloc d'alimentation ATX - 80 plus® certifié

ATX2PW430WH / ATX2PW500WH / ATX2PW530WH / ATX2PW550WH / ATX2PW630WH / ATX2PW450BR / ATX2PW450GO

*Image du ATX2PW430WH

Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produisent pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech. com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech. com, ou un endorsement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps du manuel, StarTech. com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Présentation du produit 1

Vue de face 1 Vue d'arrière 1

Contenu de l'emballage 2 Configuration requise 2

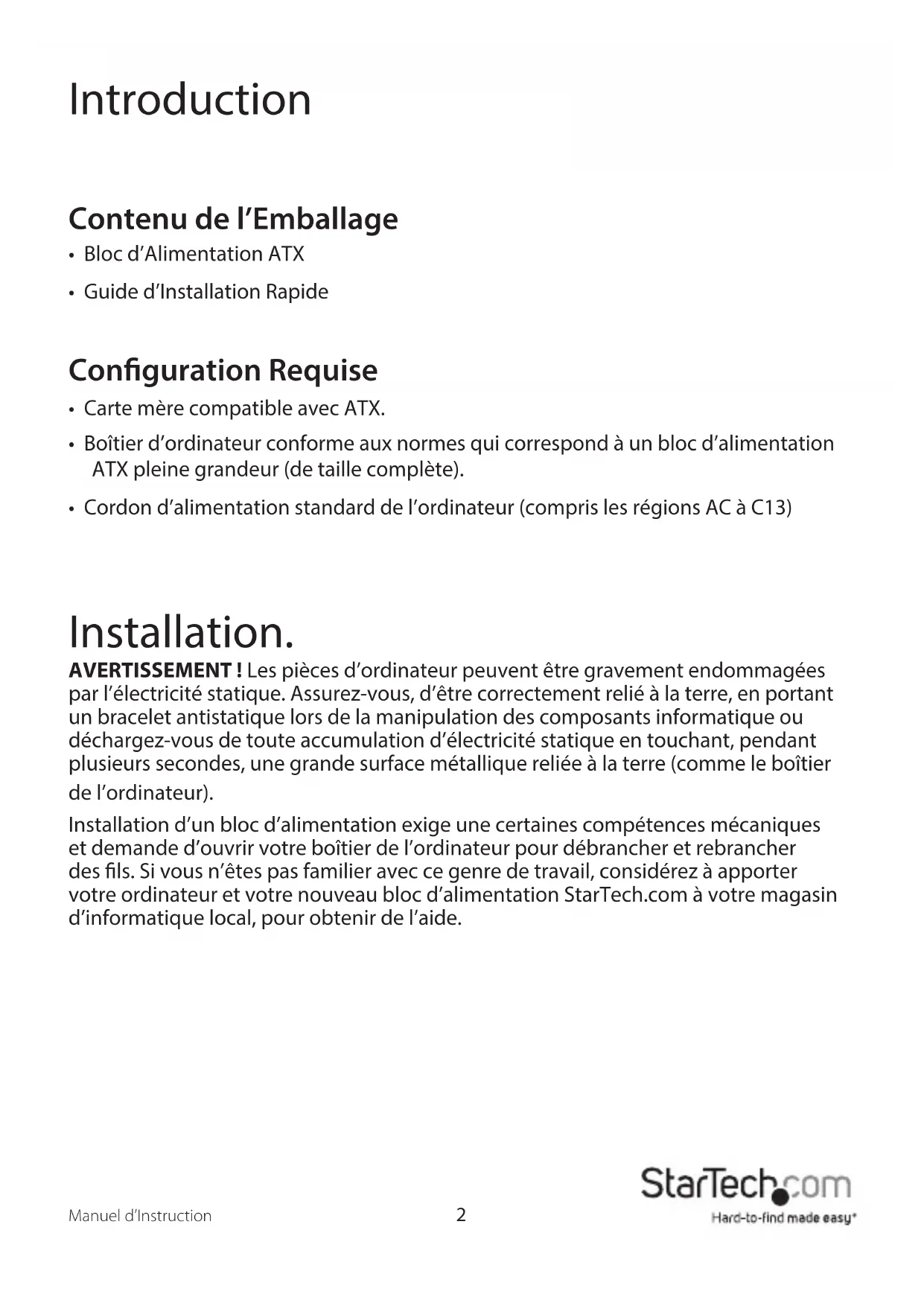

Contenu de l'emballage

• Bloc d'Alimentation ATX
• Guide d'Installation Rapide

Configuration requise

• Carte mère compatible avec ATX.
• Boîtier d'ordinateur conforme aux normes qui correspond à un bloc d'alimentation ATX pleine grandeur (de taille complète). Cordon d'alimentation standard de l'ordinateur (comprises les régions AC à C13)

Installation.

AVERTISSEMENT! Les pièces d'ordinateur peuvent être gravement endommagées par l'électricité statique. Assurez-vous d'être correctement relié à la terre, en portant un bracelet antistatique lors de la manipulation des composants informatiques ou déchargez-vous de toute accumulation d'électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur).

Installation d'un bloc d'alimentation exige certaines compétences mécaniques et demande d'ouvrir votre boîtier de l'ordinateur pour débrancher et rebrancher des fils. Si vous n'êtes pas familier avec ce genre de travail, considérez à apporter votre ordinateur et votre nouveau bloc d'alimentation StarTech. com à votre magasin d'informatique local, pour obtenir de l'aide.

Installation du matériel

1. Si vous remplacez un bloc d'alimentation existant, mettez votre ordinateur hors tension et tous les périphériques connectés à lui (imprimantes, disques durs externes, etc.).
2. Si vous remplacez un bloc d'alimentation existant, vérifiez s'il y a un interrupteur d'alimentation sur lui. Mettez-le sur la position "0". Débranchez le câble d'alimentation de l'arête du bloc d'alimentation, qui est à l'arête de l'ordinateur et débranchez tous les autres câbles périphériques.
3. Retirez le couvercle du boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
4. Si vous remplacez un bloc d'alimentation existant, débranchez tous les connecteurs d'alimentation de la carte mère et des périphériques (c.-à-d., les disques durs, CD/DVD disques, etc.). Assurez-vous de prendre note de chaque connecteur et où ils étaient branchés. Assurez-vous qu'il n'y a pas des périphériques connectés au bloc d'alimentation existant.
5. Si vous remplacez un bloc d'alimentation existant, retirez-le du boîtier de l'ordinateur. Cela se fait généralement en retirant les quatre vis (4) de fixation sur la face extérieure du bloc d'alimentation. Reportez-vous à la documentation de votre système d'ordinateur ou boîtier de l'ordinateur pour plus de détails.
6. Tenez le nouveau bloc d'alimentation en place afin que les 4 trous de vis, autour du ventilateur, soient alignés avec les trous de fixation sur le boîtier de votre ordinateur. Fixez les 4 vis (inclus avec le boîtier de votre ordinateur) au bloc d'alimentation, à travers le boîtier de l'ordinateur. Référez-vous à la documentation de votre système informatique ou du boîtier de l'ordinateur pour plus de détails.
7. Branchez les connecteurs d'alimentation, depuis le bloc d'alimentation à la carte mère et aussi tous les périphériques qui nécessitent une alimentation. Si vous remplacez un bloc d'alimentation existant, replacez tous les connecteurs d'alimentation qui ont été enlevés. Reportez-vous à la documentation de votre carte mère et des périphériques pour plus de détails concernant les exigences de puissance.

Remarque: ce bloc d'alimentation utilise un connecteur ATX 20 + 4 broches, de sorte qu'il peut être utilisé sur des cartes mères soit, avec un connecteur 20 broches ou un de 24 broches. Il suffit de détacher les 4 broches supplémentaires pour l'utiliser sur des cartes mères 20 broches.

1. Assurez-vous que tous les câbles flottants ou inutilisés, de part du bloc d'alimentation, sont loin des ventilateurs et autres pieces mobiles.
2. Placez le couvercle sur le boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
3. Connectez le câble d'alimentation.
4. Configurez votre système informatique. Reportez-vous aux documents inclus avec ce système informatique et avec les périphériques qui sont connectés. 12. Le système informatique est maintenant prêt à être mis en marche.

ATX2PW430WH ATX2PW500WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 86 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 215 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 430 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	430W 500W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm
ATX2PW530WH ATX2PW550WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 106 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 265 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 530 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	530W 550W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm

Suite des spécifications

ATX2PW630WH ATX2PW450BR ATX2PW450GO
Normes		ATX12V v2.3EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 126	81% @ 20% - 90	87% @ 20% - 90
	Watt	Watt	Watt
	80% @ 50% - 315	85% @ 50% - 225	90% @ 50% - 225
	Watt	Watt	Watt
	80% @ 100% -630	81% @ 100% - 450	87% @ 100% - 450
	Watt	Watt	Watt
Puisance deSortie Maximale	630W 450W 450W
Ventilateurs 1 x 80mm
Puisanced'Entrée	100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température deFonctionnement	0°C vers 40°C
Température deStockage	-20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L xP x H)	150mm x 86mm x 140mm

Sortie en courant continu

ATX2PW450GO

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 37A 37A 37A 0.5A 2.5A

ATX2PW450BR

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW430W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 33A 33A 33A 0.5A 2.5A

ATX2PW500W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW530W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 41A 41A 41A 41A 0.5A 2.5A

ATX2PW550W

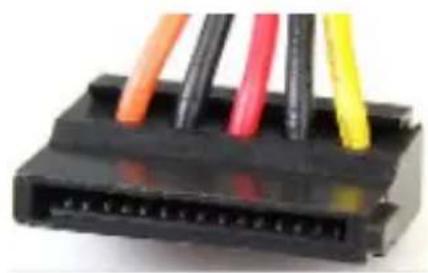

1 x PCI express à 6 broches 4 x SATA à 15 broches

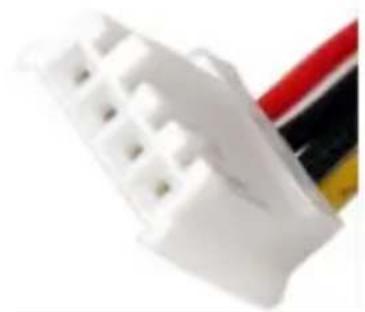

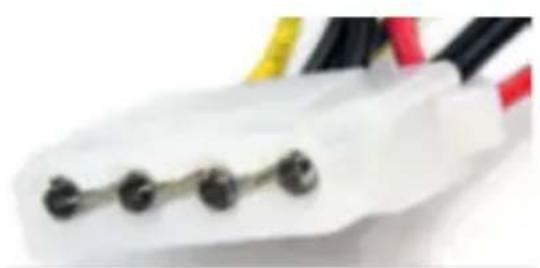

3 x Molex d'Alimentation (LP4) à 4 broches

1 x 4 -broches

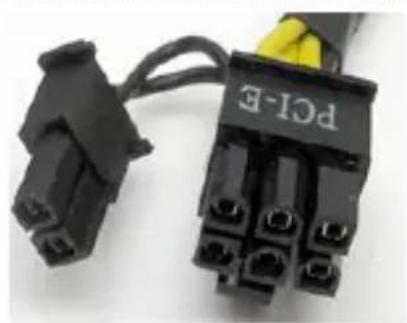

1 x 6+2 Broches PCI Express broches

ATX2PW630WH

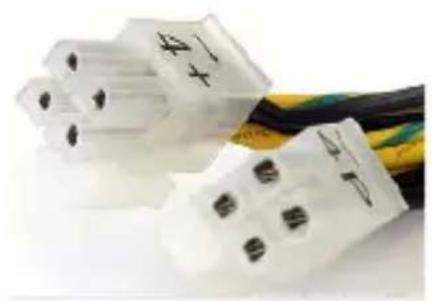

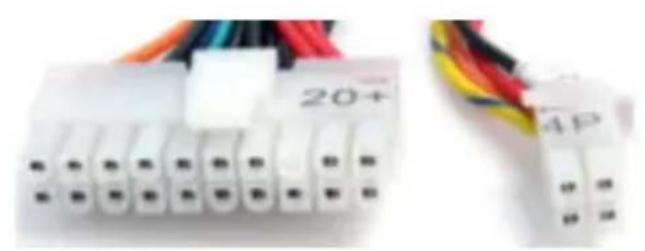

1 x 20+4 broches ATX 1 x 4+4 broches ATX de 12V (8 broches EPS12V)

2 x PCI express à 6 broches 6 x SATA à 15 broches

3 x Molex d'Alimentation (LP4) à 4 broches

1 x 4 -broches

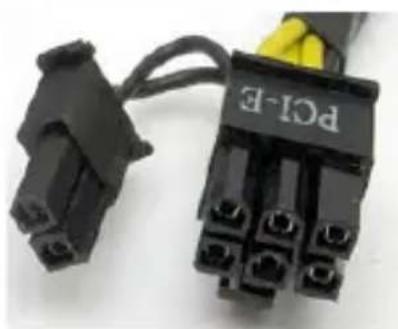

1 x 6+2 Broches PCI Express broches

Support technique

La durée de vie des supports techniques StarTech. com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www. startech. com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www. startech. com/downloads

Informations sur la garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech. com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main-d'œuvre seulement. StarTech. com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech. com Ltd et StarTech. com USA LLP ou leurs dirigeants, administrateurs, employés ou mandataires ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.

Hard-to-find made easy. À StarTech. com, ce n'est pas un slogan. C'est une promesse.

StarTech. com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants — et toutes les pièces qui relient l'ancien au nouveau — nous pouvons vous aider à trouver les pièces qui relient vos solutions.

Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il suffit de parler à l'un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin.

Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et accéder à des ressources exclusives et gagner du temps avec des outils.

StarTech. com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech. com a été fondé en 1985 et exerce ses activités aux États-Unis, au Canada, au Royaume-Uni et à Taiwan, desservant un marché mondial.
